天津市和平区2017届九年级(上)期末物理试卷(解析版)
第1页（共9页） 2016-2017学年天津市和平区九年级（上）期末物理试卷
一、选择题（每小题3分，共30分） 1．通过可直接感知的现象，推测无法直接感知的物理规律，这是物理学中常用
的探究方法．下列推测合理又符合事实的是（ ） A．现象：物体的温度升高了；推测：物体一定吸收了热量
B．现象：靠近带电体的轻小物体被吸引；推测：轻小物体一定带电
C．现象：闭合电路中的小灯泡不发光；推测：电路中一定没有电流通过
D．现象：墨水扩散到水中；推测：物质的分子间一定有间隙
2．下列事件中在改变物体内能的方式上与其他三项不同的是（ ）
A．
搓手取暖 B． 玩滑梯，臀部发热 C．
放大镜聚光烤焦纸片 D． 压缩空气 3．下列有关电流、电压、电阻、电功率的数值与实际不相符的是（ ）
A．我国的家庭电路的电压为220V B．家用空气净化器的电功率约为2000W C．半导体收音机的工作电流约为50mA 第2页（共9页）
D．实验室用1m长普通铜导线的电阻约为0.05Ω 4．带正电的甲金属球和不带电的乙金属球接触后，乙球也带了电，这是由于
（ ） A．甲球上的部分质子转移到乙球上
B．甲球上的部分电子转移到乙球上
C．乙球上的部分电子转移到甲球上
D．乙球上的部分原子转移到甲球上
5．“珍爱生命、注意安全”是人们在日常生活中必须具有的意识．关于安全用电，
正确的做法是（ ） A．发现有人触电时，立即用手把他拉开
B．为了清洁卫生，应经常用湿抹布擦拭正在工作的台灯
C．家里的空气开关跳闸，立即合上空气开关恢复供电
D．用试电笔辨别火线和零线，手接触笔尾的金属体
6．有人发明了一种“发电地板”，如图所示．发电地板的主要部件由永磁体和线
圈组成，行人或车辆通过时，挤压地板使永磁体和线圈发生相对运动，使能发电．该发电地板的工作原理与下列哪个选项的实验原理相同（ ）
A． B． C． D．
7．“阳光动力2号”飞机上装有平衡警示电路，其中S为正对驾驶员的重力开关，
金属片M可绕O点自由转动．当机翼水平时，M在a、b中间．当飞机严重左侧时，绿灯亮、电铃响；当飞机严重右倾时，红灯亮、电铃响．图中符合这一要求的电路是（ ）
A． B．第3页（共9页）
C． D．
8．某学习小组在一次实验中利用电压表和电流表测量出了多组数据，并记录如
表中，请根据表中给出的数据，分析图中，判断出他们实验时所使用的电路图可能是（ ） U/V 3.0 2.5 2.0 1.8 1.5 1.3 I/A 0.20 0.30 0.40 0.44 0.50 0.54
A． B． C． D．
9．如图所示的电路中，电源电压不变，只闭合开关S1时，电压表与的示
数之比为3：1，只闭合开关S2时，电压表与的示数之比为5：3，则R1
与R2的电阻之比为（ ）
A．4：3 B．1：3 C．1：5 D．5：9 10．如图所示的电路中，R0为滑动变阻器，R1、R2为定值电阻，且R1＞R2，U为
电压恒定的电源．当开关S闭合后，滑动变阻器的滑片P向右滑动时，流过三个电流表、、的电流将发生变化，其变化量的绝对值分别为△I0、△I1、△I2；电阻R0、R1、R2两端的电压也发生变化，其变化量的绝对值分别为△U0、△U1、△U2．则下列说法中正确的是（ ） 第4页（共9页）
A．△I0=△I1+△I2 B．△I1=△I0+△I2 C．△U0=△U1+△U2 D．△U1=△U0+△U2
二、多项选择题(本大题共3小题，每小题3分，共9分） 11．下列关于电和磁的说法正确的是（ ）
A．奥斯特实验表明了磁能生电
B．电磁铁的磁性强弱与通过其中的电流大小有关
C．发电机是将电能转化为机械能的装置
D．电动机是根据电线圈在磁场中受力转动的原理制成的
12．灯L1标有“12V 6W”，灯L2标有“6V 6W”，如图所示，两灯串联后接在电压为
U的电路中，要保证每个灯泡的实际电压不超过它的额定电压，则（ ）
A．两灯实际功率之比为4：1 B．当电压U为18V时，灯L1、L2均正常发光
C．灯L2两端电压与电压U之比为1：5 D．电压U的最大值为15V 13．如图甲所示电路，电源电压不变，R1是定值电阻，R2为滑动变阻器．闭合
开关，将滑动变阻器滑片由一端移到另一端的过程中，电路中电流表示数和电压表示数的关系如图乙所示，则在滑动变阻器滑片由一端移到另一端的过程中，以下说法不正确的是（ ）
A．电路总功率的最小值为1.8W B．电路总功率的最大值为5.4W C．定值电阻电功率的最小值为1.35W 第5页（共9页）
D．定值电阻电功率的变化量的大小为6.75W 三、填空题(本大题共6小题，每小题4分，共24分） 14．用如图所示的装置可以探究通电螺线管外部磁场的方向．
（1）选用小磁针是为了 ． （2）实验过程中，把电池的正负极位置对调，这样操作是为了研究 和 是否有关．
15．小明学习了电能表的知识后，回到家里观察电能表的示数是，
过一段时间后，小明家电能表的示数如图所示，则小明家这段时间消耗的电能是 kW•h；若小明只让家中一个用电器工作，观察到1min电能表的转盘转了30转，
则该用电器的功率是 kW．
16．如图，是宿迁市区一交通道路上使用的风光互补LED路灯外形图和电路原理
图，该电路中两只LED灯是并联的，灯上标有“24V 60W”字样．则两个LED灯正常发光时，通过光控开关S的电流为 A；如果用这种路灯替换发光亮度相同的420瓦的传统路灯，那么500套风光互补路灯每天工作10小时可节约电能 J．
17．小亮利用两个密闭容器中装有质量相等的空气的装置（如图所示）进行实验，
探究“电流产生的热量与哪些因素有关”． 第6页（共9页）
（1）在图（乙）中两密闭容器中的电阻丝阻值一样，但在其中一容器外并联了一个阻值相同的电阻丝，此装置研究的是 ． （2）在此实验中电流产生的热量不易观察，都是通过观察 来比较电流通过电阻丝产生的热量多少．
18．空气污染指数（API﹣Air Pollution Index 的英文缩写）是一种反映和评价空
气质量的方法，便于直观表征空气质量状况和空气污染的程度．某兴趣小组为了检测空气质量的指数，设计了如图甲所示的检测电路．R为气敏电阻，其电阻的倒数与空气质量指数的关系如图乙所示，已知电源电压为12V保持不变，R0=5Ω，当电压表示数为4V时，气敏电阻R的阻值是 ，此时空气质量指数是 （API）．
19．在如图所示的电路中，已知电源电压U和定值电阻的阻值R0．
（1）若在a、b间接入一个未知电阻Rx，闭合开关，测得电压表的示数为Ux，则由已知量和测得量可以推出Rx的电功率Px= ． （2）若在a、b间接入一个滑动变阻器，当滑动变阻器的滑片P从一端滑到另一端时，已知电路消耗的总功率的变化量的大小为△P，则电压表示数的变化量|△U|= ． 第7页（共9页）
四、综合题(本大题共6小题，共37分） 20．如图甲是某同学家的水族箱，箱内盛水40L，为了让热带鱼有一个舒适的生
活环境，箱内装有一个“220V 200W”的电加热棒给水加热，当水温升到设定值时，加热棒便自动停止工作，待水温自然冷却到一定温度后再次加热，使箱内水温稳定在一定范围之内，水温随时间变化图象如图乙所示．求：
（1）水族箱内水吸收的热量；[C水=4.2×103J/（kg•℃）] （2）电加热棒给水加热时的效率． 21．如图所示，开关闭合后，位于螺线管附近的小磁针N极指向下，请在螺线
管上画出导线的绕向并标明线圈中电流的方向．
22．如图所示，是直流电铃的原理图，请你完成电路连接，使得通电时电铃能够
连续发声．
23．教室里有两盏白炽灯和一个插座，要求：开关同时控制两盏灯，插座单独使
用．请你在图中连接电路图．
24．如图所示，电源电压为l0V，且保持不变，已知滑动变阻器的最大阻值为25Ω，第8页（共9页）
定值电阻R0为20Ω，小灯泡上标有“6V 3W”字样，求： （1）灯泡的电阻和正常工作时的电流各是多少？ （2）当S闭合，S1、S2都断开时，要使灯泡正常发光，滑动变阻器连入电路中的阻值为多大？ （3）当S、S1、S2都闭合时，调节滑动变阻器滑片到何处时，整个电路消耗的总功率最小？这个最小功率是多少？
25．某实验小组的同学用如图所示的器材测量小灯泡的电功率，并探究小灯泡的
亮度与实际功率的关系．已知待测小灯泡的额定电压为3.8V，小灯泡的额定功率估计在1.2W左右．
（1）请用笔画出导线完成测小灯泡额定功率时的电路的连接； （2）在虚线框中画出相应的电路图； （3）设计出记录实验数据和现象的表格，并填写测量时需要的电压值．
26．小明听物理老师讲过“干电池内部其实是有电阻的，分析电路时可以把干电
池看成是由一个电压为U、电阻为0的理想电源与一个电阻值为r的电阻串联而成”，如图所示，老师提供给小明的器材有：一节待测的干电池（电压未知），一
2017-2018学年天津市和平区九年级(上)期中物理试卷0001
2017-2018学年天津市和平区九年级（上）期中物理试卷一、选择题（共10小题，每小题3分，满分30分）1. （3分）以下说法正确的是（）甲乙内A. 如图甲，量筒里上方清水和下方蓝色硫酸铜溶液静置几天后，界面模糊，主要说明扩散现象的原因是分子引力B. 如图乙，酒精和水混合后总体积变小，主要说明分子是不停运动的C. 如图丙，玻璃片重为G,当测力计显示的力比G大很多时，仍然不能将玻璃片从水面提起。
主要说明水分子和水分子之间有引力，玻璃分子与玻璃分子之间有引力D. 如图丁，两位同学分别握住处于原长的弹簧的两端，可以将人比作组成某些物质的分子，物质被压缩，分子间表现出斥力；物质被拉伸，分子间表现为引力2. （3分）小明将铁丝快速弯折十余次，铁丝弯折处的温度会升高，以下四个事例中能量转化与之相同的是（）3. （3分）塑料梳子梳头发时，头发容易被梳子粘”起，下列现象中粘”的原因与其相同的是（）A•用硬纸片盖住装满水的玻璃杯，倒置后，纸片粘”在杯口上B. 两个铅杆底面削平挤压后能粘”在一起C •电视里讲解棋类比赛时，棋子可以 粘”在竖直悬挂的棋盘上D •在干燥的天气里，化纤布料的衣服容易 粘”在身上4. （3分）如图所示的电路中，开关 S 闭合后，两个灯泡都发光的是（5. （3分）如图所示，与实物图一致的电路图是（A . 102 焦 7. （3 分） 普通玻璃杯中装满一杯沸水，放在常温下冷却，最后放出的热量约为B . 103焦 C. 105 焦 D . 106 焦如图是滑动变阻器阿迪结构和连入电路的示意图，当滑片P 向右滑动 2D.B.C（3分）6.8.（3分）两盏灯组成串联电路，闭合开关后，灯L 1较亮，灯L 2较暗，则通过两盏灯的电流（） A. |1> 12 B . I I =I 2C. I i v I 2 D .无法判断其大小 9.（3分）如图，用导线连接使灯L i 和L 2组成并联电路的正确方法是（ ）A. 分别连接A 、B 和C E B .分别连接A 、B 和D 、EC •分别连接A 、C 和B ED .分别连接A 、C 和C E10. （3分）如图所示电路中，电源电压恒定，定值电阻的阻值为 5Q,闭合开关 后，将滑动变阻器的滑片从某个位置向右滑动一段距离，使变阻器阻值增加了 10Q,电流表示数减少了 0.04A ，则电压表示数的变化是（ ）A .增加了 0.4V B.减少了 0.4V C.增加了 0.2V D .减少了 0.2V二、选择题（共3小题，每小题3分，满分9分）11. （3分）如图所示，两个相同的验电器 A 和B ，A 带正电，B 不带电，用带有 绝缘柄的金属棒把A 和B 连接起来，下列说法正确的是（ ）A. A 金属箔张角变小，说明它得到电子D . rfurfiB. B金属箔张角变大，说明两金属箔带上同种电荷C•正电荷从A向B定向移动，形成瞬间电流D•自由电子从B向A定向移动，形成瞬间电流12. （3分）如图所示是一种自动测定油箱内油量的装置，滑动变阻器R的金属片跟滑杆（杠杆）相连，从电流表示数大小就可知道油箱内油量的多少。
天津市和平区2017届九年级第三次质量调查(三模)物理试题word版含答案
和平区2016-2017学年度第二学期九年级第三次质量调查物理学科试卷温馨提示：本试卷包括第1卷（选择题）和第Ⅱ卷（非选择题）两部分，第I卷13道题，第Ⅱ卷12道题，共25道题，试卷满分100分，理化合场考试时间共120分钟，请把第Ⅱ卷的答案写在答题卡上，祝同学们考试顺利！第1卷选择题（共2大题共32分）注意事项：1.答第1卷前，考生务必将自己的姓名准考证号用黑色墨水的签字笔填写在“答题卡”上；用2B铅笔将考试科目对应的信息点涂黑。
2.第1卷的答案答在试卷上无效。
每小题选出答案后，用姐铅笔把“答题卡”上对应题目的答案的序号的信息点涂黑，如需改动，用橡皮擦干净后，再选涂其他答案。
一、单项选择题（本大题共10小题，每小题3分，共30分）每小题给出的四个选项中，只有一个最符合题意，请将你选择的答案涂在答题卡相应的位置1.校园广播站正在播音，小明马上告诉大家：“这是我们班的小亮同学在播音，那么小明判断依据是声音的A.音调B.响度C.音色D.频率2.在探究水的沸腾实验中，小厨绘制出的水温随时间变化的图象如图所示，分析图象可知：A.水的沸点是W℃：B.水面上方的气压大于标准大气压：C.为了探究水在沸腾过程中是否需要吸热，应该在水沸腾后先停止加热，再观察水能否持续沸腾D.水从90℃加热至沸腾，用时9min3.如图2所示，AB是在平面镜前的物体，作出物体平面镜中的像，作图及先后次序正确的是4.如图3所示的甲、乙两个电路中，开关闭合后，输电线因电流过大而燃烧起来，甲、乙两图产生电流过大的原因是A.甲图原因是J电器总电阻过大B.甲图原因是支路过多C.乙图原因是发生了短路D.乙图原因是灯泡断路5.如图4所示，在下列有关电与磁实验的装置图中，能应用于发电机的原理的是6．下列估算正确的是A.正常中学生的重力约50N B．一根筷子长约25cmC.物理书质量约15kg D．人感觉舒适的环境温度约37℃7.如图5所示对于图片中所描述的物理过程，下列分析中正确的是A.图甲，厚玻璃内的空气被压缩时，空气的内能减少B.图乙，瓶子内的空气推动塞子跳起时，空气的内能增大C.图丙，试管内的水蒸气推动了塞子冲出时，水蒸气的内能增加D.图丁，汽缸内的气体推动活塞向下运动时，气体的内能减少8.如图6所示，已知撬棒AD=1m , CD=BC=0.2m.石头垂 直作用在棒上的力是420N ，若要撬动石头，则施加在撬棒， A 点的力至少是A.84NB.280NC. 140ND.63N9·下列几组生活现象与其所蕴含的物理知识，对应完全正确的是 A. B.C. D.10.如图7所示，小红站在匀速上升的电梯上，作出她所受力的示意 图（O 点为其重心）二、多项选择题（本大题共3小题，每小题3分，共9分）每小题给出的四个选项中，有多个符合题意，全部选对的得3分，选对但不全的得1分，不选或选错的得零分，请将其序号涂在答题卡相应的位置）11.如图8所示，烛焰通过凸透镜在光屏上成清晰的像，关于凸透镜及其成像情况， 正确的说法是A ，光屏上成的是倒立放大的实像B ，光屏上成的是倒立缩小的实像C ．该成像情况可应用于照相机12．某同学在探究物体沉浮条件时，利用一个空心金属球和一个足够大的盛有足够多水的柱形容器（水不溢出），做了如下实验：①将空心金属球放入容器，当球静止时，露出水面的体积是总体积的五分之二 ②将球的空心部分注入体积为V 0的水．放入容器，球恰好悬浮于水中．球内水的体积是空心部分体积的四分之三③将球空心部分注满水，放入容器，球沉在容器底 以下说法正确的是 A ．金属的密度是35ρ水 B ．实验②相比实验①，容器底对桌面的压力增大了ρ水gV 0C ．实验③．容器底对金属球的支持力是013gV ρ水 D. 实验③相比实验②，水对容器底的压力增大了01415gV ρ水 13．已知小灯泡的额定电压U e , 利用图9中各图测量小灯泡的额定功率，以下说法正确的有A ．甲图：只闭合开关S 1、S 2，调节滑片P 使电压表示数为U e ；保持滑片P 不动，闭合S 1、S 2、S 3,读出电压表U , 则灯泡额定功率的表达式为 （）e e e 0U U -U P =RB. 乙图：只闭合开关S 0、S 2，调节滑片使电流表示数为eU R ； 保持滑片P 不动，只闭合S 0、S 1，读出电流表示数I ，则灯泡额定功率的表达式为()ee e 0U P =U I R -C ．丙图:只闭合开关S 0、S 1，调节滑片P 使电压表示数为U e ；保持滑片P 不动，只闭合S 0、S 2．调节电阻箱使电压表示数为U e ，读出此时电阻箱阻值R 0 ，则灯泡额定功率的表达式为2e e 0U P =RD ．丁图：只闭合开关S 1、S 2．调节滑片P 使电压表示数为U e , 保持滑片P 不动, 只闭合S 1、S 3, 读出电压表示数U 0，则灯泡额定功率的表达式为0e e 0U U P =R ⋅ 第Ⅱ卷 非选择题（共2大题 共61分） 三、填空题（本大题共6小题，每小题4分，共24分）14．小明在行驶的火车上，看到路边的树木向后运动，他是以 为参照物的：当火车突然加速时，小明会向后仰，这是由于小明具有 。
天津市和平区 九年级上期末物理试卷(有答案)-推荐
2015-2016学年天津市和平区九年级（上）期末物理试卷一、单项选择题（本大题共10小题，每小题3分，共30分）每小题给出的四个选项中，只有一个最符合题意．1．有关温度、热量、内能的说法，正确的是（）A．物体吸收热量，内能一定增加，同时温度一定升高B．物体温度升高，不一定吸收热量，但内能一定增加C．物体温度升高，内能不一定增加，但一定吸收热量D．发生热传递时，热量总是从内能大的物体传递给内能小的物体2．对于图中所示的四幅图，下列说法正确的是（）A．甲图中软木塞飞出时，管内水蒸气的内能增加B．乙图中活塞向上运动是内燃机的做功冲程C．丙图中两个压紧的铅块能吊起钩码，主要是因为分子间存在引力D．丁图中小朋友下滑时，内能转化为机械能3．下列数据中最接近生活实际的是（）A．家用电风扇额定功率约500WB．家用液晶电视的额定功率约为2000WC．家用电水壶烧水时（正常工作）的电阻约为1ΩD．教室里一盏日光灯正常工作电流约为0.2A4．为杜绝操作工手指损伤事故的发生，某厂家设计制造的切纸机，必需将两只手同时分别按住左、右开关，切纸机才能正常工作．下列电路设计中符合要求的是（）A．B．C．D．5．如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（）A．L1与L2串联B．电流表A1测L1的电流C．当开关S2断开时，通过L1的电流变小D．当开关S2断开时，电流表A2的示数变小6．如图所示，下列说法不正确的是（）A．该实验用研究电磁感应现象B．验电器检验物体是否带电C．小磁针转动，说明电流能产生磁场D．该实验能说明发电机的工作原理7．在课外科技实践活动中，某物理兴趣小组看到市场上使用的电子秤后，也设计了一种电子秤，原理如图所示，R1为滑动变阻器，闭合开关S，当物体放在秤盘上时，滑片下移．现将秤盘上增加重物后，下列说法正确的是（）A．电流表读数变大，电压表读数变小B．电流表读数变小，电压表读数变小C．电流表读数不变，电压表读数变小D．电流表读数变小，电压表读数变大8．如图所示，将标有“12V 6W”的灯泡L1和“6V 6W”的灯泡L2并联后，接在6V的电上（设灯丝电阻不变），则（）A．灯泡L2比灯泡L1亮B．灯泡L1比灯泡L2亮C．两灯的实际功率之和大于12WD．两灯的实际功率之和等于12W9．如图所示的做法符合安全原则的是（）A ．同时使用多个大功率用电器 B ．高压线下钓鱼C ．将用电器的金属外壳接地 D ．绝缘皮破损10．如图所示的电路中，R 1是定值电阻，R 2是滑动变阻器．闭合开关S ，电流表、的示数为I 1、I 2，电压表、的示数U 1、U 2，且U 1＜U 2；当滑片P 向左移动后，电压表、的示数的变化量为△U 1、△U 2．电流表、的示数的变化量为△I 1、△I 2．若不计电表的电阻对电路的影响且电电压恒定，那么，下列判断中正确的是（ ）A ．B ．△U 1＜△U 2C ．△I 1＜△I 2D ．||=||二、多项选择题（本大题共3小题，每小题3分，共9分）每小题给出的四个选项中，均有多项符合题意，全部选对的得3分，选对但不全的得1分，不选或错选得零分．11．下列有关磁的说法正确的是（）A．电动机是根据电流的磁效应的原理制成的B．发电机是根据电磁感应的原理制成的C．磁体之间的相互作用是通过磁场发生的D．同名磁极相互吸引，异名磁极相互排斥12．如图甲所示的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻R1两端的电压随滑动变阻器R2阻值变化如图乙所示，下列说法中不正确的是（）A．电电压为6VB．R2=20Ω时，电压表示数为4VC．该电路的最大功率为3.6WD．P在b端时，电阻R1的功率为0.1W13．如图所示，电电压恒为12V，R=60Ω，滑动变阻器的规格为“50Ω 2A”，电流表的量程为“0～0.6A”，小灯泡上标有“6V 3W”字样．不考虑灯丝电阻变化，并保证电路各元件安全，则（）A．S闭合，S1、S2都断开，滑动变阻器接入电路的阻值范围是12Ω～50ΩB．S闭合，S1、S2都断开，调节滑动变阻器，灯泡的功率变化范围是2.25W～3WC．S、S1、S2都闭合，电路消耗的总功率最小值为2.4WD．S、S1、S2都闭合，当电路消耗的总功率最大时，滑动变阻器接入电路的阻值是30Ω三、填空题（本大题共6小题，每小题4分，共24分）14．如图是甲、乙两导体的电流与电压的关系图象，由图可知甲的电阻是Ω．若将甲和乙并联接在电路中，通过它们的电流之比I甲：I乙= ．15．扫地机器人是一款能自动清扫的智能家用电器，如图，机器人通过电动机旋转产生高速气流，将灰尘、杂物吸入集尘盒；其防滑轮皮采用凸凹材质制成；底部安装有塑料刷，用于清扫吸附在地板上的灰尘及轻小物体；前端装有感应器，通过发射、接收超声波或红外线侦测障碍物．当剩余电量减为电池容量的20%时，机器人会主动寻找充电器充电．表为某扫地机器人的部分参数．电池容量指放电电流与放电总时间的乘积．该机器人正常工作时的电流为A；充满电后至下一次自动充电前能够连续正常工作的最长时间为min．16．如图所示电路，当开关S闭合，甲乙两表均为电压表，两表读数之比U甲：U乙=3：1，则R1：R 2= ；当开关S断开，甲乙两表均为电流表，两表读数之比I甲：I乙= ．17．李芳家的电能表的盘上标有“300revs/（kW•h）”．她用这个电能表测量某用电器的功率；她把家中的其他用电器都与电断开，仅让这个用电器工作，电能表的转盘在2min内转了30转，则消耗的电能是，这个用电器的功率是．18．两只小灯泡的规格分别为LA （6V 3W）、LB（6V 6W），不考虑温度对灯丝电阻的影响，则它们的电阻之比RA ：RB= ；若将它们串联后接到某电两端，为使它们的电功率都不超过它们的额定功率，则该电电压的最大值为V．19．在图甲所示的电路中，当开关S从2转到1时，根据电流表和电压表对应的示数，在U﹣I 坐标中描绘了相对应的坐标点，如图乙所示，电电压是，电阻R1的阻值是，电阻R2的阻值是．四、综合题（本大题共6小题，共37分）解题中要求有必要的分析和说明，计算题还要有公式及数据代入过程，结果要有数值和单位．20．小明家电热水器的建华地阿奴图如图所示，S1是手动开关，置于热水器水箱外部；S2是温控开关，置于热水器水箱内部．当水温低于40℃时自动闭合，达到40℃时自动断开；R1和R2均为用加热且阻值不变的电热丝．使用时，手动闭合开关S1，电热水器开始工作．电热水器部分参数如表所示．（1）将初温为20℃的一满箱水加热至设定温度，求水吸收的热量．[水的比热容为4.2×103J/（kg•℃）]（2）若加热用了50min，求电热水器的效率．21．如图所示，灯L标有“6V 3W”字样，电电压恒为6V，定值电阻R=6Ω，设灯L的阻值不随温度变化而变化．求（1）灯L正常发光时的电阻是多少？（2）只闭合S1、S3时，电阻R在60s内产生的热量是多少？（3）要使整个电路消耗的电功率最小（且电路电流不为0），各开关的合闭情况应如何？此时的最小电功率为多少？22．（1）请用笔画线表示导线，将图甲中的开关、电灯和插座接入家庭电路中．要求：开关控制电灯，插座单独使用．（2）在图乙中根据静止小磁针的指向标出螺线管的N极，并画出螺线管的绕线．（3）请你在图丙所示的继电器上把电连在电路里，使它成为一个电铃．（这样的电铃没有铃碗，通常叫做蜂鸣器．）23．在“测定小灯泡电功率”的实验中，实验室有以下器材：小灯泡（额定电压为2.5V，电阻约为10Ω）、电流表（0﹣0.6A 0﹣3A）、电压表（0﹣3V 0﹣15V）、开关、电压为4V的电、滑动变阻器、导线若干．（1）请你用笔画线代替导线，将图甲的实物连接完整（要求滑片向左移灯泡变亮），并在虚线框内画出电路图．（2）根据实验中需要测量的物理量，请设计并画出记录实验数据和实验现象的表格；（3）实验过程中，闭合开关，发现小灯泡不亮，电流表没有示数，电压表指针有明显的偏转，分析电路故障的原因可能是．（4）故障排除后，调节滑动变阻器使小灯泡正常发光，此时电流表示数如图乙所示，则可以测出小灯泡正常工作时的电阻是．24．如图，一热敏电阻R放在控温容器（可准确调节容器内温度）M内：为毫安表，量程6mA，r内阻为几十欧姆；电电压约为3V且保持不变； R为电阻箱（可以读出接入电路中的阻值），最在95℃时阻值为150Ω，在20℃时的阻值约为550Ω．现大阻值为999.9Ω；S为开关．已知Rr要求在降温过程中测量在95℃～20℃之间的多个温度下R的阻值．r（1）在图中画出连线，完成实验原理电路图；（2）写出主要的实验步骤和需要测量的物理量；（3）写出R阻值的表达式（用已知量和测量量表示）．r25．在实际生活中电池本身是有电阻的，因此，实际的电池可以等效为一个理想电（电压为E 恒定，电阻为0）与一个电阻r的串联（图甲所示）．在如图乙所示电路中，闭合开关S，外电路的电阻（即滑动变阻器连入电路的阻值）为R，请你完成：（即外电路电阻R的功率）；（1）若已知E、I、r，求电的输出功率PR（2）若已知E、r，请推导出电的输出功率P跟电压表示数U之间关系的数学表达式，并据此求R出电的最大输出功率；（滑动变阻器的最大阻值大于r）（3）电的效率η是指电的输出功率和电总功率之比．电的效率高意味着较小的体积或较高的可靠性，以及可以节约能．请求出（2）中当电的输出功率最大时电的效率．2015-2016学年天津市和平区九年级（上）期末物理试卷参考答案与试题解析一、单项选择题（本大题共10小题，每小题3分，共30分）每小题给出的四个选项中，只有一个最符合题意．1．有关温度、热量、内能的说法，正确的是（）A．物体吸收热量，内能一定增加，同时温度一定升高B．物体温度升高，不一定吸收热量，但内能一定增加C．物体温度升高，内能不一定增加，但一定吸收热量D．发生热传递时，热量总是从内能大的物体传递给内能小的物体【考点】温度、热量与内能的关系．【分析】①物体温度升高，内能一定增大；物体内能增加，温度不一定升高；②改变内能有两种方式：做功和热传递；③发生热传递的条件是存在温度差．【解答】解：A、物体吸收热量，内能一定增加，但温度不一定升高．如冰在熔化过程中，吸收热量，温度保持不变．此选项错误；B、物体温度升高，内能一定增加，但不一定是吸收了热量，可能是外界对物体做了功．此选项正确；C、物体温度升高，内能一定增加．此选项错误；D、发生热传递时，热量从是从温度高的物体传递给温度低的物体．此选项错误．故选B．2．对于图中所示的四幅图，下列说法正确的是（）A．甲图中软木塞飞出时，管内水蒸气的内能增加B．乙图中活塞向上运动是内燃机的做功冲程C．丙图中两个压紧的铅块能吊起钩码，主要是因为分子间存在引力D．丁图中小朋友下滑时，内能转化为机械能【考点】做功改变物体内能；分子间的作用力；内燃机的四个冲程．【分析】（1）物体对外做功，内能减小，温度降低；（2）在做功冲程中，燃气推动活塞向下运动，内能转化为机械能；压缩冲程机械能转化为内能；（3）分子间既有引力也有斥力；（4）改变物体内能的方式：做功和热传递．【解答】解：A、甲图中软木塞飞出时，管内水蒸气的内能减少，故A错误；B、乙图中活塞向上运动时，进气门、排气门都关闭，是内燃机的压缩冲程，故B错误；C、丙图中两个压紧的铅块能吊起钩码，主要是因为分子间存在引力，故C正确；D、丁图中小朋友下滑时，机械能转化为内能，故D错误；故选C．3．下列数据中最接近生活实际的是（）A．家用电风扇额定功率约500WB．家用液晶电视的额定功率约为2000WC．家用电水壶烧水时（正常工作）的电阻约为1ΩD．教室里一盏日光灯正常工作电流约为0.2A【考点】额定功率；电流的大小；电阻．【分析】根据生活经验及对生活常识的了解，作出合理的估计，不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，然后逐一分析各选项并作出判断．【解答】解：A、家用电风扇的额定功率约为50W左右，故A不符合实际；B、液晶电视的额定功率约为150W左右，故B不符合实际；C、家用电水壶额定功率会在1000W左右，正常工作时电阻：R===48.4Ω，故C不符合实际；D、教室里一盏日光灯额定功率为40W，正常工作电流：I==≈0.18A，故D符合实际．故选D．4．为杜绝操作工手指损伤事故的发生，某厂家设计制造的切纸机，必需将两只手同时分别按住左、右开关，切纸机才能正常工作．下列电路设计中符合要求的是（）A．B．C．D．【考点】串、并联电路的设计；电路的三种状态．【分析】必需将两只手同时分别按住左、右开关，切纸机才能正常工作，说明左、右开关和切纸机是串联的．【解答】解：A、左、右开关串联，只有都闭合时，切纸机才能正常工作，符合题意；B、左、右开关并联，闭合任意一个开关，切纸机都能正常工作，不符合题意；C、左开关闭合时，切纸机工作，右开关闭合时，电短路，不符合题意；D、右开关闭合时，电短路，不符合题意．故选A．5．如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（）A．L1与L2串联B．电流表A1测L1的电流C．当开关S2断开时，通过L1的电流变小D．当开关S2断开时，电流表A2的示数变小【考点】并联电路的电流规律．【分析】这是一个并联电路，A1、L2、S2三个元件在同一支路上，L1单独在一个支路上，A2在干路上，然后根据并联电路的电流规律分析．【解答】解：A、A1、L2、S2三个元件在同一支路上，L1单独在一个支路上，所以是并联电路，故A错误；B、A1、L2在同一支路上，所以A1是测L2电流，故B错误；C、当开关S2断开时，L2所在支路断路，电流变为0，而L1所在支路电流不受影响，故C错误；D、当开关S2断开时，L2所在支路断路，电流变为0，而L1所在支路电流不受影响，所以干路电流变小，A2测干路电流，因此电流表A2的示数变小，故D正确．故选：D．6．如图所示，下列说法不正确的是（）A．该实验用研究电磁感应现象B．验电器检验物体是否带电C．小磁针转动，说明电流能产生磁场D．该实验能说明发电机的工作原理【考点】电磁感应；通电直导线周围的磁场；验电器的原理及使用．【分析】四幅图中的实验装置都是体现电与磁的联系的，是电与磁这部分知识中较为相似，同时又不易区分的几个重要实验结合对各自实验装置和原理的了解可做出判断．【解答】解：A、图中有电，是通电导体在磁场中受力，是电动机的原理，故A错误；B、图中所示是验电器，验电器可以检验物体是否带电，故B正确；C、图中是电流的磁效应实验，小磁针转动，说明电流能产生磁场，故C正确；D、该实验是电磁感应实验的装置，能说明发电机的工作原理，故D正确．故选A．7．在课外科技实践活动中，某物理兴趣小组看到市场上使用的电子秤后，也设计了一种电子秤，原理如图所示，R为滑动变阻器，闭合开关S，当物体放在秤盘上时，滑片下移．现将秤盘上增1加重物后，下列说法正确的是（）A．电流表读数变大，电压表读数变小B．电流表读数变小，电压表读数变小C．电流表读数不变，电压表读数变小D．电流表读数变小，电压表读数变大【考点】电路的动态分析．【分析】分析电路的连接方式，判断电流表和电压表测哪个电路元件的电流和电压，进一步根据欧姆定律判断电流和电压的变化．【解答】解：电压表测R下半部分电压，电流表测电路中电流，闭合开关S，将秤盘上增加重物后，滑片下移，电路中总电阻不变，根据I=可知，电路中电流不变，电流表示数不变；电压表测R下半部分电压，由U=IR，电压表所测部分电阻减小，所以电压表示数变小．故选C．8．如图所示，将标有“12V 6W”的灯泡L1和“6V 6W”的灯泡L2并联后，接在6V的电上（设灯丝电阻不变），则（）A．灯泡L2比灯泡L1亮B．灯泡L1比灯泡L2亮C．两灯的实际功率之和大于12W D．两灯的实际功率之和等于12W【考点】实际功率．【分析】（1）已知额定电压和额定功率，根据R=求得两灯泡的电阻；（2）根据并联电路的电压特点和P=得出灯L 1、L 2的实际功率，再根据灯泡的亮暗取决于实际功率的大小判断灯泡的亮暗；【解答】解：（1）灯泡L 1的电阻R 1===24Ω，灯泡L 2的电阻R 2===6Ω，并联接在6V 的电上，灯泡L 1的实际功率P 实1===1.5W ，灯泡L 2的实际功率P 实2=6W ．因为灯泡的亮度取决于实际功率，故灯泡L 1比灯泡L 2暗，即灯泡L 2比灯泡L 1亮，故A 正确，B 错误；（2）两灯的实际功率之和P 总=P 实1+P 实2=1.5W+6W=7.5W ．故CD 错误． 故选A ．9．如图所示的做法符合安全原则的是（ ）A ．同时使用多个大功率用电器 B ．高压线下钓鱼C ．将用电器的金属外壳接地 D ．绝缘皮破损【考点】安全用电原则．【分析】①多孔插座各用电器也是并联的，若电路中的总功率过大，会使电路中的电流过大； ②当人体直接或间接接触火线并形成电流通路的时候，就会有电流流过人体，从而造成触电． ③大型用电器的金属外壳一定要接地；④导线的外皮起到绝缘的作用，如果有人接触时，不会发生触电事故． 【解答】解：A 、多个大功率用电器同时使用一个插座，会使干路中的电流过大，故A 错误；B 、高压线下钓鱼，鱼线很容易接触到高压线，会发生触电．故B 错误；C 、金属外壳的用电器，外壳一定要接地，防止外壳漏电，发生触电事故，故C 正确；D 、使用绝缘皮破损的插头可能使人直接或间接接触火线，有触电危险，故D 错误． 故选C ．10．如图所示的电路中，R 1是定值电阻，R 2是滑动变阻器．闭合开关S ，电流表、的示数为I 1、I 2，电压表、的示数U 1、U 2，且U 1＜U 2；当滑片P 向左移动后，电压表、的示数的变化量为△U 1、△U 2．电流表、的示数的变化量为△I 1、△I 2．若不计电表的电阻对电路的影响且电电压恒定，那么，下列判断中正确的是（ ）A ．B ．△U 1＜△U 2C．△I1＜△I2D．||=||【考点】欧姆定律的应用．【分析】由电路图可知，定值电阻R1与滑动变阻器R2串联，电压表V1测电的电压，电压表V2测滑动变阻器两端的电压，电流表测电路中的电流．根据串联电路的电压特点和串联电路的电流特点可知，定值电阻R1两端增大的电压值等于滑动变阻器两端减小的电压值，两电流表的电流值相等，变化的电流值也相等，再结合欧姆定律进行解答．【解答】解：由电路图可知，定值电阻R1与滑动变阻器R2串联，电压表V1测电的电压，电压表V2测滑动变阻器两端的电压，电流表测电路中的电流．A、由串联电路中电流处处相等可知，两电流表的示数相等，因为U1＜U2，根据欧姆定律I=可知，＜，故A错误；B、当滑动变阻器滑片向左移动时，接入电路中的电阻值变小，根据串联电路的分压原理可知，滑动变阻器两端的电压变小，则定值电阻两端的电压变大；因为串联电路中总电压等于各分电压之和，总电压不变，所以定值电阻R1增大的电压△U1等于滑动变阻器R2减小的电压△U2，即△U1=△U2；故B错误；C、两电阻串联接入电路，电流处处相等，所以滑片移动后，电流表示数的变化量也相等，即△I1=△I2；故C错误；D、由BC知△U1=△U2，△I1=△I2，所以||=||，故D正确．故选D．二、多项选择题（本大题共3小题，每小题3分，共9分）每小题给出的四个选项中，均有多项符合题意，全部选对的得3分，选对但不全的得1分，不选或错选得零分．11．下列有关磁的说法正确的是（）A．电动机是根据电流的磁效应的原理制成的B．发电机是根据电磁感应的原理制成的C．磁体之间的相互作用是通过磁场发生的D．同名磁极相互吸引，异名磁极相互排斥【考点】发电机的构造和原理；磁极间的相互作用；磁场；直流电动机的原理．【分析】（1）电动机是根据通电线圈在磁场中受力转到的原理制成的；（2）闭合电路的部分导体在磁场中做切割磁感线运动时，就会产生感应电流，称为电磁感应，发电机就是利用这个原理制成的；（3）磁场是存在的，且磁体间的相互作用就是通过磁场发生的；（4）同名磁极相互排斥，异名磁极相互吸引；【解答】解：A、电动机是利用通电线圈在磁场中受力转动的原理制成的，故A错误；B、发电机是利用电磁感应现象制成的，故B正确；C、磁场是存在的，且磁体间的相互作用就是通过磁场发生的，故C正确；D、磁极间的作用规律是：同名磁极相互排斥，异名磁极相互吸引，故D错误；故选BC．两端的电压随滑12．如图甲所示的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻R1阻值变化如图乙所示，下列说法中不正确的是（）动变阻器R2A．电电压为6V=20Ω时，电压表示数为4VB．R2C．该电路的最大功率为3.6W的功率为0.1WD．P在b端时，电阻R1【考点】欧姆定律的应用．【分析】由图甲所示电路图可知，定值电阻R1与滑动变阻器R2串联，电压表测定值电阻R1两端电压．（1）由图甲所示电路可知，滑片在a端时，只有定值电阻接入电路，电压表测电两端电压，由图乙所示图象读出电的电压；（2）根据图象读出R2=20Ω时电压表的示数，根据串联电路的电压特点求出当滑动变阻器R2的阻值为20Ω时滑动变阻器两端的电压，根据欧姆定律分别表示出电流，利用串联电路的电流特点建立等式即可求出定值电阻R1的阻值；（3）当滑片在a端时，电路中的电阻最小，电路的功率最大；再根据图象读出当滑动变阻器的滑片P在b端时电压表的示数，利用P=求出电路的最大功率和在b端时定值电阻R1的功率．【解答】解：由图甲可知，定值电阻R1与滑动变阻器R2串联，电压表测定值电阻R1两端电压．（1）由图甲知中，当滑片在a端时，只有定值电阻R1接入电路，电压表测电两端电压，由图乙所示图象可知，电电压U=6V，故A正确；（2）由图象可知，当滑动变阻器R2的阻值为20Ω时，电压表的示数为2V，故B不正确；串联电路中总电压等于各分电压之和，所以当滑动变阻器R2的阻值为20Ω时，滑动变阻器两端的电压：U 2=U﹣U1=6V﹣2V=4V，由串联电路特点和欧姆定律可得： =，即： =，解得：R1=10Ω；（3）当滑片在a端时，电路中的电阻最小，电路的功率最大，P大===3.6W，故C正确；当滑动变阻器的滑片P在b端时，电压表的示数为1V，则定值电阻R1的功率：P1===0.1W，故D正确．故选B．13．如图所示，电电压恒为12V，R=60Ω，滑动变阻器的规格为“50Ω 2A”，电流表的量程为“0～0.6A”，小灯泡上标有“6V 3W”字样．不考虑灯丝电阻变化，并保证电路各元件安全，则（）A．S闭合，S1、S2都断开，滑动变阻器接入电路的阻值范围是12Ω～50ΩB．S闭合，S1、S2都断开，调节滑动变阻器，灯泡的功率变化范围是2.25W～3WC．S、S1、S2都闭合，电路消耗的总功率最小值为2.4WD．S、S1、S2都闭合，当电路消耗的总功率最大时，滑动变阻器接入电路的阻值是30Ω【考点】欧姆定律的应用．【分析】（1）S闭合，S1、S2都断开，滑动变阻器与L串联．根据滑动变阻器的规格和欧姆定律可知滑动变阻器接入电路的阻值范围；（2）S闭合，S1、S2都断开，滑动变阻器与L串联，根据P=I2R分析灯泡的功率变化范围；（3）S、S1、S2都闭合，滑动变阻器与R并联，要使电路消耗的总功率最小，则滑动变阻器的阻值最大，据此求得流经滑动变阻器的电流，与R的支路上的电流之和为干路上的电流，然后利用P=UI求得电路消耗的总功率最小值；（4）S、S1、S2都闭合，滑动变阻器与R并联，当电路消耗的总功率最大时，根据电流表的量程确定干路中的电流，利用R=求得电路中的总电阻，然后可求滑动变阻器接入电路的阻值．【解答】解：A、S闭合，S1、S2都断开，滑动变阻器与L串联．由P=可得小灯泡电阻RL===12Ω，。
天津市和平区2023-2024学年九年级(上)期末考试物理试题(含解析)
天津市和平区2023-2024学年九年级上学期期末考试物理试题温馨提示：本试卷包括第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分，第Ⅰ卷13道题，第Ⅱ卷12道题，共25道题，试卷满分100分。
理化合场考试时间共120分钟。
请把第Ⅱ卷的答案写在答题卷上。
祝同举们考试顺利！第Ⅰ卷选择题（共2大题共39分）一、单项选择题（本大题共10小题，每小题3分，共30分）每小题给出的四个选项中，只有一个最符合题意，请将你选择的答案涂在答题卷相应的位置1．关于如图所示的四个热学实验，下列说法中不正确的是（ ）A．试管内的水沸腾后，水蒸气将软木塞推出，软木塞的内能转化为它的机械能B．拍去玻璃隔板后，两瓶中的气体逐渐混合，这说明气体分子在不停地运动C．紧压两铅柱使它们合在一起，悬挂钩码也未被拉开，主要因为分子间存在引力D．缓慢向上提拉与水面接触的玻璃板，在玻璃板离开水面前弹簧测力计示数增大2．如图所示为内燃机的四个冲程工作示图，下列说法正确的是（ ）A．甲图冲程能获得动力B．乙图冲程有明显机械能转化为内能的过程C．丙图冲程存在化学能转化为内能的过程D．一个工作循环的正确顺序是丙丁乙甲3．图是用毛皮摩擦过的橡胶棒靠近气球时的情形，则气球（ ）A．带正电B．带负电C．不带电D．可能带正电，也可能带负电4．如图所示，验电器M不带电、N带负电，用带有绝缘柄的金属棒将它们的金属球连接起来，发现验电器M的金属箔片张开。
下列说法正确的是（ ）A．M带上了正电B．N的金属箔片张角变大C．金属棒中电流的方向由M向ND．用手触摸金属棒，M、N的金属箔片张角不变5．国家关于电动自行车的技术标准规定：电动自行车刹车时，电动机必须断电。
所以，电动自行车左右两刹车手柄中各安装有一只开关S1和S2，S是用钥匙控制的电源开关。
在行驶中用任一只手柄刹车时，开关S1或S2断开，电动机立即断电。
下列电路中符合这一要求的是（ ）A ．B ．C ．D ．6．两个规格相同的灯泡按如图所示的方式连接，闭合开关，则（ ）A ．两灯泡是串联的B ．电流表测量的是灯泡的电流C ．电流的示数是电流表示数的两倍D ．若灯泡的灯丝烧断，则灯泡的亮度变暗7．小明在做电学实验时，连接电路如图所示。

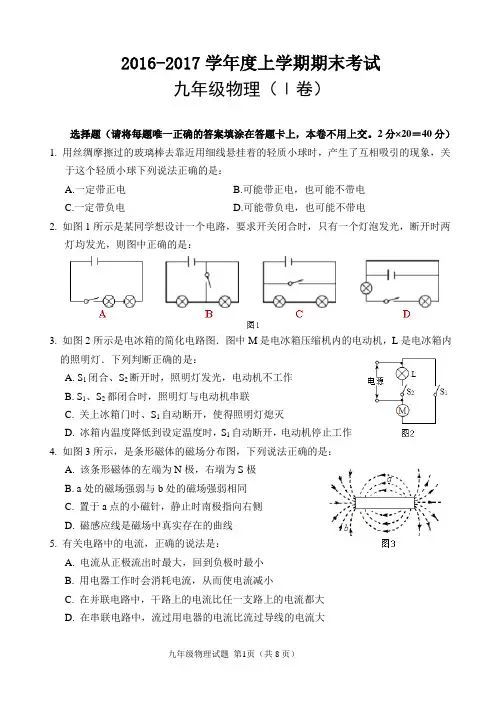

2016-2017上学期九年级期末物理试题及答案概要1讲解
2016-2017学年度上学期期末考试九年级物理（Ⅰ卷）选择题（请将每题唯一正确的答案填涂在答题卡上，本卷不用上交。
2分×20＝40分）1. 用丝绸摩擦过的玻璃棒去靠近用细线悬挂着的轻质小球时，产生了互相吸引的现象，关于这个轻质小球下列说法正确的是：A.一定带正电B.可能带正电，也可能不带电C.一定带负电D.可能带负电，也可能不带电2. 如图1所示是某同学想设计一个电路，要求开关闭合时，只有一个灯泡发光，断开时两灯均发光，则图中正确的是：3. 如图2所示是电冰箱的简化电路图．图中M是电冰箱压缩机内的电动机，L是电冰箱内的照明灯．下列判断正确的是：A. S1闭合、S2断开时，照明灯发光，电动机不工作B. S1、S2都闭合时，照明灯与电动机串联C. 关上冰箱门时、S1自动断开，使得照明灯熄灭D. 冰箱内温度降低到设定温度时，S1自动断开，电动机停止工作4. 如图3所示，是条形磁体的磁场分布图，下列说法正确的是：A. 该条形磁体的左端为N极，右端为S极B. a处的磁场强弱与b处的磁场强弱相同C. 置于a点的小磁针，静止时南极指向右侧D. 磁感应线是磁场中真实存在的曲线5. 有关电路中的电流，正确的说法是：A. 电流从正极流出时最大，回到负极时最小B. 用电器工作时会消耗电流，从而使电流减小C. 在并联电路中，干路上的电流比任一支路上的电流都大D. 在串联电路中，流过用电器的电流比流过导线的电流大6. 如图4所示，在练习使用电流表的实验中，某同学发现电流表（0～3A）的量程刻度值标示不清，根据你对电流表的了解，电流表的正确读数是：A. 2.2AB. 0.44AC. 0.42AD. 2.4A7. 如图5所示电路，开关闭合后，要使L1、L2都能发光且互不影响，则a、b两表：A. 电流表、电流表B. 电流表、电压表C. 电压表、电流表D. 电压表、电压表8. 有用同种材料制成的粗细均匀的某段金属导体，对于其电阻大小，下列说法正确的是：A.当导体两端电压和通过导体的电流为零时，导体的电阻为零B.当导体被均匀拉长至原来的二倍时，它的电阻减小为原来的一半C.电阻是导体本身的一种性质，所以不论温度如何变化，电阻也不可能变为零D.电阻是导体本身的一种性质，与其两端的电压和流过它的电流无关9. 如图6所示是汽车油量表工作原理的示意图，图中油量表实质是一个电流表，当油量减少时，则：A. 电路中电阻减小，电流减小B. 电路中电阻增大，电流增大C. 电路中电阻增大，电流减小D. 电路中电阻减小，电流增大10. 根据欧姆定律，下列说法中正确的是：A. 通过导体的电流越大，这段导体的电阻就越小B. 导体两端的电压越大，这段导体的电阻就越大C. 通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比D. 导体两端的电压为零时，电阻值也为零11. 小军采用如图7所示的电路，研究“通过某导体的电流与它的电阻关系”，他分别用5Ω和10Ω的电阻做两次实验，当完成第一次实验后，小军将A、B两点间的电阻R由5Ω更换为10Ω，闭合开关后，滑动变阻器应该：A. 保持变阻器滑片不动图4B. 将变阻器滑片向左移动C. 将变阻器滑片向右移动D. 更换阻值更大的滑动变阻器12. 如图8所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动的过程中，下列说法正确的是：A. 电流表的示数变大B. 电压表的示数变大C. 电压表与电流表示数的比值不变D. 电压表示数变大，电流表示数变小13. 下列关于电与磁，判断正确的是：A. 用电器工作时就是不断地消耗电源的电荷B. 磁场看不见，但却是客观存在的C. 电动机是根据通电导体在磁场中受力作用的原理制成，并将机械能转化为电能D. 通电螺线管的磁场方向与电流的方向无关14. 标有“6V0.5A”字样的小灯泡，欲使它接入9V的电源两端后能正常发光，应该给它：A. 串联一个3Ω的电阻B. 并联一个3Ω的电阻C. 并联一个6Ω的电阻D. 串联一个6Ω的电阻15. 如图9所示，电源电压不变，当开关S闭合时，电流表的示数为0.8A，开关S断开后，电流表的示数改变了0.5A，则R1与R2的阻值之比为：A．13∶5B．3∶5C．5∶3 D．5∶1316. 防范触电事故最重要的是要有安全用电意识，下列有关安全用电的说法中，正确的是：A. 发现有人触电后，应立即用手把他打开B. 家用电器或电线着火时，应迅速用水来灭火C. 更换灯泡、搬动用电器前，应断开电源开关D. 在照明电路中，电灯的开关应接在零线和灯泡之间17. 甲、乙两只灯泡分别接在同一个电源上，在相等的时间内，电流通过甲灯所做的功比乙灯大，说明：A. 甲灯通过的电流比乙灯大B. 甲灯通过的电流比乙灯小C. 甲灯两端电压比乙灯两端电压高D. 甲灯两端电压比乙灯两端电压低18. 对于分别标有“6V3W”和“9V3W”字样的灯泡，如果把它们并联接入同一电路，则它们发光的情况是：A. 两灯都不正常发光，但一样亮B. 两灯都能正常发光，且一样亮C. 可能有灯正常发光，但前者亮D. 可能有灯正常发光，但后者亮19. 电炉中的电阻丝通电一段时间后变得很烫，而连接电炉的导线却不怎么热，主要是因为：A. 通电导线的电流小于通过电阻丝的电流B. 导线的绝缘皮隔热C. 导线散热比电阻丝快D. 导线的电阻远小于电阻丝的电阻，导线上产生的热量很少20. 如图10所示，是研究磁场对通电导线作用的实验装置，当接通电源，有电流由a至b通过导线ab时，它将受到磁场力作用而向左运动，则：A. 当磁场方向相反时，ab将向右运动，电能转化为机械能B. 当电流方向相反时，ab将向右运动，机械能转化为电能C. 当电流和磁场方向同时改变时，ab将向右运动，电能转化为机械能D. 当电流和磁场方向同时改变时，ab将向左运动，机械能转化为电能2016-2017学年度上学期期末考试2017.01注意事项：1．本试卷分第Ⅰ卷和第Ⅱ卷，共有8页，总分100分，考试时间90分钟，第Ⅰ卷涂答题卡，交卷时只交第Ⅱ卷。

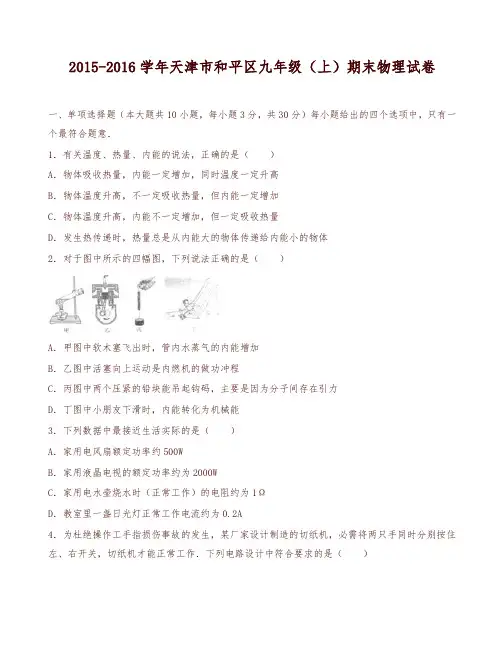

[精选]天津市和平区 九年级上期末物理试卷(有答案)
