CAD尺寸标注讲解
cad图纸标注规范
cad图纸标注规范CAD 图纸标注规范在工程设计和制造领域，CAD 图纸是传递设计意图和制造要求的重要工具。
而准确、清晰、规范的标注则是 CAD 图纸的关键组成部分，它能够确保设计师、工程师、制造工人以及其他相关人员对图纸的理解一致，从而避免误解和错误，提高工作效率和产品质量。
接下来，让我们详细了解一下 CAD 图纸标注的规范。
一、尺寸标注1、尺寸线尺寸线应使用细实线绘制，通常与被标注的对象平行。
尺寸线的两端应超出尺寸界线 2 3mm 。
对于相互平行的尺寸线，应按照从小到大、从里到外的顺序排列，且相邻尺寸线之间的间距应均匀一致。
2、尺寸界线尺寸界线应从被标注的对象轮廓线、轴线或中心线引出，一般用细实线绘制，垂直于尺寸线。
尺寸界线的末端应超出尺寸线 2 3mm 。
3、尺寸数字尺寸数字应标注在尺寸线的上方中部或中断处，字头朝上。
尺寸数字应按照国家标准的字体和大小书写，一般采用 35 号字。
尺寸数字应避免被任何图线通过，当无法避免时，应将图线断开。
4、直径和半径标注对于圆或圆弧的直径标注，应在尺寸数字前加注符号“Φ”；对于半径标注，应在尺寸数字前加注符号“R ”。
标注直径或半径尺寸时，尺寸线应通过圆心。
5、角度标注角度的尺寸线应以圆弧表示，角度的数字应水平书写在尺寸线的上方。
二、文字标注1、字体文字标注应使用国家标准规定的字体，如长仿宋体。
字体的高度应根据图纸的比例和复杂度进行选择，一般为 35mm 、 5mm 、 7mm 等。
2、内容文字标注应简洁明了，准确表达设计意图。
标注的内容应包括零件的名称、材料、技术要求、加工精度等。
对于技术要求较多的情况，可以单独列出技术要求表。
3、位置文字标注的位置应清晰易读，避免与图线重叠。
一般情况下，文字标注应放在图纸的上方、下方或右侧。
三、符号标注1、表面粗糙度符号表面粗糙度符号应按照国家标准绘制，并标注相应的粗糙度数值。
符号的尖端应指向被加工表面。
2、形位公差符号形位公差符号包括形状公差（如直线度、平面度等）和位置公差（如同轴度、垂直度等）。

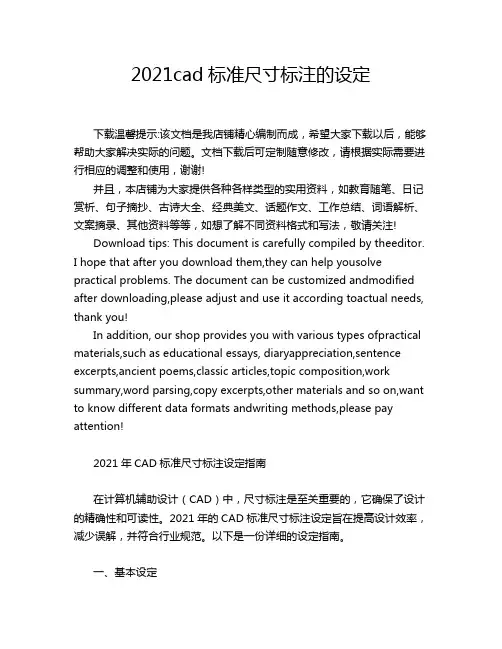

2021cad标准尺寸标注的设定
2021cad标准尺寸标注的设定下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!2021年CAD标准尺寸标注设定指南在计算机辅助设计（CAD）中，尺寸标注是至关重要的，它确保了设计的精确性和可读性。
CAD工程图中的尺寸标注方法与技巧
CAD工程图中的尺寸标注方法与技巧在CAD软件中，尺寸标注是非常重要的一项功能，它能够帮助我们准确地表示和测量图纸上物体的尺寸大小。
尺寸标注的准确与规范不仅能提高图纸的可读性，还能有效地传达设计意图。
本文将介绍一些CAD软件中常用的尺寸标注方法和技巧，帮助大家更好地应用于工程图纸设计中。
1. 线性尺寸标注线性尺寸标注用于表示直线或线段的长度。
在CAD软件中，一般通过选择起点和终点来确定尺寸标注的位置。
在选择终点时，可以使用一些技巧来确保标注的准确和美观。
例如，在选择终点时按住Shift 键，可以将标注停靠在图形上的特定位置，避免与其他线段重叠或相互交叉。
2. 极坐标尺寸标注极坐标尺寸标注用于表示圆形或弧形的半径或直径。
在进行极坐标尺寸标注时，我们需要选择一个基准点和一个角度。
选择基准点时，可以使用CAD软件提供的吸附功能，将标注精确对齐到目标位置。
选择角度时，可以使用CAD软件提供的角度输入框，输入具体的数值，也可以通过鼠标选择画布上的线段或圆弧来确定。
3. 角度尺寸标注角度尺寸标注用于表示直线或线段之间的夹角。
在进行角度尺寸标注时，我们需要选择两条直线或线段，并选择一个基准点。
选择两条直线或线段时，可以使用CAD软件提供的吸附功能对齐到目标位置。
选择基准点时，通常应选择夹角的顶点作为基准点，以确保标注的准确和美观。
4. 弯曲尺寸标注弯曲尺寸标注用于表示弯曲形状的曲线的半径或直径。
在进行弯曲尺寸标注时，我们需要选择曲线的起点、终点和曲线上的一点作为基准点。
选择起点和终点时，可以使用吸附功能确保标注的准确。
选择基准点时，应选择曲线上距离起点和终点等距离的一点，以确保标注正确定位在曲线的最高点。
5. 面积尺寸标注面积尺寸标注用于表示封闭图形的面积大小。
在进行面积尺寸标注时，我们需要选择图形的顶点，并选择一个基准点。
在选择基准点时，通常应选择封闭图形的内部，以确保标注的准确和清晰。
除了上述的基本尺寸标注方法之外，CAD软件通常还提供了一些高级的标注功能，例如标注式样的自定义、标注尺寸的文字样式和大小调整等。
CAD尺寸标注细则规范
CAD尺寸标注细则规范CAD（计算机辅助设计）尺寸标注是制图过程中非常重要的一部分。
它可以准确地定义和表达设计对象的尺寸，确保设计的准确性和一致性。
下面是CAD尺寸标注的细则规范：1.标注文字的字体和大小：在CAD绘图中，常用的字体包括宋体、黑体和楷体等。
通常情况下，标注文字的字体大小应该与绘图比例尺相关，确保在打印或显示时能清晰可见。
一般情况下，标注文字的大小为图纸比例的1/8，如绘制比例尺为1:100的图纸，标注文字的大小应为12.52.标注线的样式和粗细：标注线应使用细碎的实线，线粗细一般应与设计线条保持一致，以便清晰可辨。
对于不同的尺寸标注，可以选择不同的标注线样式，如标注尺寸的线段可以选择实线，标注图形的线段可以选择虚线。
3.尺寸基准线和尺寸箭头：尺寸标注应该与图形互相独立，它们的位置应保持一致。
尺寸基准线应该与图形相切，并且与尺寸箭头垂直于基准线。
尺寸标注的箭头形状可以选择普通箭头、燕尾箭头或填充箭头等，以便于清晰表达设计尺寸。
4.标注文字的位置和方向：标注文字应该清晰地显示在图形内部，避免与其他标注或图形重叠。
对于圆形或弧形的标注，文字应该显示在图形外部并与图形基准线平行。
5.标注尺寸的顺序：标注尺寸时，宜从整体到细节，从大到小的次序进行。
首先标注整个图形的长度或宽度，然后再标注局部的尺寸，最后标注细小的尺寸。
这样做可以有效地减少标注的数量，提高图纸的整洁度。
6.标注尺寸的单位和精度：尺寸标注应使用适当的单位，如毫米、厘米或英尺。
对于不同的设计要求，可以选择不同的单位。
在标注尺寸时，应根据实际设计需要确定所需的精度要求，如小数点后一位或两位数字等。
7.标注尺寸的避讳：在进行尺寸标注时，应避免使用过长或过繁琐的标注线。
标注文字应尽量简洁明了，避免使用复杂或不常用的术语。
同时，应避免将标注与图形重叠或覆盖，以免产生混淆。
8.标注尺寸的准确性和一致性：标注尺寸应准确无误，并与实际设计尺寸保持一致。
CAD中最常用的五种标注
CAD中最常用的五种标注在CAD软件中有很多的尺寸标注功能，实际上在运用的过程中经常用到的就是那么几个标注功能，那么在CAD中常用的标注功能有五个：线性标注、对齐标注、角度标注、半径标注和直径标注线性标注：只能标注垂直或水平的尺寸操作步骤••命令行输入快捷键：DLI，选择标注对象的两个点再拖动尺寸线的位置就可以了命令行提示如下：命令:_DrawRotatedDimension指定第一条尺寸界线原点:指定第二条尺寸界线原点:指定尺寸线位置:对齐标注：应用这种标注的尺寸线于所标注的轮廓线平行，标注起始点到终点之间的距离尺寸。
此命令一般用于倾斜对象操作步骤2.命令行输入快捷键：DAL，选择标注对象的两个点再拖动确定尺寸的位置就可以了命令行提示如下：命令:_DrawAlignedDimension指定第一条尺寸界线原点:指定第二条尺寸界线原点:指定尺寸线位置:角度标注：测量对象之间的夹角大小操作步骤3.命令行输入快捷键：DAN，依次选择两条线段，拖动确定尺寸线的位置命令行提示如下：命令:_Draw2LineAngularDimension选择直线段1:选择直线段2:半径标注：测量圆弧或圆的半径操作步骤4.命令行输入快捷键：DRA，选择圆弧或圆，拖动确定尺寸线的位置命令行提示如下：命令:_DrawRadialDimension选择圆弧或圆:直径标注：测量圆弧或圆的直径操作步骤5.命令行输入快捷键：DDI，选择圆弧或圆，拖动确定尺寸线的位置命令行提示如下：命令:_DrawDiametricDimension选择圆弧或圆:以上说讲解的就是CAD最常用的五个标注功能了，你们都熟悉了吗？。

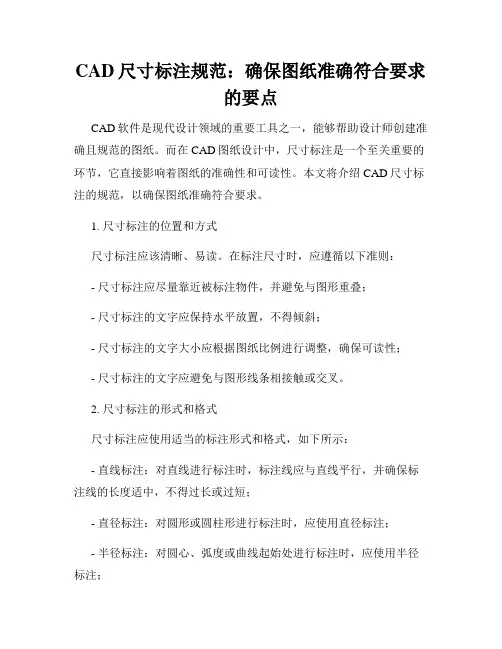

CAD尺寸标注规范 确保图纸准确符合要求的要点
CAD尺寸标注规范：确保图纸准确符合要求的要点CAD软件是现代设计领域的重要工具之一，能够帮助设计师创建准确且规范的图纸。
而在CAD图纸设计中，尺寸标注是一个至关重要的环节，它直接影响着图纸的准确性和可读性。
本文将介绍CAD尺寸标注的规范，以确保图纸准确符合要求。
1. 尺寸标注的位置和方式尺寸标注应该清晰、易读。
在标注尺寸时，应遵循以下准则：- 尺寸标注应尽量靠近被标注物件，并避免与图形重叠；- 尺寸标注的文字应保持水平放置，不得倾斜；- 尺寸标注的文字大小应根据图纸比例进行调整，确保可读性；- 尺寸标注的文字应避免与图形线条相接触或交叉。
2. 尺寸标注的形式和格式尺寸标注应使用适当的标注形式和格式，如下所示：- 直线标注：对直线进行标注时，标注线应与直线平行，并确保标注线的长度适中，不得过长或过短；- 直径标注：对圆形或圆柱形进行标注时，应使用直径标注；- 半径标注：对圆心、弧度或曲线起始处进行标注时，应使用半径标注；- 角度标注：对角度进行标注时，应使用度数符号，并确保标注的位置清晰可见。
3. 尺寸标注的规格和单位在尺寸标注中，应准确表示物体的尺寸大小，使用符合规范的单位，如下所示：- 尺寸单位：应使用国际通用的单位，如毫米（mm）、厘米（cm）或米（m）等；- 数字精度：应根据具体需求确定数字的精度，确保尺寸标注与实际尺寸一致；- 尺寸线和箭头：尺寸线应连接被标注物体的各个边界点，并使用箭头指示尺寸的方向。
4. 尺寸标注的数量和类型尺寸标注的数量和类型应根据需求进行选择，以确保图纸的准确性和可读性，如下所示：- 核心尺寸：对于图纸中最关键的尺寸，应进行标注，并在标注上注明其重要性；- 限制性尺寸：对于对零件性能、装配和功能具有重要影响的尺寸，应进行标注；- 基本尺寸：对于零件的基本尺寸，可以选择不进行标注，以减少图纸的拥挤程度。
5. 尺寸标注的检查和审查在CAD图纸设计完成后，应进行尺寸标注的检查和审查，确保标注的准确性和一致性，如下所示：- 标注检查：对每个标注进行仔细检查，确保数字的准确性和符号的正确使用；- 标注一致性：对于相同或相似的尺寸，应保持一致的标注形式和格式，避免混淆。
CAD文件中的标注和尺寸规范要求
CAD文件中的标注和尺寸规范要求在CAD（计算机辅助设计）软件中，标注和尺寸规范是非常重要的，它们能够提供设计图纸中元素的准确度和一致性。
本文将会介绍CAD文件中的标注和尺寸规范要求，并探讨其在设计过程中的重要性和作用。
一、标注规范要求在CAD文件中，标注是用于显示和描述图纸中元素的文字信息，它们能够提供设计意图和相关尺寸参数等。
对于标注规范的要求，主要包括以下几点：1. 字体和字号：标注应该使用清晰易读的字体，如Arial、Times New Roman等，并选择适当的字号以确保在打印或查看过程中不失真。
2. 标注线和箭头：标注线应该清晰细致，与标注文字相互连接，以确保标注文本与被标注对象之间的关系明确。
标注箭头用于指示标注的对象，应该清晰明确，与标注文本对齐。
3. 标注样式：标注应该使用统一的样式和格式，如标注文字应该居中对齐、垂直放置，并在设计图纸中保持一致的距离和布局。
4. 标注文本：标注文本应该简洁明了，避免使用过多的技术术语和缩写，以确保理解和解读的准确性。
并且，标注文本应该与标注线相对齐，以提高可读性。
5. 标注单位：标注应该包含适当的单位，如长度的标注应该标明单位为毫米（mm）、英寸（inch）等，以确保设计尺寸的准确性。
二、尺寸规范要求尺寸规范是基于设计要求和标准的CAD文件中的尺寸标注，它们为CAD设计师提供了有关构件尺寸和几何要素的信息。
以下是尺寸规范的要求：1. 尺寸精度：尺寸应该具有适当的精度，以确保设计的准确性和一致性。
通常，尺寸应该包含到最多三位有效数字，并根据需要采用四舍五入规则。
2. 尺寸样式：尺寸标注应该使用相同的样式和格式，并与标注规范一致。
尺寸标注线应该清晰细致，与标注文字相互连接。
3. 尺寸位置：尺寸标注应该放置在适当的位置，以明确地表示尺寸的参照对象和相关要素。
尺寸标注应该避免与其他标注和元素重叠，以提高图纸的可读性。
4. 尺寸关系：尺寸标注应该明确表示构件或元素之间的关系和比例。
CAD制图尺寸标注(课堂PPT)
（二）样式（S）
（三）列出（L）
（四） 不列出外部参照中的样式（D）
（五）置为当前（U）
（六）新建（N）…
（七）修改（M）
（八）替代（O）
（九）比较
.
11
❖ 三、样式对话框的设置
（一）直线和箭头选项卡
该选项卡可设置尺寸线、尺寸界线、箭头和圆 心标记的格式和特性。
（二）文字选项卡
设置标注文字的格式、放置和对齐。
❖ 5、主单位、换算单位和角度标注单位的格式和精 度；
❖ 6、公差值的格式和精度。.
8
创建标注样式的步骤： ❖ 一、命令启动
1、[格式][标注样式] 2、[标注][样式] 3、命令：dimstyle（或ddim） 4、“标注”或“样式”工具栏：
命令启动后，CAD将弹出“标注样式管理器” 对话框。
.
.
17
七、利用标注样式控制列表框进行标注样式更改
选择将要进行更改的标注尺寸，然后在 “标注”工具栏或“样式”工具栏中选择将要 采用的标注样式。
（类似对象图层的更改方法）
八、利用夹点编辑进行标注的更改
利用夹点编辑可进行标注文字或尺寸线位置 的更改，还可以更改尺寸界限长度。
九、利用拉压命令进行标注的更改
字的样式）； 3、设置尺寸标注样式； 4、选择合适的尺寸标注类型（启动标注类型
命令）； 5、根据命令提示进行尺寸标注。
.
6
第五节、 尺寸标注的类型
❖ 一、线性型尺寸标注
❖ 二、径向型尺寸标注
❖ 三、角度型尺寸标注
❖ 四、弧长尺寸标注
❖ 五、指引型尺寸标注
❖ 六、坐标型尺寸标注
❖ 七、中心型尺寸标注
2、尺寸标注可以放置在专用的图层上，便于我们 对图形轮廓的预览、修改和打印；
cad怎么标注长度
cad怎么标注长度
CAD可以标注许多尺寸，那么大家知道cad怎么标注长度吗?下面是店铺整理的方法，希望能给大家解答。
cad标注长度的方法一：
使用标注快捷键进行标注。
快捷命令：DLI。
cad标注长度的方法二：
Alt+N打开标注菜单(如图所示)，选择需要的标注类型。
cad标注的常用快捷键
1. 线性标注;
快捷键：DLI
功能：标注水平，垂直线性尺寸
2. 对齐标注;
快捷键：DAL
功能：标注倾斜线性尺寸
3. 半径标注;
快捷键：DRA
功能：标注半径尺寸
4. 直径标注;
快捷键：DDI
功能：标注直径尺寸
5. 角度标注;
快捷键：DAN
功能：标注角度尺寸
6. 快速标注;
快捷键：QDIM
功能：以快速形式标注尺寸
7. 基线标注;
快捷键：DBA
功能：以基线形式标注尺寸
9. 引导标注;
快捷键：LE
功能：标注说明文本(s的设置)
10. 中心标注;
快捷键：DCE
功能：标注圆心位置
11. 标注编辑;
快捷键：DED
功能：用新文字替换，旋转现有标注文字，将文字移动到新位置12. 标文编辑;
快捷键：DIMEDIT
功能：改变标注文字沿标注线的位置和角度
13. 标注样式;
快捷键：D
功能：标注类型更新。
CAD绘图中的尺寸标注规范
CAD绘图中的尺寸标注规范CAD软件是一种广泛应用于机械设计和制造领域的计算机辅助设计软件。
在使用CAD软件进行绘图时，尺寸标注是非常重要的一环。
尺寸标注不仅能够准确描述图形的尺寸大小，还可以帮助读者理解设计意图和制造要求。
本文将介绍CAD绘图中的尺寸标注规范，以帮助设计师正确地标注尺寸。
1. 尺寸标注的位置尺寸标注应清晰、直观地显示在绘图上，并正确地指示出尺寸所描述的特征。
一般来说，尺寸标注应该在绘图上与要标注的特征相邻且外向，避免与其他标注重叠或混淆。
标注的文字应以横向、竖向或倾斜方式显示，以方便阅读。
2. 尺寸标注的线型尺寸标注线一般采用细实线，标注线与标注文字之间应有适当的间距，以提高可读性。
标注线应清晰、直线、不杂乱，并与标注文字的位置相对应。
3. 尺寸标注的字体和大小尺寸标注文字应选用清晰、易读的字体，如宋体或黑体，并按照文字的大小适当选择字体的粗细。
一般情况下，标注文字的高度与绘图比例尺相对应，以确保文字的可读性。
对于小型零件或图纸，可以适当增加标注文字的大小以提高可读性。
4. 尺寸标注的形式尺寸标注应根据要标注的特征形式，选择适合的标注方式。
常见的尺寸标注形式包括直线尺寸标注、链式尺寸标注、基线尺寸标注和等距尺寸标注等。
选择合适的标注形式可以使绘图更加直观、准确地表达设计意图。
5. 尺寸标注的精度尺寸标注应根据设计和制造的要求确定精度。
一般来说，对于长度尺寸的标注，精确到毫米或更小的单位；对于角度尺寸的标注，精确到一位小数点后几位。
避免在标注中出现无效数字或舍入误差，以确保标注尺寸的准确性。
6. 尺寸标注的规则在进行尺寸标注时，需要遵循一些规则以确保标注的一致性和可读性：- 尺寸标注应包括必要的线性和角度尺寸，但不需要重复标注可以通过其他已标注尺寸推导出的尺寸。
- 尺寸标注应按照从左至右、从下至上的顺序排列，以便读者逐个阅读并理解标注的意义。
- 避免将尺寸标注放置在图形内部或与图形重叠，以免干扰图形的显示和理解。
