ThinkPad-T详细拆机教程————————————————————————————————作者：————————————————————————————————日期：今天教大家如何给T430清理风扇，更换光驱，更换硬盘，更换键盘，升级内存，更换屏幕，更换B壳，C壳，更换屏的轴教程。
有把握的黑友可自己换，也可以拿到动态科技免费更换。
马上开始：配件：需要更换的配件清理风扇的工具：硅胶，气吹，刷子和螺丝刀1.更换光驱：光驱属于热插拔的，不需要拆任何螺丝，将电脑断电后，把下图中左边第一个锁顺箭头方向推开不放，再将光驱推出即可。
2.更换硬盘：把途中唯一画圈的螺丝拧松（硬盘盖上的），注意：螺丝取不下来。
用指甲或者卡片从缝隙里向右推开，右手从USB口出稍往上方推动，盖就取下了。
下图圈住的黑色拉带，默认放在硬盘的上下缝隙里，将其取出，拉出硬盘即可。
3.更换内存和升级内存将下图中2个螺丝拧松（注：螺丝取不下来），把盖子取下，即可看到空余的卡槽。
插入内存时，将内存从45度左右插入卡槽，按下内存到两边金属卡条下，卡住即可。
拆内存时，将金属卡条向两边掰开，内存即可弹出取下。
4.更换键盘首先将内存盖拆掉，只拆小盖里的2颗螺丝即可拆下键盘（下图小盖里面画圈的螺丝取下）。
别的螺丝不动上图2个螺丝取下后，翻开显示器，将键盘上屏幕方向平移，知道下面红线缝隙变大即可取下键盘。
注意键盘下有线。
将键盘线拔开5.更换掌托（C壳）将光驱拔出，内存盖取下，下图画圈的螺丝取下，翻开盖子。
取下键盘后，再将下图画圈的螺丝取下。
先把C壳底边扣出缝隙来，下图中右手边也有扣开（向上扣即可）。
再将C壳光驱位置处，同样扣出缝隙然后将电脑放平，从里（风扇处）向外摇动，即可取下掌托。
注：掌托下有线将线拔开ok了!6.更换风扇，清理风扇将下图画圈的螺丝取下，注意风上的4个螺丝拧松即可，一定是对角线拧松，每个螺丝拧2-3圈接下一个，直到拧松。
不然风扇会变形。
富士通P8215T拆机
富士通P8215T拆机
富士通P8215T拆机
1.拆下电池、驱动盖、PCMCIA接口盖
2.把图中圈住的螺丝拆下，注意不同颜色的圈住的螺丝大小长度都不一样
要分开放好，电池两边的六颗螺丝就不用拆了，是固定喇叭和屏幕转轴的
3.硬盘盖子下面还有一颗长螺丝
4.拆下电源键上面的盖子
5.键盘下面有双面胶粘住的，从转轴位置开始慢慢拆开，注意键盘的排线
6.在左上角还有两颗螺丝，分开放，与上面的螺丝不同
7.拆下鼠标触控面板时注意下面的排线，排线接口有个黑色的滑
块卡住，向外推就就能取出排线，不要用力拔。
8.鼠标触控板电路板
9.拆下红圈两颗螺丝后，小心撕下增加的USB接口
10.拆下散热板后，就看见主板了
11.接下来就简单了，看机螺丝、排线就拆下就是了
12.如果忘记了那里要上螺丝的不要怕，要上螺丝的地方都有三角形的标志
13.声卡与光驱的接口
14.内置无线网卡的位置和型号。
惠普envy 15t笔记本拆机图解
第一步，取下电池
第二步，打开螺丝，见下图
上步中，打开了下图中的螺丝后，就可以将光驱取出来了，这个螺丝是用来固定光驱的
取下光驱后，会发现下图中的三个白色的螺母，打开它们，否则在后面打开键盘面板时会遇到阻碍，这三个东西将光盘外的架子和键盘面板固定起来了，必须打开
下面用平头螺丝刀撬开第一个图中标识的两个黑色的垫子，打开后，会发现有一隐藏螺丝，见下图，左右两个垫子底下各有一个
打开上图中垫子底下的螺丝，发现黑色的塑料壳子可以取下来了，取下两边的塑料壳子，见下图，这时会发现有一个隐藏螺丝出现了，左右各一个，见下图，比较模糊，没关系，打开这两个螺丝
到此，所有的障碍都清除了，可以准备打开键盘面板了，键盘是嵌在一整块的铝板上的，准备一个刚度比较大的金属片，一把钢尺子就可以，我这没有，只有一个平头螺丝刀，见下图
第三步，用一个不容易变形的薄金属片或者平头起子插入键盘面板边沿上的缝隙，要小心一点点的撬开，键盘下有几个数据线，待全部面板被撬开后，一根根的打开数据线，整个键盘
面板就下来了，见下图：
主板面板如下左边的几个数据接口是键盘面板对应的。
索尼 pcg-51311t 拆机图解

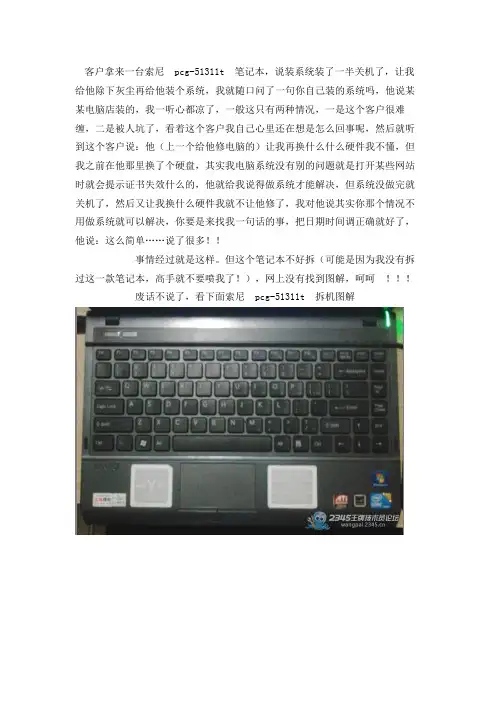

客户拿来一台索尼pcg-51311t 笔记本，说装系统装了一半关机了，让我给他除下灰尘再给他装个系统，我就随口问了一句你自己装的系统吗，他说某某电脑店装的，我一听心都凉了，一般这只有两种情况，一是这个客户很难缠，二是被人坑了，看着这个客户我自己心里还在想是怎么回事呢，然后就听到这个客户说：他（上一个给他修电脑的）让我再换什么什么硬件我不懂，但我之前在他那里换了个硬盘，其实我电脑系统没有别的问题就是打开某些网站时就会提示证书失效什么的，他就给我说得做系统才能解决，但系统没做完就关机了，然后又让我换什么硬件我就不让他修了，我对他说其实你那个情况不用做系统就可以解决，你要是来找我一句话的事，把日期时间调正确就好了，他说：这么简单……说了很多！！
事情经过就是这样。
但这个笔记本不好拆（可能是因为我没有拆过这一款笔记本，高手就不要喷我了！），网上没有找到图解，呵呵
废话不说了，看下面索尼pcg-51311t 拆机图解
取下电池卸掉背面所有螺丝，取下内存和硬盘
拆笔记本取下键盘很重要的一步，找了很久，原来机关在这里，这一款本是先取键盘右下角
取下键盘下螺丝和线扣取下笔记本C壳
取下无线网卡和固定主板的螺丝取出主板
清理风扇和通风口
看完是不是感觉很简单，不过我还一直在想对待客户要真诚，解决问题方法要得当。
爱普生t50拆机图解
EPSON STYLUS PHOTO P50 / T50 / T59 /T60 No.1are available.Only numbered Service Parts Rev.01 CA45-ACCE-011B4001are available.Only numbered Service Parts142141143103103103103103103103133107128 126111124106135127137138115112113130114100140139Rev.01 CA45-CASE-011 EP-302 / ARTISAN 50 / EPSON STYLUS PHOTO P50 / T50 / T59 / T60 No.2are available.Only numbered Service Parts201200300EP-302 / ARTISAN 50 / EPSON STYLUS PHOTO P50 / T50 / T59 / T60 No.3Rev.01 CA45-ELEC-011Rev.01 CA45-MECH-011ARTISAN 50 / EPSON STYLUS PHOTO P50 / T50 / T59 / T60 No.4are available.514705704600501507536537509515513508534512717703701506702505504503726725517516518600519511EP-302 / ARTISAN 50 / EPSON STYLUS PHOTO P50 / T50 / T59 / T60 No.5Rev.01 CA45-MECH-021are available.578580576579581577722533500530531719524523522708715713714712520521525526529528527711707730710709720718716532721700Part Code Part Name Ref No.Category Qty Remark 1516753TRAY CDR ASSY.,CA45;ASP1Accessories1 2121764POWER CABLE400Accessories1 1443530INK CART.UNBOXED,BK-SS,DYE;H62F,EC,AS NON FIG Accessories1 1443531INK CART.UNBOXED,C-SS,DYE;H62F,EC,AS NON FIG Accessories1 1443532INK CART.UNBOXED,M-SS,DYE;H62F,EC,AS NON FIG Accessories1 1443533INK CART.UNBOXED,Y-SS,DYE;H62F,EC,AS NON FIG Accessories1 1443534INK CART.UNBOXED,LC-SS,DYE;H62F,EC,AS NON FIG Accessories1 1443535INK CART.UNBOXED,LM-SS,DYE;H62F,EC,AS NON FIG Accessories1 3104347SOFTWARE CD,HOME/EXPORT NON FIG Accessories1 4116102SETTING UP MANUAL NON FIG Accessories1 1478425HOUSING LOWER ASSY.ASP;C691;EPPI100Case1 1108107FOOT103Case7 1463694GUIDE,STACKER,LEFT106Case1 1463725GUIDE,STACKER,RIGHT107Case1 1465134STACKER SUPPORT ASSY;C691;EPPI111Case1 1515339COVER PRINTER ASSY.,D;CA45;EPPI112Case1 1465135PAPER SUPPORT ASSY;C691;EPPI113Case1 1469266COVER,CASE114Case1 1507972HOUSING,UPPER;B115Case1 2090717LEAF SENSOR124Case1 2124467HARNESS126Case1 2121250HARNESS,DETECTOR,CASE,OPEN;B127Case1 1505727HOLDER,OPEN,SENSOR128Case1 1463533COVER,INK,TUBE130Case1 1506436COVER STACKER ASSY.,CA45;EPPI133Case1 1505724HOUSING,RIGHT135Case1 1510180LABEL,INSTRUCTION;B137Case1 1494660LABEL,GENUINE INK,T110/EURO138Case1 1474303LABEL,CDR139Case1 1506410HOUSING PANEL ASSY.,CA45;EPPI140Case1 1505725DECORATION BELT,RIGHT141Case1 1505726HOUSING,LEFT142Case1 1505729DECORATION BELT,LEFT143Case1 2125883BOARD ASSY.,MAIN200Electronic Parts1 2116495BOARD ASSY.,PANEL201Electronic Parts1 1465151POWER SUPPLY ASSY;C691;PSE;EPPI300Electronic Parts1 2121111PRINTER MECHANISM;ASP500Mechanism Parts1 1473044PAPER GUIDE FRONT ASSY;C691;ASP;EPPI501Mechanism Parts1 1463787POROUS PAD,PAPER GUIDE,FRONT503Mechanism Parts1 1473045FRAME EJ ASSY;C691;ASP;EPPI504Mechanism Parts1 1410323TORSION SPRING,FRAME,EJ,LEFT505Mechanism Parts1 1410043TORSION SPRING,FRAME,EJ506Mechanism Parts1 1410051LEVER,PE507Mechanism Parts1 1447953TORSION SPRING,LEVER,PE508Mechanism Parts1 2126943MOTOR,ASSY.,PF509Mechanism Parts1 1465137PAPER GUIDE UPPER ASSY;C691;EPPI511Mechanism Parts1 1481233HOLDER,APG512Mechanism Parts1 1465029SPUR GEAR,28.8513Mechanism Parts11416886COMPRESSION SPRING,2.25514Mechanism Parts1 1409938SPUR GEAR,12.8515Mechanism Parts1 1468745SPUR GEAR,33.6;B516Mechanism Parts1 1409943COMPRESSION SPRING,0.97517Mechanism Parts1 1409945COMBINATION GEAR,12.8,27518Mechanism Parts1 1409946COMBINATION GEAR,14,22519Mechanism Parts1 1409999SCALE,CR520Mechanism Parts1 2116693MOTOR ASSY.,CR521Mechanism Parts1 1467981PULLEY,DRIVEN;B522Mechanism Parts1 1262438SHAFT,PULLEY,DRIVEN523Mechanism Parts1 1510062HOLDER,PULLY,DRIVEN;B524Mechanism Parts1 1444296GROUNDING WIRE,PFEJ525Mechanism Parts1 1473046INK SYSTEM ASSY;C691;ASP;EPPI526Mechanism Parts1 1409580EXTENSION SPRING,0.8527Mechanism Parts1 1481010LOCK,CR528Mechanism Parts1 1474961COMPRESSION SPRING,0.98529Mechanism Parts1 1292709TIMING BELT,CR530Mechanism Parts1 1409935SHAFT,GUIDE,CR531Mechanism Parts1 1473047CARRIAGE ASSY;C691;ASP;EPPI532Mechanism Parts1 1466288CABLE HEAD ASSY;C691;EPPI533Mechanism Parts1 2121202HARNESS,DETECTOR,GUIDE,CDR;B534Mechanism Parts1 2020393DETECTOR,LEAF,B2536Mechanism Parts1 2090717LEAF SENSOR537Mechanism Parts1 1424204SHEET,MIST576Mechanism Parts1 1424205SHEET,MIST;B577Mechanism Parts1 1426444SHEET,MIST,FRAME MAIN578Mechanism Parts1 1426445SHEET,MIST,PAPER GUIDE,UPPER579Mechanism Parts1 1483950SHEET,MIST,LD580Mechanism Parts1 1483951SHEET,MIST,LD;B581Mechanism Parts1 2090532PHOTO INTERUPTER,TLP1243(C8)600Mechanism Parts2 F180010PRINT HEAD700Mechanism Parts1 1262694SCALE,PF701Mechanism Parts1 1212722DOUBLE SIDED TAPE,D21702Mechanism Parts1 2116697CABLE,ENCODER,PF703Mechanism Parts1 2116736BOARD ASSY.,ENCODER,PF704Mechanism Parts1 1438752SPUR GEAR,26.5705Mechanism Parts1 1465131ASF ASSY;C691;EPPI707Mechanism Parts1 1473588GUIDE,ROLLER,LD708Mechanism Parts1 1295162TORSION SPRING,137.7709Mechanism Parts1 1075955ROLLER,LD;B710Mechanism Parts1 1447353HOLDER ROLLER RETARD ASSY.,M,C653;EPPI711Mechanism Parts1 1409638COMBINATION GEAR,16.8,32.8712Mechanism Parts1 1474785LEVER,CHANGE;B713Mechanism Parts1 1467962SPUR,GEAR,16;B714Mechanism Parts1 1250632COMPRESSION SPRING,2.36715Mechanism Parts1 1465612COVER CARTRIDGE ASSY;C691;EPPI716Mechanism Parts1 1469197TRAY,POROUS PAD,ASSY.;B717Mechanism Parts1 1507070CSIC ASSY.,CA45;EPPI718Mechanism Parts1 1431479COLOR,BLOCK719Mechanism Parts1 1431478HINGE,COVER,CARTRIDGE720Mechanism Parts11431483COVER,CABLE,HEAD,INNER721Mechanism Parts1 1431482COVER,CABLE,HEAD722Mechanism Parts1 1499173POROUS PAD,HOUSING,LOWER725Mechanism Parts2 1499152POROUS PAD INK,EJ,CAP,LOWER;B726Mechanism Parts1 1466932SHAFT ROLLER,LD ASSY;C691;EPPI730Mechanism Parts1Part Code Part Name Ref No.Category Qty Remark。
T41拆机报告

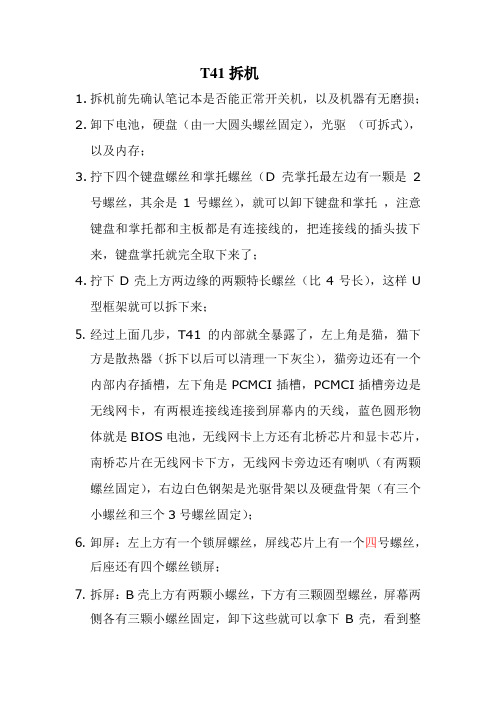

T41拆机
1.拆机前先确认笔记本是否能正常开关机，以及机器有无磨损；
2.卸下电池，硬盘（由一大圆头螺丝固定），光驱（可拆式），
以及内存；
3.拧下四个键盘螺丝和掌托螺丝（D壳掌托最左边有一颗是2
号螺丝，其余是1号螺丝），就可以卸下键盘和掌托，注意键盘和掌托都和主板都是有连接线的，把连接线的插头拔下来，键盘掌托就完全取下来了；
4.拧下D壳上方两边缘的两颗特长螺丝（比4号长），这样U
型框架就可以拆下来；
5.经过上面几步，T41的内部就全暴露了，左上角是猫，猫下
方是散热器（拆下以后可以清理一下灰尘），猫旁边还有一个内部内存插槽，左下角是PCMCI插槽，PCMCI插槽旁边是无线网卡，有两根连接线连接到屏幕内的天线，蓝色圆形物体就是BIOS电池，无线网卡上方还有北桥芯片和显卡芯片，南桥芯片在无线网卡下方，无线网卡旁边还有喇叭（有两颗螺丝固定），右边白色钢架是光驱骨架以及硬盘骨架（有三个小螺丝和三个3号螺丝固定）；
6.卸屏：左上方有一个锁屏螺丝，屏线芯片上有一个四号螺丝，
后座还有四个螺丝锁屏；
7.拆屏：B壳上方有两颗小螺丝，下方有三颗圆型螺丝，屏幕两
侧各有三颗小螺丝固定，卸下这些就可以拿下B壳，看到整
个屏了，屏两侧各有一个无线天线，下方还有高压包上面有指示灯，屏后面有一小连接线是键盘指示灯接线
8.装机时要注意各个孔对应的螺丝，否则容易穿孔，因此装机
要细心，装好以后，要改下系统时间才好进系统；
2010年12月13日。
IBM笔记本拆卸图解
IBM笔记本拆卸图解IBM ThinkPad的偏执狂很多，我就是其中之一。
所以要把它的结构搞清楚，笔记本保养中最重要的一条就是笔记本内部灰尘特别是风扇的灰尘清理，灰尘积累过多散热器散热障碍对小黑可是很大大伤害。
好了我来图文说明一下小黑的结构和拆解过程。
IBM T系列的T40 T41 T42 T43的结构、外形、接口、架构都是完全一样的,所以拆机图也是完全一样的。
本文只针对细心大胆的IBM粉丝们，责任自负啊哈哈哈。
其实也没啥风险，拆的时候小心点，别暴力就行了。
图1如图1中，是笔记本背面。
红色点标注的螺丝是拆键盘和掌托的螺丝，把这些螺丝全部拧下，就可以拿下键盘和掌托了，这个也是最常用的，因为一般情况的清理、添加键盘下内存、无线网卡拆卸，只需要拆掉键盘和掌托就可以了。
右下角黄色圈的螺丝是硬盘固定螺丝，拆下后就可以把硬盘拔出来了。
图2如图2中所示，轻轻掀开键盘和掌托，注意键盘和掌托都和主板都是有连接线的，把连接线的插头拔下来，键盘掌托就完全取下来了。
图3键盘和掌托拿下后，小黑的内部全貌就露出来了。
现在来介绍一下看到的各个元件。
左上角带一个白色条码的小设备是内置蓝牙或是猫，现在一般人都不用这个设备了。
左侧中间的是CPU风扇和散热器，这个可是个重要部件啊，一年半载的就应该拆开键盘来清理一下风扇的灰尘，有利健康的。
T43和一部分高分的T41 T42用的是长管风扇，就是把显卡也给覆盖了。
如果风扇因为时间长后噪音大或是风扇报错了，就需要向风扇里加点润滑油了，详细的在我写的风扇保养里，过几天就写，呵呵。
风扇下边就是PCMCI插槽，就是右下角的白色大铁片，这个一般也很少用，就是插一些外置扩展设备的，例如外置CDMA无线上网卡或扩展USB卡等。
PCMCI槽右侧的大白色的是内置的无线网卡，这个无线网卡如果不是原装的，IBM笔记本会报错，解决办法在这里（1802报错破解）。
在图中可以看到无线网卡两根线，一白一黑连接进入显示屏内部，这个是无线网卡的天线。
ThinkPad T410i 完整版拆机
∙首页∙我的主页∙相册∙广场∙昵称搜索∙∙消息∙∙私信∙∙模板∙∙设置∙∙退出关注此空间网络浪者huazhixu's zone2011-05-09 15:27ThinkPad T410i 完整版拆机ThinkPad T410i 完整版拆机文章来源：IT1682010年4月，联想宣布将推出全线的新品，而其中最引人注目的当属T410i，这是时隔2年之后，联想的T 系列产品中再次出现TXX（XXX）i这个型号，而在这个消息被披露的同时，也有消息称联想将从此停产R系列，转而以T410i 等产品来进行替代。
那么这次T410i的出现真的是联想要将ThinkPad T系列低端化的开始么？高端的商务旗舰机型真的就此堕落了么？拆ThinkPad永远要从键盘拆起准备拆除键盘的T410i键盘正面为了验证T410i是否“偷工减料”，我们选择了一款搭载酷睿i5处理器的ThinkPad T410i 2518JKC来进行一个拆解，相信看完这88张大图之后你会得出属于你自己的结论，下面就让我们随着这88张大图来看看这款T410i是不是真的被精简了什么吧！键盘背面键盘的标识金属面板后面就是小红点的电路板本部分内容设定了隐藏,需要回复后才能看到indiors2010-05-03 14:35拆掉键盘后的C面光驱上方的金属支架散热系统被重重保护C面面板的拆卸及C面面板细节拆卸C 面面板需要拆掉4颗螺丝拆卸C 面面板需要拆掉4颗螺丝拆卸中的C面面板indiors2010-05-03 14:36拆卸下来的C面面板C面面板的背面C面面板细节连接主板的排线接口指纹识别装置蓝牙模块indiors2010-05-03 14:36C面面板细节拆掉面板的C面机身屏线接口C面机身细节C面机身细节右侧扬声器与屏幕转轴indiors2010-05-03 14:36MODEM右侧扬声器及连线C面机身细节C面机身细节更多C面机身细节硬盘仓上方的带有加强筋的防护装置散热铜管indiors2010-05-03 14:37散热风扇Intel 1000BGN无线网卡LCD电源接口与各种无线天线固定散热铜管的金属片黑纸下就是T410i正面的内存插槽内存indiors2010-05-03 14:37键盘排线连接口金属支架细节图与底部外壳细节图金属支架金属支架细节金属支架细节金属支架细节金属支架细节indiors2010-05-03 14:37底部外壳正面照底部外壳细节机身右侧的一块小主板小主板上有MODEM\USB\1394接口小主板细节扩展坞接口及固定装置indiors2010-05-03 14:37键盘导水孔另外一个导水孔出风口主板拆卸有窍门细节图证明主板做工较精致固定在金属支架上的主板T410i 主板拆卸需要将VGA接口螺丝先取下T410i 主板细节indiors2010-05-03 14:37T410i 主板细节T410i 主板细节T410i 主板细节T410i 主板细节T410i 主板细节T410i 主板细节indiors2010-05-03 14:38处理器、专业独显、声卡、网卡、MODEM的独家组照MODEM MODEM2GB DDR3 1066MHz内存内存插槽主板细节酷睿i5处理器indiors2010-05-03 14:38理光的读卡器控制芯片NVS 3100M独显主板细节主板细节主板细节主板背面indiors2010-05-03 14:38声卡芯片Intel网卡芯片扩展坞接口主板背面内存插槽和全高Mini PCIE插槽大量接口图片彰显T410i接口的全面3个USB、1个Displayport、1个RJ45和1个VGA接口LCD屏线接口indiors2010-05-03 14:38硬盘接口内存插槽T410i主板细节ExpressCard、eSATA、音频接口扩展坞接口空闲内存插槽T410i 主板细节#Computer Basic分享到：浏览(15508) 评论(12) 转载(4)你可能也喜欢∙滑板车，原来小孩子的滑板车还可以这么玩！∙体育新闻：书豪代队友向勇士道歉称扣篮后咆哮对手不好∙多特蒙德续约德国国脚两年五大冠军骨干皆留守∙一龙出战中韩对抗赛 KO韩世界冠军(组图）∙央视五贺岁最美对决潘晓婷车侑蓝拜早年(组图)∙高手：从孙子兵法分析湖人教练战术∙兼容性视图本文最近访客∙pltj2008∙4001410∙yl124578∙猪猪熊∙lujifeng625∙autoservice∙toureiffel∙cranehovers评论帮助中心| 空间客服| 投诉中心| 空间协议©2013Baidu。
联想ThinkPad-T61详细拆解图
联想ThinkPad T61详细拆解图T61的屏幕部分提醒：拆解笔记本带来的不仅是失去厂商给用户提供的售后服务，更有可能对笔记本带来不可挽回的损害，请非专业人士切勿模仿。
拆解T61屏幕是一个非常漫长需要1个半小时，这跟ThinkPad的细致做工有着很大的关系。
T61的屏幕并不像有些媒体报道的那样，由很多双面胶粘合，但其外壳的结合程度甚至是远远超过双面胶的效果，特别是.屏幕上方（键盘灯、摄像头所在的部位）由两层卡扣锁定ThinkPad T61顶盖自然不是过去T60/T60P所采用的带金属的材质了，但都少不了第1 页共8 页碳纤维顶盖拆下来,铝镁合金防滚架还与液晶面板紧紧相连拆开顶盖的屏幕屏幕防滚架是一体成型的，中间部位和下方的部位有蜂窝状镂空，蜂窝状设计稳固程度很高,另外，防滚架中央是较厚的，然后向四周减少，厚度呈金字塔分布。
屏幕防滚架真身和机身一样，防滚架的材质都是铝镁合金2.ThinkPad T61屏幕拆解（2）：天线部位回顶部根天线集中在屏幕的防滚架上T61的国外版本有7第2 页共8 页T61采用薄铝片制造的天线（越南制造）屏幕左侧厚厚的地方可以集合4根天线屏幕顶部由于摄像头和键盘灯的关系,只能集合3根天线3.ThinkPad T61屏幕拆解（3）：其他部位回顶部屏幕排线左侧是蓝牙模块（T60也采用这种设计）第3 页共8 页蓝牙模块非常细小，切不具备通用性T61的键盘灯是一个小小的LED发光灯：T61内置摄像头的效果很一般T61采用LG-Philips的14寸宽屏液晶，其效果比T60的屏幕好了不少。
4.ThinkPad T61机身拆解（1）：防滚架回顶部T61的机身部分T61的机身防滚架有更多的镂空，好的地方自然是减轻重量，不好的地方自然是减弱了保固程度。
机身右侧是光驱、硬盘所在地插槽也有防滚架保护再卸下底盖，可见防滚架还与主板紧密相连。
5.ThinkPad T61机身拆解（2）：底盖与主芯片回顶部为了防止主板电路和底部金属部位接触，主板上多处地方粘上绝缘胶纸，底盖上也有透明薄膜加强保护。
联想t560拆机教程
联想t560拆机教程（原创实用版）目录1.联想 T560 拆机前的准备工作2.联想 T560 拆机动手前的处理3.联想 T560 拆机步骤3.1 卸下电池和清除残电3.2 拆卸内存和硬盘3.3 拆卸键盘3.4 拆卸液晶屏3.5 拆卸外壳和前面板3.6 拆卸光驱3.7 拆卸音频板3.8 拆卸电源板3.9 拆卸 Modem3.10 主板和托架分离4.联想 T560 拆机的好处正文联想 T560 拆机教程分为四个部分，分别是拆机前的准备工作、动手前的处理、拆机步骤以及拆机的好处。
本教程旨在帮助用户更好地理解和掌握拆机的过程，同时也能提高电脑的运作效率。
一、联想 T560 拆机前的准备工作在开始拆机之前，需要准备好足够的工作空间，并在工作台上垫上软布以防止硬物划伤笔记本。
此外，还需要准备好各种型号的螺丝刀（带磁性）、镊子、软毛刷（防静电）和吹气球等工具。
同时，为了方便拆解和记录，准备一个螺丝收集盒和记录纸也是非常有必要的。
二、联想 T560 拆机动手前的处理在拆机前，一定要对自身的静电进行处理，以避免静电对电脑元件造成损害。
可以采取的方法包括用手摸下铁器、洗手或使用专用防静电手套、防静手环等。
此外，还需要将笔记本电脑所用外接电源和电池拆除，然后按住电源开关几秒以清除芯片和电路中的残电。
三、联想 T560 拆机步骤拆机步骤分为多个阶段，具体如下：3.1 卸下电池和清除残电：拨动背面电池锁扣，卸下电池，并按住电源开关几秒钟以清除残电。
3.2 拆卸内存和硬盘：拧开内存盖螺丝，取下内存条；拧开硬盘盖螺丝，卸下硬盘。
3.3 拆卸键盘：键盘共有 4 个键盘螺丝，卸下键盘时需小心，避免硬拽，以免损伤键盘数据线。
3.4 拆卸液晶屏：松下 5 颗螺钉可取下屏蔽保护板，记住螺钉外观、长度及安装位置，安装时别装错。
然后卸下液晶屏数据线固定螺钉，小心拔下数据线插头，卸下液晶屏转轴保护盖。
3.5 拆卸外壳和前面板：分别卸下外侧四边及前下角 2 颗固定螺钉，注意长短有别。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Thinkpad T420笔记本拆机清理风扇详细拆解教程多图！
那么首先来看看大概的拆卸过程吧，下图中我们先了解一点如果你想清理一台二手T420笔记本
的话我相信你需要动手能力相对强才可以，至少你需要先将键盘拆卸掉然后再将固定的C面板一
通拆卸后，最后可以看到风扇这个时候还有上面的小喇叭，最后才是你的们所看到的位置了。虽
然说T420有着非常不错的散热系统，但是时间积累也会有非常多的灰尘因此们定期来拆卸笔记
本清理风扇是非常有必要的：
红色
是用来固定键盘的，首先是下面的红色螺丝拧开后大概后盖才能看到第二颗固定的螺丝
黄色
是用来固定C面板的，其中还有电池下面位置的等下电池拆卸后你们可以看到额
T420的内存拆卸更换:
下面首先将螺丝拧开后就可以看到内存了
相信你应该看到键盘的第二颗螺丝固定的位置了：
拆卸或者更换内存的话 只需要动手将固定内存的两个金属片掰开 内存自动弹上来，然后拔出内
存就完成了
T420的键盘拆解:
键盘固定的螺丝都拧开后，如下图的一样操作，将整个键盘推向前方然后就可以翻转键盘了，但
是记得键盘下面有一个链接的排线位置
来一张键盘接口位置的特写吧:
来一张整个键盘拆卸后的C面特写吧，那么第二个内存位置就再中间黑色塑料纸下面了，我么已
经将其拆卸走了
就在这里了：
下面四颗螺丝是用来固定风扇散热铜片的螺丝，下图中你可以现在拆开也可以晚点再拆，红色的
是风扇电源线记得拔掉
现在再回到原来的背面位置，黄色是用来固定C面板掌托的所有螺丝，现在就必须全部拧开，红
色就不用我说了是键盘的
现在从掌托的左边动手，如下图中想办法掰开然后。。。就是这样的
打开了一部分,可以用撬板或者宽一点的螺丝刀也能打开C面。
整个C面板现在可以这样来操纵，其实T410和T420基本结构是一样的，因此掌托下面的排线结
构也一样
来一张这个机器的掌托排线接口的特写吧
已经被拆下来后T420的掌托
风扇
的拆解：
下面我们首先要将固定喇叭上的一颗螺丝先拧开，然后就是处理器上的四颗螺丝，其次最后就是
拔掉风扇上面的固定螺丝了
从新涂上硅胶。。当然这个是后补上的一张照片，原本已经清理后安装好了，为了给大家一张图
片再打开
T420的风扇特写，下图中是双管设计的还有单管设计的，散热效果没差别
如果灰尘更多的话那么你需要做的是打开这里清理了，给风扇上油的话也需要从这里动手。
