彩色电视机维修技术
电视机原理及维修技术上第一章
附：隔行扫描行、场扫描参数
场频:fZ=fV×2=50㎐ 场周期:TZ=1/50=20ms 每场扫描的行数为312.5行，其中逆程为
25行，正程为287.5行 行频：15625㎐，行周期：64μS
第二节 图像的光电转换
四、基本参量 灰度等级：
第二节 图像的光电转换
四、基本参量 像素计算
消隐信号的幅度其次，是75%
图像信号的幅度在12.5%~75%之间
电
平 图像信号
场消隐信号
100%
均衡脉冲 场同步信号 均衡脉冲
行同步信号 行消隐信号
75%开槽脉冲来自12.5%时间
第三节 黑白全电视信号
图像信号：是反映图像内容的电信号，它 的电压高低表示了图像像素的明暗情况。
我国电视信号采用负极性调制，抗干扰能力 强。（当电子束扫描遇到图像的黑暗部分的 时候，信号的幅度就大，为75%；遇到明亮 部分，信号的幅度就小，为12.5%）
每秒传送25幅图像，会产生闪烁现象， 放映质量不高
附：逐行扫描行、场扫描参数
帧：一幅静止图像叫一帧
帧频：电子束每秒沿垂直方向扫描出的完整图像 数，fV=25㎐
帧周期：TV=1/fV=1/25=40ms 行频：fH=25×625㎐=15625㎐ 行周期：TH=H=1/fH=1/15625=64μS。 行扫描电子束从左到右是正程，约52μS，从右到
一、图像的光电转换过程
把一幅静止的图像分割成许多点（ 这 些点称为像素，它是图像的基本单元，像素 越多则分辩率越高），并把这些点逐一变成 电信号，在接收端再把这些电信号按原来的 顺序组合，由显像管（显像管：也叫阴极射 线管，国产管宽高比为4∶3，国外为16 ∶9） 还原成原来的图像。
第二节 图像的光电转换
东莞创维电视机维修,创维电视机维修技术总结
将CRT板上J501、J502割断，C522处地割断。
34寸上出现C322损坏造成枕校失真
将C322改为0.47u的S校正电容
伴音高音声音“尖”
将主板C483、C486 由102/50V改为4N7/50V，对高频进行衰减。
交越失真引起蓝屏中间一条竖直白线
将电源板上FB301由磁珠改为光线能够避免
100---2982接收当地有线，收不到中央八套，手动、微调均调不出。（该台在当地增补频道104.25MHz）
1）：将频道号打到101（如今显示为113MHz）。2）：进入“微调”项，按音量减调出图像（104.25MHz）。3）：进入“存台”项，按音量-/+键，储存该节目。
100--2982接收图象时，屏幕上有两条4--5cm宽黑道滚动且随图象扭曲且场抖
1）、R331B（空插或者插一光线或者插一磁珠）并一1.5欧/2W的电阻2）、J345（光线或者插一磁珠）并一1.5欧/2W的电阻3）、上述两位置如带，单色光较明显。
能够采取在R321b（实际线路板为光线），J345（线路板上有两元件，实际图纸无）上各并联1.5欧姆/2W的电阻，更换后能改善干扰，但不能完全解决，用户能够同意。
C322损坏造成枕行失真（34寸）
将C322改为0.47uF的电容（S校正电容）
非标信号引起场不一致步
5D20机芯将R105由560欧改为680欧－－1K，也不能太大否则会出现刮风干扰。5D25 5D26机芯由150欧改为390欧
TV低频段干扰
在高频头外接信号线处套上磁环，最好将信号线在磁环上饶上一圈
东莞创维电视机维修,创维电视机维修技术总结
创维维修13929486127整理
机芯
故障现象
电视机原理与维修优秀课件
5．到2006年，全国已有杭州、深圳等25个城市完成了市区有线 电视数字化整体转换。2008 年：全面推广地面数字电视广播； 2010 年：全面实现数字广播电视；2015 年：停止模拟广播电视 的播出。
6.电视新技术概况
（1）网络电视（IPTV）： 具有很灵活的交互特性 、可 点播、节目预约、实时快进、 快退、节目编排、互联网浏 览、电子邮件，以及多种在 线信息咨询、娱乐、教育及 商务功能等。
◆1. 图像的分解（像素的概念）
像素是组成图像的最小单位，许许多多像素组成一幅完整的图像。在一幅图像 中，像素越小，像素点数越多，则图像越清晰，对设备性能要求也越高。
像 素
1.2 图像的分解与传送
◆一幅电影、电视画面的像素数量 一幅模拟电视画面大约包含44万个像素。而一张35毫米的电影胶片， 是由近百万个象素组成的，所以电影画面比模拟电视画面显得更清晰、 逼真。
●电影是通过放映机把 一幅幅完整的（静止） 图像胶片放映出去，在 屏幕上得到整个画面。
1.2 图像的分解与传送
电视机原理与维修 高职高专 ppt 课件
1.1 电视技术的发展概况
电视机原理与维修 高职高专 ppt 课件
（3）SED电视： SED称为“表面传导电子发射显示器” ，就是将CRT 的电子枪微型化，有效地创造数百万个CRT，使每一个像素点都有三个微 型电子枪（电子源），它们分别对应像素点上RGB三色。它不需要电子扫 描，结构更象PDP。
电视机原理与维修
课程教学目标
电视机原理与维修 高职高专 ppt 课件
了解电视机的发展及最新技术 掌握电视机的工作原理 能用常用电子仪器分析、判断、检修彩色电视机常见故障 熟悉平板电视机的组成与工作过程 掌握相关器件及电路的应用技能 形成性考核：平时20%+实验20%+测验10%+期末50%

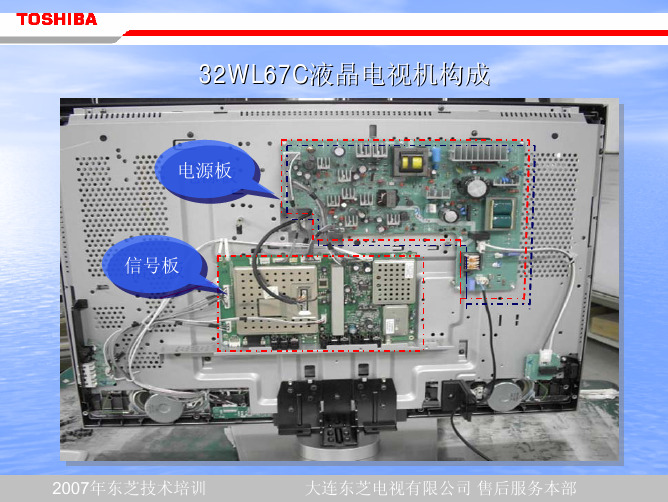

东芝WL67C液晶彩电维修实例
DLTV
26WL67C
26WL67C 开机黑屏，在关机瞬间屏幕闪亮一次，在亮的瞬间里可以看见 26WL67C 开机黑屏，在关机瞬间屏幕闪亮一次，在亮的瞬间里可以看见 图像显示。此故障出现时，按压遥控器上的图像显示模式键，改变图像 图像显示。此故障出现时，按压遥控器上的图像显示模式键，改变图像 状态看屏幕是否会亮起。此机型背光灯亮的控制供电插排的1脚电压为4.2V 状态看屏幕是否会亮起。此机型背光灯亮的控制供电插排的1脚电压为4.2V （其它机型一般为5V）此故障是由于数字板的数据问题引起的，重写数据 （其它机型一般为5V）此故障是由于数字板的数据问题引起的，重写数据 或更换数码板。 或更换数码板。
DLTV
WL67C系列屏线（LVDS）不良
26WL67C 图像偏绿(偏色）特征是图像偏某种颜色，在频道转换的瞬间里电视机屏幕的光栅 26WL67C 图像偏绿(偏色）特征是图像偏某种颜色，在频道转换的瞬间里电视机屏幕的光栅 显示出偏的颜色的光栅；还可以进一步验证一下偏色显现，无信号时将电视机的蓝背景关闭 显示出偏的颜色的光栅；还可以进一步验证一下偏色显现，无信号时将电视机的蓝背景关闭 电视机的屏幕上就会一直显示所偏的颜色。更换屏线LVDS。 电视机的屏幕上就会一直显示所偏的颜色。更换屏线LVDS。
DLTV 2007年东芝技术培训
大连东芝电视有限公司 售后服务本部
32WL67C 热机后屏幕闪烁（背光灯频闪）几分钟后转为阴阳脸后转为黑屏
在手机里有录像，热机后背光灯闪烁，后来 光栅从左向右渐渐消失，最后黑屏
DLTV
37WL67C液晶电视机屏显横线
在屏幕下边出现一条横线, 在屏幕下边出现一条横线, 未通到屏幕的右侧. 未通到屏幕的右侧. 更换LCD液晶面板. 更换LCD液晶面板.
液晶电视机的工作原理和维修方法
液晶电视机的工作原理和维修方法（一）2010-02-21 17:29:31| 分类：默认分类| 标签：|字号大中小订阅现在几乎所有的商场都见不到老式的显像管彩电了，液晶彩电虽然缺点明显，但因体积小重量轻，对比度和清晰度高成为了市场的主流，对于我们的老家电维修工来说，不学液晶彩电的维修技术是不行了，这是我积极推出液晶彩电维修知识的主要原因。
希望能对大家有所帮助，并减少不必要的弯路。
液晶显示(LiquidCrystalDisplay)简称LCD。
LCD是个大家族，TFT(薄膜晶体管)LCD类型仅仅是其中的一种，它是在两片玻璃板之间封入液晶，在下玻璃板上配制上扫描线与寻址线(即行、列线)将其组成一个矩阵，在其交点上再制作TFT有源器件和像素电极。
如果是彩色显示，还要在微细加工方式制作上与下面矩阵像素对应的R(红)、G(绿)、 B(蓝)三种颜色的滤色膜，最后将其上与下玻璃基板对齐、封盒、灌注、堵孔等一系列工艺制成液晶片。
因为液晶本身不发光，必须要靠调制外界光才能达到显示目的，所以在LCD显示屏模块中就有了发光的装置--冷阴极荧光灯CCF，这是一种依靠冷阴极气体放电，激发荧光粉而发光的光源。
掺有少量水银的稀薄气体在高电压下会产生电离，被电离的气体的二次电子发射轰击水银蒸汽，使水银蒸气激发，发射出紫外线，紫外线激发涂布于管壁的荧光粉层，使其发光。
发光的CCF灯管通过特殊的导光板和匀光板，使其与液晶片大小一致，紧贴于液晶显示面板，用作背景光，从而达到显示图像的目的。
通过调节背光灯亮度或者调节液晶片中的薄膜晶体管的导光度从而达到调节图像亮度、对比度的目的。
液晶电视主要由显示屏、信号处理电路、背光灯电路构成。
其显示屏是一个模块，信号处理主要由高频电路图象处理A/D电路、伴音电路、控制电路等构成。
背光灯电路是一个逆变电路，用于点亮显示屏内灯管的作用。
维修实例：1、白光栅，有伴音(15AAB/8TT1机芯)维修：通电开机，发现屏幕为白屏，但有伴音，分析此故障为液晶屏没有工作所致造成，查显示屏的+5V供电及行、场信号，发现没有+5V供电，查线路为主板L21，+5V供电电感开路更换后OK!2、无光栅，有伴音(20AAA/8TT1机芯)维修：开机后发现在强光下隐约可见图像，分析认为本机为背光灯未工作所致，拆机后通电后发现背光板无高压产生，查背光板供电及背光控制电平，用万用表测主板J6处电压。
海信牌大屏幕OM8373系列彩色电视接收机维
海信牌大屏幕OM8373系列彩色电视接收机维修手册包含如下机型：TF2919CF、TF2967CF、TF2566CH、TF2568CH、TF2511HF、TC2577DH。
一、产品介绍 (3)（一）产品外观介绍 (3)（二）产品功能规格、特点介绍 (3)（三）产品差异介绍 (3)（1）各个机型之间的差异 (3)（2）派生机差异说明 (4)二、方案概述 (5)三、原理说明 (5)（一）电源部分 (6)四、机芯调试 (11)五、故障现象及原因分析 (15)六、附：相关图片 (16)一、产品介绍（一）产品外观介绍OM8373系列产品涵盖外观系列比较多，11系列、19系列、66系列、67系列、68系列、77系列等，颜色以银白套黑、银白套亚光黑为主，时尚大方。
请见六附相关图片。
（二）产品功能规格、特点介绍本系列机型采用了飞利浦最新推出的N3版本超大规模集成电路OM8373/TDA9373，该系列超大规模集成电路将微处理器和主信号处理芯片合二为一，称为超级单片（简称为UOC）。
该芯片具有功能先进、外围元器件少、工艺调整简单等特点，可以进一步降低成本、提高性能。
在大屏幕OM8373系列机芯上派生开发的新品包含如下机型：TF2919CF、TF2967CF、TF2566CH、TF2568CH、TF2511HF、TC2577DH。
本系列机型主要具有以下功能特点：●全I2C总线控制，整机无调整点（＋B电源调整除外）●多制式及470MHZ CATV频段接收，彩色、200频道节目存储●超黑涂层、高精度聚焦显像管●可选中/英文双语言屏幕显示、黑背景控制、动态屏幕保护功能●全自动选台，手动选台，自动频率微调●各种黑电平延伸、自动白峰限制电路、暗平衡自动调整电路等画质提高电路●定时开/关机、频道拷贝、频道交换功能，自动转换频道、无信号自动关机功能。
●具有完善的密码锁定、限时收看、预设编程收看功能。
●内置日历、游戏等多种附加功能●具备视频S输入端子、YUV输入端子、一路AV输入、一路侧AV输入、一路AV输出由于采用了全I2C总线控制功能，各种功能的组合直接通过模块来实现，微处理器自动进行识别，提高了企业自我开发的自由度，又极大的方便了用户使用。
视放与显像管电路的故障维修
视放与显像管电路的故障维修
拓展3. 极间打火 彩色显像管内部极间打火，通常在第二阳极与加速极或聚焦极
之间发生，其他电极打火并不多见。其故障现象是：管内呈现 紫红色辉光，可听到“啪、啪”声，荧光屏上出现密集的白条 或白点。对于偶然打火的显像管可采取加强外部电路保护措施 的方法来解决，或者设法调整电路元件，适当降低打火电极的 电压。对于严重打火的显像管，则只能采用更换的方法。
现故障引起，(RP501、RP502)。 检修部位：RP501、RP502
视放与显像管电路的故障维修
视放与显像管的常见故障 2. 散焦、开机一会自动恢复正常。 出现这种故障的原因是视放板与显像管连接的管座机触不良引
起的。 这种故障现象的重点检修部位：显像管管座
视放与显像管电路的故障维修
视放与显像管电路的故障维修
综合实训 4. 实训步骤： 第一步：通电观察故障现象。打开电视机有图像、有伴音。 第二步：打开电视机后盖，抽出电路板，通电测量，用万用表测量视放管基极电压，关机
瞬间没有电压加上，进一步测量亮点消除电路，开机测量V507各级电压， b=12V,c=0V,e=12V。结果电压正常。关机瞬间测量e=12V、c=0V，集电极电压不对应为 12V。经检测V507损坏。 第三步：更换同型号的元件，清理杂物，通电试机，电视机恢复正常，故障排除。 第四步：将电视机重新组装好，整理现场，维修完毕。 第五步：填写实训报告
工具仪表的准备： 1. 万用表 常用工具一套：钳子、螺丝刀、镊子等。 4. 隔离变压器一个，220V150W。 5. 电路图一份，康佳T2979D。 6. 相应的电视机使用的元件。 7. 相应故障电视机一台。 8. 示波器一台。
视放与显像管的常见故障 3. 无光栅、无图像、无字符。 这种故障的原因主要是灯丝电压、加速级电压、阴极电压和视
彩电维修经验
行输出级的检修如手摸行管发烫，高压打火，光栅四周不着边。
可以怀疑高压包FBT初级线圈存在短路，一旦FBT初级线圈短路就会出现：（1）行管电流增加，使其行管发烫。
（2）由于FBT初级线圈的一部分短路后，次级电压必然升高，使其高压打火，光栅四周不着边。
为何高压升高后，光栅四周不着边，这是因为高压升高后，行场偏转的供电并没有增加，所以偏转力度不够造成。
如何判断FBT的质量和行负载的交流短路？大量的检修实例告诉我们：18英寸～25英寸的彩电行管C极电流，在中等亮度，行管C极供电电压（通常所说的+B1电压）及负载正常的情况下一般为280～400mA；25英寸以上一般为400～500mA，这是因为屏幕尺寸达25英寸以上，+B1电压也相对较高，达140V或以上，所以电流值不会增加很多。
热而行负载（行偏转线圈，FBT，枕校电路）其中任何一个短路，行管工作电流值均会超出上述值很多，甚至会使并联型开关电源停振，或过流保护电路动作。
下面谈谈如何确定短路点或FBT的质量问题，检修可按下列步骤进行。
（1）拔掉行偏转线圈插头，若有枕校电路（含水平，垂直枕校电路），请切断枕校电路。
（2）用空心针头或吸锡器断开FBT除行管C极和+B供电回路的两个焊脚外的所以引脚与印板的连接。
（3）检查开关电源+B电压是否正常，不正常应排除开关电源故障，使其正常。
（4）在行管供电端串一只毫安表，测量FBT初级绕组空载电流，正常情况下为40～70mA。
（此值越小，FBT 质量越好）。
若为70～120mA，说明FBT电感量不足或损耗大，这样的FBT最好不要上机使用。
若电流大于120mA，说明FBT存在短路，此值越大，短路越严重。
（5）再依次接通行偏转线圈和枕校电路，若接通上述某路负载后，电流猛增至500mA以上，则说明该路存在短路故障。
因某种原因使“行变”短路时,其电感量L_Y 将变小,根据“行管”最大电流公式Icp=(Ec)/(Ly)·(Is)/2得知.行电流将增大(据检修经验:54cm/21英寸彩电正常电流为250～400mA 左右;64cm/25英寸为300～650mA、74cm/29英寸为600～900mA),以54cm 彩电为例,行电流增大为800mA 左右,同时+B 电压下跌至60V 左右。
彩电维修
《彩电维修》课程标准要点一、课程说明二、课程性质与任务三、课程设计思路四、课程教学目标五、课程内容与要求六、实施建议《彩电维修》课程标准一、课程说明二、课程性质与任务《彩电维修》课程是我校电子技术应用专业的一门专业课程，它具有理论性与实践性都很强的特点，定位为我校电子技术应用专业的专业核心课程。
本课程任务以培养高级技工学校电子技术应用专业学生“家用电子产品维修（中级）工”职业能力为重点，按照电子行业企业第一线生产、管理和技术服务对从业人员的要求，设计典型工作任务，推进任务驱动、项目导向、模块教学等教学做一体的教学模式改革，让学生在做中学，学中做，逐步提高学生的职业岗位能力。
具体要求学生掌握彩电整机电路的分析；熟练运用彩电维修仪器测量电路参数、分析与判断电路故障；掌握彩色维修技术；掌握高频基础知识；具备彩色电视常见故障的分析与处理能力；掌握总线控制彩电整机调试与维修；掌握数字液晶彩电整机维修；掌握电子设备检测、维修、故障处理；能对电子产品的线路进行测绘。
三、课程设计思路（一）校企共建课程积极开展彩电质检员、彩电工艺员、彩电维修技术员、电视系统助理设计开发员以及无线电调试工、家用电子产品维修工、电子产品装调工等职业岗位的调研，与合作企业生产一线的专家一起共同开展职业岗位能力解构和分析，准确把握技能人才的知识、能力、态度要求，共建基于工作过程的《彩电维修》、《彩电维修任务单》。
（二）以职业能力培养为目标选取教学内容按照“彩电的使用→彩电拆装→实物认识→仪器仪表的操作→彩电质量鉴别→彩电电路图的识读→电子元器件的识别与检测→彩电装调→工艺文件编写→彩电故障的分析、判断与维修→电视新技术的应用→技能鉴定考证”的流程精心设计教学内容，充分体现能力、知识和素质的培养。
（三）考核方式多维化完善以培养职业能力为核心的课程考核标准和考核大纲，加强实践环节考核、职业能力考核的比重，充实试题库。
坚持实践性考核与理论性考核相结合的多维评价主体（学生、教师、现场专家），逐步增加实践性考核的比重，同时将企业评价（顶岗实践等）和社会评价（省、部级技能竞赛、职业鉴定等）纳入考核评价体系。
三洋彩色电视维修手册
CRT-TV FC7BR系列技术手册
n 规格及主要部品
规格说明
AUTO、PAL、 SECAM、
接收制式 NTSC、NTSC4.43
AUTO、BG、I、DK、 M
频道范围
VHF： C1 - C12 UHF： C13 - C57 CATV： Z1-Z37
AV1输入: 视频X1 音频X2 可使用电源范围 AC176V~242V，50Hz/60Hz
产品安全提示
在电视机内更换任何一个部品的时候都要考虑产品安全性，尤其是在部品表和电路图中带有 标记的部品 更要注意。特别强调，只有本手册部品表中所标明的部品才能用来替代带有 标记的部品。在替代带有 标记的部品时，其额定功率及额定电压不允许有偏差。
SM-BD2AS.indd 3
2007.9.22 9:06:09 AM
⑦⑥ ⑤
④
③②①
TV/AV MENU -
+
P
ڷہ
① 主电源开/关键 ② 遥控器接收器 ③ 待机及电源指示灯
④ 台位增/减键 ⑤ 音量（+，-）键 ⑥ 菜单键
⑦ 电视/视频选择键 ⑧ 音频输入端子-AV2 IN ⑨ 视频输入端子-AV2 IN
端子分布
监视器视频 输出端子
监视器音频 输出端子
音频输入 端子-AV1
CRT-TV FC7BR系列技术手册
三洋彩色电视
FC7BR系列维修技术手册
SM-BD2AS.indd 1
适用机型：CK21FS30 CK21FS50
批准
审核
编制 李金德
发行编号： 发行单位：东莞华强三洋电子有限公司 发行日期：
2007.9.22 9:06:05 AM
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
彩色电视机维修技术
第一篇：彩色电视机维修技术（上）
一、维修前的准备
修理彩色电视机需要先对电视机有一定的了解，因此在
进行维修操作前需要先了解一些基本电子原理和电路基础知识。
同时，维修过程中需要使用一些工具和设备，如多用途电表、检波器、吸锡器、电烙铁等，需确保这些设备工作正常。
最后，维修过程中需要注意安全，避免电击和触电事故的发生。
二、电视开机无显示
电视开机无显示可能是电视机主要部件损坏所致。
一般
来说，可以通过以下步骤进行检修。
1.检查电源
首先检查电源供应是否正常。
如果电源供应正常而电视
机还是无法启动，那么可能是因为电视机主缆线断路或松动，或者是开关电源故障所致，此时需要仔细检查电源连接线是否有松动或破损，或者检查开关电源电路是否正常。
2.检查高压滤波电容
如果电视开机后出现电压慢慢升高然后熄灭的故障现象，则可能是高压滤波电容故障所致。
此时需要检查高压滤波电容是否正常，如若故障，则换上新的高压滤波电容即可。
3.检查各种电路元件
如果电视机主要部件损坏的可能性很大，那么需要逐一
检查电视机各个元件并进行测试，除了频道转换器和AF板其
他电路板都需要检查。
一般来说，在电视机主要部件坏了的情
况下，一般会出现音响正常、图像不清晰、颜色失真等问题，此时需要按照一定的顺序依次排查。
三、电视画面过暗或过亮
如果电视画面过暗或过亮，则可能是背光灯或背光灯驱
动电路或TCON的故障所致。
在检查故障时，需注意以下三点。
1.检查背光灯
由于背光灯是电视机画面亮度的主要来源，因此在检查
故障时第一步就应该是检查背光灯。
在检查前，需要将TV设
置成静音模式。
然后，使用多用途电表或检波器来测量背光灯的电源是否正常，如若不正常，则需要仔细检查背光灯的连接线，或更换背光灯。
2.检查背光灯驱动电路
背光灯驱动电路通常是由MOSFET发挥作用的。
因此在检
查时，首先要检查MOSFET是否正常，运用多用途电表或检波
器进行检查。
如果背光灯驱动电路故障，则需要更换背光灯驱动电路。
3.检查TCON
如果背光灯和背光灯驱动电路都正常，那么故障可能出
现在TCON上。
为了排除故障，我们需要检查TCON电路是否正常。
如果故障出现在TCON上，那么TCON可能需要更换。
以上就是电视机维修过程中常见的一些故障排查方式。
在排查故障时，要认真仔细，不可以掉以轻心，以免造成不必要的损失。
