机械制图点线面试卷
《机械制图》第 1 页 共 4 页
《机械制图》第三章
点、线、面测试卷
班级_______姓名_________计分______
一、填空（16分）
1． 空间A点的三面投影正面，水平面，侧面投影分别用___,____,____表示。
其投影规律是_________,___________,____________。
2． 点的坐标确定了点到投影面的距离，其中X.Y.Z坐标分别表示点到
____,____,____面的距离.
3． 空间两点A(10,12,20),B（10,30,20）为______点，我们说A在B正_____
方。
4． 水平线上所有点的____坐标相同，它的_____面投影反映实长，其它投影同
垂直于______轴。正平线上所有点的____坐标相同，它的____面投影反映实
长，其他各面投影同垂直于_____轴。
5． 铅垂线上所有点只有____坐标不同，其投影在____面上积聚，其它各面投影
同平行于_____轴。
6． 正平面上所有点的_____坐标相同，其投影在____面上反映实形，其它各面
投影___________,且同垂直于_______轴。
7． 水平线与V面夹角就是水平线的_____面投影与____轴的夹角，侧平线与H
面的夹角就是其_______面投影与____轴的夹角。
8． 三视图的投影规律是_________,_________,_________。机械图样是采用的
是______投影法中的_____投影来表达形体的。
二、弄清投影方向，在三视图中填写形体的方位。（4分）
三、看懂直线AB空间位置，写出各端点坐标做其三视图（坐标在图中量取）（10分）
A( , , ) B( , , )
《机械制图》第 2 页 共 4 页
四、点线面综合题（70分）
1．根据点的坐标填空。（7分）
A点在___________
B点在___________
D点在___________
最高点是_________
最左点是_________
最前点是_________
A点在E点的_____方、
______方、_____方。
B、E两点称为______点。
直线CF是______线，BF是_______线，AE是______线，三角形BDF是______面。
2．根据点的投影规律完成点A,B的三面投影。（6分）
3．已知A点在V面上它到H、W距离分别为17、25毫米，B点在A点的下方12毫米，
X Y Z
A 25 30 35
B 20 0 5
C 35 20 0
D 0 0 20
E 20 25 5
F 30 0 0
坐标
点
Y
W
Y
H
X
O
Z
b
//
a
/
a
b
/
《机械制图》第 3 页 共 4 页
右方16毫米，前方20毫米，写出A、B两点坐标并求出它们的投影。（7分）
4．直线AB为正平线，实长20毫米，它与W面的夹角为30度，A点在W面上它到V，
H面距离分别是20，30毫米，求做AB投影。（12分）
5．AB直线两端点在H面重影，A点居上它们的高度差为25毫米，B(15，12,4)，求
AB的三面投影。（12分）
O
X
Y
H
Y
W
Z
O
X
Y
H
Y
W
Z
O
X
Y
H
Y
W
Z
《机械制图》第 4 页 共 4 页
6．已知三角形平面A（15，20，30），B（5，20，7），C（30，20,12）求做三角形ABC
的三面投影。（10分）
7．已知平面的两面投影求第三面投影。（16分）
O
X
Y
H
Y
W
Z
机械制图8套试卷及问题详解(2)
三、求圆柱被截切后的W面投影。〔10分〕
四、补画相贯线的V面投影。〔10分〕
五、根据主左视图，求作俯视图。〔10分〕
六、根据主俯视图，求作左视图。〔10分〕
七、用平行平面将主视图改画成全剖视图。〔10分〕
八、判断如下螺纹画法的正误，正确的打“√〞,错误的打“×〞。〔8分〕
五、根据两视图补画第三视图。〔12分〕
六、分析如下螺纹画法的错误,正确的打“√〞,错误的打“×〞。〔8分〕
( )( ) ( ) ( )
七、在指定位置将主视图画成全剖视图。〔16分〕
八、读齿轮轴零件图，在指定位置补画A-A断面图，并回答如下问题。〔15分〕
1．说明M12×1.5-6g含义：___________________________。
2．指出该零件在长、宽、高三个方向的主要尺寸基准。
3．说明Φ40H7的意义。
4．说明M8—7H的含义。
5．完成A-A剖视图。
6．说明符号的含义。
答案：
1.该零件图中，主视图采用了局部剖视，左视图采用半剖视图，俯视图采用全剖视图
2.长度方向的基准是长度对称线，高度方向基准是零件底边，宽度方向是宽度对称线。
4. M68╳2表示，公称直径为68mm的普通细牙螺纹，M为螺纹代号，2为螺距。
μm.；
后者表示，是由不去除材料的方法获得的零件外表。
一、在平面ABC内作一条水平线，使其到H面的距离为10mm。(10分)
二、作平面△ABC和平面△EFG的交线，并判别可见性。(10分)
三、根据给出的视图，补画第三视图或视图中所缺的图线。(14分，每题7分)
Z
o
X YW
机械制图试题+答案 (2)
机械制图试题+答案一、单选题（共87题，每题1分，共87分）1.主视图与俯视图反映物体的长度――______。
A、宽相等B、长对正C、高平齐正确答案：B2.主视图与左视图反映物体的高度――______。
A、长对正B、宽相等C、高平齐正确答案：C3.圆规用来画______。
A、等分直线B、截取线段C、圆或圆弧正确答案：C4.三视图只能表达其______，而不能表达其大小。
A、都可以B、形状C、尺寸正确答案：B5.尺寸线和尺寸界线用______绘制。
A、粗实线B、细虚线C、细实线正确答案：C6.三投影体系的构成中，“三面”指：正面，侧面和______。
A、顶面B、水平面C、底面正确答案：B7.如果需要改变标题栏的方位时，必须将其旋转至图纸的______。
A、左下角B、左上角C、右上角D、右下角正确答案：C8.尺寸线和尺寸界线用______画出。
A、细实线B、细虚线C、粗实线正确答案：A9.注写线性尺寸数字时，如尺寸线为水平方向时，尺寸数字规定由______向______书写，字头向上。
A、左，右B、下，上C、上，下D、右，左正确答案：A10.投射线与投影面垂直的平行投影法称为______。
A、中心投影法B、正投影法C、斜投影法11.在比例的列表中有带括号的，有不带括号的，我们在选用时优先选用______。
A、都可以B、不带括号C、带括号正确答案：B12.留装订边的图纸，其装订边宽度一律为______。
A、30mmB、15mmC、25mmD、20mm正确答案：C13.垂直于水平面的直线称为______。
A、正垂线B、侧垂线C、铅垂线正确答案：C14.平行于水平面的平面称为______。
A、正平面B、侧平面C、水平面正确答案：C15.平行于正面的直线称为______。
A、水平线B、正平线C、侧平线16.当圆的直径小于______mm时，可以用细实线代替细点画线。
A、10B、15C、8正确答案：C17.直径符号是______。

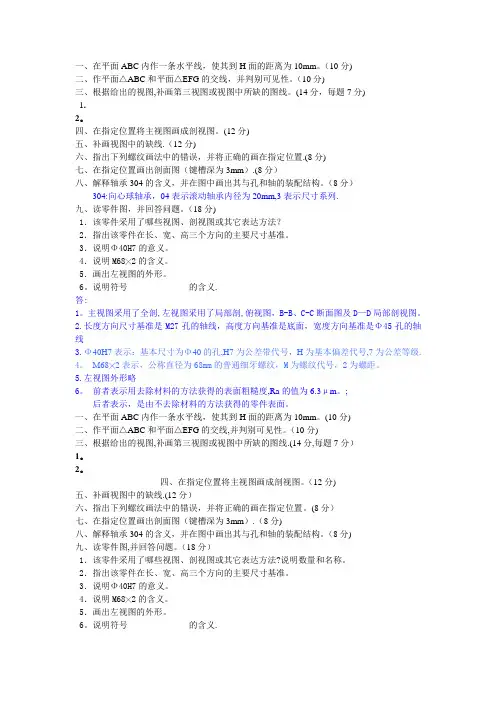

机械制图8套试卷及答案(2)
一、在平面ABC内作一条水平线，使其到H面的距离为10mm。
（10分)二、作平面△ABC和平面△EFG的交线，并判别可见性。
（10分)三、根据给出的视图,补画第三视图或视图中所缺的图线。
(14分，每题7分)1.2。
四、在指定位置将主视图画成剖视图。
(12分)五、补画视图中的缺线.（12分)六、指出下列螺纹画法中的错误，并将正确的画在指定位置.(8分)七、在指定位置画出剖面图（键槽深为3mm）.(8分）八、解释轴承304的含义，并在图中画出其与孔和轴的装配结构。
（8分）304:向心球轴承，04表示滚动轴承内径为20mm,3表示尺寸系列.九、读零件图，并回答问题。
（18分)1．该零件采用了哪些视图、剖视图或其它表达方法？2．指出该零件在长、宽、高三个方向的主要尺寸基准。
3．说明Φ40H7的意义。
4．说明M68╳2的含义。
5．画出左视图的外形。
6。
说明符号的含义.答:1。
主视图采用了全剖,左视图采用了局部剖,俯视图，B-B、C-C断面图及D—D局部剖视图。
2.长度方向尺寸基准是M27孔的轴线，高度方向基准是底面，宽度方向基准是Φ45孔的轴线3.Φ40H7表示：基本尺寸为Φ40的孔,H7为公差带代号，H为基本偏差代号,7为公差等级. 4。
M68╳2表示，公称直径为68mm的普通细牙螺纹，M为螺纹代号，2为螺距。
5.左视图外形略6。
前者表示用去除材料的方法获得的表面粗糙度,Ra的值为6.3μm。
;后者表示，是由不去除材料的方法获得的零件表面。
一、在平面ABC内作一条水平线，使其到H面的距离为10mm。
(10分)二、作平面△ABC和平面△EFG的交线,并判别可见性。
（10分)三、根据给出的视图,补画第三视图或视图中所缺的图线.(14分,每题7分）1。
2。
四、在指定位置将主视图画成剖视图。
（12分)五、补画视图中的缺线.(12分）六、指出下列螺纹画法中的错误，并将正确的画在指定位置。
(8分）七、在指定位置画出剖面图（键槽深为3mm）.（8分)八、解释轴承304的含义，并在图中画出其与孔和轴的装配结构。
【2024版】工程制图试题及答案
5. 已知平面与V面的倾角为30°，正确的投影图为 。
（1） （2） （3） 6．图示断面的正确画法是（ ）。
（4）
7.判断下列各图是否表示平面。 8．正确的左视图是（ ）。
三、点线面题：（48分）
1
10 – 4
2 已知三角形ABC的AC边是侧垂线，完成三角形的水
平投影。
X
a
c
b
3、
6.同一机件如采用不同的比例画出图样，则其图形大小___
___（相同，不同），但图上所标注的尺寸数值是___ ___
（一样的，不一样的）。
7.图形是圆、大于半圆注______尺寸；图形是半圆、小于半
圆注_____尺寸。
p q
p q
p q
一判断立体表面上指定线段、平面相对于投影面的位置，将结果填 写在右下表中。
线段AB
线
线段BC
线
线段CD
线
平面P
面
平面Q
面
平面R
面
二、判断与选择题：(24分） 1.已知一立体的轴测图，按箭头所指的方向的视图是 。
2．已知物体的主俯视图，正确的左视图是（ ）。
3.已知圆柱被截取切后的主、俯视图，正确的左视图是（ ）
4．已知主视图和俯视图，正确的左视图是（ ）。 (A) (B) (C) (D)
建筑工程制图试题
一、填空题 (28分)
1．投影法分
和
两大类。
2．在点的三面投影图中，aax反映点A到
反映点A到
面的距离。
面的距离，a’az
3．绘制机械图样时采用的比例，为 机件要素的线性
尺寸与 机件相应要素的线性之比。
4．正垂面上的圆在V面上的投影为

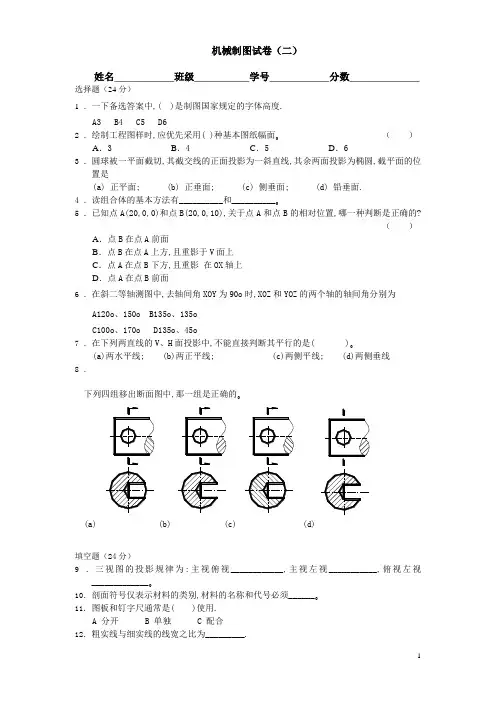

机械制图试卷(二)(含答案)
机械制图试卷（二）姓名____________班级___________学号____________分数______________ 选择题（24分）1 ．一下备选答案中,( )是制图国家规定的字体高度.A3 B4 C5 D62 ．绘制工程图样时,应优先采用( )种基本图纸幅面｡ （ ）A ．3B ．4C ．5D ．63 ．圆球被一平面截切,其截交线的正面投影为一斜直线,其余两面投影为椭圆,截平面的位置是(a) 正平面; (b) 正垂面; (c) 侧垂面; (d) 铅垂面.4 ．读组合体的基本方法有__________和__________｡5 ．已知点A(20,0,0)和点B(20,0,10),关于点A 和点B 的相对位置,哪一种判断是正确的?（ ）A ．点B 在点A 前面B ．点B 在点A 上方,且重影于V 面上C ．点A 在点B 下方,且重影 在OX 轴上D ．点A 在点B 前面6 ．在斜二等轴测图中,去轴间角XOY 为90o 时,XOZ 和YOZ 的两个轴的轴间角分别为A120o 、150o B135o 、135oC100o 、170o D135o 、45o7 ．在下列两直线的V 、H 面投影中,不能直接判断其平行的是( )｡(a)两水平线; (b)两正平线; (c)两侧平线; (d)两侧垂线 8 ．填空题（24分）9 ．三视图的投影规律为:主视俯视____________,主视左视___________,俯视左视_____________｡10．剖面符号仅表示材料的类别,材料的名称和代号必须______｡11．图板和钉字尺通常是( )使用.A 分开B 单独C 配合12．粗实线与细实线的线宽之比为_________.下列四组移出断面图中,那一组是正确的｡(a) (b) (c) (d)13．比例为图中图形与其实物相应要素的线性尺寸之比,有________比例,_______比例和________比例｡14．在装配图中,宽度小于或等于______mm的狭小面积的剖面,可用______代替剖面符号｡15．机件的真实大小以图样上所注的_______为依据｡图样中所注的尺寸一般是以_________为单位,此时可不标注单位名称｡16．对于装配图中若干相同的零件组如螺栓连接等,可仅详细的画出一组或几组,其余只需表示______｡判断题（12分）17．零件图的主视图应选择稳定放置的位置.( )18．相互连接的两段弧,其圆心和切点位于同一条直线上.( )19．标注尺寸时,应尽可能使用字母20．一般把圆的直径标注在非圆的视图上解答题（40分）21．补画出基本体的左视图,并求作出其表面上点的其它投影｡(d )cb'(a')22．补主视图中所缺的图线｡23．标注零件尺寸,按图取整数,并回答下面的问题. 24．补齐图形中的线条｡机械制图试卷2参考答案选择题（24分）1. .C2. .C3. b4. .读组合体的基本方法有形体分析法和线面分析法｡5. C6. .B7. C8. .C填空题（24分）9. .三视图的投影规律为:主视俯视长对正,主视左视高平齐,俯视左视宽相等｡10. .剖面符号仅表示材料的类别,材料的名称和代号必须另行注明｡11. C12. 2:113. .原值缩小放大14. .在装配图中,宽度小于或等于2mm的狭小面积的剖面,可用涂黑代替剖面符号｡15. .尺寸数值 mm(或毫米)16. .对于装配图中若干相同的零件组如螺栓连接等,可仅详细的画出一组或几组,其余只需表示装配位置判断题（12分）17. ×18. √19. (×)20. (√)解答题（40分）21.补画出基本体的左视图,并求作出其表面上点的其它投影｡22.补主视图中所缺的图线｡23.标注零件尺寸,按图取整数,并回答下面的问题.24.补齐图形中的线条｡。
