08防水施工作业指导书(10号线)

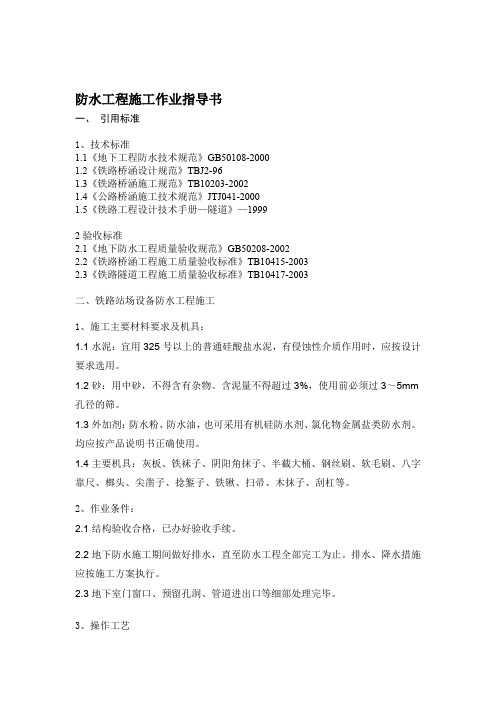

防水工程施工作业指导书内容
防水工程施工作业指导书一、引用标准1、技术标准1.1《地下工程防水技术规范》GB50108-20001.2《铁路桥涵设计规范》TBJ2-961.3《铁路桥涵施工规范》TB10203-20021.4《公路桥涵施工技术规范》JTJ041-20001.5《铁路工程设计技术手册—隧道》—19992验收标准2.1《地下防水工程质量验收规范》GB50208-20022.2《铁路桥涵工程施工质量验收标准》TB10415-20032.3《铁路隧道工程施工质量验收标准》TB10417-2003二、铁路站场设备防水工程施工1、施工主要材料要求及机具：1.1水泥：宜用325号以上的普通硅酸盐水泥，有侵蚀性介质作用时，应按设计要求选用。
1.2砂：用中砂，不得含有杂物。
含泥量不得超过3%，使用前必须过3～5mm 孔径的筛。
1.3外加剂：防水粉、防水油，也可采用有机硅防水剂、氯化物金属盐类防水剂。
均应按产品说明书正确使用。
1.4主要机具：灰板、铁袜子、阴阳角抹子、半截大桶、钢丝刷、软毛刷、八字靠尺、榔头、尖凿子、捻錾子、铁锹、扫帚、木抹子、刮杠等。
2、作业条件：2.1结构验收合格，已办好验收手续。
2.2地下防水施工期间做好排水，直至防水工程全部完工为止。
排水、降水措施应按施工方案执行。
2.3地下室门窗口、预留孔洞、管道进出口等细部处理完毕。
3、操作工艺13.1工艺流程如下：刷水泥素浆抹底层砂浆墙、地面基层处理刷水泥砂浆刷水泥素浆抹面层砂浆护养基层处理：3.2水泥混凝土墙面如有蜂窝及松散的混凝土，要剔掉，用水冲刷干净，然后用1：3a)％火碱水溶液刷洗干净，混干硬性水泥砂浆捻实。
表面油污应用10：砂浆抹平或用12 凝土表面应凿毛。
穿墙预埋管露出基层，12mm 砖墙抹防水层时，必须在砌砖时划缝，深度为b)10～干硬性水泥砂浆捻实。
管道2深的槽，用1：60mm30mm在其周围剔成20～宽，50～穿墙应按设计要求做好防水处理，并办理隐检手续。
防水层及保护层施工作业指导书
防水层及保护层施工作业指导书一、前言防水层及保护层是建筑施工中保障建筑物安全、可靠的重要工程之一。
本指导书将为您介绍如何进行防水层及保护层的施工作业，以确保施工顺利进行且达到预期效果。
二、材料准备1.防水材料：如沥青防水卷材、水泥防水涂料、PVC卷材等。
2.防水层基层：一般为混凝土基层，需要保证基层表面平整度，并注意检查是否有裂缝、凹凸等问题。
3.防水层辅材：如角铁、钢丝网等。
4.保护层材料：如石子、沙子等。
5.保护层基层：一般为混凝土基层，需要保证基层表面平整度，并注意检查是否有裂缝、凹凸等问题。
6.其它：需要的工具及耗材，如刷子、刮刀、镘刀、锤子、胶水等。
三、施工步骤1.基层处理：首先对基层进行表面处理，清除杂物，清洗基层表面，确保基层表面没有油污、灰尘等不干净的东西。
如果基层存在裂缝、凹凸不平等问题，应先进行修补。
钢筋破损应检查并修复。
2.防水层材料处理：对于卷材防水材料，应根据需要切割成所要的长度，并在防水材料上刷上底漆，确保防水材料有良好的粘附性。
对于涂料防水材料，应按厂家要求调配好防水涂料。
3.施工：在进行施工之前，应检查天气情况，避免在雨天进行防水施工。
防水卷材应从低到高依次铺设，铺设时应将防水卷材铺满基层并且拼缝处不能留有缝隙，拼接处应该进行卷材处理和胶粘剂处理。
涂料防水材料主要是采用刷涂法，在基层表面匀称的涂上一层防水涂料，涂刷完成后要等待涂料干透。
涂布层要求匀称，不得出现漏刷，刷数达到厂家要求。
4.防水层辅材施工：角铁与钢丝网是防水层的辅助材料，需在防水材料施工前将其预留铺设位置，固定于基层上。
铺设角铁与钢丝网后再施工防水卷材或涂料，确保辅助材料与基层、防水材料均牢固。
5.保护层施工：在进行保护层施工之前，应待防水层干透。
保护层施工主要包括石子、沙子等材料的覆盖。
石子应根据建筑设计要求精心选料，摆放要求出满足设计要求的斜坡，好让雨水流动。
同时，石子数量、大小要保证均匀性。
6.防水工程验收：验收工作应在保护层施工完成后进行。
防水作业指导书
编号：ZDA-文件名称防水作业指导书指导内容：一、防水材料：SBS3+4热熔，水泥基渗透结晶防水材料。
二、操作工艺1、工艺流程：基层处理→基层处理剂涂刷→附加层施工→第一层SBS防水卷材铺贴→第二层SBS 防水卷材铺贴→卷材收头粘结、接头密封→验收→防水保护层施工→回填土施工。
2、基层处理：地下室结构施工完毕并经验收合格后，开始进行地下室外墙防水施工。
将外墙上气泡用水泥腻子刮平，同时将墙面粘连的砂浆、突出物、螺杆头用小铲铲除或用水泥砂浆抹成1：6的缓坡。
外墙阴阳角做半径为50mm的圆弧形。
使外墙面达到规范规定的防水基层要求（基层要求同底板防水基层部分）。
同时拆除临时保护墙，并将卷材甩槎整理好，对于受损的部位必须先行修理。
3、基层处理剂涂刷：采用专用基层处理剂，稀释后在基层表面均匀涂刷一遍。
涂刷基层处理剂时，要按一个方向进行，厚薄均匀，不漏底、不堆积。
待基层处理剂干燥后（干燥4小时，手感不粘），即可进行阴阳角附加层施工及墙面卷材的施工。
4、铺贴附加层：管根、后浇带、阴阳角等部位加铺一层同质卷材附加层，将卷材裁成相应的形状进行粘结（图示见下页），宽度50cm（超过转折处或后浇带250mm）。
卷材与管根连接要求见下页图。
附加层施工必须粘贴牢固，施工要细心。
项目质检员对此部位专门做隐蔽工程检查，并作书面记录。
5、外墙立面SBS防水卷材铺贴：为保证卷材铺贴质量，方便操作，卷材施工应按工序施工，依次如下：5.1首先，用小白线和彩色粉弹线分档、确定卷材实际铺贴位置、铺贴间距，应符合有关卷材铺贴技术要求(见第三条“技术质量要求及注意事项”所述)。
5.2然后选择底板西南角一个区范围做样板。
经项目验收合格后，进行大面积施工。
施工负责人：指导人：被指导人：指导时间：编号：ZDA-文件名称 防水作业指导书指导内容：阳角折裁图折线裁线阳角附加层图250250阳角折式图阳角成型图250250卷材阳角裁剪配件5.3按分档位置要求，将改性沥青防水卷材按铺贴长度和弹线尺寸裁剪并卷好备用，外墙防水层直接从底板甩出的接头开始，按搭接要求从下往上进行外墙防水层施工。
地下防水工程施工作业指导书
地下防水工程施工作业指导书一、地下防水工程施工注意事项1、地下防水工程施工期间，地下水位应降低至防水工程底部最低标高以下，不小于300mm，直至防水工程全部完成为止。
2、基坑周围应设排水系统，防止地表水流入基坑。
3、基坑中不应积水，如有积水，应予排除，严禁带水或带泥浆进行防水工程施工。
4、施工前，按工艺标准及设计要求，编制相应的施工方案；施工期间各工种应相互协调，密切配合；施工完成后，注意产品保护，不应损坏。
5、防水工程所用原材料必须符合工艺标准的规定，并具有出厂合格证或检验资料，必要时应予复验。
施工配合比应经试验确定，不得任意改变。
6、对有电器设备的地下工程，在防水层施工时应将电源临时切断，或采取相应的安全措施。
7、对施工照明用电应将电压降至36V以下，使用电动工具应采取安全措施。
二、本地下防水工程施工作业指导书包括防水混凝土、高聚物改性沥青防水卷材两部分的施工。
（一）防水混凝土1 施工准备1.1材料（1）水泥:标号不宜低于425号，品种宜用普通硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰质硅酸盐水泥。
如采用矿渣硅酸盐水泥必须掺用外加剂，以降低泄水率。
如遇有受侵蚀性介质作用时，应按设计要求选用水泥。
（2）砂、石:砂宜用中砂，含泥量不得大于3％。
石子最大粒径不宜大于40mm，所含泥土不得呈块状或包裹石子表面，且不得大于1％，吸水率不得大于1.5％。
（3）掺合料:粉煤灰品质在Ⅱ级以上，掺量经试验确定。
（4）外加剂:应根据具体情况采用减水剂、加气剂、防水剂及膨胀剂等。
（5）水:不含有害物质的洁净水。
1.2作业条件（1）完成钢筋、管道预埋件的隐蔽工程验收工作。
固定模板的螺栓必须穿过混凝土墙时，应采取止水措施。
止水的方法：穿墙螺栓(外加PVC套管)上，加焊止水环，止水环必须满焊。
预留管道、预埋件穿过混凝土时，采取螺栓加堵头。
（2）防水混凝土施工时，木模板应提前浇水湿润，并将落在模板内的杂物清除干净，结构内部设置的钢筋及铁丝不得接触模板。
防水板施工作业指导书
防水板施工作业指导书1.1概述隧道工程要求结构具有良好的防水、排水性能；施工中应采取防水、排水措施，创造良好的施工环境。
这里主要介绍隧道防水板施工工艺。
该适用于铁路有碴道床一般地区的Ⅱ～Ⅴ级围岩双线山岭隧道的二次衬砌和初期支护间的防水板施工。
1.2作业内容1)净空检查；2)基面处理；3)防水层铺设。
1.3施工准备1)材料准备(1)土工布：采用土工重量大于400g/㎡的土工布，其性能符合设计要求。
(2)防水板：采用厚度不小于1.5mm的防水板，抗撕裂强度≥60N，抗拉强度≥20MPa，断裂延伸率不小于400％，抗渗要求在0.3MPa下24小时不渗漏，可焊接，与衬砌砼可粘结，幅宽以4.0m为宜，有利于提高防水功能和施工的合理化；其防水卷材的性能指标符合设计要求。
(3)热熔衬垫、射钉、金属垫圈。
热熔衬垫可用热风焊枪点焊，射钉及金属垫圈用来国定土工布缓冲层。
2)机具设备混凝土打钉机、手动电热熔接器、自动双缝热熔焊接机、空气检漏器、简易作业台车。
1.4施工工艺及质量控制流程防水板施工工艺及质量控制详见“防水板施工工艺及质量控制流程图”。
1.5工艺步序说明1)基面处理防水板施作前，对隧道净空进行量测检查，对欠挖地段、凸凹不平、锚杆头外露等处基面进行处理，以满足净空及基面要求。
采用隧道断面检测仪或利用防水板铺设专用台车人工量测，并做好检测记录；切除锚杆头和钢筋头，并用细石混凝土抹平覆盖；凹坑深度比应控制在1：7以内，大于1：7的凹坑应用细石混凝土填平，太大处要补喷砼。
2)安装环纵向排水管、盲管3）按照设计图纸在初期支护和防水板之间，环向设HDPEФ50打孔波纹管，平均每4米一环；在隧道两侧边墙脚外侧防水板底端设HDPE107/93双壁打孔波纹管，HDPEФ50打孔波纹管和HDPE107/93双壁打孔波纹管均直接与隧道侧沟连通。
环纵向排水管安装采用塑料定位器或水泥钉每隔30cm对称钉设牢固。
在铺设防水板前，初期支护喷层表面漏水及时处理，采用注浆堵水或埋设排水管直接引排到边沟，应保持基面的干燥。

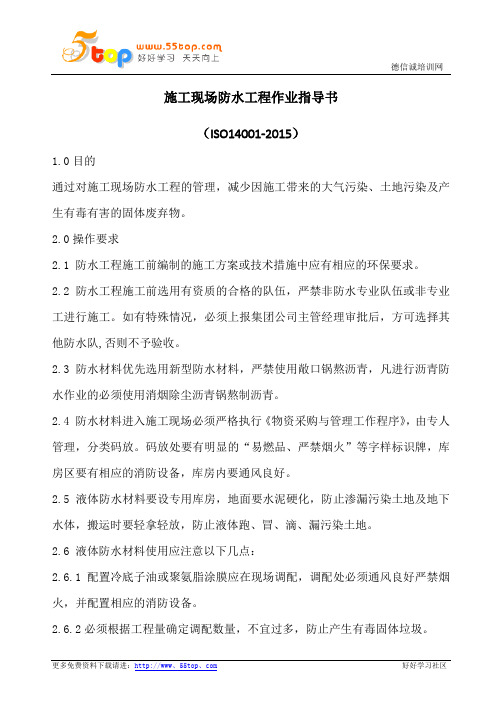

施工现场防水工程作业指导书
德信诚培训网 更多免费资料下载请进：http://www、55top、com 好好学习社区 施工现场防水工程作业指导书
（ISO14001-2015） 1.0目的 通过对施工现场防水工程的管理，减少因施工带来的大气污染、土地污染及产生有毒有害的固体废弃物。 2.0操作要求 2.1 防水工程施工前编制的施工方案或技术措施中应有相应的环保要求。 2.2 防水工程施工前选用有资质的合格的队伍，严禁非防水专业队伍或非专业工进行施工。如有特殊情况，必须上报集团公司主管经理审批后，方可选择其他防水队,否则不予验收。 2.3 防水材料优先选用新型防水材料，严禁使用敞口锅熬沥青，凡进行沥青防水作业的必须使用消烟除尘沥青锅熬制沥青。 2.4 防水材料进入施工现场必须严格执行《物资采购与管理工作程序》，由专人管理，分类码放。码放处要有明显的“易燃品、严禁烟火”等字样标识牌，库房区要有相应的消防设备，库房内要通风良好。 2.5 液体防水材料要设专用库房，地面要水泥硬化，防止渗漏污染土地及地下水体，搬运时要轻拿轻放，防止液体跑、冒、滴、漏污染土地。 2.6 液体防水材料使用应注意以下几点： 2.6.1 配置冷底子油或聚氨脂涂膜应在现场调配，调配处必须通风良好严禁烟火，并配置相应的消防设备。 2.6.2必须根据工程量确定调配数量，不宜过多，防止产生有毒固体垃圾。 德信诚培训网 更多免费资料下载请进：http://www、55top、com 好好学习社区 2.6.3 防水材料使用的油桶不得有漏缝，搬运中严禁遗洒，避免污染土地、水
源，桶内材料不宜装的过多，防止渗漏、溢出污染环境，对每天没有用完的材料，应将容器口盖封严，运回库房管理。 2.7 通风不良的场所防水作业时，应采取相应的通风、防毒或设专人看护等措施。 2.8 施工时要合理使用材料,尽可能减少废料的产生，对剩余材料要运回库房。产生的垃圾执行《污染物管理工作程序》的有关规定。 2.9 加强施工中的过程检查，确保工程质量，尽量减少和避免返工现象的发生。 2.10 施工现场严禁焚烧沥青、油毡等有毒有害物质。 2.11 对于包装材料要集中回收，按有关要求统一消纳并保存收据。
防水层施工作业指导书
防水层施工作业指导书一、设计依据1、《地下工程防水技术规范》（GB50108-2008）2、《地铁设计规范》（GB50157-2003）3、《地下铁道工程施工及验收规范》（GB50299-2003）4、《地下防水工程质量验收规范》（GB50208-2002）5、《混凝土结构耐久性设计规范》（GB/T50476-2008）6、《龙洞堡机场站及两端区间岩土工程勘察报告》(中国水电顾问集团贵阳勘测设计研究院)二、防水设计标准明挖区间隧道防水等级为二级，顶部不允许渗水，结构不允许漏水，结构表面可有少量湿渍。
总湿渍面积不应大于防水面积的2/1000，任意100m 防水面积上湿渍不超过3处，单个湿渍的最大面积不大于0.2m。
对于机电设备集中的区段（如隧道风机房等）防水等级按一级设计，结构不允许渗水，结构表面无湿渍。
三、设计原则及一般规定1、设计原则贵阳市轨道交通2号线龙洞堡机场站及两端区间地下结构的明挖区间工点防水设计应遵循"以防为主，刚柔相济，多道设防，因地制宜，综合治理"的原则。
强调结构自防水首先应保证混凝土、钢筋混凝土结构的自防水能力。
为此应采取有效技术措施，保证防水混凝土达到规范规定的密实性、抗渗性、抗裂性、防腐性和耐久性。
加强变形缝、施工缝、预埋件、预留孔洞、各型接头、各种结构断面接口等细部结构的防水措施。
针对贵阳地区的气候，附加防水层应吸取国内外类似工程结构防水的经验，以达到技术先进、经济合理、安全适用、确保防水目的。
2、一般规定1）防水设计应技术先进、方案可靠、施工简便、经济合理、使用安全，确保质量要求。
2）防水是一个系统工程，建筑结构与防水必须密切配合，当建筑结构与防水发生矛盾时，在保证建筑结构适用安全的前提下，建筑结构应服从防水。
3）明挖区间的主体结构顶底板及侧墙必须采用防水混凝土结构，并根据防水等级要求采用不同的附加防水层。
4）明挖区间结构的防水混凝土还应符合下列规定：（1）结构厚度不小于250mm；变形缝处砼结构的厚度不应小于300mm。
防水工程作业指导书
防水工程作业指导书防水工程作业指导书一、屋面防水1、1：6水泥炉渣隔热层施工工艺流程图：基层处理完毕后，即施工标高控制小隔断，保温层兼作调坡层按照小隔断的标高形成坡度，小隔断一般为水泥砂浆堆成或半砖砌块形成，间隔800～1000mm。
现浇整体保温层施工时，水泥拌合物宜采用人工搅拌，随拌随泼水泥浆直至均匀。
水灰比控制好，达到拌合物用手紧捏成团不散，稍有少许水泥浆滴下为合适。
拌合物随拌随铺，以确保水灰比准确和工程质量，铺设时应采取“分仓”施工，可用木板或钢卷尺控制宽度和厚度，宽度一般为700～900mm，虚铺厚度一般为设计厚度的130%(不包括找平层)，铺后用木柏板(木楔)拍实找平，注意泛水坡度。
水泥拌合物整浇屋面保温层，应做排气道，排气道纵横贯通，并应与大气连通的排气孔相通，排气孔的数量应根据基层的潮湿程度和屋面构造确定，一般屋面每36m2设置一个。
排气出口应埋设排气管、排气管应设置在结构层上，穿过保温层的管壁应打排气孔。
整浇保温层施工完毕表面应立即抹找平层，两者不能分两个阶段施工，找平层砂浆配合比按设计要求。
施工中应注意的事项:整浇拌合物的配合比，根据设计要求试配，并最终确定既经济又合理的配合比。
水灰比要控制好，不同的季节、温度分别做试验。
有机材料使用前要按要求做防腐处理。
排气孔应做好防水处理。
拌合物搅拌时，注意减少颗粒的破损，并应搅拌均匀。
操作时应避免材料在屋面上堆集、二次倒运，保证均质铺设。
防止边线不直、边槎不齐整、影响找坡、找平和排水。
2、SBS改性沥青屋面防水卷材施工a 施工工艺b 基层处理基层牢固，表面无大于0.3mm 的裂缝及麻面、起砂、起壳等缺陷。
基层表面平整光滑，均匀一致，排水坡度符合设计要求。
基层必须干燥，以基层面泛白为准。
测定方法是将1m2的卷材平摊干铺在基层表面上，静置3～4h 后揭开检查，基层覆盖部位与卷材上未见水印即符合要求。
基层与突出屋面的女儿墙、水箱基座，以及基层与水落口、管道、檐沟等相连接的转角处，均做成均匀一致、光滑的圆弧形，其半径为50mm。
防水工程施工作业指导书内容
0 目的0.1为了保证各种防水工程的施工质量，使防水施工质量符合验收标准的要求，使防水施工作业标准化，特制定《防水工程施工作业指导书》。
1 适用范围1.1《防水工程施工作业指导书》适用于建筑工程；铁路;公路;桥涵；隧道；等防水工程。
2 引用标准2。
1技术标准2.1.1GB50108-2000《地下工程防水技术规范》2.1。
2TBJ2-96《铁路桥涵设计规范》2。
1.3TB10203-2002《铁路桥涵施工规范》2.1.4JTJ041-2000《公路桥涵施工技术规范》2.1。
5《铁路工程设计技术手册—隧道》—19992.2验收标准2.2。
1GB50207—2002《屋面工程质量验收规范》2.2。
2GB50208—2002《地下防水工程质量验收规范》2.2。
3GB50300-2001《建筑工程施工质量验收统一标准》2.2.4TB10415—98《铁路桥涵工程质量检验评定标准》2。
2。
5TB10417—98《铁路隧道工程质量检验评定标准》3 术语和定义3.1 抗渗性：材料抵抗水分子渗透的能力称为抗渗性。
3.2蜂窝：砼浇筑过程中，由于振捣不足或模板排气不畅造成拆模后砼表面遗留由气泡产生的小而多的孔洞，称为蜂窝。
3.3麻面：砼浇筑过程中，由于漏振或抹面不及时等原因造成砼硬化后表面凹凸不平,称为麻面.3.4基层：垫层之下的钢筋砼及预应力钢筋砼梁的顶板上表面称为基层。
3。
5垫层：防水层下面,为保证防水层的平整、排水坡度符合要求,先铺设一层水泥砂浆、沥青砂浆或沥青砼和贫砼等，要求坚实、平整、洁净、干燥,称为垫层。
3。
6 沥青麻布：将干燥的麻布（麻袋布经纬线49/cm2）浸在热的沥青漆中（温度为160～180℃）约2～3分钟后取出制成的卷材称为沥青麻布。
3。
7 沥青漆：将已熬好的沥青（已除去杂物及脱水）倾入容器内，继续加热,再将石棉粉慢慢加入,同时不停地搅拌至均匀无气泡为止,制成石棉沥青.石棉粉在掺入前应干燥并予热至100~110℃。
防水板施工作业指导书
目录1.工艺简介 (1)1。
1。
工程概况 (1)1.2.复合式衬砌防水机理 (1)2.工艺流程及工艺要求 (1)2。
1.施工准备 (1)2。
2.铺设土工布及防水板 (2)2。
2.1。
防水板的吊挂 (2)2.2.2.防水板的焊接 (3)2.2.3.焊接 (4)2.3。
防水板铺设施工要点及注意事项 (4)2.4。
部分渗漏水地段防水板铺设 (5)2.5。
透水管盲沟施工 (5)2.6。
施工缝、变形缝防水 (7)2.6.1施工缝处理 (7)2.6。
2.变形缝处理 (7)2.7.安全保证措施 (7)2.8.保证工期的主要措施 (8)2。
9。
文明施工、环境保护措施 (8)2.9.1.文明施工措施 (8)2.9。
2。
环境保护措施 (9)2。
10.职业健康安全保障措施 (9)2.10.1组织管理措施 (9)2.10.2保障措施 (9)3.机械配备 (10)4.人员配备 (10)5.防水板验收标准 (10)防水板施工工艺细则1。
工艺简介施工工艺的编制是按照客运专线铁路隧道工程施工技术指南、客运专线铁路隧道工程施工质量验收暂行标准及相关客运专线技术要求进行编制.1.1。
工程概况本管段隧道结构防水按一级防水设计,确保结构防水达到设计要求是结构设计的重中之重，施工中采用切实可行的措施，先进的施工工艺.本管段隧道二次衬砌顶部、边墙及仰拱（底板)全部采用防水混凝土，抗渗等级不低于P8，初期支护与二次衬砌之间拱部及边墙部位,采用无钉孔法铺设防水板,加土工布防水.模筑混凝土衬砌前,先做好各种防排水（排水盲沟、暗沟）设施的布置，本管段EVA塑料防水板可在洞外按衬砌长度拼装成型，由防水层吊挂台架铺设，防水层铺设时做好环向及纵向排水盲沟的施作。
1.2.复合式衬砌防水机理复合式衬砌防水有防水层及二次衬砌混凝土两道防线，两者缺一不可。
因为二次衬砌模注混凝土在硬化过程中，内部存在着温度应力、收缩应力,使混凝土产生变形,但由于初期支护喷射混凝土表面粗糙、凹凸不平，约束模注混凝土变形，于是就产生了拉应力，当此拉应力大于模注混凝土抗拉强度时,模注混凝土即被拉裂，特别是在隧道起拱线应力集中区产生的裂缝最多.如果在初期支护喷射混凝土和二次衬砌模注混凝土之间采用不透水、表面光滑的塑料片材做防水隔离层，便可以消除或减弱这种约束，使二次模注混凝土不产生裂缝,其防水性得以保证。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
深圳市城市轨道交通10号线1011-4标土建工程 防水施工作业指导书 1 目 录 1 适用范围.................................................................................................................. 2 2 作业准备.................................................................................................................. 2 3 技术要求.................................................................................................................. 2 4 施工程序与工艺流程.............................................................................................. 2 5 施工要求.................................................................................................................. 3 5.1 底板、侧墙防水层施工............................................................................... 3 5.2 顶板防水层施工........................................................................................... 5 5.3 接缝防水施工............................................................................................... 7 6 劳动组织................................................................................................................ 13 7 材料要求................................................................................................................ 13 8 设备机具配置........................................................................................................ 13 9 质量控制及检验.................................................................................................... 14 10 安全及环保要求.................................................................................................. 14 10.1 安全要求................................................................................................... 14 10.2 环保要求................................................................................................... 15 深圳市城市轨道交通10号线1011-4标土建工程 防水施工作业指导书
2 防水施工作业指导书 1 适用范围 本作业指导书适用于五和站、吉华站主体结构防水施工。 2 作业准备 （1）施工前应进行图纸会审，编制防水施工专项方案，针对防水施工过程中的技术重点、施工难点进行专项安排。 （2）根据实际情况提前进行相关物资储备，做好地面排水及基坑内抽排水系统，备足备用物资。 （3）选择具有丰富操作经验的工人及技术人员组成的作业班组，对于现场技术人员及作业工人进行安全技术交底，特种作业人员需经过岗前培训并考核合格持证后方能上岗。 （4）施工过程中严格执行“三检”制度并应有完整的施工检查记录，做到层层把关，保证防水施工质量。 3 技术要求 （1）铺设PVC防水板的围护结构表面应清理干净。 （2）高分子防水卷材的自粘面必须面向现浇混凝土结构。 （3）卷材搭接长度必须符合设计要求。 （4）接缝处的防水处理必须严格按照设计要求执行。 4 施工程序与工艺流程 深圳市城市轨道交通10号线1011-4标土建工程 防水施工作业指导书
3 5 施工要求 5.1 底板、侧墙防水层施工 底板采用1.5mm厚PVC防水板，50mm厚C20细石混凝土进行保护。 明挖段侧墙防水材料采用土工布+1.5mm厚PVC防水板,聚苯板进行保护；U型槽段防水材料采用1.5mm厚高分子自粘胶膜防水卷材（HDPE类）。 （1）基面处理 ①铺设PVC防水板的围护结构表面应清理干净，平整度应满足D/L≤1/20，D：相邻两凸面间的最大深度，L：相邻两凸面间的最小距离。并要求凹凸起伏部位应圆滑平缓。PVC防水板底面采用150mm厚C20混凝土垫层原浆抹平。 ②不平整部位采用1：1水泥砂浆圆顺地覆盖处理，当基面条件较差时，可先铺设400g/m 的土工布缓冲层进行保护。 ③基层表面可潮湿，但不得有明水流，否则应进行堵水处理或临时引排。 ④所有转角均采用1:1水泥砂浆做成5×5cm的倒角。
基底验槽 综合接地施工 底板垫层施工
底板混凝土浇筑 底板施工缝、变形缝防水施工 侧墙防水层施工 侧墙、中柱混凝土浇筑 侧墙施工缝、变形缝防水施工， 中柱施工缝防水施工
顶板混凝土浇筑 顶板施工缝、变形缝施工
顶板防水层施工
底板防水层施工深圳市城市轨道交通10号线1011-4标土建工程 防水施工作业指导书
4 （2）防水层施工工艺 ①高分子防水卷材的自粘面必须面向现浇混凝土结构。 ②防水层采用机械固定法固定于桩或垫层表面，固定点距卷材边缘2cm处，钉距不大于50cm。钉长不得小于3cm，且配合垫片将防水层牢固地固定在基层表面，垫片直径不小于2cm。避免浇筑混凝土时脱落。 ③相邻两幅卷材的有效搭接宽度为10cm（不包括钉孔）。将钉孔部位覆盖住。要求上幅压下幅进行搭接。搭接时，搭接缝范围内的隔离膜必须撕掉（双面粘卷材的两侧隔离膜均要求撕掉），搭接必须采用与卷材相配套的专用粘胶。 ④底板防水板铺设完毕，立即浇筑50mm厚C20细石混凝土保护层，侧墙防水层应采取临时保护措施避免防水层受到破坏。 ⑤防水层破损部位应采用同材质材料进行修补，补丁满粘在破损部位，补丁四周距破损边缘的最小距离不小于10cm。 ⑥在底板和侧墙倒角部位铺设加强层卷材，加强层卷材宽度30cm，倒角防水卷材铺设方法见下图：
（3）施工注意事项: ①基面有明水流时不得进行防水层的铺设工作。 ②垫层表面的积水应清除。 深圳市城市轨道交通10号线1011-4标土建工程 防水施工作业指导书 5 ③卷材表面积水时，应排除干净再浇筑混凝土。 ④铺贴立面卷材防水层时，应采取防止卷材下滑的措施。 5.2 顶板防水层施工 顶板防水施工分两种形式：无种植要求时，采用2.5mm厚聚氨脂防水涂料，采用70mm厚细石混凝土作保护层；有种植要求时，采用2.5mm厚聚氨脂防水涂料加高分子（树脂类）抗刺穿层代替隔离层,采用70mm厚细石混凝土作保护层。 （1）基面处理 ①顶板结构混凝土浇筑完毕后，应反复收水压实，使基层表面平整，其平整度用2m靠尺进行检查，直尺与基层的间隙不超过5mm，且只允许平缓变化。 ②基层表面的气孔、凹凸不平、蜂窝、缝隙、起砂等，应修补处理，基面必须干净、无浮浆、无水珠、不渗水；当基层上出现大于0.3mm的裂缝时，应骑缝各10cm涂刷1mm厚的聚氨酯涂膜防水加强层，然后设置聚酯布增强层，最后涂刷防水层。 （2）防水层施工工艺 ①基层处理完毕并经过验收合格后，先在阴、阳角和施工缝等特殊部位涂刷防水涂膜加强层，加强层厚1mm，加强层涂刷完毕后，立即粘贴16～20目的耐碱玻纤网格布胎体增强层，严禁加强层表干后再粘贴增强层材料，如图所示：
②加强层实干后，开始涂刷大面防水层，防水层采用多道（一般3～5道）深圳市城市轨道交通10号线1011-4标土建工程 防水施工作业指导书
6 涂刷，上下两道涂层涂刷方向应互相垂直。当涂膜表面完全固化（不粘手）后，才可进行下道涂膜施工。 涂料施工遍数和用量 施工遍数 第一次 第二次 第三次 用量 0.7kg/m2 ＞1.3kg/m2 ＞1.0kg/m2 涂膜防水层的施工顺序应遵循“先远后近、先高后低、先局部后大面、先立面后平面”的原则，按照分区分片后退法进行涂刷或喷涂。平面或坡面施工后，在防水层未固化前不宜上人踩踏，固化后应按设计要求，对涂膜防水层进行妥善保护。 ③聚氨酯涂膜防水层施工完毕并经过验收合格后，应及时施做防水层的保护层，平面保护层采用7cm厚的细石混凝土，在浇筑细石混凝土前，需在防水层上覆盖一层350＃的纸胎油毡隔离层。立面防水层采用厚度不小于6mm的PE泡沫塑料进行保护。 （3）注意事项 ①雨雪天气以及五级风以上的天气不得施工。 ②涂膜防水层不得有露底、开裂、孔洞等缺陷及脱皮、鼓泡、露胎体和皱皮现象。涂膜防水层与基层之间应粘结牢固，不得有空鼓、砂眼、脱层等现象。 ③涂膜收口部位应连续、牢固。不得出现翘边、空鼓部位。 ④刚性保护层完工前任何人员不得进入施工现场，以免破坏防水层；涂层的预留搭接部位应由专人看护。 ⑤顶板宜采用灰土、粘土或亚粘土进行回填，厚度不小于50cm，回填土中不得含石块、碎石、灰渣及有机物。人工夯实每层不大于25cm，机械夯实每层不大于30cm。夯实时应防止损伤防水层。只有在回填厚度超过50cm时，才允许采用机械回填碾压。 ⑥当明挖车站顶板覆土层表面有绿化要求时，应在涂料防水层上表面设置耐根系穿刺层。耐根系穿刺层采用1.5mm厚的PVC防水卷材，采用空铺法施工。 ⑦PVC防水卷材耐根系穿刺层的设置范围应超出种植顶板边缘以外的2m，设置PVC防水卷材的范围内不再另外设置隔离层。但要求PVC防水卷材与顶板防水层的隔离层搭接最少50cm。
