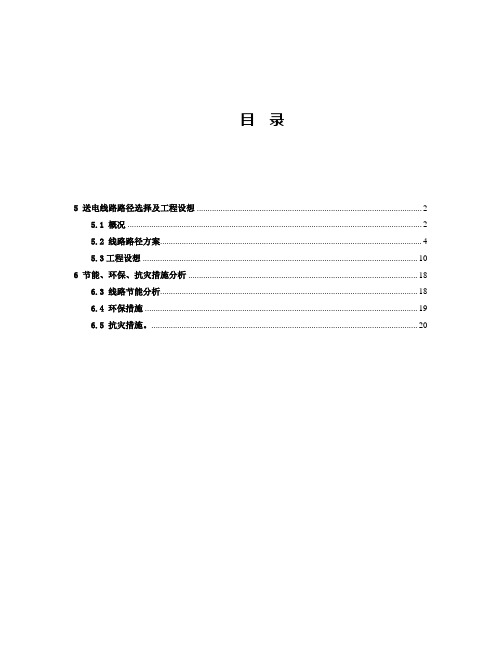

目录5 送电线路路径选择及工程设想 (2)5.1 概况 (2)5.2 线路路径方案 (4)5.3工程设想 (10)6 节能、环保、抗灾措施分析 (18)6.3 线路节能分析 (18)6.4 环保措施 (19)6.5 抗灾措施。
(20)5 送电线路路径选择及工程设想5.1 概况5.1.1设计规模及范围根据《伊犁州＂十二五＂电力规划》，为了补强伊犁电网220kV网架结构，构筑局部城市环网，增强电网供电能力，优化110kV电网接线，提高伊犁地区供电能力和可靠性，伊犁电网公司已将建设南郊110kV输变电工程列入伊犁电网规划中。
为了优化伊犁州的电网接线，伊犁电网公司拟在伊宁市新建南郊110kV变电站，该站规划110kV最终出线4回，本期上2回，备用2回；规划10kV最终出线20回，本期上20回，具体110kV出线间隔排列见附图1，其接入系统方案如下：（1）本期将西郊～宁远110kV线路π接入南郊110kV变电站，形成西郊～南郊110kV线路、宁远～南郊110kV线路，新建段导线截面采用300mm2 。
（2）远期备用2回。
新建西郊至宁远110kV线路π接入南郊变送电线路起自南郊110kV变电站110kV龙门架，止于原二西Ⅱ回110kV线路4#（运行号，下同）附近的改接点，新建线路长度约3.1km。
5.1.2 变电站进出线规划 5.1.2.1 南郊110kV 变进出线新建的南郊110kV 变电站，站址地处伊宁市以南的塔什库勒克乡，紧邻南郊35kV 变电站。
根据系统规划，南郊110kV 变110kV 线路向东偏南出线，本期出线2回，出线间隔由西南向东北方向依次为：备用(1Y)、西郊(2Y)、宁远(3Y)、备用金顶(4Y)。
本工程占用由西南向东北的第二个间隔西郊(2Y)和第三个间隔宁远(3Y)。
如插图5.1.2.1—1～2所示。
插图5.1—1 南郊110kV 变110kV 进出线示意图南郊110kV 变站址110kV南郊变电站110kV构架4Y3Y2Y1Y插图5.1—2 南郊110kV变地理位置图5.2 线路路径方案根据现场调查，本工程110kV送电线路路径较短，且受城市规划影响较大，故线路路径只设计了一个方案。
110kV变电站设计_本科毕业设计论文
本科毕业设计（论文）题目 110kV变电站设计学院 : 电气工程与自动化学院专业名称：电气工程及其自动化年级班级：电气1103班河南理工大学毕业设计（论文）任务书专业班级学生姓名一、题目二、起止日期年月日至年月日三、主要任务与要求指导教师职称学院领导签字（盖章）年月日河南理工大学毕业设计（论文）评阅人评语题目评阅人职称工作单位年月日河南理工大学毕业设计（论文）评定书题目指导教师职称年月日毕业设计（论文）答辩许可证答辩前向毕业设计答辩委员会（小组）提交了如下资料：1、设计（论文）说明共页2、图纸共张3、指导教师意见共页4、评阅人意见共页经审查，专业班同学所提交的毕业设计（论文），符合学校本科生毕业设计（论文）的相关规定，达到毕业设计（论文）任务书的要求，根据学校教学管理的有关规定，同意参加毕业设计（论文）答辩。
指导教师签字（盖章）年月日根据审查，准予参加答辩。
答辩委员会主席（组长）签字（盖章）年月日毕业设计（论文）答辩委员会（小组）决议学院专业班同学的毕业设计（论文）于年月日进行了答辩。
根据学生所提供的毕业设计（论文）材料、指导教师和评阅人意见以及在答辩过程中学生回答问题的情况，毕业设计（论文）答辩委员会（小组）做出如下决议。
一、毕业设计（论文）的总评语二、毕业设计（论文）的总评成绩：三、答辩组组长签名：答辩组成员签名：答辩委员会主席：签字（盖章）年月日摘要近年来110kV变电站的建设迅猛发展，科学的变电站设计方案能够提升配电网的供电能力和适应性，降低配电网损耗和供电成本，减少电力设施占地资源，同时可以增加系统的可靠性，节约占地面积，使变电站的配置达到最佳，不断提高经济效益和社会效益。
本文针对山西潞安集团110kV变电站的一次部分进行设计。
此次设计的内容主要包括负荷计算，主变压器的选择，电气主接线的设计，短路电流的计算，电气设备及配电装置的选择。
其中电气主接线的设计根据进出线、负荷的性质等因素综合确定电气主接线的形式；短路电流计算中明确短路电流计算的目的，确定了短路电流计算点，并做出等值电路图，从而进行标幺值的换算；电气设备选择的主要内容是对断路器和隔离开关、母线、电流和电压互感器、电容器以及避雷器的选择等；配电装置的选择则是结合变电站的实际情况，确定潞安集团变电站配电装置的形式。
110KV变电站项目申请报告
山西煤炭运销集团太原有限公司娄烦矿区110kV输变电工程项目申请报告目录目录 (1)1 申报单位及项目情况 (1)1.1 申报单位概况 (1)1.2 项目概况 (1)1.3工程所涉及变电站概况 (5)2 发展规划及准入分析 (9)2.1发展规划分析 (9)2.2产业政策分析 (9)2.3行业准入分析 (10)3 资源开发及综合利用分析 (10)3.1资源开发方案 (10)3.2资源利用方案 (10)3.3资源节约措施 (12)4 节能方案分析 (12)4.1用能标准和节能规范 (12)4.2能耗状况及能耗指标分析 (13)4.3节能措施及节能效果分析 (15)5 建设用地、征地拆迁及移民安置分析 (16)5.1简述 (16)5.2项目建设用地、征地分析 (16)6 环境和生态影响分析 (17)6.1环境和生态现状 (17)6.2生态环境影响分析 (20)6.3环保措施 (24)6.4地质灾害情况 (25)6.5特殊环境影响 (26)7 经济影响分析 (27)7.1项目投资情况 (27)7.2对国民经济的影响 (28)7.3对我省及地方经济的影响 (28)8 社会影响分析 (29)8.1建设的重要性 (29)8.2社会影响 (29)9 附件 (29)10 附图 (30)1 申报单位及项目情况1.1 申报单位概况本项目申报单位为xxxx集团有限公司，xxxx集团有限公司是按照现代企业制度建立的大型企业集团，成立于1994年6月19日，注册资本7.07亿元。
截至2011年底，晋能集团公司总资产64.06亿元。
团产业分为五大板块：铁合金及电解铝生产、合金及矿产品贸易、电网相关产品和服务、煤炭及火力发电、房地产及物业服务。
晋能集团有限公司积极响应山西省委、省政府产业结构调整要求根据公司“煤为基础，电为支撑，推动下游，协调发展”的产业发展思路，坚持依托山西电力系统的行业优势和山西省的资源优势，紧扣地方发展脉搏，实现了公司实力的快速扩张；坚持“法制化管理、商业化运营、集团化发展”的整体发展目标。
水西沟110千伏变电站工程监理初检报告(土建主体)
水西沟110千伏变电站工程监理初检报告（主体完成阶段）广东律诚工程咨询有限公司水西沟110千伏变电站工程监理项目部2015年07月08日下面是赠送的励志散文欣赏，不需要的朋友下载后可以编辑删除！！上面才是您需要的正文。
十年前，她怀揣着美梦来到这个陌生的城市。
十年后，她的梦想实现了一半，却依然无法融入这个城市。
作为十年后异乡的陌生人，她将何去何从？笔记本的字迹已经模糊的看不清了，我还是会去翻来覆去的看，依然沉溺在当年那些羁绊的年华。
曾经的我们是那么的无理取闹，那么的放荡不羁，那么的无法无天，那么轻易的就可以抛却所有去为了某些事情而孤注一掷。
而后来，时光荏苒，我们各自离开，然后散落天涯。
如今，年年念念，我们只能靠回忆去弥补那一程一路走来落下的再也拾不起的青春之歌。
从小，她就羡慕那些能够到大城市生活的同村女生。
过年的时候，那些女生衣着光鲜地带着各种她从来没有见过的精致东西回村里，让她目不转睛地盯着。
其中有一个女孩是她的闺蜜，她时常听这个女孩说起城市的生活，那里很繁华，到处都是高楼大厦，大家衣着体面……这一切都是她无法想像的画面，但是她知道一定是一个和村子截然不同的地方。
她梦想着有一天能够像这个闺蜜一样走出村子，成为一个体面的城市人。
在她十八岁那年，她不顾父母的反对，依然跟随闺蜜来到了她梦想中的天堂。
尽管在路途中她还在为父母要和她断绝关系的话感到难过，但是在她亲眼目睹城市的繁华之后，她决心要赚很多钱，把父母接到城市，让父母知道她的选择是正确的。
可是很快，她就发现真实的情况和她想象的完全不一样。
闺蜜的光鲜生活只是表面，实则也没有多少钱，依赖于一个纨绔子弟，而非一份正当的工作。
而她既没有学历、又没有美貌，也不适应城市生活，闺蜜也自顾不暇，没有时间和多余的钱帮助她。
这样的她，连生活下去都成问题，更别说赚大钱了。
倔强的她没有因此放弃，而是更加坚定要作为一个异乡人留在这里打拼，相信自己一定可以实现梦想。
一开始，她只能做清洁工、洗碗工等不需要学历的工作，住在楼梯间，一日三餐只吃一餐。
110KV变电站扩建工程可行性研究报告
110KV变电站扩建工程可行性研究报告1 总的部分1.1概述**省电力公司于2011年7月25日组织了110KV变电站扩建工程可行性研究审查会议，根据会议审查意见的要求：1,、增加一套主变油在线检测装置；2、对临夏110KV电网现状接线示意图中部分线路参数进行修改，并补充某县的电网系统接线图；3、变压器选用SSZ11型产品；4、补充35KV母线JL/G1A-300/25更换为JL/G1A-500/45后现有母线支架的校验结论；5、按审查要求调整投资估算书。
我公司根据以上会议审查意见要求进行可行性研究报告收口的编制。
1.2设计依据110KV变电站扩建工程可行性研究报告依据以下文件进行编制：1）、临电司发展【2011】11号《关于110KV变扩建工程项目建议书的报告》2）、**省电力设计院《系统（一次）资料提供单》3）、相关的规程规范及通用设计。
1.3．设计范围及内容本工程可行性研究报告编制的内容有：工程建设的必要性、工程建设的规模、电力系统一次、继电保护、电气、土建、环境保护、节能评估、投资估算等。
1.4、工程建设的规模110KV变电站扩建工程建设规模1.5设计水平年设计水平年为2015年。
1.6 主要设计原则满足设计范围和可行性研究阶段设计内容深度要求。
贯彻国家有关建设方针、政策、力争使供电可靠安全，能够节约能源、降低消耗、降低造价、运行可靠安全。
贯彻国网公司建设“三通一标”变电站的原则。
结合节能、环保要求，采用先进的设计理念，电气设备选型贯彻安全可靠，技术进步和节约的原则，注意小型化、无油化、免维护和少维护，要适合于无人或少人值班的运行条件，选用可靠、经济、高效、节能、低污染的国产定型产品。
1.7、参考资料1）国家电网公司输变工程通用设计110（66）~500KV变电站分册。
2）国家电网公司输变电工程可行性研究深度规定。
3)110KV变电站现有资料。
1.8 工程建设的必要性1.8.1制约地区经济发展按照临夏州人民政府提出“强基础、抓教育、兴商贸、育产业、保民生、促和谐”的发展思路和“依托藏区大市场，融入兰州都市圈”的发展规划，某县充分利用了国家西部地区、民族地区经济扶持政策和投资力度不断加大的有力时机，多渠道招商引资，促进地方经济快速发展，使该地区用电负荷迅速增长。
抽水蓄能电站项目实施建议书
抽水蓄能电站项目实施建议书一、项目背景和概述抽水蓄能电站作为一种可再生能源电力储备和调峰手段，正在全球范围内得到广泛应用。
本项目旨在建设一座大规模的抽水蓄能电站，以提高能源利用效率，并为供电系统提供稳定可靠的能量支持。
二、项目目标1. 建设规模本项目计划建设一座装机容量达到1000兆瓦的抽水蓄能电站，包括上下池、水轮机、发电机及输变电设备。
2. 环境影响在项目实施过程中，我们将充分考虑环境保护要求，采取适当的措施减少对生态环境的影响，并确保周边地区的居民生活不受干扰。
3. 经济效益通过抽水蓄能电站项目的实施，我们将实现能源的高效利用，提高电力系统的调度能力，降低能源供应成本，增加清洁能源的使用比例。
三、项目建议1.选址项目选址应考虑以下因素：水资源充足、地质条件良好、与输电通道相接近、周边不受居民干扰等。
同时，选址应充分尊重生态环境保护，尽量减少对生态系统的影响。
2.设计与建设抽水蓄能电站的设计应充分考虑项目草案中的技术要求，确保设备性能达到要求。
建设过程中，严格按照设计方案进行施工，并进行质量监控，确保项目能按时、按质完成。
3.环境保护项目建设过程中，应采取有效的环境保护措施，包括防止土壤和水资源的污染，减少噪音和震动对周边居民的影响，确保建设过程对生态环境的影响最小化。
4.运维管理电站建成后需要进行长期的运维管理工作。
我们建议建立完善的预防性维护体系和运行管理机制，选派专业运维团队进行监控、巡检、维修等工作，确保电站的高效运行。
四、项目实施计划1.可行性研究和前期准备根据项目的可行性研究报告，进行市场调研、技术可行性分析、经济收益评估等工作，并制定项目实施计划。
2.设计与建设根据项目规模和需求，制定详细的设计方案，并进行招投标、施工图审查等环节。
在施工过程中，严格按照设计方案施工，并进行质量监控。
3.设备采购与安装根据项目需求，招标采购抽水蓄能电站所需设备，并安排专业团队进行安装和调试工作。
变电站工程水保方案输(2篇)
第1篇一、前言随着我国经济的快速发展，电力需求日益增长，变电站工程作为电力系统的关键组成部分，其建设对保障电力供应具有重要意义。
然而，变电站工程建设过程中，若不采取有效的水土保持措施，将对生态环境造成严重影响。
为贯彻落实国家关于水土保持工作的有关政策法规，确保变电站工程建设过程中的水土保持工作顺利进行，特制定本方案。
二、项目概况1. 项目名称：XX变电站工程2. 项目地点：XX省XX市XX县3. 项目规模：占地面积XX平方米，建筑面积XX平方米4. 项目投资：XX亿元5. 项目建设周期：XX年三、水土保持目标1. 防止水土流失，保护生态环境，实现工程建设与生态环境的和谐共生。
2. 严格控制施工期水土流失，确保施工期间水土保持设施正常运行。
3. 采取有效措施，减少施工对周边生态环境的影响。
4. 建立健全水土保持管理制度，提高水土保持工作水平。
四、水土保持措施1. 施工准备阶段（1）编制水土保持方案，明确水土保持目标、措施和责任。
（2）组织施工人员学习水土保持知识，提高水土保持意识。
（3）制定施工期水土保持应急预案，确保施工过程中出现问题时能够及时处理。
2. 施工阶段（1）施工现场围挡设置：对施工场地四周设置围挡，防止施工材料、土方等进入周边环境。
（2）施工场地平整：对施工场地进行平整，减少施工过程中产生的坡面水土流失。
（3）临时道路建设：按照施工进度，建设临时道路，确保车辆、材料运输畅通，减少对周边环境的影响。
（4）施工废水处理：对施工过程中产生的废水进行处理，达到排放标准。
（5）施工垃圾处理：对施工过程中产生的垃圾进行分类收集、处理，减少对周边环境的影响。
（6）植被恢复：在施工过程中，合理规划绿化区域，及时进行植被恢复，减少水土流失。
3. 施工结束阶段（1）清理施工现场：对施工现场进行清理，确保场地整洁。
（2）拆除临时设施：拆除施工过程中设置的临时设施，恢复原状。
（3）植被恢复：对施工过程中破坏的植被进行恢复，提高生态环境质量。
110千伏输变电工程可行性研究报告
110千伏输变电工程可行性研究报告1．工程概述 (4)1.1.设计依据41.2.工程概况51.3.设计水平年61.4.主要设计原则61.5.设计内容62.电力系统一次 (7)2.1.电力系统概况72.2.建设必要性122.3.接入系统前提条件132.4.110千伏接入系统132.5.电气计算142.6.导线截面选择142.7.主变压器选择152.8.系统对有关电气参数的要求152.9.无功补偿容量162.10.消弧线圈补偿容量162.11.电气主接线173.电气二次工程设想 (17)3.1.继电保护部分173.2.计量部分203.3.调度自动化213.4.系统通信234.XX变所址选择及工程设想 (30)4.1.所址选择305.变电站工程设想 (34)5.1.电气主接线345.2.电气布置355.3.主要设备选择355.4.防雷接地365.5.电气二次365.6.房屋土建385.7.水工部分385.8.消防部分385.9.暖通395.10.环境保护396.送电线路工程设想 (40)6.1.出线规划406.2.110千伏工程设想406.3.10千伏工程设想437.项目用地概况 (43)7.1.变电部分437.2.线路部分438.投资估算 (44)8.1.编制原则448.2.送变电概算表449.结论 (45)附图一 XX市2009年城市电网地理位置现状图附图二 XX市2010年城市电网地理位置规划图附图三 XX市2015年城市电网地理位置规划图附图四新建110kVXX变电站联网方案图附图五线路路径图附图六塔杆一览图附图七基础一览图附图八 2009年冬大方式潮流结果图附图九 2009年冬腰方式潮流结果图附图十 2009年冬小方式潮流结果图附图十一 110kVXX变电站系统继电保护配置图附图十二 110kVXX变电站远动化范围图附图十三 110kVXX变电站远动接入系统方框图附图十四 110kVXX变电站电气主接线图附图十五 110kVXX变电站一层平面布置图附图十六 110kVXX变电站二层平面布置图附图十七 110kVXX变电站继电保护及自动装置配置图附图十八 220kVXX变电站110kV部分电气主接线图（改造后）附图十九 220kVXX变电站110kV部分平面布置图（改造后）附图二十 110kVXX变总平面布置图1．工程概述1.1.设计依据受XX电业局委托开展本工程可行性研究工作《XX供电区“十一五”及2020年电网规划》《黑龙江省电力有限公司220千伏输变电工程可行性研究内容深度规定》1.2.工程概况根据XX地区负荷增长情况，结合《XX供电区电网“十一五”及2020年电网规划》，提出新建110千伏XX输变电工程，即新建110千伏XX变、新建1条双回110千伏XX甲乙线。
110kv输变电工程项目可行性研究报告
XX110千伏输变电工程可行性研究报告XXX电力勘测设计院发证机关：中华人民共和国建设部证书等级：乙级证书编号：批准：审定：审核：会签：校核：编制：目录1 工程概述1.1 设计依据1.2 工程概况1.3 设计水平年1.4主要设计原则1.5 设计范围2 工程建设必要性2.1赣州供电区东北部电网现状、目前存在的主要问题2.2某县电网现状、目前存在的主要问题2.3 负荷预测2.4 变电容量平衡2.5工程建设的必要性3 电力系统一次3.1 接入系统方案3.2 导线截面选择3.3 无功补偿、调相调压计算及主变选型3.4 电气主接线原则意见4 电气二次部分4.1综自系统4.2电力系统通信4.3系统远动4.4 图像监控及火灾报警系统5 变电站站址选择及工程设想5.1 站址选择概述5.2 站址条件分析5.3 大件设备运输条件5.4 站址方案比较5.5 变电站工程设想6 线路部分6.1建设规模6.2线路路径6.3 线路设计参数7 工程投资估算7.1 工程概况7.2 编制依据7.3 主设备价格7.4 静态投资估算8 经济评价8.1评价原则及依据8.2 评价基本参数的选择8.3 资金及偿还方式8.4 投资使用计划8.5 售电电量及成本8.6 盈利能力分析8.7 经济评价成果8.8 敏感性分析8.9 结论附图：1、2007年XX供电区电力系统地理接线图（附图2-1）2、XX县35kV及以上电力系统地理接线图（附图2-2）3、110千伏XX变接入系统图（附图3-1）4、35kV接入系统方案图（附图3-2）5、电气一次主接线图（一）、（二）（附图3-3、附图3-4)6、所址分布图（附图5-1）7、总平面布置图（一）、（二）（附图5-2、附图5-3)8、线路平面路径图（附图6-1）1 工程概述1.1设计依据（1）XX县供电公司委托设计合同书。
1.2工程概况按照《2010年赣州供电区110kV及以上电网规划》，为解决XX县XX 镇的用电需要，进一步完善宁都县电网结构，在XX县XX镇建设XXXX110kV 输变电工程，变电站设计规模为：主变压器：远期1×40MVA，本期1×25MVA。
110kV输变电工程选址研究报告
110kV输变电工程选址研究报告丰镇巨宝庄110kV输变电工程选址研究报告内蒙古旭豪项目治理二〇一六年二月丰镇巨宝庄110kV输变电工程选址研究报告总负责人：王文杰总工程师：马国强编制人员：李国荣、乔宇、宝力道内蒙古旭豪项目治理二〇一六年二月目录第一章概述 01.1项目建设的依据与必要性 01.2项目概况 (1)1.2.1项目名称 (1)1.2.2项目承办单位 (1)1.2.3项目建设内容及规模 (1)1.2.4项目建设地点 (2)1.2.5项目资金 (2)1.3项目建设的背景 (2)1.3.1电力系统现状 (2)1.3.2内蒙古电网电力负荷推测 (4)1.3.3区域负荷推测 (5)1.4编制依据 (6)1.5编制原则 (6)1.6编制目标 (7)1.7研究重点 (7)1.8选址要求 (7)第二章项目区域概况 (9)2.1地理位置 (9)2.2地质地貌 (9)2.3气候气象 (10)2.4交通条件 (10)2.5行政区划及人口 (11)2.6经济社会进展现状 (11)第三章城乡规划要求 (13)3.1国家战略性新兴产业十二五进展规划 (13)3.2内蒙古自治区国民经济和社会进展第十二个五年规划纲要 (13)3.3丰镇市国民经济和社会进展第十二个五年规划纲要 (14)3.4丰镇市都市总体规划 (17)第四章项目选址方案 (19)4.1项目选址方案 (19)4.1.1丰镇巨宝庄110kV输变电工程位置选择中需要考虑的问题 (19)4.1.2用地指导思想 (23)4.1.3选址原则 (24)4.2项目选址条件 (25)4.3 项目方案概述 (26)4.3.1站址选择依据 (26)4.3.2 项目选址原则 (26)4.3.3选址过程 (26)4.4拟建项目选址方案的优势 (28)第五章选址方案分析论证 (29)5.1与城乡进展总体规划的和谐 (29)5.1.1符合丰镇市总体规划 (29)5.1.2符合“十二五”规划 (29)5.1.3利用优势条件，促进地区电网建设，带动产业结构进展 (29)5.2拟选场址自然条件分析 (30)5.2.1站区条件分析 (30)5.2.2自然资源条件分析 (31)5.3拟选位置综合交通分析 (32)5.3.1丰镇交通条件分析 (32)5.3.2站区交通条件分析 (32)5.3.3综合交通条件分析 (33)5.4 拟选位置区域生态建设和环境爱护分析 (33)5.4.1环境污染防治措施 (33)5.4.2水土保持阻碍分析 (35)5.5拟选位置公共安全与综合防灾分析 (36)5.5.1建设项目对区域公共安全的阻碍分析 (36)5.5.2建设项目与区域防抗震以及地质灾难防治要求的阻碍分析 (36)5.5.3建设项目与邻近城镇消防规划的和谐 (37)5.6社会稳固风险及计策分析 (37)5.6.1.可能存在的风险及其评判 (37)5.6.2.社会稳固风险防范措施 (39)5.7拟选场址自然爱护、名胜风景和文物古迹分析 (40)第六章结论与建议 (41)6.1结论 (41)6.2建议 (41)附图：附图1：内蒙古自治区丰镇市都市总体规划（2018-2030）--总体规划图附图2：丰镇巨宝庄110kV输变电工程--总平面图附图3：丰镇巨宝庄110kV输变电工程--线路路径图附图4：内蒙古自治区丰镇市都市总体规划（2018-2030）--交通系统规划图附图5：内蒙古自治区丰镇市都市总体规划（2018-2030）--建设用地分区管制图附图6：内蒙古自治区丰镇市都市总体规划（2018-2030）--电力工程规划图第一章概述1.1项目建设的依据与必要性1.丰镇新区周边变电站现状差不多情形简介目前丰镇新区差不多完善，政府机构、企事业单位以及各类商住用户均已落户新区，用电负荷逐年攀升，专门自2019年政府大力改造旧区棚户区，新建大西街以来，近万户居民由旧区迁入新区，供电压力不断加大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于谢通门110千伏变电站取水方案的建议
本次取水方案的建议是在谢通门110千伏变电站站外取水方案不能交
叉国防光缆的背景下提出。由于国防光缆位于省道S204的西侧、平行省道
S204大体呈南北向走线，这就要求取水点需与站址均位于省道S204的东
侧。
经现场踏勘调查，对取水方案有如下2点建议。
图1 变电站、新建水厂及建议取水点位置示意
照片1 新建水厂、及建议取水点位置示意
照片2 建议井位区域-1位置示意
照片3 建议井位区域-2位置示意
图2 建议打井区域地质图
1.引接谢通门县新建的自来水管网
经现场调查访问，谢通门县新建的自来水厂已于2015年10月开始对
县城供水，目前围墙、房屋等还在施工，计划于2016年6月竣工。目前站
址北侧的加气站和加油站均引接此水。自来水厂新建了3口水井，均位于
水厂东侧约700m的台地上，井深约70m，水量丰富（见图1、照片1）。新
建水厂位于谢通门110kV变电站站址上游，海拔标高约4047m，高于变电
站场地约40m。
2.站外打井取水
经现场踏勘调查，选取了2个打井区域，区域附近分布一小型垃圾堆
弃区（约15*20m），为避开小型垃圾堆弃区的影响，均位于站址东南方向、
近冲沟的平缓台地上，地表出露冲洪积的卵石，粒径一般5~12cm，混漂石，
磨圆度中等，以亚圆形、次棱角状为主，粒间以粉土、粉细砂、及砾石充
填，根据已打井的地层情况分析，该层厚度大于70m。地下水类型为松散
岩类孔隙水之潜水，主要接受降雨、冰雪融水补给，及冲沟侧向补给。冲
沟沟道宽阔，勘察期间（4月上旬）沟内未见地表水。打井区域-1处于垃圾
坑上游、距垃圾堆弃区约360m；打井区域-2处于垃圾堆弃区下游、距垃圾
堆弃区大于600m（见图1、照片2、照片3）。建议打井区域与水厂水井相
距约1.6km，均位于冲沟同侧，赋水条件相近、地下水补给源同源，打井取
水存在较大的可能。由于打井取水本身就存在一定风险，建议采取探采结
合的方式。
综上，建议谢通门110千伏变电站取水方案为引接谢通门县新建的自
来水管网；若采取站外打井取水方案，建议采取探采结合的方式。
