第3讲电阻的串联、并联及其应用[目标定位］1。
掌握串、并联电路的电流和电压的特点.2。
掌握电阻串、并联的计算。
3。
理解将小量程电流表改装成大量程电流表和电压表的原理，并会进行有关计算．一、电阻的串联与并联1．电阻的串联：把各个电阻依次首尾连接起来．2．电阻的并联:把各个电阻并列地连接在一起．3．串联电路和并联电路的特点串联电路并联电路电流关系I＝I1＝I2＝I3＝…＝I n I＝I1＋I2＋I3＋…＋I n电压关系U＝U1＋U2＋U3＋…＋U n U＝U1＝U2＝U3＝…＝U n电阻关系R＝R1＋R2＋R3＋…＋R n错误!＝错误!＋错误!＋错误!＋…＋错误!电路中的作用各电阻分压错误!＝错误!＝…＝错误!＝错误!＝I各电阻分流I1R1＝I2R2＝…＝I n R n＝I总R总＝U推论1.总电阻大于其中任一部分电路的电阻。
2.当一个大电阻和一个小电阻串联时，总电阻接近大(填“大”或“小”）电阻.3。
n个相同电阻R串联时其总电阻为R总＝nR。
1。
总电阻小于其中任一支路的电阻。
2。
一个大电阻和一个小电阻并联时，总电阻接近小（填“大"或“小")电阻。
高中物理 第2章 直流电路 第2节 电阻定律练习 教科版选修3-1-教科版高二选修3-1物理试题
第2节电阻定律1．本节探究导体的电阻与________、____________、________之间的关系时，采用____________的实验方法．测长度所用仪器是________，要测横截面积，需先测量其直径，用________________进展测量，也可用________法进展测定．2．电阻率ρ是一个反映导体____________的物理量，是导体材料本身的属性，与导体的形状、大小________，它的单位是：____________，国际符号____________．而电阻R 反映的是导体的属性，与导体的________、____________、________有关．3．电阻率的计算公式为____________，各种材料的电阻率在数值上等于用该材料制成的_______________________________________________________________________________ _____________的导体的电阻．4．两种材料不同的电阻丝，长度之比为1∶5，截面积之比为2∶3，电阻之比为2∶5，如此材料的电阻率之比为________．5．一粗细均匀的镍铬丝，截面直径为d，电阻为R.把它拉制成直径为d/10的均匀细丝后，它的电阻变为( )A．R/1 000 B．R/100 C．100R D．10 000R【概念规律练】知识点一电阻和电阻率的理解1．关于导体的电阻与电阻率的说法中，正确的答案是( )A ．由R ＝ρlS 知，导体的电阻与长度l 、电阻率ρ成正比，与横截面积S 成反比B ．由R ＝UI 可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比C ．将一根导线一分为二，如此半根导线的电阻和电阻率都是原来的二分之一D ．某些金属、合金和化合物的电阻率随温度降低会突然减小为零，这种现象叫做超导现象．发生超导现象时，温度不为绝对零度2．如下关于电阻率的表示，正确的答案是( ) A ．金属导体的电阻率随温度的升高而增大 B ．常用的导线是用电阻率较小的铝、铜材料做成的 C ．材料的电阻率取决于导体的电阻、横截面积和长度 D ．半导体和绝缘体材料的电阻率随温度的升高而减小 知识点二 电阻定律R ＝ρlS的应用3．一根粗细均匀的导线，当其两端电压为U 时，通过的电流是I ，假设将此导线均匀拉长到原来的2倍时，电流仍为I ，导线两端所加的电压变为( )A ．U/2B ．UC ．2UD ．4U4．一根粗细均匀的金属裸导线，假设把它均匀拉长为原来的3倍，电阻变为原来的多少倍？假设将它截成等长的三段再绞合成一根，它的电阻变为原来的多少？(设拉长与绞合时温度不变)【方法技巧练】一、用电阻公式和欧姆定律相结合解决有关问题5．两根完全一样的金属裸导线，如果把其中的一根均匀拉长到原来的2倍，把另一根对折后绞合起来，然后给它们分别加一样电压后，如此在同一时间内通过它们的电荷量之比为( )A ．1∶4B ．1∶8C ．1∶16D ．16∶1 二、导体电阻率的测定方法6．用伏安法测量电阻R 的阻值，并求出电阻率ρ.给定电压表(内阻约为50 kΩ)、电流表(内阻约为40 Ω)、滑动变阻器、电源、电键、待测电阻R(约为250 Ω)与导线假设干．图1(1)画出测量R的电路图．(2)图1中的6个点表示实验中测得的6组电流I、电压U的值，试写出根据此图求R 值的步骤：________________________________________________________________________ ________________________________________________________________________；求出的电阻值R＝________(保存3位有效数字)．(3)待测电阻是一均匀材料制成的圆柱体，用游标为50分度的卡尺测量其长度与直径，结果分别如图2、图3所示，由图可知其长度为________，直径为________．图2图3(4)由以上数据可以求出ρ＝________(保存3位有效数字)．1．导体的电阻是导体本身的一种性质，对于同种材料的导体，如下表述正确的答案是( )A．横截面积一定，电阻与导体的长度成正比B．长度一定，电阻与导体的横截面积成正比C．电压一定，电阻与通过导体的电流成正比D ．电流一定，电阻与导体两端的电压成反比2．关于电阻的计算式R ＝U I 和决定式R ＝ρlS ，下面说法正确的答案是( )A ．导体的电阻与其两端电压成正比，与电流成反比B ．导体的电阻仅与导体长度、横截面积和材料有关C ．导体的电阻随工作温度变化而变化D ．对一段一定的导体来说，在恒温下比值UI 是会变的，导体的电阻随U 或I 的变化而变化3．如下说法正确的答案是( ) A ．超导体对电流的阻碍作用几乎等于零 B ．金属电阻率随温度的升高而增大C ．用来制作标准电阻的锰铜合金和镍铜合金的电阻率不随温度的变化而变化D ．半导体材料的电阻率随温度的升高而增大4．一根阻值为R 的均匀电阻丝，长为l ，横截面积为S ，设温度不变，在如下哪些情况下其阻值仍为R( )A ．当l 不变，S 增大一倍时B ．当S 不变，l 增大一倍时C ．当l 和S 都减为原来的12时D ．当l 和横截面的半径都放大一倍时5．如图4所示，均匀的长方形薄片合金电阻板abcd ，ab 边长为L 1，ad 边长为L 2，当端点1、2或3、4接入电路时，R 12∶R 34是( )图4A ．L 1∶L 2B ．L 2∶L 1C ．1∶1D ．L 21∶L 226．一只白炽灯泡，正常发光时的电阻为121 Ω，当这只灯泡停止发光一段时间后的电阻应是( )A ．大于121 Ω B．小于121 ΩC．等于121 Ω D．无法判断7．两根同种材料制成的电阻丝a和b，a的长度和横截面的直径均为b的两倍，要使两电阻丝接入电路后消耗的电功率相等，加在它们两端的电压之比U a∶U b为( ) A．1∶1 B．2∶1 C.2∶1 D．1∶ 28．现有半球形导体材料，接成如图5所示(a)、(b)两种形式，如此两种接法的电阻之比R a∶R b为( )图5A．1∶1 B．1∶2 C．2∶1 D．1∶4题号 1 2 3 4 5 6 7 8答案9．甲、乙两根粗细一样的不同导线，电阻率之比为1∶2，长度之比为6∶1，那么两根导线加一样的电压时，其电功率之比P甲∶P乙________；如果通过两根导线的电流强度一样，如此其电功率之比P甲∶P乙＝________.10．相距40 km的A、B两地架设两条输电线，电阻共为800 Ω.如果在A、B间的某处发生短路，如图6所示．这时接在A处的电压表示数为10 V，电流表示数为40 mA.求发生短路点相距A有多远．图6第2节 电阻定律答案课前预习练1．长度 横截面积 材料 控制变量 直尺 螺旋测微器 缠绕2．导电性能 无关 欧姆·米 Ω·m 材料 横截面积 长度3．ρ＝R Sl长度为1m ，横截面积为1m 24．4∶35．D [由R ＝ρl S，V ＝lS ，得R ′＝10000R .] 课堂探究练1．AD [导体的电阻率由材料本身的性质决定，并随温度的变化而变化，导体的电阻与长度、横截面积有关，与导体两端的电压与导体中的电流无关，A 对，B 、C 错．电阻率反映材料的导电性能，电阻率常与温度有关，并存在超导现象．绝对零度只能接近，不可能达到，D 对．]2．ABD3．D [导线原来的电阻为R ＝ρl S ，拉长后长度变为2l ，横截面积变为S2，所以R ′＝ρl ′S ′＝ρ2lS2＝4R . 导线原来两端的电压为U ＝IR ， 拉长后为U ′＝IR ′＝4IR ＝4U .] 4．9 19解析 金属原来的电阻为R ＝ρlS，拉长后长度变为3l ，因体积V ＝Sl 不变，所以导线横截面积变为原来的1/3，即S /3，故拉长为原来的3倍后，电阻R ′＝ρ3l S /3＝9ρlS＝9R . 同理，三段绞合后，长度为l /3，横截面积为3S ，电阻R ″＝ρl /33S ＝ρl 9S ＝19R . 点评 某导体形状改变前后，总体积不变，电阻率不变．当长度l 和横截面积S 变化时，应用V ＝Sl 来确定S 和l 在形变前后的关系，然后再利用电阻定律即可求出l 和S 变化前后的电阻关系．5．C [此题应根据导体的电阻R ＝ρl /S ，欧姆定律R ＝U /I 和电流定义式I ＝q /t 求解． 对于第一根导线，均匀拉长到原来的2倍，如此其横截面积必然变为原来的1/2，由导体的电阻公式可知其电阻变为原来的4倍．第二根导线对折后，长度变为原来的1/2，横截面积变为原来的2倍，故其电阻变为原来的1/4.给上述变化后的裸导线加上一样的电压，由欧姆定律得：I 1＝U 4R ，I 2＝UR /4＝4U /R由I ＝q /t 可知，在同一时间内，电荷量之比q 1∶q 2＝I 1∶I 2＝1∶16 故C 项正确．] 6．见解析解析 (1)由于待测电阻(约250Ω)与电流表内阻(约40Ω)相近，远小于电压表内阻(50kΩ)，因此采用电流表外接法，测量误差较小．控制待测电阻电压的线路，用滑动变阻器连接成限流式接法或分压式接法均可，如如下图所示．(2)作U —I 直线，舍去左起第2点，其余5个点在一条直线上，不在这条线上的点尽量均匀分布在直线两侧；求该直线的斜率k ，如此R ＝k ＝229Ω(221～237Ω均为正确)．(3)因为游标为50分度，所以游标卡尺的准确度为150mm ＝0.02mm ，另外游标卡尺不能估读，读出待测电阻的长度为8.00×10－3m ，直径为1.98×10－3m.(4)将数据代入公式ρ＝RS l ＝R πd 24l 得ρ＝8.81×10－2Ω·m.课后巩固练1．A [根据电阻定律：R ＝ρlS，可见当横截面积S 一定时，电阻R 与长度l 成正比，A 正确．]2．BC3．AB [超导现象是在温度接近绝对零度时，电阻率突然减小到接近零的现象，故A正确；C 中材料只是电阻率变化不明显，而半导体材料的电阻率应随温度的升高而减小．]4．C [由R ＝ρl S 和V ＝Sl 得：l 不变、S 增大一倍时，R 变为原来的12；S 不变，l 增大一倍时，R 变为原来的二倍；l 、S 都减小为原来的12时，R 不变；l 和横截面的半径都增大一倍时，R 变为原来的12.]5．D [设薄片厚度为d ，如此由电阻定律，得R 12＝ρL 1L 2d ，R 34＝ρL 2L 1d.故R 12∶R 34＝L 21∶L 22，选项D 正确．]6．B [由于金属的电阻率随温度的升高而增大，故白炽灯泡正常发光时的电阻大，停止发光一段时间后，灯丝温度降低，电阻减小，应当选B.]7．D [由公式R ＝ρl S ，S ＝14πD 2，P ＝U 2R得，U ＝4ρlPπD2，解得U a ∶U b ＝1∶2，故D 正确．]8．D [将(a)图半球形导体材料看成等大的两半局部的并联，如此(b)图中可以看成等大的两半局部的串联，设每一半局部的电阻为R ，如此(a)图中电阻R a ＝R2，(b)图中电阻R b＝2R ，故R a ∶R b ＝1∶4.]9．1∶3 3∶1 10．12.5km解析 A 、B 间距离l ＝40km ，导线总长2l ，总电阻R ＝800Ω. 设A 与短路处距离x ，导线总长2x ，总电阻R x .由欧姆定律：R x ＝U I ＝1040×10－3Ω＝250Ω由电阻公式：R ＝ρ2l S ，R x ＝ρ2xS，得：x ＝R x R l ＝250800×40km＝12.5km.即短路处距A 端12.5km.。
部编版2020学年高中物理第二章直流电路第5节学生实验测量电源的电动势和内阻课时训练含解析教

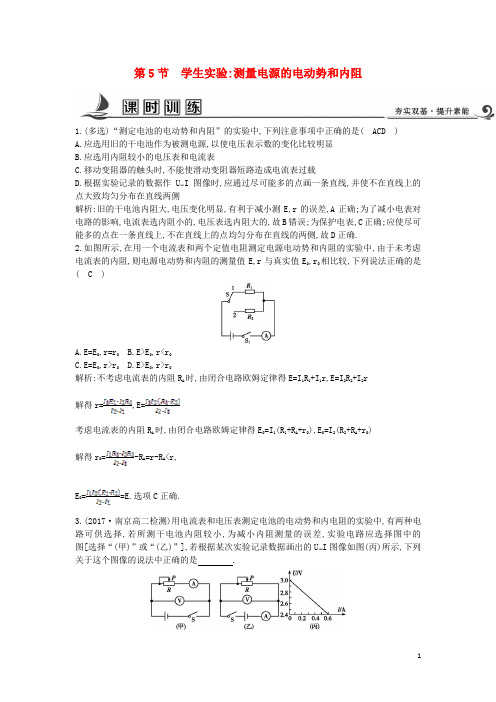

第5节学生实验:测量电源的电动势和内阻1.(多选)“测定电池的电动势和内阻”的实验中,下列注意事项中正确的是( ACD )A.应选用旧的干电池作为被测电源,以使电压表示数的变化比较明显B.应选用内阻较小的电压表和电流表C.移动变阻器的触头时,不能使滑动变阻器短路造成电流表过载D.根据实验记录的数据作U I图像时,应通过尽可能多的点画一条直线,并使不在直线上的点大致均匀分布在直线两侧解析:旧的干电池内阻大,电压变化明显,有利于减小测E,r的误差,A正确;为了减小电表对电路的影响,电流表选内阻小的,电压表选内阻大的,故B错误;为保护电表,C正确;应使尽可能多的点在一条直线上,不在直线上的点均匀分布在直线的两侧,故D正确.2.如图所示,在用一个电流表和两个定值电阻测定电源电动势和内阻的实验中,由于未考虑电流表的内阻,则电源电动势和内阻的测量值E,r与真实值E0,r0相比较,下列说法正确的是( C )A.E=E0,r=r0B.E>E0,r<r0C.E=E0,r>r0D.E>E0,r>r0解析:不考虑电流表的内阻R A时,由闭合电路欧姆定律得E=I1R1+I1r,E=I2R2+I2r解得r=,E=考虑电流表的内阻R A时,由闭合电路欧姆定律得E0=I1(R1+R A+r0),E0=I2(R2+R A+r0)解得r0=-R A=r-R A<r,E0==E.选项C正确.3.(2017·南京高二检测)用电流表和电压表测定电池的电动势和内电阻的实验中,有两种电路可供选择,若所测干电池内阻较小,为减小内阻测量的误差,实验电路应选择图中的图[选择“(甲)”或“(乙)”],若根据某次实验记录数据画出的U I图像如图(丙)所示,下列关于这个图像的说法中正确的是.A.纵轴截距表示待测电池的电动势,即E=3.0 VB.横轴截距表示短路电流,即I短=0.6 AC.根据r=,计算出待测电池内阻为5 ΩD.根据r=计算出待测电池内电阻为1.0 Ω解析:所测干电池的内阻较小,电路图应设计为电流表相对于干电池的外接法,故应选(甲)电路图.U I图像的纵截距为I=0时的路端电压,其大小等于电动势,故E=3.0 V,选项A正确;横轴截距表示路端电压为2.4 V时的电流,并非短路电流,选项B错误;U I图像的斜率的绝对值表示电池内电阻,故r==Ω=1.0 Ω,选项C错误,D正确.答案:(甲) AD4.(2017·宁波高二期中)在“测定电源的电动势和内阻”的实验中,已连接好部分实验电路.(1)按如图(甲)所示的实验电路,把图(乙)中剩余的电路连接起来.(2)在图(乙)的电路中,为避免烧坏电表,闭合开关前,滑动变阻器的滑片应置于(选填“A”或“B”)端.(3)如图是根据实验数据作出的U I图像,由图可知,电源的电动势E=V,内阻r= Ω.解析:(1)电路连接如图所示(2)闭合开关前,滑动变阻器接入电路中的阻值应该最大,故滑片应置于B端.(3)由图像可知,电源电动势为1.5 V,内阻r=Ω=1.0 Ω.答案:(1)见解析(2)B (3)1.5 1.05.在测量电源的电动势和内阻的实验中,由于所用电压表(视为理想电压表)的量程较小,某同学设计了如图所示的实物电路.(1)实验时,应先将电阻箱的电阻调到(填“最大值”“最小值”或“任意值”).(2)改变电阻箱的阻值R,分别测出阻值R0=10 Ω的定值电阻两端的电压U.下列两组R的取值方案中,比较合理的方案是(填“1”或“2”).方案编号电阻箱的阻值R/Ω1 400.0 350.0 300.0 250.0 200.02 80.0 70.0 60.0 50.0 40.0(3)根据实验数据描点,绘出的R图像是一条直线.若直线的斜率为k,在坐标轴上的截距为b,则该电源的电动势E= ,内阻r= .(用k,b和R0表示)解析:(1)电阻箱在电路中起限制电流的作用,故实验时应先将其阻值调到最大值.(2)比较合理的方案是2,理由是2中可使电压表的示数变化范围较大.(3)实验原理是闭合电路欧姆定律,即E=U+(R+r),整理有=++·R,则有R图像中b=+,k=,所以E=,r=-R0.答案:(1)最大值(2)2 (3)-R06.(2016·四川卷)用如图所示电路测量电源的电动势和内阻.实验器材:待测电源(电动势约3 V,内阻约2 Ω),保护电阻R1(阻值10 Ω)和R2(阻值5 Ω),滑动变阻器R,电流表A,电压表V,开关S,导线若干.实验主要步骤:(ⅰ)将滑动变阻器接入电路的阻值调到最大,闭合开关;(ⅱ)逐渐减小滑动变阻器接入电路的阻值,记下电压表的示数U和相应电流表的示数I; (ⅲ)以U为纵坐标,I为横坐标,作U I图线(U,I都用国际单位);(ⅳ)求出U I图线斜率的绝对值k和在横轴上的截距a.回答下列问题:(1)电压表最好选用;电流表最好选用.A.电压表(0～3 V,内阻约15 kΩ)B.电压表(0～3 V,内阻约3 kΩ)C.电流表(0～200 mA,内阻约2 Ω)D.电流表(0～30 mA,内阻约2 Ω)(2)滑动变阻器的滑片从左向右滑动,发现电压表示数增大.两导线与滑动变阻器接线柱连接情况是.A.两导线接在滑动变阻器电阻丝两端的接线柱B.两导线接在滑动变阻器金属杆两端的接线柱C.一条导线接在滑动变阻器金属杆左端接线柱,另一条导线接在电阻丝左端接线柱D.一条导线接在滑动变阻器金属杆右端接线柱,另一条导线接在电阻丝右端接线柱(3)选用k,a,R1和R2表示待测电源的电动势E和内阻r的表达式,E= ,r= ,代入数值可得E和r的测量值.解析:(1)电压表内阻越大,分得的电流越小,误差也就越小,所以选内阻较大的A电压表;当滑动变阻器接入电阻最小时通过电流表电流最大,此时通过电流表电流大小约为I=≈158 mA,所以选量程为200 mA的C电流表.(2)由电路分析可知,滑片右移电压表示数变大,意味着滑动变阻器接入电路部分阻值增大,A 选项若两导线都接电阻丝两端,接入电阻为最大阻值,不会变化;B选项两导线都接在金属杆两端上,接入电阻为0 Ω;C选项一导线接金属杆左端,一导线接电阻丝左端,则滑片右移时阻值增大,则电压表示数变大;D选项一导线接金属杆右端,一导线接电阻丝右端,则滑片右移阻值减小,则电压表示数变小,故选项C正确.(3)由E=U+I(r+R2),得U=-I(r+R2)+E,对比伏安特性曲线可知,图像斜率大小k=r+R2,所以电源内阻r=k-R2;令U=0,得I==,由题意知在横轴上的截距为a,所以a=I=,则E=ka.答案:(1)A C (2)C (3)ka k-R27.采用如图(甲)所示的电路“测定电池的电动势和内阻”.(1)除了选用图(乙)中的部分器材外, (填选项);A.还需要电压表B.还需要电流表C.还需要学生电源D.不再需要其他器材测量次数1 2 3 4 5 6 物理量R/Ω 1.2 1.0 0.8 0.6 0.4 0.2I/A 0.60 0.70 0.80 0.89 1.00 1.20U/V 0.90 0.78 0.74 0.67 0.62 0.43用作图法求得电池的内阻r= ;(3)根据第5次所测得的实验数据,求得电流表内阻R A= .解析:(1)选A,图中已有电流表、电阻箱和干电池,还缺少电压表.(2)作出U I图像,由图像斜率可求得r=0.75(±0.10)Ω.(3)由欧姆定律得R+R A=,得R A=-R=0.22 Ω.答案:(1)A(2)0.75(±0.10)Ω(3)0.22 Ω。
高中物理第二章直流电路章末复习课课件教科选修31教科高二选修31物理课件
2021/12/10
第二十七页，共三十二页。
故障特点 (1)断路特点：表现为路端电压不为零而电流为零． (2)短路特点：用电器或电阻发生短路，表现为有电流通过电路但它两端的电压 为零．
2021/12/10
第二十八页，共三十二页。
[针对训练]
3．(多选)如图 2-4 所示的电路中，电源电压保持不变，闭合开关 S，电路正常
2021/12/10
第三十页，共三十二页。
谢谢 观看 (xiè xie)
2021/12/10
第三十一页，共三十二页。
①定义式：R＝—I—. ②决定式：R＝ρρ—Sl —.
2021/12/10
第三页，共三十二页。
2．基本规律 (1)电阻定律：R＝ρ—ρSl—.
(2)欧姆定律 U
①部分电路欧姆定律：I＝—R—. E
②闭合电路欧姆定律：I＝—R＋—r.
(3)电功和电热
①电功：W＝IUt.
②电热(焦耳定律)：Q＝I2Rt .
2021/12/10
第十五页，共三十二页。
④保持滑动变阻器滑片的位置不变，调节电阻箱阻值，使电压表的示数为 2.00 V，记下电阻箱的阻值．
2021/12/10
图 2-1
第十六页，共三十二页。
回答下列问题：
(1)实验中应选择滑动变阻器
(填“R1”或“R2”)．
(2)根据图 2-1(a)所示电路将图 2-1(b)中实物图连线．
第二十五页，共三十二页。
如图 2-3 所示的电路中，电源电动势为 6 V，当开关 S 接通后，灯泡 L1 和 L2 都不亮，用电压表测得各部分电压是 Uab＝6 V，Uad＝0，Ucd＝6 V，由此 可判定( )
A．L1 和 L2 的灯丝都烧断了 B．L1 的灯丝烧断了 C．L2 的灯丝烧断了 D．变阻器 R 断路

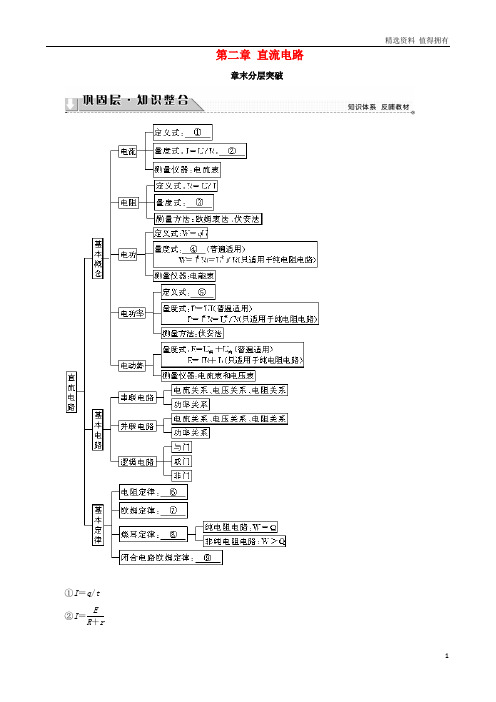

「精品」高中物理第二章直流电路章末分层突破学案教科版选修3_1
精选资料 值得拥有 1 第二章 直流电路
章末分层突破
①I＝q/t
②I＝ER＋r 精选资料 值得拥有 2 ③R＝ρlS
④W＝UIt ⑤P＝W/t
⑥R＝ρlS
⑦I＝UR ⑧Q＝I2Rt ⑨I＝ER＋r
动态电路问题的分析方法 1.常规思维过程：(1)对电路进行分析，从阻值变化的部分入手，由串、并联规律判断电路总电阻的变化情况(若只有有效工作的一个电阻阻值变化，则不管它处于哪一支路，电路总电阻一定跟随该电阻变化规律而变)． (2)由全电路欧姆定律判断电路总电流、路端电压的变化情况． (3)再根据电路特点和电路中电压、电流分配原则判断各部分电流、电压、电功率的变化情况． 2.滑动变阻器常见三种接法的特点： (1)如图21所示的限流式接法．RAB随P、b间的电阻增大而增大．
图21 (2)如图22所示分压电路．电路总电阻RAB等于AP段电阻RaP和R1并联后的电阻与Pb段电阻RPb的串联值．当P由a滑至b时，虽然RaP与RbP变化相反，但电路的总电阻RAB持续减小；若P点反向移动，则RAB持续增大．
图22 (3)如图23所示并联式电路．由于两并联支路的电阻之和为定值，则两支路的并联电阻随两支路阻值之差的增大而减小；随两支路阻值之差的减小而增大，且支路阻值相差最小时有最大值，相差最大时有最小值． 精选资料 值得拥有 3 图23 如图24所示是一实验电路图，在滑动触头由a端滑向b端的过程中，下列表述正确的是( ) 【导学号：96322051】
图24 A．路端电压变小 B．电流表的示数变大 C．电源内阻消耗的功率变小 D．电路的总电阻变大
【解析】 当滑片向b端滑动时，接入电路中的电阻减小，使总电阻减小，D错；根据I＝ER可知总电
流增大，又由U＝E－Ir知路端电压减小，A对；流过电流表的示数为I1＝UR3可知电流表示数减小，B错；由P内＝I2r知内阻消耗的功率增大，C错． 【答案】 A (多选)在如图25所示电路中，电源电动势E＝6 V，内阻r＝1 Ω，保护电阻R0＝3 Ω，滑动变阻器总电阻R＝20 Ω，闭合开关S，在滑片P从a滑到b的过程中，若电流表内阻忽略，正确的是( )
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
19
第二章：直流电路训练案
1、如图所示是实物连接图和电路图。当酒精灯点燃后你将看到的现象是( )
A．电流表读数增大 B．电流表读数减小
C．灯泡变暗 D．灯泡变亮
2．热水器在使用时，只有在既没有熄灭又没有停水的情况下才能使热水器工作，这种情况
若用逻辑关系来表示，属于哪种电路( )
A．“与”电路 B．“或”电路
C．“非”电路 D．以上均不是
3．如图所示电路，其中L为“4 V8 W”的用电器，电源电动势E＝6 V，内阻r＝1 Ω，R为
滑动变阻器，则以下说法错误的是( )
A．要使用电器正常工作，电源额定功率不得少于12 W
B．要使变阻器安全工作，其额定电流不得少于2 A
C．变阻器滑片在左端时，L恰好正常工作
D．变阻器滑片在右端时，L恰好正常工作
4．如图所示电路，将两个相同的电流表分别改装成A1(0～3 A)和A2(0～0.6 A)的电流表。把
两个电流表并联接入电路中测量电流强度，则下列说法中正确的是(
A．A1的指针半偏时，A2的指针也半偏
B．A1的指针没满偏时，A2的指针已满偏
C．A1的读数为1 A时，A2的读数为0.6 A
D．A1的读数为1 A时，干路中的电流为1.2 A
5、如图所示的电路中，闭合电键S后，灯a和灯b都正常发光，后来由于某种故障使灯b
突然变亮，电压表读数增加，由此推断，这故障可能是( )
A．a灯丝烧断 B．电阻R2断路
C．电阻R2短路 D．电容器被击穿短路
6．(1)某同学在用螺旋测微器测定某薄片的厚度时，读数如图所示。
可知该薄片的厚度d＝________ mm。
(2)某同学用多用电表按正确步骤测量一电阻阻值，如图所示，则这电阻值是________ Ω。
0
20
如果要用此多用电表测量一个约20 Ω的电阻，为了使测量比较精确，选择开关应选的欧姆
挡是__________。
(3)为研究稀盐水溶液的电阻率与浓度的关系，某同学设计了如图10所示的电路图，图中E
为直流电源，K为开关，K1为单刀双掷开关，R为滑动变阻器，Rx为待测稀盐水溶液液柱。
①实验时，闭合K之前将R的滑片P置于________(填“C”或“D”)端；当用电流表外接法测
量Rx的阻值时，K1应置于位置________(填“1”或“2”)。
②在一定条件下，得到Rx的电阻率随浓度变化的曲线如图11所示(不计由于通电导致的化
学变化)。实验中Rx的通电面积为50 cm2，长度为5 cm，测量Rx的阻值是50 Ω，则其电阻
率为________ Ω·m，可得此时溶液浓度约为________%(保留2位有效数字)。
7、如图12所示，电源的电动势E＝7.5 V，内电阻r＝1.0 Ω，定值电阻R2＝12 Ω，电动机
M的线圈电阻R＝0.50 Ω。开关S闭合，电动机转动稳定后，电压表的示数U1＝4.0 V，电
阻R2消耗的电功率P2＝3.0 W。不计电动机的摩擦损耗等，求：
(1)电源的路端电压；
(2)电动机的输出机械功率。
8、实验表明，通过某种金属氧化物制成的均匀棒中的电流I跟电压U之间遵循I＝kU3的规
律，其中U表示棒两端的电势差，k＝0.02 A/V3。现将该棒与一个可变电阻器R串联在一起
后接在恒定电压6.0 V的电源上，如图13所示。求：
21
(1)当串联的可变电阻器阻值R多大时，电路中的电流为0.16 A?
(2)当串联的可变电阻器阻值R多大时，棒上消耗的电功率是电阻R上消耗电功率的1/5?
9、如图14所示，为一种测定风作用力的仪器原理图，P为金属球，悬挂在一细长金属丝下
面，O是悬挂点，R0是保护电阻，CD是水平放置的光滑电阻丝，与细金属丝始终保持良好
的接触，无风时细金属丝与电阻丝在C点接触，此时电路中电流为I0，有风时金属丝将偏
转一角度，角θ与风力大小有关，已知风力方向水平向左，OC＝h，CD＝L，球质量为m，
电阻丝单位长度电阻为k，电源内阻和金属丝电阻均不计，金属丝偏转θ角时电流表示数为
I′，此时风力大小为F，试写出：
(1)风力大小F与θ的关系式；
(2)风力大小F与电流表示数I′的关系式。
22
10、在用电压表和电流表测电池的电动势和内阻的实验中，所用电压表和电流表的内阻分别
为1 kΩ和0.1 Ω，图2－5－9中为实验原理图及所需器件图。
(1)在图中画出连线，将器件按原理图连接成实验电路。
(2)一位同学记录的6组数据见下表，试根据这些数据在图2－5－10中画出U－I图像，
根据图像读出电池的电动势E＝______V，求出电池内阻r＝______Ω。
I(A) 0.12 0.20 0.31 0.32 0.50 0.570
U(V) 1.37 1.32 1.24 1.18 1.10 1.05
(3)若不作出图线，只选用其中两组U和I的数据，用公式E＝U＋Ir列方程求E和r，
这样做可能得出误差很大的结果，其中选用第________组和第________组的数据，求得E
和r误差最大。
