建筑电气常用数据
bim建筑电气常用构件参数
bim建筑电气常用构件参数摘要：1.BIM 建筑电气概述2.常用构件参数介绍3.参数应用实例4.参数对电气设计的重要性5.结论正文：1.BIM 建筑电气概述BIM（Building Information Modeling，建筑信息模型）是一种基于数字技术的建筑设计、施工和管理的综合方法。
在建筑电气设计中，BIM 可以帮助工程师更高效、精确地进行设计，并实现跨专业协同合作。
通过BIM，工程师可以在设计过程中模拟各种电气设备的安装、布局和运行情况，以确保电气系统的安全、稳定和节能。
2.常用构件参数介绍在建筑电气设计中，有许多常用的构件参数需要设置，这些参数对电气系统的性能和安全至关重要。
以下是一些常用的构件参数：（1）线缆参数：包括线缆类型、截面积、电缆长度等，用于确定线缆的承载能力和电流负荷。
（2）设备参数：包括设备类型、额定电压、额定电流等，用于确定设备的电气性能和安全性能。
（3）保护装置参数：包括保护装置类型、动作电流、动作时间等，用于设置保护装置的触发条件和保护范围。
（4）照明参数：包括照明类型、照度、色温等，用于确定照明系统的性能和舒适度。
3.参数应用实例以线缆参数为例，假设一个建筑项目的电力需求为1000kW，根据电力计算公式P=UI，可得电流I=P/U=1000kW/10kV=100A。
因此，在选择线缆时，应选择截面积大于或等于100 平方毫米的线缆，以确保线缆具有足够的承载能力。
4.参数对电气设计的重要性正确的参数设置对于电气设计至关重要。
参数设置不当可能导致电气系统性能不佳、设备寿命缩短、运行维护成本增加，甚至可能引发安全事故。
因此，在电气设计过程中，工程师应充分考虑各种参数的合理设置，以确保电气系统的安全、稳定和节能。
5.结论总之，BIM 建筑电气设计中的构件参数设置对于电气系统的性能和安全至关重要。
建筑电气常用数据速查表
2---3片组合涂漆母线的载流量（θn=70℃θa=25℃）380V铜导线负荷力具（KV.m，cos=1）BLV绝缘电线明敷及穿管时持续载流量（注：明敷载流量值系根据 S>2De(De-电线外径)计算）BLx绝缘电线明敷及穿管时持续载流量（注：明敷载流量值系根据 S>2De(De-电线外径)计算）BV-105耐热绝缘电线明敷及穿管时持续载流量n注：1.本电线的聚氯乙烯绝缘中加了耐热增塑剂，线芯允许工作温度可达105℃，适用于高温场所，但要求电线接头用焊接或绞接后表面锡la处理。
电线实际允许工作温度还取决于电线与电线及电器接头的允许温度，当接头允许温度为95℃时，表中数据应乘以0.92，85℃时应乘以0.84。
3.本表中载流量数据系编者经计算得出，仅供参考。
BV、BLV型绝缘线穿半硬塑料管、波纹管管径选择单位：mm注硬塑料管（轻型）的公称管径指外径。
BV绝缘电线明敷及穿管时持续载流量注：明敷载流量值系根据S>2De(De-电线外径)计算注硬塑料管（轻型）的管径指外径。
注硬塑料管（重型）的公称管径指外径。
BX绝缘电线明敷及穿管时持续载流量注：明敷载流量值系根据S>2De(De-电线外径)计算HYV-0.5电话电缆在线槽内允许容纳根数线槽内电话电缆与电话支线换算注：架空电缆导体工作温度90°C，环境温度40°C.LJ、HLJ、LGJ型裸铝绞线的载流量（θn=70℃）注本表系母线立放的数据。
当母线平放且宽度≤63mm时，表中数据应乘以0.95，>63mm 时应乘以0.92。
电力电缆穿金属管最小管径注：适用于三芯、三芯+N及四芯等截面电力电缆。
电力电缆穿金属管最小管径注：适用于三芯、三芯+N及四芯等截面电力电缆。
电话电线电缆穿管最小管径不同环境温度下载流量修正系数不同环境温度下载流量修正系数电缆在空气中并列敷设时载流量修正系数不同土壤热阻系数的载流量修正系数电线电缆穿管敷设于空气中载流量修正系数（参考值）注：1、穿管电缆根数系指有负荷且发热的导线根数。
建筑机电工程常用经验数据
机电工程重要经验数据1、中央空调年负荷统计（商业）空调系统负荷运行率% 占年运行负荷%年运行天数全国广州全国广州100%运行10 20 30 6075 50 60 150 8050 30 10 90 3025 10 10 30 3002、商业建筑电力负荷分配：●空调系统40~50%；●照明系统35~30%；●动力系统25~20%3、一般写字楼照明功率（按单位建筑面积计算）●高级写字楼 35W/平方米；●敞开式商场：35~40W/平方米●高级餐厅：35~40W/平方米4、空调系统耗电：40W/平方米建筑面积5、估变压器：●每1冷吨1.4~1.6KVA；●耗电比例：冷水机组耗电：0.68KW/冷吨；●冷冻、冷却水泵耗电：0.26KW/冷吨；●冷却塔耗电：0.04KW/冷吨；●末端设备：0.18KW/冷吨；6、空调系统各设备占用电的比例：●冷冻站占84.5%；●末端设备占15.5%7、中央空调系统总耗电量估算：1.2KW/冷吨；8、中央空调耗材估算●水管：34公斤/冷吨；●风管：7.7平方米铁皮/1万立方米风量；9、每空调面积（建筑面积*80%）用风管面积：0.4~0.8平方米；10、侧送风和散流器送风使用铁皮的面积有区别：●散流器送风约是空调用铁皮面积的70~80%；●侧送风约是空调用铁皮面积的30~80%；11、中央空调水循环量计算●冷冻水循环量估算：0.6吨/冷吨；●冷却水循环量估算：螺杆式：0.78吨/冷吨；离心式：0.76吨/冷吨；吸收式：1.20吨/冷吨12、冷冻水系统储水量计算（按建筑平方米面积计算）●全空气系统：0.4~0.55升/平方米；●风机盘管+新风系统：0.7~1.3升/平方米13、电机电流估算：●I380=Pe*Ks/（错误！未找到引用源。
*U*错误！未找到引用源。
）≈1.9 Pe（A）Pe-----额定功率，KWKs-----因系数=1错误！未找到引用源。
=0.8U=0.38KV●I220=Pe*Ks/（错误！未找到引用源。
电气设计常用数据计算
备注 无电热水器
卫生间无电热水器

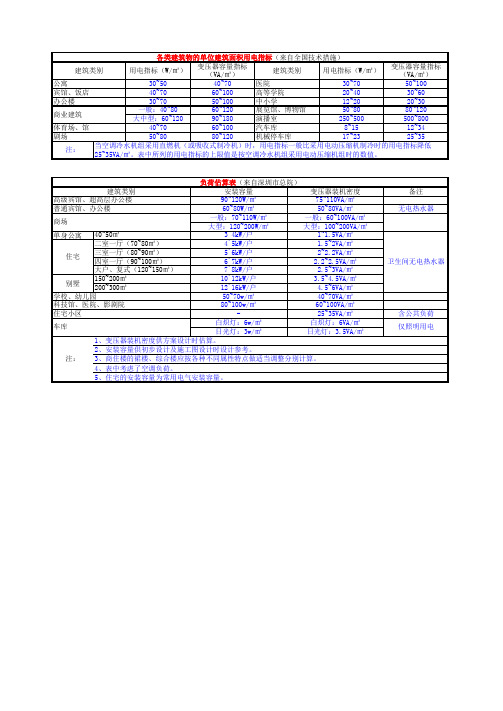

含公共负荷 筑类别 安装容量 变压器装机密度 高级宾馆、超高层办公楼 90~120W/㎡ 75~110VA/㎡ 普通宾馆、办公楼 60~80W/㎡ 50~80VA/㎡ 一般：70~110W/㎡ 一般：60~100VA/㎡ 商场 大型：120~200W/㎡ 大型：100~200VA/㎡ 40~50㎡ 3`4kW/户 1~1.5VA/㎡ 单身公寓 二室一厅（70~80㎡） 4`5kW/户 1.5~2VA/㎡ 三室一厅（80~90㎡） 5`6kW/户 2~2.2VA/㎡ 住宅 四室一厅（90~100㎡） 6`7kW/户 2.2~2.5VA/㎡ 大户、复式（120~150㎡） 7`8kW/户 2.5~3VA/㎡ 150~200㎡ 10`12kW/户 3.5~4.5VA/㎡ 别墅 200~300㎡ 12`16kW/户 4.5~6VA/㎡ 学校、幼儿园 50~70w/㎡ 40~70VA/㎡ 科技馆、医院、影剧院 80~100w/㎡ 60~100VA/㎡ 住宅小区 25~35VA/㎡ 白炽灯：6w/㎡ 白炽灯：6VA/㎡ 车库 日光灯：3w/㎡ 日光灯：3.5VA/㎡ 1、变压器装机密度供方案设计时估算。 2、安装容量供初步设计及施工图设计时设计参考。 注： 3、商住楼的裙楼、综合楼应按各种不同属性特点做适当调整分别计算。 4、表中考虑了空调负荷。 5、住宅的安装容量为常用电气安装容量。
电气常用数据手册
电气常用数据手册导线、电缆、控制电缆型号含义［1］-［2］［3］［4］［5］［6］［7］［8］-［9］［1］ZR-阻燃，NH-耐火，ZA(IA)-本安［2］用途。
电力电缆缺省表示,K-控制电缆,P-信号电缆,DJ-计算机电缆［3］绝缘层。
V-聚氯乙烯,Y-聚乙烯,YJ-交联聚乙烯，X-橡皮，Z-纸［4］导体。
T-铜芯缺省表示，L-铝芯［5］内护层(护套),V-聚氯乙烯,Y-聚乙烯,Q-铅包,L-铝包,H-橡胶,HF-非燃性橡胶,LW-皱纹铝套,F-氯丁胶,N-丁晴橡皮护套［6］特征。
统包型不用表示,F-分相铅包分相护套,D-不滴油,CY-充油,P-屏蔽,C-滤尘器用,Z-直流［7］铠装层。
0-无,2-双钢带(24-钢带、粗圆钢丝),3-细圆钢丝,4-粗圆钢丝(44-双粗圆钢丝)［8］外被层。
0-无,1-纤维层,2-聚氯乙烯护套,3-聚乙烯护套［9］额定电压。
以数字表示,kV例如:VV 铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆。
VV22 铜芯聚氯乙烯绝缘聚氯乙烯铠装护套电力电缆。
YJV 交联聚乙烯绝缘，聚氯乙烯护套电力电缆绝缘电线（导线）［1］［2］［3］［4］［5］［1］代号。
B-电线(有时不表示)［2］导体。
T-铜芯(缺省表示),L-铝芯,R-软铜［3］绝缘。
V-聚氯乙烯,X-橡皮,F-氯丁橡皮［4］护套。
V-聚氯乙烯［5］其他。
R-软电线,P-屏蔽,B-平行电缆型号含义用途导线材料绝缘内护层特性外护层K－控制电缆 L－铝芯 Z－纸绝缘 H－橡套 P－贫油式 1－麻皮Y－移动电缆 T－铜芯 X－橡皮绝缘 Q－铅包 D－不滴 2－钢带铠装V－聚氯乙烯绝缘 L－铝包 F－分相铅包 20－裸钢带铠装V－聚氯乙烯套 C－重型 3－细钢丝铠装30－裸细钢丝铠装5－单层粗钢丝铠装11－防腐护层12－钢带铠装有防腐层120－裸钢带铠装有防腐层BV－450/750V电线穿钢管允许持续载流量导线穿管根数二根单芯三根单芯四根单芯五根单芯线芯允许工作温度70℃环境温度（℃） 25 30 35 40 管径 25 30 35 40 管径 2530 35 40 管径 25 30 35 管径导线截面（mm2） BV塑料绝缘线多根同穿一根钢管（SC）内时允许持续载流量（A）1 14 13 12 11 15 1312 11 10 15 11 109 8 15 11 10 9 151.5 19 17 16 15 15 1715 14 13 15 1614 13 12 15 15 14 13152.5 26 24 22 20 15 2422 20 18 15 2220 19 17 15 20 19 18154 35 32 30 27 15 3128 26 24 20 28 2624 22 20 27 25 24206 47 48 40 37 15 4138 35 32 20 37 3432 29 20 34 33 312010 65 60 56 51 20 5753 49 45 25 50 4643 39 25 48 45 423216 82 76 70 64 25 7368 63 57 32 65 6055 51 32 66 63 594025 107 100 92 84 25 9588 82 75 40 8579 73 67 40 87 82 784035 133 124 115 105 32115 107 99 90 40105 98 90 83 50 108 10 2 96 5050 165 154 142 130 40146 136 126 115 50130 121 112 102 50 136129 121 7070 205 191 177 162 50183 171 158 144 70165 154 142 130 70 168159 149 8095 250 233 216 197 50225 210 194 177 70200 187 173 158 80 207195 183 100120 290 271 250 229 50260 243 224 205 70230 215 198 181 80 238225 211 100150 330 300 285 261 70300 280 269 237 80265 247 229 209 100 262247 232 100185 380 355 328 300 70340 317 294 268 100300 280 259 237 100 298 282 264 125BV－450/750V电线穿阻燃硬塑料管（PVC）允许持续载流量导线穿管根数二根单芯三根单芯四根单芯五根单芯线芯允许工作温度70℃环境温度（℃） 25 30 35 40 管径 25 30 35 40 管径 2530 35 40 管径 25 30 35 管径导线截面（mm2） BV塑料绝缘线多根同穿一根钢管（SC）内时允许持续载流量（A）1 12 11 10 9 15 1110 9 8 15 10 9 87 15 10 9 9 151.5 16 14 13 12 15 1514 12 11 15 1312 11 10 15 12 12 11202.5 24 22 20 18 15 2119 18 16 15 1917 16 15 20 17 16 15204 31 28 26 24 20 2826 24 22 20 25 2321 18 20 22 21 20206 41 38 35 32 20 3633 31 28 20 32 2927 25 25 29 27 262510 56 52 48 44 25 4945 42 38 25 44 4138 34 32 40 37 353216 72 67 62 56 32 6560 56 51 32 57 5349 45 32 55 52 494025 95 88 82 75 32 8579 73 67 40 75 7064 59 40 73 69 655035 120 112 103 94 40 1 05 98 90 83 40 9386 80 73 50 90 85 807950 150 140 129 118 50132 123 114 104 50117 109 101 92 70 114107 101 8070 185 172 160 146 50167 156 144 130 50148 138 128 117 70 140132 124 8095 230 215 198 181 70205 191 177 162 70185 172 160 146 80120 270 252 233 213 70240 224 207 189 70215 201 185 172 80150 305 285 263 241 80275 257 237 217 80250 233 216 197 80185 355 331 307 280 80310 289 268 245 80280 261 242 221 100规范规定的绝缘电阻值1、对成套灯具的绝缘电阻、内部接线等性能进行现场抽样检测，灯具的绝缘电阻值不小于2MΩ，内部接线为铜芯绝缘电线，芯线截面积不小于0.5mm2，橡胶或聚氯乙烯（PVC）绝缘电线的绝缘层厚度不小于0.6mm。
建筑电气常用电气计算公式汇总
建筑电气常用电气计算公式汇总建筑电气计算是建筑电气设计中非常重要的一部分，它涉及到电气负荷计算、线路电压降、照明设计等多个方面。
下面将汇总一些常用的建筑电气计算公式。
一、电气负荷计算：1.照明负荷计算公式：照明负荷 = 照明度（lx）× 照明区域（m²）/ 照明效率（lm/W）2.插座负荷计算公式：插座负荷=插座功率（W）×插座数量3.空调负荷计算公式：空调负荷=空调功率（W）×所需空调数量4.电梯负荷计算公式：电梯负荷=电梯功率（W）×电梯数量5.动力负荷计算公式：总动力负荷=（照明负荷+插座负荷+空调负荷+电梯负荷）×加权系数二、线路电压降计算：1.单相电压降计算公式：电压降=（导线长度×电流）×电阻/10002.三相电压降计算公式：电压降=（导线长度×√3×电流）×电阻/1000三、照明设计计算：1.灯具数量计算公式：灯具数量=（照明区域面积×照度）/灯具功率2.光源数量计算公式：光源数量=（照明区域面积×照度）/光源功率3.灯具间距计算公式：灯具间距=（照明区域长度+照明区域宽度）/灯具列数四、其他常用公式：1.三相功率计算公式：三相功率=输入电压×电流×√32.直流功率计算公式：直流功率=输入电压×电流3.电流计算公式：电流=功率/电压以上是一些常用的建筑电气计算公式，可以根据具体情况进行选择和应用。
在实际设计中，还需要考虑不同负荷类型的使用时间、负荷特性曲线等因素，以及电气设备的额定功率、功率因数等参数，以获得更准确的计算结果。
此外，还应当遵循相关电气设计规范和标准，确保电气系统的安全可靠性。
bim建筑电气常用构件参数
bim建筑电气常用构件参数BIM技术在建筑电气工程中的应用越来越广泛，可以提高工程效率、降低成本、减少错误。
在BIM建筑电气设计中，常用的构件参数包括线缆、开关、插座、照明灯具等。
一、线缆参数1.导体：导体的材料一般有铜、铝、镀锡铜等，导体的截面积越大，电阻越小，传输能力越强。
2.绝缘层：绝缘层的材料一般有聚氯乙烯(PVC)、交联聚乙烯(XLPE)等，绝缘层的厚度越大，绝缘性能越好。
3.芯数：芯数通常为单芯、双芯、三芯或四芯，根据电气设计需求选择合适的芯数。
二、开关参数1.额定电流：开关的额定电流应根据负载电流和安全系数确定，一般可采用标准值。
2.额定电压：开关的额定电压应根据电路电压确定，一般可采用标准值。
3.机械寿命：开关的机械寿命应根据使用场合确定，一般可采用标准值。
4.触点材料：触点材料一般有铜、银、铜银合金等，银触点具有较好的导电性能和耐热性能。
三、插座参数1.额定电压：插座的额定电压应根据电路电压确定，一般可采用标准值。
2.额定电流：插座的额定电流应根据负载电流和安全系数确定，一般可采用标准值。
3.接触材料：接触材料一般有铜、银、铜银合金等，银接触具有较好的导电性能和耐热性能。
四、照明灯具参数1.功率：照明灯具的功率应根据照度要求和光源类型确定，一般可采用标准值。
2.色温：色温通常分为暖白光、自然白光和冷白光三种，根据使用场合选择合适的色温。
3.光效：光效一般用流明/瓦表示，光效越高表示同样的功率下照明效果越好。
以上是BIM建筑电气常用构件参数的简要介绍，建筑电气工程设计中还需要考虑其他因素，如安全性、可靠性、节能性等。
通过BIM技术可以有效地优化设计方案，提高工程质量和效率。
bim建筑电气常用构件参数
bim建筑电气常用构件参数摘要：一、BIM 建筑电气概述二、BIM 建筑电气常用构件参数1.电缆桥架2.电缆支架3.电线导管4.开关插座5.照明设备三、BIM 建筑电气构件参数的意义和作用四、总结正文：BIM 建筑电气是一种基于数字技术的建筑设计和管理方法。
通过BIM 建筑电气，可以实现对建筑电气系统的可视化、模拟和优化设计，提高建筑电气系统的效率和可靠性。
在BIM 建筑电气中，常用构件参数是设计和管理电气系统的重要基础。
一、BIM 建筑电气概述BIM 建筑电气是一种基于数字化技术的建筑设计和管理方法，可以实现对建筑电气系统的可视化、模拟和优化设计，提高建筑电气系统的效率和可靠性。
BIM 建筑电气将建筑电气设计和管理集成到一个数字模型中，可以实现对建筑电气系统的全面控制和优化。
二、BIM 建筑电气常用构件参数在BIM 建筑电气中，常用构件参数包括电缆桥架、电缆支架、电线导管、开关插座和照明设备等。
这些构件参数是设计和管理建筑电气系统的重要基础，可以实现对建筑电气系统的可视化、模拟和优化设计。
1.电缆桥架电缆桥架是一种用于支撑和保护电缆的构件，通常由铝合金、钢和玻璃等材料制成。
电缆桥架的参数包括材质、尺寸、承载能力和防护等级等。
2.电缆支架电缆支架是一种用于支撑和固定电缆的构件，通常由钢材和铝合金等材料制成。
电缆支架的参数包括材质、尺寸、承载能力和防护等级等。
3.电线导管电线导管是一种用于引导和保护电线的构件，通常由塑料和金属等材料制成。
电线导管的参数包括材质、尺寸、承载能力和防护等级等。
4.开关插座开关插座是一种用于控制和连接电气设备的构件，通常由塑料和金属等材料制成。
开关插座的参数包括材质、尺寸、功率和防护等级等。
5.照明设备照明设备是一种用于提供照明的构件，通常由灯具、灯杆和灯具附件等组成。
照明设备的参数包括材质、尺寸、功率和防护等级等。
三、BIM 建筑电气构件参数的意义和作用BIM 建筑电气构件参数是设计和管理建筑电气系统的重要基础，可以实现对建筑电气系统的可视化、模拟和优化设计。
与建筑专业相关的电气常用数据
建筑常用相关专业技术参数-电气专业
各类项目中，电气专业进行变配电房设计时，对建筑会提交面积、层高等要求，详见下表。
除此之外，变配电房一般要求设于地下一层，个别地方要求设于首层（如湖北地区），还有个别商业价值很高的地区，且地下有三层及以上时，可将变配电房设于地下二层。
各类型项目中，电气专业会向建筑提出各种设备用房面积要求，整理如下表。
其中，变配电房原则上要求设于地下一层，柴油发电机要求设置于地下一层或地下二层，消防控制室要求设于建筑物首层（特殊情况可设于地下一层），其他弱电机房原则上要求设于地下一层，受条件所限时，可设于地下二层。
柴油发电机房对建筑和结构专业的要求主要在于进、排风井有效面积，排烟井面积，机组尺寸及重量等。
整理后详见下表。
表3 柴油发电机房常用数据
各弱电机房对土建的要求主要是层高、荷载及装修做法等，详见下表。
表4 各类弱电机房对土建相关要求的常用数据
塔楼标准层电气竖井的面积要求是各类建筑项目中需要建筑专业处理的重要问题，常用参数整理如下表。
表5 各类型项目中强、弱电竖井面积要求。
负荷计算若干问题探讨—19DX101-1《建筑电气常用数据》
负荷计算若干问题探讨—19DX101-1《建筑电气常用数据》负荷计算是建筑电气设计的基础和关键，如果负荷计算有较大的误差，会造成变压器选择不准确，系统设计不合理，产生不必要的浪费。
借助于国家标准图集19DX101- 1《建筑电气常用数据》（以下简称“19DX101 - 1”）出版发行之际，就建筑电气负荷计算相关问题发表个人意见和观点，供大家讨论。
负荷计算方法
目前，我国经常使用的负荷计算方法如表1所示。
针对表1作如下几点说明：
a. JGJ 16 - 2008《民用建筑电气设计规范》第3. 5. 2条明确规定：“方案设计阶段可采用单位指标法；初步设计及施工图设计阶段，宜采用需要系数法。
”因此，单位指标法和需要系数法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑电气常用数据
一、引言
建筑电气是指在建筑物内进行电力供应、照明、通信、安防等方面的电气工程。
在进行建筑电气设计和施工过程中，需要使用一些常用的数据来进行计算和决策。
本文将介绍建筑电气常用数据的标准格式和相关内容。
二、电气负荷计算数据
1. 建筑总负荷：建筑电气负荷的总和，通常以千瓦（kW）或千伏安（kVA）
为单位。
2. 照明负荷：用于照明的电气负荷，通常以瓦（W）为单位。
3. 动力负荷：用于动力设备（如电梯、空调等）的电气负荷，通常以千瓦（kW）或千伏安（kVA）为单位。
4. 控制负荷：用于控制设备（如开关、继电器等）的电气负荷，通常以瓦（W）为单位。
5. 预留负荷：为未来可能增加的电气负荷而预留的电气能力，通常以百分比形
式表示。
三、电缆和线缆数据
1. 电缆截面积：电缆导体的横截面积，通常以平方毫米（mm²）为单位。
2. 电缆长度：电缆的实际长度，通常以米（m）为单位。
3. 电缆额定电流容量：电缆能够承受的最大电流，通常以安培（A）为单位。
4. 电缆电阻：电缆导体的电阻，通常以欧姆（Ω）为单位。
5. 线缆截面积：线缆导体的横截面积，通常以平方毫米（mm²）为单位。
6. 线缆长度：线缆的实际长度，通常以米（m）为单位。
7. 线缆额定电流容量：线缆能够承受的最大电流，通常以安培（A）为单位。
8. 线缆电阻：线缆导体的电阻，通常以欧姆（Ω）为单位。
四、开关和插座数据
1. 开关额定电流：开关能够承受的最大电流，通常以安培（A）为单位。
2. 开关额定电压：开关能够承受的最大电压，通常以伏特（V）为单位。
3. 开关额定功率：开关能够承受的最大功率，通常以瓦（W）为单位。
4. 插座额定电流：插座能够承受的最大电流，通常以安培（A）为单位。
5. 插座额定电压：插座能够承受的最大电压，通常以伏特（V）为单位。
6. 插座额定功率：插座能够承受的最大功率，通常以瓦（W）为单位。
五、照明数据
1. 照明灯具功率：照明灯具的额定功率，通常以瓦（W）为单位。
2. 照明灯具光效：照明灯具的光输出与电力输入之比，通常以流明/瓦（lm/W）为单位。
3. 照明灯具光通量：照明灯具所发出的总光功率，通常以流明（lm）为单位。
4. 照明灯具色温：照明灯具发出的光的色彩特性，通常以开尔文（K）为单位。
5. 照明灯具寿命：照明灯具的使用寿命，通常以小时（h）为单位。
六、安全电气数据
1. 接地电阻：用于测量接地系统的电阻值，通常以欧姆（Ω）为单位。
2. 漏电保护器额定电流：漏电保护器能够检测的最小漏电电流，通常以安培（A）为单位。
3. 漏电保护器动作时间：漏电保护器在检测到漏电电流后的动作时间，通常以毫秒（ms）为单位。
4. 避雷器耐受电压：避雷器能够承受的最大电压，通常以伏特（V）为单位。
5. 避雷器额定放电电流：避雷器能够放电的最大电流，通常以安培（A）为单位。
七、总结
建筑电气常用数据是进行建筑电气设计和施工的基础，准确的数据可以保证电气系统的安全和可靠运行。
本文介绍了建筑电气常用数据的标准格式和相关内容，包括电气负荷计算数据、电缆和线缆数据、开关和插座数据、照明数据以及安全电气数据。
在实际应用中，根据具体的建筑电气需求，可以根据这些数据进行计算和选择合适的电气设备和材料。
