通风图纸绘制标准
通风系统矿图绘制规范标准
第五章通风系统矿图绘制第二十八条一通三防图纸绘制总体要求1.整体布局合理、美观，图面整洁，线条均匀光滑。
2.标注内容完整、准确，充分反映井下实际情况，严格按照图纸填图说明和标注格式进行标注。
3.图名一律标在图廓内，位置在图的上图廓线下方留白位置居中，图名（字高33毫米仿宋，字与字之间一个字间距，不带边框）与上部内图廓线间距30毫米。
4.在每张图的左上角绘制一通三防图纸说明。
图纸说明中，除图纸名称项目外，其它内容和格式与采掘工程平面图图纸说明一致。
5.在每张图的右下角绘制图签。
6.在每张图的左下角绘制一通三防图纸图例。
7.多煤层同时开采必须绘制分层通风系统图，上报通风管理部的通风系统图可绘制在同一张图纸上。
8.矿井通风系统图及立体示意图均要绘制指北针，位置同采掘工程平面图。
9.通风系统图风流方向均用箭头线标注，风流分支处必须标明风流方向。
10.通风系统图中，测风站数量能够反映矿井风流分配情况。
第二十九条矿井通风系统三种图的绘制要求及标注内容（一）矿井通风系统平面图（××煤矿×煤层通风系统图）1.在1：2000或1：5000采掘工程平面图上绘制。
2.图上标注内容：主扇、风流方向、局部通风机、风筒、密闭、风门、正反向风门、防火门、调节、风桥、测风站、防爆门、节点编号、采空区、火区、巷道名称及采掘工作面编号等。
3.主扇应标注的内容：主扇型号、电机型号、排风量、井下总回风量、主扇转速、叶片角度（或前导器角度）、电机额定功率、电机实际功率、主扇负压（即装置静压）、等级孔等。
4.局部通风机应标注的内容：局部通风机安装地点、型号、风筒直径、全负压风量、局部通风机实际吸风量、风筒供风距离。
5.测风（站）点标注的内容：地点、断面积、风速、风量、气温、瓦斯浓度、二氧化碳浓度。
（二）矿井通风立体示意图（××煤矿通风立体示意图）1.图幅不小于零号图纸。
2.所有井巷用双线(或一粗一细)绘制。
通风系统矿图绘制要求规范
第五章通风系统矿图绘制第二十八条一通三防图纸绘制总体要求1.整体布局合理、美观，图面整洁，线条均匀光滑。
2.标注内容完整、准确，充分反映井下实际情况，严格按照图纸填图说明和标注格式进行标注。
3.图名一律标在图廓内，位置在图的上图廓线下方留白位置居中，图名（字高33毫米仿宋，字与字之间一个字间距，不带边框）与上部内图廓线间距30毫米。
4.在每张图的左上角绘制一通三防图纸说明。
图纸说明中，除图纸名称项目外，其它内容和格式与采掘工程平面图图纸说明一致。
5.在每张图的右下角绘制图签。
6.在每张图的左下角绘制一通三防图纸图例。
7.多煤层同时开采必须绘制分层通风系统图，上报通风管理部的通风系统图可绘制在同一张图纸上。
8.矿井通风系统图及立体示意图均要绘制指北针，位置同采掘工程平面图。
9.通风系统图风流方向均用箭头线标注，风流分支处必须标明风流方向。
10.通风系统图中，测风站数量能够反映矿井风流分配情况。
第二十九条矿井通风系统三种图的绘制要求及标注内容（一）矿井通风系统平面图（××煤矿×煤层通风系统图）1.在1：2000或1：5000采掘工程平面图上绘制。
2.图上标注内容：主扇、风流方向、局部通风机、风筒、密闭、风门、正反向风门、防火门、调节、风桥、测风站、防爆门、节点编号、采空区、火区、巷道名称及采掘工作面编号等。
3.主扇应标注的内容：主扇型号、电机型号、排风量、井下总回风量、主扇转速、叶片角度（或前导器角度）、电机额定功率、电机实际功率、主扇负压（即装置静压）、等级孔等。
4.局部通风机应标注的内容：局部通风机安装地点、型号、风筒直径、全负压风量、局部通风机实际吸风量、风筒供风距离。
5.测风（站）点标注的内容：地点、断面积、风速、风量、气温、瓦斯浓度、二氧化碳浓度。
（二）矿井通风立体示意图（××煤矿通风立体示意图）1.图幅不小于零号图纸。
2.所有井巷用双线(或一粗一细)绘制。
通风系统矿图绘制规范
第五章通风系统矿图绘制第二十八条一通三防图纸绘制总体要求1.整体布局合理、美观，图面整洁，线条均匀光滑。
2.标注内容完整、准确，充分反映井下实际情况，严格按照图纸填图说明和标注格式进行标注。
3.图名一律标在图廓内，位置在图的上图廓线下方留白位置居中，图名（字高33毫米仿宋，字与字之间一个字间距，不带边框）与上部内图廓线间距30毫米。
4.在每张图的左上角绘制一通三防图纸说明。
图纸说明中，除图纸名称项目外，其它内容和格式与采掘工程平面图图纸说明一致。
5.在每张图的右下角绘制图签。
6.在每张图的左下角绘制一通三防图纸图例。
7.多煤层同时开采必须绘制分层通风系统图，上报通风管理部的通风系统图可绘制在同一张图纸上。
8.矿井通风系统图及立体示意图均要绘制指北针，位置同采掘工程平面图。
9.通风系统图风流方向均用箭头线标注，风流分支处必须标明风流方向。
10.通风系统图中，测风站数量能够反映矿井风流分配情况。
第二十九条矿井通风系统三种图的绘制要求及标注内容（一）矿井通风系统平面图（××煤矿×煤层通风系统图）1.在1：2000或1：5000采掘工程平面图上绘制。
2.图上标注内容：主扇、风流方向、局部通风机、风筒、密闭、风门、正反向风门、防火门、调节、风桥、测风站、防爆门、节点编号、采空区、火区、巷道名称及采掘工作面编号等。
3.主扇应标注的内容：主扇型号、电机型号、排风量、井下总回风量、主扇转速、叶片角度（或前导器角度）、电机额定功率、电机实际功率、主扇负压（即装置静压）、等级孔等。
4.局部通风机应标注的内容：局部通风机安装地点、型号、风筒直径、全负压风量、局部通风机实际吸风量、风筒供风距离。
5.测风（站）点标注的内容：地点、断面积、风速、风量、气温、瓦斯浓度、二氧化碳浓度。
（二）矿井通风立体示意图（××煤矿通风立体示意图）1.图幅不小于零号图纸。
2.所有井巷用双线(或一粗一细)绘制。

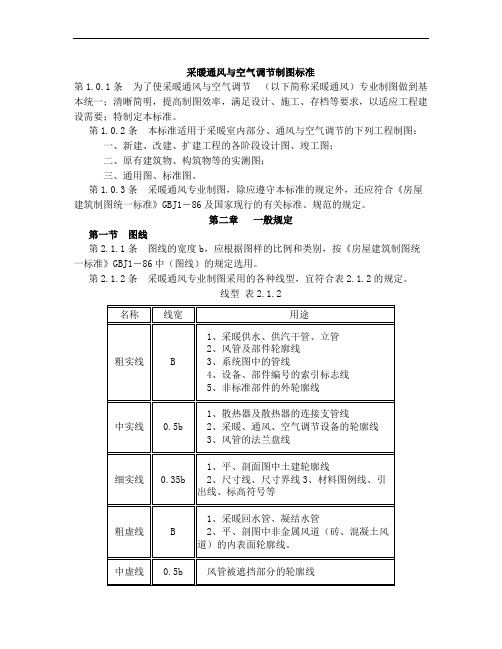

采暖通风制图标准
采暖通风与空气调节制图标准第1.0.1条为了使采暖通风与空气调节（以下简称采暖通风）专业制图做到基本统一；清晰简明，提高制图效率，满足设计、施工、存档等要求，以适应工程建设需要；特制定本标准。
第1.0.2条本标准适用于采暖室内部分、通风与空气调节的下列工程制图：一、新建、改建、扩建工程的各阶段设计图、竣工图；二、原有建筑物、构筑物等的实测图；三、通用图、标准图。
第1.0.3条采暖通风专业制图，除应遵守本标准的规定外，还应符合《房屋建筑制图统一标准》GBJ1－86及国家现行的有关标准、规范的规定。
第二章一般规定第一节图线第2.1.1条图线的宽度b，应根据图样的比例和类别，按《房屋建筑制图统一标准》GBJ1－86中（图线）的规定选用。
第2.1.2条采暖通风专业制图采用的各种线型，宜符合表2.1.2的规定。
线型表2.1.2第二节比例第2.2.1条采暖通风专业制图选用的比例，宜符合表2.2.1的规定。
比例表2.1.1第三章图例第一节管道及附件第二节阀门第三节采暖设备第四节风管第五节通风管件第六节风口第七节通风空调阀门第八节通风空调设备第九节控制和调节执行机构第十节传感元件第十一节仪表第四章制图基本规定第4.0.1条图目录、设计施工说明、设备及主要材料表等，如单独成图时，其编号应排在其它图纸之前，编排顺序为图纸目录、设计施工说明、设备及主要材料表等。
第4.0.2条图样需用的文字说明，宜以附注的形式放在该张图纸的右侧，并用阿拉伯数字进行编号。
第4.0.3条一张图纸内绘制几种图样时，图样应按平面图在下，剖面图在上，系统图或安装详图在右进行布置。
如无剖面图时，可将系统图绘在平面图的上方。
第4.0.4条图样的命名应能表达出同样的内容。
第4.0.5条采暖通风平、剖面图，应以直接正投影法绘制。
第4.0.6条采暖通风系统图应以轴测投影法绘制，并宜用正等轴测或正面斜轴测投影法。
当采用正面斜轴测投影法时，Y轴与水平线的夹角应选用45°或30°。
第五章 通风系统矿图绘制 第二十八条 一通三防图纸绘制总体要求 1
第五章通风系统矿图绘制第二十八条一通三防图纸绘制总体要求1.整体布局合理、美观图面整洁线条均匀光滑。
2.标注内容完整、准确充分反映井下实际情况严格按照图纸填图说明和标注格式进行标注。
3.图名一律标在图廓内位置在图的上图廓线下方留白位置居中图名字高33毫米仿宋字与字之间一个字间距不带边框与上部内图廓线间距30毫米。
4.在每张图的左上角绘制一通三防图纸说明。
图纸说明中除图纸名称项目外其它内容和格式与采掘工程平面图图纸说明一致。
5.在每张图的右下角绘制图签。
6.在每张图的左下角绘制一通三防图纸图例。
7.多煤层同时开采必须绘制分层通风系统图上报通风管理部的通风系统图可绘制在同一张图纸上。
8.矿井通风系统图及立体示意图均要绘制指北针位置同采掘工程平面图。
9.通风系统图风流方向均用箭头线标注风流分支处必须标明风流方向。
10.通风系统图中测风站数量能够反映矿井风流分配情况。
第二十九条矿井通风系统三种图的绘制要求及标注内容一矿井通风系统平面图××煤矿×煤层通风系统图1.在12000或15000采掘工程平面图上绘制。
2.图上标注内容主扇、风流方向、局部通风机、风筒、密闭、风门、正反向风门、防火门、调节、风桥、测风站、防爆门、节点编号、采空区、火区、巷道名称及采掘工作面编号等。
3.主扇应标注的内容主扇型号、电机型号、排风量、井下总回风量、主扇转速、叶片角度或前导器角度、电机额定功率、电机实际功率、主扇负压即装置静压、等级孔等。
4.局部通风机应标注的内容局部通风机安装地点、型号、风筒直径、全负压风量、局部通风机实际吸风量、风筒供风距离。
5.测风站点标注的内容地点、断面积、风速、风量、气温、瓦斯浓度、二氧化碳浓度。
二矿井通风立体示意图××煤矿通风立体示意图1.图幅不小于零号图纸。
2.所有井巷用双线或一粗一细绘制。
3.坐标系选择沿煤层走向的巷道与X轴平行与走向垂直的巷道与Y轴平行立井与Z轴平行X轴垂直Z轴X轴与Y轴成4560度。

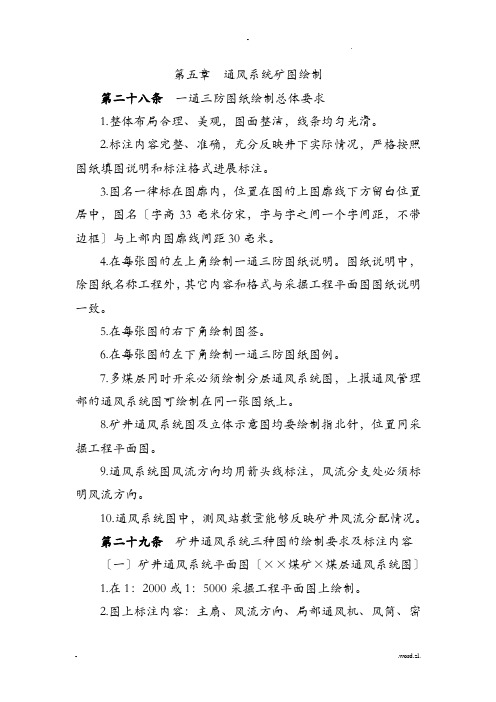

通风系统矿图绘制规范
第五章通风系统矿图绘制第二十八条一通三防图纸绘制总体要求1.整体布局合理、美观，图面整洁，线条均匀光滑。
2.标注内容完整、准确，充分反映井下实际情况，严格按照图纸填图说明和标注格式进展标注。
3.图名一律标在图廓内，位置在图的上图廓线下方留白位置居中，图名〔字高33毫米仿宋，字与字之间一个字间距，不带边框〕与上部内图廓线间距30毫米。
4.在每张图的左上角绘制一通三防图纸说明。
图纸说明中，除图纸名称工程外，其它内容和格式与采掘工程平面图图纸说明一致。
5.在每张图的右下角绘制图签。
6.在每张图的左下角绘制一通三防图纸图例。
7.多煤层同时开采必须绘制分层通风系统图，上报通风管理部的通风系统图可绘制在同一张图纸上。
8.矿井通风系统图及立体示意图均要绘制指北针，位置同采掘工程平面图。
9.通风系统图风流方向均用箭头线标注，风流分支处必须标明风流方向。
10.通风系统图中，测风站数量能够反映矿井风流分配情况。
第二十九条矿井通风系统三种图的绘制要求及标注内容〔一〕矿井通风系统平面图〔××煤矿×煤层通风系统图〕1.在1：2000或1：5000采掘工程平面图上绘制。
2.图上标注内容：主扇、风流方向、局部通风机、风筒、密闭、风门、正反向风门、防火门、调节、风桥、测风站、防爆门、节点编号、采空区、火区、巷道名称及采掘工作面编号等。
3.主扇应标注的内容：主扇型号、电机型号、排风量、井下总回风量、主扇转速、叶片角度〔或前导器角度〕、电机额定功率、电机实际功率、主扇负压〔即装置静压〕、等级孔等。
4.局部通风机应标注的内容：局部通风机安装地点、型号、风筒直径、全负压风量、局部通风机实际吸风量、风筒供风距离。
5.测风〔站〕点标注的内容：地点、断面积、风速、风量、气温、瓦斯浓度、二氧化碳浓度。
〔二〕矿井通风立体示意图〔××煤矿通风立体示意图〕1.图幅不小于零号图纸。
2.所有井巷用双线(或一粗一细)绘制。
CAD通风系统图制图要求
一通三防图纸绘制总体要求1.整体布局合理、美观，图面整洁，线条均匀光滑。
2.标注内容完整、准确，充分反映井下实际情况，严格按照图纸填图说明和标注格式进行标注。
3.图名一律标在图廓内，位置在图的上图廓线下方留白位置居中，图名（字高33毫米仿宋，字与字之间一个字间距，不带边框）与上部内图廓线间距30毫米。
4.在每张图的左上角绘制一通三防图纸说明。
图纸说明中，除图纸名称项目外，其它内容和格式与采掘工程平面图图纸说明一致。
5.在每张图的右下角绘制图签。
6.在每张图的左下角绘制一通三防图纸图例。
7.多煤层同时开采必须绘制分层通风系统图，上报通风管理部的通风系统图可绘制在同一张图纸上。
8.矿井通风系统图及立体示意图均要绘制指北针，位置同采掘工程平面图。
9.通风系统图风流方向均用箭头线标注，风流分支处必须标明风流方向。
10.通风系统图中，测风站数量能够反映矿井风流分配情况。
矿井通风系统三种图的绘制要求及标注内容（一）矿井通风系统平面图（××煤矿×煤层通风系统图）1.在1：2000或1：5000采掘工程平面图上绘制。
2.图上标注内容：主扇、风流方向、局部通风机、风筒、密闭、风门、正反向风门、防火门、调节、风桥、测风站、防爆门、节点编号、采空区、火区、巷道名称及采掘工作面编号等。
3.主扇应标注的内容：主扇型号、电机型号、排风量、井下总回风量、主扇转速、叶片角度（或前导器角度）、电机额定功率、电机实际功率、主扇负压（即装置静压）、等级孔等。
4.局部通风机应标注的内容：局部通风机安装地点、型号、风筒直径、全负压风量、局部通风机实际吸风量、风筒供风距离。
5.测风（站）点标注的内容：地点、断面积、风速、风量、气温、瓦斯浓度、二氧化碳浓度。
（二）矿井通风立体示意图（××煤矿通风立体示意图）1.图幅不小于零号图纸。
2.所有井巷用双线(或一粗一细)绘制。
3.坐标系选择：沿煤层走向的巷道与X轴平行，与走向垂直的巷道与Y轴平行，立井与Z轴平行，X轴垂直Z轴，X轴与Y轴成45～60度。
通风系统矿图绘制要求规范
通风系统矿图绘制要求规范第五章通风系统矿图绘制第二十八条一通三防图纸绘制总体要求1.整体布局合理、美观，图面整洁，线条均匀光滑。
2.标注容完整、准确，充分反映井下实际情况，严格按照图纸填图说明和标注格式进行标注。
3.图名一律标在图廓，位置在图的上图廓线下方留白位置居中，图名（字高33毫米仿宋，字与字之间一个字间距，不带边框）与上部图廓线间距30毫米。
4.在每图的左上角绘制一通三防图纸说明。
图纸说明中，除图纸名称项目外，其它容和格式与采掘工程平面图图纸说明一致。
5.在每图的右下角绘制图签。
6.在每图的左下角绘制一通三防图纸图例。
7.多煤层同时开采必须绘制分层通风系统图，上报通风管理部的通风系统图可绘制在同一图纸上。
8.矿井通风系统图及立体示意图均要绘制指北针，位置同采掘工程平面图。
9.通风系统图风流方向均用箭头线标注，风流分支处必须标明风流方向。
10.通风系统图中，测风站数量能够反映矿井风流分配情况。
第二十九条矿井通风系统三种图的绘制要求及标注容（一）矿井通风系统平面图（××煤矿×煤层通风系统图）1.在1：2000或1：5000采掘工程平面图上绘制。
2.图上标注容：主扇、风流方向、局部通风机、风筒、密闭、风门、正反向风门、防火门、调节、风桥、测风站、防爆门、节点编号、采空区、火区、巷道名称及采掘工作面编号等。
3.主扇应标注的容：主扇型号、电机型号、排风量、井下总回风量、主扇转速、叶片角度（或前导器角度）、电机额定功率、电机实际功率、主扇负压（即装置静压）、等级孔等。
4.局部通风机应标注的容：局部通风机安装地点、型号、风筒直径、全负压风量、局部通风机实际吸风量、风筒供风距离。
5.测风（站）点标注的容：地点、断面积、风速、风量、气温、瓦斯浓度、二氧化碳浓度。
（二）矿井通风立体示意图（××煤矿通风立体示意图）1.图幅不小于零号图纸。
2.所有井巷用双线(或一粗一细)绘制。
通风系统图标准
通风系统图标准1、在采掘工程平面图基础上作通风系统图、防尘系统图、安全监控图。
2、图幅；0、1、2、3、4、5号及规定的加长、加宽；图签要签上姓名、日期；比为1：1000或1：2000；要有指北针和相应的标准图例。
3、明确标出矿井范围、采区范围、停采线；筐出采空区，标出与采空区相连的巷道及相应的通风设施。
4、标出井筒、水平、采区上下山、采面、掘进面、硐室及其他通风巷道的名称及相应通风设施（字体方向一般应与为煤层走向线平行）。
（1）采面：进、回风巷及与之相连的巷道名称，相应的通风设施、风量、风流方向、回采方向、停采线等。
（2）掘进面：掘进面及与之相连的巷道名称、为该掘进面通风的局部通风设施（局扇机安装位置、型号、配套的风门、风窗等）。
（3）硐室：进回风巷名称、风量及相应的通风设施。
（4）其他巷道：标出风量及附属通风设施。
4、风量的标注方法：（1）在图上实际测风地点标出风流方向、数值。
（2）在图上实际测风地点标出风流方向，引出标注风量数值。
（3）在图上实际测风地点标出风流方向、测风序号，列表标出风量数值。
5、通风设施：在图上实际地点按图例标出设施及编号。
6、标出矿井主要通风参数、抽风机主要运行参数。
7、删去测量点、标高、测水点等通风图上不必要的数据。
8、在通风系统图基础上删除风量数据，加上水源水量、水压、水管（含管径）、闸门、进回风流流风流净化喷雾、转载点喷雾、作业点点净化喷雾即成为防尘系统图。
9、在通风系统图基础上删除风量数据，加上地面主机房及附属设施、传感器（瓦斯、一氧化碳、风速、温度、水位、烟雾、负压等）、避雷器、分站、讯号线（二、三、四芯）、接线盒（二、三、四通）即成监控系统图。
表一：矿井通风主要参数表二：抽风机主要运行参数局部通风主要参数备注安装时间实际实际计划计划3风量（）供风距离（）风筒规格风机型号功率供风地点局扇安装地点测风记录表。
通风系统矿图绘制规范
第五章通风系统矿图绘制第二十八条一通三防图纸绘制总体要求1.整体布局合理、美观，图面整洁，线条均匀光滑。
2.标注内容完整、准确，充分反映井下实际情况，严格按照图纸填图说明和标注格式进行标注。
3•图名一律标在图廓内，位置在图的上图廓线下方留白位置居中，图名（字高33毫米仿宋，字与字之间一个字间距，不带边框）与上部内图廓线间距30毫米。
4•在每张图的左上角绘制一通三防图纸说明。
图纸说明中，除图纸名称项目外，其它内容和格式与采掘工程平面图图纸说明一致。
5•在每张图的右下角绘制图签。
6•在每张图的左下角绘制一通三防图纸图例。
7•多煤层同时开采必须绘制分层通风系统图，上报通风管理部的通风系统图可绘制在同一张图纸上。
8•矿井通风系统图及立体示意图均要绘制指北针，位置同采掘工程平面图。
9•通风系统图风流方向均用箭头线标注，风流分支处必须标明风流方向。
10.通风系统图中，测风站数量能够反映矿井风流分配情况。
第二十九条矿井通风系统三种图的绘制要求及标注内容（一）矿井通风系统平面图（％＞煤矿礫层通风系统图）1.在1: 2000或1: 5000采掘工程平面图上绘制。
闭、风门、正反向风门、防火门、调节、风桥、测风站、防爆门、节点编号、采空区、火区、巷道名称及采掘工作面编号等。
3.主扇应标注的内容：主扇型号、电机型号、排风量、井下总回风量、主扇转速、叶片角度（或前导器角度）、电机额定功率、电机实际功率、主扇负压（即装置静压）、等级孔等。
4•局部通风机应标注的内容：局部通风机安装地点、型号、风筒直径、全负压风量、局部通风机实际吸风量、风筒供风距离。
5•测风（站）点标注的内容：地点、断面积、风速、风量、气温、瓦斯浓度、二氧化碳浓度。
（二）矿井通风立体示意图（％＞煤矿通风立体示意图）1•图幅不小于零号图纸。
2.所有井巷用双线（或一一粗—细）绘制。
3.坐标系选择：沿煤层走向的巷道与X轴平行，与走向垂直的巷道与Y轴平行，立井与Z轴平行，X轴垂直Z轴，X轴与Y轴成45〜60度。
