螺栓和螺母直径对照表
螺母标准尺寸表
螺母标准尺寸表
螺母是一种常用的紧固件，用于将螺栓连接在一起。
螺母的尺寸标准对于工程
设计和制造至关重要。
在实际工程中，我们经常会遇到各种规格的螺母，因此了解螺母的标准尺寸表是非常重要的。
螺母的标准尺寸包括直径、螺距、高度等参数。
首先，我们来看螺母的直径。
螺母的直径通常分为外径和内径两个参数。
外径是指螺母外部的直径，而内径则是指螺母内部的直径。
在选择螺母时，需要根据螺栓的直径来确定螺母的尺寸，以确保二者能够完美配合。
其次，螺母的螺距也是一个重要的参数。
螺距是指螺母螺纹的间距，通常用来
表示螺母的粗细程度。
螺距的选择需要根据实际使用情况和螺栓的螺纹类型来确定，以确保螺母能够正确地拧紧螺栓。
除了直径和螺距，螺母的高度也是需要考虑的重要参数之一。
螺母的高度决定
了它的厚度，直接影响着螺母的紧固效果。
在实际使用中，需要根据螺栓的长度和使用环境来选择合适高度的螺母，以确保螺栓能够得到有效的固定。
在工程设计和制造中，螺母的标准尺寸表是不可或缺的参考资料。
通过参考标
准尺寸表，可以快速准确地选择合适的螺母，从而提高工作效率，降低成本，确保工程质量。
总的来说，螺母的标准尺寸表对于工程设计和制造具有重要意义。
了解螺母的
标准尺寸表，可以帮助我们更好地选择和使用螺母，确保工程的顺利进行。
希望大家在工程实践中能够充分利用螺母的标准尺寸表，做好相关工作，为工程的顺利进行贡献自己的力量。
螺母螺栓标准对照表
螺母螺栓标准对照表一、螺母标准对照表1. DIN 标准DIN 标准螺母是德国工业标准的英文缩写，是德国联邦共和国制定的一种标准，主要应用于德国及其周边国家。
2. ISO 标准ISO 标准是指国际标准化组织所制定的螺母标准。
ISO 标准螺母主要应用于全球范围的制造业，一般在质量和精密度方面具有更高的要求。
3. JIS 标准JIS 标准是指日本工业标准。
JIS 标准螺母主要应用于日本及其周边国家。
4. ANSI 标准ANSI 标准是指美国国家标准化组织所制定的螺母标准。
ANSI 标准螺母被广泛应用于美国及其周边国家，常用于一些高精度、高要求的制造领域。
5. BS 标准BS 标准是指英国标准。
BS 标准螺母主要应用于英国及其周边国家。
二、螺栓标准对照表1. DIN 标准DIN 标准螺栓是德国联邦共和国制定的一种标准，主要应用于德国及其周边国家。
DIN 标准螺栓包括 DIN912、DIN931、DIN933、DIN934 等。
2. ISO 标准ISO 标准是指国际标准化组织所制定的螺栓标准。
ISO标准螺栓主要应用于全球范围的制造业，一般在质量和精密度方面具有更高的要求。
ISO 标准螺栓包括 ISO4014、ISO4017、ISO4032、ISO4762 等。
3. JIS 标准JIS 标准是指日本工业标准。
JIS 标准螺栓主要应用于日本及其周边国家。
JIS 标准螺栓包括 JIS B1180、JISB1186、JIS B1189 等。
4. ANSI 标准ANSI 标准是指美国国家标准化组织所制定的螺栓标准。
ANSI 标准螺栓被广泛应用于美国及其周边国家，常用于一些高精度、高要求的制造领域。
ANSI 标准螺栓包括 ANSIB18.2.1、ANSI B18.2.3.7M、ANSI B18.3、ANSI B18.6.3 等。
5. BS 标准BS 标准是指英国标准。
BS 标准螺栓主要应用于英国及其周边国家。
BS 标准螺栓包括 BS3692、BS4190、BS1083 等。

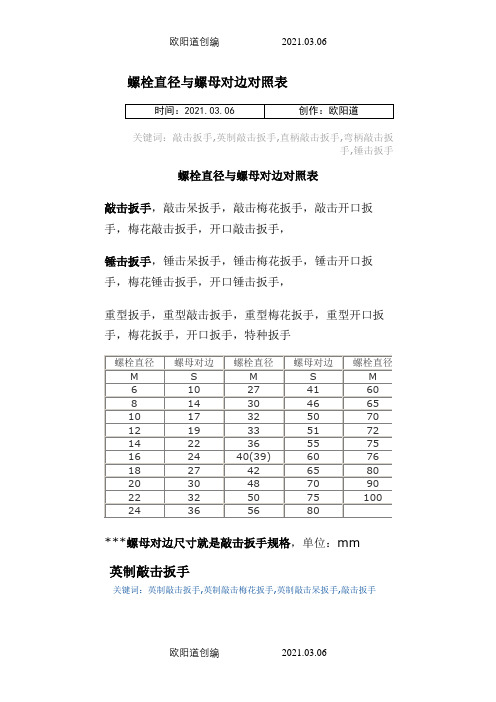

螺栓直径与螺母对边对照之欧阳道创编
螺栓直径与螺母对边对照表关键词：敲击扳手,英制敲击扳手,直柄敲击扳手,弯柄敲击扳手,锤击扳手螺栓直径与螺母对边对照表敲击扳手，敲击呆扳手，敲击梅花扳手，敲击开口扳手，梅花敲击扳手，开口敲击扳手，锤击扳手，锤击呆扳手，锤击梅花扳手，锤击开口扳手，梅花锤击扳手，开口锤击扳手，重型扳手，重型敲击扳手，重型梅花扳手，重型开口扳手，梅花扳手，开口扳手，特种扳手***螺母对边尺寸就是敲击扳手规格，单位：mm英制敲击扳手关键词：英制敲击扳手,英制敲击梅花扳手,英制敲击呆扳手,敲击扳手摘要：英制敲击扳手的用途：大型工业用特种扳手-英制敲击扳手适用于石油、化工、冶金、发电、炼油、造船、石化等行业。
是设备安装、装置及设备检修、维修工作中的必需工具。
敲击扳手分为公制和英制两种。
英制敲击扳手技术参数英制敲击扳手的用途：大型工业用特种扳手-英制敲击扳手适用于石油、化工、冶金、发电、炼油、造船、石化等行业。
是设备安装、装置及设备检修、维修工作中的必需工具。
敲击扳手分为公制和英制两种。
英制敲击扳手的材料：敲击扳手采用45号中碳钢或40Cr合金钢整体锻造加工制作。
英制敲击扳手的制造标准：GB/T4392-1995（敲击呆扳手和敲击梅花扳手）。
英制敲击扳手的特点：敲击扳手由优质中碳钢或优质合金钢整体锻造而成，具有设计合理、结构稳定、材质密度高、抗打击能力强，不折、不断、不弯曲，产品尺寸精度高、经久耐用等特点。
英制敲击扳手规格表：（S表示六角螺母对边尺寸）公制规格mm 英制规格(英寸)公制规格mm英制规格(英寸)公制规格mm英制规格（英寸）S191S461-7/8S952-3/4 S221-1/16S502S1003S241-1/8S552-1/16S1053-1/8 S271-3/16S602-1/8S1103-3/8 S301-5/16S652-3/16S1153-1/2 S321-3/8S702-1/4S1203-3/4 S341-7/16S752-3/8S1253-7/8 S361-1/2S802-7/16S1304S381-5/8S852-9/16S1354-1/8 S411-11/16S902-5/8S1404-1/2大于此规格定做，特殊规格定做淬火温度抗拉强度屈服强度硬度HRC 850℃705N/mm2410N/mm238～42 c Si Mn p s Cr Ni Cu Mo W0.4 50.240.590.160.0080.070.030.130.010.01S表示螺母对边尺寸。
螺母标准尺寸规格表
螺母标准尺寸规格表螺母是一种用于连接螺纹零件的紧固件，通常与螺栓配合使用。
螺母的尺寸规格对于螺纹连接的质量和稳定性至关重要。
下面将介绍螺母的标准尺寸规格表，以便大家在使用螺母时能够选择合适的规格。
1. 螺母的直径。
螺母的直径是指螺纹外径的直径，通常用于螺母的规格表示中。
螺母的直径一般包括M3、M4、M5、M6、M8、M10、M12等，其中M表示公制螺纹，数字表示直径尺寸，单位为毫米。
2. 螺母的高度。
螺母的高度是指螺母的厚度，也是螺母的一个重要尺寸。
螺母的高度一般包括0.8mm、1.0mm、1.2mm、1.6mm、2.0mm等，不同直径的螺母对应的高度也会有所不同。
3. 螺母的材质。
螺母的材质通常包括碳钢、不锈钢、铜、铝等。
不同的材质具有不同的性能特点，用户在选择螺母时需要根据具体的使用环境和要求来选择合适的材质。
4. 螺母的表面处理。
螺母的表面处理通常包括镀锌、镀镍、热处理等。
表面处理可以提高螺母的耐腐蚀性能和抗氧化性能，延长螺母的使用寿命。
5. 螺母的标准。
螺母的标准通常包括GB标准、DIN标准、ISO标准等。
不同的标准对应着不同的螺母尺寸规格和技术要求，用户在选择螺母时需要根据具体的标准来进行选择。
6. 螺母的用途。
螺母广泛应用于机械设备、汽车、航空航天、建筑等领域，不同的用途对螺母的尺寸规格和性能要求也会有所不同。
7. 螺母的选用原则。
在选择螺母时，需要考虑螺纹的直径、螺母的高度、材质、表面处理和标准等因素，以确保螺母能够与螺栓配合使用，达到良好的紧固效果。
总结。
螺母作为一种重要的紧固件，在机械装配中起着至关重要的作用。
选择合适的螺母尺寸规格对于螺纹连接的质量和稳定性至关重要。
因此，在使用螺母时，需要根据具体的使用要求和环境来选择合适的螺母规格，以确保螺纹连接的质量和可靠性。
螺栓螺母表

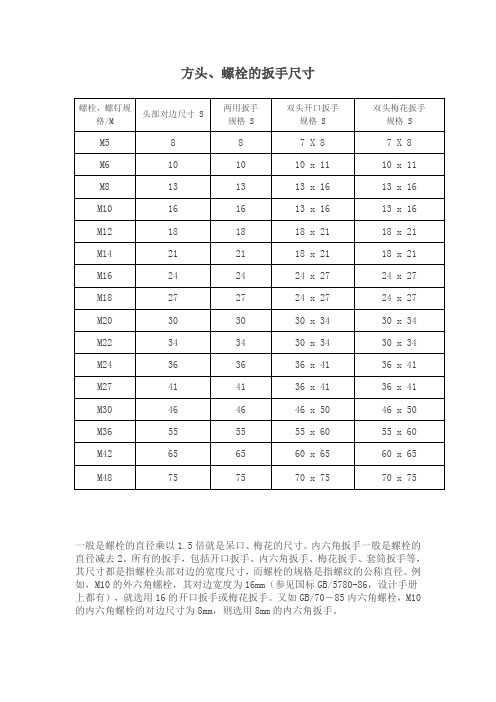

方头、螺栓的扳手尺寸
螺栓，螺钉规
格/M 头部对边尺寸 S
两用扳手
规格 S
双头开口扳手
规格 S
双头梅花扳手
规格 S
M5 8 8 7 X 8 7 X 8 M6 10 10 10 x 11 10 x 11 M8 13 13 13 x 16 13 x 16 M10 16 16 13 x 16 13 x 16 M12 18 18 18 x 21 18 x 21 M14 21 21 18 x 21 18 x 21 M16 24 24 24 x 27 24 x 27 M18 27 27 24 x 27 24 x 27 M20 30 30 30 x 34 30 x 34 M22 34 34 30 x 34 30 x 34 M24 36 36 36 x 41 36 x 41 M27 41 41 36 x 41 36 x 41 M30 46 46 46 x 50 46 x 50 M36 55 55 55 x 60 55 x 60 M42 65 65 60 x 65 60 x 65 M48 75 75 70 x 75 70 x 75
一般是螺栓的直径乘以1.5倍就是呆口、梅花的尺寸。
内六角扳手一般是螺栓的直径减去2。
所有的扳手，包括开口扳手、内六角扳手、梅花扳手、套筒扳手等，其尺寸都是指螺栓头部对边的宽度尺寸，而螺栓的规格是指螺纹的公称直径。
例如，M10的外六角螺栓，其对边宽度为16mm（参见国标GB/5780-86，设计手册上都有），就选用16的开口扳手或梅花扳手。
又如GB/70－85内六角螺栓，M10的内六角螺栓的对边尺寸为8mm，则选用8mm的内六角扳手。
内六角螺栓及螺母尺寸表
内六角螺栓及螺母尺寸表
螺母
六角螺母—C级I型六角螺母—A和B级六角薄螺母
（GB/T41-2000）(GB/T6170-2000)
(GB/T6172.1-2000)
标记示例
螺纹规格D=M12、性能级别为5级、不经表面处理、C级的六角螺母：螺母GB/T41-2000 M12 螺纹规格D=M12、性能级别为8级、不经表面处理、A级的I型六角螺母：螺母GB/T6170-2000 M12mm
注(1)：s(最大)的1栏适用于强度8.8及10.9及性状A2-50、A2-70的内容，2栏适用于强度12.9的内容。
但根据双方当事人之间协议，强度12.9的内容也可以适用1栏。
螺纹的公称直径M20以上的s(最大)适用于所有的强度及性状内容。
注(2)：螺纹的公称直径中带括号的尽量不要使用。
备注：1.头部的侧面带有直纹或网纹[参照JIS B 0951(滚花)]。
此时，dk(最大)为该表中的带**的数值。
此外，需要没有滚花的货时，订货人必须指定。
但该dk(最大)为该表中带*的数值。
2.对于螺纹的公称直径建议使用的公称长度(ℓ)为粗线框内的内容。
如果ℓ比虚线位置短的为全螺纹，杆部的不完全螺纹长度约为3P。
3.公称长度(ℓ)比虚线位置长的话，ℓg(最大)及ℓs(最小)根据下式决定。
ℓg(最大)=公称长度(ℓ)-b
参考：内六角螺栓的沉头孔及螺栓孔的尺寸。
(完整版)常用螺栓的标准及规格表
常用螺栓的标准及规格表国家标准规定了螺纹规格为M3~M64,A和B级的六角头螺栓.A级用于D<=24和L<=10D 或L<=150mm(按较小值)的螺栓;B级用于D>24或L>10D或L>150(按较小值)的螺栓外六角螺栓尺寸规格(如图)钢结构连接用螺栓性能等级分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级，其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火），通称为高强度螺栓，其余通称为普通螺栓。
螺栓性能等级标号有两部分数字组成，分别表示螺栓材料的公称抗拉强度值和屈强比值。
例如，性能等级4.6级的螺栓，其含义是：1、螺栓材质公称抗拉强度达400MPa级；2、螺栓材质的屈强比值为0.6；3、螺栓材质的公称屈服强度达400×0.6=240MPa级性能等级10.9级高强度螺栓，其材料经过热处理后，能达到：1、螺栓材质公称抗拉强度达1000MPa级；2、螺栓材质的屈强比值为0.9；3、螺栓材质的公称屈服强度达1000×0.9=900MPa级螺栓性能等级的含义是国际通用的标准，相同性能等级的螺栓，不管其材料和产地的区别，其性能是相同的，设计上只选用性能等级即可。
常用螺丝规格表强度等级所谓8.8级和10.9级，是指螺栓的抗剪切应力等级为8.8GPa和10.9Gpa ，8.8 公称抗拉强度800N/MM2 公称屈服强度640N/MM2一般的螺栓是用"X.Y"表示强度的，，X*100=此螺栓的抗拉强度，，X*100*（Y/10）=此螺栓的屈服强度（因为按标识规定：屈服强度/抗拉强度=Y/10）。
如4.8级则此螺栓的抗拉强度为：400MPa 屈服强度为：400*8/10=320MPa另：不锈钢螺栓通常标为A4-70，A2-70的样子，意义另有解释度量当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。
(完整版)常用螺栓的标准及规格表
常用螺栓的标准及规格表国家标准规定了螺纹规格为M3~M64,A和B级的六角头螺栓.A级用于D<=24和L<=10D或L<=150mm按较小值）的螺栓;B级用于D>24或L>10D或L>150（按较小值）的螺栓外六角螺栓尺寸规格（如图）钢结构连接用螺栓性能等级分 3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级，其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火），通称为高强度螺栓，其余通称为普通螺栓。
螺栓性能等级标号有两部分数字组成，分别表示螺栓材料的公称抗拉强度值和屈强比值。
例如，性能等级 4.6级的螺栓，其含义是：1、螺栓材质公称抗拉强度达400MPa级；2、螺栓材质的屈强比值为0.6;3、螺栓材质的公称屈服强度达400X）.6=240MPa级性能等级10.9级高强度螺栓，其材料经过热处理后，能达到：1、螺栓材质公称抗拉强度达1000MPa级；2、螺栓材质的屈强比值为0.9;3、螺栓材质的公称屈服强度达1000X）.9=900MPa级螺栓性能等级的含义是国际通用的标准，相同性能等级的螺栓，不管其材料和产地的区别，其性能是相同的，设计上只选用性能等级即可。
常用螺丝规格表强度等级所谓8.8级和10.9级，是指螺栓的抗剪切应力等级为8.8G P a和10.9G p a,8.8公称抗拉强度800N/MM2公称屈服强度640N/MM2一般的螺栓是用"X.Y"表示强度的，，X*100=此螺栓的抗拉强度，，X*100* （Y/10）二此螺栓的屈服强度（因为按标识规定：屈服强度/抗拉强度=丫/10）。
如4.8级则此螺栓的抗拉强度为：400MPa屈服强度为：400*8/10=320MPa 另：不锈钢螺栓通常标为A4-70，A2-70 的样子，意义另有解释度量当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（in ch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。
螺栓规格尺寸对照表
大六角螺栓连接副
材料
机械性能
合金钢
螺栓10.9S
钢
螺母10H
钢
垫圈HRC35-45
螺栓规格d
M12
M16
M20
[M22]
M24
[M27]
M30
螺栓（b）
L≤40b＝25
L≤50b＝30
L≤60b＝36
L≤65b＝40
L≤70b＝45
L≤75b＝50
L≤80b＝55
L>40b=30
L>50b=35
L
35-75
45-120
50-160
55-220
60-240
65-260
70-260
螺母e max
22.78
29.56
37.29
39.55
45.20
50.85
55.37
m max
12.30
17.10
20.27
23.00
24.20
27.60
30.37
b
30
35
35
40
40
45
45
50
螺母s max
27
34
36
41
mmax
17.10
20.70
23.60
24.20
e min
29.56
37.29
39.55
45.20
垫圈d1min
17
21
23
25
d2max
33
40
42
47
s max
4.80
4.80
5.80
5.80
GB/T 1228—91 GB/T1230—91
六角螺栓及螺母尺寸表
六角螺栓及螺母尺寸表1. 介绍六角螺栓及螺母是机械连接中常用的紧固件，具有良好的力学性能和可重复使用的特点。
为了正确选择和使用六角螺栓及螺母，下面提供了一份六角螺栓及螺母尺寸表，供大家参考。
2. 螺栓尺寸表表中列出了常见的六角螺栓尺寸及相关参数，包括直径（d），螺距（p），长度（L）和螺纹长度（L2）。
以下是六角螺栓尺寸表的部分内容示例：| 直径（d） | 螺距（p） | 长度（L） | 螺纹长度（L2） ||----------|----------|----------|--------------|| M6 | 1.0 | 12 | 9 || M8 | 1.25 | 16 | 12 || M10 | 1.5 | 20 | 15 || M12 | 1.75 | 25 | 18 || M16 | 2.0 | 30 | 22 || M20 | 2.5 | 40 | 30 || M24 | 3.0 | 50 | 36 |注意：上述表格中的尺寸仅供参考，具体选用螺栓尺寸时需结合实际使用情况和相关标准进行选择。
3. 螺母尺寸表表中列出了常见的六角螺母尺寸及相关参数，包括直径（d1），螺距（p1），厚度（H1）和宽度（W1）。
以下是六角螺母尺寸表的部分内容示例：| 直径（d1） | 螺距（p1） | 厚度（H1） | 宽度（W1） ||-----------|-----------|-----------|-----------|| M6 | 1.0 | 5.0 | 10 || M8 | 1.25 | 6.0 | 13 || M10 | 1.5 | 8.0 | 17 || M12 | 1.75 | 10.0 | 19 || M16 | 2.0 | 12.0 | 24 || M20 | 2.5 | 16.0 | 30 || M24 | 3.0 | 18.0 | 36 |注意：选择螺母时需考虑螺栓尺寸、标准和使用环境，确保螺栓与螺母的匹配性和稳固性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
螺栓和螺母直径对照表
螺栓和螺母的直径对照表是根据螺纹标准来确定的。
螺栓和螺母的直径通常以英寸或毫米为单位进行标识，具体的对照表会列出相应直径之间的对应关系。
以下是一些常见的螺栓和螺母直径对照表的示例：
1. 公制螺纹：
2. 英制螺纹：
请注意，这只是一个简单的示例，实际上螺栓和螺母的对照表可能更为详细，包含更多直径和标准。
此外，有时候螺栓和螺母的尺寸可能还涉及到长度、螺距、牙数等方面的参数。
如果你在进行螺栓和螺母的选择时需要准确的对照表，建议查阅
相关的标准，例如ISO、DIN、ANSI等，以确保选择的零件符合特定的技术规格。
