螺纹尺寸及密封
螺纹
一、螺纹是一种在固体外表面或内表面的截面上，有均匀螺旋线凸起的
形状。
根据其结构特点和用途可分为三人类:
(一)、普通螺纹:牙形为三角形，用于连接或紧固零件。
普通螺纹按
螺距分为粗牙和细牙螺纹两种，细牙螺纹的连接强度较高。
(二)、传动螺纹:牙形有梯形、矩形、锯形及三角形等。
(三)、密封螺纹:用于密封连接，主要是管用螺纹、锥螺纹与锥管螺纹。
螺纹尺寸标识：
1.25-5-ACME-2g螺纹具体尺寸：1.25 公称直径；5 牙数；AMCE代表爱克母螺纹；2g值到达的精度
1 inch（英寸）= 25.4 mm
公称通径是管路系统中所有管路附件用数字表示的尺寸，公称通径用字母“DN”后面紧跟一个数字标志。
公称通径(nominal diameter)，又称平均外径(mean outside diameter)。
这是缘自金属管的管壁很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。
管螺纹标准
55度管螺纹：主要用来进行管道的连接，使其内外螺纹的配合紧密，有直管和锥管两种。
常见的管螺纹主要包括以下几种：NPT、PT、G等。
NPT是National(American)Pipe Thread的缩写，属于美国标准的60度锥管螺纹，用于北美地区.
PT（BSPT）是Pipe Thread 的缩写，是55度密封圆锥管螺纹，属于惠氏螺纹家族，国内叫法为ZG。
G是55度非螺纹密封管螺纹，属惠氏螺纹家族。
标记为G代表圆柱螺纹。
公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示；
公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹为等边60度牙型；
公制螺纹用公制单位（如mm），美英制螺纹用英制单位（如英寸）；
“行内人”通常用“分”来称呼螺纹尺寸，一英寸等于8分，1/4英寸就是2分，以此类推。
ISO—公制螺纹标准60度，公制螺纹也称米制螺纹，标记示例：M24——粗牙普通螺纹，公称直径24，螺距3；M24x1.5——细牙普通螺纹，公称直径24，螺距1.5，以上两个范例可以发现，粗牙是不标记螺距的。
有的时候，还需要标记螺纹的精度等级，如：M6H12，是指M6的螺纹孔，精度等级为H12
UN—统一螺纹标准60度：粗牙系列UNC，细牙系列UNF，特细牙系列UNFF，外加一个不变螺距系列UN。
标注方法：螺纹直径—每英寸牙数系列代号—精度等级
示例：粗牙系列3/8—16 UNC—2A；细牙系列3/8—24 UNF—2A；特细牙系列3/8—32 UNFF—2A 不变螺距系列3/8—20 UN—2A
API—美国石油管螺纹标准60度；
W—英国惠氏螺纹标准55度；
G与r分别表示用螺纹密封的管螺纹和非螺纹密封的管螺纹。
G1/4表示公称直径为1/4英寸的用螺纹密封的管螺纹。
密封剂
①液态生料带（力泰11元/200ml）
厌氧型“液态生料带”具有以下性能：
⑴胶液为淡黄色粘液，在空气中不固化，保持稳定，保质期3年；
⑵挤出接头外部的胶液不固化，清除简单，不会堵塞系统；
⑶ 100%反应，固化后略膨胀，从而填充整个螺纹间隙达到锁紧密封作用；
⑷密封压力高，固化后可耐69mpa以下的压力，耐腐蚀，保护金属螺纹；
⑸耐高温（-55℃~+150℃），耐老化、耐大多数介质、耐油等等；
⑹拆卸强度中等，普通扳手拧紧即可，管钳拆卸；
⑺重复使用，拆卸后的管接头需清洗后重新涂胶，拧紧即可；
⑻只能用在金属螺纹，固化速度与金属的活性和温度成正比。
②乐泰loctite554 管螺纹密封剂（150元/250ml）:
产品能够为直径小于5.0cm（DN50）的螺纹配件与管道提供最大的耐溶剂防护。
建议产品应用于有强化学物质存在的冷冻系统与制冷维修耐化学介质，特别用于密封R11，R12，502。
使用指南
装配：1.为了获得最佳效果，使用诸如乐泰ODC free清洗剂彻底清洗材料内外表而，并干燥.
2.如果材质为非活泼金属或未知材料，在配合而喷洒促进剂7471T"' or 7649T"'，并晾干30秒钟.
3.将产品涂施一圈于外螺纹前端螺纹上，不要涂施第一节螺纹。
上紧螺纹，从而完全填充空隙。
对于较大的螺纹与空隙，相应调整产品用量并且同时在内螺纹上也涂施一圈产品.
4.利用可接受的经验安装和拧紧配件，直到装配位置合适为止.
5.完全装配好的连接件具有一定的即时密封能力，为了确保具有最大的耐压和耐溶剂性能，要确保密封胶至少固化24小时，以确保固化完全.
拆卸：1.用标准拆卸工具拆卸.在极少情况卜，由于配合长度很长导致常温下无法拆卸，可以局部加热螺栓和螺母到232℃，趁热进行拆卸.
清洗：1.对于固化的胶水，可将其浸泡在溶剂中或使用钢刷等工具进行机械打磨.
贮存条件:8℃到21℃，若将该产品贮存在低于8℃和高于28℃条件下，可能会影响产品性能。

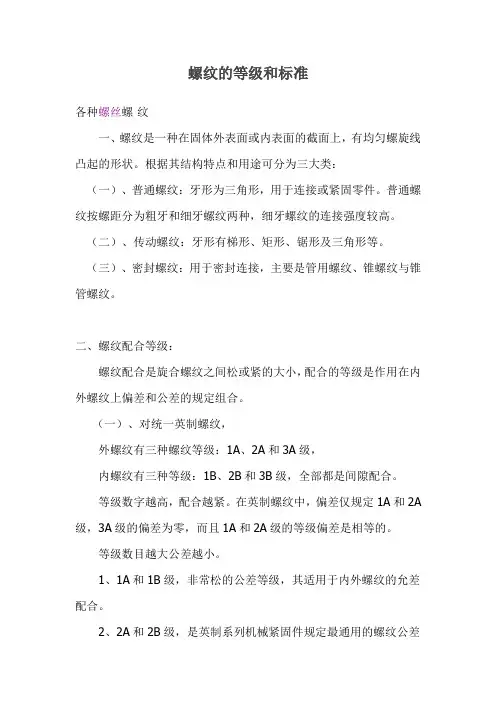

螺纹的等级和标准
螺纹的等级和标准各种螺丝螺纹一、螺纹是一种在固体外表面或内表面的截面上，有均匀螺旋线凸起的形状。
根据其结构特点和用途可分为三大类：（一）、普通螺纹：牙形为三角形，用于连接或紧固零件。
普通螺纹按螺距分为粗牙和细牙螺纹两种，细牙螺纹的连接强度较高。
（二）、传动螺纹：牙形有梯形、矩形、锯形及三角形等。
（三）、密封螺纹：用于密封连接，主要是管用螺纹、锥螺纹与锥管螺纹。
二、螺纹配合等级：螺纹配合是旋合螺纹之间松或紧的大小，配合的等级是作用在内外螺纹上偏差和公差的规定组合。
（一）、对统一英制螺纹，外螺纹有三种螺纹等级：1A、2A和3A级，内螺纹有三种等级：1B、2B和3B级，全部都是间隙配合。
等级数字越高，配合越紧。
在英制螺纹中，偏差仅规定1A和2A 级，3A级的偏差为零，而且1A和2A级的等级偏差是相等的。
等级数目越大公差越小。
1、1A和1B级，非常松的公差等级，其适用于内外螺纹的允差配合。
2、2A和2B级，是英制系列机械紧固件规定最通用的螺纹公差等级。
3、3A和3B级，旋合形成最紧的配合，适用于公差紧的紧固件，用于安全性的关键设计。
4、对外螺纹来说，1A和2A级有一个配合公差，3A级没有。
1A 级公差比2A级公差大50%，比3A级大75%，对内螺纹来说，2B 级公差比2A公差大30%。
1B级比2B级大50%，比3B级大75%。
（二）、公制螺纹，外螺纹有三种螺纹等级：4h、6h和6g，内螺纹有三种螺纹等级：5H、6 H、7H。
（日标螺纹精度等级分为I、II、III三级，通常状况下为II级）在公制螺纹中，H和h的基本偏差为零。
G的基本偏差为正值，e、f 和g的基本偏差为负值。
如图所示：1、 H是内螺纹常用的公差带位置，一般不用作表面镀层，或用极薄的磷化层。
G位置基本偏差用于特殊场合，如较厚的镀层，一般很少用。
2、g常用来镀6-9um的薄镀层，如产品图纸要求是6h的螺栓，其镀前螺纹采用6g的公差带。
3、螺纹配合最好组合成H/g、H/h或G/h，对于螺栓、螺母等精制紧固件螺纹，标准推荐采用6H/6g的配合（三）、螺纹标记四、自攻、自钻螺纹的主要几何参数：（一）、大径/牙外径（d1），为螺纹牙顶重合的假想圆柱直径。
管螺纹尺寸对照表-管螺纹标准表
管螺纹尺寸对照表-管螺纹标准表管螺纹尺寸对照表管螺纹标准表在机械制造、管道连接等领域，管螺纹是一种常用的连接方式。
为了确保连接的准确性和密封性，了解管螺纹的尺寸和标准是至关重要的。
下面为您详细介绍管螺纹尺寸对照表以及相关的标准。
管螺纹主要分为两大类：圆柱管螺纹和圆锥管螺纹。
圆柱管螺纹，常见的有 G 螺纹。
G 螺纹的牙型为三角形，牙型角为55 度。
其尺寸规格通常以公称直径和每英寸的牙数来表示。
比如，G1/2 表示公称直径为 1/2 英寸的圆柱管螺纹，每英寸有 14 牙。
圆锥管螺纹又包括 R 螺纹和 NPT 螺纹等。
R 螺纹是英制密封圆锥管螺纹，牙型角为 55 度。
NPT 螺纹是美制一般密封圆锥管螺纹，牙型角为 60 度。
以常见的 R 螺纹为例，R1/2 表示的是公称直径为 1/2 英寸的圆锥管螺纹。
在实际应用中，圆锥管螺纹的尺寸会随着螺纹的位置而有所变化。
比如，在基准平面上，大径、中径和小径的尺寸都有明确的规定。
下面为您列出一份较为常见的管螺纹尺寸对照表：｜螺纹类型｜公称直径（英寸）｜每英寸牙数｜大径（mm）｜中径（mm）｜小径（mm）｜｜｜｜｜｜｜｜｜ G1/8 ｜ 1/8 ｜ 28 ｜ 9728 ｜ 9147 ｜ 8566 ｜｜ G1/4 ｜ 1/4 ｜ 19 ｜ 13157 ｜ 12301 ｜ 11445 ｜｜ G3/8 ｜ 3/8 ｜ 19 ｜ 16662 ｜ 15806 ｜ 14950 ｜｜ G1/2 ｜ 1/2 ｜ 14 ｜ 20955 ｜ 19793 ｜ 18631 ｜｜ G3/4 ｜ 3/4 ｜ 14 ｜ 26441 ｜ 25279 ｜ 24117 ｜｜ G1 ｜ 1 ｜ 11 ｜ 33249 ｜ 31770 ｜ 30291 ｜｜ R1/8 ｜ 1/8 ｜ 28 ｜ 9728 ｜ 9147 ｜ 8566 ｜｜ R1/4 ｜ 1/4 ｜ 19 ｜ 13157 ｜ 12301 ｜ 11445 ｜｜ R3/8 ｜ 3/8 ｜ 19 ｜ 16662 ｜ 15806 ｜ 14950 ｜｜ R1/2 ｜ 1/2 ｜ 14 ｜ 20955 ｜ 19793 ｜ 18631 ｜｜ R3/4 ｜ 3/4 ｜ 14 ｜ 26441 ｜ 25279 ｜ 24117 ｜｜ R1 ｜ 1 ｜ 11 ｜ 33249 ｜ 31770 ｜ 30291 ｜｜ NPT1/8 ｜ 1/8 ｜ 27 ｜ 10242 ｜ 9489 ｜ 8736 ｜｜ NPT1/4 ｜ 1/4 ｜ 18 ｜ 13616 ｜ 12487 ｜ 11358 ｜｜ NPT3/8 ｜ 3/8 ｜ 18 ｜ 17055 ｜ 15926 ｜ 14797 ｜｜ NPT1/2 ｜ 1/2 ｜ 14 ｜ 21223 ｜ 19772 ｜ 18321 ｜｜ NPT3/4 ｜ 3/4 ｜ 14 ｜ 26568 ｜ 25117 ｜ 23666 ｜｜ NPT1 ｜ 1 ｜ 115 ｜ 33228 ｜ 31461 ｜ 29694 ｜需要注意的是，以上表格中的尺寸数据仅供参考，实际应用中可能会因为制造精度、材料等因素而有所偏差。
螺纹基本尺寸及公差
螺纹基本尺寸及公差浙江苏强格液压有限公司质量作业文件产品代号规则Q/SQ-G8.4-031 过渡接头编号规则1.1 直通过渡接头编号规则直通过渡接头型号左端标号右端标号直通过渡接头型号中的第一位为数字，表示两端内外螺纹的组合情况;第二、三位为字母，分别表示左右端的结构型式，当左右端结构型式相同时，则使用一位字母，当左右端标号相同时，也使用一组标号。
1.1.1 型号中的第一位数字的含义如下表1 外螺纹/外螺纹 6 过板接头(右端过板)1 法兰/对接式焊接头 7 固定内螺纹/固定内螺纹(无螺母或插入焊)2 外螺纹/活动内螺纹(活动螺母) 8 锁母3 活动内螺纹/活动内螺纹 9 内螺纹堵头4 外螺纹堵头.堵板5 外螺纹/固定内螺纹5 外螺纹/较短焊接管1.1.2 型号中第二、三位字母的含义如下表A 英管螺纹球面 M 公制60?锥面或六角端面组合垫密封B 英管螺纹60?锥面或六角端面组合垫密封 N 美制布锥管C 公制24?轻系列 O 美制SAE O-Ring BOSSD 公制24?重系列 P 美制SAE 90?E 公制平面带O形圈 Q 公制74?F 美制ORFS平面 S 日式英管螺纹60?外锥G 英管螺纹平面、O-Ring密封 T 英锥管螺纹H 公制六角端面O-Ring密封 U NPSMI 710xx系列国标公制铰接体 W 焊接管J 美制JIC 74? X 表示与软管相连用卡环固定K 公制螺纹60?外锥(小松) Y 矿用接头(SAE标准)L 公制组合垫圈密封 Z BSP平面用组合垫密封1Q/SQ-G8.4-031.1.3 左右端标号根据左右端头部的螺纹或尺寸大小定，如下表:英管G1/8” G1/4” G3/8” G1/2” G5/8” G3/4” G1.1/4” G1.1/2” --G1”x11 G2”x11 螺纹 x28 x19 x19 x14 x14 x14 x11 x11 英锥管R1/8”R1/4” R3/8” R1/2” R3/4” R1.1/4” R1.1/2” -- -- R1”x11 R2”x11 螺纹x28 x19 x19 x14 x14 x11 x11 布锥管Z1/8” Z1/4” Z3/8” Z1/2” Z3/4”Z1.1/4” Z1.1/2” Z2” -- Z1”x11.5 螺纹 x27 x18 x18 x14 x14 x11.5 x11.5 x11.5 美制JIC 7/16” 1/2” 9/16” 3/4” 7/8” 1.1/16” 1.5/16” 1.5/8”1.7/8”2.1/2” -- 螺纹 x20 x20 x18 x16 x14 x12 x12 x12 x12 x12 美制ORFS9/16” 11/16” 13/16” 1” 1.3/16” 1.7/16” 1.11/16” 2” -- -- -- 螺纹 x18 x16 x16 x14 x12 x12 x12 x12 美制SAE5/8” 1.1/16” 螺纹 x18 x14 法兰1/2“ 5/8“ 3/4“ 1“ 1.1/4“ 1.1/2“ 2“ 插装式 04 06 08 12 16 20 24 32 标号 02 04 05 06 08 10 12 16 20 24 32 注:公制螺纹的标号按螺纹外径，卡套式直管的标号按直管外径。
密封管螺纹标准
密封管螺纹标准密封管螺纹是一种用于连接管道和管件的重要螺纹标准，它在工业领域中起着至关重要的作用。
密封管螺纹标准的规范和要求对于管道系统的安全性和可靠性具有重要意义。
本文将就密封管螺纹标准进行详细介绍，包括其定义、分类、应用范围、标准规范等内容，以期为相关从业人员提供参考和指导。
一、定义。
密封管螺纹是指用于管道连接的螺纹，其主要作用是在连接处形成密封，防止介质泄漏。
密封管螺纹通常具有特定的螺距、螺纹角度和螺纹形状，以确保连接的牢固性和密封性。
二、分类。
根据不同的标准和要求，密封管螺纹可以分为不同的类型，例如英制螺纹、公制螺纹、圆锥螺纹、圆柱螺纹等。
每种类型的密封管螺纹都有其适用的范围和标准规范，使用时需严格按照相关要求执行。
三、应用范围。
密封管螺纹广泛应用于石油、化工、航空航天、船舶、冶金等领域的管道系统中，用于连接管道、阀门、法兰、管件等部件。
在不同的工作环境和介质条件下，选择合适的密封管螺纹标准至关重要，以确保管道系统的安全和可靠运行。
四、标准规范。
密封管螺纹的标准规范由国家标准、行业标准或国际标准组织制定，其中包括螺纹尺寸、螺距、螺纹角度、密封形式、螺纹加工要求、连接工艺等内容。
在使用密封管螺纹时，必须严格遵守相关的标准规范，不得随意更改或替代。
五、质量保证。
为确保密封管螺纹的质量和可靠性，需要严格控制原材料的选用和加工工艺，保证螺纹的精度和表面光洁度。
在安装和使用过程中，还需严格按照标准要求进行操作，避免因操作不当导致螺纹损坏或密封失效。
六、结语。
密封管螺纹标准对于管道系统的安全运行具有重要的意义，相关从业人员应加强对密封管螺纹标准的学习和理解，严格执行相关的标准规范，确保管道系统的安全性和可靠性。
同时，制定和完善相关的标准规范也是当前工作的重要任务，以适应不同行业和领域的需求，推动密封管螺纹标准的不断完善和提高。
在实际应用中，密封管螺纹的选择和使用需要根据具体的工作条件和要求进行合理的搭配和设计，以确保管道系统的正常运行和安全使用。
英制螺纹规格表
即1：16，R等于1/32乘以长度，1/32意思是，锥螺纹的锥度是1：16 ，单边就是1：32，长度意思是：定位点加有效长度，比如我定位3.0，有效长度是12.0，R=1/32 X（3+12）=0.46875 1、密封管螺纹（R ） 英制密封管螺纹的基本尺寸及其公差 配合方式 英制密封管螺纹的完整标记由螺纹特征代号、螺纹尺寸代号和旋向代号组成. 英制密封圆柱内螺纹的特征代号为：RP ； 英制密封圆锥内螺纹的特征代号为：RC ； 英制密封圆锥外螺纹的特征代号为：R1（与英制密封圆柱内螺纹配合使用）； R2（与英制密封圆锥内螺纹配合使用）； 英制密封管螺纹有两种配合方式：圆柱内螺纹与圆锥外螺纹组成“柱/锥”配合；圆锥内螺纹与圆锥外螺纹组成“锥/锥”配合. 欧洲国家主要采用“柱/锥”配合螺纹；而欧洲以外国家则主要采用“柱/锥”配合螺纹.两种螺纹的检验量规存在一定不同；目前的ISO 英制密封管螺纹量规标准（ISO 7-2：2000）是按“柱/锥”配合体系设计的. 左旋螺纹的旋向代号为LH；右旋螺纹的旋向代号省略不标. 对密封管螺纹，利用RP/R1，RC/R2分别表示“柱/锥” 和“锥/锥”螺纹副. 2、非密封管螺纹 英制非密封管的基本尺寸及其极限偏差 标记: 英制非密封管螺纹的完整标记由螺纹特征代号，螺纹尺寸代号，中径公差等级代号和旋向代号组成. 英制非密封圆柱螺纹的特征代号为：G 对英制非密封圆柱内螺纹，其中径公差等级代号省略不标；而英制非密封圆柱外螺纹的中径公尺等级代号分别为A和B. 左旋螺纹的旋向代号为LH；右旋螺纹的旋向代号省略不标. 当表示英制非密封管螺纹的螺纹副时，仅标注外螺纹的标记代号. 示例： 尺寸代号为2的右旋，非密封圆柱内螺纹：G2 尺寸代号为3的A级，右旋，非密封圆柱外螺纹：G3A 尺寸代号为4的B级，左旋，非密封圆柱外螺纹：G4 B-LH 尺寸代号为2的右旋，非密封圆柱内螺纹与A级圆柱外螺纹组成的螺纹副：G2A 加工内孔螺纹的是管螺纹丝锥加工外螺纹的有板牙。
管螺纹尺寸表
1-1/2
45
45.35
1-3/4
51
51.3
2
57
57.15
2-1/4
63.25
尺寸代号
圆锥内螺纹(1:16)
外螺纹
(60°锥 管螺纹
柱孔坯底
锥孔坯
NPT）(Z 径 坯径 螺纹)
底径
锥孔大 径
7.7
1/16
6.2
6 6.39
9.7
1/8
8.6
8.4 8.74
13.1 1/4 11.1 10.8 11.36
圆锥外螺纹R(1:16)
圆锥大 底孔深 端（圆
柱）直
径
15 7.8
15 9.8
22 13.5
22 16.8
30 21.1
31 26.5
38 33.4
40 42.1
40
48
45 59.8
50 75.4
53 88.1
55 100.6
59 113.3
63 138.8
63 164.2
圆锥小 端直径
7.45 9.45
66.1 67.62
47.8
3
81.9 83.53
53.7 3-1/2
94.5 96.24
59.6
4
107.1 108.9
65.7
5
133.9 13孔深
15 15
23 23
30 30 37 38 38 39 57 59 60 61 64 67
圆锥外螺纹(1:16)
圆锥 大端 直径
注：1、尺寸公差为H10；2、不包括螺纹倒角。
公制螺纹尺寸
公称直 径
M1
螺距 （粗）
PF、PS、PT、G、BSP管螺纹尺寸
★★→1、G为柱的，R为锥的。
用Rc表示圆锥内螺纹；用Rp表示圆柱内螺纹；用R表示圆锥外螺纹。
非密封管螺纹G在接管用于水、气密封时需要缠绕生料带密封管螺纹Rp在接管用于水、气密封时不需要缠绕生料带Rc Rp R都属于英制螺纹,其中Rc表示圆锥内螺纹,Rp表示圆柱内螺纹,R表示圆锥外螺纹,它们的牙型角都是55度.NPT螺纹属于美制螺纹,牙型角是60度,非密封的管螺纹不带锥度；密封用的管螺纹带1：16的锥度，手册上可查的。
PS3/4螺纹：密封管螺纹具有密封和机械连接两大功能，而非密封管螺纹只有机械连接的功能。
ps就是普通的直管螺纹3/4是14牙的另外PT是锥管螺纹W才是惠氏螺纹也有叫威氏螺纹的1/4BSP是G1/4吗？BSP为英制管螺纹总体代号，但是分为三种B S PP、BSPT和BS PF。
BSPP（British Standard Pipe Paralle l (thread)）为英制圆柱管螺纹代号，只有内螺纹，相当于国内的55度圆柱(平行)管螺纹,即G，而BSPT（British Standard Taper Pipe Thread)是一种英制圆锥管螺纹标准，指螺纹的牙型角为55度，螺纹具有1:16的锥度，相当于国内的55度圆锥管螺纹,即ZG，另外就是BSP F（British Standard Pipe Fine Hand Taps）为英制细牙管螺纹；前面两者用於用于密封接合，后边一种用於一般的用于接合。
G3/4-16和PS3/4-16螺纹有啥不同我知道一个是机械结合，一个是密封结合。
但他们的丝锥是不是一样的。
只是小径不同？能不能代替G3/4或PS3/4一般都是14牙你这个3/4-16 是不是特殊型的规格这个首先要确认下另G螺纹代表I SO标准下的螺纹种类一般用于机械结合依据工件的要求会有分通孔盲孔加工（丝锥的切削锥长不同）而PS螺纹代表JIS标准下的螺纹种类应用于密封用加工出来的精密度咬合度更高些所以同是3/4-16 但针对的用途不同故不能代替1、BSP是英制管螺纹。
管螺纹直径与螺距对照表
14
1.814
G 3/4
14
1.814 RP 3/4
14
1.814 Rc 3/4
14
1.814
G1
11
2.309 RP 1
11
2.309 Rc 1
11
2.309
G 1 1/4
11
2.309 RP 1 1/4
11
2.309 Rc 1 1/4
11
2.309
G 1 1/2
11
2.309 RP 1 1/2
11
圆锥内螺纹
底孔直径
螺纹规格
底孔直径
8.6
Rc 1/8
PT 1/8
8.3
11.5
Rc 1/4
11
15
Rc 3/8
14.6
18.7
Rc 1/2
18.2
24.2
Rc 3/4
PT 3/4
23.6
30.3
Rc 1
29.7
39
Rc 1 1/4
38.2
45
Rc 1 1/2
44.2
51
Rc 2
55.8
57
注： G、PF、PTF 均为圆柱（平行）管螺纹,尺寸相同。 RC、PT 均为圆锥管螺纹，尺寸相同。
5
0.8
6
1
8
1.25
10
1.5
12
1.75
14
2
16
2
18
2.5
20
2.5
22
2.5
24
3
27
3
30
3.5
33
3.5
36
4
39
螺纹基本尺寸对照表
英制管螺纹基本尺寸及公差（牙形角55º）BSPP英制锥管螺纹基本尺寸及公差（牙形角55º）BSPT美制管螺纹基本尺寸及公差（牙形角60º）UN(F)公制螺纹基本尺寸及公差(牙形角60º) M55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹(BSPT)4 0 09 1 072 R5 5"138.432.30911136.951135.4721.479R66"163.832.30911162.351160.8721.479聊城市鑫茂祥管业有限公司专业经营钢管规格：5mm*1mm—1020mm*200mm合金钢管、外径22mm-127mm冷轧无缝钢管、外径127mm-600mm，壁厚16mm-100mm，外径精度±0.5%,壁厚精度±5%热轧中厚壁无缝钢管、16Mn外径400—1600mm、壁厚20—60mm的大口径厚壁卷管，可定尺到16米及各种规格的无缝方管、异型无缝钢管等.常备钢管种类有:构造用无缝钢管、流体用无缝钢管、液压无缝钢管、电力用无缝钢管、石油输送用无缝钢管、化肥设备用无缝钢管、煤矿用无缝钢管、不锈钢无缝钢管、化工用无缝钢管、纺织机械用无缝钢管、汽车；水利用无缝钢管，精密无缝钢管、光亮无缝钢管、军工医疗用无缝钢管、管道用无缝钢管、支柱用无缝钢管、合金无缝管、高压无缝管、大口径直缝焊管等。
适用于工程、煤矿、纺织、电力、锅炉、机械、军工等各个领域。
公司以良好的信用、优质的产品、雄厚的实力、低廉的价钱享誉全国30多个省、市、自治区、直辖市及国外，产品深得用户依赖。
公司常年销售成都钢铁集团、冶钢集团、包头钢厂、宝钢集团、鞍钢集团、天津大无缝、西宁特钢厂、无锡钢厂、衡阳钢厂等各大钢厂生产的各种无缝钢管及合金管。
主营材质：20#、35#、45#、20G、20A、40Mn2、45Mn2、27SiMn、40MnB、20MnVB、20Cr、30Cr、35Cr、40Cr、45Cr、50Cr、 38CrSi、12CrMo 、20CrMo、35CrMo、42CrMo、12CrMoV、12Cr1MoV、38CrMoAL、50CrV、20CrMnSi、30CrMnSi、35CrMnSi、 20CrMnTi、30CrMnTi、12CrNi2、 12CrNi3、12Cr2Ni4、40CrNiMoA、45CrNiMoVA、20G、20MnG、25MnG、12CrMoG、15CrMoG、12Cr2MoG、12Cr1MoVG、12Cr2MoWVTiB、 12Cr3MoVSiTiB等实行标准：GB/T8162-99构造管、GB/T8163-99流体管、GB/T3087-99中低压锅炉管、GB/T5310-95高压锅炉管、GB/T6479-2000化肥专用管、27SiMn 液压支架管、高压合金管、GB/T9948-85石油裂化管GB9948-88、地质钻探用管YB235-70、汽车半轴套管YB/T5035-96。
美制英制公制螺纹孔尺寸表
