PLC原理及应用自测试题
1 《PLC原理及应用》自测试题一 一、填空题： 1. PLC是一种工业控制计算机，它的基本结构是由 CPU 、 输入输出电
路 、存储器和 电源 、外围接口组成。 2. PLC开关量输出接口按PLC内部使用的器件可以分为晶体管输出型、__________继电器__输出型和 晶闸管 输出型。 3. PLC用户程序的完成分为 输入采样 、 执行程
序 、 输出刷新 三个阶段。这三个阶段是采用 循环扫描 工作方式分时完成的。 4. PLC的编程语言常用的有 梯形图 、____指令语言__________和功能图语言及高级语言。 5. PLC的控制系统构成主要由输入设备、__ PLC______和__输出设备__等三部分。 6. PLC的型号为CPU 226CN AC/DC/RELAY的，它表示的含义包括如下几部分：它是 主机 单元，其输入输出总点数为40点，其中输入点数为24点，输出点数为 12 点，其输出类型为 继电器输出型 。 二、单项选择题：
1. 下列结构中，不属于PLC的基本组成结构的是（ D ）。 A. CPU B. 输入、输出接口 C. 存储器 D. 定时器 2. 若PLC的输出设备既有直流负载又有交流负载，则选择PLC的输出类型为（ D ）。 A. 干接触 B. 晶体管输出型 C. 继电器输出型 D. 晶闸管输出型 3. 继电接触式控制电路可以翻译成PLC的（ B ）程序。 A. 助记符 B. 梯形图 C. C语言 D. 汇编语言 2
4. 下列不属于S7-200系列PLC的编程元件的是（ D ）。 A. 输入继电器I B. 输出继电器Q C. 辅助继电器M D. 热继电器FR 5. 某PLC的输出接口是晶体管电路，则其输出可驱动（ B ）负载。 A. 交流 B. 直流 C. 交、直流 D. 不能确定 6. S7-200 PLC的中断事件优先权最高的为 （ D ）。 A. 定时中断 B. 计数器中断 C. I/O中断 D. 通信中断
三、判断题：（如正确，请在每题的括号内打“√” ；如错误，请在每题的括号内打“×”）
1. PLC的输出指令 = 是对输出继电器的线圈进行驱动的指令，但它不能用于输入继电器。 ( √ ) 2. 把应用程序写入PLC中，可以在线编程也可以离线编程。 （ √ ） 3. 在PLC控制中可利用PLC内部定时器来取代低压电器时间继电器来实现时间控制。 （ √ ） 4. 在CPU 221的PLC中设置有输入继电器I0.0、输出继电器Q4.8。（ × ） 5. 输出接口为晶体管输出的PLC可以驱动交流负载。 （ × ） 四、分析题 试分析图1所示PLC的硬件接线和程序实现对三相异步电动机的正转长动控制的工作原理，包括起动、停止和过载保护实现原理。其中SB1为正转起动按钮，SB2为停止按钮。KM1控制电动机正转。
～SB1SB2FR
KMI0.0
I0.1I0.2
Q0.0
L+1L
（ ）I0.0I0.1I0.2
Q0.0Q0.0
MPLC1M
图1 3
五 编程题 1、试分析编写图2所示梯形图对应的语句指令表程序。
图2 2、试分析编写图3所示语句指令表对应的梯形图程序。 LDI I0.1 AN I0.0 LPS AN I0.2 LPS A I0.4 = Q2.1 LPP A I0.6 R Q0.3, 1 LPP LPS A I0.5 = M3.6 LPP AN I0.4 TON T37, 25 图3
六、设计题 1. 试设计三个喷水头的PLC控制装置。要求如下： （1）画出PLC的I/O硬件接线图； （2）试用编写Q0.0、Q0.1、Q0.2三个喷水头花样方式喷水梯形图程序，喷水花样自行设计。 （3）写出指令表程序。 4
《PLC原理及应用》自测试题一参考答案 一、填空题： 1. CPU、输入输出电路、电源； 2. 继电器、晶闸管。 3. 输入采样、执行程序、输出刷新、循环扫描。 4. 梯形图、指令语言。 5. PLC、输出设备。 6. 主机；12、继电器输出型。 二、单项选择题： 1、D； 2、D； 3、B； 4、D； 5、B； 6、 D。 三、判断题：如正确，请在每题的括号内打“√” ；如错误，请在每题的括号内打“×”。
1、（ √ ）； 2、（ √ ）； 3、（ √ ）； 4、（ × ）； 5、（ × ）。 四、分析题 1．【答】：正转起动：按下起动按钮SB1，程序中输入继电器I0.0通电，输出继电器Q0.0
线圈通电且自锁，驱动KM1线圈通电，主电路中KM1的主触点闭合，电动机得电，转动起来。 停 止：当按下停止按钮SB2，程序中输入继电器I0.1常闭触点断开，输出继电器Q0.0线圈断电，KM1线圈断电，主电路中KM1的主触点断开，电动机失电，电动机停止运行。 过载保护：当电动机出现过载时，热继电器FR常开触点闭合，程序中输入继电器I0.2常开触点恢复断开，输出继电器Q0.0线圈断电，KM1线圈断电，主电路中KM1的主触点断开，电动机失电，电动机停止运行。 五 编程题 1．【解】： LDI I0.2 AN I0.0 O Q0.3 5
ONI I0.1 LD Q2.1 O M3.7 AN I1.5 LDN I0.5 A I0.4 ON M0.2 OLD ALD O I0.4 LPS EU = M3.7 LPP AN I0.4 NOT SI Q0.3, 1
2．【解】：
六、设计题 【解】： 1、设定：SB1为起动按钮，SB2为停止按钮， PLC的I/O接线图如下：
PLCI0.0I0.1L+Q0.0Q0.1
1L
YA1YA2SB1SB2
Q0.2YA3
M1M 6
2、编制梯形图程序： 3、编写语言指令程序如下：LD I0.0 O M0.0 AN I0.1 AN M0.1 = M0.0 LD M0.0 LPS LDN T37 O T40 ALD = Q0.0 TON T37, 20 LRD LD T37 AN T38 O T40 ALD = Q0.1 TON T38, 20 LPP LD T38 AN T39 O T40 ALD = Q0.2 TON T39, 20 LD M0.0 LPS A T39 TON T40, 20 7
LPP A T40 = M0.1 《 PLC原理及应用》自测试题二 一、填空题： 1. PLC（Programmable Logic Controller）是一种工业计算机，它主要进行 算术运算 、逻辑运算、 定时 、 计数 和顺序控制等功能。根据PLC的输入/输出总点数及内存容量不同可分为超小型、 小型 、 中型 和大型PLC。 2. PLC的程序执行分为三个阶段： 输入采样 、 程序执行 和 输出刷新 。 3. 西门子公司的S7-200系列PLC的内部编程软元件有输入/输出继电器I/Q、 模拟量输入/输出继电器AI/AQ 、 状态器S 、定时器T 、 计数器C 、 辅助继电器/特殊辅助继电器M/SM 、 标志存储器L 、变址寄存器V、累加器AC、高速计数器HC等13个。 4. 西门子PLC的功能指令的中断事件有 通信中断 、 I/O中断 和定时中断。 5. 步进顺控程序的编写软元件有两个：中间继电器M和 状态器S 。步进顺控的基本类型有 单流程 、 选择型分支 、 和循环与跳转顺控。 6. PLC网络包括PLC控制网络和 PLC通信网络 两类。西门子PLC提供了四层三总线通信网络：AS-I总线、 现场总线网 、 工业以太网 。 7. 针对不同的控制对象，PLC的硬件输出单元为 继电器 输出、 晶体管 和 晶闸管 输出等三种形式。PLC的编程设备有 手持编程器、 和 PC 。
二、分析题： 1. 如图1所示为PLC控制一声光报警电路及程序，其中SB1为起动按钮，SB2为停止按钮，Q0驱动报警灯，Q1驱动蜂鸣器。试说明程序控制的特点和控制过程。 8
PLCSB1LED1I0.0Q0.0
L+1LR
Q0.1I0.1
SB2
YA
M1M
图1 三、编程题：
1. 写出图2所示梯形图程序的指令表程序。 9
图2 2. 写出图3所示指令表的梯形图程序。 网络1 LD I0.7 AN I2.7 LDI I0.3 ON I0.1 A M0.1 OLD LD I0.5 A I0.3 O I0.4 ALD ON M0.2 NOT =I Q0.4 网络2 LD I2.5 LDN M3.5 ED CTU C41, 30
图3 四、设计题： 1．试用西门子S7-200系列的PLC实现两台三相异步电动机的顺序起动，同时停止的控制线路。具体要求如下： （1）M1电动机启动12秒后，M2电动机自行起动；M1、M2电动机同时停止。 （2）画出PLC的I/O接线图；
plc的原理及应用试题答案
PLC的原理及应用试题答案一、基本概念•PLC（Programmable Logic Controller）是可编程逻辑控制器的缩写，是一种专门用于工业自动化领域的控制器。
•PLC的基本原理是通过内部的程序控制逻辑和数字输入输出接口，实现对工业装置的控制和监控。
•PLC通常由中央处理器、内存单元、输入/输出接口和通信接口等组成。
二、PLC的工作原理1.输入信号采集和处理：–PLC通过数字输入接口采集外部的开关、传感器等信号。
–PLC内部进行信号处理，将输入信号转化为逻辑信号。
2.程序执行：–PLC内部存储了用户编写的程序，该程序在中央处理器的控制下依次执行。
–程序中可以包含逻辑判断、运算处理、定时等控制功能。
3.输出控制：–PLC通过数字输出接口将控制信号输出到执行器、继电器等设备上。
–输出信号可以用于控制电机、阀门、报警指示灯等。
三、PLC的应用场景•PLC广泛应用于工业自动化领域，例如：1.制造业：用于自动化生产线的控制和监控。
2.化工行业：用于控制化工过程中的各种参数。
3.电力系统：用于电力设备的控制和保护。
4.污水处理：用于控制污水处理系统的运行。
5.食品和饮料工业：用于控制食品生产线。
6.汽车制造：用于控制汽车生产过程中的机器和设备。
四、PLC的优势1.稳定可靠：PLC内部采用可靠的电子元件，能够在恶劣的工作环境下正常工作。
2.灵活可编程：PLC通过编写程序来控制和监控工业装置，可以根据实际需求进行灵活调整。
3.抗干扰能力强：PLC采用数字信号，抗干扰能力强，能够正常工作在高噪声环境下。
4.易于维护和升级：PLC的硬件和软件模块化，可以方便地进行维护和升级。
5.成本低廉：相比于传统的控制方式，PLC的成本相对较低。
五、PLC试题答案1.什么是PLC的全称？–答案：PLC的全称是可编程逻辑控制器（Programmable Logic Controller）。
2.PLC的工作原理是什么？–答案：PLC通过内部的程序控制逻辑和数字输入输出接口，实现对工业装置的控制和监控。
PLC原理及应用试题库
PLC原理及应⽤试题库PLC试题 1⼀、单项选择题(每⼩题2分，共10分)1.请从下列语句表选项中选择错误的⼀个()。
A. OI I3.2B. MOV B VW1，SMW0C. RI Q4.5，3D. CALL SBR_02.请从下列语句表选项中选择错误的⼀个()。
A. NOP12B. LIFO VB100，AC3C. ENDD. CALL SRB_13.请从下列语句表选项中选择错误的⼀个()。
A. SQRT SMD0B. LDR=VD10,SMD10C. OW=AC2，2000D. TON T34，2004.程序中⼀运⾏就ON的触点为。
A．R9010 B．R9011 C．R9012 D．R90135、可编程控制器的最⼩系统⼀般由⼏个主要部分构成。
A. 中央处理单元CPU、存储器、I/O接⼝、定时器／计数器、中断系统等。
B. CPU单元和编程器C. CPU单元、I/O扩展单元、I／O链接单元、扩展存储器单元及输⼊/输出设备。
D. 中央处理单元CPU、存储器、外部设备接⼝、编程器⼆、填空题(每空1分，共10分)1.如果加计数器CTU的复位输⼊电路(R)______，计数输⼊电路(CU)由断开变为接通，计数器的当前值加1。
当前值达到设定值(PV)时，其常开触点______，常闭触点______。
复位输⼊电路(R)______时计数器被复位，复位后其常闭触点______，当前值为______。
2.程序运⾏监控可以⽤以下三种⽅法：______、功能块图、______，其中只有______监视可以反映指令的______状态。
三、语句表梯型图相互转换题(共25分)1.请将下列语句表程序转化成梯形图。
(7分)LD I0.0A I0.1LD I0.2ONI I0.4AN I0.3OLD=Q0.02.请将下列梯形图转化成语句表。
(9分)3.请将下列梯形图转化成语句表。
(9分)四、简答题(共19分)1.简述电机制动的各种⽅法。
(完整word版)《PLC原理及应用》试卷及部分答案
1、三菱FX2N系列PLC只有两条步进指令，它们是 STL 、RET.2、PLC的编程语言主有梯形图语言、语句表语言、状态转移图和高级语言等几种语言.3、定时器T1的设定值是K500,表示延时 50 秒。
4、PLC开关量输出接口按PLC内部使用的器件可以分为晶体管、____继电器型_____和晶闸管输出型。
5、型号为FX2N-20MR的PLC,它表示的含义包括如下几部分：它是基本单元，其输入输出总点数为 20 点，其输出类型为继电器输出型。
6、PLC用户程序的完成分为输入处理、执行程序、输出处理这三个阶段是采用循环扫描工作方式完成。
7、PLC工作一次循环分为5个阶段，内部处理、通信服务、输入采样、程序执行、输出刷新。
8、三菱FX系列PLC开关量接口直流输入分为两种,分别为继电器输入、晶体管输入 ,输出接口分为继电器输出、晶体管输出、晶闸管输出 .9、顺序功能图基本结构可分为单序列结构、并行序列、选择序列等.10、可编程控制器有两种基本的工作状态，即运行（RUN)状态与停止（STOP）状态，其中运行状态是执行应用程序的状态，停滞状态一般用于程序的编制与修改.11、由I/O点数的多少可将PLC分成小型、中型和大型三种。
12、在FX2N系列PLC编程元件中，输入继电器和输出继电器均是按八进制进行编码。
13、在FX2N系列PLC中，编程元件包括 X输入继电器、 Y输出继电器、 M 中间继电器、 T定时器、S步进继电器等。
1 、三菱PLC中，16位的内部计数器，计数数值最大可设定为（B）A．32768 B．32767 C．10000 D．1000002、（ A ）在PLC从停止到运行得那一刻接通一个扫描周期的脉冲.A。
M8002 B.M8000 C。
M8011 D。
M80123、K2X0 的操作数字长是（B ）A。
8 位 B。
16 位 C.32 位 D.64 位4、下列关于梯形图的格式说法错误的是( D ).A、梯形图按行从上至下编写，每行从左至右顺序编写。
自学考试（网教）PLC原理及应用考试题及答案

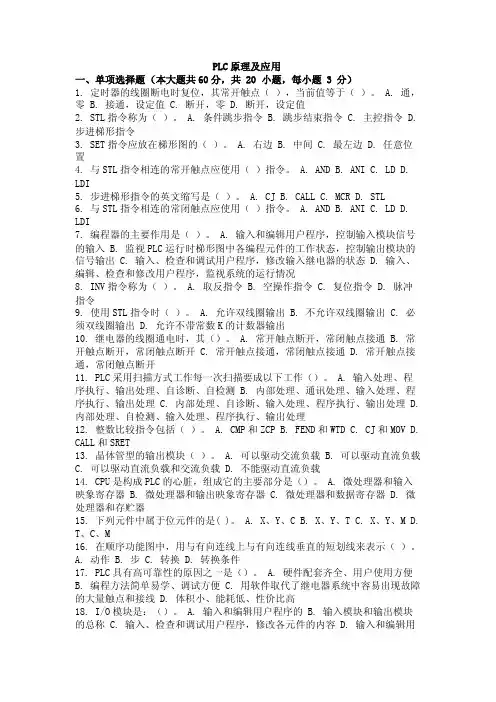

PLC原理及应用一、单项选择题（本大题共60分，共 20 小题，每小题 3 分）1. 定时器的线圈断电时复位，其常开触点（），当前值等于（）。
A. 通，零 B. 接通，设定值 C. 断开，零 D. 断开，设定值2. STL指令称为（）。
A. 条件跳步指令 B. 跳步结束指令 C. 主控指令 D. 步进梯形指令3. SET指令应放在梯形图的（）。
A. 右边 B. 中间 C. 最左边 D. 任意位置4. 与STL指令相连的常开触点应使用（）指令。
A. AND B. ANI C. LD D. LDI5. 步进梯形指令的英文缩写是（）。
A. CJ B. CALL C. MCR D. STL6. 与STL指令相连的常闭触点应使用（）指令。
A. AND B. ANI C. LD D. LDI7. 编程器的主要作用是（）。
A. 输入和编辑用户程序，控制输入模块信号的输入 B. 监视PLC运行时梯形图中各编程元件的工作状态，控制输出模块的信号输出 C. 输入、检查和调试用户程序，修改输入继电器的状态 D. 输入、编辑、检查和修改用户程序，监视系统的运行情况8. INV指令称为（）。
A. 取反指令 B. 空操作指令 C. 复位指令 D. 脉冲指令9. 使用STL指令时（）。
A. 允许双线圈输出 B. 不允许双线圈输出 C. 必须双线圈输出 D. 允许不带常数K的计数器输出10. 继电器的线圈通电时，其（）。
A. 常开触点断开，常闭触点接通 B. 常开触点断开，常闭触点断开 C. 常开触点接通，常闭触点接通 D. 常开触点接通，常闭触点断开11. PLC采用扫描方式工作每一次扫描要成以下工作（）。
A. 输入处理、程序执行、输出处理、自诊断、自检测 B. 内部处理、通讯处理、输入处理、程序执行、输出处理 C. 内部处理、自诊断、输入处理、程序执行、输出处理 D. 内部处理、自检测、输入处理、程序执行、输出处理12. 整数比较指令包括（）。
《PLC原理及应用》试题集(可编辑)新
原理及应用》试题集《PLC画出三相异步电动机即可点动又可连续运行的电气操纵线路。
1.即三地均可起动、 停止) 的电气 控 画出三相异步电动机三地操纵 (2.制线路。
为两台异步电动机设计主 电路和操纵电路,其要求如下:3 .⑴ 两台电动机互不阻碍地独立操作启动与停止;⑵ 能同时操纵两台电动机的停止;⑶ 当其中任一台电动机发生过载时,两台电动机均停止。
的操纵,画出 PLC4 .题的操纵线路的功能改由 PLC试将以上第 3试设计一小车运行的继电接触器控I/O端子接线图,并写出梯形图程序。
5.制 线路,小车由三相异步电动机拖动,其动作程序如下:⑴ 小车由原位开始前进,到终点后自动停止;⑵ 在终点停留一段时刻后自动返回原位停止;⑶ 在前进或后退途中任意位置都能停止或启动。
操纵,画出 PLC的题的操纵线路的功能改由 PLC试将以上第 56.试设计一台异步电动机的操纵电端子接线图,并写出梯形图程序。
7.I/O路。
要求:能实现启、停的两地操纵;1 )能实现点动调整;2 )能实现单方向的行程爱护;3 )退回的操纵线路。
工试设计一个工作台前进??)要有短路和过载爱护。
8.4作台由电动机 M拖动,行程开关 SQ1)能自动分别装在工作台的原位和终点。
要求:1、SQ2工作台前进到达终点后停一下再后退;实现前进?后退?停止到原位;2 )3 )工作台在前进中能够急忙后退到原位;有终端爱护。
4 )启动后,M2才能启动;29.M1))有两台三相异步电动机 M1和 M2,要求:1能点动调整。
秒后才能停止;3 ) M2停止后,M2延时 30M1设计抢答器 试作出 PLC输入输出分配接线图,并编写梯形图操纵程序。
10.操纵系统。
操纵要求:PLC)裁判员台,指示灯,复位按、B、C 、D,有指示灯,抢答键。
2)抢答台 A1键。
系统。
控设计两台电动机顺序操纵 PLC抢答时,有 2S声音报警。
11.3 )停止 5S ,运转 10S,制要求:两台电动机相互协调运转,M1停止 M2停止,如此反运行 M2运行,M1相反,M1M2要求与 M1均停止。
PLC原理及应用试卷

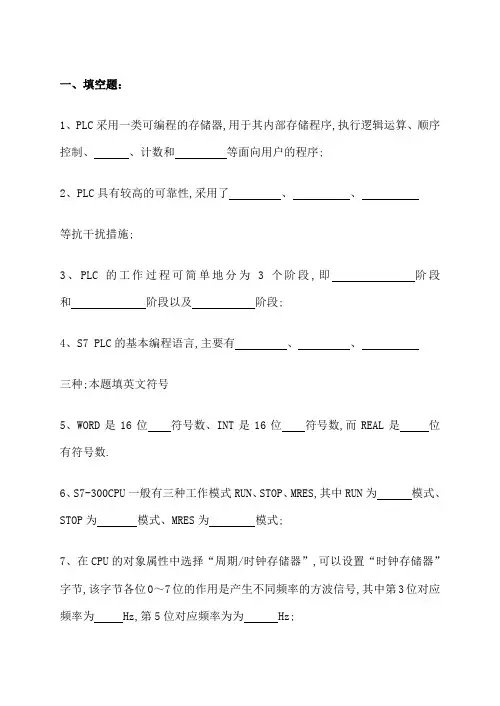

一、填空题：1、PLC采用一类可编程的存储器,用于其内部存储程序,执行逻辑运算、顺序控制、、计数和等面向用户的程序;2、PLC具有较高的可靠性,采用了、、等抗干扰措施;3、PLC的工作过程可简单地分为3个阶段,即阶段和阶段以及阶段;4、S7 PLC的基本编程语言,主要有、、三种;本题填英文符号5、WORD是16位符号数、INT是16位符号数,而REAL是位有符号数.6、S7-300CPU一般有三种工作模式RUN、STOP、MRES,其中RUN为模式、STOP为模式、MRES为模式;7、在CPU的对象属性中选择“周期/时钟存储器”,可以设置“时钟存储器”字节,该字节各位0～7位的作用是产生不同频率的方波信号,其中第3位对应频率为 Hz,第5位对应频率为为 Hz;8、PLC的工作过程可简单地分为3个阶段,即阶段和阶段以及阶段;9、S7-300的接口模块只能用于双机架的为IM ；用于多机架的接口模块主机架安装IM ,扩展机架安装IM ;10、构成一个简单的PLC控制单元,一般至少由、、三种模块构成;本题填英文符号11、世界上公认的第一台PLC是年由美国公司研制的, 其首先被应用于生产线;12、PLC具有较高的可靠性,采用了、、等抗干扰措施;13、PLC按结构形式分类,可分为式、式和紧凑式3种,一般中型和大型PLC都采用式结构;14、S7 PLC的基本编程语言,主要有、、三种;本题填英文符号15、S7-300PLC的数字量地址由、地址的字节部分和部分组成,而模拟量的地址总是一个地址;16、S7-300 PLC指令集支持个计数器,而S7-400 PLC指令集支持个计数器;每个计数器的计数范围是～;17、数据块有数据块、数据块和数据块共三种类型;18、S7-300PLC的DO模块按输出方式来分,包括式的输出模块、式的输出模块、晶体管式的输出模块三种；S7-300PLC的AO模块则只能输出和电流两种类型的模拟量信号;19、S5定时器的时间需要一个字的存储空间,其中位13、位12用于表示 ,当这两个位的二进制为“1 0”时即表示 ms,S5定时器最大的定时时间是 ;20、PLC内部所使用的存储器按用途可分为存储器、存储器以及存储器3类;21、S7-300 PLC指令集支持个计数器,而S7-400 PLC指令集支持个计数器;每个计数器的计数范围是～;7、在S7-300 PLC的CPU上,有一排工作指示灯,可以用于故障诊断;其中SF 灯亮代表或错误,而BF灯亮代表错误;22、S7-300PLC的DO模块按输出方式来分,包括式的输出模块、式的输出模块、晶体管式的输出模块三种；S7-300PLC的AO模块则只能输出和电流两种类型的模拟量信号;22、西门子S7系列的CPU从总体上可大概分为、、三种;23、在LAD指令表中,“ROL_DW”是指令,“SHR_DI”是指令,“ABS”是指令;24、DB是块,对DB5里的6号字进行寻址应该写成 ,对DB10里的3号字的位2进行寻址应该写成 ;25、S7-300PLC的模块槽号地址分配是有规律的,通常1号槽固定为模块、2号槽固定为CPU模块、3号槽固定为模块、4~11号槽可以为等模块;本题填英文符号26、S5定时器的时间需要一个字的存储空间,其中位13、位12用于表示 ,当这两个位的二进制为“1 0”时即表示 ms,S5定时器最大的定时范围是 ;27、STEP 7的程序结构可分为结构、结构和结构;二．单项选择题1、S7-300/400 PLC的电源模块为背板总线提供的电压是A、DC5VB、DC12VC、AC12VD、DC24V2、采用IM360/361进行多层组态,最多可以组态多少个SM模块A、8B、16C、32D、643、在STEP 7的基本数据类型中,“”的数据类型是A、BitB、ByteC、WordD、D-Word4、按组成结构形式、容量和功能分,S7-300属于A、小型中档整体式B、小型高档模块式C、大/中型高档整体式D、大/中型高档模块式5、跳转指令目标的标识符的格式要求为A、只能为1～4个字符,且首位必须为数字B、只能为1～4个字符,且首位必须为字母C、只能为1～4个字母或数字,且首位必须为数字6、定时期间如果SD线圈断电,定时器的当前时间 ,线圈重新通电时,又从开始定时;A.清0,预设值TVB.清0,当前值C.保持不变,预设值TVD.保持不变,当前值7、S7-300 电源模块、CPU模块和接口模块的安装插槽号顺序是A、 1、2、3B、3、2、1C、 1、3、2D、 2、3、18、ET200是基于的分布式I/O;A、MPIB、PROFIBUS-DPC、PROFIBUS-PAD、PROFIBUS-FMS9、输入采样阶段,PLC的CPU对各输入端子进行扫描,将输入信号送入A、外部I存储器PIB、累加器ACCUC、输入映像寄存器PIID、数据块DB/DI10、跳转指令目标的标识符的格式要求为A、只能为1～4个字符,且首位必须为数字B、只能为1～4个字符,且首位必须为字母C、只能为1～4个字母或数字,且首位必须为数字D、只能为1～4个字母或数字,且首位必须为字母11、下列不属于PLC的特点的是A、通用性好,适应性强B、可靠性高,抗干扰能力强C、设计、安装、调试和维修工作量大D、编程简单、易学12、采用IM360/361进行多层组态,最多可以组态多少个SM模块A、8B、16C、32D、6433、下列输出模块可以交直流两用的是A、光电耦合输出模块B、继电器输出模块C、晶体管输出模块D、晶闸管输出模块14、输入采样阶段,PLC的CPU对各输入端子进行扫描,将输入信号送入A、外部I存储器PIB、累加器ACCUC、输入映像寄存器PIID、数据块DB/DI15、跳转指令目标的标识符的格式要求为A、只能为1～4个字符,且首位必须为数字B、只能为1～4个字符,且首位必须为字母C、只能为1～4个字母或数字,且首位必须为数字D、只能为1～4个字母或数字,且首位必须为字母16、下列输出模块可以交直流两用的是A、光电耦合输出模块B、继电器输出模块C、晶体管输出模块D、晶闸管输出模块17、以下数据类型中,哪一个是有符号数A、BYTEB、WORDC、INTD、D-WORD18“SS”指令的名称为A、脉冲S5定时器B、扩展脉冲S5定时器C、接通延时S5定时器D、保持型接通延时S5定时器19、接口模块IM360只能放在S7-300的A、0号机架的3号槽B、任意机架的3号槽C、0号机架的1号槽D、任意机架的1号槽20、西门子S7-300 CPU的运行模式选择开关“STOP”档,可实现A、CPU停机并能下载B、CPU断电C、CPU停机并不能下载D、工作存储器清零21、S7-300中央机架的4号槽的16点数字量输出模块占用的字节地址为A、IB0和IB1B、IW0C、QB0和QB1D、QW022、以下数据类型中,哪一个是有符号数A、BYTEB、WORDC、INTD、D-WORD23、MW0是位存储器中的第1个字,MW4是位存储器中的第个字;A、1B、2C、3D、424、调用时需要指定其背景数据块;A、FB和FCB、SFC和FCC、SFB和FBD、SFB和SFC25、西门子S7-300 CPU的运行模式选择开关“STOP”档,可实现A、CPU停机并能下载B、CPU断电C、CPU停机并不能下载D、工作存储器清零26、接口模块IM360只能放在S7-300的A、0号机架的3号槽B、任意机架的3号槽C、0号机架的1号槽D、任意机架的1号槽27、S7-300 电源模块、CPU模块和接口模块的安装插槽号顺序是A、1、2、3B、3、2、1C、1、3、2D、2、3、128、ET200是基于的分布式I/O;A、MPIB、PROFIBUS-DPC、PROFIBUS-PAD、PROFIBUS-FMS29、关断延时型定时器SF,S端上升沿时,输出Q端为 ,断电延时时间到,输出Q端为A、0,0B、0,1C、1,1D、1,030、S7-300 每个机架最多只能安装个信号模块、功能模块或通信处理模块;A、 4B、 8C、 11D、 32三．简答题：1、OB1和OB100有什么不同如何使用2 .简述PLC设计的基本原则3. S7-300有几种形式的定时器分别是哪些4.简述PLC编程的基本原则5.试简述STEP7的“MCR”指令的名称6.什么叫“双线圈输出”在什么情况下允许双线圈输出7.根据S7-300PLC的模块型号,写出各SM模块的具体I/O地址;8、STEP 7有哪些逻辑块9、根据S7-300PLC的模块型号,写出各SM模块的具体I/O地址;12.根据S7-300PLC的模块型号,写出各SM模块的具体I/O地址;13、5分S7-300有几种形式的计数器四．编程题：※说明：根据题目要求,编写LAD程序或将LAD程序填写完整;1.试用“常开接点、常闭接点、输出线圈”指令设计电机手动正反转的“实验模拟型”PLC程序;要求：热保护常闭点、停止按钮常闭点、正转按钮常开点、反转按钮常开点为；输出线圈为、;2.试用“计数器”指令设计：要求：按钮闭合6次之后,输出和,置初值按钮为,复位按钮为常开点；计数器种类自己考虑;3,试用“常开接点、常闭接点、输出线圈”指令设计电机手动正反转的“实验模拟型”PLC程序;要求：热保护常闭点、停止按钮常闭点、正转按钮常开点、反转按钮常开点为；输出线圈为、;4. 试用STEP7的计数器S_CUD完成以下控制要求：控制加计数端,控制减计数端, 闭合后,计数器C1的当前值即变为100, 控制复位端,当前计数值存在MW20里;外接输入点都为常开点5试用“常开接点、常闭接点、输出线圈”指令设计电机手动正反转的“实验模拟型”PLC程序;要求：热保护常闭点、停止按钮常闭点、正转按钮常开点、反转按钮常开点为；输出线圈为、;6试用“计数器”指令设计：要求：按钮闭合8次之后,输出和,置初值按钮为,复位按钮为常开点；计数器种类自己考虑;7试用双整数“加、减、乘、除”指令设计如下算式:2345+462221－23÷457×42625 = 忽略小数位要求：启动信号为,运算结果存储在MD100中;8试用“计数器和比较指令”设计：要求：按钮常开点闭合1次之后,输出的状态为1,闭合2次之后,输出的状态为0,再闭合1次之后,输出的状态又变为1,如此循环；计数器种类自己考虑;9.试用双整数“加、减、乘、除”指令设计如下算式:2345+462221－23÷457×42625 = 忽略小数位要求：启动信号为,运算结果存储在MD100中;10.试用STEP7的“--- SD ”指令完成以下控制要求：点动后延时20秒输出,复位按钮为;要求用一个程序段进行设计11.试用双整数“加、减、乘、除”指令设计如下算式:2345+462221－23÷457×42625 = 忽略小数位要求：启动信号为,运算结果存储在MD100中;12.试用STEP7的MOVE指令完成以下控制要求：一旦点动,即全部为1；一旦点动,即全部为0;外接输入点都为常开点五．设计题：1.试对电机自动正反转控制进行简单的PLC设计;具体设计步骤及要求如下：电机启动后先正转,正转30秒后自动切换为反转,反转40秒后又自动切换为正转,如此循环,直至按下停车按钮;设计要求：（1）根据题目要求,选择PLC模块,列表出各模块的型号；（2）绘制I/O设备接线示意图,起始地址分别为；3列出相应的I/O分配表；4采用LAD进行编程,要求设计成“实验模拟型”程序;2.运用PLC实现对“三相异步电动机带限位自动往返控制电路”的控制;控制电路如右图所示;设计要求：（1）根据题目要求,选择PLC模块,列出各模块的型号；（2）2绘制I/O设备接线示意图,起始地址分别为3列出相应的I/O分配表；4采用LAD进行编程,要求设计成“实际工程型”程序;3 . 请按以下控制要求,编写电机“Ｙ-Δ降压启动”程序; 控制要求：只能使用定时器SP设计,电机“Ｙ-Δ”切换时间为8S ;设计要求：（1）根据题目要求,选择PLC模块,列出各模块的型号；（2）绘制I/O设备接线示意图,起始地址分别为；3列出相应的I/O分配表；4采用LAD进行编程,要求设计成“实际工程型”程序;。
