基于图卷积注意网络的三维目标检测方法与制作流程
本技术提供的是一种基于图卷积注意网络的三维目标检测方法。(1)
对点云进行体素化划分
与随机降采样；(2)
在每个栅格体素中进行局部特征提取；(3)
中间层卷积提取高阶特征图；
(4)
区域建议网络预测目标的标框、类别以及方向。本技术为了增强每个点与临近点之间的
连接关系，提出了一种以边缘卷积形式为基础的引入注意机制的特征提取模块，同时在中间
卷积层之后也引入原理相同的注意机制模块，对特征图各个通道进行特征的重新选择从而得
到更合理的高阶特征图。本技术提升了点云的目标检测准确率，特别是在遮挡严重的情况
下，仍能有良好性能。
技术要求
1.
一种基于图卷积注意网络的三维目标检测方法，其特征是：
(1)
对点云进行体素化划分与随机降采样；
(2)
在每个栅格体素中进行局部特征提取；
(3)
中间层卷积提取高阶特征图；
(4)
区域建议网络预测目标的标框、类别以及方向。2.
根据权利要求1
所述的基于图卷积注意网络的三维目标检测方法，其特征是所述的对
点云进行体素化划分与随机降采样具体包括：使用体素网格的结构对原始点云进行划
分，舍弃规定范围外的离群点，将点云划分至栅格中，并在每个体素栅格中进行随机降
采样，然后对每个栅格进行编号，并进行存储。
3.
根据权利要求2
所述的基于图卷积注意网络的三维目标检测方法，其特征是：所述的存
储是使用哈希表存储。
4.
根据权利要求1
所述的基于图卷积注意网络的三维目标检测方法，其特征是所述的在每
个栅格体素中进行局部特征提取具体包括：在每一个体素的栅格内，使用图注意网络模
块对对应点进行特征提取。
5.
根据权利要求4
所述的基于图卷积注意网络的三维目标检测方法，其特征是所述的使用
图注意网络模块对对应点进行特征提取具体为：首先将每个点与周围相邻的点之间连
边，形成一个以欧氏距离为判断标准的图结构，同时将每个点与这个点本身连一条边，
提取每条边的两端点坐标等信息作为边的初始特征，然后对边进行卷积操作，最后经过
对称函数的选择，处理得到体素级特征。
6.
根据权利要求5
所述的基于图卷积注意网络的三维目标检测方法，其特征是在边卷积操
作之前，使用注意机制对初始特征进行选择。
7.
根据权利要求1
所述的基于图卷积注意网络的三维目标检测方法，其特征是所述的中间
层卷积提取高阶特征图具体包括：使用稀疏卷积的方法，将特征图压缩为一个致密的结
构，进行卷积后，再映射回原本稀疏的空间表示；在经过卷积抽象后，利用注意机制对
不同通道进行权重的重新分配，得到一个与特征图相对应的注意力图，将注意力图叠加
到卷积得到的高阶特征图上，得到最终的三维特征图。
8.
根据权利要求1
所述的基于图卷积注意网络的三维目标检测方法，其特征是所述的区域
建议网络预测目标的标框、类别以及方向具体包括：将经过多层卷积的高阶特征图经特
征提取后，利用三个分别的全连接层计算各个锚点所对应的边界框、类别、方向的预测
值。
技术说明书
一种基于图卷积注意网络的三维目标检测方法
技术领域
本技术涉及的是一种计算机视觉三维点云处理方法，具体地说是一种三维目标检测方
法。
背景技术
目标检测是一种传统的可视化任务，可以同时识别和定位目标，这是实现智能场景的先
决条件。如今二维检测已经达到了前所未有的繁荣，但是在地图绘制、室内机器人和增
强现实等领域，三维检测明显优于二维。它可以提供更多的位置姿态信息，同时也是自
动驾驶环境感知的基本任务之一。RGB
图像曾经是目标检测任务的主流数据形式，但随
着3D
传感器的发展，激光雷达近年来已成为一种越来越流行的检测工具。
现在，一些基于激光雷达和相机的方法融合了点云数据和图像数据一同获得更高的准确
度。但融合方法也面临着计算成本过大的问题，所以单一传感器方法仍具有竞争力。许
多研究表明，点云是描述物体形状更适当数据形式。点云可以更好地表示欧式距离并没
有多尺度问题。然而，点云是一种稀疏数据，这使二维方法很难直接应用。
在提取特征时，大部分方法使用逐点处理点的方式，并使用对称函数来提取全局特征，
这种思路忽视了点与点之间的连接和关系。而与图片数据相比，点云是一种天然的易于
构建链接的图结构。有一些研究利用了图网络的思想，考虑了相邻点和边之间的关系有
助于增强局部特征的表达，提出了边卷积的方法。在三维卷积时，考虑到在定义的体素
范围内，由于点的稀疏性，很多体素为空，使用稀疏卷积的方式，可以在不影响卷积效
果的同时提升计算速度并且减小显存损耗。
技术内容
本技术的目的在于提供一种能够提升点云目标检测准确率，在遮挡严重的情况下仍能有
良好性能的基于图卷积注意网络的三维目标检测方法。本技术的目的是这样实现的：
(1)
对点云进行体素化划分与随机降采样；
(2)
在每个栅格体素中进行局部特征提取；
(3)
中间层卷积提取高阶特征图；
(4)
区域建议网络预测目标的标框、类别以及方向。
本技术还可以包括：
1.
所述的对点云进行体素化划分与随机降采样具体包括：使用体素网格的结构对原始
点云进行划分，舍弃规定范围外的离群点，将点云划分至栅格中，并在每个体素栅格中
进行随机降采样，然后对每个栅格进行编号，并进行存储。
所述的存储是使用哈希表存储。
2.
所述的在每个栅格体素中进行局部特征提取具体包括：在每一个体素的栅格内，使用图
注意网络模块对对应点进行特征提取。
所述的使用图注意网络模块对对应点进行特征提取具体为：首先将每个点与周围相邻的
点之间连边，形成一个以欧氏距离为判断标准的图结构，同时将每个点与这个点本身连
一条边，提取每条边的两端点坐标等信息作为边的初始特征，然后对边进行卷积操作，
最后经过对称函数的选择，处理得到体素级特征。
在边卷积操作之前，使用注意机制对初始特征进行选择。
3.
所述的中间层卷积提取高阶特征图具体包括：使用稀疏卷积的方法，将特征图压缩为一
个致密的结构，进行卷积后，再映射回原本稀疏的空间表示；在经过卷积抽象后，利用
注意机制对不同通道进行权重的重新分配，得到一个与特征图相对应的注意力图，将注
意力图叠加到卷积得到的高阶特征图上，得到最终的三维特征图。4.
所述的区域建议网络预测目标的标框、类别以及方向具体包括：将经过多层卷积的高阶
特征图经特征提取后，利用三个分别的全连接层计算各个锚点所对应的边界框、类别、
方向的预测值。
本技术的基于图卷积注意网络的三维目标检测方法的特点是加强点云局部关系表达与优
化特征选择过程。其中本技术将能够表述相邻点间关系的边卷积方法用于目标检测的特
征提取，在初始点的特征选择阶段，使用注意机制来选择对特征表达更为重要的初始物
理特征，从而得到更优的提取特征。在中间层卷积的过程中，同样产生了多通道的特征
数据，本技术利用注意机制的思想，优化卷积结果，强化了有主要影响力的通道比重，
得到更有表示力的特征图。
通常的一副场景的点云数据包含超过100k
个点，因此考虑使用特定的数据结构对点云进
行预处理，即体素化。首先将原始点划分为体素并首先提取点状特征，然后下采样的体
素信号进入卷积和区域建议以获得三维边界框。
本技术考虑到在特征提取过程中加强底层原始点之间的关系表示，在特征提取时利用了
图网络的思想，同时，为了更好的加强特征表达，考虑了一种模仿人类认知敏锐度的注
意机制，从而使特征的多通道选择更为智能化。本技术将注意机制分别应用在图网络边
卷积初始特征选择之前与稀疏卷积特征图处理之后，在提升神经网络模块表述力的同
时，令每个阶段的特征表达更具解释性。
本技术具有以下优点：
1.
本技术在每个体素的特征表示过程中使用了注意机制的图卷积方法，能够更好的描述
点云的每个点之间的关系，提取更有表述力的特征。
2.
本技术在经过中间层卷积后，对得到的高阶特征图利用注意机制进行权重的重新分配，
得了更合理的高阶特征图。
3.
以上两个改进共同作用，本技术能够提升三维目标检测在车辆的检测中的准确率。
附图说明图1
：基于图网络注意结构的特征提取模块，其中e
表示边，x
表示点，i
与j
表示点的编
号；
图2
：体素特征提取；
图3
：引入注意机制的中间层稀疏卷积；
图4
：总体流程。
具体实施方式
下面举例对本技术做更详细的描述。
步骤一：点云的体素化划分聚类
使用体素化的方式对原始超过100k
个点的点云数据进行结构化和降采样，首先裁去一定
范围以外的点，仅保留范围在x
，y
，z
轴下D
，H
，W
之内的点。由于一副点云的点数量过
大，在提取范围之内，利用尺寸为vd
，vh
，vw
的小体素网格对整体点云进行划分。
为了解决点在每个体素中分布不均的问题，本实施方式使用了随即降采样的方法，使每
个体素中的点不超过T
个。最后将处理好的体素结构编号，并使用哈希表的方式存储，从
而消除内部点为空的体素。
步骤二：体素中的点云特征提取
在将原始点云体素化后，为了得到体素级特征，本实施方式对每一个体素使用图注意网
络模块进行特征提取。点云是一个天然的图结构，在对点云的特征提取中，常规将每个点单独考虑而忽视了点
与点之间的联系，定义为一个图，其中包括了n
个点组成的点
集以及点之间的边
集例如，本技术定义一个d
维的临近图，对于每个点xi
，
在中包含了(i
，ji1)
，...
，(i
，jik)
形式的边集，其中i
与j
都为点的编号，于是定义边
特征为其中hθ
与下列公式
中的H为对称函数。
通常来说，点云具有三个维度来表示其在真实世界的坐标，在本实施方式中，描述两点
之间的边时，结合了中心点xi
和与其用h
操作连接的点的信息作为
初始的特征选择。此时，边特征的每一个通道对于总特征表述的贡献是不同的，于是，
添加了一种注意机制方法。在边卷积的多层感知操作之后，使用一种对称操作H
对边级的
特征进行提取，得到对应的点级的特征。随后，通过将点级特征X
＝{x′1
，...
，x′n}
进行另
一个对称操作提取得到最终的体素级特征。
步骤三：中间层稀疏卷积
本实施方式使用三维稀疏卷积运算作为卷积中间层。假设ConvMD(cin
，cout
，k
，s
，p)
是
一个卷积运算符，其中cin
和cout
是输入的数量和输出通道，k
，s
，p
分别对应于内核大
小，步幅大小和填充大小。每个卷积运算包含3D
卷积，BatchNormal
层和Relu
层。最后，
在将稀疏映射转换为密集映射后，得到了一个高级特征映射，并在此添加了一个注意模
块。

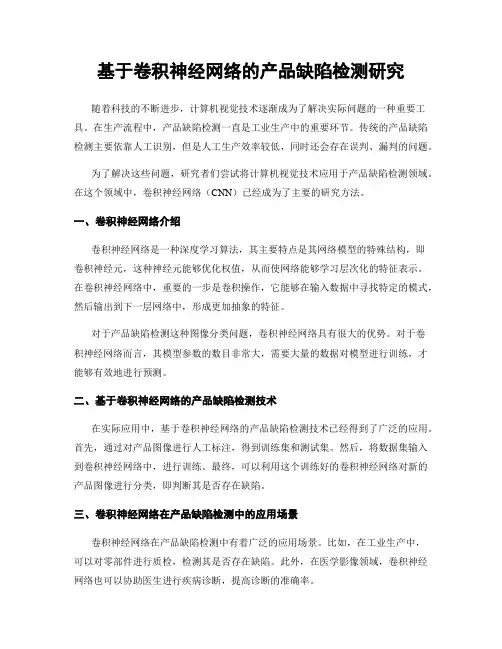

基于卷积神经网络的产品缺陷检测研究
基于卷积神经网络的产品缺陷检测研究
随着科技的不断进步，计算机视觉技术逐渐成为了解决实际问题的一种重要工具。在生产流程中，产品缺陷检测一直是工业生产中的重要环节。传统的产品缺陷检测主要依靠人工识别，但是人工生产效率较低，同时还会存在误判、漏判的问题。
为了解决这些问题，研究者们尝试将计算机视觉技术应用于产品缺陷检测领域。在这个领域中，卷积神经网络（CNN）已经成为了主要的研究方法。
一、卷积神经网络介绍
卷积神经网络是一种深度学习算法，其主要特点是其网络模型的特殊结构，即卷积神经元，这种神经元能够优化权值，从而使网络能够学习层次化的特征表示。在卷积神经网络中，重要的一步是卷积操作，它能够在输入数据中寻找特定的模式，然后输出到下一层网络中，形成更加抽象的特征。
对于产品缺陷检测这种图像分类问题，卷积神经网络具有很大的优势。对于卷积神经网络而言，其模型参数的数目非常大，需要大量的数据对模型进行训练，才能够有效地进行预测。
二、基于卷积神经网络的产品缺陷检测技术
在实际应用中，基于卷积神经网络的产品缺陷检测技术已经得到了广泛的应用。首先，通过对产品图像进行人工标注，得到训练集和测试集。然后，将数据集输入到卷积神经网络中，进行训练。最终，可以利用这个训练好的卷积神经网络对新的产品图像进行分类，即判断其是否存在缺陷。
三、卷积神经网络在产品缺陷检测中的应用场景
卷积神经网络在产品缺陷检测中有着广泛的应用场景。比如，在工业生产中，可以对零部件进行质检，检测其是否存在缺陷。此外，在医学影像领域，卷积神经网络也可以协助医生进行疾病诊断，提高诊断的准确率。 除了上述领域，卷积神经网络还可以应用于车辆驾驶领域，识别驾驶员是否疲劳，从而提醒其注意安全。同时，卷积神经网络还可以进行文本分类，帮助企业进行品牌竞争分析等工作。
四、当前的研究进展
当前基于卷积神经网络的产品缺陷检测研究处于快速发展阶段。主要的研究方向包括网络改进、数据增强、跨域识别等方面。通过对卷积神经网络进行改进，提高其准确率和效率，在实际应用中取得更好的应用效果。

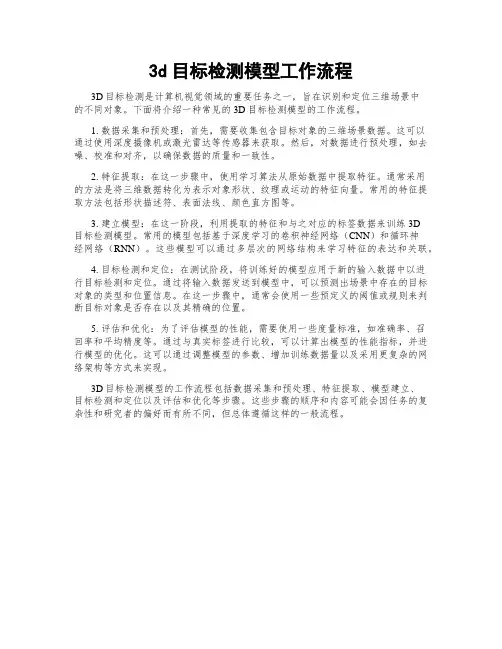

3d目标检测模型工作流程
3d目标检测模型工作流程
3D目标检测是计算机视觉领域的重要任务之一，旨在识别和定位三维场景中的不同对象。下面将介绍一种常见的3D目标检测模型的工作流程。
1. 数据采集和预处理：首先，需要收集包含目标对象的三维场景数据。这可以通过使用深度摄像机或激光雷达等传感器来获取。然后，对数据进行预处理，如去噪、校准和对齐，以确保数据的质量和一致性。
2. 特征提取：在这一步骤中，使用学习算法从原始数据中提取特征。通常采用的方法是将三维数据转化为表示对象形状、纹理或运动的特征向量。常用的特征提取方法包括形状描述符、表面法线、颜色直方图等。
3. 建立模型：在这一阶段，利用提取的特征和与之对应的标签数据来训练3D目标检测模型。常用的模型包括基于深度学习的卷积神经网络（CNN）和循环神经网络（RNN）。这些模型可以通过多层次的网络结构来学习特征的表达和关联。
4. 目标检测和定位：在测试阶段，将训练好的模型应用于新的输入数据中以进行目标检测和定位。通过将输入数据发送到模型中，可以预测出场景中存在的目标对象的类型和位置信息。在这一步骤中，通常会使用一些预定义的阈值或规则来判断目标对象是否存在以及其精确的位置。
5. 评估和优化：为了评估模型的性能，需要使用一些度量标准，如准确率、召回率和平均精度等。通过与真实标签进行比较，可以计算出模型的性能指标，并进行模型的优化。这可以通过调整模型的参数、增加训练数据量以及采用更复杂的网络架构等方式来实现。
3D目标检测模型的工作流程包括数据采集和预处理、特征提取、模型建立、目标检测和定位以及评估和优化等步骤。这些步骤的顺序和内容可能会因任务的复杂性和研究者的偏好而有所不同，但总体遵循这样的一般流程。
卷积神经网络在目标检测中的使用方法
卷积神经网络在目标检测中的使用方法
卷积神经网络（Convolutional Neural Network，简称CNN）是一种深度学习算法，近年来在计算机视觉领域取得了重要的突破。它通过模拟人脑的视觉处理方式，能够有效地从图像中提取特征，并在目标检测任务中取得优秀的性能。
首先，我们来了解一下卷积神经网络的基本结构。CNN由多个卷积层、池化层和全连接层组成。卷积层通过卷积操作对输入图像进行特征提取，池化层则对特征图进行降维处理，全连接层则用于分类。这种层次化的结构使得CNN能够逐层提取图像的特征，从而实现目标检测任务。
在目标检测中，CNN的使用方法主要包括两个步骤：特征提取和目标定位。首先，通过卷积层对输入图像进行特征提取。卷积层通过滑动窗口的方式对输入图像进行卷积操作，从而得到特征图。这些特征图可以捕捉到图像中的纹理、形状等信息，为后续的目标定位提供了基础。
接下来，通过目标定位算法对特征图进行处理，从而得到目标的位置信息。目标定位算法通常包括滑动窗口法和区域提议法。滑动窗口法通过在特征图上不断滑动一个固定大小的窗口，计算窗口内的特征向量，并判断是否包含目标。区域提议法则通过生成一系列可能包含目标的候选框，然后对每个候选框进行分类和定位。
在目标检测中，CNN的性能主要取决于网络的结构和参数设置。网络的结构包括卷积核的大小、卷积层的数量、池化层的大小等。这些参数的选择需要根据具体的任务和数据集进行调整。此外，还可以通过增加网络的深度、使用预训练模型等方式来提升性能。
除了网络结构和参数设置，数据集的选择和预处理也对目标检测的性能有着重要的影响。合适的数据集能够提供丰富的样本和标注信息，有助于网络学习到更好的特征表示。同时，对数据集进行预处理，如图像增强、数据扩充等，也可以提升网络的泛化能力和鲁棒性。 最后，还有一些常见的技术在目标检测中与CNN相结合，如感兴趣区域（Region of Interest，简称ROI）池化和多尺度检测。ROI池化可以在目标定位时对特征图进行进一步的处理，从而提取目标的具体特征。多尺度检测则可以在不同尺度的特征图上进行目标检测，从而提高检测的准确率。

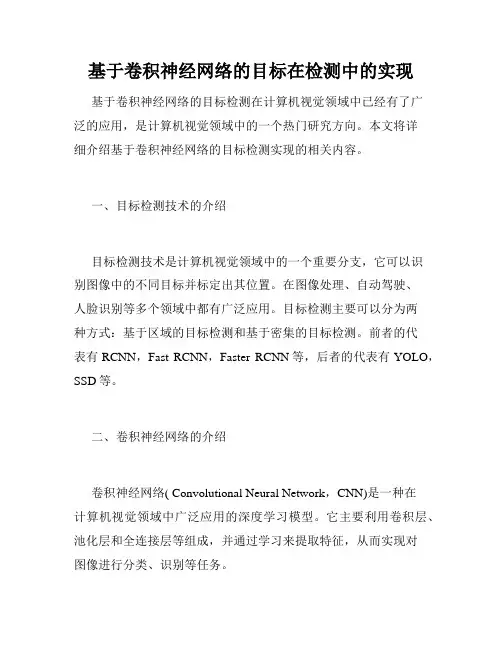

基于卷积神经网络的目标在检测中的实现
