最新建筑制图模拟试题1
精品文档
精品文档
一、选择题
1．建筑立面图是建筑物各个方向的（ ）。
A．侧投影 B．正投影 C．正等测 D．斜轴测
2．建筑工程图中的尺寸单位，总平面图和标高单位用（ ）。
A．mm B．cm C．km D．m
3．2号图纸的图幅尺寸为（单位：mm×mm）（ ）。
A．594×841 B．420×594 C．420×297 D．420×197
4．面平行投影面，其投影为（ ）。
A．点 B．直线 C．缩小的面 D．反映实形的面
5．如下图所示表示直线为侧平线的图（ ）。
A B C D
6．下列关于轴线编号正确的是（ ）。
7．已知下图所示形体的正面投影和水平投影，其正确的侧面投影为（ ）。
8．正平线的正面投影为（ ）。
A．显实形的线 B．积聚为一点 C．与X轴平行 D．与Y轴平行
9．建筑的构成三要素中（ ）是建筑的目的，起着主导作用。
A．建筑功能 B．建筑的物质技术条件 C．建筑形象 D．建筑的经济性
10．建筑立面的重点处理常采用（ ）手法。
A．韵律 B．对比 C．统一 D．均衡
11．形体的两面投影如下图所示，其侧面投影为下图中的（ ）。
精品文档
精品文档
12．空间两直线相交于K点，在三面投影中其交点k和k′的连线垂直于（ ）轴。
A．X B．Y C．Z D．以上答案均不对
13．10号长仿宋体汉字的宽度为（ ）。
A．14mm B．10mm C．7mm D．5mm
14．若圆锥面上某点的W、V面投影均可见，则该点在锥面上的位置描述正确的是（ ）。
A．左前方 B．右前方 C．左后方 D．右后方
15．正等轴测图的轴向简化伸缩系数为（ ）。
A．0.5 B．0.82 C．1 D．1.5
16．若空间某点的两个投影在不同的投影轴上，则第三个投影必在（ ）。
A．原点 B．第三条投影轴上 C．H投影面上 D．某一投影面上
17．工程图样采用不同比例绘制时，其内容保持不变的选项是（ ）。
A．线宽 B．图样大小 C．尺寸数字 D．材料图例
18．关于图纸会签栏说法正确的是（ ）。
A．会签栏可分五个区 B．会签栏应画在图框线的外侧 C．会签栏简称图标 D．会
签栏长边尺寸为200mm（或240mm）
19．体表面数最少的形体是（ ）。
A．正方体 B．长方体 C．三棱锥 D．球体
20．若已知两条直线的两面投影互相平行，则这两条直线在空间（ ）。
A．一定互相平行 B．一定互相交叉 C．可能平行，也可能相交 D．可能平行，也
可能交叉
三、填空题
1．尺寸起止符号一般用 ，直径的内标起止符号是用 表示。
2．形体的三面投影的规律是 、 、 。
3．制图中，比列的大小就是 的大小。
4．数字与字母的字体分直体与斜体两种，当与汉字混写时，宜写成 体。
5．已知在三面投影体系中，点A的坐标为（4，6，8），则点A到W面的距离为 。
精品文档
精品文档
7．图样上的尺寸与 无关，均为物体的 。
8．投影面垂直线可分为铅垂线、 、 ，投影面垂直线在它所垂直的投影
面上的投影积聚为 。
9．正轴测投影中，轴测投影方向和轴测投影面的相互关系是 。
10．图纸上图线粗、中、细之比为1： ： 。
11．基本形体可分为 和 两大类。
四、画图题
2．如下图所示，正平线GH与AB、CD、EF均相交，G在AB上，H在EF上，求GH的
两面投影。
3.已知如下图所示三棱锥体的两面投影及其表面上点A和点B的正面投影，求出三棱锥体
的第三面投影及点A,B的另两面投影。
4.完成上图所示平面图形ABCDE的水平投影，图中CD//BA。
5.如图所示已知圆锥的两面投影，补全投影并补全A\B两点的投影。
精品文档
精品文档
建筑制图及识图测试题与参考答案
建筑制图及识图测试题与参考答案一、单选题（共43题，每题1分，共43分）1.确定各基本形体大小的尺寸称为( )。
A、定位尺寸B、定形尺寸C、标志尺寸D、构造尺寸正确答案：B2.φL表示( )。
A、Ⅰ级螺纹钢筋B、冷拉Ⅰ级钢筋C、Ⅰ级锰硅人字纹钢筋D、Ⅰ级光圆钢筋正确答案：B3.比例指的是图形与实物要素( )尺寸之比。
A、重量B、体积C、线性D、面积正确答案：C4.图线中的粗线宽度为b，b又称基本线宽，则细线的宽度为( )b。
A、0.25B、0.5C、0.15D、0.75正确答案：A5.有一栋房屋在图上量得长度为50cm，用的是1:100比例,其实际长度是( ).A、50mB、500mC、5000mD、5m正确答案：A6.有一配件图其比例为1:2，从图上量得高度5mm，其实际高度是( ).A、1mmB、10mmC、50mmD、5mm正确答案：B7.下列建筑中不属于公共建筑的是（）。
A、旅社B、学校C、宿舍D、医院正确答案：C8.建筑平面图是采用一假想的( )以上位置切开,将上部移去后所得的水平投影图。
A、水平剖切面沿楼地面B、水平剖切面沿窗台C、垂直剖切面沿高度D、水平剖切面沿基础顶面正确答案：B9.圆球在三个基本投影面上的投影结果为( )。
A、三个大小不相等的圆B、两个圆一个正方形C、三个大小相等的圆D、一个圆两个正方形正确答案：C10.平屋面或坡度不大于1/10的屋面,易受雷击的部位是( ).A、屋角、屋脊、檐角B、屋脊、屋角、女儿墙C、檐角、女儿墙、屋檐D、屋角、屋脊、檐角、屋檐正确答案：C11.“φ8@200”没能表达出这种钢筋的( )。
A、直径B、间距C、级别D、弯钩形状正确答案：D12.当平面垂直投影面时.在该投影面上的投影结果为( )A、反映实形B、一个点C、不确定D、一根线正确答案：D13.避雷装置的引下线采用扁钢制作时,扁钢截面不应小于( ) .A、40平方毫米B、56平方毫米C、64平方毫米D、48平方毫米正确答案：D14.三投影面体系中,H面、V面投影在X轴方向均反映形体的长度且互相对正,称之为( )。

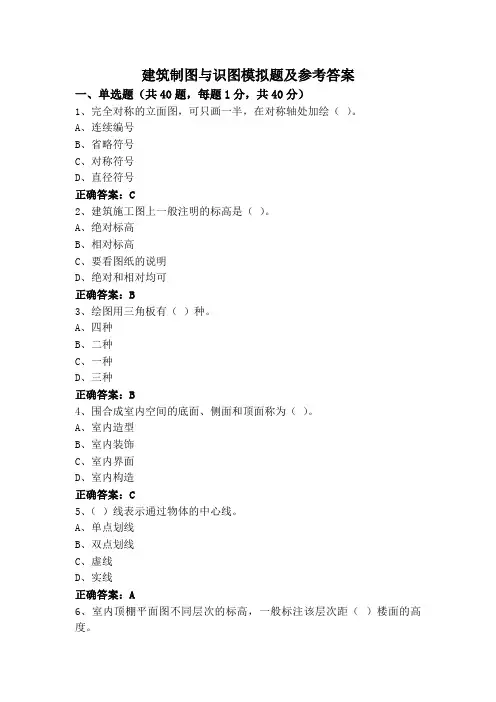

建筑制图与识图模拟题及参考答案
建筑制图与识图模拟题及参考答案一、单选题（共40题，每题1分，共40分）1、完全对称的立面图，可只画一半，在对称轴处加绘（）。
A、连续编号B、省略符号C、对称符号D、直径符号正确答案：C2、建筑施工图上一般注明的标高是（）。
A、绝对标高B、相对标高C、要看图纸的说明D、绝对和相对均可正确答案：B3、绘图用三角板有（）种。
A、四种B、二种C、一种D、三种正确答案：B4、围合成室内空间的底面、侧面和顶面称为（）。
A、室内造型B、室内装饰C、室内界面D、室内构造正确答案：C5、（）线表示通过物体的中心线。
A、单点划线B、双点划线C、虚线D、实线正确答案：A6、室内顶棚平面图不同层次的标高，一般标注该层次距（）楼面的高度。
A、顶层B、任意层C、本层D、一层正确答案：C7、建筑结构按层数来划分有底层结构、高层结构与（）。
A、框架结构B、多层结构C、排架结构D、墙结构正确答案：B8、相互平行的图线，其间隙不宜小于其中的粗线宽度且又不小于（）mm。
A、0.7B、0.9C、0.4D、0.5正确答案：A9、一套完整的装饰施工图，一般由（）图纸组成。
A、装饰平面图B、装饰平面图C、装饰平面图D、装饰平面图正确答案：B10、主要用来确定新建房屋的位置、朝向以及周边环境的关系的是（）。
A、建筑立面图B、总平图C、建筑平面图D、功能分区图正确答案：B11、要查阅顶棚上的装饰图形，一般从（）中查得。
A、装饰剖面图B、装饰立面图C、装饰平面图D、吊顶平面图正确答案：D12、装饰施工图是按（）的基本方法来表示室内各部位相互关系。
A、符号B、比例C、线条D、投影视图正确答案：D13、剖切位置线用一组不穿越图形的粗实线表示，一般长度正确的是（）。
A、8—10mmB、6—10mmC、6—8mmD、4—6mm正确答案：B14、尺寸界线及尺寸线应用（）绘制。
A、细实线B、细单点长画线C、中粗实线D、粗实线正确答案：A15、有关门窗的开关线，下述论点正确的是（）。

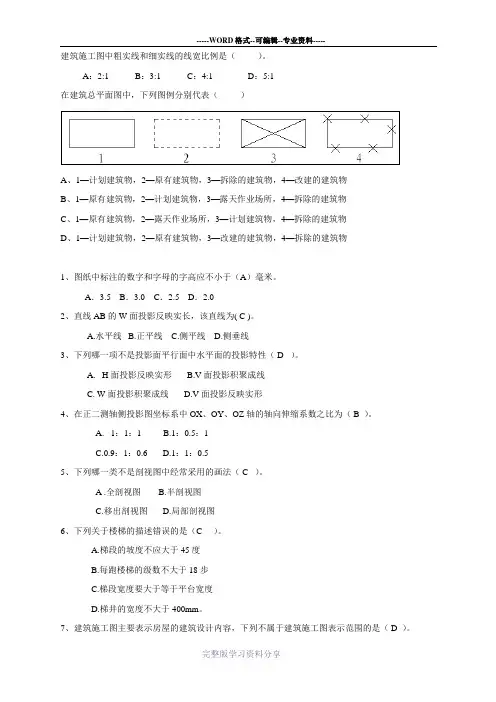

建筑制图模拟试题
建筑施工图中粗实线和细实线的线宽比例是（）。
A：2:1 B：3:1 C：4:1 D：5:1在建筑总平面图中，下列图例分别代表（）A、1—计划建筑物，2—原有建筑物，3—拆除的建筑物，4—改建的建筑物B、1—原有建筑物，2—计划建筑物，3—露天作业场所，4—拆除的建筑物C、1—原有建筑物，2—露天作业场所，3—计划建筑物，4—拆除的建筑物D、1—计划建筑物，2—原有建筑物，3—改建的建筑物，4—拆除的建筑物1、图纸中标注的数字和字母的字高应不小于（A）毫米。
A．3.5 B．3.0 C．2.5 D．2.02、直线AB的W面投影反映实长，该直线为( C )。
A.水平线B.正平线C.侧平线D.侧垂线3、下列哪一项不是投影面平行面中水平面的投影特性（ D ）。
A. H面投影反映实形B.V面投影积聚成线C. W面投影积聚成线D.V面投影反映实形4、在正二测轴侧投影图坐标系中OX、OY、OZ轴的轴向伸缩系数之比为（ B ）。
A. 1：1：1B.1：0.5：1C.0.9：1：0.6D.1：1：0.55、下列哪一类不是剖视图中经常采用的画法（ C ）。
A .全剖视图 B.半剖视图C.移出剖视图D.局部剖视图6、下列关于楼梯的描述错误的是（C ）。
A.梯段的坡度不应大于45度B.每跑楼梯的级数不大于18步C.梯段宽度要大于等于平台宽度D.梯井的宽度不大于400mm。
7、建筑施工图主要表示房屋的建筑设计内容，下列不属于建筑施工图表示范围的是（ D ）。
A．房屋的总体布局B．房屋的内外形状C.房屋内部的平面布局D．房屋承重构件的布置8、结构施工图包括（C ）等。
A.总平面图、平立剖、各类详图B.基础图、楼梯图、屋顶图C.基础图、结构平面图、构件详图D.配筋图、模板图、装修图9、结构布置图常用的比例为（D ）。
A．1:200,1:500,1:1000 B．1:5,1:10,1:20C．1:10,1:20,1:50 D．1:50,1:100,1:20010、在结构平面图中，YTB代表构件（C ）A.楼梯板B.预制板C.阳台板D.预应力板11、找到与投影图相对应的几何体，并填写相应的编码。

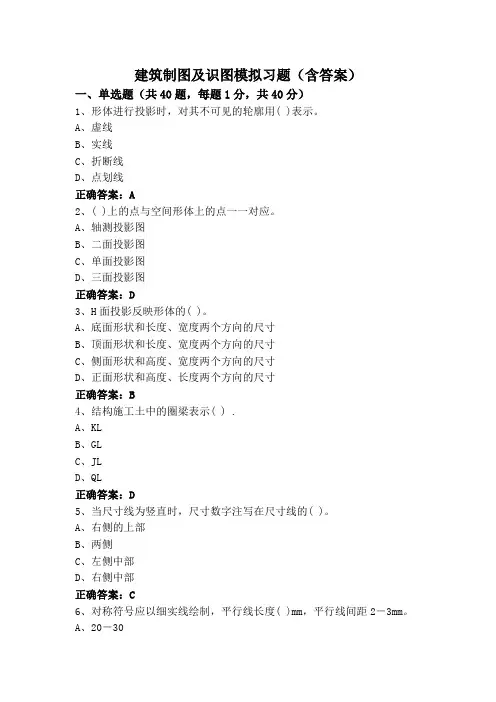

建筑制图及识图模拟习题(含答案)
建筑制图及识图模拟习题（含答案）一、单选题（共40题，每题1分，共40分）1、形体进行投影时，对其不可见的轮廓用( )表示。
A、虚线B、实线C、折断线D、点划线正确答案：A2、( )上的点与空间形体上的点一一对应。
A、轴测投影图B、二面投影图C、单面投影图D、三面投影图正确答案：D3、H面投影反映形体的( )。
A、底面形状和长度、宽度两个方向的尺寸B、顶面形状和长度、宽度两个方向的尺寸C、侧面形状和高度、宽度两个方向的尺寸D、正面形状和高度、长度两个方向的尺寸正确答案：B4、结构施工土中的圈梁表示( ) .A、KLB、GLC、JLD、QL正确答案：D5、当尺寸线为竖直时，尺寸数字注写在尺寸线的( )。
A、右侧的上部B、两侧C、左侧中部D、右侧中部正确答案：C6、对称符号应以细实线绘制，平行线长度( )mm，平行线间距2－3mm。
A、20－30C、6－10D、11－15正确答案：C7、在图纸右下角用以说明设计单位、图名、设计负责人等内容的表格为( )。
A、图标B、会签栏C、图纸目录D、图框正确答案：B8、建筑平面图、剖面图应以( )A、投影法B、轴测投影法C、直接正投影法D、直接标高投影法正确答案：C9、下列针对铅垂面说法正确的是( )A、垂直于H面的平面称为铅垂面B、垂直于H面与V、W面倾斜的平面称为铅垂面C、铅垂面可垂直于V面D、铅垂面可平行于V面正确答案：B10、建筑平面图是采用一假想的( )以上位置切开,将上部移去后所得的水平投影图。
A、水平剖切面沿窗台B、水平剖切面沿楼地面C、水平剖切面沿基础顶面D、垂直剖切面沿高度正确答案：A11、比例宜注写在图名的( )。
A、右侧B、中间C、下方正确答案：A12、三投影面体系中,H面、V面投影在X轴方向均反映形体的长度且互相对正,称之为( )。
A、长对正B、宽相等C、三等D、高平齐正确答案：A13、图线中的粗线宽度为b，b又称基本线宽，则细线的宽度为( )b。
《建筑制图》模拟题及答案.doc
2.求二平面的交线MN,并判别可（10建筑制图模拟试卷A解题要求：作图准确、线形分明、标记清楚、保留作图线。
1. （ 1 ）过A 点在三角形ABC 内作一正平线CD; （2）用直角三角形法求BC 的实长。
（10分）3.根据轴测图画出其三面投影图（尺寸直接在轴测图上截取）（16分）b'UIV分析两圆柱（孔）相交的情况，作出其相贯线的投影。
（12分）把正立面图改为半剖面图（7-/剖面图）。
（材料：混凝土）（12分）4.分析屋顶面交线，完成俯视图。
（14分）8.填空题：（12分）（1） ___________________________________________ 房屋施工图由于专业分工不同，可分为图、__________________________________________ 图、 ________ 图。
（2）建筑工程图一般使用三种线宽，且互成一定的比例，即粗线、中粗线、细线的比例规定为b、____ b、__ b o（3 ）定位轴线的端部圆的直径为___mm,用_____ 线绘制。
横向定位轴线编号采用______________ 从_____ 至 ___ 顺序编写。
竖向编号采用________________ 从_____ 至____ 顺序编写。
（4）标高分为____ 标高和_____ 标高。
其中______ 标高是以青岛附近的黄海平均海平面为零点作为基准的标高。
______ 标高是以房屋底层室内主要地面为零点作为基准的标高。
1. （1）过A点在三角形ABC内作一正平线CD;2.求二平面的交线并判别可见（10 （2）用直角三角形法求BC的实长。
解题要求：作图准确、线形分明、标记清楚、保留作图线。
根据轴测图画出其三面投影图（尺寸直接在轴测图上截取）2b'分析两圆柱（孔）相交的情况，作出其相贯线的投影。
（12分）把正立面图改为半剖面图（/-/剖面图）。
（材料：混凝土）（12分）4.分析屋顶面交线，完成俯视图。

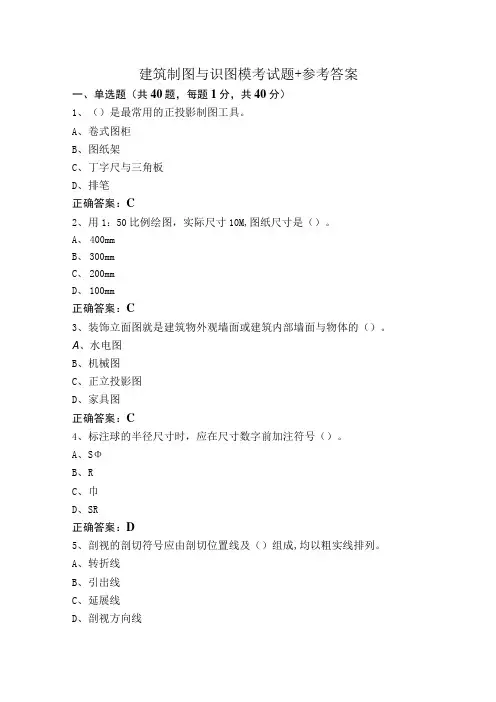

建筑制图与识图模考试题+参考答案
建筑制图与识图模考试题+参考答案一、单选题（共40题，每题1分，共40分）1、（）是最常用的正投影制图工具。
A、卷式图柜B、图纸架C、丁字尺与三角板D、排笔正确答案：C2、用1：50比例绘图，实际尺寸10M,图纸尺寸是（）。
A、400mmB、300mmC、200mmD、100mm正确答案：C3、装饰立面图就是建筑物外观墙面或建筑内部墙面与物体的（）。
A、水电图B、机械图C、正立投影图D、家具图正确答案：C4、标注球的半径尺寸时，应在尺寸数字前加注符号（）。
A、SΦB、RC、巾D、SR正确答案：D5、剖视的剖切符号应由剖切位置线及（）组成,均以粗实线排列。
A、转折线B、引出线C、延展线D、剖视方向线正确答案：D6、拉丁字母、阿拉伯数字与罗马数字的字高，应不小于（）mm oA、2.5B、3C、1.5D、4正确答案：A7、建筑物的墙体根据其受力特征分为承重墙和（）oA、墙面B、非承重墙C、多层D、高层正确答案：B8、三棱尺有（）种比例刻度。
A、2B、6C、3D、4正确答案：B9、掌握基本的（）法则，是绘制轴侧效果图的基础。
A、二点透视B、透视制图C、俯视图D、轴测图正确答案：D10、顶棚平面图的基本内容不包括（）oA、标明门窗的样式、尺寸B、标明灯具名称、规格、位置或间距C、标明顶棚吊顶装饰造型样式、尺寸及标高D、说明顶棚所用材料及规格正确答案：A11、为表示室内立面图在平面图上的位置，应在平面图上用（）注明视点位置、投影方向及编号。
A、文字B、内视符号C、字母D、箭头正确答案：B12、每个图样一般都是由（）种宽度的图线组成。
A、4B、1C、3D、2正确答案：C13、尺寸数字一般依据其方向注写在靠近尺寸线的（）。
A、上方中部B、下方中部C、上方左侧D、上方右侧正确答案：A14、关于标高，下面（）说法是错误的。
A、零标高应注“土”B、正标高必须注“+”C、正标高可不应注“+”D、负标高应注正确答案：B15、图样上的尺寸标注，不包括（）。
