柯力D12调试说明
D12型电子称重仪表调试说明书2012年12月版●使用前请仔细阅读本产品说明书●请妥善保管本产品说明书，以备查阅宁波柯力传感科技股份有限公司目录▲！传感器的屏蔽线必须可靠接地通电的状态下进行插拔，防止静电损坏仪表或传感器。
▲！传感器和仪表都是静电敏感设备，在使用中必须切实采取防静电措施，严禁在秤台上进行电焊操作或其他强电操作，在雷雨季节，必须落实可靠的避雷措施，防止因雷击造成传感器和仪表的损坏，确保操作人员的人身安全和称重设备及相关设备的安全运行。
第一章技术参数1、型号： D12型(11A 、11P1、11P1)塑料壳+薄膜按键、D12型(10A 、10P1、10P1)塑料壳+薄膜按键2、数字传感器接口：通信方式RS485信号传输距离在接12数字传感器情况下可接至30米，如需更长，请与本公司联系传输波特率9600、19200bps激励电源DC12V数字接口能力最多可接16个数字传感器3、显示：7位LED 数码管，7个状态指示符。
4、键盘数字键0~9功能键30个（10个与数字键复合）5、时钟：可显示年、月、日、时、分、秒，自动闰年、闰月；6、大屏幕显示接口传输方式电流环和RS232传输波特率600bps7、串行通讯接口传输方式 RS232波特率600/1200/2400/4800/9600/19200可选8、打印接口配置标准并行打印接口，可配接ESPONLQ-300K ＋Ⅱ、ESPONLQ-300K 、ESPONLQ-680K 、ESPONLQ-730K 、ESPONLQ-1600K（＋）、KX-P1131、KX-P1121、DS-300等宽行打印机，P 带热敏微打，P1带针式微打。
9、数据贮存可贮存1500组车号皮重，201组货号和中英文货物名，100组客户号及中英文客户名，100组数字或中英文备注信息，可贮存2000多组称重记录，20组过载记录。
10、使用环境电源输入AC110~220V50~60HZDC12V使用温度0℃~40℃储运温度-25℃~55℃相对湿度≤85%RH第二章秤台调试步骤指南 第三章安装联接第一节、仪表与数字传感器的连接本仪表可接C 或E 型数字传感器，同一秤台不可混接这两种数字传感器。
1、接E 系列数字传感器方法如下：2、接C 型数字传感器方法如下：第四章第一节 第四章第一节 第四章第三节 第四章第四节 第五章第一节 第四章第四节第二节、仪表与大屏幕的连接使用可接柯力或耀华大屏幕，接法如下1.RS232接法2.电流环接法第三节、仪表与电脑的连接使用本仪表有两种串口通讯方式，一是RS232；二是RS485。
仪表的PC接口定义仪表与电脑的RS232连接仪表与RS485通信设备的连接第四节、仪表与蓄电池的连接使用仪表内部自带电池充电功能模块。
蓄电池请使用12V/7Ah。
第四章数字传感器调试第一节修改传感器通信地址和秤台数字传感器组秤建议调秤技术人员在确定各传感器的地址分布时能够统一，便于今后的维护，如下图。
图4.1.1方法1、C型数字模块修改传感器通信地址和组秤1、C型数字模块的传感器修改地址，传感器必须单个接线修改。
步骤操作显示解释1 按【F1】按【888888】按【输入】C000000C------输入标定密码出厂初始密码为“888888”注：此步骤将在后面省略说明2 按【F1】按【输入】FUNC0 选择功能类别号0进入设置地址0：单个设地址1：自动组秤（需标定开关为开状态）2：自动四角角差系数调整（需标定开关为开状态）3：E型数字传感器自动组网（需标定开关为开状态）3 按【输入】SAdr-----扫描所接的数字传感器扫描中4 按【01】按【输入】Xd**N##Xd**N01注4-1-0X:传感器通信协议1:柯力C型2:柯力E型d**数字传感器的原通信地址N##新的通信地址仪表PC接口电脑9芯串口2 23 35 5仪表PC接口RS485通信设备1(信号A)信号A9(信号B)信号B接C型数字传感器时，需将A（绿）与B（白）线反接，如图:E型数字模块的传感器修改地址有两种方法，方法1：如C型操作，单个接线修改地址，操作完毕后需要进行组秤操作；方法2：E型数字模块的传感器支持自动组网，直接将所有传感器线接好后，自动组网操作，操作完毕后自动进入压角修改传感器地址。
此操作只针对于用户不清楚秤台各角位下的数传地址，重新确定各角位对应的数传地址，一般情况下不必进行此操作，操作方法有两种，一种是自动压角设角位（表4-2-1），另一种是直接输入各个角位的地址（表4-2-2）具体操作如下：当调试人员不清楚传感器地址的分布和传感器有没有压实，可通过如下方法进行测试。
操为了保证角差系数修正的精度和秤的长期稳定性，数字称重系统对基础和机械安装的要求和模拟秤是一样的，也需要对秤台进行调平。
查看各角位的内码，有助于对秤台调平。
查看方法见表4-4-1安装良好的秤体，空秤时“轴”1号、2号、6号、5号角位的内码应该比较接近；内圈的3号、4号角位内码也比较接近，且是外圈的一倍左右。
一定要避免出现明显“跷跷板”现象。
秤体调平并用重车压实后就可以开始角差修正。
仪表提供了一种自动修正和两种手动修正方式。
一、自动角差修正手动角差修正就是通过调整单个角差系数来修正“偏载误差”。
角差修正系数的输入方法见表4-5-2和表4-5-3。
手动角差修正主要适用于下列情况1、“偏载误差”本身比较小。
2、自动角差修正后还有一些小的偏差。
▲仪表出厂时各角差系数为1.00000。
第五章标定调试第一节标定秤台线性标定有以下三种方法。
一、在标定开关拨到标定位置的情况下，按下表步骤进行标准标定调试。
注5-1-1：Pn参数的设置方法Pn参数各数据位代表的含义和参数范围见表5-1-2、5-1-3、5-1-4、5-1-5、5-1-6。
（操作方法：按【报表】，输入【8】【0】，按【输入】即可，并保存好，以备在发生意外情况时可重新输入。
二、在标定开关拨到标定位置的情况下，按表5-1-7步骤可进行快速两点标定调试。
第二节分度值自动切换和标定线性仪表提供三段分度值自动切换功能。
可设置两个分度值切换点：当毛重小于分度值切换点1，显示分度值向下切换1档（例如：50切换到20，10切换到5）；当毛重大于分度值切换点2，显示分度值向上切换1档（例如：1切换到2，5切换到10）。
分度值切换点的设置方法见表5-2-1。
标定线性数据包括标定点内码值和标零点，设置方法见表5-2-1。
▲ 切换点设为“000000”，表示不使用相应的切换功能。
▲ 分度值为1时，不能向下切换分度值。
如在标定结束后，发现加载标定时输入的重量与秤上的砝码实际重量不符，以致称量不准，此时可以有二种方法处理：（1） 重新进行满值标定：不必卸下砝码，再进行一次快速标定即可（见上一节快速标定）。
（2） 人工计算并修改系统修正系数：通过下面公式计算出系统修正系数，然后按照表的操作方式输入系统修正系数，可以实现标定误差的修正。
例1：某台秤实际加载重量为29500kg ，而加载标定时输入的重量为30000kg （即将29500kg 重量标成了30000kg ）,导致实际称量误差较大。
采用修正系统修正系统的方法进行误差修正：1） 计算系统修正系数：第六章其他操作第一节密码管理密码管理包括加密选择、密码修改和随机码解锁。
一、加密选择和密码修改：仪表有操作加密功能，除了与计量有关的操作固定需要输入标定密码，还可以通过加密项选择对测试、参数设置、称重记录的删除和检查等操作设置密码。
出厂时的标定密码为“888888”，用户根据需要改成除“000000”外的任何密码，同时选择加密项。
操作方法密，无须先输入密码可直接完成对应的操作，反之，必须先输入密码才可完成对应操作。
注6-1-2：为了确保新输入的密码的正确性，在这里要求重复输入一遍新密码，如两次输入的相同则修改成功，显示【PASS】后自动返回称重状态，如两次输入的不同则返回步骤3，要求重新输入新的密码。
注6-1-3：请妥善保存修改后的密码！！如果丢失将无法再进行标定，只能寄回本公司进行初始化密码或按照密码解除方式重新设置。
二、随机解锁：此功能主要用于密码丢失或密码遗忘时，可按下面的办法来获得临时密码，然后使用临时密码进行解锁、标定等操作。
具体方法如下：1、获得解密随机码：将标定开关（向上）拨到标定位置后，按照表6-1-2操作步骤进行即可。
2、拨打我公司售后服务电话（见说明书封底），将解密随机码告知我公司技术服务人员以获得临时密码。
3、使用获得的临时密码重新进行解锁、标定等操作。
1、在超过所设置的关机时间后，仪表会显示【HELP】,不能称重。
2、如果想取消关机，只要把试用时间设为999999即可；第三节系统测试仪表提供传感器和仪表自身辅助测试功能，可以方便客户对现场故障的分析和判断，操作简单简便，观测直观。
一、查看超载记录仪表可以自动保存超载最多的20组记录，查询方法见表6-3-1。
超载记录在进行成功的标定操作后会自动清空。
不能手动清除超载记录。
按【报表】、【70】可打印出超载记录仪表在标定零点时，自动保存各传感器空秤时的内码值，在今后秤台进行维护时通过查看各传感器的空秤内码与当前各传感器的空秤内码值变化量来分析如何维护。
当重物加载到秤台上后可通过查看各个传感器相对空秤时的变化量，可分析各个传感器的受力情况，以方便检查秤台安装的良好程度。
将仪表PC的RS232接口的2与3短路，通过仪表自发自收发来检测仪表RS232接口的好范围内的柯力数字传感器标定单位为kG，所以此相对空秤总内码变化量接近于秤台上重物重量。
0：不使用单位名称0：不使用备注第1位第2位1：使用单位名称1：使用备注 0：不使用客户0：不使用货号第3位第4位1：使用客户1：使用货号 0：不使用车号第5位1：使用车号注6-5-3：信息打印方式选择（Hy ）参数有五位，自左到右分别为1~5位，每位的作用如下： 0：不打印单位名称0：打印备注数字编号第1位第2位1：打印单位名称1：打印文字备注信息0：打印客户数字编号0：打印货号数字编号第3位第4位1：打印文字客户信息1：打印文字货物名称第5位备用注6-5-4：打印控制参数（y 参数）有六位，自左到右分别为1~6位，每位的作用如下： 0：标准打印速度第1位1：快速打印（节省色带但打印质量较差）0：无边框打印注：无边框打印可以节省色带同时提高打印速度，该选项是针对宽行打印机的，微打无效。
第2位1：有边框打印0：贮存打印时不输入备注号（使用当前备注号）第3位1：贮存打印时输入备注号0：贮存打印时不输入客户号（使用当前客户号）第4位1：贮存打印时输入客户号0：贮存打印时不输入货号（使用当前货号）第5位1：贮存打印时输入货号0：贮存打印时不输入车号（使用当前车号）第6位1：贮存打印时输入车号注意：如果选择贮存打印时不输入备注号、客户号、货号、车号，则需要在按【储存】键前先设置好不输入的内容。
柯力D2008F(A、P、P1)数字式电子称重仪表技术说明书
D2008F(A、P、P1)数字式电子称重仪表技术说明书2010年04月版●使用前请仔细阅读本产品说明书●请妥善保管本产品说明书，以备查阅目录第一章技术参数 (1)第二章安装联接 (2)一、仪表与数字传感器的连接 (2)二、仪表与大屏幕的连接使用 (2)三、仪表与电脑的连接使用 (2)四、仪表与蓄电池的连接使用 (2)第三章秤台调试步骤简介 (3)第四章数字传感器调试 (3)第一节修改传感器通信地址和秤台数字传感器组秤 (3)第二节修改数字传感器通讯角位 (4)第三节查看各角位内码 (5)第四节角差修正 (6)第五章标定调试 (8)第一节标定 (8)第二节分度值自动切换 (10)第三节标定误差的修正 (10)第六章其他操作 (11)第一节密码管理 (11)第二节定时关机 (12)第三节系统测试 (12)第四节PC通讯参数设置 (13)第五节参数保存及还原 (13)第六节打印参数设置 (14)第七节自定义打印格式设置 (16)第七节仪表文本信息输入与文本信息删除 (20)第六章信息提示 (24)附录A: 通信协议 (25)附录B：称重单格式示例： (28)附录C：明细表及统计报表示例 (29)附录D：仪表出厂默认参数 (30)第一章技术参数1、型号：D2008F(A、P、P1)、D2008FB(A、P、P1)2、数字传感器接口：通信方式RS485信号传输距离最长1000米传输波特率9600、19200 bps激励电源DC12V数字接口能力最多可接16个数字传感器3、显示：7位LED数码管，7个状态指示符。
4、键盘数字键0 ~ 9功能键30个（10个与数字键复合）5、时钟：可显示年、月、日、时、分、秒，自动闰年、闰月；6、大屏幕显示接口传输方式电流环和RS232传输波特率600bps7、串行通讯接口传输方式RS232波特率600/1200/2400/4800/9600/19200可选8、打印接口配置标准并行打印接口，可配接ESPON LQ-300K＋Ⅱ、ESPON LQ-300K、ESPONLQ-680K 、ESPON LQ-730K 、ESPON LQ-1600K（＋）、KX-P1131、KX-P1121、DS-300等宽行打印机，P带热敏微打，P1带针式微打。
KL3101-D2中性中文调试说明书
KL3101-D2 数字式电子称重仪表调试说明书2011年09月版●使用前请仔细阅读本产品说明书●请妥善保管本产品说明书，以备查阅目录第一章技术特性 (1)第二章仪表说明 (1)第一节安装连接 (1)第二节按键与指示说明 (3)第三节菜单操作说明 (3)第三章数字传感器调试 (3)第一节单个传感器地址修改 (3)第二节自动组秤和自动组网 (3)第三节角差修正 (4)第四节仪表标定 (5)第五节查看标定AD值和标率 (6)第四章内码查看 (6)第一节查看单个传感器原始内码。
(6)第二节查看总内码 (6)第三节查看锁定后各传感器原始内码 (6)第五章信息提示说明 (7)2第一章技术特性1.仪表型号： KL3101-D2 数字控制仪表2.额定输入电源：交流220V 50Hz/60Hz3.显示： 6位0.8英寸红光LED显示4.按键： 6个薄膜按键5.PC通讯接口： RS485和RS232，支持连续方式和Modbus指令方式。
6.大屏幕接口：RS232和电流环7.数字传感器接口：最多可连接16个柯力E型数字传感器8.1路继电器输出：常开和常闭，交流250V/10A，直流30V/10A9.1路模拟量输出： 4-20mA或0-10VDC10.使用场合：柜装式静态数字自动装车称重系统11.使用温度: 使用温度为 0℃~40℃12.相对湿度：≤85%RH13.开孔尺寸： 151mm（宽）*76mm(高)14.仪表自重： 1.0Kg第二章仪表说明第一节安装连接1.2.3.4.仪表与柯力E数字传感器连接5.仪表与大屏幕电流环方式连接仪表与大屏幕RS232方式连接6.第二节按键与指示说明]，[参数/ ]，[置零/确认]，[去皮/取消]。
3.数值输入说明：按键【✐】使数值位左移一位，按键【✂】使数值位右移一位，按键【✁】使该位数值加1，按键【 】使该位数值减1。
第三节菜单操作说明1.菜单密码输入说明：按键【功能】、【标定】、【校验】、【参数】。

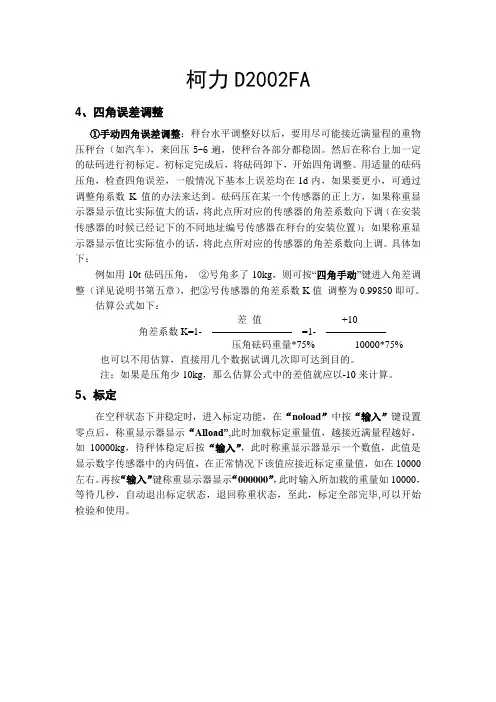

柯力D2002FA校准方法
柯力D2002FA4、四角误差调整①手动四角误差调整：秤台水平调整好以后，要用尽可能接近满量程的重物压秤台（如汽车），来回压5-6遍，使秤台各部分都稳固。
然后在称台上加一定的砝码进行初标定。
初标定完成后，将砝码卸下，开始四角调整。
用适量的砝码压角，检查四角误差，一般情况下基本上误差均在1d内，如果要更小，可通过调整角系数K值的办法来达到。
砝码压在某一个传感器的正上方，如果称重显示器显示值比实际值大的话，将此点所对应的传感器的角差系数向下调（在安装传感器的时候已经记下的不同地址编号传感器在秤台的安装位置）；如果称重显示器显示值比实际值小的话，将此点所对应的传感器的角差系数向上调。
具体如下：例如用10t砝码压角，②号角多了10kg，则可按“四角手动”键进入角差调整（详见说明书第五章），把②号传感器的角差系数K值调整为0.99850即可。
估算公式如下：差值+10角差系数K=1- ————————=1- ——————压角砝码重量*75% 10000*75% 也可以不用估算，直接用几个数据试调几次即可达到目的。
注：如果是压角少10kg，那么估算公式中的差值就应以-10来计算。
5、标定在空秤状态下并稳定时，进入标定功能，在“noload”中按“输入”键设置零点后，称重显示器显示“A lload”,此时加载标定重量值，越接近满量程越好，如10000kg，待秤体稳定后按“输入”，此时称重显示器显示一个数值，此值是显示数字传感器中的内码值，在正常情况下该值应接近标定重量值，如在10000左右。
再按“输入”键称重显示器显示“000000”，此时输入所加载的重量如10000，等待几秒，自动退出标定状态，退回称重状态，至此，标定全部完毕,可以开始检验和使用。
ZYDK-D12说明书
目录一、产品简介 (2)1功能特点 (2)2.技术参数 (3)二、控制器界面图例 (4)三、功能说明 (4)1.[主界面]功能说明 (4)2.[实时数据]功能说明 (4)3.[参数设置]功能说明 (5)4.[谐波分析]功能说明 (6)5.[工作状态]功能说明 (6)四、接线说明 (7)五、安装说明 (7)附表： (8)一、产品简介ZYDK型电力综合测控仪采用16位单片微处理器芯片、多任务操作系统内核，投切方案采用一步补偿到位，实现了对每个电压周波的跟踪补偿；交流采样技术、LCD中文显示，四象限分析等技术，实现了实时数据采集、通讯、故障报警、电网谐波分析、无功补偿等功能，可以控制16路电容组,可以直接连接电脑进行联机操作。
主要应用于配电网，监测配电变压器、配电线路运行状态和补偿电网无功，根据无功功率大小，功率因数和电压范围，自动控制电容器投切进行补偿，有效地提高供电电压质量、提高配电网络的安全稳定及经济运行水平。
该产品是与机械产品的完美结合，有效的延长了机械产品的使用寿命，产品通过了电力工业部无功补偿成套装置质量检测中心的检验。
1功能特点可靠性极高，确保安全●在正常工作时，CPU作为主控计算机，是整个控制电路的核心，实现采样的数据计算，逻辑控制，接收信号并进行控制计算、显示。
●所有的对外接线端子均可承受上千伏的电压冲击而不影响正常工作，电路具有极高的抗干扰能力。
●优越的“软件电子狗”电路和容错技术，可以自动发现程序运行错误并瞬间复位计算机，彻底杜绝了“死机”现象，因此本产品没有“复位”键。
●独有的“硬件电路故障保护电路”，确保控制器内任意电路损坏后或“死机”瞬间都不会引发输出误动作，保证了本产品有朝一日损坏后不会成为定时炸弹。
自动化程度高，操作方便●“傻瓜机”的设计风格，简单、实用的个性。
自动运行时完全不需人为干预，出现问题时自动退出故障设备。
●大屏幕液晶显示器、中文显示、图形界面和菜单操作和设置，还有方便用户使用的快捷键。
DS12标定说明书1.00（1）
DS12标定说明书1.00（1）XK3190-DS12数字式称重显示器技术说明书上海耀华称重系统有限公司第一章技术参数 (1)第二章用户管理 (2)第一节概述 (2)第二节用户登录 (2)第三节修改密码 (2)第三节调秤随机码 (3)第三章连接数字传感器 (3)第一节数字接口定义及连接 (3)第二节传感器通讯地址设置 (4)第四章标定调试 (7)第一节概述 (7)第二节标定参数设置 (7)第三节标定零点及线性 (7)第四节免砝码标定 (9)第五节多分度设置（双分度值） (9)第五章调秤功能 (10)第一节概述 (10)第二节称台调平 (11)第三节半自动角差修正 (11)第四节全自动角差修正 (12)第六章定时关机 (13)第一节概述 (13)第二节定时关机设置 (13)第三节定时关机密码 (15)第七章防作弊 (15)第一节概述 (15)第二节防作弊参数设置 (16)第三节加密 (17)第四节防作弊采样操作 (17)第八章诊断功能 (17)第一节概述 (17)第二节仪表信息 (18)第三节传感器信息 (18)第四节传感器受力信息 (19)第五节超载记录 (20)第六节存储测试 (20)第九章衡管家配置 (21)第一节概述 (21)第二节蓝牙激活仪表 (21)第三节手动激活仪表 (22)第四节网络信息查看 (22)第五节健康参数设置 (23)(V1.00版)亲爱的用户：在使用仪表前，敬请阅读使用说明书。
在仪表使用中，为保证安全，请做好良好的电源接地！第一章技术参数1、型号： XK3190-DS122、数字传感器接口：接口方式： RS485传输距离：≤1000米传输速度： 9600 baud信号电源： DC10V，≤400mA接口能力： 1~16个数字传感器兼容协议：耀华数字传感器通讯协议支持厂家：中航、广测、本源、博达、锐马、华兰海等支持耀华协议的数字传感器,在选购配套的数字传感器时注意是否支持耀华协议。
D2002E_P、P1、P2_使用说明书
第二章 技术参数 ..................................................................................................................................................2 一、D2002E(P/P1/P2)称重显示器技术指标 ...................................................................................................2
柯力D仪表标定方法完整版
步骤 操???作??描??述
显??示
说???????????明
1
按【标定】
进入参数设定和线性标定
按【010】 2
按【输入】
【E?? ***】 【E?? 010】
显示及修改分度值，可选：1、2、5、10、20、50、100 例如输入分度值 10 后按【输入】
按【0】 3
按【输入】
【dC??? *】 【dC?越大滤波强度
按【输入】
【FLt?? 3】
例如输入 3
按【500000】 6
按【输入】
【FXXXXXX】 【F500000】
显示及设置满量程值 例如输入 500000 后按【输入】
开始零点标定，确认秤台处于空秤状态并且待稳定指示灯亮
确认空秤 7
按【输入】
【?noLoAd】 【?----?】
后按【输入】， 按【称重】跳过零点标定而进入线性点 1 标定
等待零点标定
加载砝码 1
8
按【5000】
按【输入】
【AdLoAd1】 【A005000】 【?----?】
进入线性点 1 标定，加载砝码 1 并且待稳定指示灯亮后，输 入砝码 1 实际重量后按【输入】，例如输入 5000 按【称重】退出加载点 1 标定 等待线性标定点 1 标定
显示及修改小数点 可选：0、1、2、3，例如输入 0 后按【输入】 注：小数点被更改后，仪表将自动清除记录与车号皮重信息
4
按【455】
【Pn?XYZ】
输入系统参数(见备注表格所示)
按【输入】
【Pn?455】
X：零点跟踪范围?? Y：手动置零范围
Z：开机置零范围???例如输入 455
5
按【3】
柯力D2008调试说明书
D2008立柜式电子称重仪表调试说明书2012年2月版●使用前请仔细阅读本产品说明书●请妥善保管本产品说明书，以备查阅宁波柯力传感科技股份有限公司目录第一章技术参数 (1)第二章秤台调试步骤指南 (2)第三章安装联接 (2)第一节、仪表与数字传感器的连接 (2)第二节、仪表与大屏幕的连接使用 (3)第三节、仪表与电脑的连接使用 (3)第四节、仪表与蓄电池的连接使用 (3)第四章数字传感器调试 (3)第一节修改传感器通信地址和秤台数字传感器组秤 (3)第二节压角识别秤台各角位下的数传地址 (4)第三节查看各角位内码 (5)第四节角差修正 (5)第五章标定调试 (6)第一节标定 (6)第二节分度值自动切换和标定线性 (8)第三节标定误差的修正 (9)第六章其他操作 (9)第一节日期时间设置 (9)第二节标定密码管理 (10)第三节定时关机 (10)第四节测试功能 (11)第五节PC通讯参数设置 (13)第六节打印参数设置 (13)第七节自定义打印格式设置 (14)第八节初始化功能 (15)第九节备份与还原功能 (15)第七章信息提示 (15)附录A: 通信协议 (16)附录B：称重单格式示例： (19)▲！传感器与仪表的连接必须可靠，传感器的屏蔽线必须可靠接地。
连接线不允许在仪表通电的状态下进行插拔，防止静电损坏仪表或传感器。
▲！传感器和仪表都是静电敏感设备，在使用中必须切实采取防静电措施，严禁在秤台上进行电焊操作或其他强电操作，在雷雨季节，必须落实可靠的避雷措施，防止因雷击造成传感器和仪表的损坏，确保操作人员的人身安全和称重设备及相关设备的安全运行。
第一章技术参数1、型号：D2008-L2、数字传感器接口：通信方式RS485信号传输距离在接12数字传感器情况下可接至30米，如需更长，请与本公司联系传输波特率9600、19200bps激励电源DC12~14.8V数字接口能力最多可接16个数字传感器3、显示：7位LED数码管，7个状态指示符。
柯力 XK3101 电子称重仪表 技术 使用手册说明书
XK3101电子称重仪表技术/使用手册目录1.0概述 (1)1.1XK3101型电子称重仪表配置规格 (1)1.2主要特点 (1)1.3技术指标 (1)2.0 安装 (2)2.1仪表固定 (2)2.2电气连接 (2)3.0 显示面板 (5)4.0 标定 (5)4.1参数确定 (5)4.2标定步骤 (6)5.0 模拟输出类型选择与调整 (8)5.1选择输出类型 (8)5.2调整模拟输出的底端与顶端 (9)5.3恢复模拟量输出的底端与顶端 (9)6.0 仪表工作参数F2 (9)6.1进入工作参数选项 (9)6.2功能F2选项参数组内容 (9)7.0 继电器输出 (10)7.1继电器输出模式设置步骤 (11)7.2输入预置点值（继电器比较值输出） (11)8.0 设置串行接口 (11)8.1设置步骤 (11)9.0 开机自检信息 (12)10.0 错误提示信息 (12)11.0 一般故障排除 (12)附录1 通讯协议 MODBUS RTU (14)附录2 通讯协议2-连续发送方式 (15)附录3 通讯协议3-命令方式 (15)附录4 装箱清单 (17)1.0概述XK3101是面向工业控制领域的电子称重仪表。
信号处理采用高精度的24位专用A/D转换器、模拟信号输出采用16位的D/A转换器、具有RS232/RS485串行通讯接口、采用铝合金外壳，可方便的嵌入控制柜，可广泛用于水泥、化工、冶金等行业的称重系统。
1.1 XK3101型电子称重仪表配置规格1.2 主要特点*∑-△型高精度A/D转换，分辨率:24bit*可选的数据更新速率：6.25次/秒、12.5次/秒、25次/秒、50次/秒*两路继电器输出:两路均为常开触点*隔离的数字通RS232与RS485两种讯接口*多达三种标定与校秤方法，可适应多种场合*带有模拟信号输出：4～20mA、0～20mA、0～5V或0～10V*7位LED数码管显示，字高0.56寸，20段光柱指示*独立的大屏幕接口（电流环方式）1.3 技术指标1.3.1 负载能力传感器激励电压：5.0VDC，可驱动6只350Ω的模拟式传感器。
科力 G12-P3 G13-P3 自助公磅一体机 使用说明书
G12-P3/G13-P3 公磅一体机使用说明书警告1、请专业人员调试、检测和维修系统。
2、本产品是精密计量设备，请务必保持设备外壳良好接地。
注意1、严禁带电插拔。
2、请先切断电源，并等待5秒后再进行电气设备连接。
注意静电本产品为静电敏感设备，在使用和维护中请注意采取防静电措施。
本说明书版权归宁波柯力传感科技股份有限公司所有，未经书面许可任何人不得以任何形式翻印，修改或引用。
为满足市场需求，本产品将会不定期进行完善和升级，宁波柯力传感科技股份有限公司保留修改本说明书的权利。
修改说明书恕不另行通知。
1. 注意事项感谢您购买G12-P3/G13-P3公磅一体机系列产品。
为了确保产品被正确使用，请在安装之前仔细阅读本手册。
收到产品后请根据随机装箱清单检查包装内物品是否齐全或损坏。
请核对您收到的产品型号是否与订单一致。
产品型号在产品上方的铭牌标签上。
如发现新开箱产品有部件遗漏，损坏，或型号不一致情形，请准备好证据（如订单号，收货日期，产品序列号）并及时与我公司最近的办事处，授权机构，或售后服务部联系。
接地：为确保终端的性能，防止静电或电击损伤，请务必将终端外壳实施良好、可靠接地。
电源：本终端使用通用AC电源，可用电压范围：100~240V AC，50Hz/60 Hz。
本终端不可以与动力设备共用电源，需采取必要的隔离措施。
环境：本产品不可以直接使用在有爆炸性粉尘或气体的危险场所。
2. 功能与特点自助公磅一体机采用17寸电容液晶屏平板电脑，集成以工控机为中心，集成仪表、打印机、硬盘录像机等硬件，通过运行公磅软件，将称重数据（包含公司、物料、车辆信息、重量信息等数据）记录，并通过二维码扫描自助支付后打印具体详细称重数据。
主要功能特点：●工业防尘设计符合人体工学设计，操作简单舒适。
●高清17寸液晶显示屏●电容式触摸屏，灵敏触控●24小时不接电运行●人机操作界面，信息丰富●自助称重结算，打印磅单●支持物联网功能●支持灵活打印格式●支持4G上网功能●支持读卡/身份证识别功能●支持二维码扫描功能●支持称重抓拍功能●支持摄像监控操作功能●录像本地记录功能●支持无人值守汽车衡过磅功能3. 型号与技术规格规 格产品尺寸（W*H*D） 14500 x 450 x 450mm（不含支脚）输入装置 电容式触摸屏，10点灵敏触控使用环境 温度：0℃ ~ +40℃相对湿度：10% ~ 90%，不冷凝存储环境 温度：-30℃ ~ +60℃相对湿度：10% ~ 90%，不冷凝显 示屏幕尺寸 17寸屏幕色彩 24bit分辨率 1280*1024网络网络制式网络频率FDD LTE：Band1，Band3，Band8（分集天线也支持） TDD LTE：Band38，Band39，Band40，Band41（分集天线也支持）DC-HSPA+/HSPA+/HSPA/WCDMA：Band1，Band5，Band8，Band9（分集天线也支持）TD-SCDMA：Band34，Band39GSM/GPRS/EDGE：1800MHz/900MHz数据业务移动4G,3G,2G,联通4G,3G,2G，电信4G其它功能以太网10M/100M接口电源 AC100V ~ AC240V，50Hz/60Hz通讯接口 5路RJ45;1路USB;2路RS232；传感器接口激励电压:DC12V;最多可接16个数字传感器；（根据内置称重仪表选择合适数字传感器）语音接口 3.5mm音频输入/输出口其他接口连接红绿灯、地感线圈、光栅等道闸系统I/O信号内置模块主控模块17寸工业平板一体机打印机激光打印机，支持A4，A5格式打印（默认）热敏打印机，纸宽58mm （选配）硬盘录像机 本地监控存储，自由扩充硬盘称重仪表 柯力物联网功能仪表继电器控制模块 检测门开关装置，防盗功能；摄像头模块 500万AF自动对焦USB摄像头模组二维码识别模块 二维码扫描器纸张检测模块 具备交换机 百兆 8 口以太网口开关电源 AC220V 输入，DC12V 直流输出读卡器 近距离读卡器（仅G13-P3支持）道闸控制模块 可编程逻辑控制器，14 点 I/O 继电器模块（仅G13-P3支持）继电器 AC220V 线圈，双路常开常闭触点（仅G13-P3支持） 支持外设网络摄像机 支持网络接口语音设备 音柱、喇叭（二选一）地感线圈 信号输入（仅G13-P3支持）红外光栅 信号输入（仅G13-P3支持）道闸栏杆 信号输出设备（仅G13-P3支持）红绿灯 信号输出设备（仅G13-P3支持）车牌识别摄像机 支持网络接口4. 安装与连接4.1 产品外形公磅占地尺寸约为450×450mm高度约1450mm（不含支架）4.2 系统连线4.2.1电源：本终端使用国际通用的开关电源，电源供电范围：100~240V AC。
