1.图甲中螺旋测微器的读数应为mm；图乙中游标卡尺的读数应为cm。
2.下图中螺旋测微器读数应为_______mm；游标卡尺的计数为_______mm。
3.如图所示，甲图中二十分度的游标卡尺的读数是cm；
甲乙中螺旋测微器的读数为mm。
4.用螺旋测微器测量金属丝的直径,示数如图14－5所示,读数为______mm；
用游标为20分度的卡尺测量球的直径,示数如图14－6所示,读数为________cm.
5.螺旋测微器的读数__________mm，游标卡尺的读数______________cm
6.图甲中游标卡尺的读数是 2.98cm，图乙中螺旋测微器的读数是 5.680mm．
7.用螺旋测微器测量某金属丝直径时的读数如下图一，金属丝直径为mm．
（2）图二为用50分度的游标卡尺测量物体长度时的读数，由于遮挡，只能看见游标的后半部分，这个物体的长度为mm．
8.读出游标卡尺的读数为__________cm．螺旋测微器的读数为__________mm
9.读出游标卡尺的读数为__________cm．螺旋测微器的读数为__________mm
10.如图所示，螺旋测微器的读数为mm；游标卡尺的读数为cm。
11.用螺旋测微器测圆柱体的直径时，示数如图甲所示，此示数为mm，用游标卡尺测量某物体的厚度时，示数如图乙所示，此示数为cm
12.（1）游标尺上有20个等分刻度的游标卡尺测量工件的情况如图所示，
读数为mm。
（2）游标尺上有50个等分刻度的游标卡尺测量工件的情况，读数为mm 。
13.（2分）游标尺上有10个等分刻度的游标卡尺，游标尺刻度的总长为9mm，游标尺的每一分度与主尺的最小分度相差0．１ｍｍ．有一把这样的游标卡尺，由于长期使用，测量爪磨损严重，当左、右测量爪合在一起时，游标尺的零线与主尺的零线不重合，出现如图所示的情况，此时两零刻线间的距离为____________mm .
14.在“练习使用螺旋测微器”的实验中，测量某金属丝直径时的刻度位置如
图所示，从图中读出金属丝的直径为mm。
15.1）某同学用自己发明的新式游标卡尺测量小钢球的直径，新式卡尺将主尺上39mm在游标尺上均分成20等份。如图所示，则小钢球的直径为d=_____________cm。
（2）该同学又用螺旋测微器测量某电阻丝的直径，示数如图，则该金
属丝的直径为mm。
16.有一游标卡尺，主尺的最小分度是1mm，游标上有20个小的等分刻度. 用它测量一小球的直径，如图甲所示的读数是mm. 用螺旋测微器测量一根金属丝的直径，如图乙所示的读数是mm.
17.分别使用游标卡尺和螺旋测微器测量圆柱体的长度和直径，某次测量的示数如图15（a）和图15（b）所示，长度为_____cm，直径为_____mm。
18.①.用游标卡尺测量某钢管的外径，某次游标卡尺（主尺的最小分度为1mm）的示数如图1所示，其读数为cm。
②.如图2所示，螺旋测微器测出的某物件的宽度是___ _____mm。
19.读出如下图所示的游标卡尺和螺旋测微器的读数:
(1) mm (2) mm
20.图甲为20分度游标卡尺的部分示意图，其读数为mm；图乙为螺旋测微器的示意图，其读数为mm。
21.(1)用螺旋测微器测圆柱体的直径时，如图甲所示，此示数为mm；
(2)用分度为0.05 mm的游标卡尺测量某物体的厚度时，如图乙所示，此示数为mm.
22.（1）在测定金属的电阻率实验中，用螺旋测微器测量金属丝的直径，示数如图1所示，读数为__________________mm。（3分）
（2）在某实验中，用游标为20分度的卡尺测量一金属球的直径，示数如图2所示，读数为__________________cm。（3分）
23.（1）如左下图所示，螺旋测微器的示数为mm。
（2）如右上图所示，游标卡尺测量的读数为cm。
24.用螺旋测微器测圆柱体的直径时，示数如图甲所示，此示数为mm，用游标卡尺测量某物体的厚度时，示数如图乙所示，此示数为mm。
25.图甲为20分度游标卡尺的部分示意图，其读数为_______mm;图乙为螺旋测微器的示意图，其读数为________mm。
26.在“长度的测量”实验中，调整游标卡尺两测脚间距离，主尺和游标的位置如图所示，此时卡尺两脚间狭缝宽度为_____mm；
如图所示，螺旋测微器测出的金属丝的直径是_________mm．
27.读出下图中游标卡尺和螺旋测微器的读数
(1)____ ___cm (2)_________mm
试卷答案
1.（1）5.665mm 0.52cm
螺旋测微器读数：整数（5.5mm）＋精度（0.01mm）×格数（16.5）＝5.665mm
游标卡尺读数：整数（5mm）＋精度（0.1mm）×格数（2）＝5.2mm
2.（1）6.124 （2）30.5
螺旋测微器的固定刻度为6mm，可动刻度为12.4×0.01mm=0.124mm，
所以最终读数为6mm+0.124mm=6.124mm；
游标卡尺的主尺读数为：3cm=30mm，游标尺上第5个刻度和主尺上某一刻度对齐，
所以游标读数为5×0.1mm=0.5mm，所以最终读数为：30mm+0.5mm=30.5mm。
3.2
4.815cm；9.970mm。
试题分析：甲图中主尺的读数为24.8cm，游标尺的第三个格与主尺相对齐，则游标尺的的读数为
3×1
20
mm
=0.15mm，故游标卡尺的读数是24.8cm+0.15mm=24.815cm；
乙图中螺旋测微器的主尺读数为9.5mm，旋钮的读数为47.0×0.5
50
mm
=0.470mm，故其读数为
9.5mm+0.470mm=9.970mm。
4.1.355 0．679—0.681mm
5.4.485_ _ 2.64
6.解：1、游标卡尺的主尺读数为：2.9cm，游标尺上第8个刻度和主尺上某一刻度对齐，所以游标读数为8×0.1mm=0.8mm=0.08cm，
所以最终读数为：2.9cm+0.08=2.98cm．
2、螺旋测微器的固定刻度为 5.5mm，可动刻度为18.0×0.01mm=0.180mm，所以最终读数为5.5mm+0.180mm=5.680mm．
故答案为：2.98，5.680．
7.（1）0.820mm （2）16.98mm
（1）螺旋测微器读数整数（0.5）＋精度（0.01）×格数（32.0）＝0.820mm；
（2）游标卡尺读数整数（65－49）＋精度（0.02）×格数（49）＝16.98mm；
8.5.45cm 6.575——6.578mm
9.5.45cm 6.575——6.578mm
10.1.901(1.901-1.903) 3.075
11.8.470mm（8.469~8.471均可） 2.060cm
12.50.15 23.20
13.0.4
14.0.689mm
15.1.035 1.195（±0.002）
16.33.35 3.265---3.268
17.
18.5.44 cm 5.694~5.698 mm
19.（1）29.8mm （2） 10.295mm
20.8.15 2.970 （2.969、2.971也给分）
21.(1)6.125(6.124～6.126均可)(2)61.70
22.
23.
24.8.470mm（8.469~8. 471均可）（3分），20.60mm
25.
26.0.65 1.500
27.(1)2.025cm (2) 6.570mm（6.569mm-6.571mm均给分）
游标卡尺读数方法
游标卡尺和螺旋测微器 1、游标卡尺的组成及分类 尺寸常用游标卡尺或千分尺测量，卡尺的组成，游标卡尺的式样很多，常用的有两用游标卡尺和双面游标卡尺。 2、游标卡尺的分类 以测量精度上分又有0.1㎜（游标尺10格）精度游标卡尺，0.05（游标尺20格）精度游标卡尺和0.02（游标尺50格）精度游标卡尺。 3、游标卡尺的刻线原理 （1）0.1㎜（1/10）精度游标卡尺刻线原理 尺身每小格为1㎜，游标刻线总长为9㎜，并等分为10格，因此每格为9/10=0.9㎜，则尺身和游标相对一格之差为1－0.9=0.1㎜，所以它的测量精度为0.1㎜。 （2）0.05㎜（1/20）精度游标卡尺刻线原理 尺身每小格为1㎜，游标刻线总长为39㎜，并等分为20格，因此每格为39/20=1.95㎜，则尺身和游标相对一格之差为2－1.95=0.05㎜，所以它的测量精度为0.05㎜。 （3）0.02㎜（1/50）精度游标卡尺刻线原理 尺身每小格为1㎜，游标刻线总长为49㎜，并等分为50格，因此每格为49/50=0.98㎜，则尺身和游标相对之差为1－0.98=0.02㎜，所以它的测量精度为0.02㎜。 4、游标卡尺读数方法： 读数时首先以游标零刻度线为准在尺身上读取毫米整数，即以毫米为单位的整数部分。然后看游标上第几条刻度线与尺身的刻度线对齐，如第6条刻度线与尺身刻度线对齐，则小数部分即为0．6毫米（若没有正好对齐的线，则取最接近对齐的线进行读数）。 判断游标上哪条刻度线与尺身刻度线对准，可用下述方法：选定相邻的三条线，如左侧的线在尺身对应线左右，右侧的线在尺身对应线之左，中间那条线便可以认为是对准了。 5、游标卡尺的使用游标卡尺可用来测量工件的宽度、外径、内径和深度。 6、螺旋测微器
千分尺与游标卡尺的介绍及使用方法
千分尺 螺旋测微器又称千分尺（micrometer）、螺旋测微仪、分厘卡，是比游标卡尺更精密的测量长度的工具，用它测长度可以准确到0.01mm，测量范围为几个厘米。它的一部分加工成螺距为0.5mm的螺纹，当它在固定套管B的螺套中转动时，将前进或后退，活动套管C 和螺杆连成一体，其周边等分成50个分格。螺杆转动的整圈数由固定套管上间隔0.5mm 的刻线去测量，不足一圈的部分由活动套管周边的刻线去测量，最终测量结果需要估读一位小数。 螺旋测微器分为机械式千分尺和电子千分尺两类。 ①机械式千分尺。如标准外径千分尺.简称千分尺，是利用精密螺纹副原理测长的手携式通用长度测量工具。1848年，法国的J.L.帕尔默取得外径千分尺的专利。1869年，美国的J.R.布朗和L.夏普等将外径千分尺制成商品，用于测量金属线外径和板材厚度。千分尺的品种很多。改变千分尺测量面形状和尺架等就可以制成不同用途的千分尺，如用于测量内径、螺纹中径、齿轮公法线或深度等的千分尺。 ②电子千分尺如数显外径千分尺。也叫数显千分尺，测量系统中应用了光栅测长技术和集成电路等。电子千分尺是20世纪70年代中期出现的，用于外径测量。
一种电子千分尺(螺旋测微器) 分类介绍 1. 游标读数外径千分尺用于普通的外径测量 2. 小头外径千分尺适用于测量钟表精密零件 3. 尖头外径千分尺它的结构特点是两测量面为45°椎体形的尖头。它适用于测量小沟槽，如钻头、直立铣刀、偶数槽丝锥的沟槽直径及钟表齿轮齿根圆直径尺寸等。 4. 壁厚千分尺特点是有球形测量面和平侧量面及特殊形状的尺架，适用于测量管材壁厚的外径千分尺。 5. 板厚千分尺板厚千分尺是指具有球形侧量面合平侧两面及特殊形状的尺架，适用于测量板材厚度的外径千分尺。 6. 带测微表头千分尺它的结构特点是，由测微头代替普通外径千分尺的固定测砧。用它对同一尺寸的工件进行分选检查很方便，而且示值比较稳定。测量范围有0-25mm、25-50mm、50-75mm和75-100mm四种。它主要用于尺寸比较测量。误差较大，慎用。 7. 大平面侧头千分尺其测量面直径比较大(12.5mm)，并可以更换，故测量面与被测工件间的压强较小。适用于测量弹性材料或软金属制件，如金属po箔片、橡胶和纸张等的厚度尺寸。 8. 大尺寸千分尺其特点是可跟换测砧或可调整测杠，这对减少千分尺数量、扩大千分尺的使用范围是有好处的。 9. 翻字式读数外径千分尺在微分筒上开有小窗口，显示0.1mm读数
螺旋测微器的读数方法
螺旋测微器的读数方法 螺旋测微器又叫千分尺，是一种精密的测量量具，下面将对螺旋测微器的原理、结构以及使用方法等内容进行讲解。 什么是螺旋测微器？ 螺旋测微器又称（micrometer）、螺旋测微仪、分厘卡，是比游标卡尺更精密的测量长度的工具，用它测长度可以准确到，测量范围为几个厘米。 螺旋测微器的结构 以下为螺旋测微器的结构示意图： 螺旋测微器工作原理 螺旋测微器是依据螺旋放大的原理制成的，即螺杆在螺母中旋转一周，螺杆便沿着旋转轴线方向前进或后退一个螺距的距离。因此，沿轴线方向移动的微小距离，就能用圆周上的读数表示出来。 螺旋测微器的精密螺纹的螺距是，可动刻度有50个等分刻度，可动刻度旋转一周，测微螺杆可前进或后退，因此旋转每个小分度，相当于测微螺杆前进或后退这50=。可见，可动刻度每一小分度表示，所以以螺旋测微器可准确到。由于还能再估读一位，可读到毫米的千分位，故又名千分尺。
螺旋测微器的使用方法 我们经常帮客户用螺旋测微器连接我们的进行高效率的测量时，我们经常指导客户在做螺旋测微器时需要做到以下几点： 1）使用前应先检查零点： 缓缓转动微调旋钮D′，使测杆（F）和测砧（A）接触，到棘轮发出声音为止，此时可动尺（活动套筒）上的零刻线应当和固定套筒上的基准线（长横线）对正，否则有零误差。 2）左手持尺架（C），右手转动粗调旋钮D使测杆F与测砧A间距稍大于被测物，放入被测物，转动保护旋钮D′到夹住被测物，直到棘轮发出声音为止，拨动固定旋钮G使测杆固定后读数。 螺旋测微器的读数方法 1、先读固定刻度 2、再读半刻度，若半刻度线已露出，记作；若半刻度线未露出，记作； 3、再读可动刻度（注意估读）。记作n×； 4、最终读数结果为固定刻度+半刻度+可动刻度 由于螺旋测微器的读数结果精确到以mm为单位千分位，故螺旋测微器又叫千分尺。 螺旋测微器的注意事项 ?测量时，注意要在测微螺杆快靠近被测物体时应停止使用旋钮，而改用微调旋钮，避免产生过大的压力，既可使测量结果精确，又能保护螺旋测微器。 ?在读数时，要注意固定刻度尺上表示半毫米的刻线是否已经露出。 ?读数时，千分位有一位估读数字，不能随便扔掉，即使固定刻度的零点正好与可动刻度的某一刻度线对齐，
游标卡尺和千分尺的使用及读数方法
游标卡尺 游标卡尺的结构 游标卡尺的种类 游标卡尺有0.1毫米（游标尺上标有10个等分刻度）、0.05毫米（游标尺上标有20个等分刻度）、和0.02毫米（游标尺上标有50个等分刻度）、0.01毫米（游标尺上标有100个等分刻度）4种最小读数值 游标卡尺的工作原理(选讲) 游标卡尺是工业上常用的测量长度的仪器，它由尺身及能在尺身上滑动的游标组成，如图所示。若从背面看，游标是一个整体。游标与尺身之间有一弹簧片（图中未能画出），利用弹簧片的弹力使游标与尺身靠紧。游标上部有一紧固螺钉，可将游标固定在尺身上的任意位置。尺身和游标都有量爪，利用内测量爪可以测量槽的宽度和管的内径，利用外测量爪可以测量零件的厚度和管的外径。深度尺与游标尺连在一起，可以测槽和筒的深度。 尺身和游标尺上面都有刻度。以准确到0.1毫米的游标卡尺为例，尺身上的最小分度是1毫米，游标尺上有10个小的等分刻度，总长9毫米，每一分度为0.9毫米，比主尺上的最小分度相差0.1毫米。量爪并拢时尺身和游标的零刻度线对齐，它们的第一条刻度线相差0.1毫米，第二条刻度线相差0.2毫米，……，第10条刻度线相差1毫米，即游标的第10条刻度线恰好与主尺的9毫米刻度线对齐。 当量爪间所量物体的线度为0.1毫米时，游标尺向右应移动0.1毫米。这时它的第一条刻度线恰好与尺身的1毫米刻度线对齐。同样当游标的第五条刻度线跟尺身的5毫米刻度线对齐时，说明两量爪之间有0.5毫米的宽度，……，依此类推。 在测量大于1毫米的长度时，整的毫米数要从游标“0”线与尺身相对的刻度线读出。 游标卡尺的使用 用软布将量爪擦干净，使其并拢，查看游标和主尺身的零刻度线是否对齐。如果对齐就可以进行测量：如没有对齐则要记取零误差：游标的零刻度
螺旋测微器游标卡尺读数练习-带答案
5 20 ~ 15 * 螺旋测微器 读数公式： 测量值=固定刻度值+固定刻度的中心水平线与可动刻度对齐的位置的读数× [经验之谈]： （1）看半刻度是否漏出，固定刻度上的刻度值是以mm为单位； （2）可动刻度要估读,小数点后应保留三位有效数字。 如右图读数时，从固定刻度上读取整、半毫米数，然后从可动刻度上读取剩余部分（因 为是10分度，所以在最小刻度后应再估读一位），再把两部分读数相加，得测量值。右 图中的读数应该是6.702mm。 测量值=＋×＝（～均正确） 例1、读出下列螺旋测微器测量的读数。 ⑴⑵ ~ 答案：⑴0.642mm ⑵10.294mm mm mm mm ' 1 1 5 0 5 10 2 5 3
[ 读数练习 mm mm 《 — mm mm ？ …

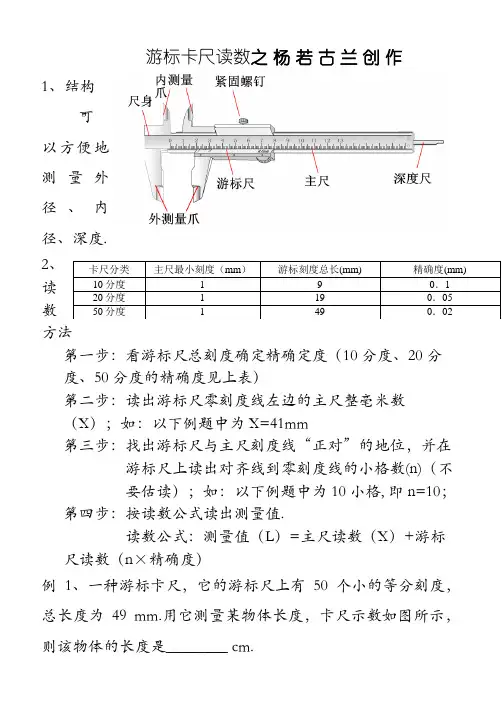

游标卡尺 1、结构 ~ ] 可以方便地测量外径、内径、深度。 、 2、读数方法 第一步：看游标尺总刻度确定精确定度 （10分度、20分度、50分度的精确度见上表） 第二步：读出游标尺零．刻度．．线．左侧的主尺整．毫米．．数． （X ）；如：以下例题中为X=41mm 第三步：找出游标尺与主尺刻度线“正对”的位置，并在游标尺上读出对齐线．．．到零刻度线的小格数(n)（不要估读）；如：以下例题中为10小格, 即n=10； 第四步：按读数公式读出测量值。读数公式：测量值（L ）=主尺读数（X ）+游标尺读数（n×精确度） @ 例1、一种游标卡尺，它的游标尺上有50个小的等分刻度，总长度为49 mm 。用它测量某物体长度，卡尺示数如图所示，则该物体的长度是________ cm 。 答案：（漏掉末位有效数字“0”不给分） 卡尺分类 主尺最小刻度（mm ） 游标刻度总长(mm) 精确度(mm) ` 10分度 1 9 0．1 20分度 1 19 0．05 / 50分度 1 49 0．02
高中物理游标卡尺螺旋测微器的读数
2015年12月29日1224966的高中物理组卷 一．填空题（共23小题） 1．（2013?河南模拟）下图游标卡尺的读数为cm，螺旋测微器的读数为mm． 2．（2015秋?南通月考）下列螺旋测微器的读数为mm，游标卡尺的读数为mm． 3．（2013秋?新城区校级期末）读出下列游标卡尺和螺旋测微器测量的读数分别是cm，cm． 4．（2013春?泸水县校级期中）仪器读数： 螺旋测微器： 游标卡尺：． 5．（2009秋?南关区校级期中）读数：螺旋测微器：mm 游标卡尺：cm
6．（2009秋?诸城市校级期末）游标卡尺读数：cm 螺旋测微器的读数：mm． 7．（2009秋?上饶期末）螺旋测微器的读数毫米；游标卡尺读数毫米 8．游标卡尺读数为螺旋测微器的读数为 9．（2006秋?潍坊期末）图中游标卡尺读数为cm，螺旋测微器读数为 mm
10．（2014春?武胜县校级月考）图中游标卡尺的读数为mm，螺旋测微器的读数为mm 11．（2013秋?苏州期末）如图1中游标卡尺读数为mm，图2螺旋测微器读数为 mm． 12．（2014秋?唐山期末）读出图1游标卡尺的读数为mm；图2螺旋测微器读数mm． 13．（2013?南昌校级三模）如图游标卡尺的读数为cm；螺旋测微器的读数为mm． 14．（2013春?武定县校级期中）在图中，游标卡尺的读数是cm，螺旋测微器的读数是mm．
15．（2012秋?娄底期末）如图所示，螺旋测微器的示数为，游标卡尺的示数为． 16．（2014秋?周口期末）游标卡尺的读数为cm．螺旋测微器的读数为 mm． 17．（2013秋?冠县校级期中）图中螺旋测微器的读数mm，游标卡尺的读数为 mm 18．（2009秋?城厢区校级月考）下面游标卡尺的读数是cm，螺旋测微器的读数是mm． 19．（2010秋?肥西县校级月考）如图所示螺旋测微器的读数为mm；游标卡尺的读数为mm．
游标卡尺的读数方法
游标卡尺的读数方法 游标卡尺是一种常用的量具，具有结构简单、使用方便、精度中等和测量的尺寸范围大等特点，可以用它来测量零件的外径、内径、长度、宽度、厚度、深度和孔距等，应用范围很广。 结构组成 游标卡尺由主尺和副尺（又称游标）组成。主尺与固定卡脚制成一体；副尺与活动卡脚制成一体，并能在主尺上滑动。游标卡尺有0.02、0.05、 0.1mm三种测量精度。 读数方法 游标卡尺是利用主尺刻度间距与副尺刻度间距读数的。以13-2图0.02mm游标卡尺为例，主尺的刻度间距为1mm，当两卡脚合并时，主尺上49mm刚好等于副尺 上50格，副尺每格长为＝0.98mm。主尺与副尺的刻度间相关为1－0398＝0.02mm，因此它的测量精度为0.02mm（副尺上直接用数字刻出） 游标卡尺读数分为三个步骤，下面以图13-3所示0.02游标卡尺的某一状态为 例进行说明。 1.在主尺上读出副尺零线以左的刻度，该值就是最后读数的整数部分。图示 33mm。 2.副尺上一定有一条与主尺的刻线对齐，在刻尺上读出该刻线距副尺的格数， 将其与刻度间距0.02mm相乘，就得到最后读数的小数部分。图示为0.24mm。
3.将所得到的整数和小数部分相加，就得到总尺寸为33.24mm。 游标卡尺的使用方法 量具使用得是否合理，不但影响量具本身的精度，且直接影响零件尺寸的测量精度，甚至发生质量事故，对国家造成不必要的损失。所以，我们必须重视量具的正确使用，对测量技术精益求精，务使获得正确的测量结果，确保产品质量。 使用游标卡尺测量零件尺寸时，必须注意下列几点： 1.测量前应把卡尺揩干净，检查卡尺的两个测量面和测量刃口是否平直无损， 把两个量爪紧密贴合时，应无明显的间隙，同时游标和主尺的零位刻线要 相互对准。这个过程称为校对游标卡尺的零位。 2.移动尺框时，活动要自如，不应有过松或过紧，更不能有晃动现象。用固 定螺钉固定尺框时，卡尺的读数不应有所改变。在移动尺框时，不要忘记 松开固定螺钉，亦不宜过松以免掉了。 3.当测量零件的外尺寸时：卡尺两测量面的联线应垂直于被测量表面，不能 歪斜。测量时，可以轻轻摇动卡尺，放正垂直位置，图2-6所示。否则，量爪若在如图2-6所示的错误位置上，将使测量结果a比实际尺寸b要大； 先把卡尺的活动量爪张开，使量爪能自由地卡进工件，把零件贴靠在固定 量爪上，然后移动尺框，用轻微的压力使活动量爪接触零件。如卡尺带有 微动装置，此时可拧紧微动装置上的固定螺钉，再转动调节螺母，使量爪 接触零件并读取尺寸。决不可把卡尺的两个量爪调节到接近甚至小于所测 尺寸，把卡尺强制的卡到零件上去。这样做会使量爪变形，或使测量面过 早磨损，使卡尺失去应有的精度。 4.用游标卡尺测量零件时，不允许过分地施加压力，所用压力应使两个量爪 刚好接触零件表面。如果测量压力过大，不但会使量爪弯曲或磨损，且量 爪在压力作用下产生弹性变形，使测量得的尺寸不准确(外尺寸小于实际 尺寸，内尺寸大于实际尺寸)。 在游标卡尺上读数时，应把卡尺水平的拿着，朝着亮光的方向，使人的视 线尽可能和卡尺的刻线表面垂直，以免由于视线的歪斜造成读数误差。 5.为了获得正确的测量结果，可以多测量几次。即在零件的同一截面上的不 同方向进行测量。对于较长零件，则应当在全长的各个部位进行测量，务 使获得一个比较正确的测量结果。
游标卡尺读数
1．小华用如图所示的游标卡尺对金属圆筒进行测量，下列操作中正确的是(C) A．用测量爪cd测量圆筒的外径 B．用外测量爪ab测量圆筒的径 C．用深度尺ef测量圆筒的深度 D．用测量爪cd测量圆筒壁的厚度 解析：A.用测量爪cd测量圆筒的径，故A错误；B.用外测量爪ab测量圆筒的外径，也可以测量圆筒壁的厚度，故BD错误；C.用深度尺ef测量圆筒的深度，故C正确．故选C. 2．如图为10分度的游标卡尺测量钢管径时的示数，其示数为(D) A．2.90 cm B．2.9 cm C．2.27 mm D．2.27 cm 解析：游标卡尺的主尺读数为2.2 cm，游标尺上第7个刻度和主尺上某一刻度对齐，游标读数为0.1×7 mm＝0.7 mm＝0.07 cm，所以最终读数为：主尺读数＋游标尺读数为：2.2 cm＋0.07 cm＝2.27 cm；故选D. 3．如图所示，用20分度游标卡尺测量钢球的直径时，符合规则而又科学的读数应为(D) A．7.5 mm B．7.50 mm C．8.5 mm D．8.50 mm 解析：主尺读数为8 mm，游标读数为0.05×10＝0.50 mm，所以最终读数为8.50 mm；故选D. 4．如图所示，游标卡尺的示数是________mm.
解析：游标卡尺的主尺读数为：1.9 cm＝19 mm，游标尺上第8个刻度和主尺上某一刻度对齐，所以游标读数为8×0.1 mm＝0.8 mm，所以最终读数为：19 mm＋0.8 mm＝19.8 mm. 答案：19.8 5．用游标卡尺测量一直管的长度，用螺旋测微器测量该直管的外径，测量结果如图，直管长度为________cm，直管外径为________mm. 解析：(1)游标卡尺的主尺读数为：10.3 cm＝103 mm，游标尺上第6个刻度和主尺上某一刻度对齐，所以游标读数为6×0.1 mm＝0.6 mm，所以最终读数为：103 mm＋0.6 mm＝103.6 mm＝10.36 cm. (2)螺旋测微器的固定刻度为12.5 mm，可动刻度为0.0×0.01 mm＝0.000 mm，所以最终读数为12.5 mm＋0.000 mm＝12.500 mm. 答案：10.3612.500 6．用螺旋测微器测量一根金属丝的直径，如图所示的读数是________mm. 解析：螺旋测微器的固定刻度读数为0.5 mm，可动刻度读数为0.01×18.0 mm＝0.180 mm，所以最终读数为0.680 mm.
高考物理实验读数练习专题(螺旋测微器)
螺旋测微器 专题练习 读数公式： [经验之谈]： （1）看半刻度是否漏出，固定刻度．．．．上的刻度值是以mm 为单位； （2）可动刻度要估读,小数点后应保留三位有效数字。 如右图读数时，从固定刻度上读取整、半毫米数，然后从可动刻度上读取剩余部分（因为是10分度，所以在最小刻度后应再估读一位），再把两部分读数相加，得测量值。右图中的读数应该是6.702mm 。 测量值=6.5＋20.3×0.01mm ＝6.703mm （6.702mm ～6.704mm 均正确） 例1、 读出下列螺旋测微器测量的读数。 ⑴ ⑵ 答案：⑴0.642mm ⑵10.294mm
读数举例 读数练习 练习1、 a b c d mm mm mm mm e f g h i mm mm mm mm mm 练习2、 读数 9.270 mm 读数 5.804 mm 读数 7.500 mm
练习3、用螺旋测微器测量某一物体厚度时，示数如图甲所示，读数是______mm 。 用游标卡尺可以测量某些工件的外径。在测量时，示数如图乙所示，则读数分别为_______ mm 练习4、 （1）用螺旋测微器测一金属丝的直径，示数如图所示．由图可读出金属丝的直径为 mm ． （2）现用游标为50分度的卡尺的 （填图中的A 或B ）测脚，测定某圆筒的内径，卡尺上的示数如图，可读出圆筒的内径为 mm ． 高考试题回顾 示数 ______ mm
（2009年宁夏卷）22．某同学用游标卡尺测量一圆柱体的长度l ，用螺旋测微器测量该圆柱体的直径d ，示数如图。由图可读出l = cm , d = mm （2009年浙江卷）22．Ⅱ.（1）在“探究单摆周期与摆长的关系”实验中，两位同学用游标卡尺测量小球的直径如图甲、乙所示。测量方法正确的是___________（选填“甲”或“乙”）。 （2009年重庆卷）23．（1）某同学在探究影响单摆周期的因素时，用螺旋测微器测量其中 一个摆球直径的示数见题22图1。该球的直径为 mm 。 请自觉使用参考答案 练习1答案 a ．0.483 (最后一位估读数为2～4均算对，下同) b ． 0.532 (1～3) c ． 4.078 (7～9) d ． 5.666 (5～7) e ． 0.048 (7～9) f ． 0.989 (8～0) g ． 1.025 (4～6) h ． 3.374 (3～5) i ． 2.988 (7～9) 练习2答案 10.002 0.5365 练习3答案：（1）1.193 11.50 练习4答案：（1）1.555mm （2）A 11.14mm 2009年宁夏卷答案2.25，6.860【解析】游标卡尺的读数220.1522.5 2.25x mm mm mm cm =+?==； 螺旋测微器的读数2009年浙江卷答案 乙 2009年重庆卷答案：20.685(20.683-20.687) 图甲 图乙
游标卡尺和螺旋测微器的读数例题

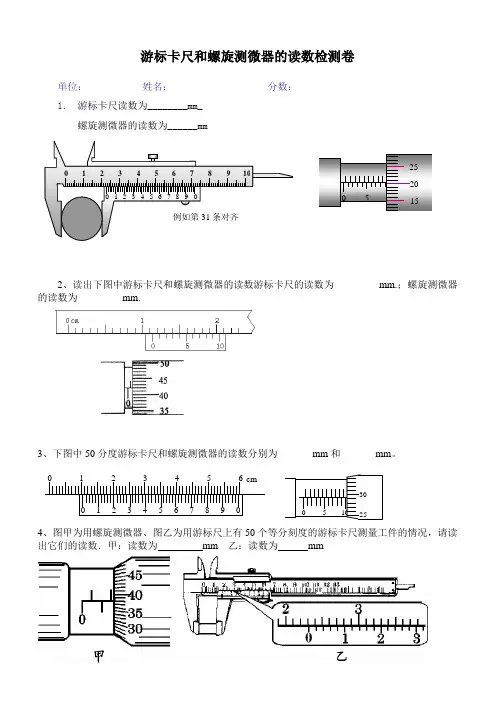

游标卡尺和螺旋测微器的读数检测卷 1．游标卡尺读数为___________ 螺旋测微器的读数 为_______ 2、读出下图中游标卡尺和螺旋测微器的读数游标卡尺的读数为 _________mm.；螺旋测微器的读数为_________mm. 3、下图中50分度游标卡尺和螺旋测微器的读数分别为_______mm和_______mm。 1520 510 20 25 30 15 10 01234567890 012345678910 0123456cm 30 例如第31条对齐
