苏科版九年级第一学期期末物理考试试卷
九年级物理试题 第 1 页 共 8 页 薛埠中学九年级物理备课组 2010~2011学年第一学期期末测试 九年级物理试卷 一、单项选择题（每小题给出的四个选项中，只有一个选项是正确的。每小题2分，共
30分）
1．小明利用电能表测量某一家用电器的电功率．当电路中只有这一个用电器连续工作时，测得在1h内消耗的电能为0.8kW·h，那么这一个用电器可能是
2．如下图所示是日常生活中所使用的机械或工具，其中属于费力杠杆的是 3．电熨斗通电一段时间后变得很烫，而连接电熨斗的导线却不怎么热，其原因是 A．导线的绝缘皮隔热 B．通过导线的电流小于通过电熨斗的电流 C．导线散热比电熨斗快 D．导线的电阻远小于电熨斗电热丝的电阻 4．如图，电源电压不变，闭合开关 S 后，灯L1、L2都发光，一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是 A．灯L1 短路 B．灯L2 短路 C．灯L1 断路 D．灯L2 断路 5．如图所示，李晶将放在桌边的木块水平推至桌中央，她针对此过程提出了如下的猜想，你认为合理的是 A．木块所受重力对它做了功 B．木块所受支持力对它做了功 C．木块所受的推力对它做了功 D．在此过程中没有力对木块做功
A．家庭电扇 Ｂ．笔记本电脑 Ｃ．台灯 Ｄ．电饭锅 九年级物理试题 第 2 页 共 8 页 薛埠中学九年级物理备课组
6．当温度降低到一定程度时，某些物质的电阻会变为零，这种现象叫超导。常温超导体的应用有着十分诱人的前景。下面的几个电路元件可用超导体制作的是 A．电阻箱的电阻丝 B.电动机的线圈 C．电炉的电热丝 D.白炽灯泡的灯丝 7．在大型游乐场里，李扬乘坐如图所示匀速转动的 “摩天轮”，正在向最低点运动，对此过程，下列说法正确的是 A．小明的重力势能保持不变 B．小明的动能保持不变 C．小明的机械能守恒 D．小明的机械能增加 8．把两个分别标有“10V 10W”和“9V 5.4W”的灯泡串联后接到电源上，要使两灯都不被损坏，则电源的最大电压应为 A．10V B．15V C．19V D．25V 9．为体现低碳经济的理念，上海世博会充分利用太阳能发电技术，其主题馆屋面太阳能板的面积达3×104m2，年发电量3×106 kW·h．若这些电能由火力发电站提供(煤的热值为3×107J／kg，煤完全燃烧释放的内能转化为电能的效率是30%)，则仅此一项每年可节约煤炭的质量为 A．2.0×104kg B．1.2X105kg C．3.6X105kg D．1.2×106kg 10．如图，L 是灯泡，且两灯均正常发光，“○”处可以连接电流表、电压表来测量电路中的电流、电压，以下说法中正确的是 A．a为电流表，b为电压表，c为电流表 B．a为电压表，b为电压表，c为电流表 C．a为电流表，b为电流表，c为电压表 D．a为电流表，b为电流表，c为电流表 11．如图所示的电路中，R1=6Ω，R2=12Ω，闭合开关 S 后，电流表 A1 与A2 示数之比为 A．2：3 B．1：2 C．1：3 D．3：1 12．如图，家用电吹风由电动机和电热丝（下图中用电阻符号表示）等组成．为了保证电吹风的安全使用，要求：电动机不工作时，电热丝不能发热：电热丝不发热时，电动机仍能工作．下列电路中符合要的是 九年级物理试题 第 3 页 共 8 页 薛埠中学九年级物理备课组
13．如图所示的电路中，当滑片 P 从 a 端滑到 b 端时，灯泡的亮度、电压表V1以及电压表V2的示数变化情况是 A．灯泡变亮，V1 变大，V2 变小 B．灯泡变暗，V1 变大，V2 变小 C．灯泡变暗，V1 变小，V2 变小 D．灯泡亮度不变，V1 变大，V2 不变 14. 下列说法中正确的是 A．物体吸收热量，温度一定升高 B．物体内能增加，一定是物体吸收了热量 C．物体温度不变，内能也可能增加 D．物体内能增加，一定是外界对物体做了功 15．某同学做电学实验时，电路如图所示，已知他所用电流表的量程为0～0.6A，电压表的量程为0～3V，电源电压为6V（保持不变），滑动变阻器的最大阻值为50Ω，定值电阻 R0为10Ω，开关S闭合后，在移动滑动变阻器的过程中，下列情况可能出现的是 A．电流表的最大示数为0.6A B．滑动变阻器的最小功率为0 W C．电压表的最小示数为1V D．电阻R0的最大功率为1.8W
二、填空题(每空 1 分，每图2分，共29 分)
15．木块在大小为 10N的水平拉力作用下，5s内在水平面上沿拉力方向前进 3m，拉力做功为 J，功率为 W；若木块重 20N，在此过程中重力对木块做功为 J。 16．如图，是汽油机的 冲程，将 能转化为 能．在压缩冲程中，气体的温度升高，这是通过 的方式增加内能．为了不让汽油机在工作时温度升得太高，在设计制造时，汽缸外有一个水套，让汽缸被水包围着，这是通过 的方式减少汽缸内能．用水来冷却汽缸是因为水的 较大．若该汽油机的飞轮转速为1200r/min，每秒钟完成 个冲程、做功 次。
17．如图为用户的电能表，若在该用户的家庭电路中只给一台微波炉通电，发现该表转盘在2min内转了125r，则这台微波炉在这段时间内消耗的电能是 J，微波炉的功率是 W。
R0
A
V R P
S
220V 10A 50H 8 KWh 2500r/KWh 九年级物理试题 第 4 页 共 8 页 薛埠中学九年级物理备课组
18．利用如图甲所示电路，在研究通过导体的电流跟电阻的关系时，要保持导体两端电压不变。实验中，不断改变Rx 的阻值，调节滑动变阻器使电压表示数保持不变，得到了I 与R的关系图像，如图乙所示。由图像可以得出的结论是 ；此次实验中，电压表的示数始终保持 V不变。 19．如图为江阴长江大桥。“桥塔为什么要造这么高？”小强对此进行了研究：他将大桥的结构进行简化，抽象成图乙所示的模型，又画了桥塔高低不同的两幅图丙和丁。小强通过比较发现：适当增加塔的高度，可 （选填 “增大”或“减小”）力臂，从而 （选填“增大”或“减小”）斜拉索的拉力。
20．某同学在用有两个量程的电压表(0~3V 和 0~15V)测由两节干电池串联组成的电池组的电压时，记录的电压值是10V，他出现错误的原因是 ，实际电压应是 V ． 21．将一支铅笔芯接在 3V 电源两端，测出通过铅笔芯的电流是0.15A，则该铅笔芯的电阻为 Ω；若将这支铅笔芯两端的电压增加到6V，则通过它的电流是 A 。 22．如图所示的电路中，当 S 闭合后，电压表V1 的示数为 4V，电压表 V2 的示数为6V，电流表A 的示数为 1A，且将R2 和R3 对换位置后， 电流表、电压表示数均不变，则电源电压为 V，R1阻值大小为 Ω。 23．作出下图中的动力臂和阻力臂。
24．如图所示，电源电压不变，虚线框内的电路中接有两个相同的电阻，当开关由断开到闭合时，电流表示数变大，在虚线框甲、乙内画出两种可能的电路连接图。 九年级物理试题 第 5 页 共 8 页 薛埠中学九年级物理备课组
三、解答与探究题 25．小明同学在研究电热器的性能时，取了两只相同的杯子，装入质量相等的同种液体，将两只待研究的电热器A、B接入家庭电路，分别给两只杯子中的液体加热，如图甲所示。用温度计测出被加热的液体在不同时刻的温度，画出其温度随时间变化的图像，如图乙所示。 (1) 由题意可知，小明同学研究该问题所建立的理想模型是： ①电流通过电热器产生的电热全部转化为 ； ②加热过程中，液体没有对外 。 （2）实验中杯子中的液体常用的是煤油而不是水，原因是 ； (3) 分析图像可知，电功率较大的电热器是 ，电阻值较大的电热器是 。
26．小明在“测滑轮组机械效率”的实验中，用如图甲所示的滑轮组进行了三次实验，实验数据如下表： （1）分析表中数据，回答以下问题：
①表中有一个数据的记录是错误的，该错误数据是 ； ②第3次实验中滑轮组的机械效率是 ； ③滑轮组的机械效率与 无关. （2）小红在小明实验的基础上多使用一个滑轮也做了实验，如图乙所示. ①小红多使用一个滑轮，目的是为了改变 ； ②两位同学使用各自的滑轮组提升相同的重物（不计绳重及摩擦），那么所测机械效率是否相同： ，理由是： .
实验 次数 物重 G/N 物体上升的高度h/cm 测力计的示数F/N 测力计移动的距离s/cm 1 6 3 2.5 9 2 6 5 2.5 17 3 6 8 2.5 24 图甲 图乙 九年级物理试题 第 6 页 共 8 页 薛埠中学九年级物理备课组
27．夏日炎炎，蚊子滋生，传播疾病，令人烦恼．小明根据蚊子在夜间具有趋光性(尤其是紫色光)的特点，打算自制灭蚊灯． 小明从废旧节日彩灯上拆得一个紫色小灯泡，其额定电压为2.5V．为测得小灯泡的额定功率，小明找来蓄电池组(电压为6V)、滑动变阻器、电压表、电流表、开关、导线等，展开实验探究． (1)请根据电路图用笔画线代替导线连接实物图(电流表使用大量程)．
(2)闭合开关S前，滑片P应放在使滑动变阻器接人电路的阻值 ▲ (最大／最小)处． (3)闭合开关s后，小灯泡不亮，观察发现：小灯泡是完好的；电压表有示数；电流表指针指向零刻度线．电路可能存在的故障是 ． (4)排除故障后，调节滑动变阻器的滑片P直至电压表的示数为 V，此时小灯泡处于额定工作状态，根据右图所示电流表的示数可知其额定功率为 w． (5)小明找来纱布做成灯罩罩住小灯泡，打算在灯罩上涂粘胶，当小灯泡工作发出紫色光时，飞过来的蚊子就会被粘胶粘住．小明在市场上找到A、B、C三种类型的粘胶，对其粘性强弱进行比较． ①取三张相同规格的纸片，水平放置，分别在纸片的上表面涂上A、 B、C三种类型的粘胶． ②同时在三张纸的上表面各轻轻布撒30粒芝麻． ③同时将三张纸腾空倒置1min． ④将三张纸翻转，数出A、B、c三种类型粘胶上残留的芝麻数量，见下表．
为达到最佳的灭蚊效果，小明应选用的粘胶类型为 ． 粘胶类型 A B C 残留的芝麻数量 22 8 12

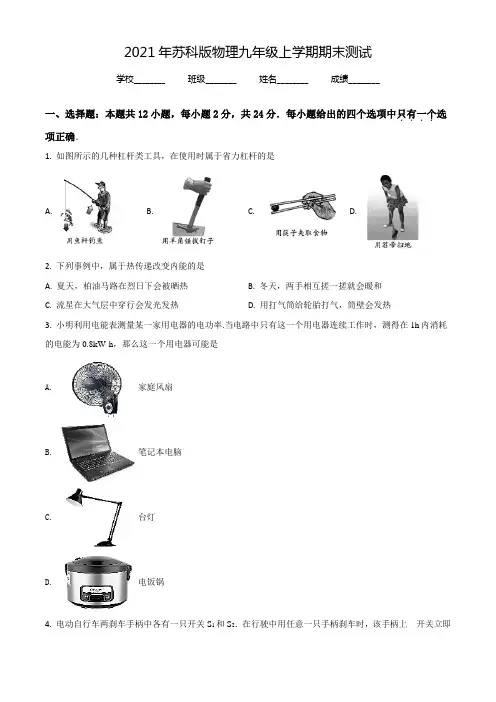

苏科版九年级上册物理《期末检测试卷》(附答案解析)
2021年苏科版物理九年级上学期期末测试学校________ 班级________ 姓名________ 成绩________一、选择题：本题共12小题，每小题2分，共24分．每小题给出的四个选项中只有一个．．．．选项正确．1. 如图所示的几种杠杆类工具，在使用时属于省力杠杆的是A. B. C. D.2. 下列事例中，属于热传递改变内能的是A. 夏天，柏油马路在烈日下会被晒热B. 冬天，两手相互搓一搓就会暖和C. 流星在大气层中穿行会发光发热D. 用打气筒给轮胎打气，筒壁会发热3. 小明利用电能表测量某一家用电器的电功率.当电路中只有这一个用电器连续工作时，测得在1h内消耗的电能为0.8kW·h，那么这一个用电器可能是A. 家庭风扇B. 笔记本电脑C. 台灯D. 电饭锅4. 电动自行车两刹车手柄中各有一只开关S1和S2．在行驶中用任意一只手柄刹车时，该手柄上开关立即断开，电动机停止工作．如图电路符合要求的是( ) A. B. C. D. 5. 跳伞运动员在空中匀速下落时，以下说法中正确的有A. 重力势能减少，动能增加，机械能不变B. 重力势能增加，动能减少，机械能不变C. 重力势能减少，动能不变，机械能减少D. 重力势能增加，动能不变，机械能增加6. 如图所示是某同学研究串联电路中电流、电压特点的电路图．当开关闭合时，灯L 1、L 2都不亮，电流表无示数，但电压表示数较大．则故障原因可能是A. L 1断路B. L 1短路C. L 2短路D. L 2断路7. 如图甲所示为一个天然气泄漏检测电路，电源电压恒定不变，R 0为定值电阻，R 为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示，则下列说法正确的是A . 天然气浓度增大，电压表示数变小B. 天然气浓度减小，电流表示数变大C. 天然气浓度增大，电路消耗的总功率变小D. 天然气浓度减小，电压表与电流表示数比值不变8. 举重是我国的优势体育项目．一位身高170cm 的运动员和一位身高160cm 的运动员，在挺举项目中用相同时间，把同样重的杠铃举起，如图所示．如果他们对杠铃所做的功分别为W 1和W 2，功率分别为P 1和P 2，则下列关系式中正确的是 ( )A. W1＝W2、P1＝P2B. W1＞W2、P1＝P2C. W1＞W2、P1＞P2D. W1＜W2、P1＜P29. 如图所示，甲、乙、丙三图中的装置完全相同，燃料的质量相同，烧杯内的液体质量也相同，下列说法正确的是A. 比较不同液体的比热容，可以选择甲乙两图B. 比较不同液体的比热容，可以选择乙丙两图C. 比较不同燃料的热值，可以选择乙丙两图D. 比较不同燃料的热值，可以选择甲乙两图10. 关于磁体、磁场和磁感线，以下说法中正确的是A. 铁和铝都能够被磁体吸引B. 磁体之间的相互作用是通过磁场发生的C. 磁感线是磁场中真实存在的曲线D. 磁感线从磁体的S极出来，回到磁体的N极11. 甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是A. 甲灯的实际功率一定是25WB. 两灯均正常发光时，乙灯消耗的电能较多C. 两灯均正常发光时，甲灯灯丝电阻较大D. 将乙灯接入110V电路中，它的实际功率为50W12. 某同学在做电学实验时，接了如图所示的电路，电源电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“20Ω 1A”，灯泡L标有“2.5V 1.25W”字样(忽略灯丝电阻变化)，在不损坏电路元件的情况下，下列判断正确的是( )A. 电路中电流变化的范围是0.18A～0.5AB. 滑动变阻器阻值变化的范围是2.5Ω～10ΩC. 灯泡的最大功率是2.25WD. 电路的最小功率是1.35W二、填空题(每空1分，共28分)13. 学校升旗仪式上，当升旗手缓缓向下拉绳子时，旗子就会徐徐上升，这是由于旗杆顶部有一个____________滑轮，它能改变力的方向，但____________(选填“能”或“不能”)省力．14. 一台单缸四冲程汽油机如图所示是汽油机的______冲程，在这个冲程中是将______能转化成______能．若飞轮的转速为1800R/min，则此汽油机每秒内完成______个冲程，做功______次．15. 如图是一种自动测定油箱内油面高度的装置，R2是滑动变阻器，它的金属滑片连在杠杆的一端，从油量表(由电流表改装而成)指针所指的刻度，就可以知道油箱内油面的高度，当油面上升时，电压表示数________，油量表示数________(选填“变大”、“变小”或“不变”)．16. 在探究杠杆平衡条件的实验中，如果杠杆右侧高左侧低，可将左侧的平衡螺母向_____调节，使其在水平位置平衡．如图所示，在支点左侧20cm刻度处挂3个重均为0.5N的钩码，在支点右侧15cm刻度处用弹簧测力计拉杠杆，使其水平平衡．要使弹簧测力计示数最小，弹簧测力计的拉力应沿_____方向，此时读数为_____N．17. 汽车上的散热器用水作为冷却剂，这是利用了水的比热容较大的性质；若散热器中装有10kg 的水，在温度升高20℃的过程中，水吸收的热量是_____J ，这些热量相当于完全燃烧_____kg 的天然气放出的热量．【水的比热容c 水=4.2×103J/(kg•℃)，天然气的热值q =8.4×107J/kg 】．18. 有一个电铃，它的电阻是10Ω，额定电压为6V 。

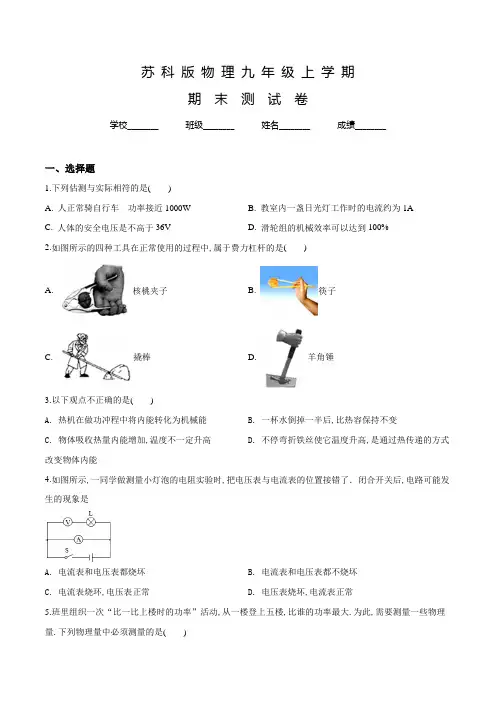

苏科版九年级上册物理《期末测试题》附答案
①在杠杆A点处挂4个钩码,则在B点处应挂___个同样的钩码,杠杆仍然在水平位置平衡.
②把B点处 钩码取下,在B点处施加一个竖直向下的拉力F＝____N时,杠杆仍在水平位置平衡.当拉力F向右倾斜时,仍要保持杠杆水平平衡,拉力F的大小将_____(选填“变大”、“变ห้องสมุดไป่ตู้”或“不变”),原因是_____.
(1)图甲是小聂画出的实验电路图,请你根据电路图用笔画线代替导线,帮他将图乙中未完成的电路连接好,要求：导线不能交叉.
()
(2)滑动变阻器应选用______(选填“R1”“R2”或“R3”).
(3)连接好电路,正确操作,移动滑动变阻器的滑片P,小婕发现灯泡忽亮忽暗,则故障可能是_____；
A．滑动变阻器滑片接触不良B．小灯泡短路
17.(1)教室里的日光灯之间是_____联连接的,它们正常工作时的两端电压为_____V；
(2)LED灯具有节能环保寿命长的特点,因此广泛应用.某LED灯亮度与普通“220V、100W”的白炽灯亮度一样,但节能90%,该LED灯的电功率是_____W.1kW•h电能可以供“220V、100W”的白炽灯正常工作______h.
2.如图所示的四种工具在正常使用的过程中,属于费力杠杆的是()
A. 核桃夹子B. 筷子
C. 撬棒D. 羊角锤
3.以下观点不正确的是()
A. 热机在做功冲程中将内能转化为机械能B. 一杯水倒掉一半后,比热容保持不变
C. 物体吸收热量内能增加,温度不一定升高D. 不停弯折铁丝使它温度升高,是通过热传递的方式改变物体内能
(4)完成实验后,小明还想利用该装置探究“水和煤油的吸热能力”,为了完成实验,需要使水和煤油的_____相等,同时为了使相同时间内水和煤油吸收的热量相等,小明设计的电路在原电路的基础上做出的改变是______.

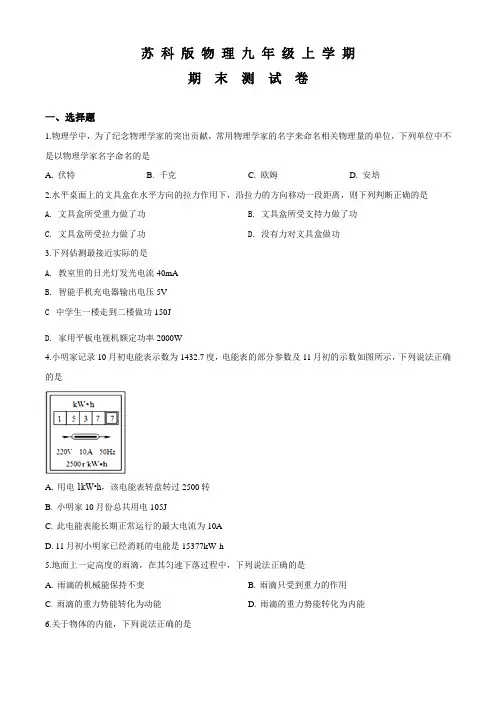

苏科版九年级上册物理《期末检测题》附答案解析
