浙江省某市某住宅小区电气电力初步设计方案说明
电气初步供电方案第一篇项目概况一、设计依据1、立项及批复文件2、建设方提供由规划部分出具的规划设计条件书、地形图、红线图等基础资料。
3.《城市居住区规划设计规范》GB50180-2018。
4.《人民防空地下室设计规范》GB50038-2005。
5.《民用建筑设计通则》GB50352-2005。
6.《建筑设计防火规范》GB50016-2014（2018年版）。
7《住宅建筑规范》GB 50368-2005。
8《无障碍设计规范》GB504763-20129、现行的国家及当地有关建筑设计规范和规定。
二、区域位置及现状分析项目位于宁波市鄞州区项目分为A、B两个区域。
三、工程概况该项目区块内拟建1#~14#楼为一类高层商品住宅,,其中8#~10#为高层住宅组合建筑,沿街设置小区配套用房(物业、社区用房,养老用房等)。
和A1#~A6#楼为变配电室、开闭所等设备用房,一个大底盘一层地下室,各主楼下方设置非机动车夹层地下室。
本工程用地面积74187.40m,总建筑面积为206330.88m2 ,其中地上建筑面积154330.88m2,地下建筑面积为52000.00m2。
第二篇经济技术指标第三篇电气供电设计一、设计依据国家颁布的各种现行法律、法规、国家行业标准以及指导性文件：(1) 民用建筑电气设计标准(GB 51348-2019)(2) 供配电系统设计规范 (GB 50052-2009)(3) 20kV及以下变电所设计规范 (GB 50053-2013)(4) 3~110 kV高压配电装置设计规范 (GB 50060-2008)(5) 低压配电设计规范 (GB50054-2009)(6) 建筑物防雷设计规范 (GB50057-2010)(7) 通用用电设备配电设计规范（GB 50055-2011）(8)《建筑设计防火规范》GB50016-2014（2018年版）(9) 汽车库、修车库、停车场设计防火规范 (GB50067-2014)(10) 火灾自动报警系统设计规范 (GB50116-2013)(11) 建筑照明设计标准 (GB50034-2013)(12) 电力工程电缆设计规范 (GB50217-2007)(13) 旅馆建筑设计规范（JGJ62-1990）(14) 商店建筑设计规范（JGJ48-2014）(15) 电能质量公用电网谐波（GB/T14549 -1993）(16) 公共建筑节能设计标准（GB50198-2015）(17) 浙江省标准《居住建筑节能设计标准》DB33/1015-2015;(18) 民用建筑绿色设计规范（JGJ/T 229-2010）;(20) 民用建筑绿色设计标准（DB331092-2013）;(21) 浙江省工程建设标准《国家机关办公建筑和大型公共建筑用电分项计量系统设计标准》（DB33/1090-2013）(22) 全国民用建筑工程设计技术措施节能专篇——电气(2009年版)(23) 建筑物电子信息系统防雷技术规范(GB50343-2012)(24)《建筑物电气装置第5-53部分:电气设备的选择和安装、隔离、开关和控制设备第534节:过电压保护电器》（GB16895.22-2004）其他设计依据：1．业主对本工程设计技术条件要求及先期提供的市政管网资料2．其他设计依据为建筑、给排水及暖通等专业所提电气资料和建设单位提供的设计依据和要求二、工程概况该项目区块内拟建1#~14#楼为一类高层商品住宅,,其中8#~10#为高层住宅组合建筑,沿街设置小区配套用房(物业、社区用房,养老用房等)。
和A1#~A6#楼为变配电室、开闭所等设备用房,一个大底盘一层地下室,各主楼下方设置非机动车夹层地下室。
本工程用地面积74187.40m,总建筑面积为206330.88m2 ,其中地上建筑面积154330.88m2,地下建筑面积为52000.00m2。
三、设计范围本工程拟设置电气系统包括：高低压供配电系统、自备应急电源、电力照明系统、建筑防雷及接地系统、火灾自动报警系统、漏电火灾报警系统、电气节能措施及其它专业预留接口。
其它专业的预留接口：通讯系统、消防系统、楼宇自控系统，安防系统、电力监控系统、机电设备监控系统、自动扶梯及电梯、排水设备等的预留接口照明控制的预留接口应急照明控制的预留接口其它预留接口四、负荷性质及总容量负荷计算（一）负荷等级本工程1#~14#楼为一类高层住宅，最高负荷等级一级。
一级负荷包括所有消防设备，备用照明，疏散照明，消防及保安监控中心电源，有线电视系统，通信机房电源，安保设备电源，门厅及电梯厅、主要通道等场所的照明用电，排污泵、生活水泵、主要客梯用电，计算机、电话、通信用电。
其余负荷为三级负荷。
（二）供电电源及电压本工程南、北地块各自设置一处10KV开闭所，并分别由市政提供10KV电源，各引一路（相互独立）10KV电缆；再分别引入两个地块的变配电室。
采用10KV铜芯交联聚乙烯绝缘聚烯烃护套电缆沿市政预留排管敷设引入。
高压配电系统电压为10KV，低压配电系统电压为交流220/380V。
（三）负荷计算参照全国民用建筑工程设计技术措施节能专篇——电气(2009年版)，根据建筑指标，本项目用电负荷指标如下：南区地块：总的安装负荷为 10334KW，变压器安装容量为8000KVA；西区地块：总的安装负荷为 5523.4KW，变压器安装容量为4800KVA；南区地块：总的安装负荷为 2087KW，变压器安装容量为2060KVA；北区地块：总的安装负荷为 1663KW，变压器安装容量为1460.5KVA；（四）变配电所设置1．高压运行方式为10KV双路常供，高压10Kv主结线采用单母线分段接线方式，中间不设联络；各分区变配电房布置如下：1) 10KV开闭所开关柜采用铠装式金属封闭开关柜，内置手车式真空断路器。
各变配电室内高压配电选用SM6型环网开关柜，操作机构采用CIT型，手动+电动操作。
2) 10kV/0.4kV变压器采用SCB11型环保节能型干式 (环氧树脂浇注封装)变压器(配温控器)，变压器带轴流风机及防护外罩，防护等级为IP3X。
3)低压开关柜采用抽屉式和固定式开关柜，主结线采用单母线分段并设置应急母线段的接线方式，主进开关和母联之间设电气和机械闭锁，保证三个断路器不会同时合闸；主进开关和母联采用自投自复，自投手复和手投手复方式（通过选择开关确定）。
4)各高低压配电（控制）柜进出线回路开关均预留BMS接口。
此方案需经电力局审批通过，公用变电所由电力局专项设计。
4．专变继电保护1）高压配电系统采用带微处理器的多功能数字式综合继保装置。
-高压进线开关采用过流，速断，接地保护和低电压保护。
-高压馈线开关采用过流，速断，零序电流保护和变压器高温保护。
-高压母联开关采用过流，速断电流保护。
2）低压配电系统采用带微处理器的智能控制单元。
-低压主进线开关采用长延时，短延时和失电压保护。
-低压馈线开关采用长延时，瞬时保护。
-低压母联断路器与进线断路器设置电气及钥匙连锁。
3）真空断路器操作电源为DCll0V。
4）干式变压器设自动温度监测和超温保护。
5.谐波治理：1）供配电系统，选用D,yn11接线组别的配电变压器。
2）安装在低压配电端的功率因数补偿电容器组，配消谐电抗器。
3）谐波源容量较小，在低压配电端安装有源滤波装置进行消谐处理。
4）谐波源容量较大，数量较少的设备机房，大型动力设备（如冷冻机组，水泵等），要求自带消谐装置。
6．计量方式(1）供电部门计量：专变采用高压计量方式，在专变高压进线处、各路10KV出线处设置专用计量柜集中计量。
(2）内部核算计量：根据用电设备用途、位置分隔设置电表计量。
7．无功补偿(1）无功补偿采用集中方式在变电所低压侧进行，设置低压电容柜，自动调节功率因数，进行分相自动无功补偿，补偿后高压侧的功率因数不小于0.95。
(2）所有气体放电灯加补偿电容，使功率因数大于0.9。
五、低压配电系统1.从10/0.4kV变压器低压侧，采用铜质密闭母线槽或电缆引低压电源至低压主配电柜。
(1）从主配电柜采用密封式母线排或绝缘电缆经电缆桥架布线至各分配电房及机电房。
供电方式为树干、放射式相结合。
(2）消防负荷以及一级负荷配电自变电所两段母线各引一路电源至机电设备用电处，两路电源在各机电设备用电处进行末端自动切换，保证供电的可靠性。
(3）二级负荷配电自变电所一般用电及重要用电负荷母线馈出单回路电源至机电设备的电源箱。
(4）三级负荷配电自变电所一般用电负荷母线馈出单回路电源至机电设备的总配电箱，当供电系统为非正常运行方式时，可将其切除。
(5）供应特别重要负荷及一级负荷的配电级数不超过三级。
低压配由系统考虑供电可靠性、灵活性，安全、检修方便及减少损耗。
2．1#~14#住宅电井内设置电表箱，一户一表，每户设置配电箱；其余消防设备、电梯等用电采用电缆放射式供电。
3.备用/应急电源本工程10KV高压采用双路供电，满足消防设备、应急照明等消防负荷以及客梯、生活水泵、排污水泵等一二级负荷要求。
应急照明增加集中的蓄电池供电，使满足负荷用电要求。
六、电(线)缆线路选择和敷设1．本工程电线电缆使用场所分级为一级场所，电缆阻燃级别按B级考虑，电线阻燃级别按C、D级考虑。
2．低压配电电缆均采用聚乙烯绝缘电线电缆，消防负荷及重要负荷线路的供电干线及分支干线电缆、控制线路采用WDZN交联阻燃耐火低烟无卤聚乙烯绝缘电缆，电井内敷设采用矿物绝缘电缆，并分设于电井两侧。
3．室外干线线路采用同类型的钢带／钢丝铠装电缆沿预制管沟或直埋敷设。
室内低压干线线路垂直部分采用电缆梯架沿竖井敷设，水平部分采用梯架／托盘／槽式电缆桥架敷设，楼层或区域配电箱出线采用镀锌金属线槽在公共通道或吊顶处敷设，末端穿热镀锌金属线管敷设。
4．住宅垂直供电干线采用铜质封闭母线槽在电气竖井内明敷。
5．高压进线在室内采用防火槽式电缆桥架敷设。
七、环境特征和配电设备的选择水泵房、地下室属潮湿环境，燃气调压间、储油间为爆炸火灾危险环境，其他场所均为正常环境。
潮湿环境选择防潮型产品;爆炸火灾危险环境选择防爆产品。
八、动力配电1．本工程动力负荷均采用低压AC380V三相五线制供电。
2．低压动力配电采用放射式与树干式相结合的配电方式。
消防负荷采用低压两回路供电并在末端自动切换。
3．容量在15kW及以上的电动机采用降压起动方式，容量在15kW以下者直接起动。
消防用电设备可在现场控制，也可在消防控制中心自动或手动控制。
其余设备可就地控制，同时预留BAS 控制接口。
4．配电线路采用断路器进行短路和过负荷保护，电动机采用热继电器进行过载保护。
九、照明本工程设置正常照明、应急照明、值班照明、预留景观照明等。
1.照明光源及灯具高大房间和室外场所设置高天井灯具，配金属卤化物光源；配变电室以高效荧光灯为主，水泵房设置防水防尘灯。
住宅电气方案说明
住宅电气方案说明一、工程概况1、项目概况：本工程为住宅小区，主要由 X 栋别墅， X 栋住宅楼， X 栋公寓楼，商铺若干、物业用房、会所、地下车库及社区配套用房组成。
总建筑面积 xxxx m2。
在社区地面上设电业开关站、街坊站。
各单元在地下一层设配电计量间、信息间。
住户电表分层放置。
2、环境特点：一般正常环境。
（注：如严寒、寒冷、沿海盐雾等应注明，）二、设计范围工程范围内地下车库、住宅单体及配套商业、社区服务用房等的照明、动力配电，防雷接地，通信网络系统；有线电视系统；访客对讲及安防系统，火灾自动报警系统等。
三、变配电系统1、负荷等级本工程地下车库属类车库，按级负荷供电；一类高层住宅的消防用电设备、应急疏散照明、走道照明、值班照明、安防系统用电，电子信息设备机房、客梯电力、排污泵、生活水泵用电按一级负荷供电；二类高层对应以上设备按二级负荷供电；其余按三级负荷供电。
2、负荷估算（内容可根据项目实际情况调整增减）(1)住户用电标准:70m2 以下，一室二厅4kW/户，单相进户；70~90m2 ，二室二厅6kW/户，单相进户；90m2 以上，二室二厅,三室二厅，8kW/户，单相进户；小计住户装机容量 kW;（2）住宅楼电梯、公灯设备装机容量为 kW;(3) 地下车库、配套公建等照明、电力负荷设备装机容量为 kW;（4）本项目估算总计设备装机容量为 kW，总负荷估算容量为 kVA。
3、供电电源及变配电设置(1) 居住区拟在xxxx位置建 xx 处10/0.4KV街坊电业站，站内分别设二台xxx kVA变压器（本部分内容仅供参考，最终以当地电业部门的具体批复为准），由电业以380/220V低压向各住宅楼配电间或熔丝箱供电，每户设计量表计。
(2)商业配套及社区服务等用电超出电业低压供电容量规定的场所，设置10/0.4kV专用变配电所，高供高计，独立配电。
(3)体量较大的配套公建(配设用户站，高压进线，高供高计)单体设电力监控及能耗监测系统。
某高档住宅小区配电工程电气设计说明
某高档住宅小区配电工程电气设计说明一、设计依据国家相关设计规范和规程。
建筑设计防火规范GB50016-2014；供配电系统设计规范GB50052-2009；低压配电设计规范GB50054-2011；20kV及以下变电所设计规范GB50053-2013；建筑物防雷设计规范GB50057-2010；民用建筑照明设计标准GB50034-2013；民用建筑电气设计规范JGJ 16-2008；住宅建筑电气设计规范JGJ 242-2011；根据供电公司批复供电方案。
甲方提供资料。
二、设计范围本工程从新建10kV高压配电装置电源进线间隔下桩头起至住宅表箱、商业表箱止的电气安装设计。
三、项目概况：（1）、本项目为**置业有限公司**10/0.4kV配电工程，建设地点位于位于**省**市。
**项目总建筑面积为：163375.37万平方米，总户数为850户。
本工程01~11号楼为地上11层小高层住宅，12~16号楼为地上26层高层住宅，17#楼为4层社区卫生服务中心，18#楼3层农贸市场，其中1#楼首层有临街商铺；居民总建筑面积107519.3平方米，商业总建筑面积806.3平方米，配套设施建筑面积6885.43平方米，地下车库建筑面积为45278.54平方米。
（2）、总用电容量为6050kVA。
其中居民用电容量为4050kVA，配套商业、合表居用电容量为2000kVA，地下室共二层，新建高配室、低压配电房及发电机房位于负一层,对配电房进行抬高处理，并做好防水。
配电房上部无厕所、无厨房、无居民住宅等积水场所。
1、负荷分级：(1)一级负荷：本工程所有的消防用电负荷（含应急照明、消防控制室）；电子信息设备机房用电、安防系统、排污泵、生活水泵；走道照明用电，客梯、扶梯用电；大型车库用电。
(2)三级负荷：其余普通照明，普通动力、景观、广告照明、车库充电用电等。
2、供电电源：由110kV**变电站10kV**线加油站1号环网柜（本次需更换为二进四出）备用间隔出一回10kV线路至本项目高配10kV进线柜；3、电气接线及运行方式(1)、10kV侧采用单母线结线。
某住宅小区电力电信规划说明

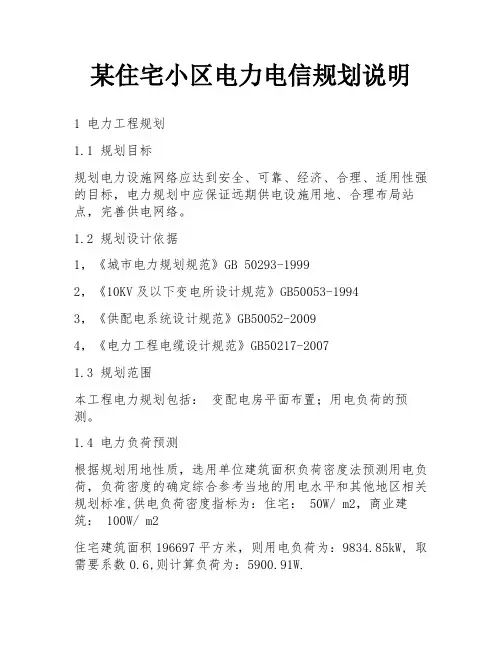

某住宅小区电力电信规划说明1 电力工程规划1.1 规划目标规划电力设施网络应达到安全、可靠、经济、合理、适用性强的目标，电力规划中应保证远期供电设施用地、合理布局站点，完善供电网络。
1.2 规划设计依据1，《城市电力规划规范》GB 50293-19992，《10KV及以下变电所设计规范》GB50053-19943，《供配电系统设计规范》GB50052-20094，《电力工程电缆设计规范》GB50217-20071.3 规划范围本工程电力规划包括：变配电房平面布置；用电负荷的预测。
1.4 电力负荷预测根据规划用地性质，选用单位建筑面积负荷密度法预测用电负荷，负荷密度的确定综合参考当地的用电水平和其他地区相关规划标准,供电负荷密度指标为：住宅： 50W/ m2，商业建筑： 100W/ m2住宅建筑面积196697平方米，则用电负荷为：9834.85kW, 取需要系数0.6,则计算负荷为：5900.91W.商业建筑面积30797平方米，则用电负荷为：3079.7kW, 取需要系数0.8,则计算负荷为：2463.76kW.取同时系数0.9，功率因数0.85，则总计算负荷为：7528.19kW,则变压器总安装容量约为。
1.5 电源与电力线路规划（1）.规划区常用电源从市政变电站引入独立的高压电源，一级负荷拟用自备发电机作备用电源。
根据负荷预测结果，规划区设1个10kV开关站，优先采用附设式(可附设于建筑物地下室)，其位置的确定应考虑负荷中心和进出线方便。
开关站实用面积不小于80平方米。
（2）变配电所：根据负荷预测，考虑到供电半径，进出线条件等因素，合理地进行变配电所的设置，拟设 6 个变配电所，各变配电所的位置，容量详见《综合管线规划图》。
每个变电所约带1000～4000kW的运行负荷，优先采用附设式(可附设于建筑物地下室)，其位置的确定应考虑负荷中心和进出线方便。
（3）.规划区内10KV线路采用铠装交联聚乙烯电缆直接埋地敷设，并沿道路旁边绿化带布置，并全部贯通以便环网供电方式的形成和负荷的调配。
住宅建筑电气初步设计说明书
实用文档

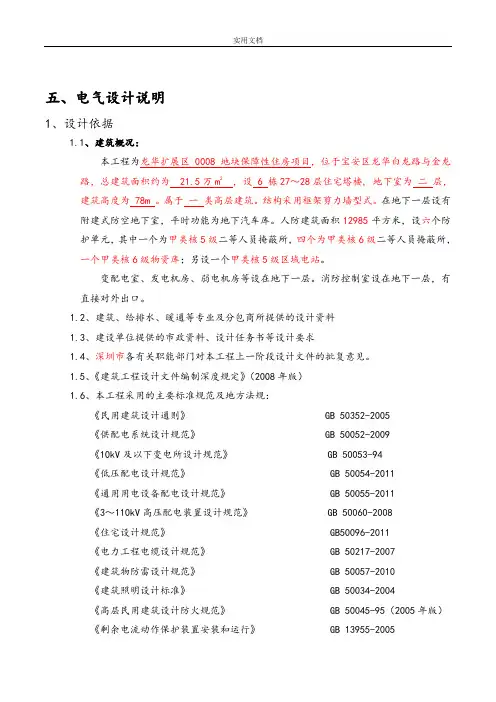

五、电气设计说明 1、设计依据 1.1、建筑概况： 本工程为龙华扩展区0008地块保障性住房项目，位于宝安区龙华白龙路与金龙路，总建筑面积约为 21.5万m2 ，设 6 栋27～28层住宅塔楼, 地下室为 二 层，建筑高度为 78m 。属于 一 类高层建筑。结构采用框架剪力墙型式。在地下一层设有附建式防空地下室，平时功能为地下汽车库。人防建筑面积12985平方米，设六个防护单元，其中一个为甲类核5级二等人员掩蔽所，四个为甲类核6级二等人员掩蔽所，一个甲类核6级物资库；另设一个甲类核5级区域电站。 变配电室、发电机房、弱电机房等设在地下一层。消防控制室设在地下一层，有直接对外出口。 1.2、建筑、给排水、暖通等专业及分包商所提供的设计资料 1.3、建设单位提供的市政资料、设计任务书等设计要求 1.4、深圳市各有关职能部门对本工程上一阶段设计文件的批复意见。 1.5、《建筑工程设计文件编制深度规定》（2008年版） 1.6、本工程采用的主要标准规范及地方法规： 《民用建筑设计通则》 GB 50352-2005 《供配电系统设计规范》 GB 50052-2009 《10kV及以下变电所设计规范》 GB 50053-94 《低压配电设计规范》 GB 50054-2011 《通用用电设备配电设计规范》 GB 50055-2011 《3～110kV高压配电装置设计规范》 GB 50060-2008 《住宅设计规范》 GB50096-2011 《电力工程电缆设计规范》 GB 50217-2007 《建筑物防雷设计规范》 GB 50057-2010 《建筑照明设计标准》 GB 50034-2004 《高层民用建筑设计防火规范》 GB 50045-95（2005年版） 《剩余电流动作保护装置安装和运行》 GB 13955-2005 实用文档 《接地系统的型式及安全技术要求》 GB 14050-2008 《汽车库、修车库、停车场设计防火规范》 GB 50067-97 《火灾自动报警系统设计规范》 GB 50116-2013 《城市消防远程监控系统技术规范》 GB 50440-2007 《建筑物电子信息系统防雷技术规范》 GB 50343-2012 《综合布线系统工程设计规范》 GB 50311-2007 《安全防范工程技术规范》 GB 50348-2004 《有线电视系统工程技术规范》 GB 50200-94(2000年版) 《电子信息系统机房设计规范》 GB 50174-2008 《入侵报警系统工程设计规范》 GB 50394-2007 《视频安防监控系统工程设计规范》 GB 50395-2007 《视频显示系统工程技术规范》 GB 50464-2008 《出入口控制系统工程设计规范》 GB 50396-2007 《住宅区和住宅建筑内光纤到户通信设施工程设计规范》GB 50846-2012 《民用建筑电气设计规范》 JGJ 16-2008 《住宅建筑电气设计规范》 JGJ242-2011 《电力变压器选用导则》 GB/T 17468-2008 《电能质量 供电电压偏差》 GB/T 12325-2008 《电能质量 电压波动和闪变》 GB/T 12326－2008 《电力装置的继电保护和自动装置设计规范》 GB/T 50062－2008 《电力装置的电测量仪表装置设计规范》 GB/T 50063－2008 《电能质量 公用电网谐波》 GB/T 14549-93 《智能建筑设计标准》 GB/T 50314-2006 《地下建筑照明设计标准》 CECS45：92 《人民防空地下室设计规范》 GB 50038-2005 《人民防空工程设计防火规范》 GB 50098-2009 《公共建筑节能设计标准》 GB 50189-2005 《绿色建筑评价标准》 GB/T 50378-2006 《深圳市绿色建筑设计导则 》 实用文档 《深圳市绿色建评价规范》 SZJG30-2009 2、设计范围 本工程设计范围包括红线范围内的如下内容： 2.1、供配电系统设计 2.2、电力及照明（包括智能照明）系统设计 2.3、电气安全（包括防雷接地及等电位连接）设计 2.4、火灾自动报警系统及其联动控制系统设计 2.5、智能化（弱电）系统设计 3、变配电系统 3.1、负荷等级及各类负荷容量 本工程按一类高层建筑设计。 一级负荷：消防控制室、消防水泵、消防电梯、防排烟设施、火灾自动报警、消防联动控制系统、消防广播、电话机房、计算机网络中心、自动灭火系统、应急照明、疏散指示标志和电动防火门、窗、卷帘、阀门等消防用电；走道照明、值班照明、警卫照明、障碍照明用电，安防系统用电，电子信息设备机房用电、客梯用电、排污泵、生活水泵用电。 三级负荷：其它动力负荷及普通照明。 各类负荷总安装容量：16525kW，其中： 住宅：15842kW 商业：683kW（包括空调系统电力） 以上负荷中消防负荷：963 kW ，重要负荷：1614 kW 变压器总安装容量：6630kVA；项目单位面积安装功率：30.8VA/m2 1、2栋：1000kVAx2台 3、4栋：1000kVAx2台 5、6栋：1000kVAx2台 商业：630kVAx1台 发电机安装容量：1614 kW。 实用文档 各部分负荷构成及变压器、发电机选型详见附件：负荷计算书。 3.2、供电电源及电压等级、电源数量（回数）、引入方向、电缆/架空引入等 由白龙路侧市政电缆沟引入一路10kV电源进入项目10kV公共开关房。 3.3、备用电源与应急电源容量确定原则及性能要求，自备发电机启动方式及与市电关系； 应急电源及备用电源：采取一路10kV电源引入，同时考虑设置备用柴油发电机供市电失电情况下消防电力及重要负荷用电，应急照明等采用EPS提供发电机启动过渡时段电力。 自备发电机容量确认原则：按重要负荷及消防负荷两者中之最大者考虑。自备发电机检测到变配电所市电失电后经0~10s延时后，发电机自启动，30s内恢复对消防负荷及重要负荷供电。市电恢复30~60s后，发电机停机，改为市电供电。机组应配备电压自动调整装置、快速自启动装置。发电机电源与市电采用四极PC级开关切换，保证不向市网倒送电。发电机房设储油间，其总储存量不应大于8小时的需要量。 3.4、中、低压供电系统结线形式及运行方式、正常工作电源与备用电源之间的关系，母联开关运行及切换方式；变压器之间低压联络方式；重要负荷的供电方式； 10kV母线采用单母线结线。 低压部分根据负荷性质及小区规划设置四个变配电系统（三个住宅、一个商业）。分别供电给各栋塔楼及地下室负荷用。每个住宅配电系统内设置成组（两台）的变压器，商业配电系统设一台变压器。住宅配电系统低压采用单母线分段形式，低压母线之间设置母联断路器，与两路低压总进线断路器联锁，正常供电时母联断路器断开，两台变压器互为备用。一台变压器检修或故障时断开相应的进线断路器，合上母联断路器，供电给失电母线段上的负荷。消防设备及重要设备用电采用双电源末端切换，电话、网络、监控、重要的设备等极重要负荷除采用双电源外同时配置UPS／EPS电源。 低压供电方式采用放射式结合树干式供电，配电级数不超过三级。 3.5、变、配电站位置、数量、容量等; 本项目共设置一个10kV配电所，三个10/0.4KV变配电室，各配变电所的位置、数量、容量见下表： 实用文档
XX住宅区电气方案设计说明
XX住宅区电气方案设计说明一、设计范围：本工程拟设置以下电气系统：变配电系统；照明系统（含应急照明系统）；防雷接地系统；火灾自动报警系统；各种弱电系统。
二、强电系统1.变配电系统：（1）负荷分级：本工程为二类高层建筑，其中与消防有关的设备为一级负荷，住宅用电为三级负荷，其它为二级负荷。
（2）负荷容量：本设计A型住宅住户按每户8kW设备容量计算，B、C型住宅住户按每户6kW设备容量计算；电梯按每楼每部15kW计算；综合性用房按40W/m2标准设计；地下车库照明按5W/m2标准计算；小区弱电设备按4kW/单元楼计算；小区消防泵、喷淋泵、生活水泵按100kW 计算；小区安防及智能化系统按30kW计算。
小区标称设备功率2439.4kW。
其中二级负荷计算功率140kW。
（3）供电电源：本设计由城市10kV电网引来一路10kV电源回路，二级负荷备用电源采用140kW以上的柴油发电机。
（4）高低压配电系统：本设计在地下车库I区设置一座室内变配电所，所内设置1台SCB9-1000kV A空冷干式变压器一台。
本设计在地下车库II区设置一座室内变配电所，所内设置1台SCB9-1000kV A空冷干式变压器一台。
本设计在地下车库I区设置一座柴油发电机房，所内设置1台发电机额定功率为140kW 的柴油发电机组。
3．应急电源系统：二级负荷的备用电源由自备柴油发电机房提供，二级负荷包括：消防负荷、安防负荷、弱电设备负荷等。
本设计使用的应急照明灯具的备用电源为灯具自带的蓄电池。
4. 防雷接地系统:(1). 本工程按第二类防雷建筑物设置。
(2). 本工程分别设置防直击雷、防侧击雷、防雷电波侵入以及防电磁感应措施。
(3). 本工程接地采用TN-S系统。
三、弱电系统1.本设计弱电系统包括：电话系统、网络系统、有限电视系统、楼宇门户对讲系统、安全防范系统、火灾自动报警系统、地下停车库自动计费系统等。
2.电话系统：（1）本工程范围内住宅用户按每户1门电话设计，综合性用房按100门电话预留，本工程范围内总计电话系统容量400门。
住宅小区10KV供电系统设计
摘要本次设计的课题是住宅小区10KV供电系统的初步设计，该供电系统是有两个配电室和一个开闭所组成的住宅小区专用的降压变电系统，具有10KV和380V 两个电压等级，10KV一侧接与110KV变电站的10KV母线，380V主要用于小区用户的用电。
本次所设计的供电系统是非常重要的，如果系统出故障了，将影响整个住宅小区的供电，所以可靠性要求很高。
所以这次设计必须考虑到供电系统的安全性、可靠性及经济性。
本说明书通过对变电站的主接线设计，短路电流计算，主要电气设备型号和参数的确定，电气设备的动热稳定校验，备用电源的自动投入设计，无功补偿设计，防雷和过电压保护装置的设计较为详细地完成了电力系统中变电站的设计。
本次设计论文是以我国现行的各有规范规程等技术标准为依据，所设计是一次初步设计，根据任务书提供原始资料，参照有关资料及书籍，对各种方案进行比较而得出。
关键词配电室；短路计算；无功补偿；备用电源投入AbstractThe design of this residential area is the subject of the preliminary design of 10KV power supply system, the power distribution system, there are two rooms and an opening and closing a residential area consisting of a dedicated step-down transformer system with 10KV and 380V 2 a voltage,10KV and 110vKV substation side of the access bus 10KV,380V electricity mainly for residential users.The power supply system designed is very important, if the system is broken, the entire residential area will affect the power supply, so the high reliability requirements . Therefore, the design must make into account the power system security, reliability and economy. This manual wiring through the main substation design, short circuit calculation, the main electrical equipment to determine the model and parameters, electrical equipment, the dynamic thermal stability test, automatic backup power supply design, reactive power compensation design, lightning protection and over voltage protection Device completed in detail the design of substations in power system.This design thesis is based on our current norms of order and other relevant technical standards as the basis, the design is a preliminary design, the design is a preliminary design, according to mandate of the original book to provide information, reference information and books, to compare the various programs which have come.Keywords Distribution room; Short-circulation;Reactive power compensation;Backup Power Input目录摘要 (I)Abstract (II)目录 (III)绪论 (1)1．课题背景 (1)2．设计的目的和基本要求 (1)第一章电气主接线的设计 (2)电气主接线设计的重要性 (2)电气主接线设计的重要性 (2)电气主接线设计步骤 (2)开闭所及配电室位置和数量的设计 (2)变电站主变压器的选择 (3)主变压器的选择原则 (3)不变台数确定 (3)主变压器容量的确定 (3)主变压器型号的确定 (4)电气主接线方案的设计 (5)电气主接线的基本形式 (5)各接线的使用范围 (5)供电系统主接线方案的设计 (5)1#配电室主接线的设计 (5)2#配电室主接线的设计 (6)开闭所的设计 (6)本章小结 (6)第二章短路电流计算 (7)短路计算的目的及步骤 (7)短路电力计算的目的 (7)短路电流计算的一般规定 (7)短路电流的计算步骤 (7)短路电流的计算 (8)本章小结 (8)第三章电气设备的选择 (8)电气设备选择的一般条件 (8)按正常工作条件选择 (9)按短路情况校验 (9)各电气设备选择的原则 (10)断路器的选择原则 (10)隔离开关的选择原则 (10)避雷器的配置原则 (11)互感器的选择原则 (11)380V侧设备的选择 (12)本章小结 (14)第四章无功补偿 (14)无功补偿方案设计 (14)提高功率因数的意义 (15)补偿装置的确定 (15)无功补偿容量计算 (15)无功补偿的接线图 (15)本章小结 (16)第五章备用电源自动投入 (16)自动投入装置 (17)自动投入装置的接线要求 (17)自动投入装置的运行 (17)本章小结 (17)结论 (17)参考文献 (19)致谢 (20)绪论1．课题背景随着经济的发展和人民生活水平的提高，对供电质量的要求日益提高。
住宅楼电气设计说明
电气方案说明本工程在电气设计上，采用各种新技术，设置了各种现代化系统，以保证使用上更安全和节能，满足建筑的需要，本工程共设置以下几个系统：一、供配电系统本工程按二级负荷的要求供电，由室外箱式变压器提供各幢住宅220V/380V电源。
本工程初估用电量总共为1265kV A，设置4台500kV A箱式变压器。
采用放射式与树干式相结合的方式向各用电设备供电，配电线路在设计上，应急用电与正常用电分开，重要的场所、消防设备采用双电源末端切换方式供电。
二、照明系统本工程各场所的照度标准按《建筑照明设计标准》（GB50034-2004）选取，照明光源以细管径节能荧光灯、紧凑型节能灯为主，灯具选用高效节能灯具，满足节能要求。
除正常照明之外，在网络中心等特别重要场所，走道、疏散楼梯间、主要设备机房及所有公共区域设置应急照明，疏散诱导照明等。
三、防雷接地系统按《GB50057－94》（2000年版），本工程均属第三类防雷建筑物。
拟在屋顶檐口或女儿墙顶设一圈避雷带，并在屋面上装设不大于20m ×20m的网格作为接闪器。
利用柱内主钢筋作为引下线，引下线间距不大于25m。
为防止雷击电磁脉冲，在向信息电子设备供电的总，分配电箱内均装设电涌保护器。
在弱电机房实行等电位连接。
本工程采用联合接地装置。
防雷接地、配电房接地、弱电系统接地均利用钢筋混凝土基础作接地装置，总接地电阻值不大于1欧姆。
本工程低压配电系统的接地形式为TN－C－S型。
四、安全技术防范系统根据《安全防范工程技术规范》GB50348-2004和本建筑的功能特点，运用计算机技术、通信报警手段、视频监控技术系统等组成综合安全技术防范体系。
本系统由视频安防监控系统、出入口控制系统（门禁管理系统）、入侵报警系统、无线对讲系统等组成。
安全防范系统的监控中心设在一层，与消防控制室合用一室，以便于消防安防的集成建设。
五、有线电视系统电视信号来自城市有线电视HFC宽带接入网系统、自办节目、卫星信号等。
电气初步设计说明
第十章电气设计说明一、设计依据：1、建筑专业提供的作业图；2、甲方提供的设计任务书及设计要求；3、建筑、给排水、暖通空调专业提供的设备用电需求及控制要求；4、国家现行的有关规范、标准、行业及地方的标准、规定；《供配电系统设计规范》 GB 50052-2009《低压配电设计规范》GB 50054-2011《20KV及以下变电所设计规范》GB50053-2013《建筑设计防火规范》GB 50016-2014《建筑物防雷设计规范》 GB 50057-2010《建筑物电子信息系统防雷技术规范》GB50343-2012《建筑照明设计标准》GB50034-2013《民用建筑电气设计规范》JGJ 16-2008《智能建筑设计标准》GB 50314-2015《综合布线系统工程设计规范》GB 50311-2016《火灾自动报警系统设计规范》GB50116-2013《青海省绿色建筑设计标准》DB63/T1340-2015其它有关国家及地方的现行规程、规范及标准。
二、设计范围：本工程电气设计包括以下内容:低压电力配电系统；照明系统；防雷、接地及安全措施系统；有线电视系统；通信网络系统、综合布线系统；三、配电系统1.供电电源：根据设计资料收集情况，本工程所在园区现有科技馆新建箱变630KVA，供科技馆及本楼配电。
科技馆电气容量为307KW,本工程用电为90KW,变压器总容量为397KW,变压器负载率为74%。
2.功率因数补偿：在箱变低压侧设功率因数集中自动补偿装置，电容器组采用自动循环投切方式，要求补偿后的功率因数不小于0.9。
3.谐波治理：由于谐波分布的多边性和谐波工程计算的复杂性，要求箱变预留滤波设备平面安装位置，待系统运行后对谐波进行实测和分析，根据实际情况采取相应有效的谐波治理措施。
变频等设备谐波含量超出标准者，就地设谐波吸收装置。
4.计量：本工程在配电室内设置总计量，一层分计量。
四、负荷分级1．负荷等级:本工程按三级负荷供电。
