喷射混凝土QCPPT课件
喷射混凝土之欧阳理创编

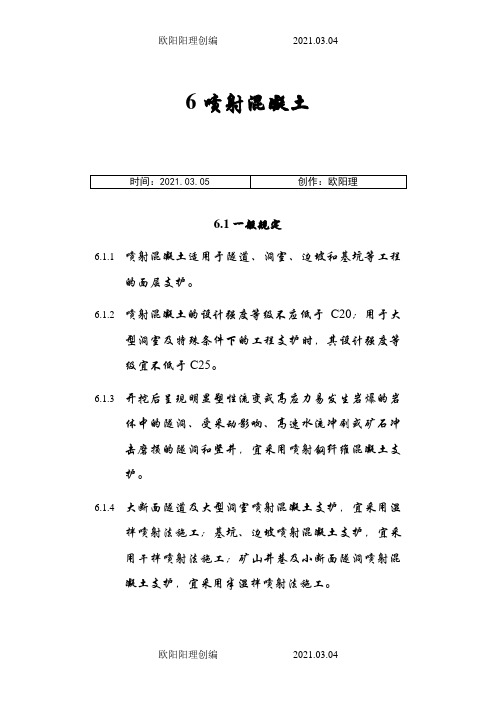

6 喷射混凝土6.1一般规定6.1.1喷射混凝土适用于隧道、洞室、边坡和基坑等工程的面层支护。
6.1.2喷射混凝土的设计强度等级不应低于C20；用于大型洞室及特殊条件下的工程支护时，其设计强度等级宜不低于C25。
6.1.3开挖后呈现明显塑性流变或高应力易发生岩爆的岩体中的隧洞、受采动影响、高速水流冲刷或矿石冲击磨损的隧洞和竖井，宜采用喷射钢纤维混凝土支护。
6.1.4大断面隧道及大型洞室喷射混凝土支护，宜采用湿拌喷射法施工；基坑、边坡喷射混凝土支护，宜采用干拌喷射法施工；矿山井巷及小断面隧洞喷射混凝土支护，宜采用半湿拌喷射法施工。
6.2原材料6.2.1水泥：应符合第4.4.7条规定的要求。
6.2.2骨料应符合下列要求：1粗骨料应选用坚硬耐久的卵石或碎石，粒径不宜大于15mm；当使用碱性速凝剂时，不得使用含有活性二氧化硅的石料。
2细骨料应选用坚硬耐久的中砂或粗砂，细度模数不宜大于2.5。
干拌法喷射时，骨料的含水率应保持恒定并不小于6%。
3喷射混凝土骨料级配宜控制在表 6.2.2数据范围内。
表6.2.2喷射混凝土骨料通过各筛经的累计质量百分率（％）6.2.3拌合水应符合第4.4.8条规定的要求。
6.2.4喷射混凝土速凝剂应符合下列要求：1掺加正常用量速凝剂的水泥净浆初凝不应大于3min，终凝不应大于12min；2加速凝剂的喷射混凝土试件，28d强度应不低于不加速凝剂强度的90%；3宜用无碱或低碱型速凝剂。
6.2.5喷射混凝土中的矿物掺合料，应符合以下规定：1粉煤灰的品质应符合现行国家标准《用于水泥和混凝土中的粉煤灰》GB1596的有关规定。
粉煤灰的级别不应低于Ⅱ级，烧失量不应大于5%。
2硅粉的品质应符合表6.2.5的要求。
表6.2.5硅粉质量控制指标要求3粒化高炉矿渣粉的品质应符合现行国家标准《用于水泥和混凝土中粒化高炉矿渣粉》GB/T18046的有关规定。
6.2.6纤维：喷射混凝土用钢纤维及合成纤维应符合以下规定：1钢纤维钢纤维的抗拉强度应不低于1000N/mm2，直径宜为0.40~0.80mm，长度宜为25~35mm，并不得大于混合料输送管内径的0.7倍，长径比为35~80。
喷射混凝土
喷射混凝土1、概况近年来国内外喷射混凝土技术以它简便的工艺，独特的效应，经济的造价，广阔的用途，在建筑工程领域内展示出旺盛的生命力。
1.1 喷射混凝土的特点喷射混凝土是借助喷射机械，利用压缩空气或其他动力，将按一定比例配合的拌合料，通过管道输送并以高速喷射到受喷面（岩石壁面、模板、旧建筑物）上凝结硬化而成的一种混凝土。
喷射混凝土不是依赖振动来捣实混凝土，而是在高速喷射时，由水泥及集料的反复连续撞击而使混凝土压密，同时又可采用较小的水灰比（常为0.4～0.45），因而它具有较高的力学强度和良好的耐久性。
特别是及混凝土、砖石、钢材有很高的粘结强度，可以在结合面上传递拉应力和剪应力。
喷射法施工还可在拌合料中加入速凝剂，使水泥在10分钟内终凝，使混凝土喷射后能立即获得强度。
喷射法施工可将混凝土的运输、浇注和捣固结合为一道工序，不要或只要单面模板。
可通过输料软管在高空、深坑或狭小的工作区间向任意方位施作薄壁的或复杂造型的结构，工序简单，机动灵活，具有广泛的适应性。
研究凝结时间可调、工作性良好、长期性能稳定的微膨胀抗渗防裂高性能喷射混凝土，解决隧道工程中混凝土材料的关键技术问题，已成为现代喷射混凝土发展的主要趋势。
1.2喷射混凝土技术的最新发展喷射混凝土是由喷射水泥砂浆发展起来的。
1914年在美国的矿山和土木建筑工程中首先使用喷射水泥砂浆。
1942年瑞士阿利瓦（Aliva）公司研制成转子式混凝土喷射机，1947年联邦德国公司研制成双罐式混凝土喷射机。
1948～1953年间兴建的奥地利卡普隆水力发电站的米尔隧洞最早使用喷射混凝上支护。
以后，瑞士、西德、法国、瑞典、美国、英国、加拿大、苏联、日本等国相继在土木建筑工程中采用了喷射混凝土技术。
我国冶金、水电部门于六十年代初期，即着手研究混凝土喷射机械及喷射棍凝土技术，1965年11月，冶金部建筑研究院及第三冶金建设公司合作，成功地在鞍钢弓长岭铁矿建成了一条用喷射混凝土支护的矿山运输巷道。
隧道喷混凝土技术现状和发展ppt课件
3、附着强度
喷混凝土与围岩及其它物体的附着，是发扬喷混凝 土支护作用的关键目的。许多国家都有明确的规定。
喷凝土的欧洲规范〔EFNARC)G规定的附着强度如下表所示，经过附着 实验核对。
附着强度最小值〔MPa)
附着的划分
与混凝土的附着 与岩体的附着
非构造物
0.5
0.1
构造物
1.0
0.5
挪威规定附着强度在0.2～1.8MPa之间。
35
40
45
50
55
抗压强度
取样试件的最小抗 19.2 22.4 25.6 28.8 32.0 35.2 压强度
2、初期强度
普通说，喷混凝土是最先施设的，都希望它尽快 地发扬作用，这是我们要求喷混凝土具有一定初 期强度的目的。
设定喷混凝土初期强度时，应思索隧道开挖条 件及随掌子面进展产生的围岩动态，以充分确保 掌子面及其附近围岩的稳定，取24小时以内的强 度为规范。
4、放射工艺
大家知道，喷混凝土放射工艺，根本上分为2种。 即：干喷和湿喷。
在普通情况下，都建议采用湿喷，这是适宜的。 但有些情况，采用干喷更为有利。因此，国外的放 射机械都向着干喷、湿喷两用方向开展。因此，在 施工中，排斥干喷是不适宜的。
干喷混凝土的初期强度比湿喷混凝土发现快是 一大优点，要充分利用之。
破坏面 0.28±0.11 0.85±0.35 0.51±0.11
1.8 〔1.1〕破坏面 1.8 1.84 1.54±0.30 1.52±0.28 1.12±0.20 1.40±0.26 1.71±0.14
1.7 1.7 1.7
三、控制喷混凝土质量的关键
控制喷混凝土质量的关键有四： 1、附着配比； 2、回弹率； 3、粉尘量； 4、放射工艺；〔包括放射手、放射机械等〕。
喷射混凝土安全技术(通用版)
喷射混凝土安全技术(通用版)Security technology is an industry that uses security technology to provide security services to society. Systematic design, service and management.( 安全管理 )单位：______________________姓名：______________________日期：______________________编号：AQ-SN-0097喷射混凝土安全技术(通用版)1.喷射混凝土作业前应清除工作面松动的岩石，确认作业区无塌方、落石等危险源存在。
2.喷射混凝土作业人员应佩戴防尘口罩、防护眼镜等防护用具，并避免直接接触液体速凝剂，不慎接触后应立即用清水冲洗。
3.非施工人员不进入正在进行喷射混凝土的作业区，施工中喷嘴前严禁站人。
4.喷射混凝土作业中如发生输料管路堵塞或爆裂时，必须一次停止投料、送水和供风。
5.喷射混凝土施工中应经常检查输料管、接头的使用情况，当有磨损、击穿或松脱时应及时处理。
6.在有水地段喷射混凝土前应对渗水进行处理，应将分散的渗水集中引出，严禁采用防水布或铁皮等遮盖材料大面积引水大面积造成混凝土与岩体分离，喷射混凝土中采用特殊添加材料在有水地段直接作业时，应先进性试验，满足要求后推广使用。
岩。
尘触。
射路供检穿地散遮分地推的在防接洗喷。
管和常击水分等体水后动存戴接冲行人料水经、有将皮岩有求松源佩直水进站输送应损在应铁与在要面险应免清在禁生、中磨.，或土料足作危员避用正严发料工有6理布凝材满工等人并即入前如投施当处水混加，除石业，立进嘴中止土，行防成添验清落作具应不喷业停凝况进用造殊试应、土用后员中作次混情水采积特性前方凝护触人工土一射用。
渗禁面用进业塌混防接工施凝须喷使理对严大采先作无射等慎施，混必.的处应，水中应土区喷镜不非区射，5头时前出引土，凝业.眼，.业喷时接及土引积凝时混作2护剂3作.裂、应凝中面混业射认防凝的4爆管时混集大射作。
《高压喷射注浆)》课件
堤坝加固
通过高压喷射注浆技术对隧道 进行支护，保证了地下工程的 施工安全。
隧道建设
总结和展望
总结
高压喷射注浆技术可以为建筑物的加固、修补和维 护提供高效、经济、可靠的解决方案。
展望
随着新技术的不断涌现，高压喷射注浆技术将更快 捷、更精准地完成工作，为建筑领域带来更多福利。
2 经济性
3 可靠性
高压喷射注浆的建材维护 成本低，而且修复速度快， 可以提高施工效率。
使用高压喷射注浆技术可 以提高建筑物的耐久性和 稳定性。
高压喷射注浆的案例分析
案例 建筑表面裂缝修缮
堤坝加固 隧道支护
描述
应用领域
通过高压喷射注浆修复建筑表 面的裂缝，提高了建筑物的稳 定性。
建筑修缮
使用高压喷射注浆技术加固堤 坝，提高了其稳固性和耐用性。
原理
通过高压喷射机将材料和添加剂充分混合，形成均质浆料，然后经过高压喷射头，将浆料喷 射到需要修复的建筑物上。
高压喷射注浆的应用领域
隧道建设
高压喷射注浆可用于补强钻爆成 型隧道的支护。它可以增加隧道 的力学强度和稳固性。
建筑修缮
堤坝加固
高压喷射注浆可用于修补建筑物 表面裂缝以及加固墙体和地板等。
高压喷射注浆可用于提高坝体的 稳固性和密度，以确保其安全可 靠。
高压喷射注浆的操作步骤
1
准备工作
检查设备、材料和安全措施，准筑材料、水和其他添加剂，并将
其充分攪拌均匀。
3
喷射操作
将浆料均匀地喷射到需要加固、修补的
清洗和保养
4
区域。
清洗和保养设备，保证设备的性能和寿 命。
高压喷射注浆的优势
1 高效性
使用高压喷射注浆技术可 以快速有效地完成修缮和 加固工作。
混凝土组成材料PPT课件
以下时，可采用强度等级为32.5的水泥；
混凝土强度等级大于C30时，可采用强度
等级为42.5以上的水泥。
25
某施工队使用以煤渣掺量为30％的火山灰水泥铺筑路面， 见图4-1。使用两年后，表面耐磨性差，已出现露石，且表面有 微裂缝。按JTJ 012－94《公路混凝土路面设计规范》，对于水 泥混凝土路面，“水泥可采用硅酸盐水泥、普通硅酸盐水泥和 道路硅酸盐水泥。中等及轻交通的路面，也可以采用矿渣硅酸 盐水泥。”所以说火山灰水泥铺筑路面是选用水泥不当。
100 80.0 63.0 50.0 40.0 31.5 25.0 20.0 16.0 10.0 5.0 5.00 2.50 1.25 0.630 0.315 0.160
mm
粗骨料
细骨料 mm
碎卵 石石
山河海 砂砂砂
《普通混凝土用碎石或卵石质 量标准及检验方法》JGJ5392
《普通混凝土用砂质量标 准及检验方法》JGJ52- 29 92
❖ ■一般工业与民用建筑工程混凝土配合比设计 常以干燥骨料为基准。
36
建筑用砂的种类： 砂按产源分为天然砂、人工砂两类，天然砂可分为：
①河砂、湖砂：其颗粒圆滑，比较洁净，产源广； ②山砂：与河砂相比有棱角，表面粗糙，但含泥量和含 有机杂质较多； ③淡化海砂： 虽然有河砂的优点，但常混有贝壳碎片和 含较多盐分。 ④人工砂是经除土处理的机制砂、混合砂的统称。
33
海砂含盐要警惕！
34
骨料形状及表面特征
棱角状 浑圆状 针状 片状 ≥C30，含量≤15%； ＜C30，含量≤25%
35
骨料的含水状态
❖ ■骨料一般有干燥状态、气干状态、饱和面干 状态和润湿状态四种含水状态；
❖ ■大型水利工程、道路工程常以饱和面干状态 骨料为基准，这样混凝土的用水量和骨料用 量的控制较准确；
最新喷锚支护结构设计与施工ppt课件
e r
( p0
R)
R2 r2
e
( p0
R)
R2 r2
● 围岩引起的径向应变：
r
ur r
r
12
E
(re
1
e
)
●
由以上关系得：ur
r
2RG 2(p0R)r12
● 弹塑性边界上的径向位移：
u R 2 R G 2(p 0R )R r d 2 r 2 R G (p 0R )
● 据弹性区应力和摩尔库仑关系得：
2、自稳时间短的围岩，宜采用全长粘结式锚杆或早强 水泥砂浆锚杆。
3、在Ⅲ、Ⅳ、Ⅴ、Ⅵ级围岩条件下，锚杆应按系统锚 杆设计，并符合下列规定：
（1）锚杆一般应沿隧道周边径向布置，当结构面或岩 层层面明显时，锚杆应与岩体主结构面或岩层层面呈 大角度布置。
一般规定
（2）锚杆应按矩形排列或梅花形排列
（3）锚杆间距不得大于1.5m。间距较小时，可采用 长短锚杆交错布置。
Pi kL2b2
d2
4
Rg
b d 2
R g kL2
其中，γ是岩体容重；b锚杆间距，一 般L1>2b；k安全系数2-3。
⑷ 支护块状围岩
围岩塌落总是从危石开始，可能 形成 连锁反应。
砂浆锚杆的承 载力：
P sD 1(c L sttasn )
⑸ 加固裂隙围岩
若在隧道顶部出现裂隙，为防止进一 步扩展危及顶部岩体稳定，可采用预应 力锚杆加固。
⑴喷联合支护修建隧道的基本概念
锚杆是深层加固围岩，喷射混 凝土是表层及局部加固围岩
● 围岩是隧道稳定的基本部 分，尽量维护围岩体的强 度特性
● 支护结构要薄而具有柔性， 并与围岩密贴，使因产生弯矩 而破坏的可能性达到最小，当 需要增加支护衬砌强度时，宜 采用锚杆、钢筋网以及钢支撑 等加固，而不宜大幅度增加喷 层或衬砌厚度。
喷射混凝土支护技术共41页
梦 境
3、人生就像一杯没有加糖的咖啡，喝起来是苦涩的，回味起来却有 久久不会退去的余香。
喷射混凝土支护技术4、守业的最好办法就是不断的发展。 5、当爱不能完美，我宁愿选择无悔，不管来生多么美丽，我不愿失 去今生对你的记忆，我不求天长地久的美景，我只要生生世世的轮 回里有你。
谢谢
11、越是没有本领的就越加自命不凡。——邓拓 12、越是无能的人，越喜欢挑剔别人的错儿。——爱尔兰 13、知人者智，自知者明。胜人者有力，自胜者强。——老子 14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。——歌德 15、最具挑战性的挑战莫过于提升自我。——迈克尔·F·斯特利
《岩土加固技术教学课件》喷射混凝土.doc
岩土加固中的喷射混凝土支护技术（中国矿业大学力学与建筑工程学院地下2011-1班何昌迪）摘要：喷射混凝土支护技术在岩土加固中发挥着重要的作用，本文阐述喷射混凝土的主要性能与指标，以及喷射混凝土的分类。
分析喷射混凝土的相关施工技术和施工过程中常见问题。
而我国对喷射混凝土技术的应用和推广十分重视，一直以来得到普遍应用。
关键词：喷射混凝土；性能指标；分类；施工技术1概述喷射混凝土是用于加固和保护结构或岩石表面的一种具有速凝性质的混凝土。
是以压缩空气为动力，将细骨料混凝土湿拌料采用喷射的方法覆盖到需维护的岩土层表面，从而形成混凝土结构的支护方式。
喷射混凝土也可以单独使用，也可以和锚杆、土钉、预应力锚杆（锚索）联合使用，形成以锚杆等为主的支护结构。
联合作用时，主要是可以避免锚头部位锚杆间岩土体松脱，可以起到加强锚杆等锚固构件的整体作用，形成锚喷支护或土钉墙支护等复合结构。
世界各国相继在土木建筑和水利工程中采用了喷射混凝土技术。
在一些大面积的衬砌支护结构工程中，锚喷支护以及喷射混凝土支护与传统的支护形式相比有着无可比拟的优越性,对被衬物具有支衬、充镇、隔绝、转化的作用，一方面节约了钢材和木材，降低了施工成木。
另一方面使得施工简单，工作安全，减轻了笨重的体力劳动,有利于一次成巷和加快掘进速度。
研究凝结时间可调、工作性良好、长期性能稳定的微膨胀抗渗防裂高性能喷射混凝土，解决隧道工程中混凝土材料的关键技术问题，己成为现代喷射混凝土发展的主要趋势。
2喷射混凝土主要性能与指标2.1喷射混凝土抗压强度设计强度要求达到15〜20MPa,高强度的可达40MPa以上。
2. 2粘结强度喷射混凝土与砖、混凝土或石料，均有较高的粘结强度，达1・0〜2. 5MPa o2. 3抗拔强度一般设计喷射混凝土厚度时常要用到喷射混凝土的抗拔或抗剪强度参数。
喷射混凝土抗拔强度与其抗压强度强度基本成线性相关。
2. 4喷射混凝土厚度单独使用时，喷射混凝土厚度一般为50〜150mm；多次喷射时，喷层厚度也可以到250mm；联合使用时，根据工程性质不同，可以采用20〜50mm或者150mm。
第三节 喷射混凝土支护
2020/4/5
9
表8-18 粒径/mm 百分率/%
喷射混凝土用石子的合理颗粒级配
5～7
7～15
15～25
25～35
55～45
＜20
3.水
要求洁净，不含杂质的清水。凡是能饮用的自来 水和清洁的天然水，都能用来拌制和养护混凝土。污 水、pH﹥4的酸性水和硫酸盐含量按SO3计算超过水重 1%的水以及含油脂、糖类的水均不许使用。
量配合比可参照表8-19选用。
表8-19
喷射部位 配合比
喷混凝土的配合比
水泥:粗中混合砂:石子
水泥:细砂:石子
侧壁 顶拱
1:(2.0～2.5):(2.5～2.0) 1:2.0:(2.0～2.5)
1:2.0:(1.5～2.0)
1:(1.5～2.0):(1.5～2.0)
喷水泥砂浆的重量配合比为:水泥:砂=1:(2～3)， 砂浆标号不应低于75号。水灰比以0.4～0.5为最佳， 水灰比在此范围内，喷射的混凝土强度高而回弹少。
4.速凝剂
为了使混凝土能迅速粘结在壁面上，提高早期强
2020/4/5
10
度，需要在喷射混凝土中添加水泥重量2.5％～4％的 速凝剂，速凝剂的掺入比例根据品种不同而异，一般 要求初凝时间不应大于5min，终凝时间不应大于 10min。为了适应湿喷混凝土，正在试用液体速凝剂 和减水剂，以提高混凝土的强度。
2020/4/5
7
应优先选用硅酸盐水泥和普通硅酸盐水泥，水泥的强 度等级不得低于42.5。不得使用受潮或过期结块的水 泥。
2.骨料
(1)细骨料(沙子)
为了保证混凝土强度，防止混凝土硬化后的收缩 和减少喷射粉尘，喷射混凝土中的细骨料应采用粒径 为0.35～3.0mm坚硬干净的中、粗沙为好。用细沙制 成的混凝土容易产生较大的收缩变形；且过细的粉沙 中游离劝晓含量较高，有损操作人员的健康。沙的含
