外墙脚手架搭设施工方案

外墙脚手架搭设施工方案

外墙脚手架搭设施工方案1. 简介外墙脚手架是在高层建筑施工过程中常用的一种搭设设施,用于支撑工人及材料在建筑外墙上进行施工作业。

本文档将详细介绍外墙脚手架的搭设施工方案。

2. 工程准备在搭建外墙脚手架之前,需要进行一系列的工程准备,包括材料采购、施工方案编制、搭设计划制定等。

2.1 材料采购外墙脚手架的主要材料包括钢管、扣件、横梁、纵梁、搁板等。

在进行材料采购时,需要根据实际工程需求确定材料规格及数量,并确保选购到符合国家标准的质量可靠的材料。

2.2 施工方案编制根据具体的建筑结构和工程要求,编制外墙脚手架的施工方案。

施工方案需包括脚手架的布置方式、搭设顺序、安全措施等,并符合相关法律法规的要求。

2.3 搭设计划制定根据工期及施工方案,制定外墙脚手架的搭设计划。

搭设计划需要考虑施工顺序、人员配备、材料准备等因素,以确保施工进度的合理安排。

3. 施工步骤3.1 地基处理在搭设外墙脚手架之前,需要对施工现场的地基进行处理,以确保地基的平整度和承重能力。

根据地基情况,可采取填筑、夯实等方式进行处理。

3.2 搭设支撑系统首先搭设外墙脚手架的支撑系统,包括横梁、纵梁等构件的安装。

在安装过程中,需要严格按照施工方案进行,确保支撑系统的稳定性和安全性。

3.3 安装钢管和扣件在支撑系统搭设完成后,开始安装钢管和扣件,构成脚手架的主体结构。

钢管和扣件的安装需要按照一定的间距和连接方式进行,以确保整个脚手架的稳定性。

3.4 安装搁板和围护网在主体结构搭设完成后,安装搁板和围护网,以提供施工作业时的安全保护措施。

搁板的安装需牢固可靠,围护网的设置要符合相关安全标准。

3.5 检查和固定完成脚手架的搭设后,对整个脚手架进行检查,确保各部件的牢固性和稳定性。

同时,对脚手架进行必要的固定,以防止脚手架在施工过程中发生位移或倾覆。

4. 安全措施在进行外墙脚手架搭设过程中,需严格遵守相关安全规范,同时采取必要的安全措施,以确保工人的人身安全和施工质量。

地下室外墙脚手架搭设方案

地下室外墙脚手架搭设方案

目录第一章编制依据本工程施工组织设计本工程施工设计图纸钢管脚手架安全技术规范JGJ130-2001;建筑施工手册第四版缩印本建筑施工安全技术手册建筑地基基础设计规范GB 50007-2002建筑结构荷载规范GB 50009-2001钢结构设计规范GB 50017-2003第二章工程概况西安首创国际城二期工程,西侧文景路,南侧为凤城十一路,交通便利,本工程总建筑面积,地下1层,地上34层;建筑总高度; A1楼基底标高、A2基底标高、A3楼基底标高,A4楼基底标高, A9楼基底标高,肥槽底部宽度为800mm;基底外墙外挑抗压板宽度;第三章施工部署本工程拟在地下结构施工期间,在肥槽内搭设双排脚手架,作为地下结构施工阶段的操作架;立杆纵向间距1050mm、横向间距1500mm,大小横杆步距1800mm,内排架架体距墙300mm;由于本工程基础筏板向外悬挑,所以架子的搭设在待筏板砼施工完毕并终凝后开始,落于底部范围外肥槽回填土上的架体基础一定要处理到位,脚手板铺设到位;施工准备3.1.1技术人员仔细审阅图纸,弄清各外墙部位的尺寸关系、标高、各专业预留洞口的大小、数量和位置;做好特殊部位的节点设计;3.1.2认真编制施工方案,向施工人员进行技术交底、操作工艺、质量标准和安全注意事项的交底;3.1.3编制好架子材料计划见下表;3.1.4提前做好钢管、方木、脚手板、扣件、密目网、安全网等主要材料的进场工作;材料进场由质检员、工长严格检查,凡平整度、弯曲度、尺寸偏差超过规范标准的一律不得使用,经检查合格的构、配件,应按品种、规格分类,堆放整齐、平稳,堆放场地不得有积水;3.1.5脚手架搭设前,清除场地障碍物、杂物,平整搭设场地,夯实基土,作好排水工作,并使排水畅通;劳动力准备为了优质高效地组织好架子工程施工,选派有16名有多年施工经验、并持有特殊工种上岗证的熟练工进场;进场后由栋号长、技术员对架子工进行交底,提出技术、质量、安全等要求;第四章施工方法材料选用4.1.1钢管的选用4.1.1.1新钢管有产品质量合格证,质量检验报告;4.1.1.2钢管应采用现行国家标准直缝电焊钢管GB/T13793或低压流体输送用焊接钢管GB/T3092中规定的3号普通钢管,其钢管材质符合碳素结构钢GB/T700中Q235-A级钢的规定;钢管采用外径48mm,壁厚3.5mm的焊接钢管,每根钢管的最大质量部应大于25kg;4.1.1.3钢管表面应平直光滑,不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道;钢管必须涂有防锈漆,钢管两端面切斜偏差不超过1.7mm,锈蚀深度不超过0.5mm,端部弯曲l≤1.5m,弯曲值≤5mm,立杆长3-4m弯曲不超过12mm,立杆长4-6m弯曲不超过20mm;4.1.1.4钢管上严禁有孔或在钢管上打孔;4.1.2扣件的选用扣件应采用可煅铸铁制作,其材质应符合现行国家标准钢管脚手架扣件GB15831的规定;新扣件应有生产许可证、法定检测单位的测试报告和产品合格证;扣件有裂缝、变形的严禁使用,出现滑丝的螺栓必须更换;扣件均应进行防锈处理;扣件在螺栓拧紧扭力矩达时,不得发生破坏;4.1.3脚手板的选用木脚手板厚度不小于50mm,宽度不小于200mm,Ⅱ级材质,两端应各设直径为4mm的镀锌钢丝箍两道,腐朽、开裂的不得使用;施工方法4.2.1 铺设垫板,垫板应准确地放在定位线上,同时垫板必须铺放平稳,不得悬空,垫板采用200宽,50厚木板,垫板长度不小于2跨立杆间距;4.2.2 脚手架搭设顺序如下:放置横向扫地杆→立杆→纵向扫地杆→第一步纵向水平杆→第一步横向水平杆→连墙件或加抛撑、剪刀撑→第二步纵向水平杆→第二步横向水平杆→依次进行;4.2.3 立杆搭设要求4.2.3.1脚手架立杆搭设的尺寸,立杆横距lb 为,立杆纵距la为;4.2.3.2搭设立杆时,相邻立杆的接头应错开不同步距内,各接头中心至主节点的距离不大于步距的1/3,立杆接头必须采用对接扣件连接,严禁将外径48mm 与51mm的钢管混合使用,两相邻接头在竖直平方向错开,高差不应小于500mm;4.2.3.3搭设立杆时,应每隔6跨设置一根抛撑,支撑在肥槽边坡;4.2.4.4脚手架必须设置纵、横向扫地杆;纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上;横向扫地杆用直角扣件固定在紧靠纵向扫地杆下方的立杆上;4.2.4 搭设纵、横向水平杆的要求;4.2.4.1 纵向水平杆间距h为,横向水平杆间距不大于,作业层横向水平杆间距不大于0.75m;4.2.4.2纵向水平杆设于横向水平杆之下,在立杆的内侧,其长度不小于3跨,并采用直角扣件与立杆扣紧;采用对接扣件连接,对接接头应交错布置,两根相邻纵向水平杆的接头不设在同步同跨内,相邻接头水平方向错开距离不小于500mm,各接头中心至最近主节点的距离不大于纵距的1/3;一根纵向水平杆的两端允许偏差±20mm,同跨内两根纵向水平杆高差允许偏差±10mm;4.2.4.3 每一主节点处必须设置一根横向水平杆,并用直角扣件扣接且严禁拆除,主节点处两个直角扣件中心距不大于150mm;靠墙一端的外伸长度200mm,小横杆至墙装饰面的距离不大于100mm,伸出外立杆150mm;4.2.4.4 操作层上非主节点处的横向水平杆根据支撑脚手板的需要等间距设置,最大间距不得大于柱距的1/2;4.2.4.5 本工程外脚手架的同一步纵向水平杆,用直角扣件与内外角部立杆固定,在端部每步均设抱柱杆与暗柱相连;4.2.5 剪刀撑沿脚手架两端和转角处起,连续设置,保证整体结构不变形,每道剪刀撑宽度不小于4跨,且不小于6m,与地面的倾角在45°至60°之间;当倾角为45°时剪刀撑跨越立杆根数最多不超过7根立杆;当倾角为60°时剪刀撑跨越立杆根数最多不超过5根立杆;剪刀撑斜杆的接长采用三只旋转扣件搭接,接头长度不小于500mm;剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立柱上,旋转扣件中心线距主节点的距离不应大于150mm;剪刀撑的斜杆除两端用旋转扣件与脚手架的立杆或大横杆扣紧外,在其中间还要增加2~4个扣结点;4.2.6 铺设脚手板的要求4.2.6.1 采用木脚手板,均满铺、铺稳,靠墙一侧离墙面距离不应大于150mm;4.2.6.2 脚手板设置在三根横向水平杆上,并应将脚手板两端与其可靠固定,以防倾翻;4.2.6.3脚手板对接平铺时,接头处必须设两根横向水平杆,脚手板外伸长应在130~150mm,两块脚手板外伸长度的和不应大于300mm;脚手板搭接铺设时,接头必须支在横向水平杆上,搭接长度大于200mm,并伸出横向水平杆的长度不应小于100mm;4.2.6.4 脚手架的探头长度应取150mm,并采用直径 3.2mm的镀锌钢丝固定在支撑杆上,在拐角、斜道平台口处的脚手板,应与横向水平杆可靠连接,以防止滑动;4.2.6.5作业面铺设一层脚手板,翻转使用;主楼脚手板每隔四层宜铺设一层,固定不动,防止事故的发生;4.2.7作业层、斜道栏、挡脚板等应搭设在外立杆的内侧,上栏杆的高度应为1.2m,挡脚板高度不应小于180mm,中栏杆居中布置;4.2.8 扣件安装要求4.2.8.1 扣件规格必须与钢管外径相同;4.2.8.2 扣件螺栓拧紧扭力矩不应小于40Nm,并不大于65Nm;4.2.8.3 主节点处固定横向水平杆或纵向水平杆、剪刀撑、横向支撑等扣件的中心线距主节点的距离不应大于150mm;4.2.9.4 对接扣件的开口应朝上或朝内;4.2.8.5 各杆件端头伸出扣件盖板边缘的长度不应小于100mm;4.2.9安全网的要求本工程使用扣件钢管脚手架,必须立挂密目安全网,沿外架子内侧进行封闭,安全网之间必须连接牢固,并与架体固定,在距地面4m高处设置首层水平网,层间网自首层网每隔3层设一道;4.2.10马道搭设要求4.2.10.1在基坑边坡搭设马道,马道搭设采用L型搭设;本工程马道为人行使用;4.2.10.2马道宽1m,坡度1:4,平台外围设180mm高挡脚板,1.2m高二道护身栏杆,四周按要求设置剪刀撑和水平斜撑;4.2.10.3马道部位必须设置连墙件,连墙件应设置在马道的中部竖线上,根据基坑最深处深度为7m,连墙件高度方向每隔3m,长度方向每隔4m设置一道,连墙件与钉入护壁内的锚杆相连;护壁内的锚杆为2m长的钢管钉入护壁不小于1m 长;4.2.10.4脚手板铺设时,应在横向水平板下设纵向支托杆,间距500mm;脚手板采用搭接,下面板头压上面板头,板头凸棱处用三角木填补,接头部位用双横杆;脚手板上每隔250-300mm设一根防滑木,木条厚度为20-30mm;脚手架的拆除4.3.1:拆除前准备工作4.3.1.1全面检查脚手架的扣件连接、连墙件、支撑体系等是否符合构造要求, 将松动处予以加固,再拆除;以免下部松动构件突然坠落;4.3.1.2补充完善方案中的拆除顺序和措施,经主管部门批准后方可实施;4.3.1.3由工程负责人进行拆除安全技术交底;4.3.1.4清除脚手架上杂物及地面障碍物;4.3.2脚手架拆除:4.3.2.1拆除作业必须由上而下逐层进行,严禁上下同时作业;4.3.2.2连墙件必须随脚手架逐层拆除,严禁先将连墙件整层或数层拆除后再拆脚手架;分段拆除高差不应大于两步,如高差大于两步,必须增设连墙件加固;4.3.2.3当脚手架拆至下部最后一根长立杆的高度时,现在适当位置搭设临时抛撑加固后,在拆除连墙件;4.3.2.4脚手架分段、分立面拆除时,对不拆除的脚手架两端设置连墙件及横向斜撑;4.3.2.5在拆除过程中,凡是已经卸松的杆、配件应及时拆除运走,避免扶靠松动的杆件;拆下的杆、配件严禁抛掷;禁止单人进行拆除较重杆件等危险性工作;第五章质量标准构架结构符合相应规范的规定及本方案的设计要求,个别部位的尺寸变化应在容许的调整范围之内;节点连接可靠;扣件的拧紧程度控制在扭力距达到40~65N·m;立杆垂直度允许偏差要≤L/300;且应同时控制其最大垂直偏差值≤70mm;纵向水平杆的水平偏差应≤L/250,且全架长的水平偏差值应小于50mm;地基基础表面坚实平整,不积水,垫板不晃动,底座不滑动,深降允许偏差-10mm;步距、排距允许偏差正负10mm,柱距允许偏差正负20mm;脚手板、安全防护措施符合本方案要求;第六章脚手架使用与拆除脚手架的使用6.1.1作业层架上施工荷载人员、材料和机具重量不得超过以下规定值:结构施工时为m2270Kg/m2,装修施工时为m2200Kg/m2;6.1.2在架面上设置的材料应码放整齐稳固,不影响施工操作和人员通行;6.1.3严禁在架上奔跑、戏闹,注意自我安全和他人的安全,严禁攀脚手架上下;6.1.4操作层使用时不得超载,不得将模板、支撑、缆风绳、泵送砼及砂浆的输送管等固定在脚手架,严禁任意悬挂起重设备;6.1.5在脚手架使用过程中,禁止拆除杆件和在架子基础内开挖,如需拆除或开挖,必须由技术部门出具加固技术方案;6.1.6每班工人上架作业时,应先检查有无影响安全作业的问题存在,在排除和解决后方可开始作业;6.1.7作业人员在架上的最大作业高度应以可进行正常操作为度,禁止在架板上加垫器物或单块脚手板等方式以增加操作高度;脚手架的拆除6.2.1脚手架拆除应由上而下按层按步拆除,先拆护身栏杆、脚手板和横向水平杆,再依次拆除剪刀撑的上部扣件和接杆;6.2.2拆脚手架杆件,必须由2-3人协同操作,拆除纵向水平杆时,应由站在中间的人向下传递,严禁向下抛掷;6.2.3拆除时划出作业区,周围设围栏或警戒标志,地面设专人指挥,严禁非作业区人员进入危险区域,6.2.4拆除全过程中,应指派1名责任心强、技术水平高的工人担任指挥和监护,并负责拆除材料和监护操作人员的作业;6.2.5已拆下的材料必须及时清理,运至指定的地点码放;6.2.6拆至底部时,应先加临时固定措施后,再拆除;架子拆除时要将安全带系在牢固可靠的地方以防坠落;第七章安全技术要求施工人员必须持证上岗;搭设拆除时,作业人员必须戴安全帽、穿防滑鞋,衣着要灵便等;在2m以上作业时,必须佩戴安全带与已牢固的立、横杆挂牢;作业时思想集中,团结协作,互相呼应、统一指挥,严禁打闹玩笑、酒后上班;脚手架构配件质量合格后方准使用;在脚手架搭设前,操作层施荷前,每搭设10m和达到设计高度等阶段进行检查,发现问题应及时校正;脚手架的搭设质量符合设计要求,经验收合格后方能使用;脚手架接地、避雷措施等应按有关标准执行;五级及级以上大风、雾、雨、雪天停止脚手架作业,雨、雪后上架操作应有防滑措施,应扫除积雪;必须设专人负责对脚手架进行经常检查、保修、记录,有问题及时向上汇报;在脚手架上进行电、气焊作业时,须有防火措施和专人看护;钢丝绳卸荷完成后,要每天对卸荷情况进行检查,对有松动或被破坏的及时进行恢复;第八章环境管理措施脚手架安装拆除时,必须轻拿轻放,对人为活动噪声应有管理制度,特别要杜绝人为敲打、叫嚷、野蛮装卸噪声现象,最大限度的减少噪声扰民;加强对防锈漆的管理,存放于库房内;库房地面必须进行防渗处理;油料储存和使用时,必须防止出现跑、冒、滴、漏现象,避免污染地下水体;必须严格控制作业的时间,晚22时至早6时不得作业,白天施工不超过75分贝,夜间施工不超过55分贝;第九章钢管落地脚手架计算书西安首创国际城二期工程;工程建设地点:凤城十二路;属于结构;地上34层;地下1层;建筑高度:;标准层层高:29m ;总建筑面积:平方米;本工程由西安首创新开置业有限公司投资建设,中国建筑西北设计研究院、中联西北工程设计研究院设计,地质勘察,陕西省工程监理有限责任公司监理,北京城建六建设工程有限公司组织施工;扣件式钢管落地脚手架的计算依据建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001、建筑地基基础设计规范GB 50007-2002、建筑结构荷载规范GB 50009-2001、钢结构设计规范GB 50017-2003等编制;一、参数信息:1.脚手架参数双排脚手架搭设高度为 10 m,立杆采用单立管;搭设尺寸为:立杆的横距为 ,立杆的纵距为,大小横杆的步距为 m;内排架距离墙长度为;大横杆在上,搭接在小横杆上的大横杆根数为 2 根;采用的钢管类型为Φ48×;横杆与立杆连接方式为单扣件;取扣件抗滑承载力系数为;连墙件采用两步三跨,竖向间距 m,水平间距 m,采用扣件连接;连墙件连接方式为双扣件;2.活荷载参数施工均布活荷载标准值: kN/m2;脚手架用途:结构脚手架;同时施工层数:2 层;3.风荷载参数本工程地处陕西西安市,基本风压 kN/m2;风荷载高度变化系数μz 为,风荷载体型系数μs为;脚手架计算中考虑风荷载作用;4.静荷载参数每米立杆承受的结构自重标准值kN/m:;脚手板自重标准值kN/m2:;栏杆挡脚板自重标准值kN/m:;安全设施与安全网kN/m2:;脚手板类别:木脚手板;栏杆挡板类别:栏杆、竹笆片脚手板挡板;每米脚手架钢管自重标准值kN/m:;脚手板铺设总层数:4;5.地基参数地基土类型:素填土;地基承载力标准值kPa:;立杆基础底面面积m2:;地基承载力调整系数:;二、大横杆的计算:按照扣件式钢管脚手架安全技术规范JGJ130-2001第条规定,大横杆按照三跨连续梁进行强度和挠度计算,大横杆在小横杆的上面;将大横杆上面的脚手板自重和施工活荷载作为均布荷载计算大横杆的最大弯矩和变形;1.均布荷载值计算= kN/m ;大横杆的自重标准值:P1=×2+1= kN/m ;脚手板的自重标准值:P2活荷载标准值: Q=2×2+1=1 kN/m;=×+×= kN/m;静荷载的设计值: q1=×1= kN/m;活荷载的设计值: q2图1 大横杆设计荷载组合简图跨中最大弯矩和跨中最大挠度图2 大横杆设计荷载组合简图支座最大弯矩2.强度验算跨中和支座最大弯距分别按图1、图2组合;跨中最大弯距计算公式如下:跨中最大弯距为M=××+×× = ;1max支座最大弯距计算公式如下:支座最大弯距为 M2max= ×× = ;选择支座弯矩和跨中弯矩的最大值进行强度验算:σ=Max×106,×106/5080= N/mm2;大横杆的最大弯曲应力为σ= N/mm2小于大横杆的抗压强度设计值 f=205 N/mm2,满足要求3.挠度验算:最大挠度考虑为三跨连续梁均布荷载作用下的挠度;计算公式如下:其中:静荷载标准值: q1= P1+P2=+= kN/m;活荷载标准值: q2= Q =1 kN/m;最大挠度计算值为:ν= ××10504/100××105×121900+×1×10504/100××105×121900 = mm;大横杆的最大挠度 mm 小于大横杆的最大容许挠度 1050/150 mm与10 mm,满足要求三、小横杆的计算:根据JGJ130-2001第条规定,小横杆按照简支梁进行强度和挠度计算,大横杆在小横杆的上面;用大横杆支座的最大反力计算值作为小横杆集中荷载,在最不利荷载布置下计算小横杆的最大弯矩和变形;1.荷载值计算大横杆的自重标准值:p1= × = kN;脚手板的自重标准值:P2=××2+1= kN;活荷载标准值:Q=2××2+1 = kN;集中荷载的设计值: P=×++ × = kN;小横杆计算简图2.强度验算最大弯矩考虑为小横杆自重均布荷载与大横杆传递荷载的标准值最不利分配的弯矩和;均布荷载最大弯矩计算公式如下:Mqmax= ××8 = ;集中荷载最大弯矩计算公式如下:Mpmax= ×3 = ;最大弯矩 M= Mqmax + Mpmax= ;最大应力计算值σ = M / W = ×106/5080= N/mm2;小横杆的最大弯曲应力σ = N/mm2小于小横杆的抗压强度设计值205 N/mm2,满足要求3.挠度验算最大挠度考虑为小横杆自重均布荷载与大横杆传递荷载的设计值最不利分配的挠度和;小横杆自重均布荷载引起的最大挠度计算公式如下:νqmax=5××15004/384××105×121900 = mm ;大横杆传递荷载 P = p1 + p2+ Q = ++ = kN;集中荷载标准值最不利分配引起的最大挠度计算公式如下:νpmax= ×1500×3×15002-4×15002/9 /72××105×121900 = mm;最大挠度和ν = νqmax + νpmax= + = mm;小横杆的最大挠度为 mm 小于小横杆的最大容许挠度1500/150=10与10 mm,满足要求四、扣件抗滑力的计算:按规范表直角、旋转单扣件承载力取值为,按照扣件抗滑承载力系数,该工程实际的旋转单扣件承载力取值为;纵向或横向水平杆与立杆连接时,扣件的抗滑承载力按照下式计算规范 R ≤ Rc其中 Rc -- 扣件抗滑承载力设计值,取 kN;R -- 纵向或横向水平杆传给立杆的竖向作用力设计值;= ××2/2= kN;大横杆的自重标准值: P1= ×2= kN;小横杆的自重标准值: P2= ××2= kN;脚手板的自重标准值: P3活荷载标准值: Q = 2×× /2 = kN;荷载的设计值: R=×+++×= kN;R < kN,单扣件抗滑承载力的设计计算满足要求五、脚手架立杆荷载计算:作用于脚手架的荷载包括静荷载、活荷载和风荷载;静荷载标准值包括以下内容:1每米立杆承受的结构自重标准值,为m= +×2/2×× = ;NG12脚手板的自重标准值;采用木脚手板,标准值为m2N= ×4××+/2 = kN;G23栏杆与挡脚手板自重标准值;采用栏杆、竹笆片脚手板挡板,标准值为mNG3= ×4×2 = kN;4吊挂的安全设施荷载,包括安全网; kN/m2NG4= ××10 = kN;经计算得到,静荷载标准值NG =NG1+NG2+NG3+NG4= kN;活荷载为施工荷载标准值产生的轴向力总和,立杆按一纵距内施工荷载总和的1/2取值;经计算得到,活荷载标准值NQ= 2×××2/2 = kN;风荷载标准值按照以下公式计算其中 Wo-- 基本风压kN/m2,按照建筑结构荷载规范GB50009-2001的规定采用:Wo= kN/m2;Uz-- 风荷载高度变化系数,按照建筑结构荷载规范GB50009-2001的规定采用:U= 1 ;z-- 风荷载体型系数:取值为;Us经计算得到,风荷载标准值= ××1× = kN/m2;Wk不考虑风荷载时,立杆的轴向压力设计值计算公式N = += ×+ ×= kN;考虑风荷载时,立杆的轴向压力设计值为+× = ×+ ××= kN;N = NG风荷载设计值产生的立杆段弯矩 M为W= ×10 = ××××Mw10 = ;六、立杆的稳定性计算:不考虑风荷载时,立杆的稳定性计算公式为:立杆的轴向压力设计值:N = kN;计算立杆的截面回转半径:i = cm;计算长度附加系数参照扣件式规范表得:k = ;当验算杆件长细比时,取块;计算长度系数参照扣件式规范表得:μ = ;计算长度 ,由公式 lo = k×μ×h 确定:l= m;长细比 Lo/i = 209 ;轴心受压立杆的稳定系数φ,由长细比 lo/i 的计算结果查表得到:φ= ;立杆净截面面积: A = cm2;立杆净截面模量抵抗矩:W = cm3;钢管立杆抗压强度设计值:f =205 N/mm2;σ = 8101/×489= N/mm2;立杆稳定性计算σ = N/mm2小于立杆的抗压强度设计值 f = 205 N/mm2,满足要求考虑风荷载时,立杆的稳定性计算公式立杆的轴心压力设计值:N = kN;计算立杆的截面回转半径:i = cm;计算长度附加系数参照扣件式规范表得: k = ;计算长度系数参照扣件式规范表得:μ = ;计算长度 ,由公式 l0 = kuh 确定:l= m;长细比: L/i = 209 ;轴心受压立杆的稳定系数φ,由长细比 lo/i 的结果查表得到:φ= 立杆净截面面积: A = cm2;立杆净截面模量抵抗矩:W = cm3;钢管立杆抗压强度设计值:f =205 N/mm2;σ = ×489+5080 = N/mm2;立杆稳定性计算σ = N/mm2小于立杆的抗压强度设计值 f = 205 N/mm2,满足要求七、最大搭设高度的计算:按规范条不考虑风荷载时,采用单立管的敞开式、全封闭和半封闭的脚手架可搭设高度按照下式计算:构配件自重标准值产生的轴向力 NG2KkN计算公式为:NG2K = NG2+NG3+NG4= kN;活荷载标准值:NQ= kN;每米立杆承受的结构自重标准值:Gk= kN/m;Hs=××10-4×205×103-×+×/×= m;按规范条脚手架搭设高度 Hs等于或大于26米,按照下式调整且不超过50米:H = /1+×= m;H= 和 50 比较取较小值;经计算得到,脚手架搭设高度限值 H =50 m;脚手架单立杆搭设高度为10m,小于H,满足要求按规范条考虑风荷载时,采用单立管的敞开式、全封闭和半封闭的脚手架可搭设高度按照下式计算:构配件自重标准值产生的轴向力 NG2KkN计算公式为:NG2K = NG2+NG3+NG4= kN;活荷载标准值:NQ= kN;每米立杆承受的结构自重标准值:Gk= kN/m;计算立杆段由风荷载标准值产生的弯矩: Mwk =Mw/ × = / × = ;Hs= ××10-4×205×103-×+××+××100×/×= m;按规范条脚手架搭设高度 Hs等于或大于26米,按照下式调整且不超过50米:H = /1+×= m;H= 和 50 比较取较小值;经计算得到,脚手架搭设高度限值 H =50 m;脚手架单立杆搭设高度为10m,小于H,满足要求八、连墙件的稳定性计算:连墙件的轴向力设计值应按照下式计算:Nl = Nlw+ N风荷载标准值 Wk= kN/m2;每个连墙件的覆盖面积内脚手架外侧的迎风面积 Aw= m2;按规范条连墙件约束脚手架平面外变形所产生的轴向力kN, N= kN;风荷载产生的连墙件轴向力设计值kN,按照下式计算:Nlw = ×Wk×Aw= kN;连墙件的轴向力设计值 Nl = Nlw+ N= kN;连墙件承载力设计值按下式计算:Nf= φ·A·f其中φ -- 轴心受压立杆的稳定系数;由长细比 l/i = 300/的结果查表得到φ=,l为内排架距离墙的长度;又: A = cm2;f=205 N/mm2;连墙件轴向承载力设计值为 Nf= ××10-4×205×103 = kN;Nl = < Nf= ,连墙件的设计计算满足要求连墙件采用双扣件与墙体连接;由以上计算得到 Nl= 小于双扣件的抗滑力 16 kN,满足要求九、立杆的地基承载力计算:立杆基础底面的平均压力应满足下式的要求p ≤ fg地基承载力设计值:fg = fgk×kc= 120 kPa;其中,地基承载力标准值:fgk= 120 kPa ;脚手架地基承载力调整系数:kc= 1 ;立杆基础底面的平均压力:p = N/A = kPa ;其中,上部结构传至基础顶面的轴向力设计值:N = kN;基础底面面积:A = m2 ;p= ≤ fg=120 kPa ;地基承载力满足要求。

脚手架施工方案(通用3篇)

脚手架施工方案(通用3篇)

脚手架施工方案(通用3篇)脚手架施工方案篇一一、现场情况:本工程由于较造价低。

现时周转材料紧缺,租赁困难。

据上述情况结合周边兄弟单位同样高度结构使用单排落地式脚手架的施工情况,我项目部决定采用此种脚手架,但在确保施工安全的情况下使用,认真验标,弥补其薄弱环节,确保外单排脚手架的安全使用性。

二、材料材质和规格:1、钢管规格采用外径48mm,壁厚3mm,无缝钢管立杆及大横杆长度4~6m,小横杆长度2.5~3m,夹管1.5~3m。

2、扣件用可锻铸铁铸造的直角扣件,回转扣件和对接扣件。

3、架板采用标准立放竹片脚手板。

4、安全网选用平网壹五00×6000,立网1800×5500密目型尼龙安全网。

三、脚手架架立方案的选定:根据上述钢质和单排脚手架一般限高在35m左右的要求,必须采用其它措施来进行弥补,确保脚手架的安全使用性能。

1、立杆间距根据实际应用在1.8m ,大横杆上下间距在1.5m左右。

2、每隔一跨,设一组与柱拉结杆加固,每四跨双排小横杆带夹管加固一组,以增强钢架的整体刚度和稳度。

四、搭设程序:1、地基处理---摆放垫木--按立杆间距排放底垫---放置扫地杆---逐根竖立立杆---安装第一步与首层墙、柱拉筋横杆、夹管---安一步大横杆---设连墙杆--安一步小横杆加装临时斜撑---安三、四步大横杆---设连墙杆---接拉杆---加设剪力撑---拮安全网---铺脚手板---设栏杆、拮脚手板---随高度挂合格的安全网----加斜拉钢丝绳五、基础做法要求:距外墙皮2.1 m宽范围,素土分层夯实,距架体、外立杆0.8m处做阴沟排水。

垫木采用平行外墙体铺垫。

六、架体搭设要求:1、立杆间距1.8m,水平横向拉杆间距1.5,纵向横杆间距≤1.3m,外墙柱锚拉每隔一柱拉结一组,山墙遇柱时应全部拉接加固。

2、立杆的接头位置,相邻杆要错开,并布置在不同步距内,其接头距大横杆的距离≤1/3步距,采用对接,不得搭接。

外架搭设施工方案范本

外架搭设施工方案范本

外架搭设施工方案范本一、工程概况本项目为某高层建筑的外架搭设工程,主要包括主体结构的外墙脚手架、屋面脚手架等。

工程地点位于我国某城市中心区域,建筑总面积约为10万平方米,建筑高度为100米,地上30层,地下3层。

工程性质为商业综合体,包含办公、酒店、商场等功能区域。

二、施工准备工作及主要材料需用量计划(一)、技术准备工作1. 组织施工人员学习相关规范和标准,了解外架搭设的基本要求和技术要点。

2. 编制施工方案,明确施工工艺、施工顺序、施工方法和施工要求。

3. 对施工人员进行技术交底,确保施工人员掌握外架搭设的操作规程和安全措施。

4. 组织专业技术人员进行现场勘查,了解工程特点,确保施工方案的实施。

(二)、物资准备工作1. 根据工程规模和施工方案,编制主要材料需用量计划,如下:(1)钢管:φ48.3×3.6mm,总用量约为100吨;(2)扣件:总用量约为10万个;(3)脚手板:总用量约为5万块;(4)安全网:总用量约为2万平方米;(5)其他材料:如连接件、紧固件等。

2. 对主要材料进行质量检验,确保符合国家规范和标准。

3. 建立材料管理制度,做好材料的采购、储存、发放和回收工作。

4. 合理安排材料供应,确保施工进度不受影响。

5. 对施工设备进行检查、维修和保养,保证设备正常运行。

三、一般规定1. 施工应严格遵守国家和地方的相关法律法规,以及行业标准,确保工程质量和施工安全。

2. 施工前应进行详细的施工图纸审查,确保施工图纸符合设计要求和施工技术标准。

3. 施工过程中应遵循以下技术规范和标准:(1)GB 50017-2017《钢结构设计规范》;(2)JGJ 130-2011《建筑施工扣件式钢管脚手架安全技术规范》;(3)JGJ 202-2010《建筑施工工具式脚手架安全技术规范》;(4)GB 50205-2020《钢结构工程施工质量验收标准》。

4. 施工单位应建立健全质量管理体系、安全管理体系和环境管理体系,并确保有效运行。

外墙脚手架搭设施工方案

外墙脚手架搭设施工方案

外脚手架工程施工方案 1 外墙脚手架搭设施工方案

一、 工程概况 工程位于西南马寨开发区,工业路以南,曙光路以西.河南省建筑职工大学建筑系馆总建筑面积为16922m2,结构形式为框架结构。建筑分为三个区,其中一、三区地上五层,局部突出屋面三层;二区地上四层,局部突出屋面一层,局部地下一层。一、三区建筑总高度27.8m;二区建筑总高度22。8m,室内外高差0。6m。河南省建筑职工大学教学楼F座建筑面积为为5347m2,地上5层,结构形式为框架结构,建筑总高度18.9m,室内外高差0.6m。 二、施工依据 1. 施工图纸 2. ZY(T)2002-17《外脚手架工程作业指导书》 3. JGJ130—2001《建筑施工扣件式钢管脚手架安全技术规范》 三、施工准备 1。 主要材料 (1) 钢管:Φ48mm,壁厚3。5m的热轧无缝管,表面刷红色防锈漆。 (2) 扣件:旋转扣、直角扣、对接扣。 (3) 高密安全防尘网和安全防护网. (4) 底座:5×20×300cm的坚实木板。 (5) 脚手板:直径Φ8—10mm螺栓,间距500mm—600mm穿过并列行 片拧紧而成的竹脚手板,厚度不小于50mm的杉木或松木长板的木脚手板。 外脚手架工程施工方案 2 2。 工具与防护用具:板手、皮尺、线垂、安全带、安全帽工具袋 等。 四、外脚手架架体计算: 1。 设计参数: 立杆纵距la=1。5m 立杆横距lb=1。2m 步距h=1。8m 搭设高度H=40m 所在地区基本风压值w0=0。45KN/m2 立杆截面积A=489mm2 立杆的截面积抵抗距w=(5。08×103)mm3 立杆回转达半径i=15。8mm 钢材抗压强度设计值fc=0.205KN/mm2 连接件横距lw=4.5m 连墙件竖距hw=3。6m 挡风面积Aa=1×1。5+(1。8-1)×0。05=1.54m2 相应的迎风面积Aw=1。8×1。5=2。7m2 用于结构作业时为一层作业,用于装修作业时为二层同时作业。 2. 荷载计算: 1)恒载的标准值:Gk Gk=H(qk1+qk3)+n1qk2

外墙脚手架搭设方案

外墙脚手架搭设方案

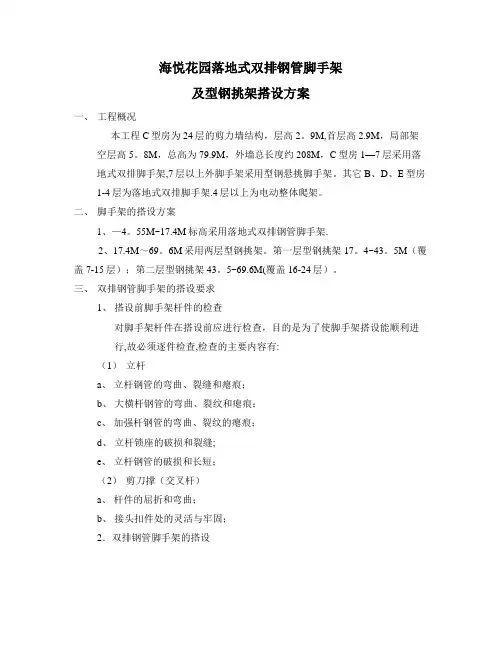

海悦花园落地式双排钢管脚手架及型钢挑架搭设方案一、工程概况本工程C型房为24层的剪力墙结构,层高2。

9M,首层高2.9M,局部架空层高5。

8M,总高为79.9M,外墙总长度约208M,C型房1—7层采用落地式双排脚手架,7层以上外脚手架采用型钢悬挑脚手架。

其它B、D、E型房1-4层为落地式双排脚手架.4层以上为电动整体爬架。

二、脚手架的搭设方案1、—4。

55M~17.4M标高采用落地式双排钢管脚手架.2、17.4M~69。

6M采用两层型钢挑架。

第一层型钢挑架17。

4~43。

5M(覆盖7-15层);第二层型钢挑架43。

5~69.6M(覆盖16-24层)。

三、双排钢管脚手架的搭设要求1、搭设前脚手架杆件的检查对脚手架杆件在搭设前应进行检查,目的是为了使脚手架搭设能顺利进行,故必须逐件检查,检查的主要内容有:(1)立杆a、立杆钢管的弯曲、裂缝和瘪痕;b、大横杆钢管的弯曲、裂纹和瘪痕;c、加强杆钢管的弯曲、裂纹的瘪痕;d、立杆锁座的破损和裂缝;e、立杆钢管的破损和长短;(2)剪刀撑(交叉杆)a、杆件的屈折和弯曲;b、接头扣件处的灵活与牢固;2.双排钢管脚手架的搭设2.1 落地式双排钢管脚手架的基础处理,脚手架的立杆应支承在坚实的地基上,若地基为回填土,应分层夯实,然后在立杆脚垫木方,如基础不牢,应采取一定的加固措施后方可向上搭设.2.2 双排脚手架里立杆距离墙面为30CM,小横杆里端距墙不大于20CM,小横杆外端伸出大横杆外的长度为20CM,内外立杆间的横距为1M,立杆纵距为1.5~1.8米。

底部立杆应采用不同长度的钢管参差布置,使相邻立杆上下节头互相错开,布置在不同的步距内,与相近大横杆的距离不宜大于步距的三分之一.2。

3 脚手架搭设顺利为:铺设垫木(搭设挑杆和斜杆)冲天横楞牵杠搁栅剪刀撑脚手竹笆栏杆绿网。

2.4脚手架每个节点的螺栓帽均要拧紧,螺栓拧紧扭力距不应小于40N。

m,并不大于60N。

m,整个脚手架搭设要横平竖直,每步搁栅上要满铺竹笆(四角应用18#铁丝扎牢).施工操作步上靠墙面部位铺脚手板,并应重叠搁置(10—20CM)不得施空头板。

老旧小区外墙改造脚手架工程施工方案和技术措施

老旧小区外墙改造脚手架工程施工方案和技术措施随着城市的发展和人口的增加,老旧小区的外墙出现了一些老化、破损、漏水等问题,为了改善小区居民的住房环境和居住质量,外墙的改造成为了一个重要的任务。

在进行外墙改造时,使用脚手架工程是必不可少的,本文将介绍老旧小区外墙改造脚手架工程施工方案和技术措施,以确保施工的顺利进行。

一、施工方案1.1、确定施工范围根据改造计划和设计图纸,确定需要改造的外墙部分,并标明具体改造范围。

同时,根据外墙的高度和结构特点,确定脚手架的搭设高度和搭设位置。

1.2、脚手架搭设方案根据外墙改造的需求和脚手架的使用要求,制定脚手架搭设方案。

考虑到安全、稳定和便利性,选择合适的脚手架类型,如门式脚手架、悬挑脚手架等,并制定具体的搭设流程和步骤。

1.3、材料选择和采购根据施工方案和需求,选择符合国家标准的脚手架材料,并与相关供应商进行沟通和采购谈判,确保材料的质量、数量和交付时间。

1.4、施工时间安排根据改造计划、天气条件和小区居民的居住时间等因素,合理安排脚手架的搭设和拆除时间,以确保施工进度和质量。

二、技术措施2.1、安全防护在脚手架的搭设和使用过程中,要严格遵守相关安全规定和标准,做好安全防护工作。

如搭设安全网、警示标识、防滑设施、限高和限重措施等,确保施工人员的安全。

2.2、施工标准在搭设脚手架时,要按照规定的标准进行施工,确保脚手架的稳定性和承重能力。

要注意搭设的平整度、垂直度和水平度等要求,以确保施工人员的安全和施工质量。

2.3、材料使用脚手架的材料使用要符合相关规定和标准。

在搭设过程中,要对材料进行检查和验收,确保材料的质量和安全性。

要正确使用螺栓、连接件和支撑杆等,以确保脚手架的稳定性和牢固性。

2.4、施工人员培训在进行脚手架工程施工前,要对施工人员进行相关培训,提高其安全意识和操作技能。

同时,要落实施工人员的劳动保护措施,如佩戴防护用品、遵守操作规程等,确保施工人员的安全和健康。

外墙脚手架搭设方案

外墙脚手架搭设方案一、脚下架整体荷载计算水平杆:104×2×17×3.5kg=12376kg小横杆:192×17×1.6×3.5kg=18278.4kg主立杆:96×2×18×3.5kg=12096kg扣件:96×2×2×6×1kg=2304kg剪刀撑:840×3.5kg=2940架板:200块×10kg=2000kg活载:20×50kg+156×10kg=2560kg护栏:17×20×3.5kg=1190kg密网:17×20×5kg=1700kg雨水雪:风载数取0.2 11088.88kg总计:66533.28kg二、扣件式钢管脚手架设计与计算1、分解计算:按标准层平面及实际砖墙、板位置,考虑立杆间距及拉结预埋件位置方便预埋,艺计44根悬挑槽钢,从面读物计算每根槽钢节点受力情况。

(一)小横杆计算①小横杆按简支梁计算其弯曲强度σ②将荷载换算成等效均布荷载ω=〈[ω] (二)大横杆计算①大横杆按三跨连续梁计算,用小横杆支座最大反力计算σ〈f ②等效均布荷载ω〈[ω] (三)脚手架立杆计算①脚手架立杆的整体稳定,按格构式压杆计算,其格构工区杆由内、外排立及横向水平杆组成。

②考虑风载时的按下式计算:σm 〈K 1H 1f 由上述各项计算可得出①本工程中脚手架总荷载66533.28kg ,均匀荷载≤270kg/m 2,集中≤150kg 。

②小横杆间距≤1.2m 。

③立杆间距≤1.2m 。

④大横杆间高度≤1.3m 。

⑤脚手架最大高度≤20m。

附:外脚手架及节点示意图2、架体与建筑物的拉结每高4m,水平7m设置拉墙杆,软拉结双股并联横向钢管拉结,设置硬拉结处,砼强度应达到设计标准强度。

3、防护栏杆及踢脚板和立网设置防护栏杆为临边防护形式,主要采用钢管和木栏为主,并绑扎密网防护。

脚手架搭设施工方案

脚手架搭设施工方案脚手架搭设施工方案为了确保事情或工作有效开展,往往需要预先制定好方案,方案是从目的、要求、方式、方法、进度等都部署具体、周密,并有很强可操作性的计划。

怎样写方案才更能起到其作用呢?以下是小编为大家收集的脚手架搭设施工方案,欢迎阅读,希望大家能够喜欢。

脚手架搭设施工方案1(一)施工方案1、根据工程实际编制脚手架专项施工方案,方案有针对性,能有效地指导施工,明确安全技术措施。

2、搭设高度在25M以下的外架应有搭拆方案,绘制架体与建筑物拉结详图、现场杆件立面和平面布置图。

3、搭设高度超过25M且不足50M的外架,应采取双钢管立杆或缩小间距等加强措施,除应绘制架体与建筑物拉结详图、现场杆件立面、平面布置图外,还应说明脚手架基础做法。

4、搭设高度超过50M的外架,应有设计计算书及卸荷方法详图,绘制架体与建筑物拉结详图、现场杆件立面、平面布置图,并说明脚手架基础做法。

5、外架专项施工方案包括计算书及卸荷方法等必须经企业技术负责人审批并签字盖章。

(二)立杆基础1、毛竹脚手架立杆需深埋地下30cm以上并支在垫木(块)上,基础夯实后落地顶撑支设在木板或水泥垫块上,并设纵横相连扫地杆。

立杆基础埋深上部分采用砼浇筑的可不设扫地杆。

2、钢管脚手架基础平整夯实,砼硬化,落地立杆垂直稳放在金属底座、砼地坪、砼预制块上,设纵横相连扫地杆。

3、立杆基础外侧设置截面不小于20×20cm的排水沟,并在外侧设80cm宽以上砼路面。

4、外脚手架不宜支在屋面、雨棚、阳台等处,确因工程需要搭设的脚手架,要分别对外架和屋面、雨棚、阳台等部位的结构稳定性进行计算并采取有效安全措施。

其设计计算书和安全措施须经企业技术负责人审批签字盖章。

(三)架体与建筑物拉结1、脚手架与建筑物按水平方向不大于7M,垂直方向不大于4M 设一拉结点。

拉结点在转角和顶部处加密,即在转角1M以内范围按垂直方向不大于4M设一拉结点,顶部80cm以内范围按水平方向不大于7M设一拉结点。

外墙施工脚手架施工方案

外墙施工脚手架施工方案一、工程概况本工程为某高层建筑的外墙施工脚手架工程,工程地点位于XXX市XXX区,建筑主体结构已基本完成,现进入外墙装饰施工阶段。

本工程建筑高度为98米,共30层,外墙总面积约为12000平方米。

根据施工要求,采用落地式双排钢管外脚手架进行施工。

二、施工准备工作及主要材料需用量计划(一)、技术准备工作1. 熟悉施工图纸,了解建筑物的结构特点及施工要求,编制施工方案。

2. 参照相关规范和标准,对脚手架施工人员进行技术培训,确保施工人员掌握脚手架搭设、拆除及使用的基本技能。

3. 对脚手架施工过程中可能出现的质量问题、安全隐患进行预判,制定相应的预防措施。

4. 组织技术交底,明确施工要求、质量标准、安全措施等。

(二)、物资准备工作1. 根据工程规模及施工进度,计算主要材料需用量,如下:钢管:约120吨;扣件:约6万个;脚手板:约12000平方米;安全网:约12000平方米;横向水平杆:约6000米;纵向水平杆:约3000米;立杆:约3000根;拉结点:约6000个。

2. 采购符合国家标准、质量合格的钢管、扣件、脚手板、安全网等材料。

3. 对采购的材料进行验收,确保材料质量符合要求。

4. 对材料进行分类、编号,方便施工过程中的使用和管理。

5. 提前准备施工所需的工具、设备,如扳手、螺丝刀、手锯、电焊机等。

三、一般规定1. 本工程施工应严格遵守国家和地方的相关法律法规,以及建筑行业标准,确保施工安全、质量合格。

2. 施工前应编制详细的施工方案,并经相关部门审批通过后方可实施。

3. 脚手架搭设、拆除及使用过程中,应遵循以下规定:a. 作业人员必须持证上岗,穿戴个人防护装备,如安全帽、安全带、防滑鞋等。

b. 严禁超载使用脚手架,应按照施工方案的要求进行荷载控制。

c. 脚手架上不得堆放杂物,不得放置超过规定重量的材料。

d. 施工过程中应定期检查脚手架的稳定性、连接件是否牢固,及时消除安全隐患。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

外墙脚手架搭设方案(精选7篇)一、施工设备1、材料要求根据本工程的特点以及国家有关标准,合理选择各种原材料,其中钢管选用48×3.5的普通钢管,用作立杆和斜杆时长度以4—6米为宜,用作小横杆以1.3米左右为宜,且钢管上严禁打孔。

连接扣件要符合材质要求,脚手板选用木脚手板厚度50mm每块重量不大于30kg,基础混凝土选用商品砼,强度等级为C25。

2、作业条件搭设方案要经批准并向作业人员进行详细交底,对各种原材料进行验收,不合格的不准使用,合格的配件要按品种、规格堆放整齐,平稳且场地不得积水,搭设位置的场地要清理、平整。

二、脚手架的搭设1、工艺流程场地平整夯实浇注砼→准备工作检查→定位、放线→纵向扫地杆→立杆→横向扫地杆→大横杆→小横杆→连墙杆→剪力杆→铺脚手板→垫底托→扎防护栏杆→扎平网→扎立网2、搭设要求(1)基础:基础采用20cm砼板带,浇筑基础前,首先将基础处的冻土挖出,并进行夯实,方可进行浇筑。

浇筑完成后在板带上铺设木板,其中靠近挑檐部分的外排架体需铺设两层木板。

(2)从室外地坪起,设置三排脚手架,最里排搭至挑檐底部,中间排搭设屋顶檐口下50cm,最外排搭至挑檐上第三步架体。

(3)靠近挑檐部分的架体,中间排架距离建筑物1m,在挑檐的首层部分加设十字斜拉杆,以减少挑檐部分的承重,斜拉杆共设置三步,自挑檐下反两步。

首层部分的固定连接杆,需设夹杠与建筑物紧固连接,以防止由于沉降造成挑檐受力超负荷(具体办法根据现场实际情况确定)。

外排架体从±0.00往上35m均设双立杆。

(4)挑檐层加设的夹杠,应紧贴外墙内侧,且沿建筑四周布置。

夹杠应与建筑物紧固连接,遇墙锁墙、遇柱锁住。

夹杠的搭接部位应最少出墙、柱500~1000mm。

(5)为防止架体压迫挑檐,在搭设内排架体时,首先在挑檐上铺设木板,然后在立管下加设底托和3cm~5cm的木楔,待脚手架验收完成后去除木楔。

(6)靠平台部分的双排架体架设在平台上,首先将平台清扫干净,并且通铺木板,方可进行搭设。

(7)应先立里排立杆,后立外排立杆,内外排两立杆的连线要与墙面垂直。

(8)搭设高度:内立杆要低于檐口50cm,外立杆高出檐口1.5m。

(9)靠近立杆的小横向扫地杆,应紧固拉杆上。

(10)剪刀撑沿高度和宽度方向连续布置与地面夹角为60度,剪刀撑交叉部分需相交1m,两端伸出10cm。

(11)连墙杆的设置为5m×5m,梅花型设置,在顶部与转角处加密设置,增加30%,且拉接要牢固、稳定、上下错开。

(12)要满铺一层脚手板用18#钻丝同周围大横杆扎牢,脚手板交接处平整、牢固、无探头板。

(13)设一个出入口,在出入口及开口两侧用双根钢管,用扣件紧固。

并在出入口外侧上部搭设安全遮棚,棚宽要大于出入口的宽度,棚顶满铺间距不大于3cm的木脚手板并封密。

(14)立网要求自±0.00开始至顶层通铺,平网每三层铺设一道。

(15)在脚手架外围的适应位置设置宽度为1.2m的斜道(坡度为1:3),转弯平台面积不小于3.2m,斜道上要设置防滑条。

在平台的两个外侧及平台同斜道连接的一面,设剪刀撑到顶。

三、质量要求1、立杆垂直度允许偏差不大于架高的1/200,全高垂直度不大于100mm。

2、大横杆同一排水平偏差不大于总长的1/300且不大于50mm。

3、用于连接大横杆的扣件,开口应朝架内侧,螺栓要向上。

直角扣件开口不得朝下,内外立杆连接需要对接扣件,不得采用搭接。

4、剪刀撑斜杆两端扣件与立杆节点的距离不大于200mm,中间1----2个连接点。

接长采用搭接,搭接长度为1米,采用三只回转扣件锁紧。

5、连接杆应与脚手架成垂直,并尽量拉撑在立杆与大横杆的交接处。

6、脚手架各杆件相交伸出的端头,均应大于10cm以防杆件滑脱。

7、底座沉降小于2mm,步距偏差上下20mm,纵距偏差为左右50mm,横距偏差为前后20mm。

四、拆除1、拆除前应召集有关人员对工程进行全面的检查,确立不需要脚手架时,方可进行拆除。

2、拆除脚手架前,应将脚手架上的遗留材料,杂物等清理干净,按照先装者后拆,后装者先拆的顺序进行。

3、不准分立面拆架或上下两步同时进行拆除。

剪刀撑应先拆除中间后,再拆除两头扣件,所有连墙杆等必须随脚手架同步拆除。

所有杆件和扣件在拆除时应分离,不准在杆件上附着扣件或两杆连着送到地面。

4、拆下的杆件与另配件运到地面后,应随时整理,检查,按品种,分规格,堆放整齐,妥善保管。

5、拆下脚手架时,要加强对成品保护,每天拆架下班时,不应留下安全隐患。

五、脚手架的验收要严格把好验收关。

要以建筑物的结构分段,分部位验收。

各部分都要按照技术交底和相关质量要求,严格把关,确保工程质量。

脚手架搭设由专业施工队进行搭设,负责人为侯在书、侯复合,搭设完成后后,必须经过现场安全员检查后,上报项目负责人进行验收,签字认定合格后,才能投入使用。

发现问题及时加固。

验收合格后的外脚手架未经批准,任何人不得任意拆除。

六、安全技术措施1、搭设或拆除脚手架时,必须划出安全区,设警戒标志,并应有专人负责,阻止无关人员靠近。

2、脚手架搭设人员,必须持证上岗,并经专业培训,不适于不高空作业者,一律不得上脚手架操作。

3、搭设、拆除脚手架人员必须戴安全帽,安全带,使用的工具要放在工具袋内,防止掉落伤人,登高要穿防滑鞋。

4、拆下的零部件严禁从高空抛掷。

5、当遇六级及六级以上大风和雾、雨、雪天气时,应停止脚手架搭设与拆除工作。

雨雪后上架作业,应有防滑措施,并应扫除积雪。

6、操作层上的施工荷载应符合设计要求,不得超载。

(不大于2KN/m2)一、脚手架的布置脚手架从一层楼面开始搭设。

立柱间距按1.6m排列,单柱到顶,柱间加钢管作辅柱,排距0.8m,步距2m,步距间加钢管作为栏杆。

二、外脚手架搭设立柱构造柱:立柱各接头务必采用对接扣件对接。

柱上的对接扣应交错布置,两相邻立柱接头不应设在同步同跨内,两相邻立柱接头在高度方向错开的距离不应小于500mm;各接头中心距主节点的距离不应大于步距的1/3。

立柱顶端应高出建筑物檐口上皮高度1.5m。

每根主柱均设置砼地面上,离地面50-100mm用钢管锁脚。

脚手架务必设置纵、横向扫地杆。

纵向扫地杆采用直角扣件固定在距底下皮不大于200m处的立柱上。

横向扫地杆应采直角扣件固定在紧靠纵向扫地杆下方的立柱上。

纵向水平杆构造要求:1、从向水平杆地设置在横向水平杆之上,并以直角扣件扣紧在横向水平上杆上。

2、纵向水平赶的长度一般不宜小于3跨,并不小于6米。

3、纵向水平宜采用对接扣件连接,对接应符号以下要求:对接接头应交错布置,不应设在同步、同跨内,相邻接头水平距离不应下于500mm,并应避免设在纵向水平杆的跨中。

(1)、横向水平杆构造要求:双排架的横向水平杆端应采用直角扣件固定在立柱上,靠墙一侧的外伸长度不应大于350m。

(2)、水平附着及卸荷1、脚手架水平拉杆采用ф16钢筋在每个一层的外梁边预埋,每3m设一道,水平拉杆每隔一个钢管顶墙杆。

各层同样做法。

2、水平拉杆要与立柱拉结牢固,顶墙杆要与立柱垂直。

拉结后不得随意拆除。

脚手架的卸荷办法,在楼面预埋ф16钢筋环用直径12-16mm钢缆在两头挂好,用花蓝螺栓收紧,锁好。

每五层卸荷点水平间距为下横杆间距。

(3)、支撑双排脚手架应设剪刀撑,剪刀撑的设置应符号下列要求:1、每道剪刀撑跨越立柱的跟数在宜5-7根之间。

每道剪刀撑不应小于4跨,且不少于6m。

斜杆与地面倾角宜在45-46跟之间。

2、在外侧立面整长度和高度上连接设置剪刀撑。

3、剪刀撑斜杆的各接头均采用对接扣件连接。

3、剪刀撑斜杆应用旋转扣件固定在与之相交横向水平的伸出端或立柱上,旋转扣件中心线距主节点的距离不应大于150mm。

(4)、安全斜挡板每隔四层设一道,沿脚手架四周搭设。

要求管架有钢管及扣件搭设,宽2m。

并设置安全网。

三、避雷措施(1)施工现场内所有防雷装置的接地电阻值不得大于30ω。

(2)避雷针可用直径ф25×3镀锌钢管或直径≥12mm镀锌钢筋制作,设于四角脚手架的立杆上,高度高出1.2米,并将所有最上层的大横杆全部接通,构成避雷网络。

(3)脚手架防雷接地,接用已预埋设地扁铁(-45×5)与建筑物柱内竖向钢筋焊接牢固。

将脚手架的防雷纳入建筑物防雷体系。

(4)脚手架消防设施列入现场施工消防系统,由工地统一安排设置。

四、安全网整座脚手架均用所规定的密目安全网围闭,随脚手架搭设上升同时挂设。

挂设密目安全网时,凡在平桥面处用担脚板或压杆将安全网压实,不得留空位,以防物体由空漏出坠落。

相邻安全网的拼接应紧靠或重叠,并与钢管杆绑牢,连接绳的强度与安全网绳相同。

五、脚手架质量与安全管理一、人员要求(1)脚手架搭设人员务必是经过国家现行标准考核合格的专业架子工。

上岗人员应定期体检,体检合格者可发上岗证。

(2)搭设脚手架人员务必戴安全帽、安全带、穿防滑鞋等。

二、搭设阶段(1)脚手架的构配件质量务必按钢管、扣件、脚手板、底座等有关质量检验要求进行检验,合格后方准使用。

(2)脚手架搭设应按下列阶段进行质量检查,发现问题应及时纠正。

a、基础完工后及脚手架搭设前:b、操作层上施加荷载前:c、每搭完10m高度后:d、到达设计高度后。

(3)、脚手架的搭设质量务必连同质安部门人员检查签认后方能投入使用。

三、使用阶段1、操作层上的施工荷载符号设计要求,不得超载,不得将模板、支撑、缆风绳及砂浆的输送管的固定在脚手架上,严禁任意悬挂起重设备。

2、六级及六级以上大风和大雾、大雨天应停止脚手架作业,雨后架上操作应有防滑措施。

3、设专人负责对脚手架进行正常检查维修。

在六级及六级以上大风与大雨后,停用超过一个月或复工前,务必对脚手架进行检查。

其保修项目:1、各主节点处杆件安装,连墙件、支撑、门洞等构造是否符号施工方案要求:2、地基是否积水,底座是否松动、立柱是否悬空:3、扣件螺栓是否松动:4、安全防护措施是否符号要求:5、在脚手架使用期间,严禁任意拆除任何构件,要拆除任一构件均应采取安全措施,并抱请主管部门比准。

6、外脚手架在任何时候都要高出施工操作1~1.2m以上。

7、在脚手架进行电、气焊作业时,务必有防火措施和专人看守。

8、工地临时用电线路的架设及脚手架接地,避雷措施等应按国家现行标准《施工现场临时用电安全技术规范》的有关规定执行。

四、拆除阶段1、拆除前务必完成以下准备工作:1.全面检查脚手架的扣件连接,支撑体系等是否符号安全要求:2.椐检查结果,补充完善施工防案中的拆除顺序,经主管部门批准方可实施:3.拆除安全技术措施应由单位工程负责人逐级进行技术交底:4.消除脚手架上杂物及地面障碍物。

2、拆除应符号以下要求:1.拆除顺序应逐层由上到下进行,严禁同时是作业。
