单片机位操作的逻辑运算详解
单片机位操作的逻辑运算详解
从51单片机转到其他的芯片时，总会遇到一个非常郁闷的问题，就是其他芯片有的也许没有位操作。
所以
最大的问题就是通过逻辑操作来改变一个字节的某个位。
于是在这里总结一下关于位操作的一些表达式。
首先，对一个字节，8位也好，16位也好，32位也好，
只有两种操作，一种叫置位，一种叫清零。
先从置位说起。
置位可以对全部位进行操作，也可以对某个位进行操作。
全部操作很简单直接赋值就ok了。
我们假设一个无
符号字符型uchar为8位。
且最低位为0，也就是说0-7位，而不是1-8位，那么改变值的状态只需要直接等于
就ok了
uchar a=0；
a=0xfe；
这样的话，就让a的低1-7位置1，a的0位不变
但这样做有一个问题，我每次改变数值时，还要先打开
计算器，然后设置到2进制功能，然后要把我要选择的
位输入进去，比如100，然后按16进制功能。
然后计算
器显示4。
我觉得这样很麻烦。
咋办呢，结果前辈们就
想出了一个法子。
通过位移的方法改变一个为，就变成
了这样
uchar a=0；
a = (1<<5);
这样做的话，就把a的第6位（注意是第6为不是第5位，因为数据最低位是0，而不是1,因为我总是搞混，所以也告诫大家，小心着方面的错误，如果搞混，你的数据有可能出错）置1。
那么a的值用2进制表示的话那就是00100000b，那么可能又会有人问，如果我想把第2和第3位置1怎么办呢？那么你可以这样
uchar a=0；
a = (3<<1);
这样做的意思是将二进制（11）位移到第二位的地方。
那么第二位，是第一个1，第三位是第二个1。
同理假如让第3位和低5位为1，第4位为0，怎么办。
uchar a=0；
a = (5<<2);
这样就可以实现101位移到第3位了，以上，基本是置位的大概操作了，当然这只是一次性的。
也就是说，如果我希望1次只操作一个位，比如当a=00000001b时，我希望a的第二位也置1，且第一位仍然保持1，怎么办呢？那也有办法，可以采用与操作。
例如：a为1，我希望a的第2位置1，且第1位保持不变，那么
uchar a=1；
a |= (1<<1);
这样就可以达到想要的结果了。
然我们来看看，这是为什么？
首先，a=1，变成二进制时，a=00000001b
然后再看下面的那个表达式
a |= (1<<1);
分析一下，看过c语言相关书籍的人大概都知道这个一
个含有复合的赋值运算符的表达式。
这个式子可以拆成：a=a|(1<<1);
这样就不难理解了，(1<<1)的意思是把1左移1位，那么结果就是10b，把这个结果在和a进行或操作，我们知道或操作是同为0结果才是0。
a
00000001
或操作 00000010
结果
00000011
所以这个公式就可以使在不改变a=1的情况下，再使
a的第2位变成1，这样的结果就是a=3。
这就是这个公
式的大概原理。
不仅这个，我还可以分别对两个不同的位进行操作。
所
以我可以这样：
uchar a=1；
a |= (1<<2)|(1<<3)|(1<<4)|(1<<5);
这样的话，就可以把第3、4、5、6位全部置1，而且保持a的第1位不变，这个公式的最终结果是00111101b。
同样，这招，在全部置位也有效。
但是a原来的值就消
失了
uchar a=1；
a = (1<<2)|(1<<3)|(1<<4)|(1<<5)；
那么结果只有4个1，00111100b，第1位的一就没有了
同样比如(3<<1)也可以出现在单一置位当中
uchar a=1
a |= (3<<1);
这个表达式结果为00000111b。
到这，置位操作，基
本上就都在这了，大多数程序，这几个方法也够了，这
也是晚上普遍的方法，也许还有其他的方法，如果你知道，希望能够通知我。
下面说说清0，清0可以用（&=~），举个例子：
uchar a=0xfe；
a &=~ (1<<4);
让我们来分析一下这个式子，首先这和上面一样，是一个含有复合的赋值运算符的表达式。
拆开来以后
a=a&(~(1<<4))
这个式子比刚才要复杂一些，让我们先来看看括号最里面的(1<<4)
结果为10000b，然后我们把这个式子取反，因为a是8
位的，所以结果被转换成11101111b，然后我们在把a和这个结果进行与运算。
因为与运算的规律是全1为1。
a
11111110b
与操作
11101111b
结果
11101110b
现在，我们清楚了这个结果时怎么来的了。
同样同时使两位变为0也可以通过(3<<5)来实现，比如
uchar a=0xfe；
a &=~ (3<<4);
这样也是可以得到希望的结果的，但是需要注意一下，(1<<2)|(1<<3)|(1<<4)|(1<<5)，像这种一位一位的变则需要注意一下了。
因为清零中先需要取反，所以如果希
望一位一位的变，则需要用括号，把结果扩起来，形成
一个值，然后再取反，才能得到想要的结果了。
比如
uchar a=0xfe；
/*
注意，这样做是不对的，结果只会把第二位清0，
a &=~ (1<<2)|(1<<3)|(1<<4)|(1<<5)；
*/
a &=~ ((1<<2)|(1<<3)|(1<<4)|(1<<5))；
这样做才能达到希望的效果。
可能大家会想，用（&=）会得到啥样的结果呢？这我试了一下
uchar a=0xfe
a &= (1<<4);
首先(1<<4)，结果是10000，然后再进行与操作
a
11111110b
与操作 00010000b
结果
00010000b
这个结果不是我们想要的，不过这个结果可以达到屏蔽我们不要的位，比如在判断中，判断最高位是否为1，可以采用这样的语句
if(a&0x80)
这句话，如果a的最高位为1，则为真，如果最高位不为1，则为假，如果位最高位为1的话，结果为10000000，在c语言中不为0，则为真，所以判定某位是否为1时，可以采用&操作。
以上就是简单的总结了一下置位，清零的逻辑操作的方法。

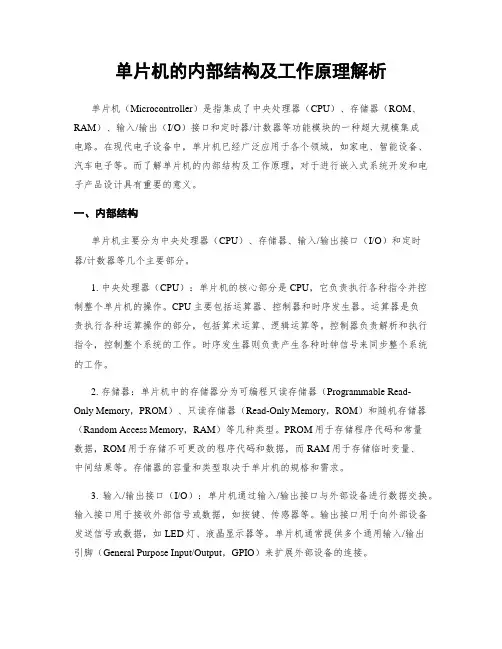

单片机的内部结构及工作原理解析
