交叉圆柱滚子轴承的结构设计与安装指南
交叉圆柱滚子轴承的结构设计与安装指南
交叉圆柱滚子轴承的结构分为内圈整体、外圈分体；内圈分体、外圈整体和内圈外圈均为整体的三种基本形式，滚动体为圆柱滚子，互成90度垂直排列在V型滚道之中，滚子与滚子之间合作隔离块分开。
这种结构使得单个轴承就可以承受轴向载荷、径向载荷和倾覆力矩等各个方向的载荷。
同时，由于外形尺寸被最大的小型化，并且轴承又具有很高的刚性和很高的旋转精度，所以最适用于工业用机器人的关节部或旋转部位、加工中心机的旋转工作台、机械手旋转部、精密旋转工作台、医疗机器人、测量仪等场合应用。
然而，交叉滚子轴承轴承的实际寿命与轴承的选型、材料、结构、加工质量、轴承周边结构设计及运行环境和安装使用维护有关。
其疲劳失效不是交叉滚子轴承失效的主要形式，因为交叉滚子轴承具有很高的回转精度，所以通常是因滚动体、滚道、保持器的磨损而丧失其精度（产生轴向与径向间隙），或其它非正常使用损坏的，此时轴承可能还未出现疲劳破坏，所以计算基本额定寿命只作为交叉滚子轴承使用寿命的一个参考依据。
基本额定寿命是指一批轴承在相同条件下分别运转时，其中90%不因滚动疲劳产生表面剥落所能达到的总转数。
当轴承受到径向、轴向和倾覆力矩的复合负荷作用时，滚动体与滚道因承受最大负荷而产生永久变形量，若假想负荷也能使该轴承发生相等的永久变形量，则此假想的负荷即为当量静负荷。
如您想了解更多的交叉滚子轴承结构设计方面的咨询，请与我们公司联系。
交叉圆锥滚子轴承轴承类型：
1、RB型（内圈整体、外圈分体）此型号为交叉滚子轴承的基本型。
外圈被分为两片，内圈为整体结构，安最适合用于要求内圈旋转精度的场合。
RB交叉滚子轴承内部分割示意图
2、RE型（内圈分体、外圈整体）同样为交叉滚子轴承的基本型，外形尺寸和RB型相同，但结构为外圈整体，内圈分为两片，它最适合用于要求外圈旋转精度的场合。
RE交叉滚子轴承结构示意图
3、RU型（内外圈整体、带安装孔），由于外圈和内圈都有安装孔，安装时不需要固定法兰和支撑座。
另外，由于外圈和内圈均为整体结构，安装对性能几乎没有影响，因此能够获得稳定的旋转精度和扭矩，适用于外圈和内圈旋转的场合。
RU交叉滚子轴承内部结构示意图
4、RA型（内圈整体、外圈分体、超薄）此型号是将RB型内外圈厚度减小到极限的紧凑型，结构和RB型一样外圈分体结构，最适合于需要重量轻、紧凑设计的部位，例如机器人和机械手旋转部位。
RA交叉滚子轴承结构示意图
5、CRBH型（内外圈整体型、超薄），此型号是超薄型RU，由于采用了超薄设计而且外圈和内圈没有安装孔，安装时需要法兰和支撑座固定。
另外，由于外圈和内圈均为整体结构，安装对性能没有影响，因此能够获得稳定的旋转精度和扭矩，适用于外圈和内圈旋转但有尺寸小型化要求的场合。
CRBH交叉滚子轴承结构示意图
6、SX型（内圈整体、外圈分体型、超薄），在相同的轴颈情况下，此类型比RB类型有更小的截面尺寸，由于采用了超薄设计，外圈和内圈没有安装孔，安装时需要法兰和支撑座固定，适用于内圈旋转的应用场合。
SX交叉滚子轴承结构示意图。

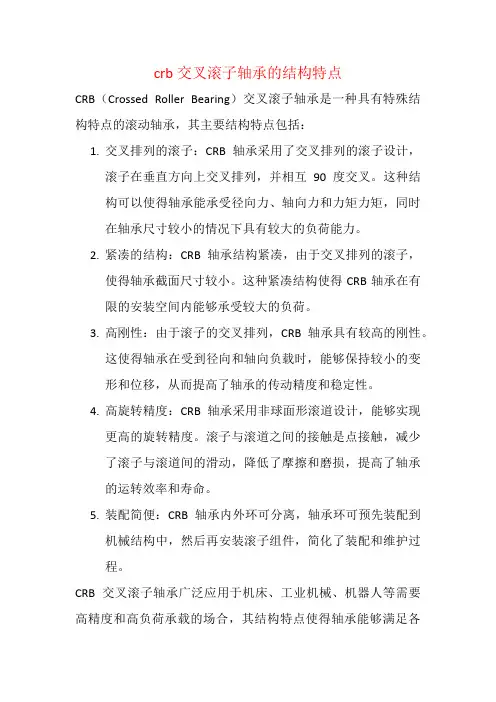

crb交叉滚子轴承的结构特点
crb交叉滚子轴承的结构特点
CRB（Crossed Roller Bearing）交叉滚子轴承是一种具有特殊结构特点的滚动轴承，其主要结构特点包括：
1.交叉排列的滚子：CRB轴承采用了交叉排列的滚子设计，
滚子在垂直方向上交叉排列，并相互90度交叉。
这种结
构可以使得轴承能承受径向力、轴向力和力矩力矩，同时
在轴承尺寸较小的情况下具有较大的负荷能力。
2.紧凑的结构：CRB轴承结构紧凑，由于交叉排列的滚子，
使得轴承截面尺寸较小。
这种紧凑结构使得CRB轴承在有
限的安装空间内能够承受较大的负荷。
3.高刚性：由于滚子的交叉排列，CRB轴承具有较高的刚性。
这使得轴承在受到径向和轴向负载时，能够保持较小的变
形和位移，从而提高了轴承的传动精度和稳定性。
4.高旋转精度：CRB轴承采用非球面形滚道设计，能够实现
更高的旋转精度。
滚子与滚道之间的接触是点接触，减少
了滚子与滚道间的滑动，降低了摩擦和磨损，提高了轴承
的运转效率和寿命。
5.装配简便：CRB轴承内外环可分离，轴承环可预先装配到
机械结构中，然后再安装滚子组件，简化了装配和维护过
程。
CRB交叉滚子轴承广泛应用于机床、工业机械、机器人等需要高精度和高负荷承载的场合，其结构特点使得轴承能够满足各
种复杂的工程要求。

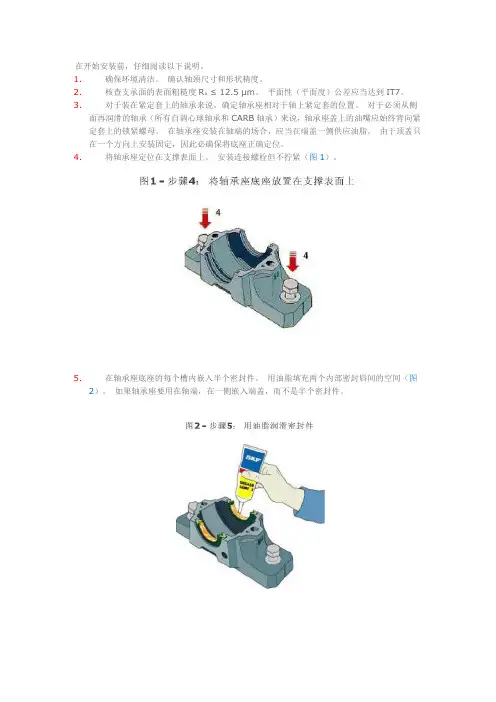

轴承装配指南
在开始安装前，仔细阅读以下说明。
1.确保环境清洁。
确认轴颈尺寸和形状精度。
2.核查支承面的表面粗糙度R a≤ 12.5 μm。
平面性（平面度）公差应当达到IT7。
3.对于装在紧定套上的轴承来说，确定轴承座相对于轴上紧定套的位置。
对于必须从侧面再润滑的轴承（所有自调心球轴承和CARB轴承）来说，轴承座盖上的油嘴应始终背向紧定套上的锁紧螺母。
在轴承座安装在轴端的场合，应当在端盖一侧供应油脂。
由于顶盖只在一个方向上安装固定，因此必确保将底座正确定位。
4.将轴承座定位在支撑表面上。
安装连接螺栓但不拧紧（图1）。
5.在轴承座底座的每个槽内嵌入半个密封件。
用油脂填充两个内部密封唇间的空间（图2）。
如果轴承座要用在轴端，在一侧嵌入端盖，而不是半个密封件。
6.将轴承安装在轴上——直接装在阶梯轴上或使用紧定套。
用油脂完全填满轴承（图3）。
剩余的建议油脂量应放入轴承两侧的轴承座底座内（表）。
7.将带轴承的轴安装在轴承座底座内（图4）。
8.对于固定端轴承配置和CARB轴承配置，要在轴承两侧放置一个定位环（图4）。
9.仔细对中轴承座底座。
位于轴承座底座侧面和端面中间的垂直标识便于对中轴承座底座。
然后轻轻拧紧连接螺栓（图5）。
10.密封件的剩余一半应该嵌入轴承座顶盖中的密封槽内，两个内部密封唇间的空间应用油脂填充（图6）。
11.核查顶盖和底座，看是否具有相同的标示。
将顶盖安装在底座上（图7），并将顶盖螺栓拧紧至表中规定的扭矩。
12.将联接螺栓完全拧紧在轴承座底座内（图7）。
建议的锁紧扭矩，参见表。
初次润滑和再润滑所需油脂数量在大部分应用中，安装（初次填充）SNL轴承座时填充的油脂量足够用到下一次例行检查。
在某些工作条件下，可能需要频繁再润滑。
表中提供首次填充及再润滑所用油脂量的指导值。
首次填充量会占据轴承座内自由空间的40%。
注意点∙对于轴承安装在紧定套上的配置来说，应在与轴套螺母相对的一侧进行再润滑。
∙对于轴端的轴承配置来说，应在端盖边进行再润滑。
交叉滚子轴承关键技术
交叉滚子轴承关键技术嘿，咱今儿个就来唠唠这交叉滚子轴承关键技术！你可别小瞧了这小小的轴承，它在好多大机器里那可是起着至关重要的作用哩！想象一下，要是没有这交叉滚子轴承，那些个庞大的机械设备还不得卡壳呀！就好比一辆汽车没了轮子，那还咋跑嘛！这交叉滚子轴承就像是机器的关节，让它们能灵活自如地运转。
那它的关键技术到底有啥呢？首先就是精度，这可太重要啦！就跟你走路得走得稳当一个道理，要是轴承精度不行，那机器运行起来不就晃晃悠悠的啦？那能成事儿吗？肯定不行呀！所以呀，在制造的时候就得把精度给把控好，不能有一丝一毫的马虎。
还有材料呢！这材料就像是人的筋骨，得结实耐用呀！要是材料不行，用不了多久就出毛病了，那多耽误事儿呀！好的材料才能让轴承更耐磨、更耐腐蚀，能在各种恶劣环境下都稳稳当当工作。
再说说加工工艺，这可是个技术活儿！就好比厨师做菜，火候、调料都得恰到好处，这轴承的加工工艺也是一样，每一个环节都得精心处理。
要是有一个步骤出了差错，那整个轴承的质量可就大打折扣喽！然后呢，安装也很关键呀！你想想，再好的轴承，要是安装不到位，那不也白瞎嘛！就跟你买了双漂亮鞋子，结果没穿好，走路都别扭，一个道理呀！安装得仔细、认真，让轴承和机器完美结合。
这交叉滚子轴承的关键技术可不只是我上面说的这些，还有好多好多细节呢！比如说润滑，就像给机器擦点“雪花膏”，让它更滋润；还有密封，得把那些灰尘呀、杂质呀都挡在外面，保护好轴承。
咱国家现在在这方面的技术也是越来越厉害啦！那些科研人员们可真是下了大功夫，不断钻研、创新，让我们的轴承技术在世界上都能占一席之地。
这多让人骄傲呀！总之呢，交叉滚子轴承关键技术那可是相当重要，咱可不能小瞧了它！它是让那些大机器能好好干活儿的保障呢！以后看到那些厉害的机器设备，咱可得想想里面的交叉滚子轴承在默默地贡献着力量呢！你说是不是呀？。

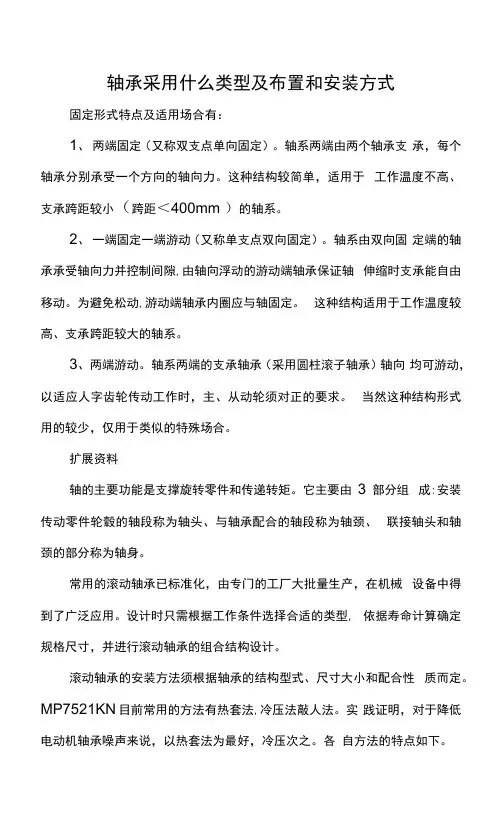

轴承采用什么类型及布置和安装方式
轴承采用什么类型及布置和安装方式固定形式特点及适用场合有：1、两端固定（又称双支点单向固定）。
轴系两端由两个轴承支承，每个轴承分别承受一个方向的轴向力。
这种结构较简单，适用于工作温度不高、支承跨距较小（跨距＜400mm ）的轴系。
2、一端固定一端游动（又称单支点双向固定）。
轴系由双向固定端的轴承承受轴向力并控制间隙,由轴向浮动的游动端轴承保证轴伸缩时支承能自由移动。
为避免松动,游动端轴承内圈应与轴固定。
这种结构适用于工作温度较高、支承跨距较大的轴系。
3、两端游动。
轴系两端的支承轴承（采用圆柱滚子轴承）轴向均可游动，以适应人字齿轮传动工作时，主、从动轮须对正的要求。
当然这种结构形式用的较少，仅用于类似的特殊场合。
扩展资料轴的主要功能是支撑旋转零件和传递转矩。
它主要由3部分组成:安装传动零件轮毂的轴段称为轴头、与轴承配合的轴段称为轴颈、联接轴头和轴颈的部分称为轴身。
常用的滚动轴承已标准化，由专门的工厂大批量生产，在机械设备中得到了广泛应用。
设计时只需根据工作条件选择合适的类型, 依据寿命计算确定规格尺寸，并进行滚动轴承的组合结构设计。
滚动轴承的安装方法须根据轴承的结构型式、尺寸大小和配合性质而定。
MP7521KN目前常用的方法有热套法,冷压法敲人法。
实践证明，对于降低电动机轴承噪声来说，以热套法为最好，冷压次之。
各自方法的特点如下。
(1) 热套法。
对于过盈量较大的大、中型轴承应采用热套法安装。
热套有油加热、感应加热和烘箱加热三种方法。
加热温度一般控制在80~100°C。
(2) 冷压法。
冷压法就是在常温下用压力机(机械式或液压式) 把轴承平稳地压装到轴上。
压装时，应使压力机的压轴中心与轴承中心线重合,防止轴承歪斜，而且压力只能施加在轴承内圈上，而不能通过轴承外圈或保持架进行压装。
(3) 敲入法。
敲人法就是在常温下用手锤通过铜套筒敲打轴承内圈将轴承安装到轴上。
这种方法由于敲打的冲击力会使轴承内圈沟道受力一边产生变形，使沟道的波纹度、表面粗糙度变坏，使电动机的噪声、振动增大,因此一般不予采用。
轴承安装指南
内部管理系列编号：FS-ZD-04020
轴承安装指南
Bearing Installation Guide
为规范化、制度化和统一化作业行为，使员工的管理工作有章可循，提高工作效率和员工责任感、归属感，特此制定。
装配现场应尽可能保持清洁，没有灰尘;要避免偏心轴承沾染灰尘、污染物和湿气(污染物对滚动轴承的运转和使用寿命有不良影响);
检查轴承座孔和轴上的配合面的尺寸精度和清洁度;
给轴承套圈的配合面涂上少许油或少许脂;
确保轴和轴承座孔有一个10°~15°的引导倒角;
不要过分冷却偏心轴承(冷凝产生的水分可导致轴承及轴承的配合面腐蚀);
安装之后(给轴承装填润滑剂，检查轴承配置是否运转正常)。
请输入您的公司名字
Fonshion Design Co., Ltd
第1页/ 共1页。

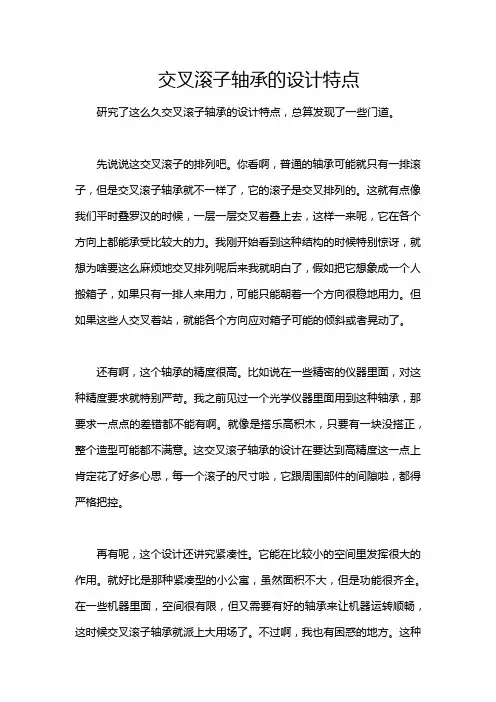

交叉滚子轴承的设计特点
交叉滚子轴承的设计特点研究了这么久交叉滚子轴承的设计特点，总算发现了一些门道。
先说说这交叉滚子的排列吧。
你看啊，普通的轴承可能就只有一排滚子，但是交叉滚子轴承就不一样了，它的滚子是交叉排列的。
这就有点像我们平时叠罗汉的时候，一层一层交叉着叠上去，这样一来呢，它在各个方向上都能承受比较大的力。
我刚开始看到这种结构的时候特别惊讶，就想为啥要这么麻烦地交叉排列呢后来我就明白了，假如把它想象成一个人搬箱子，如果只有一排人来用力，可能只能朝着一个方向很稳地用力。
但如果这些人交叉着站，就能各个方向应对箱子可能的倾斜或者晃动了。
还有啊，这个轴承的精度很高。
比如说在一些精密的仪器里面，对这种精度要求就特别严苛。
我之前见过一个光学仪器里面用到这种轴承，那要求一点点的差错都不能有啊。
就像是搭乐高积木，只要有一块没搭正，整个造型可能都不满意。
这交叉滚子轴承的设计在要达到高精度这一点上肯定花了好多心思，每一个滚子的尺寸啦，它跟周围部件的间隙啦，都得严格把控。
再有呢，这个设计还讲究紧凑性。
它能在比较小的空间里发挥很大的作用。
就好比是那种紧凑型的小公寓，虽然面积不大，但是功能很齐全。
在一些机器里面，空间很有限，但又需要有好的轴承来让机器运转顺畅，这时候交叉滚子轴承就派上大用场了。
不过啊，我也有困惑的地方。
这种交叉排列的滚子在长时间使用后，它们的磨损状况是怎么相互影响的呢就拿汽车的轮胎来说，一个轮胎磨损了，别的轮胎多多少少也会受点儿牵连，那这些交叉的滚子会不会也有类似的情况我目前还不是特别明白。
我想啊，这个肯定跟滚子的材质还有它们相互之间的润滑有关系。
这可能还需要我去做更多的研究才能搞清楚。
再补充一点哦，我发现这种轴承设计的时候对密封的考虑也很重要。
因为如果灰尘啊水汽啊进到里面去，就会影响滚子的正常运转。
就像我们自己家里的窗户，如果密封不好，灰尘就会呼呼地进去。
对于交叉滚子轴承来说，密封不好可能就会加速磨损或者让整个运转都不顺畅了。
交叉滚子轴承与轴的间隙设计
交叉滚子轴承与轴的间隙设计交叉滚子轴承与轴的间隙设计是机械制造中非常重要的一个环节，选择恰当的“间隙值”可以大大提高机器的使用寿命、性能和效率。
本文将从几个方面阐述交叉滚子轴承与轴的间隙设计。
首先，要明确交叉滚子轴承与轴的间隙指的是内圈和外圈的间隙。
间隙值可以影响轴承的运转精度、承载能力和使用寿命等多个方面，因此在整个生产过程中必须严格控制间隙值。
通常来说，间隙分为负间隙和正间隙两种情况，其中负间隙指内圈直径大于轴直径，而正间隙指内圈直径小于轴直径。
其次，为了防止载荷导致内圈和外圈的变形，需要选择合适的间隙值。
一般而言，负间隙的交叉滚子轴承能够承担更大的载荷，适用于需要承受剧烈振动或者重载的场合。
而正间隙的交叉滚子轴承则适用于需要支持较高旋转精度和较高速度的场合。
第三，选择合适的间隙值还需要考虑到工作环境和使用条件。
不同的工作环境和使用条件会导致轴承磨损不同，从而影响间隙值的选择。
例如，在恶劣的环境条件下，如潮湿、高温、强臭气、强酸性或碱性等情况下，间隙值应选择略小一些，以避免轴承因负荷过大而损坏。
第四，还需要针对不同类型的机器和设备，选择不同的间隙值。
例如，对于机床上的交叉滚子轴承，因为其精度要求较高，通常需要选择小负间隙。
但是，在自动化生产线上使用的交叉滚子轴承，则通常需要选择正间隙，以便将轴承的使用寿命和鲁棒性提高。
最后，根据以上几个因素选择合适的间隙值后，还需要进行实际的试验和测试，以验证轴承在实际运行过程中的效果和性能是否达到设计要求。
总之，交叉滚子轴承与轴的间隙设计是机械制造过程中非常重要的一步，正确选择间隙值可以提高机器的使用寿命、性能和效率。
希望本文对读者有所启发，有助于大家更好地进行相关的机械制造工作。
轴承安装手册
2023-11-05
目录
• 轴承概述 • 轴承安装前的准备 • 轴承的安装步骤 • 轴承安装后的检查 • 轴承的维护与保养 • 轴承常见问题与解决方案
01 轴承概述
轴承的定义与分类
轴承是一种支撑和固定轴的机械元件，它能够减少轴的摩擦和磨损，提高机械效 率。
根据轴承的用途和特性，它可以分为滑动轴承、滚动轴承、关节轴承、直线运动 轴承等。
准备润滑剂
根据需要，准备适量的润滑剂，并确保润 滑剂清洁、无杂质。
安装轴承
将轴承轻轻放置在轴承座上，确保轴承与 轴或孔的配合尺寸符合要求。
轴承的固定与润滑
固定轴承
使用适当的紧固件将轴承固定在设备上，确保轴承不会松动。
润滑轴承
根据需要，定期对轴承进行润滑，以保持轴承的良好运转和使用寿命。
04 轴承安装后的检查
详细描述
应按照轴承安装指南进行正确安装，并确 保轴承座和轴颈表面清洁，无异物。在轴 承座和轴承之间加注适当的润滑脂，点一
总结词
轴承振动与噪声过大可能是由于轴承损坏、轴颈与轴承 座不匹配或润滑不良所导致。
要点二
详细描述
应检查轴承是否损坏，如出现裂纹、剥落或滚子损坏等 现象应及时更换轴承。检查轴颈与轴承座是否匹配，如 不匹配应重新选配或修整轴颈。确保润滑脂清洁并加注 适量润滑脂。
检查轴承的旋转精度
旋转精度是轴承的重要性能指标，它反映了轴承在旋转过程中的平稳性和精度。 使用激光干涉仪或电涡流传感器等高精度测量设备，可以检测轴承的旋转精度。
旋转精度的检查通常包括径向跳动、轴向跳动和旋转不均匀性等指标。
检查轴承的振动与噪声
轴承的振动和噪声是评估其性能的 重要指标。
振动的来源可能包括轴承的内部缺 陷、不平衡或与周围机器的共振。
交叉滚子回转支承
交叉滚子回转支承交叉滚子回转支承是一种采用交叉布置滚子和回转外圈的滚动轴承。
它能够承受较大的径向和轴向载荷，并且具有自润滑和耐磨损的性能。
本文将从交叉滚子回转支承的结构、工作原理、应用领域等方面进行详细介绍。
交叉滚子回转支承的结构主要由内圈、外圈、滚子、密封圈、润滑孔等组成。
其特点是滚动体的滚动轴线与当地对象中心轴线相交于90度的交叉角度。
这种结构设计使得滚子可以在高承载能力和刚性的条件下运动，从而能够同时承受径向、轴向和倾斜力。
交叉滚子回转支承的工作原理基于滚动摩擦。
当外部力作用于支承时，滚子会由于内圈和外圈的相对运动而滚动。
在滚动过程中，滚子与内圈和外圈之间的接触点会不断发生变化，从而实现了力的转移和分配。
交叉滚子回转支承的设计能够保证内部的滚子运动平稳，降低了滚动摩擦和能量损失。
交叉滚子回转支承具有许多优点，使其在各个领域得到广泛应用。
首先，交叉滚子回转支承具有高承载能力和刚性，能够承受大的径向和轴向载荷。
其次，该支承具有较好的运动平稳性和精度，能够实现高速旋转和精确定位。
再次，交叉滚子回转支承具有自润滑和耐磨性能，不需要额外的润滑剂和维护，降低了使用成本和维护难度。
交叉滚子回转支承在各个行业都有广泛应用。
在机械制造领域，它常用于起重机、挖掘机、冶金机械等设备的转台和回转机构。
在航天航空领域，它用于卫星通信、升降平台、飞机起落架等系统。
此外，交叉滚子回转支承还可用于化工设备、石油机械、医疗器械等领域。
交叉滚子回转支承也存在一些不足之处。
首先，由于其结构特点，安装和维护相对较为困难。
其次，由于滚子交叉布置，导致内部空隙较大，容易引起杂质的进入和外部污染物的沉积。
因此，交叉滚子回转支承需要定期检查和维护，以保证其正常工作和寿命。
综上所述，交叉滚子回转支承是一种具有高承载能力和刚性的滚动轴承。
它的结构和工作原理使其在各个领域得到广泛应用。
然而，鉴于其特殊的结构和使用要求，我们需要在安装和维护过程中特别注意，以确保其正常工作和延长寿命。
