线性稳压电源和开关电源有什么区别_线性稳压电源和开关稳压电源对比分析
线性稳压电源和开关电源有什么区别_线性稳压电源和开关稳压电源对比分
析
稳压电源（stabilized voltage supply）是能为负载提供稳定的交流电或直流电的电子装置，包括交流稳压电源和直流稳压电源两大类。
当电网电压或负载出现瞬间波动时，稳压电源会以10-30ms的响应速度对电压幅值进行补偿，使其稳定在±2%以内。
知道了什么是稳压电源，接下来跟随小编一起来了解一下什么是线性稳压电源和开关电源，那么这两个之间有什么区别呢？
线性稳压电源和开关稳压电源对比分析根据调整管的工作状态，我们常把稳压电源分成两类：线性稳压电源和开关稳压电源。
线性稳压电源，是指调整管工作在线性状态下的稳压电源。
而在开关电源中则不一样，开关管（在开关电源中，我们一般把调整管叫做开关管）是工作在开、关两种状态下的：开——电阻很小；关——电阻很大。
开关电源是一种比较新型的电源。
它具有效率高，重量轻，可升、降压，输出功率大等优点。
但是由于电路工作在开关状态，所以噪声比较大。
通过下图，我们来简单的说说降压型开关电源的工作原理。
如图所示，电路由开关K（实际电路中为三极管或者场效应管），续流二极管D，储能电感L，滤波电容C等构成。
当开关闭合时，电源通过开关K、电感L给负载供电，并将部分电能储存在电感L以及电容C中。
由于电感L的自感，在开关接通后，电流增大得比较缓慢，即输出不能立刻达到电源电压值。
一定时间后，开关断开，由于电感L的自感作用（可以比较形象的认为电感中的电流有惯性作用），将保持电路中的电流不变，即从左往右继续流。
这电流流过负载，从地线返回，流到续流二极管D的正极，经过二极管D，返回电感L的左端，从而形成了一个回路。
通过控制开关闭合跟断开的时间（即PWM——脉冲宽度调制），就可以控制输出电压。
如果通过检测输出电压来控制开、关的时间，以保持输出电压不变，这就实现了稳压的目的。
在开关闭合期间，电感存储能量；在开关断开期间，电感释放能量，所以电感L叫做储能。
开关电源的基本知识介绍
一次側
變壓器 能量轉換
二次側
輸 出 電 路 保護線路 回授與 控制線路
PG電路 PG電路
+3.3V +3.3V穩壓電路
+5Vsb 起動電壓 & +5Vsb
四.開關電源的原理介紹
輸入電網濾波電路
交流電源插座上焊接 EMI電源濾波器 的是EMI電源濾波器， 的是EMI電源濾波器， 這個由扼流圈 扼流圈和 這個由扼流圈和電容 組成的低通網路能濾 除電源線上的高頻雜 波和同相干擾信號， 波和同相干擾信號， 同時也將電源內部的 干擾信號遮罩起來， 干擾信號遮罩起來， 構成了電源抗電磁干 擾的第一道防線
110/220Vac 50Hz變壓 變壓 整流濾波 低壓直流
線性电源 線性电源 簡單示意圖
DC-DC調整穩壓部分 穩定低壓直流輸出 調整穩壓部分
線性電源Q 線性電源 1工作在放大區
DC-DC調整穩壓部分 調整穩壓部分 輸出電壓的穩定性由 UZ和UBE的恆定性決定 的恆定性決定: UL=UZ-UBE RC限制Q1的耗散功率: 限制 的耗散功率 UCE =U0- UL -IC*RC 限制短路電流: 限制短路電流 ICmax=U0/RC
調整管損耗功率大, 調整管功耗小,机内温升低, 特點原因 調整管損耗功率大,尤其是大功率的 調整管功耗小,机内温升低, 輸出多路的 线性電源往往是重量重, 體積大， 线性電源往往是重量重, 體積大， 低電壓大電流的直流電要具備各種保護 不適合電腦工業化的輕便設計原則 . 功能。 功能。
基于BOOST电路的有源功率因数校正设计
的基波电流与电压之间相位差减小来提高功率因数，被动式 PFC 包括静音式被动 PFC 和非 静音式被动 PFC。 被动式 PFC 的功率因数只能达到 0.7～0.8， 它一般在高压滤波电容附近。 “填谷电路式”属于一种新型无源功率因数校正电路， 其特点是利用整流桥后面的填谷电路来 大幅度增加整流管的导通角， 通过填平谷点， 使输入电流从尖峰脉冲变为接近于正弦波的波 形，将功率因数提高到 0.9 左右，显著降低总谐波失真。与传统的电感式无源功率因数校正 电路相比，其优点是电路简单，功率因数补偿效果显著，并且在输入电路中不需要使用体积 大重量沉的大电感器。有源 PFC 由电感电容及电子元器件组成，体积小、通过专用 IC 去调 整电流的波形，对电流电压间的相位差进行补偿。有源 PFC 可以达到较高的功率因数──通 常可达 98%以上，但成本也相对较高。此外，有源 PFC 还可用作辅助电源，因此在使用有 源 PFC 电路中，往往不需要待机变压器，而且有源 PFC 输出直流电压的纹波很小，这种电 源不必采用很大容量的滤波电容。
所以，电感电压小信号为
THD 会超过电流基波，PF 不超过 0.6。线路功率因数过低和电流谐波含量过高，不仅会对 造成电能巨大浪费，而且会对电力系统产生严重污染，影响到整个电力系统的电气环境，包 括电力系统本身和广大用户，都对 AC 线路电流谐波做出了具体的限制要求。 为提高线路功率因数，抑制电流波形失真，必须采用 PFC 措施。 在交流电路中，电压与电流之间的相位差(Φ)的余弦叫做功率因数，用符号 cosΦ 表示， 在数值上，功率因数是有功功率和视在功率的比值，即 cosΦ=P/S。 功率因数的大小与电路的负荷性质有关， 如白炽灯泡、电阻炉等电阻负荷的功率因数 为 1，一般具有电感性负载的电路功率因数都小于 1。功率因数是电力系统的一个重要的技 术数据。功率因数是衡量电气设备效率高低的一个系数。功率因数低，说明电路用于交变磁 场转换的无功功率大， 从而降低了设备的利用率，增加了线路供电损失。所以，供电部门 对用电单位的功率因数有一定的标准要求。 传统的开关电源存在一个致命的弱点，功率因数低，一般只有 0.45～0.75。导致功率因 数降低的原因有两个，一个是线路电压与电流之间的相位角 ψ，另一个是电流或电压的波形 失真。前一个原因人们是比较熟悉的。而后者在电工学等书籍中却从未涉及。其根源是整流 电路后的滤波电容使输出电压平滑，但却使输入电流变为尖脉冲，降低了功率因数。 功率因数（PF）定义为有功功率（P）与视在功率（S）之比值，即 PF=P/S。对于线路 电压和电流均为正弦波波形并且二者相位角为 ψ 时，功率因数 PF 即为 cosψ。 由于很多家用 电器（如排风扇、抽油烟机等）和电气设备是既有电抗的阻抗负载，所以才会存在着电压与 电流之间的相位角 ψ。 这类电感性负载的功率因数都较低 （一般为 0.5~0.6） ， 说明交流 （AC） 电压设备的额定容量不能充分利用，输出大量的无功功率，致使输电效率降低。为提高负载 功率因数，往往采取补偿措施。最简单的方法是在电感性负载两端并联电容器，这种方法称 为并联补偿。 PFC 方案完全不同于传统的"功率因数补偿"， 它是针对非正弦电流波形而采取的提高线 路功率因数、 迫使 AC 线路电流追踪电压波形的瞬时变化轨迹， 并使电流与电压保持同相位， 使系统呈纯电阻性的技术措施。 功率因素校正的概念起源于 1980 年，但被重视和推广则在 20 世纪 80 年代末期和 90 年代。综观 PFC 技术的发展，PFC 技术可划分为两大类：一类是无源 PFC 技术；另一类是 有源 PFC 技术。采用无源元件来改善输入功率因素，减小电流谐波满足标准要求，其特点 是简单，但体积庞大、笨重，有些场合则无法满足要求。 一般分“电感补偿式”和“填谷电路式(Valley Fill Circuit)”。“电感补偿方法”是使交流输入
线性直流稳压电源详解之线性直流稳压电源设计电路图分析
线性直流稳压电源详解之线性直流稳压电源设计电路图分析线性直流电源线性模式，是指调整管工作在线性状态下（就是工作在放大区啊）的直流稳压电源。
就比如三极管，有放大、饱和、截止三种工作状态一样，调整管工作在线性状态下，可这么来理解：RW是连续可变的，亦即是线性的。
而在开关电源中则不一样，开关管是工作只有开、关两种状态：开电阻接近很小；关电阻很大接近于无穷大。
工作在开关状态下的管子显然不是线性状态。
所以直流稳压电源，会分为线性模式直流电源和开关模式直流电源。
线性直流电源（Linearpowersupply）是先将交流电经过变压器降低电压幅值，再经过整流电路整流后，得到脉冲直流电，后经滤波得到带有微小波纹电压的直流电压。
要达到高精度的直流电压，必须经过稳压电路进行稳压。
稳压过程稳压过程，是稳压电源的一个核心，所以对这里大致说明一下。
细细的讲的话会很复杂，不过只要我们知道一个规律，分析起来就很方便了。
稳压过程如输出电压误差放大管基极电压误差放大管基极电流误差放大管集电极电流调整管基极电流（减小的那部分基极电流哪去了？被误差放大管集电极分流了，调整管等效电阻输出电压，完成了调整的目的。
反之也一样，变，掌握了这个规律，对于理解这个概念会很有帮助。
由于调整管相当于一个电阻，电流流过电阻时会发热，所以工作在线性状态下的调整管，一般会产生大量的热，导致效率不高。
这是线性稳压电源的一个最主要的缺点。
但线性稳压电源的优点也是开关电源不可比的：调整速度快、纹波小、干扰小，正是这些优点，使得线性稳压电路在数字电路、CPU供电（家电中的）、信号处理等对电源质量要求较高的电路中得到了广泛应用。
基本工作原理线性直流电源主回路的工作过程是输入电源先经预稳压电路进行初步交流稳压后，通过主。
常用的稳压电路类型
常用的稳压电路类型
常用的稳压电路类型有：
1. 线性稳压电路（Linear Regulator）：通过将输入电压降低到所需输出电压来实现稳压，常见的线性稳压电路包括三端稳压器和二端稳压器。
2. 开关稳压电路（Switching Regulator）：通过周期性开关管切断和通导输入电压，通过输出电感储能和滤波电容产生稳定的输出电压，常见的开关稳压电路包括开关稳压器（Switching Regulator）、降压/升压变换器（Buck/Boost Converter）等。
3. 反馈式稳压电路（Feedback Regulator）：通过将电源输出电压与参考电压进行比较，然后通过反馈控制输入电压以维持输出电压稳定，常见的反馈式稳压电路包括电压反馈式稳压器（Voltage Feedback Regulator）、电流反馈式稳压器（Current Feedback Regulator）等。
4. 开环稳压电路（Open Loop Regulator）：通过根据输入电压和其他参数确定所需的输出电压，并通过调节电源输入电压或输出电阻来实现稳压。
5. 集成稳压电路（Integrated Regulator）：将稳压功能集成到一个芯片中，节省外部元件并减小尺寸，常见的集成稳压电路包括线性稳压芯片（Linear Regulator IC）、开关稳压芯片（Switching Regulator IC）等。

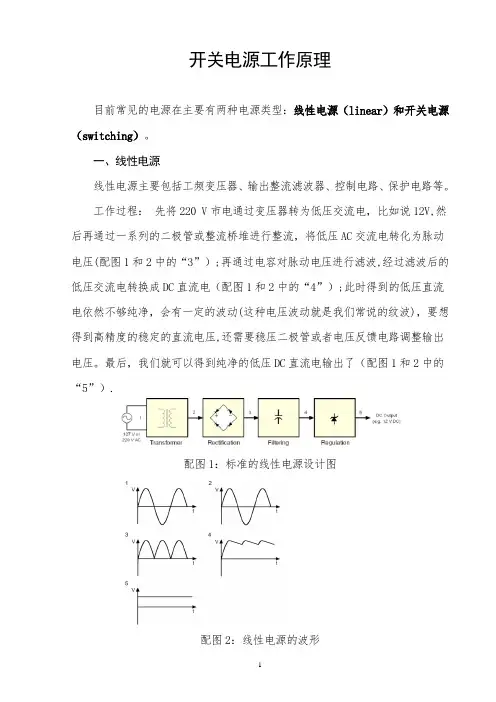

开关电源工作原理
开关电源工作原理目前常见的电源在主要有两种电源类型：线性电源（linear）和开关电源（switching）。
一、线性电源线性电源主要包括工频变压器、输出整流滤波器、控制电路、保护电路等。
工作过程：先将220 V市电通过变压器转为低压交流电，比如说12V,然后再通过一系列的二极管或整流桥堆进行整流，将低压AC交流电转化为脉动电压(配图1和2中的“3”）;再通过电容对脉动电压进行滤波,经过滤波后的低压交流电转换成DC直流电（配图1和2中的“4”）;此时得到的低压直流电依然不够纯净，会有一定的波动(这种电压波动就是我们常说的纹波)，要想得到高精度的稳定的直流电压,还需要稳压二极管或者电压反馈电路调整输出电压。
最后，我们就可以得到纯净的低压DC直流电输出了（配图1和2中的“5”）.配图1：标准的线性电源设计图配图2：线性电源的波形线性电源的优点:纹波小，调整率好，对外干扰小。
适合用于模拟电路，各类放大器等低功耗设备.线性电源的缺点：体积大，笨重，效率低、发热量也大.需要庞大而笨重的变压器，所需的滤波电容的体积和重量也相当大，线性电源的调整管工作在放大状态，因而发热量大,效率低（35%左右）,需要加体积庞大的散热片，而且还需要同样也是大体积的工频变压器,当要制作多组电压输出时变压器会更庞大。
对于高功耗设备而言，线性电源将会力不从心。
二、开关电源开关电源是采用功率半导体器件作为开关元件，通过周期性通断开关，控制开关元件的占空比来调整输出电压。
开关电源的工作原理,简单的说是将交流电先整流成直流电，再将直流逆变成交流电，再整流输出成所需要的直流电压。
①交流电源经整流滤波成直流；②通过高频PWM（脉冲宽度调制)信号控制开关管进行高速的导通与截止，将直流电转化为高频率的交流电提供给开关变压器进行变压;③开关变压器次级感应出高频交流电压，经整流滤波变成直流电供给负载；④输出部分通过一定的电路反馈给控制电路，控制PWM占空比，以达到稳定输出的目的.开关电源的主要优点：体积小、重量轻（体积和重量只有线性电源的20～30％)、效率高（一般为60~70％，而线性电源只有30～40%）、自身抗干扰性强、输出电压范围宽、模块化。
开关电源分类及原理
开关电源分类及原理开关电源是一种常见的电源类型，广泛应用于各种电子设备中。
根据其工作原理和特点，可以将开关电源分为多种类型。
本文将介绍几种常见的开关电源分类及其原理。
一、开关电源的分类1. 基于工作方式的分类开关电源可以根据其工作方式进行分类，主要包括以下几种类型：（1）开关模式电源：开关模式电源是一种常见的开关电源类型，其工作原理是通过开关管的开关动作来控制电源的输出。
开关模式电源具有高效率、稳定性好等特点，广泛应用于计算机、通信设备等领域。
（2）开关逆变器电源：开关逆变器电源是一种将直流电转换为交流电的开关电源。
它通过开关管的开关动作，将直流电源转换为高频交流电，再通过滤波电路得到稳定的交流电输出。
开关逆变器电源在太阳能发电、电动汽车等领域有着广泛的应用。
（3）开关稳压电源：开关稳压电源是一种能够提供稳定输出电压的开关电源。
它通过反馈控制电路来实现对输出电压的调节，具有输出电压稳定、响应速度快等特点，常用于精密仪器、医疗设备等领域。
2. 基于拓扑结构的分类开关电源还可以根据其拓扑结构进行分类，主要包括以下几种类型：（1）开关电源的原理开关电源的工作原理是通过开关管的开关动作来控制电源的输出。
当开关管导通时，电源输出电压；当开关管关断时，电源停止输出。
通过不断地开关动作，可以控制输出电压的大小和稳定性。
（2）开关电源的优点开关电源相比传统的线性电源具有以下优点：- 高效率：开关电源采用开关管进行开关动作，能够实现高效率的能量转换，减少能量损耗。
- 小体积：开关电源采用高频开关动作，可以减小变压器和滤波电容的体积，使整个电源模块更加紧凑。
- 宽输入电压范围：开关电源能够适应较宽的输入电压范围，具有较好的电网适应性。
- 稳定性好：开关电源通过反馈控制电路来实现对输出电压的调节，具有较好的稳定性和响应速度。
（3）开关电源的应用领域开关电源广泛应用于各种电子设备中，包括计算机、通信设备、工业自动化设备、医疗设备等。
电源的分类及知识（2篇）
电源的分类及知识一、交流稳压电源的分类及其特点能够提供一个稳定电压和频率的电源称交流稳定电源。
目前国内多数厂家所做的工作是交流电压稳定。
下面结合市场有的交流稳压电源简述其分类特点。
参数调整（谐振）型这类稳压电源，稳压的基本原理是LC串联谐振,早期出现的磁饱和型稳压器就属于这一类.它的优点是结构简单,无众多的元器件,可靠性相当高稳压范围相当宽,抗干扰和抗过载能力强.缺点是能耗大、噪声大、笨重且造价高。
在磁饱和原理的基础上的发育进形成的参数稳压器和我国50年代已流行的“磁放大器调整型电子交流稳压器”（即614型）均属此类原理的交流稳压器。
自耦（变比）调整型1）机械调压型，即以伺服电机带动炭刷在自耦变压器的绕组滑动面上移动，改变Vo对Vi的比值，以实现输出电压的调整和稳定。
该种稳压器可以从几百瓦到几千瓦。
它的特点是结构简单，造价低，输出波形失真小；但由于炭刷滑动接点易产生电火花，造成电刷损坏以至烧毁而失效；且电压调整速度慢。
2）改变抽头型，将自耦变压器做成多个固定抽头，通过继电器或可控硅（固态继电器）做为开关器10件，自动改变抽头位置，从而实现输出电压的稳定。
该种型稳压器优点是电路简单，稳压范围宽（130V～280V），效率高（≥95%），价格低。
而缺点是稳压精度低（±8～10%）工作寿命短，它适用于家庭给空调器供电。
大功率补偿型——净化型稳压器（含精密型稳压器）它用补偿环节实现输出电压的稳定，易实现微机控制。
它的优点是抗干扰性能好，稳压精度高（≤±1%）、响应快（40～60ms）、电路简单、工作可靠。
缺点是：带计算机，程控交换机等非线性负载时有低频振荡现象；输入侧电流失真度大，源功率因数较低；输出电压对输入电压有相移。
对抗干扰功能要求较高的单位，在城市里应用为宜，计算机供电时，必须选用计算机总功率的2～3倍左右稳压器来使用。
因具有稳压、抗干扰，响应速度快、价格适中等优点，所以应用广泛。
深度解析DCDC和LDO原理和区别
深度解析DCDC和LDO原理和区别DC-DC和LDO（线性稳压器）都是常用的电源管理器件，用于将输入电压转换为所需的输出电压。
两者在电源管理方面有着不同的原理和应用。
一、DC-DC转换器原理和应用DC-DC转换器是一种用于将直流电压转换为另一种直流电压的电源管理器件。
它通过使用电感、电容和开关器件等组件，对输入电压进行变换和调节，输出所需的电压和电流。
DC-DC转换器主要有两种类型：开关型和线性型。
1.1开关型DC-DC转换器开关型DC-DC转换器将输入电压通过开关变换的方式转换为所需的输出电压。
其基本原理是通过开关管（如晶体管或MOSFET）来控制电感储能和电容功耗，以调整输出电压。
开关型DC-DC转换器的主要优点是高效率和较低的功耗。
它们适用于需要高电压转换效率、大电流输出以及宽输入电压范围的应用领域，如电力电子、通信设备和工控设备等。
1.2线性型DC-DC转换器（LDO）线性型DC-DC转换器，也称为LDO（低压差线性稳压器），通过晶体管的工作状态，将输入电压降低到所需的输出电压。
它不像开关型转换器那样进行功耗交换，而是通过调节放大器的放大倍数来实现电压调节。
线性型DC-DC转换器的主要优点是设计简单、成本低廉并且在快速响应和低噪声方面工作效果好。
它适用于对电源噪声敏感的应用领域，如射频、传感器和低功耗设备等。
二、DC-DC转换器和LDO的区别DC-DC转换器和LDO在原理、性能和应用方面有以下几点区别：2.1转换效率DC-DC转换器的转换效率通常高于LDO。
因为LDO在电压调节过程中需要通过电阻或晶体管的方式来调整电压，而开关型DC-DC转换器通过电感和电容器等元件实现高效能量转换。
2.2输入电压范围开关型DC-DC转换器的输入电压范围通常较宽，可以适应不同的输入电压。
而LDO一般要求输入和输出电压的差额较小，输入电压范围较窄。
2.3噪声和抗干扰性能LDO通常具有较好的噪声和抗干扰性能，因为它没有开关元件的干扰和噪声源。
开关稳压电源的原理
开关稳压电源的原理开关稳压电源是一种能够将输入电压稳定输出的电源设备，它通过对输入电压进行快速开关调节，以获得稳定的输出电压。
在现代电子设备中，开关稳压电源被广泛应用于各种领域，如通信、工业控制、医疗设备等。
本文将介绍开关稳压电源的原理及其工作过程。
开关稳压电源的原理基于控制开关管的导通时间来调节输出电压。
当输入电压发生变化时，控制电路会对开关管的导通时间进行调节，以使输出电压保持在设定的稳定值。
这种调节方式比传统的线性稳压电源更加高效，因为开关管在导通和关断状态之间切换的速度非常快，几乎没有能量损耗。
开关稳压电源的核心部件包括开关管、变压器、整流器、滤波器和控制电路。
当输入电压加到变压器的初级线圈上时，变压器会将输入电压变换成所需的电压，并传递到开关管。
开关管会根据控制电路的信号，以一定的频率进行开关操作，使得输出电压保持稳定。
整流器和滤波器则用于将开关管输出的脉冲电压转换成稳定的直流电压。
开关稳压电源的工作过程可以简单描述为，首先，输入电压经过变压器变换后，传递给开关管。
控制电路会监测输出电压的变化，并根据需要调节开关管的导通时间。
开关管的开关操作会产生脉冲电压，经过整流器和滤波器后，输出稳定的直流电压。
整个过程中，控制电路起到了关键的作用，它能够实时监测和调节开关管的工作状态，以确保输出电压的稳定性。
开关稳压电源相比传统的线性稳压电源具有许多优势。
首先，它的效率更高，能够在较小的体积内实现更大的功率输出。
其次，开关稳压电源的输出电压稳定性更好，能够适应更广泛的输入电压范围。
此外，开关稳压电源还具有响应速度快、功耗低、体积小等特点，适用于各种复杂的电子设备应用场景。
总之，开关稳压电源以其高效、稳定、灵活的特点得到了广泛的应用。
通过对开关管的精确控制，它能够实现对输入电压的快速调节，从而获得稳定的输出电压。
在未来的发展中，开关稳压电源将继续发挥重要作用，为各种电子设备提供可靠的电源支持。
DC TO DC 和 LDO的区别是什么？
线性稳压电源及LDO 和DCDC文章来源：不详 作者：佚名该文章讲述了线性稳压电源及LDO 和DCDC.据调整管的工作状态，我们常把稳压电源分成两类：线性稳压电源和开关稳压电源。
此外，还有一种使用稳压管的小电源。
这里说的线性稳压电源，是指调整管工作在线性状态下的直流稳压电源。
调整管工作在线性状态下，可这么来理解：RW （见下面的分析）是连续可变的，亦即是线性的。
而在开关电源中则不一样，开关管（在开关电源中，我们一般把调整管叫做开关管）是工作在开、关两种状态下的：开——电阻很小；关——电阻很大。
工作在开关状态下的管子显然不是线性状态。
线性稳压直流电源的特点是：输出电压比输入电压低；反应速度快，输出纹波较小；工作产生的噪声低；效率较低(现在经常看的LDO 就是为了解决效率问题而出现的)；发热量大（尤其是大功率电源），间接地给系统增加热噪声。
本文来自: 原文网址：/info/commonIC/0081539.html DC TO DC 和LDO的区别是什么？LDO是low dropout voltage regulator的缩写,整流器.DC-DC，其实内部是先把DC直流电源转变为交流电电源AC。
通常是一种自激震荡电路，所以外面需要电感等分立元件。
然后在输出端再通过积分滤波，又回到DC电源。
由于产生AC电源，所以可以很轻松的进行升压跟降压。
两次转换，必然会产生损耗，这就是大家都在努力研究的如何提高DC-DC 效率的问题。
1.DCtoDC包括boost(升压)、buck(降压)、Boost/buck(升/降压)和反相结构，具有高效率、高输出电流、低静态电流等特点，随着集成度的提高，许多新型DC-DC 转换器的外围电路仅需电感和滤波电容；但该类电源控制器的输出纹波和开关噪声较大、成本相对较高。
2.LDO：低压差线性稳压器的突出优点是具有最低的成本，最低的噪声和最低的静态电流。
它的外围器件也很少，通常只有一两个旁路电容。
