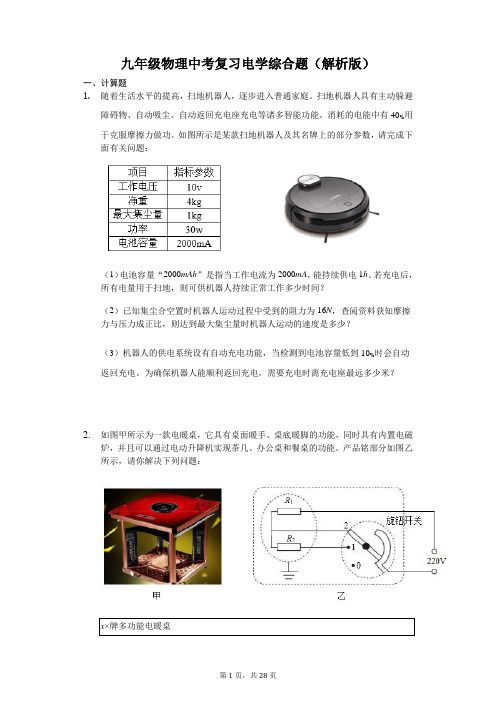

九年级物理中考复习电学综合题(解析版)

九年级物理中考复习电学综合题（解析版）一、计算题1.随着生活水平的提高，扫地机器人，逐步进入普通家庭。

扫地机器人具有主动躲避障碍物、自动吸尘、自动返回充电座充电等诸多智能功能。

消耗的电能中有40﹪用于克服摩擦力做功。

如图所示是某款扫地机器人及其名牌上的部分参数，请完成下面有关问题：（1）电池容量“2000mAh”是指当工作电流为2000mA，能持续供电1h。

若充电后，所有电量用于扫地，则可供机器人持续正常工作多少时间？（2）已知集尘合空置时机器人运动过程中受到的阻力为16N，查阅资料获知摩擦力与压力成正比，则达到最大集尘量时机器人运动的速度是多少？（3）机器人的供电系统设有自动充电功能，当检测到电池容量低到10﹪时会自动返回充电。

为确保机器人能顺利返回充电，需要充电时离充电座最远多少米？2.如图甲所示为一款电暖桌，它具有桌面暖手、桌底暖脚的功能，同时具有内置电磁炉，并且可以通过电动升降机实现茶几、办公桌和餐桌的功能。

产品铭部分如图乙所示，请你解决下列问题：x×牌多功能电暖桌取暖类型电暖尺寸1200*700*580﹣750 取暖功率（400W）2000W最大采暖面积20m2取暖档位双档电陶炉功率1500W（1）电暖桌在高温档时的工作电流；（保留一位小数）（2）R2的电阻；（3）在某用电高峰期，若家庭电路中只有电陶炉在工作，发现标有“3000imp/（kW•h）”的电能表的指示灯闪烁81次共用时60s.求此时电陶炉的实际功率。

3.如图甲电路，电源电压恒定不变，小灯泡L的额定电压为12V，图乙中的A、B分别是灯泡L和电阻R1的图像。

闭合开关S、S1，断开S2，滑动变阻器的滑片移至a 端时，小灯泡恰好正常发光。

闭合开关S、S2，断开S1，滑动变阻器滑片P移至中点时，电路中的电流为0.1A．求：（1）小灯泡L的额定功率；（2）滑动变阻器R2的最大阻值；（3）闭合开关S、S2，断开S1，滑动变阻器R2消耗的最大功率。

中考物理电学压轴题精选(含答案)

实用文档1电学压轴题1. 如图31所示，电源两端的电压保持不变，滑动变阻器的最大电阻R ab =12Ω，当开关S 1闭合，S 2断开，滑片P 滑到b 端时，电压表的示数为U 1，灯L 消耗的功率是其额定功率的91；当开关S 1、S 2同时闭合，滑片P 滑到a 端时，电流表的示数为2A ，此时电阻R 0的电功率为12W ，电压表的示数为U 2，且U 2∶U 1=2∶1，求：（1）当开关S1、S2同时闭合，滑片P 滑到a 端时，电压表的示数；（2）灯L 的额定功率．2 如图24所示，电路中电源两端电压保持不变，滑动变阻器的最大阻值为R ３。

将滑动变阻器的滑片P 置于A 端，只闭合开关S1时，电压表V1的示数为U1，电压表V2的示数为U2；将滑动变阻器的滑片P 置于B 端，仍只闭合开关S1时，电压表V1的示数为U1′，电压表V2的示数为U2′，R1消耗的电功率为0.72W 。

已知U1：U1′= 4：7，U2：U2′= 2：1，R2=12Ω 。

（1）求R1的阻值；（2）当滑动变阻器的滑片P 置于B 端时，闭合开关S1、S2、S3，通过计算说明电流表能否使用0-3A 这一量程进行测量。

3 如图30所示电路电源两端电压保持不变，灯L 标有“6V 6W”字样。

只断开开关S1时，电压表的示数为U ；只闭合S1时，电流表的示数为I ；开关全断开时，电压表的示数为U '，电流表的示数为I '，灯L 的实际功率为1.5W 。

已知U ∶U '＝7∶5，I ∶I '＝2∶1。

不考虑灯丝电阻RL 的变化。

求：定值电阻R2的电阻值和电路消耗的最大功率。

abA S 2图31S 1 R 0LRP实用文档2图254 如图24所示电路，灯L1和L2分别标有“6V 0.2A”和“2V 0.2A ”。

电源电压及灯丝电阻保持不变。

当开关S1、S2、S3闭合，S4打开时，灯L1恰能正常发光。

当开关S1、S2、S4闭合，S3打开，滑动变阻器的滑片P 位于a 点时，灯L1也能正常发光；滑动变阻器的滑片P 位于b 点时，灯L1的功率是额定功率的1/4；当开关S1、S3闭合，S2、S4打开时，灯L1的功率是额定功率的16/25。

初三物理变态难的压轴题

初三物理变态难的压轴题一、说在前面初三物理的压轴题啊，那可真是让人又爱又恨。

爱的是它特别能考验咱们的物理水平，恨的是真的好难搞啊。

不过别怕，今天咱就来好好扒一扒这些变态难的压轴题。

二、题型举例1. 电学综合题题目：如图所示的电路中，电源电压保持不变，电阻R1 = 10Ω，R2 = 20Ω。

闭合开关S后，电流表的示数为0.3A。

求：（1）电源电压；（2）电阻R2消耗的电功率。

（10分）答案：（1）首先根据串联电路电阻特点，总电阻R = R1+R2 = 10Ω + 20Ω= 30Ω。

由欧姆定律I = U/R可得，电源电压U = IR = 0.3A×30Ω = 9V。

（2）根据P = I²R，电阻R2消耗的电功率P2 = I²R2=(0.3A)²×20Ω = 1.8W。

解析：对于这种电学综合题，我们得先搞清楚电路的连接方式是串联还是并联。

这里是串联，那就可以根据串联电路的电阻、电流、电压关系来解题。

求电源电压就用总电阻乘以电流，求某个电阻的电功率就用相应的公式。

2. 力学综合题题目：一个质量为m = 5kg的物体，放在水平面上，受到一个水平向右的拉力F = 20N的作用，物体与水平面间的摩擦系数为μ = 0.2。

求：（1）物体受到的摩擦力大小；（2）物体的加速度大小。

（10分）答案：（1）物体受到的摩擦力f = μN，在水平面上N = mg，所以N =5kg×10N/kg = 50N，那么摩擦力f = 0.2×50N = 10N。

（2）根据牛顿第二定律F - f = ma，可得a=(F - f)/m=(20N - 10N)/5kg = 2m/s²。

解析：这题涉及到力学的摩擦力和牛顿第二定律。

先求摩擦力就得知道摩擦力的计算公式，这里是滑动摩擦力，跟正压力和摩擦系数有关。

然后求加速度就用牛顿第二定律，合力等于质量乘以加速度。

3. 浮力综合题题目：一个物体漂浮在水面上，它排开液体的体积为V排= 0.002m³，求物体受到的浮力大小以及物体的重力大小。

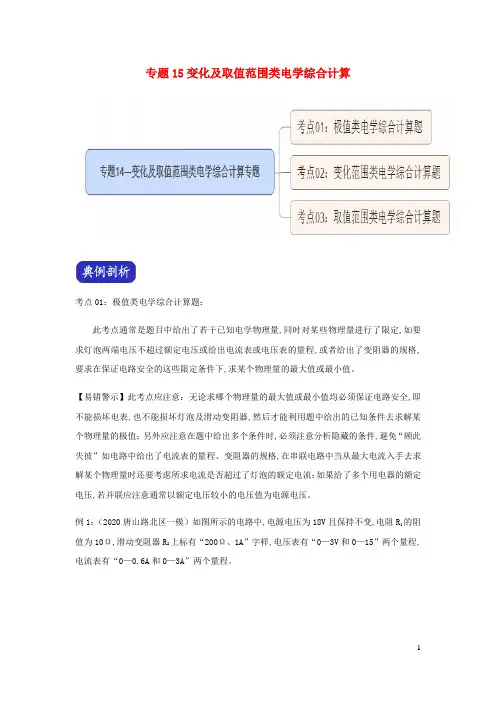

中考物理压轴题大揭秘专题专题15变化及取值范围类电学综合计算含解析

专题15变化及取值范围类电学综合计算考点01：极值类电学综合计算题：此考点通常是题目中给出了若干已知电学物理量,同时对某些物理量进行了限定,如要求灯泡两端电压不超过额定电压或给出电流表或电压表的量程,或者给出了变阻器的规格,要求在保证电路安全的这些限定条件下,求某个物理量的最大值或最小值。

【易错警示】此考点应注意：无论求哪个物理量的最大值或最小值均必须保证电路安全,即不能损坏电表,也不能损坏灯泡及滑动变阻器,然后才能利用题中给出的已知条件去求解某个物理量的极值；另外应注意在题中给出多个条件时,必须注意分析隐藏的条件,避免“顾此失彼”如电路中给出了电流表的量程、变阻器的规格,在串联电路中当从最大电流入手去求解某个物理量时还要考虑所求电流是否超过了灯泡的额定电流；如果给了多个用电器的额定电压,若并联应注意通常以额定电压较小的电压值为电源电压。

例1：（2020唐山路北区一模）如图所示的电路中,电源电压为18V且保持不变,电阻R1的阻值为10Ω,滑动变阻器R2上标有“200Ω、1A”字样,电压表有“0—3V和0—15”两个量程,电流表有“0—0.6A和0—3A”两个量程。

（1）闭合开关将滑片移到某一位置时,电流的大小为0.5A,求R1的功率和电压表的示数。

（2）若用电阻R3来替换R1选择适当的电表量程,调节滑动变阻器滑片,使电压表的示数变化最大,在保证安全的情况下,则满足要求的R3的最大值和最小值各多大。

【答案】（1）13V（2）40Ω,18Ω。

【解析】由电路图可知,两个电阻串联,电压表测R2两端电压,R1的功率P1=I12R1=（0.5A）2×10Ω=2.5W；此时U1=I1R1=0.5A×10Ω=5V,所以U2=U—U1=18V—5V=13V。

（2）用电阻R3来替换R1,要使电压表示数变化最大,电压表应选0—15V量程,当电流表量程为0—0.6A时,最大电流为0.6A,滑动变阻器阻值为0,R3的最小值R3小=U/I=18V/0.6A=30Ω,电压表为15V时,滑动变阻器的最大值为200Ω,此时I2=U2/R2=15V/200Ω=0.075A,因为串联,I2=I3,则R3的最大值R3大=U3/I3=3V/0.075A=40Ω,当电流表选择0—3A量程时,最大电流为1A,R3的最小电阻R3小=U/I=18V/1A=18Ω；综合上述满足要求的R3的最大值为40Ω,最小值为18Ω。

九年级物理中考电学专题复习

九年级物理电学专题专题1电路电流电压电阻基础题一、选择题1.实践小组的同学们到工厂参观，看到车间里摆放着如图所示的高凳，工人师傅告诉大家这是电力作业安全登高凳．下列可用来制作这种高凳的材料是()第1题图A. 不锈钢B. 铁C. 铝合金D. 木头2.如图所示，闭合开关后，下列说法不正确．．．的是()第2题图A. 电铃利用电流热效应工作B. 电源用来提供电能C. 导线用来连接电路元件D. 开关用来控制电流通断3.按照电路图连接好电路，闭合开关S，发现电流表和电压表的指针均没有偏转．电路中仅有一处故障，故障可能是()第3题图A. 电阻R1断路B. 电阻R1短路C. 滑动变阻器R断路D. 滑动变阻器R短路4. 过交通路口时要遵守“红灯停、绿灯行、黄灯也要等一等”的规则，吉祥同学用小灯泡、电池、开关和导线来模拟路口的交通信号灯．要求红、绿、黄灯可独立发光，他设计了如图所示的电路图．其中符合题意的是()5.某同学利用表格中的几种导体探究影响导体电阻大小的因素．下列说法正确的是()A. 为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与②B. 为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与③C. 为检验“导体电阻跟导体横截面积有关”的猜想，应选用导体①与④D. 为检验“导体电阻跟导体材料有关”的猜想，应选用导体②与④二、填空题6. 如图所示，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔(没有戳穿)的饮料吸管放在转动轴上，吸管能在水平面内自由转动，用餐巾纸摩擦吸管使其带电，这种现象叫做________，当与毛皮摩擦过的橡胶棒靠近吸管带电一端时，吸管被排斥，则在摩擦过程中吸管________(选填“得到”或“失去”)电子．第6题图7.如图所示是一个玩具电动车的简化电路图．第7题图(1)只闭合开关S1，电路为________的简单电路；电动车运动，将电能主要转化为________能．(2)要使得小灯泡L和电动机并联，则电路中的开关闭合情况为________________．(3)给电动车的电池充电时，电池相当于电路中的________.三、识图、作图题8.如图所示是未完成连接的实物电路，请用笔画线代替导线完成该电路连接．要求：两灯并联，开关S同时控制两灯，电流表测量干路电流，导线不能交叉．第8题图9. 根据图甲的实物电路，在虚线框内画出对应的电路图．第9题图拔高题10. 在“探究并联电路电流特点”的实验中，小华设计了如图甲所示的电路进行实验．第10题图(1)连接电路时，开关应处于______状态.(2)实验中，在A、B、C三处各接入一个电流表，并选择合适的量程．闭合开关，测得A、B、C三处的电流分别为I A、I B、I C，更换多组________(选填“相同”或“不同”)规格的灯泡重复实验，部分实验数据如表所示．(3)分析实验数据可得：在并联电路中，干路电流与各支路电流的关系是___________________(写出关系式).(4)小华在某次实验时，测得C处电流I C为0.30 A，观察到A处电流表指针位置如图乙所示，则A处电流大小为________A．(5)小华先将电流表接在灯泡L1所在的支路上，闭合开关，观察到灯泡L2发光，但灯泡L1不亮，电流表的示数为零，电路可能存在的故障是______________(选填“灯泡L1断路”或“灯泡L1短路”).11. 如图所示，电源电压不变，闭合开关S，电压表的示数为6 V，电压表的示数为2 V．下列说法中正确的是()第11题图A. L1两端电压为2 VB. 电源两端电压为4 VC. 断开开关，只将电压表换成电流表，则L1与L2串联D. 断开开关，将两个电压表都换成电流表，则L1与L2并联12. 如图所示，两只气球自由地悬挂在空中，为了使两只气球靠拢，你所采用的方法是_______________________________，其中用到的物理知识是________________________________．第12题图13. 如图，小明用电压表测水果电池电压，由图可知：该水果电池的负极是_______片. 用水果电池给电路供电时，将_______能转化为电能．14. 如图所示电路，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数．下列关于电路的分析不正确．．．的是（）A. 灯L1与灯L2并联B. 电压表测量灯L1两端的电压C. 只断开开关S1，灯L2正常发光D. 电流表测量电路总电流专题2欧姆定律1. 图示为电阻R1和R2的I－U图像，由图可知()第1题图A. R1的阻值为5 ΩB. R1的阻值小于R2的阻值C. 将R1、R2串联接入电路，通电后R1两端的电压大于R2两端的电压D. 将R1、R2并联接入电路，通电后通过R1的电流大于通过R2的电流2. 如图所示，电源电压恒定，灯丝电阻不变，闭合开关S，当滑片P向右滑动时，下列说法错误．．的是________(选填序号).第2题图A. 电流表的示数变大B. 电压的示数变大C. 电压表的示数与电流表的示数之比变小D. 电压表的示数与电流表的示数之比变大E. 电压表的示数与电流表的示数乘积变大F. 当滑片滑到最右端时，电压表的示数接近电源电压3. 如图甲，电源电压保持不变，闭合开关S，变阻器滑片从a端滑到b端的过程中，电流表示数I与电压表示数U的关系图像如图乙所示．以下分析错误．．的是()甲乙第3题图A. 电源电压是3 VB. R1的电阻值是10 ΩC. R2的最大电阻值是20 ΩD. 当滑片P移到中点时，电阻R1工作10 s消耗4 J的电能4. 一只灯泡的额定电压是6 V，额定电流是0.4 A，若将该灯泡接在10 V的电源上，为使其正常发光，应______联一个________Ω的定值电阻．5. 如图所示电路，电阻R1为3 Ω，R2为1 Ω.当开关S闭合后，通过电阻R1、R2的电流之比为________，电压表、的示数之比为________．第5题图6. 如图所示，电源电压为12 V保持不变，R1＝10 Ω.只闭合开关S时，电流表的示数为0.3 A，则R1两端的电压U1＝________V，R2＝________Ω；当断开开关S，闭合S1、S2时，则电流表的示数为________A．第6题图7. 课外探究实践作业中小明同学想利用气敏电阻自制一个烟雾浓度检测仪，通过翻阅资料了解到N型气敏元件阻值随气体浓度的增大而减小．如图是小明设计的电路图，其中R为N型气敏元件，R0为定值电阻．闭合开关S，当气体浓度越高时，会出现（）A. 电流表示数增大，电压表示数增大B. 电流表示数增大，电压表示数变小C. 电流表示数变小，电压表示数增大D. 电流表、电压表示数均不变专题3电能电功电功率焦耳定律基础题一、选择题1. 下列家用电器中利用电热工作的是()A. 电风扇B. 洗衣机C. 电饭锅D. 吸油烟机2. 下列家用电器的有关数据，最符合实际的是()A. 电视遥控器的工作电流为1 AB. 洗衣机的工作电压为220 VC. 电冰箱的工作电压为380 VD. 空调的待机功率为0.01 W3. 额定电压相同的电热水壶、电烤箱和电饭锅正常工作过程中消耗的电能W和通电时间t的关系如图所示．关于这三个用电器，下列判断正确的是()第3题图A. 正常工作时，电热水壶比电烤箱产生的热量少B. 正常工作时，电热水壶比电饭锅的功率大C. 正常工作时，通过电饭锅的电流最大D. 在一个月内，电热水壶消耗的电能一定最多4. 如图所示，电路中电源电压保持不变，闭合开关S后，滑动变阻器滑片P向左移动时，下列说法正确的是()第4题图A. 电流表示数变小B. 电压表示数变大C. 小灯泡变得更亮D. 电路的总功率变大5. 如图是额定电压均为220 V的灯泡L1和L2的U－I图像．下列分析不正确．．．的是()第5题图A. 当L1两端的电压为100 V时，其实际功率为20 WB. 当通过L2的电流为0.45 A时，其1 min消耗的电能为4 320 JC. 将L1、L2串联，若L1两端的电压为40 V，则L2的功率为8 WD. 将L1、L2并联，若通过L2的电流为0.5 A，则L1的功率为66 W二、填空题6. 某教室共有20盏“220 V40 W”的普通照明灯泡，一盏灯泡的电阻为________Ω；如果改用20盏“220 V13 W”的LED灯，不仅亮度相当，而且可以省电，若该教室平均每天用电5 h，则一天可节约________度电．7. 某同学家中有一台电热饮水机，铭牌上部分信息如图所示，饮水机加热电阻不受温度影响．关闭家中其他用电器，只让该饮水机单独工作，电能表转盘转了50转用时60 s，电能表参数如图所示，则该饮水机在这段时间内消耗的电能为________J，此时家中的实际电压为________V．第7题图8. 如图所示，甲、乙两个透明容器中密封着等量的空气，通电一段时间后________(选填“甲”或“乙”)容器连接的U形管液面高度差较大，实验表明：电流通过导体产生的热量跟________(选填“电流”或“电阻”)的大小有关；当电流为0.2 A时，通电10 s甲容器中的电阻产生的热量是________J.第8题图9. 如图所示，R1＝10 Ω，R2＝5 Ω，闭合开关，电压表的示数为3 V，R1的电功率P1＝________W，通电10 s后，R2消耗的电能W2＝________J.第9题图10. 如图所示是一个家用电热水器的内部简化电路图，旋转开关可以接通对应的电路，实现高、中和低温三挡位切换．R1、R2为电热丝，高温挡功率为3 kW，R2的阻值为48.4 Ω，R1的阻值为________Ω；电热水器在中温挡工作1 min消耗的电能为________J.第10题图三、计算题11. 如图所示电路，电源电压保持不变，灯泡L标有“6 V 6 W”．闭合开关S，灯泡正常发光，定值电阻R两端的电压是12 V．求：第11题图(1)灯丝的电阻R L；(2)电路中的电流I；(3)电路消耗的总功率P.(4)通电1 min电路消耗的电能．12. (2022海南)如图甲电路中，电源电压保持不变．闭合开关后，调节电阻箱的阻值，记录多组数据，得到电流随电阻箱阻值变化的图像如图乙所示，电源电压为________V；当电流I＝0.5 A时，通电10 s电阻箱消耗的电能为________J.第12题图13.如图所示：电能表示数为________kW·h.某兴趣小组利用该电能表和秒表检测一只标识为“220 V10 W”节能灯的实际功率．关闭其他用电器，将该节能灯接入家庭电路，分别设计出两种测量方案：方案一：测量出1 min时间内电能表转盘转过的圈数n；方案二：测量出电能表转盘转过1圈所用时间t；比较两种方案，最可行的是______ ．14.如图所示，电源电压6 V不变，电阻R1＝10 Ω，R2＝20 Ω，当开关S接2时，电压表示数为____V；当开关S接1时，通过R1的电流10 s内所做的功为________J.专题4家用电器相关计算(含铭牌、多挡位电路)练习一基础题1. (2021齐齐哈尔)父亲节到了，小明妈妈为爷爷买了一个电热足浴盆，内部由加热系统和按摩系统两部分组成．加热系统的加热电阻额定电压为220 V，额定功率为605 W．求：第1题图(1)该电热足浴盆加热系统是利用电流的________工作的．(2)小明帮爷爷泡脚前，向足浴盆中加入6 kg初温为20 ℃的水，加热系统的加热电阻正常工作15 min将水加热到40 ℃，则此加热过程中水吸收的热量是多少？[水的比热容c水＝4.2×103 J/(kg·℃)](3)加热系统的加热电阻正常工作15 min消耗的电能是多少？(4)当小明家的实际电压是200 V时，加热电阻工作的实际电功率是多少？(忽略温度对电阻的影响)2. 一题多设问(2022安徽改编)图甲为某电火锅的铭牌，其内部简化电路如图乙所示，R1、R2为阻值一定的电热丝，且R1<R2.通过控制开关S1、S2的断开或闭合状态，可以让电火锅在不同挡位工作．甲乙第2题图(1)电火锅在低温挡工作时，开关S1、S2分别处于什么状态？(2)若家庭电路的电压是220 V，某插座的额定电流是5 A，用该插座仅给电火锅供电，从安全用电和加热快这两个角度综合考虑，应选择哪个挡位？说明理由．(3)电热丝R1、R2的阻值．拓展设问(4)电火锅正常工作时，用高温挡给质量为2 kg、水温为40 ℃的水加热，经过一段时间水温升高到90 ℃，已知该电火锅高温挡的热效率为80%.则加热时间是多少秒？[水的比热容为4.2×103 J/(kg·℃)]3. 如图甲是小明家某型号电热加湿器的原理图．R1、R2都是发热电阻，S为旋转型开关，1、2、3、4为触点，通过旋转开关S可实现“关”“低挡”“高挡”之间的切换，某次使用加湿器在额定电压下工作，加湿器注水仓中加注冷水的质量为2 kg，其工作30 min过程中的加热功率与时间图像如图乙所示．求：甲乙第3题图(1)该电热加湿器处于“高挡”时，旋转开关S与哪些触点相连；(2)已知“高挡”加热产生热量的84%被水吸收，则“高挡”加热过程中可以使注水仓中冷水的温度升高多少℃？[c水＝4.2×103 J/(kg·℃)](3)电阻R2的阻值；(4)用电高峰期，小明断开家中其他所有用电器，只接通加湿器在“低挡”加热，发现家中标有3 000re v s/(kW·h)的电能表转盘在400 s内转过27转，则此时“低挡”的实际功率是多少？练习二拔高题1. [新考法](2022河池)如图所示为某智能烘干机的简化电路原理图，其工作电路由电压为220 V的电源、阻值为55 Ω的电热丝R、红灯L和蜂鸣器组成；控制电路由电源U、电磁铁(线圈电阻忽略不计)、开关S、热敏电阻R1和滑动变阻器R2组成；R1的阻值随温度变化的关系如下表所示．当控制电路电流I≥0.05 A时，衔铁被吸合，电热丝R停止工作，同时红灯亮，蜂鸣器响发出报警信号，表明烘干机内温度过高．第1题图(1)电热丝R工作时的电流为多少？(2)电热丝R通电10 s产生的热量为多少？(3)已知控制电路的电源电压U＝6 V，当调节滑动变阻器R2＝70 Ω时，烘干机内温度至少多高会发出报警信号．2. [模型建构](2022山西)善于动手动脑的小明研究了汽车座椅加热原理后，计划自制具有加热和保温两挡功能且方便携带的加热坐垫送给爷爷．他在网上购买了电压为5 V的电源，两个阻值为2.5 Ω的加热电阻片，若干导线和开关．(1)请你帮助小明设计电路，并画在虚线框内；(2)求自制加热坐垫的加热和保温功率．易错强化(2018西宁) 小明家买了一台电烤箱，有低、中、高三个挡位的发热功率，如图是其内部简化电路图，开关S1可分别与接触点a、b接触．(已知：R1＝48.4 Ω，R2＝96.8 Ω，且电源电压保持不变)(1)当开关S1置于b端、S2断开时，此电路的连接方式是______联．(2)当开关S1置于b端、S2闭合时，此电路消耗的电功率是__________W.(3)电烤箱在高挡位正常工作100 s消耗的电能是____________ J．专题5横向实验对比复习——探究电流与电压、电阻的关系1. 一题多设问(2021陕西改编)在探究通过导体的电流与导体两端电压的关系时，小明设计了如图甲所示电路．电源电压为3 V且保持不变，R为定值电阻．第1题图(1)连接电路时，闭合开关前滑动变阻器的滑片P应处于________处．(2)正确连接电路后，闭合开关S，发现电压表示数接近3 V，电流表指针几乎不偏转，移动滑片P的过程中，两电表示数均无变化．已知导线、仪表均完好，且接触良好，则故障原因是________________.(3)排除故障后，闭合开关S，小明改变电阻R两端的电压，进行了多次实验，实验数据记录如下表：①请根据表中数据，在图乙中用描点法画出通过导体的电流I与导体两端电压U的关系图像；②分析数据可得：当导体电阻一定时，____________________________.(4)在此实验中改变电阻R两端的电压是通过改变__________________来实现的．拓展设问(5)分析数据可知，本实验所用滑动变阻器的最大阻值应该不小于________Ω.2. (2022重庆B卷改编)小亮和同学们分组探究“电流与电压、电阻的关系”，提供的实验器材有：稳压电源(电压恒为4.5 V)、开关、电流表2只、电压表2只、规格为“20 Ω 2 A”的滑动变阻器、电阻箱(阻值可调节)、导线若干．(1)小亮他们用图甲的器材先探究“电流与电压的关系”，请你用笔画线代替导线，帮助小亮将图甲中的电路连接完整(要求：滑片P向左端移动时，电路中的电流变大，且导线不能交叉).甲乙第2题图(2)在连接电路的过程中，开关应处于________状态．连接好电路后，小亮他们进行实验，电压表示数为2.4 V时，电流表指针如图乙所示，其示数为____________A.则实验中电阻箱接入电路的阻值为________Ω.(3)小亮他们继续用该电路探究“电流与电阻的关系”．他们多次改变电阻箱接入电路的电阻值，移动滑动变阻器的滑片P，保持电压表示数为2.5 V，记录下每次电流表的示数．为完成该实验，电阻箱接入电路的阻值不能超过________Ω.专题6横向实验对比复习——用电流表和电压表测量电阻、电功率1. (2022烟台)在“测量电阻的阻值”实验中：甲乙第1题图(1)请用笔画线代替导线，将图甲所示实验电路补充完整，要求滑动变阻器的滑片P向右移动时，电流表示数变大．(2)连接完电路后，闭合开关S，发现电流表、电压表有示数均很小，但无论怎样移动滑片P都不能改变两只电表的示数．出现这个问题的原因是____________.(3)解决问题后，闭合开关S，移动滑动变阻器的滑片P，进行多次测量并记录数据．当电压表示数为2 V时，电流表示数如图乙所示为________A，则电阻R的阻值为________Ω.第1题图丙(4)把图甲的电阻R换成小灯泡L，重复上述实验，测量小灯泡的电阻．图丙是根据两次实验数据绘制的I －U图像，其中表示小灯泡电阻的图像是________(选填“a”或“b”)，判断的依据是__________________. 2. (2022牡丹江)小冰在测量小灯泡电阻的实验中，用标有“20 Ω 2 A”的滑动变阻器、电压表、电流表、开关、导线、3节干电池和额定电压为2.5 V的小灯泡，进行实验.(1)根据电路图甲，请用笔画线代替导线，将图乙中的实物电路补充完整．甲乙第2题图(2)小冰连接好最后一根导线，小灯泡立即发光，请你指出实验中操作的不当之处_________________．(3)排除电路故障后，闭合开关，移动滑片，先后测量得到2组数据如下表所示．小冰要继续测量小灯泡正常发光时的电阻，接下来的操作是__________________．第2题图丙当电压表示数为2.5 V时，记录电流表示数如图丙所示，为______A，此时小灯泡的电阻值为______Ω(保留1位小数).(4)根据测得的数据，小冰发现小灯泡在不同电压下的电阻值不相等，其原因是_____________________. 3. 一题多设问(2022河南改编)在测量额定电压为2.5 V小灯泡的电功率实验中，电源是三节新干电池．(1)请用笔画线代替导线，将图甲的电路连接完整．(2)闭合开关前，滑动变阻器的滑片应置于________(选填“左”或“右”)端．(3)闭合开关，移动滑片，当电压表的示数为________V时，小灯泡正常发光，读出电流表示数，可测得额定功率．甲乙第3题图(4)继续移动滑片，电压表示数如图乙所示，为________V，此时电流表示数为0.24 A，小灯泡的实际功率为________W.为了研究小灯泡发光情况与电功率的关系，除了表中记录的电表示数和电功率，还需要增加记录的内容是________.拓展设问(5)分析实验数据可以发现，小灯泡两端的电压越高，它的实际功率________.第3题图丙(6)完成上述实验后，某小组设计了如图丙所示的电路，用原来的电源和电压表测量原小灯泡的额定功率．方案如下：①把定值电阻R0接入电路，调节滑动变阻器使小灯泡正常发光；②保持滑片位置不变，将电压表改接在R0两端，读出电压表示数；③算出小灯泡的额定功率．现有阻值为5 Ω、10 Ω、20 Ω的定值电阻，为了能测出小灯泡的额定功率，结合题中的数据分析，定值电阻R0应选________Ω的．4. (2022甘肃黑白卷改编)如图所示，小明在做“测量小灯泡电功率”的实验．器材有：四节新干电池、小灯泡(额定电压为2.5 V，灯丝的电阻约为10 Ω)、电流表、电压表、开关、规格分别为R1“10 Ω 2 A”和R2“30 Ω 1 A”的滑动变阻器各一个、导线等．甲乙丙丁第4题图(1)连接电路时，小明应选用滑动变阻器________(选填“R1”或“R2”).(2)如图甲所示的电路未连接完整，请你用笔画线代替导线将电路连接完整．(3)连接好电路，将滑动变阻器滑片移到适当位置后闭合开关，发现小灯泡不亮，电压表无示数，电流表有示数，则故障原因可能是__________.(4)排除故障后，闭合开关，移动滑片P到某位置时，电压表的示数如图乙所示，若想测量小灯泡的额定功率，应将滑片P向______(选填“A”或“B”)端移动；小明根据实验数据画出了小灯泡的U－I图像如图丙所示，则小灯泡的额定功率为____________W.(5)小明去掉电压表，添加了一个电流表和阻值为R0的定值电阻也测出了小灯泡的额定功率(小灯泡的额定电压为U额).他设计的电路如图丁所示，实验步骤如下：A. 闭合开关S，移动滑片，使电流表的示数为________；B. 读出电流表的示数为I；C. 小灯泡额定功率的表达式为P额＝________(用已知量和测量量表示).。

压轴题测量电功率实验题-中考物理压轴题专项训练(全国通用)(含答案解析)

压轴题04 测量电功率实验题（含测电阻）综合近几年中考对于电功和电功率的考察形式，电功与电功率是电学主要内容，也是学生初学电学重点和难点。

在中考试题中，本部分内容是难题的主要考察点，也是拉开卷面分值的考察内容。

本部分主要内容有：电能及单位、电能表及使用、电功、电功率、电功率的计算、测量小灯泡的电功率、焦耳定律及应用等知识。

预测2023年中考试题中，题型主要以选择题、实验题、计算题和综合题出现。

选择题主要考查考试对电功和电功率知识的理解程度，属于基础知识类题目；实验探究题主要考察学生科学的实验方法以及对本部分实验基础的实践能力；计算题主要考察学生的计算能力和利用所学知识解决生活中的实际问题的能力。

所以，对本部分内容的考查题型灵活，题目有简单，也有较难和难度较大的，且分值也较大。

测定小灯泡的电功率1.实验原理：2.实验器材：电源、电灯泡、电压表、电流表、滑动变阻器、开关、导线若干。

3.电路图：4.实验步骤（1）按电路图连接好电路，断开开关，将滑动变阻器的滑片置于阻值最大的位置；（2）闭合开关，调节滑动变阻器，使灯泡在额定电压下发光，观察电流表和电压表的示数，记录为I e、U e，记录小灯泡的亮度；（3）调节滑动变阻器，使灯泡两端的电压为额定电压的1.2倍，观察电流表和电压表的示数，记录为I1，U1，记录小灯泡的亮度；（4）调节滑动变阻器，使灯泡两端的电压低于额定电压，观察电流表和电压表的示数，记录为I2，U2，记录小灯泡的亮度；（5）重复步骤4两次，观察电流表和电压表的示数，记录为I3、U3，I4、U4，记录小灯泡的亮度；（6）根据P=UI，算出小灯泡的额定功率P e和实际功率的电功率P1 (4)（7）分析数据，整理器材。

5.实验结论：小灯泡的实际功率越大，小灯泡越亮；当小灯泡的两端的电压等于额定电压时，小灯泡的实际功率等于额定功率，小灯泡正常发光；当小灯泡的两端的电压大于额定电压时，小灯泡的实际功率大于额定功率，小灯泡发光比正常情况下亮；当小灯泡的两端的电压小于额定电压时，小灯泡的实际功率小于额定功率，小灯泡发光比正常情况下暗。

2024年中考物理突破题培优专题压轴培优专题18 电学综合问题(教师卷)

压轴培优专题年中考物理【高分·突破】压轴题培优专题精练A．电路总电流关系为：I甲∶I乙=5∶8B．电灯正常发光时电阻：R A∶R B=5∶3C．电阻消耗功率关系为：P1∶P2=1∶4D．电阻阻值大小关系为：R1∶R2=8∶3【答案】D【详解】B．由2UPR可得两灯电阻的比值22B B AA B:::100WAU UR R P PP P故B正确，不符合题意；A．由图甲知，A灯与1R并联后再与B灯串联，图乙中，AB 发光的电流A．∆P1大于∆P2C．∆P1等于∆P2【答案】B【详解】由图示知，S闭合时，灯S断开后，两灯串联，电路的总功率此时L2、L1的功率分别为A．当酒精浓度为0时，电压表的示数为0.6V B．电压表的示数越大，说明酒精气体浓度越小．．C．D．【答案】D【详解】新型防盗玻璃是由中间嵌有极细金属丝的多层玻璃组成，是导体；A．由图知，玻璃与警报器并联。

当开关闭合，玻璃不被击碎时，电源短路；这是不允许的，故A不符合题意；B．由图知，玻璃与电阻R0并联。

当开关闭合时，不论玻璃是否被击碎，警报器都会报警，故B不符合题意；C．由图知，玻璃与警报器、电阻R0均并联。

当开关闭合，当玻璃不被击碎时，电源短路；这是不允许的，故C不符合题意；D．由图知，玻璃与警报器并联。

根据并联电路特点知，当玻璃被击碎时，与金属线相连的警报器就会立刻报警；当开关闭合，玻璃不被击碎时，警报器被短路，警报器不会报警，电路为电阻R0的简单电路，故D符合题意。

故选D。

5．小明利用电压为3V的电源、开关S和阻值均为10Ω的两个定值电阻，设计了一种电路。

电路藏于桌面以下，接线柱a、b位于桌面以上。

若把电压表接在a、b上，闭合开关S后其示数为3V；若把电流表接在a、b上，闭合开关S后其示数为0.3A，下列符合要求的电路图是（）A．B．C．D．．．．．【答案】B【详解】根据题意可知，当夜晚来临时，定时开关S1闭合，路灯低功率照明；当雷达开关近时自动闭合，路灯的亮度增加，这说明电路中另外一个灯泡发光，是并联的，开关S1在干路中控制整个电路，开关S2控制其中的一个灯泡，综上分析知，故【答案】（1）温控开关S接b时，饮水机处于加热状态；【详解】解：（1）由电路图可知，温控开关接b时，电路为R2的简单电路，电路的总电阻较小，由电路总功率越小，所以当S接a（2）由2UPR可知，正常加热时，加热器电阻（3）温控开关S接a时，电阻R【答案】（1）1A；（2）【详解】解：（1）通过电动机的电流（2）水吸收的热量Q吸（3）加热10min消耗的电能电热足浴盆的加热效率答：（1）按摩时通过电动机的电流是（2）水吸收的热量是4.2（3）电热足浴盆的加热效率是9．确保航天员的生命安全，要求载人飞船的舱门必须具有良好的密封性。

2020-2021中考物理压轴题专题复习——电路类问题的综合含答案解析

一、初中物理电路类问题1．如图所示，电流表A1、A2、A3的示数分别为30mA、50mA、70mA，则电流表A．A的示数是150mAB．A的示数是70mAC．A'的示数是80mAD．A'的示数是30mA【答案】C【解析】【详解】由电路图知，电流由左侧流入，则分为两支，一支流入A1、左侧灯泡，另一支流入A；由A流出的电流一支流入中间灯泡、A2，另一支流入A3、右侧灯泡，A1、左侧灯泡与中间灯泡、A2的电流汇合后再与A3、右侧灯泡汇合流向负极；故三个灯泡为并联关系，如图所示：由并联电路的规律可知，A示数等于A2、A3示数之和；A'示数A1、A2的示数之和，即A的示数：I=I2+I3=50mA+70mA=120mA；A'的电流I'=I1+I2=30mA+50mA=80mA；故选C。

2．在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，一段时间后，发现两个电表的示数都变大，则出现这种故障的可能原因是（）A．R1短路B．R1断路C．R2短路D．R2断路【解析】【分析】判断电路故障问题，是中考题中常见的题型，在不能直接确定故障原因时，将选项逐一代入题干，检查是否符合题意。

【详解】A．如果R1发生了短路，电压表示数变为零，故A错误；B．如果R1发生了断路，电流表示数变为零，故B错误；C．如果R2出现短路，电压表测量电源电压，示数变大；电路总电阻减小，电路电流增大，电流表示数增大，故C正确；D．如果R2出现断路，电流表示数变为零，故D错误。

故选C。

3．如图所示,闭合开关,两灯并联,各电表都能正常工作．下列判断正确的是A．甲、乙、丙都是电流表B．甲、乙、丙都是电压表C．甲、乙是电压表,丙是电流表D．甲、丙是电流表,乙是电压表【答案】D【解析】【分析】【详解】由电路图知道，要使左边的灯泡工作，需要使电流从正极出来到此灯泡，再经丙表回到负极，所以，丙表为电流表；要使右边的灯泡工作，需要使电流从正极出来经过甲表到此灯泡，再经丙表回到负极，所以，甲表为电流表；由于甲表为电流表，所以，乙表只能为电压表，否则会造成电源短路，故只有D正确．4．现有三个轻质小球，实验发现其中任意两个小球相互靠近（未接触）都相互吸引．由此可判断（）A．两个小球带负电，一个小球带正电B．两个小球带正电，一个小球带负电C．一个小球带正电，一个小球带负电，一个小球不带电D．一个小球带电，两个小球不带电【答案】C【解析】【详解】由题可知，三个轻质小球任意两个小球相互靠近（未接触）都相互吸引；若两个小球带负电，一个小球带正电，或者两个小球带正电，一个小球带负电，则一定会出现带同种电荷的两个小球互相排斥；所以不可能是三个小球都带电，故A、B错误；若两个小球带异种电荷，另一个小球不带电，则两个带异种电荷的小球靠近时相互吸引，同时两个带电小球都会吸引不带电的小球，故C正确；若两个小球不带电，另一个小球带电，则两个不带电的小球靠近时不会相互吸引，故D错误；故应选C．5．如图所示，电源电压不变，R1、R2为定值电阻，R为滑动变阻器，a、b是电流表或电压表。

初中物理中考压轴题训练：电学力学综合

初中物理中考压轴题训练：电学力学综合1、( 莆田市)小强同学利用学过的物理知识设计了一个拉力计，图甲是其原理图，硬质弹簧右端和金属滑片P固定在一起（弹簧的电阻不计，P与R1间的摩擦不计），定值电阻R0=5Ω， a b是一根长5 cm的均匀电阻丝，其阻值为25Ω，电源电压U=3V，电流表的量程0~0.6A，请回答：（1）小强在电路中连入R0的目的是。

（2）当拉环不受力时，滑片处与a端，闭合开关S后电流表的读数是多少？（3）已知该弹簧伸长的长度△L，与所受拉力F间的关系如图乙所示，通过计算说明，开关S闭合后，当电流表指针指在0.3A处时，作用在拉环上水平向右的拉力是多大？2、( 黄石市)如图所示是小星利用所学物理知识设计的电子称的示意图，托盘、弹簧上端和金属滑片P固定在一起，定值电阻R0=5Ω，ab是一根长为5cm的均匀电阻丝，电阻R=20Ω，电源电压U=3V，电流表的量程为0~0.6A，（弹簧的电阻不计，P与R间摩擦不计）求：（1）在托盘中无物体时，使金属滑片P处于R最上端，闭合开关后，电流表的读数为多少？（2）已知该弹簧压缩的长度△L与所受压力F的关系如下表所示，开关S闭合后，当电流表指针指在0.2A处时，托盘中物体的质量为多少？3、( 梅州市)如图所示，是某研究学习小组自制的电子称原理图，它利用电压表是示数来指示物体的质量，托盘、弹簧上端和滑动变阻器滑片固定在一起，托盘和弹簧的质量不计，OA间有可收缩的导线，当盘中没有放物体时，电压表的示数为0。

已知电阻R0=5Ω，滑动变阻器最大阻值为15Ω，电源电压的U=3V，电压表的量程为0~3V，现将1kg的物体放在托盘中，滑片刚好距R上端1/3处（不计摩擦，弹簧始终在弹性限度内），请计算回答：（1）将1 kg的物体放在托盘中时，电压表的示数是多少？（2）该电子称能测量的最大质量是多少？此质量数应标在电压表多少伏的位置上？4、( 丽水市)小雯设计了一个测量物体重力的托盘称，如图是原理示意图，其中的托盘用来放置被测物体的，OBA是可以绕0点转动的杠杆，R1是压力传感器，（其电阻值会随所受压力大小变化而变化，变化关系如下表），R0为定值电阻，为显示重力大小的仪表（实质上是一个量程为0~3V的电压表），已知OA∶OB=2∶1，R0=100Ω，电源电压恒为3V（忽略托盘、杠杆及压杆的重力）（1）拖盘上没有物体时，压力传感器R1的电阻值（2）当托盘上放被测物体时，电压表的示数如图所示，则此时压力传感器R1上的电压是多少？（3）第（2）题中被测物体的重力是多少？5、( 南京)某研究性学习小组设计了一种测定风力的装置，其原理如图所示，迎风板与一轻质弹簧一端相连，穿在光滑的金属杆上，弹簧由绝缘材料制成，均匀金属杆的阻值随长度均匀变化，工作时迎风板总是正对风吹来的方向。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

最新九年级物理中考必考点大热点压轴题分类汇编
电学综合
一、填空题（每空1分，共1７分）
1.上海世博会上有一种“超声波喷雾降温扇”，在风扇转动时还可喷出水雾。

喷雾可以增加空气中的水分，风扇吹风加快了空气中水分的，就加快了对热量（填“吸收”或“放出”，达到降温的目的。

2.医院里常用石蜡进行热疗。

石蜡的比热容为
3.2×103J/（kg·℃），质量为0.1kg的石蜡温度降低1℃，石蜡放出的热量为。

石蜡在凝固过程中逐渐变大，温度持续降低，所以石蜡是。

（填“晶体”或“非晶体”）
3.小华发现家里电能表的示数在3h内由变成了，则
他家在这段时间用电Kw·h,
用电器的实际功率是W。

如果电能表上标有“220v 2.5（10）A”字样，则电路中（选填“能”或“不能”）再接入一个额定功率为800W的电饭煲。

4.为了搞好城市管理，我市在部分交叉路口相继安装了交通红绿灯和电子警察监控系统。

如图所示为某一路口的红绿灯设施。

已知三只灯泡均标有“220V 40W”字样，其中一只灯泡的电
阻是Ω，该设施正常工作一天(24h)将消耗kW·h。

5.小明在厨房里帮妈妈煮粥。

妈妈说：待锅里的水烧开后，改用小火，盖上锅盖，让
锅内的水微微沸腾，就能将粥煮好。

小明发现，在此过程包含很多热学知识，请你就此
场景说出两个与热学知识有关的物理现象。

示例：粥(液体)沸腾时有水汽化成水蒸气，
这是汽化现象。

（1）＿＿＿＿＿＿＿＿＿＿＿＿＿；（2）＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

6.小强在用温度计测量烧杯中液体温度时读取了四次数据，每次读数时温度计的位置如图MM－1 0甲所示，其中正确的是＿＿＿＿。

图乙、丙分别是测冰和水时温度计的示数，那么冰的温度是＿＿℃，水的温度是＿＿＿℃。

7.某电热水器的工作原理如图QM～10所示，已知两电阻丝的阻值相等．电源电压保持不变，当开关S1接a，S2闭合时，它处于加热状态，电路中的总功率为P1；当开关S1接b，S2断开时，它处于保温状态，电路中的总功率为P2则P1：P2＝＿＿＿＿。

8. 学校的路灯经常烧坏，更换十分不便，电工师傅用“挑担灯”解决了这个问题，即将“220V 100W”和“220V 60W”的甲、乙两盏规格相同的白炽灯串联接入照明电路。

上述两盏灯相比较，灯丝较粗的是＿＿＿＿灯，两灯工作时，较亮的是＿＿＿灯。

（均选填“甲”或“乙"）二、选择题（每题2分，共18分）
9. 豆腐光滑细嫩，经冰冻再解冻以后，会出现许多小孔，成为美味的“冻豆腐”，冻豆腐中产生许多小孔的原因是
【】
A ．豆腐冷缩而成的
B ．豆腐膨胀而成的
C ．冰箱中的冰霜进入豆腐而形成的
D ．豆腐里的水先遇冷结成冰，后熔化成水而形成的 10. 在“观察水的沸腾”实验中，四个实验小组测得水的沸点如下表所示：对于上述实验数据，下列正确的是【】
A ．四个小组实验都失败了，因为水的沸点是100℃
B ．只有第2小组数据可以接受，因为他们的数据最接近100℃
C ．只有第1小组数据不可以接受，因为他们的数据偏离100℃最大
D ．只要实验操作正确，数据真实，上述数据均有效
11. 如图MM ～4所示标出了制成铅笔的几种材料，通常条件下都属于绝缘体的是
【】
A ．木材、石墨
B ．木材、橡皮
C ．石墨、金属
D ．石墨、橡皮
12. 小轿车的仪表盘上，有一个显示汽车车门关闭状况的指示灯。

只要四个车门中有一个没关闭，（此时装在车门上的电路开关处于断开)，指示灯就发光提醒。

下面电路中，能体现该装置工作原理的是【】 13. 如图所示，电源电压为9V ，定值电阻R 为5Ω，滑动变阻器R0的最大
电阻值为4Ω，那么当滑片由滑动变阻器的a 端滑向b 端时，电压表的示数【】 A ．由0逐渐增大到9V B ．由0逐渐增大到5V C ．由0逐渐增大到4V D ．由4V 逐渐减小到0 14. 下列关于家庭电路的说法错误的是
【】
A ．洗衣机使用三孔插座能防止人触电
B ．电灯的开关装在火线或零线上都可以
C ．使用试电笔可以辨别家庭电路中的火线和零线
D ．保险丝被烧断，可能是电路中使用了大功率用电器或出现r 短路故障 15. 如图电源电压保持不变，三只电表均完好．开关S 闭合后，发现只有两个电表的指针发生偏转，若电路中只有一个灯泡出现了故障，则可能是【】
组别 1
2
3
4
水的沸点/℃
98.2 98.9 98.5 98.6
第9题
猜想电压表示数情况
电流表示数情况
灯泡断路
A ．电压表V1示数为零，灯L1断路
B ．电压表V1示数为零，灯L1短路
C ．电流表A 示数为零，灯L2断路
D ．电流表A 示数为零，灯L2短路 16. 如图电路中，电源电压不变，当开关S 由断开到闭合，电流表两次示数之比是1∶5。

闭合S 后，R 1与R 2的阻值之比和电功率之比分别是【】 A 、4∶1；1∶4 B 、1∶4；4∶1 C 、1∶5；5∶1 D 、5∶1；1∶5 三、作图题（2分+2分，共4分） 17. 请将如图QM －14所示的元件连接成符合安全用电要求的家庭电路。

四、实验探究题（共20分）
18. 小阳学习了热学知识后，知道晶体凝固过程会放热，但温度保持不变。

由此引发了
他的思考，晶体凝固过程放热的多少与哪些因素有关。

（1）他猜想：晶体凝固过程放热的多少可能与晶体的质量有关。

你的猜想：_________________________________。

（2）小阳根据自己的猜想，进行了如下探究：
取不同质量的海波让它们刚好完全熔化，迅速放入质量相等、初
温相同的两烧杯冷水中。

如右图所示，待海波刚凝固完毕后，迅速用温度计测出各自烧杯中水的温度，通过比较________来确定质量不同海波凝固过程放热的多少。

（3）在探究过程中，小阳发现海波凝固完毕后，温度计示数变化不太显著，请指出造成此现象韵一种可能原因：_____________________。

19. 两种不同的金属片放在酸、碱、盐的溶液中就能成为一个电池，所用的金属片就是电池的正极和负极。

小华同学把铜片、铁片分别插到菠萝上就制成了一个菠萝电池，如图QM －19甲所示。

（1）这个菠萝电池的正极是＿＿＿片。

（2）实验时首先要进行＿＿＿＿，从而判断出菠萝电池的正负极。

（3）为了用电压表测量这个菠萝电池的电压，请在图甲中连接好电路。

（4）合上开关以后，电压表的表盘如图乙所示，则这个菠萝电池的电压是＿＿伏。

（5）关于水果电池，请你再提出一个值得探究的问题：。

20. 在“用伏安法测小灯泡电阻”的实验中，待测小灯泡额定电压为2.5V 。

（1）请用笔画线代替导线，将图QM －20所示的实验电路未连
接部分连
接好（连
观察对象有关记录研究活动
电磁炉铭牌U额＝220V
P额＝1kW
①用电磁炉加热一壶水
（水的质量m＝2kg，初温
t0＝30℃）
②关闭家里其它用电器。

只将该电磁炉接入电路烧
水，观察到电能表表盘在
5min内转了150r,最后测
得水的温度t＝50℃
电能表铭牌220V10(40)A 50Hz
2000r/kW·h
线不得交叉）。

闭合开关前，滑动变阻器的滑片应置于＿＿＿＿（选填“a”或“b”）端。

（2）当开关闭合后，发现小灯泡不亮，经过分折，同学们猜想了一些可能的原因，见下表。

请根据同学们的猜想，在表中写出对位的电压表和电流表的示数情况。

（3）故障排除后，同学们移动滑动变阻器的滑片，记录多组小灯泡两端不同的电压及对应的通过小灯泡的电流值，根据这些数据在坐标纸上绘制出了通过小灯泡的电流随其两端电压变化关系的图像（如图QM－21所示）。

分析图像可知，小灯泡正常工作时的灯丝电阻为＿
＿＿＿Ω。

（4）从图像还可以看出，小灯泡灯丝的电阻随电压的增大逐渐＿＿＿＿（选
填“变大"或“变小”），从物理学角度分析，造成这一现象的原因是＿＿＿＿
＿＿＿＿＿＿＿＿＿＿。

（5）实验中测出了小灯泡在多次不同电压下的灯丝电阻，有些同学认为可
以进一步求出它们的平均值以减小误差。

你是否同意他们的观点?请说明理由。

（6）该实验的整套装置还可以用于其他实验，请举出一例。

＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

四、计算题
21.如图QM－24所示的电路中，R1＝6Ω，R2＝20Ω，R3＝30Ω，电源电压保持不变。

当S1、S2都闭合时，电流表的示数是0.6A，求：
（1）电源电压是多少? 这时R2中的电流是多少?
（2）当S1、S2都断开时，1分钟R1产生的热量是多少?
22.在一次课外活动中，小华同学对家
里的电磁炉进行了相关的观察和研究，
并记录了电磁炉及她家电能表的有关
数据，如右表所示。

（水的比热容为c=
4.2×103J/(kg·℃)。

请你根据小华同学在
活动中获得的有关资料，求解在这段时
间内：
（1）水所吸收的热量；（2）电磁炉的实际功率；（3）电磁炉烧水的效率。
