公路工程交工质量检测报告(桥梁分册)
公路桥梁分项工程质量检验评定表
公路桥梁分项工程质量检验评定表1. 质量检验评定表介绍公路桥梁是公路交通系统中的重要组成部分，是保障公路交通运输安全畅通的重要工程。
因此，公路桥梁工程的质量管理至关重要。
为了规范公路桥梁工程质量检验评定工作，提高工程质量，便于质量验收程序的执行，制定了公路桥梁分项工程质量检验评定表。
该表是对公路桥梁工程进行检验和评定的工具，以满足公路建设工程质量管理要求。
2. 评定内容公路桥梁分项工程质量检验评定表中，包括以下内容：2.1 材料质量桥梁材料质量直接关系到桥梁结构的稳定和耐久性等基本性能。
该部分内容主要对桥面铺装、钢筋混凝土桥、钢结构桥和沥青路面等材料的质量指标进行评定。
2.2 施工质量施工质量是决定公路桥梁工程质量的重要条件。
该部分内容主要对桥墩、桥台、桥梁主梁、钢板梁、承台和桥面铺装等施工项目的质量指标进行评定。
2.3 安全质量随着车辆运输的日益增长，对桥梁运行的安全性要求也不断提高。
该部分内容主要对桥梁的安全系数、荷载试验、行驶安全、防腐蚀和污染等安全质量指标进行评定。
2.4 设计质量公路桥梁工程的设计质量是重要的保证工程长期稳定性和使用寿命的基础。
该部分内容主要对桥梁结构的总体设计、桥梁主要结构元件设计、设计的审查和验收等质量指标进行评定。
3. 评定结果公路桥梁分项工程质量检验评定表采用逐项审核的方式进行评定。
对每一项的检验结果进行综合评定，按照差、合格、良、优、特优五个等级，给予该项目最终评定。
评定的结果既是整个工程质量的综合性评价，也反映了工程建设过程中存在的问题和改进的方向。
评定结果的据此，对接下来的施工和质量验收提供了指导和依据。
4. 总结公路桥梁分项工程质量检验评定表不仅规范评估流程，而且完善了评定方法。
通过对公路桥梁工程材料质量、施工质量、安全质量、设计质量等方面的评定，提高公路桥梁工程质量管理和成果评价的科学性和可靠性。
做好工程质量检验评定工作，对强化工程建设质量管理具有十分重要的意义。
交工验收检测报告

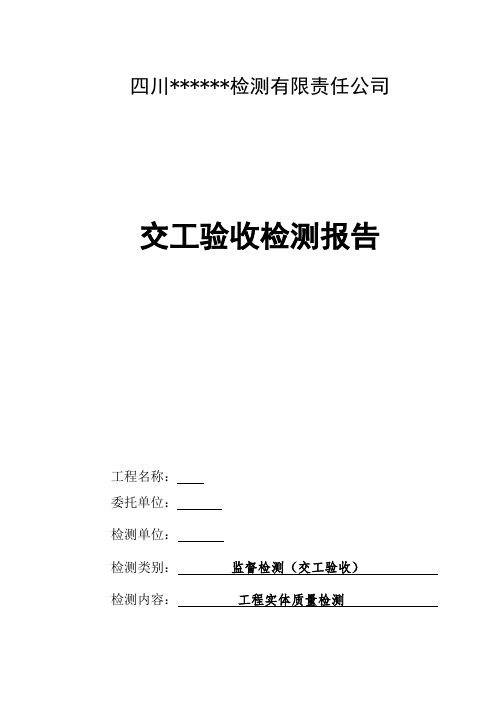

四川******检测有限责任公司交工验收检测报告工程名称：委托单位：检测单位：检测类别：监督检测（交工验收）检测内容：工程实体质量检测检测报告委托单位：检测单位：工程名称：检测内容：检测类别：监督检测（交工验收）完成日期：2015年08月23日四川*******检测有限责任公司地址：************************ 邮编：610000电话：************ 传真：028-******检测报告检测单位：四川******检测有限责任公司证书等级：公路工程综合乙级证书编号：发证机关：四川省交通运输厅工程质量监督局发证日期：二0一四年三月三日试验：报告编制：校核：审批：目录第一篇总报告一、工程概况 (1)二、检测工作组织情况 (1)三、检测依据 (2)四、检测项目及方法 (3)五、主要检测仪器设备 (6)六、公路项目检查数据汇总表 (7)第二篇路面弯沉 (8)第三篇路面平整度 (10)第四篇路面构造深度 (12)第五篇沥青路面渗水系数测定方法 (13)第六篇短波脉冲雷达无损路面厚度试验方法 (16)第七篇钻芯法测定沥青面层压实度试验方法 (18)第八篇路面宽度及横坡测定方法 (21)附件1 路基土石方弯沉及压实度检测报告（共526页）附件2 小桥、涵洞、排水工程检测报告(共30页)附件3 中桥、大桥检测报告(共379页)附件4 路面弯沉试验检测报告(共342页)附件5 路面平整度试验检测报告（共116页）附件6 路面构造深度试验检测报告（共116页）附件7 路面渗水系数试验检测报告（共9页）附件8 沥青路面厚度试验检测报告（共17页）附件9 沥青路面压实度试验检测报告（共54页）附件10 路面宽度试验检测报告（共20页）附件11 路面横坡试验检测报告（共17页）附件12 交工验收检测影像资料（共28页）附件13 四川******检测有限责任公司公司及人员资质（共页）第一篇总报告一、项目工程概况天府新区货运通道全长37.260km，起接成都市龙泉驿区车城大道K0+000，下穿已建的成渝客专，经孔雀村、柏杨村，在新兴镇南接已建的双简快速路，改造利用双简路至太平镇，加宽扩建太合路、东山快速通道至永兴镇北，此后路线折向西，上跨成自泸高速，与在建红星路南沿线、天府新区大道互通，上跨G213，与规划站华路交叉，经高庙、官塘、火石岩，止于天府新区与双流县交界处，与货运通道双流境路线相接K37+010。
卧龙大道桥梁下部结构分部工程质量评估报告
卧龙大道桥梁下部结构分部工程质量评估报告一、引言本次评估报告旨在对卧龙大道桥梁下部结构分部工程的质量进行评估，以确保其符合设计要求和施工规范，并提供改进和优化的建议。
评估将对设计文件、施工记录以及实际情况进行综合分析，并对关键环节进行重点评估。
二、评估范围本次评估报告将重点评估以下几个方面的质量情况：1.施工过程中是否按照设计文件进行施工，是否符合相关规范；2.施工质量是否达到设计要求，如桥墩尺寸、混凝土抗压强度等；3.施工过程中是否进行了必要的质量控制措施，如振捣、检测等；4.施工设备和施工人员的操作是否规范，是否存在安全隐患；5.施工记录是否完备，是否能够提供记录的合格证明。
三、评估方法本次评估将采用以下方法进行：1.现场检查：对施工现场进行实地勘查，检查施工过程中的关键环节，如混凝土浇筑、钢筋安装等；2.设计文件评估：对桥梁下部结构的设计文件进行评估，检查设计是否符合相关规范和要求；3.施工记录评估：对施工过程中的记录进行评估，检查记录是否完备、准确；4.交叉检验：将现场检查、设计文件评估和施工记录评估的结果进行综合对比，并进行交叉验证。
四、评估结果根据以上评估方法，本次评估得出以下结论：1.桥梁下部结构的设计文件符合相关规范和要求，设计方案合理，无明显缺陷；2.施工过程中，施工人员操作规范，设备运行正常，没有发现明显的施工安全隐患；3.施工质量总体上达到设计要求，桥墩尺寸准确、混凝土抗压强度符合要求；4.施工过程中进行了必要的质量控制措施，如振捣、检测等；5.施工记录完备，能够提供合格证明，记录的准确性得到验证。
五、改进和优化建议综合以上评估结果，为进一步提升卧龙大道桥梁下部结构分部工程的质量，提出以下改进和优化建议：1.在施工过程中，加强对施工操作的监督和指导，确保施工过程中的每个环节都符合计划和规范要求；2.在施工中加强质量管理和质量控制，定期检查施工现场，确保施工质量和进度同时保障；3.加强对施工设备的维护和保养，确保设备运行正常，减少设备故障对工程质量的影响；4.加强对施工人员的培训和安全教育，提高施工人员的操作技能和安全意识；5.建立健全施工记录和档案管理制度，保证施工记录的准确性和完整性。
桥梁工程质量评估报告
桥梁工程质量评估报告1.引言本次桥梁工程质量评估报告对X市桥梁工程进行了全面评估，旨在评估该工程的施工质量和结构安全性，并提出相关的改善建议。
评估方法采用了实地勘查、资料收集和结构分析等方式。
2.工程概况该桥梁工程位于X市中心，是一座跨越X河的城市主干道桥梁，总长100米，宽度15米，采用钢筋混凝土箱梁结构，并设置了桥墩和桥面铺装等。
3.施工质量评估3.1混凝土结构通过实地勘查和验收记录的资料分析，混凝土结构整体呈现良好的施工质量。
混凝土桥墩和箱梁的浇筑质量达到设计标准，结构均匀、无明显裂缝和空鼓现象。
混凝土配合比合理，强度满足要求。
然而，在桥面铺装部分，部分位置存在钢筋裸露或铺装不平整的情况，需要进行修复和改进。
3.2梁体焊接质量通过对梁体焊接接头进行检测，发现焊接质量整体较好，焊缝牢固，未发现明显的焊接缺陷。
但是在焊接工艺控制和焊缝处理方面还有进一步改进的空间，以提高焊接质量和耐久性。
4.结构安全性评估4.1荷载承载能力通过对桥梁受力和荷载分析，结构整体具备承载设计荷载的能力。
在正常使用条件下，桥梁具备足够的结构安全性。
4.2耐久性评估经过实地观测和混凝土构件检测，桥梁的耐久性存在一定的问题。
部分桥面铺装材料老化严重，需要进行重新铺装。
同时，桥梁周边的防腐措施和排水系统也需要改进，以提高其抗腐蚀和排水性能。
5.改善建议5.1桥面铺装改进对存在问题的桥面铺装部分进行修复或重新铺装，确保铺装材料均匀、平整，并增加防滑性能，提高用户的行车安全性。
5.2焊接工艺改进在施工过程中加强焊接工艺控制，严格按照焊接规范进行施工，确保梁体焊接质量的稳定和可靠。
5.3耐久性改进采取有效的防腐措施，加强桥梁周边结构的排水系统建设，以降低腐蚀和湿度对桥梁结构的影响，提高其耐久性和使用寿命。
6.结论综合评估结果，该桥梁工程在施工质量和结构安全性方面表现良好。
但在桥面铺装、焊接质量和耐久性等方面存在一些问题，需要进行改进。
桥梁检测报告模板( QB021401)【公路工程常用表格系列】
桥梁****检测报告QB021401目录一、前言 (5)1.1任务来源及具体任务 (5)1.1.1任务来源 (5)1.1.2具体任务 (5)1.2工程概况 (5)1.3工程质量检测依据 (6)二、工程质量检测组织情况 (6)2.1检测人员情况 (6)2.2主要检测仪器设备 (7)2.3检测时间安排 (7)三、试验检测方案 (7)3.1构件编号说明 (7)3.2静载试验方案 (8)3.2.1静载试验原则 (8)3.2.2静载试验加载程序控制 (9)3.2.3静载试验方案 (9)3.3动载试验方案 (15)3.3.1动载试验目的 (15)3.3.2动载试验方案 (15)四、试验检测结果评定 (17)4.1静载试验结果 (17)4.1.1工况一试验结果 (17)4.1.2工况二试验结果分析 (21)4.2动载试验结果 (23)4.2.1模态试验 (23)4.2.2行车试验行车试验 (25)4.3荷载试验结果评定 (28)4.3.1静载试验结果评定 (28)4.3.2 动载试验结果评定 (31)4.4结论与建议 (32)一、前言1.1任务来源及具体任务1.1.1任务来源为了对桥梁结构的承载能力进行整体检测，以便为该桥交工验收提供技术资料，受内蒙古高等级公路建设开发有限责任公司的委托，中咨公路养护检测技术有限公司于2014年02月28日对本桥进行桥梁荷载试验。
1.1.2具体任务静载试验（1）测量主梁控制截面混凝土的法向应力（应变）；（2）测量主梁控制截面的挠度；（3）观测主梁混凝土外表面的裂缝开展情况（若有）。
动载试验（1）测量桥跨结构的自振频率；（2）测量桥跨结构的阻尼系数；（3）测量桥跨结构的冲击系数。
1.2工程概况土城子互通A匝道桥位于京新高速公路（G7）集宁至呼和浩特段，中心桩号为AK0+581.392，桥长131m，桥宽12m。
桥型布置为20+3×28+20m，上部结构采用预应力混凝土现浇箱梁，下部结构桥台采用肋式台，桥墩采用双柱式墩或实体墩，墩台均采用桩基础。
公路桥梁工程质量检测
公路桥梁工程质量检测公路桥梁工程质量检测公路桥梁作为公路交通体系中重要的组成部分，在城市化和交通发展的背景下，其建设、维护和改造工作不断进行。
然而，公路桥梁的质量问题也引起了广泛关注。
针对这种情况，公路桥梁工程质量检测成为了必要的手段，其可以通过检测、监测和评估等手段，对公路桥梁质量进行科学评价，确保公路桥梁的安全使用和可持续发展。
公路桥梁的质量检测包括以下方面：1.原材料的质量检测。
公路桥梁的建设需要大量的材料，如钢、水泥、石料等，这些材料的质量对公路桥梁的安全使用具有极重要的作用。
因此，在实际施工前，需要对这些材料进行严格的质量检测，以确保其符合标准要求。
2.施工质量的检测。
公路桥梁施工质量的好坏直接关系到其使用寿命和安全性能。
因此，在施工过程中，需要对重要的节点和关键部位进行监测，例如模板的尺寸、混凝土的浇筑和养护等细节问题。
在施工结束后，还需要对整个工程进行质量验收，确保其符合标准要求。
3.使用阶段的检测。
公路桥梁的使用阶段也需要进行定期的检测。
例如，通过检测桥墩、桥面、桥拱和钢筋等部位的裂缝、腐蚀和变形情况，以了解桥梁的使用情况，并及时修复和维护。
此外，还要对桥梁的荷载等级、使用寿命和安全性能进行科学评估。
公路桥梁工程质量检测的意义在于：1.保障公路桥梁建设安全。
通过检测、监测和评估等手段，能够及时发现和解决公路桥梁工程存在的问题，确保建设过程顺利进行，避免出现安全事故。
2.提高公路桥梁质量水平。
公路桥梁工程质量检测可以全面、系统地评估公路桥梁的质量水平，从而提高其建设质量，延长其使用寿命，提高其经济效益。
3.促进公路桥梁行业发展。
公路桥梁工程质量检测是公路桥梁建设和维护的关键技术手段，有助于促进公路桥梁行业的技术进步和发展，推动公路交通体系更加便捷、高效。
总之，公路桥梁工程质量检测是公路交通体系建设中不可或缺的一个环节，其重要性不言而喻。
只有通过严格、全面、科学的检测手段，才能确保公路桥梁的安全、可靠、高效运行。
桥梁工程检测报告【范本模板】
《桥梁检测与试验》实验报告学号:姓名：指导老师：陈晓强2014年12月试验一：小钢梁应变、挠度试验一、试验目的通过小钢梁试验，熟悉应变、挠度测试仪器和掌握相应的测试技术。
二、试验内容1.掌握应变计、应变仪和百分表的安装和使用方法。
2.用位移计测量梁的跨中截面在各级荷载下的挠度值，绘制荷载—挠度的关系曲线，验证理论的计算挠度值。
3.用应变计量测梁的纯弯段上、下缘的应变值，并与理论计算值进行对比.三、试验梁尺寸及试验方法1。
受弯试验梁尺寸见图1.图1 受弯试验梁尺寸 (尺寸单位：mm）2。
实验设备①小钢梁与法码②磁性表架与大行程百分表③电阻应变片、数据采集仪DH3818④钢尺、铅笔等3. 实验方法①一个班（40人左右）可分四组，每组10人左右的规模方式进行。
②试验在试验台座上进行,用法码和支撑系统组合成加载系统,进行两点加载，加载位置a、b由各小组自己确定。
③通过数据采集仪对荷载、应变和挠度传感器进行数据采集;用百分表量测挠度。
4。
试验步骤①根据自己选定的a、b，安装加载系统，计算各级荷载下理论的变形和应变值。
②正确连接应变片与应变仪，安装百分表。
③进行仪器调试，调试好后正式进行试验。
④未加荷载前读出应变计、位移计.⑤试验分四级加载，每次加荷维持3～5分钟后，再读取应变仪和位移计的各级读数。
⑥最后进行卸载,读取最终读数。
⑦整理试验器材，处理数据结果,完成试验报告。
四、试验资料整理（第三组）1.材料力学性能、荷载分级及实测数据(1）R235钢材弹性模量= 2。
1×105MPa.（2)本组选取a=20cm, b=52.5cm.（3）实测数据汇总表①半桥接法仪表读数如下：分级初读数 1 2 3 4 5荷载值0 9。
81 19.62 29.43 39。
24 0挠度读数0。
902 4。
518 8.232 11。
892 15。
430 0。
942应变0 0365 0737 1100 1477 0表1小钢梁应变、挠度试验实测数据汇总表（半桥接法）分级 1 2 3 4 5 6 荷载值0 9.81 19.62 29.43 39.24 0挠度读数理论值0 3。
公路桥梁工程墩台身现场质量检验报告单
公路桥梁工程墩台身现场质量检验报告单项目名称：XX公路桥梁工程工程部位：墩、台身检验日期：XXXX年XX月XX日一、项目基本情况1.1工程名称：XX公路桥梁工程1.2工程部位：墩、台身1.3施工单位：XXXX公司1.4监理单位：XXXX公司二、检验依据2.1《公路桥梁工程施工质量验收规范》（JTJ048-2000）2.2监理标准规范要求2.3施工图纸三、检验内容及结果3.1施工过程3.1.1基础处理情况：墩、台身的基础处理是否符合设计要求及施工图纸要求。
3.1.2墩、台身模板工艺及施工质量：模板安装是否牢固，是否符合施工图纸要求。
墩、台身的大小尺寸、平整度是否符合设计要求。
3.1.3钢筋工艺及施工质量：钢筋安装是否符合设计要求及施工图纸要求。
钢筋捆绑是否牢固，符合施工规范要求。
3.1.4混凝土浇筑工艺及施工质量：混凝土的配合比、浇筑方式是否符合设计要求及施工图纸要求。
混凝土的强度是否符合设计要求。
3.2现场质量检验结果3.2.1基础处理情况：经现场查看，墩、台身的基础处理符合设计要求和施工图纸要求。
3.2.2墩、台身模板工艺及施工质量：经测量，墩、台身的尺寸、平整度符合设计要求。
模板安装牢固，符合施工图纸要求。
3.2.3钢筋工艺及施工质量：钢筋安装符合设计要求和施工图纸要求。
钢筋捆绑牢固，符合施工规范要求。
3.2.4混凝土浇筑工艺及施工质量：经检测，混凝土配合比及浇筑方式符合设计要求和施工图纸要求。
混凝土强度达到设计要求。
四、存在问题及处理意见4.1存在问题：4.1.1（列举问题1，如墩、台身大小尺寸不符合设计要求）4.1.2（列举问题2，如因施工不当导致的混凝土强度不达标）4.2处理意见：4.2.1（针对问题1的处理意见，如要求施工单位对其进行整改）4.2.2（针对问题2的处理意见，如要求施工单位重新浇筑混凝土）五、质量检验结论经现场质量检验，墩、台身的基础处理、模板工艺、钢筋工艺和混凝土浇筑工艺符合设计要求和施工图纸要求。
道路桥梁工程质量评估报告
甬统表B02-16工程质量评估报告工程名称：建设单位：施工单位:设计单位：总监理工程师：监理单位（章)：报告日期 2013年 11月目录一、工程概况二、评估依据三、对承包商质量管理评价四、监理质量控制情况五、主要分部分项工程质量评价六、主要试验检测情况七、监理平行检测情况八、工程质量总体评价一、工程概况1、工程名称：2、工程地点:3、建设单位：4、设计单位：5、勘察单位：6、施工单位：7、工程规模：道路工程：排水工程：污水工程：污水主管敷设于车行道下,距离人行道侧石3.5米，污水主管及预留管均为DN300，污水主管和污水预留管均选用PE缠绕结构壁管材中的B型结构管壁(内表面光滑，外表面为中空螺旋型助),采用承插口弹性密封圈连接方式，360°砂石管基。
地面桥梁：本工程共两座地面桥梁：路灯工程：给水工程：给水管道设与人行道下面,距道路侧石线1。
5米处，管道采用DN300的球墨管,过桥采用钢管，球墨管下设与20cm片石垫层+10cm碎石垫层。
各路口的给水管预留口，预留至道路边线外0.5米。
交通设施工程：本工程交通设施工程由交通标志、标线、信号灯三部分组成,图案、类型、底色等参照GB5768—2009执行，标志牌采用砼基础、立柱、横梁等支撑，标志牌与立柱、横梁等采用抱箍连接。
绿化工程:道路两侧行道树间距6m，道路两侧行道树均对称分布，路缘到树中心距离为0.85m，树池大小为1.4m＊1.4m。
二、评估依据1、设计图纸及施工合同2、《市政桥梁工程施工与质量验收规范》3、《混凝土结构工程施工验收规范》4、《城市道路路基工程及验收规范》5、《城镇道路工程施工与质量验收规范》6、《公路沥青路面施工技术规范》7、《给水排水管道工程施工及验收规范》8、《城市绿化工程施工及验收规范》9、《建筑桩基技术规范》10、《钢筋焊接及验收规程》11、《混凝土强度检验评定标准》12、工程建设标准强制性条文等三、对承包商质量管理评价1、本工程工期比较紧,为确保合同目标的实现，承包商在开工前建立了项目管理机构和质量安全保证体系，配备了具有相应资质的技术人员,建立的质量保证体系和现场管理班子基本能满足施工要求;进场的机械设备、材料及构配件,承包商都能按规定进行报验；各种机械设备使用性能符合要求，维修较为及时，能符合施工需要。
公路桥梁工程拱圈砌体现场质量检验报告单
公路桥梁工程拱圈砌体现场质量检验报告单项目名称：公路桥梁工程报告单编号：XXX-XXXX-XXXX报告日期：XXXX年XX月XX日一、项目概况本次质量检验报告涉及公路桥梁工程的拱圈砌体现场施工质量。
该施工工程位于XXX地区，项目总体规模为XXXX平方米，包括拱圈砌体的安装、固定和检验等工作。
本次质量检验的目的是确保拱圈砌体施工符合相关标准和规范要求。
二、质量检验内容1.砌体材料的合格检验2.砌体的几何尺寸检测3.砌体的强度和抗冻性检测4.砌体的平整度和垂直度检测5.隐蔽工程验收测试三、质量检验方法1.砌体材料的合格检验：采用抽样检验的方法，根据相关国家标准和项目要求对砌体材料的强度、抗冻性、尺寸等进行评估。
2.砌体的几何尺寸检测：采用精密测量工具，测量拱圈砌体的长度、高度和宽度等几何参数，确保其符合设计要求。
3.砌体的强度和抗冻性检测：采取现场取样的方式，经过一定时间的养护后，对砌体样品进行压力试验和冻融试验，以评估其抗压强度和抗冻性能。
4.砌体的平整度和垂直度检测：采用测量仪器对拱圈砌体的平整度和垂直度进行测量，并与相关标准进行对比。
5.隐蔽工程验收测试：通过非破坏性检测技术，评估拱圈砌体的质量，包括声波检测、超声波检测和X射线探伤等方法。
四、质量检验结果1.砌体材料的合格检验：经抽样检测，所有砌体材料均符合国家标准和项目要求。
2. 砌体的几何尺寸检测：测量结果表明，拱圈砌体的几何尺寸均符合设计要求，长度误差在±5mm内，高度误差在±3mm内，宽度误差在±2mm内。
3.砌体的强度和抗冻性检测：经过压力试验和冻融试验，砌体样品的抗压强度达到设计要求，冻融试验结果显示其抗冻性良好。
4.砌体的平整度和垂直度检测：测量结果显示，拱圈砌体的平整度和垂直度均在允许范围内，符合相关标准要求。
5.隐蔽工程验收测试：经过声波检测、超声波检测和X射线探伤等方法，未发现砌体存在明显的质量问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
XX至 XX 高速公路交工验收质量检测报告（桥梁工程分册）目录一、任务来源及具体任务⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 2二、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 2三、检测方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 2四、检测里程及位置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 4五、检测数据统计说明及汇总⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 6 桥梁工程检测汇总附表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8第 1 页共 28 页XX至 XX 高速公路交工验收质量检测报告（桥梁工程分册）一、任务来源及具体任务依据相关部颁文件及规范要求，根据 XXXXX高速公路有限公司《XXXXX省 XX至 XX高速公路工程竣（交）工实体质量检测服务协议书》及XXXXXX质量监督站 XXXX函[20XX] X 号《XXXXX省交通工程质量安全监督站关于XX至 XX高速公路交工质量检测方案的批复》，我公司于 20XX年 12 月组建交工检测验收小组承担XX 至 XX 高速公路的工程实体交工质量检测工作，检测的内容划分为：路基工程、路面工程、桥梁工程、隧道工程及交通安全设施工程实体质量检测。
本分册为桥梁工程分册，主要对桥梁工程实体按交工质量评定标准进行评定。
二、工程概况XX至 XX高速公路是 XX高速公路网规划中“ XX”XX 至 XX 的重要组成路段，同时也是交通部《泛珠江三角洲区域合作公路水路交通基础设施规划纲要》中“射 9”广州至昆明高速公路支线 XX－XX－ XX－XX的组成部分。
经 XX镇、 XX镇、 XX乡，止于 XX附近，与 XX至 XX 高速公路相接，路线全长82.5 公里。
全线采用双向四车道高速公路标准建设，路基宽26 米，主线设计车速100 公里 / 小时。
三、检测方案1．检测项目及频率依据《关于印发公路工程竣（交）工验收办法实施细则的通知》（交公路发【 2010】65 号）及其附件 1《公路工程质量鉴定办法》的规定，以及XXXX监督站 XX路函 [20XX]X 号文的要求，桥梁工程交工工程实体检测的项目和频率见表1。
XX 至 XX高速公路交工质量检测项目及频率（桥梁工程）表 1单位工程分部工程类别抽查项目抽查频率1. 特大桥、大桥逐座检查；墩台砼强度每个墩柱或台为 1 个评定构件，每个构件检测 5～10 个测区。
中桥抽查 30%，且每种桥型不少于 1座；主要结构尺寸主要结构尺寸每墩台测2～4 点。
桥梁 2. 桥梁下部抽查不少于墩台工程下部总数的 20%且不少于 5 个墩台，墩台不足 5 个时全部检钢筋保护层厚度每个墩柱（墩身）或桥台检测10 点。
测；每种结构型式抽查不少于 1 个；墩台垂直度垂直度每墩台测纵、横 2 个方向续上表第 2 页共 28 页XX 至 XX 高速公路交工验收质量检测报告（桥梁工程分册）单位工程分部工程类别抽查项目抽查频率1. 预制梁每片梁为 1 个评定构件， 单幅每孔抽查 2 片梁；2. 现浇连续梁每孔单幅为 1 个评定构件，砼强度逐跨检测；3. 连续刚构箱跨按每跨 50%的节段逐跨检测，每个施工节段为 1 个评定构件。
上部4. 每个评定构件检测 5～ 10 个测区。
3. 桥梁上部抽查不少于总孔数的 50%且不少于 5 孔，孔主要结构尺寸每座桥测 10～ 20 点。
桥梁 数少于 5 个时全部检测；净工程 跨径≥ 40m 的上部结构逐跨 钢筋保护层厚度每个孔检测 4 片梁（左右幅各 2 片），每片梁检测 10 点。
检测。
1. 桥长≥ 100m 时用平整度仪每车道连续桥面铺装平整度 检测，每 20m 采集 1 个数据；2. 桥长＜ 100m 用 3m 直尺每车道检测 3 处。
桥面系横坡每 100m 双车道检测 3个断面。
中桥每座双车道检测 2 处，大桥每座每桥面抗滑200m 检测 4 处（左右幅各 2 处）。
2、检测依据及评定标准（1）、《公路工程竣（交）工验收办法实施细则》 （交公路发 [2010] 65 号）（2）、《公路工程竣（交）工验收办法》 （交通部令 2004 年第 3 号）（3）、《公路工程质量检验评定标准》 （ JTG F80/1-2004 ）（4）、《公路桥涵施工技术规范》 （ JTG/T F50-2011 ）（5）、《回弹法检测混凝土抗压强度技术规程》 （ JGJ/T 23-2011 ）（6）、《混凝土中钢筋检测技术规程》 （JGJ/T152-2008）；（7）、 XX 至 XX 高速公路工程相关设计图纸及文件 （8）、 XX 至 XX 高速公路工程竣（交）工实体质量检测服务协议书3、检测人员及主要使用仪器设备根据检测工作量及检测工作的要求，我公司成立了XX 至 XX 高速公路交工验收质量检测工作小组，任组长 1 名负责现场检测工作， 5 名试验检测工程师和7 名试验检测员负责完成相关检测任务，具体人员信息见表2。
检测人员一览表表 2第 3 页共 28 页XX 至 XX 高速公路交工验收质量检测报告（桥梁工程分册）姓 名 技术职称 检测资格 检测资格证书编号XXX 高级工程师 检测工程师 （公路）检师 XXXXXXXXX 工程师 检测工程师 （公路）检师 XXXXXX 工程师 检测工程师 （公路）检师 XXXX XXXX 工程师 检测员 XXXXXX XXX 助理工程师 检测员 XXXXXX XXX 助理工程师 检测员 XXXXXXX XXX助理工程师 检测员 XXXXXXX XXXX助理工程师检测员XXXXXXX根据交公路发【 2010】65 号文件 , 优先使用先进检测设备检测，检测工作组织及主要使用仪器设备见表 3。
主要仪器设备一览表表 3检测项目 主要检测仪器设备设备名称 设备编号型号 数量 墩台砼强度 混凝土回弹仪 JT-13-01-09ZC3-A 1 把碳化深度测量仪 / / 1 套 下部构造 主要结构尺寸 钢卷尺 JT-19-06-13 30m 1 把 钢筋保护层厚度 一体式钢筋扫描仪 JT-13-05-10HC-GY61 1 台 墩台竖直度 吊垂线 / / 1 个 砼强度 混凝土回弹仪 JT-13-01-12 ZC3-A 1 台 上部构造 主要结构尺寸 钢卷尺 JT-19-03-5 5m 1 把 钢筋保护层厚度 一体式钢筋扫描仪JT-13-05-10 HC-GY61 1 台 桥面铺装平整度激光道路综合检测车 JT-12-06-2 / 1 台3m 直尺JT-12-13 3m 1 把 桥面系横坡 水准仪 JT-16-05-10 ZDL 7001 台 构造深度 构造深度仪JT-12-10-2/1 套四、检测里程及位置XX 至 XX 高速公路主线桩号为 K352+000～K434+660.648，桥梁工程由相应路基工程合同段施工完成，路基工程合同段共分№ .1 、№ .2 两个合同段，№ .2 合同段又分为二分部、三分部及四分部，沥青混凝土桥面铺装由№ .2 合同段二分部及三分部完成，详见表 4。
第 4 页共 28 页XX至 XX 高速公路交工验收质量检测报告（桥梁工程分册）XX至 XX高速公路主线路基工程合同段检测里程桩号划分表表 4合同段起讫桩号施工单位监理单位设计标准路基宽度路线长度设计速度车道数（km）备注（m）（km/h）№.1 K352+000～K356+000 XXXXX有限公司高速26.0 双向四车道 4.00 100XXXXXX咨询有限公司№.2 二分部K356+000～ K391+776.186XXXXX有限公司高速26.0 双向四车道35.789 100含 XX 互通（K391+776.186=K392+000 ）№.2 三分部K392+000～K416+600 XXXXXX有限公司高速26.0 双向四车道24.662 100 含 XXX互通XXXX监理有限公司№.2 四分部K416+600～ K434+660.648 XXXXXX有限公司高速26.0 双向四车道18.061 100 含 XX 互通---第 5 页共 28 页-----XX至 XX 高速公路交工验收质量检测报告（桥梁工程分册）五、检测数据统计说明及汇总桥梁工程检测数据统计方式说明表 5 单位工程分部工程类别抽查项目统计评定方式墩台砼强度以每座桥下部为一个评定单元。
主要结构尺寸以每座桥下部为一个评定单元。
下部钢筋保护层厚度以每座桥下部为一个评定单元。
墩台竖直度以每座桥下部为一个评定单元。
砼强度以每座桥上部为一个评定单元。
