新型线路保护装置在500kV超高压线路中的优化应用
新型线路保护装置在500kV超高压线路中的优化应用
发表时间：2019-06-11T11:33:32.083Z 来源：《中国电气工程学报》2019年第3期 作者： 潘泰岗
[导读] 500kV超高压线路是输电系统中重要组成部分，为确保输配电稳定，需以保护装置对线路科学保护。文章以某地区500kV超高压线路改造中，新型线路保护装置配置进行分析，注重特殊线路中，应急载波通道及光纤通道的互相配合。下文对500kV超高压线路中补偿装置
实际分析，介绍对线路的合理保护方式。
工程概况：某地区500kV超高压线为对应500kV变电站2003年一期投运线路，其配置固定串联补偿电容装置，为多区域电力使用奠定基础[1]。但是，该线路长时间运行，设备老化严重，故障较多，主二保护采用单光纤道REL561光纤差动保护，主三保护为单载波道RCS-
902DS纵联保护装置。为确保电力系统安全，现对保护装置优化分析。
1.保护装置比对
分析电网继电保护配置需求，实际线路中有串联补偿电容装置，因此，需配置3套线路保护内容，其中，以两套光纤电流差动实现保护。对特殊区域线路保护中，以架空光纤线路实施保护，要求有一套保护，可适应应急通道需求。对500kV线路实施改造后，配置的3套光
纤通道，以集成过电压及远跳实现差动保护。其中，第三主保护配置应急载波通道纵联距离保护功能。
2.主保护功能分析
该500kV线路保护改造后，3套主保护配置双光纤通道，以分相电流差动及零序电流差动实现对主体优化保护，三段式及接地距离及延时段定时限零序过流和零序反实现方过流，构成科学保护，对应串联电容补偿功能保护性大大增加[2]。此外，3套保护集成过电压保护及远
跳功能，可针对运行需求，投入补偿过电压、补偿欠电压等，将低电流、过电流、低功率等实施判断，提高远跳动作科学性。此外，第3套
主保护可满足特殊环境下线路供电需求，通过配置应急载波通道，可单命令允许式纵联距离保护，满足恶劣环境下，保护装置线路稳定。
2.1主保护集成过电压保护及远跳功能分析
经改造后，新线路保护以双通道光纤组成，无独立过电压，差动保护及远跳相互影响，光纤传输接收到传输差动保护模拟量信息，传输远跳命令等信息[3]。通道整合上，需注意：
（1）改造前，过电压保护及故障远跳保护，其装置保护通道以传输允许信号、跳闸信号接点信号，对传输通道时延有明确要求，但是，其对光纤通道收发路由无严格限制，以自愈环方式支持工作。对其改造后，对应差动保护 及远跳功能可合并通道，线路两侧光纤电流
差动保护上，确保光纤通道传输延时和采样时间同步，光纤传输延时计算，应确保光纤手法路由一致，延时具有统一性。由此可见，改造
后线路不可使用自愈环方式。
（2）针对双重保护设需求，要求双重保护下各装置独立运行，统一的双光纤通道需包含2个不同路由SDH设备及光缆，将通信设备直流电源双重化，自身可独立工作，避免保护数值装置或通信设备故障，导致同一保护通道中断。
（3）以复用光纤通道施工，对应保护双光纤通道，以一路短路径及一路长路径通道设计。
（4）发远跳上，若线路对端过电压保护，为避免线路对端过电压保护、断路器等失灵，可对主保护装置双光纤通道发远跳信号，本端远跳保护接收到远跳命令，针对收信逻辑及就地判断跳本端断路器，落实远跳。收发远跳信号逻辑上，3个保护装置设置“发远跳1”和“发远
跳2”，主一由2个远跳开入相与后或相或经一延时后，得到发远跳信号，经2个独立光纤通道传输[4]。主三保护上光纤通道和主二一样，双
光纤通道投入后，各光纤通道统一传输远跳开入一，对应远跳开入二路信号，若单一光纤通道投运正常，可收取对侧远方跳闸信号，提前
预处理。由此可见，改造后3套主保护装置远跳收信逻辑有两种，分为“有判据方式”和“无判据方式”。
2.2应急载波通道配置
改造后，主三保护CSC-103AFY具备双光纤通道，可满足特殊环境供电需求，实现命令允许式纵联距离保护，满足气温较低情况下装置光纤异常时，应急载波通道纵联距离保护。
选择双光口方式，线路保护可双通道光纤差动，以1个或2个光纤通道辅助。
选择载波通道，线路保护以载波形式，装置具备纵联距离和纵联零序保护功能。实际运行中，以允许式逻辑为中心。投入“载波通道跳闸”压板，两光纤通道均中断，载波纵联保护可以驱动出口跳闸接点。
3.线路保护及串补保护关系
超高压输电线路设置串联补偿，可提高系统稳定性，保证长距离输电安全。线路加装串联补偿装置，原电路参数均匀分布性改变，线路发生故障时，为减小串补潜供电流，避免故障影响串补系统工作，需联动串补，以串补保护将设备可靠旁路。若串补设备异常，串补保
护动作旁路串补，若旁路断路器异常，需以线路保护，跳开线路两侧断路器，隔离故障。本次改造后，限产该线路保护小室和串补小室相
距较远，需将线路保护和串补本体保护配合，以FOSX-41接口装置实现。
线路故障发生，3套线路保护赌赢跳闸继电器动作出口，以通信接口FOX-41传输开入给2套串补本体保护。串补本体保护接收到的跳闸指令，启动联跳串补，将串补设备旁路。若线路单项故障跳闸开入，用户投入线路联跳允许重投，则串补设备旁路后，串补保护闭锁，延
时后，若满足重投条件，串补自动重投。若多相故障开入，则串补设备旁路后，串补保护直接闭锁。
4.结束语
综上所述，该线路保护优化，通过应用新500kV线路保护装置，原有保护装置异常工作得到的改善，以新技术为支持，独立过压远跳辅助保护装置及部分相关二次回路取消，运送成本大大减少。通道上，原过压远跳辅助保护装置需配置两通道，新保护装置过压远跳功能集
中在线路主保护中，原有通道取消。新型保护装置的应急载波通道建立，可确保光纤通道异常时，应急载波通道纵联距离保护功能稳定，
为电网安全运行奠定基础。
参考文献
[1]全杰雄, 田鹍, 吴志宇. 500kV超高压线路保护改造分析[J]. 电工技术, 2016(1):3-4.
[2]刘臻. 500kV线路继电保护的应用思考[J]. 中国新技术新产品, 2016(14):54-55.
[3]赵本水, 张玮, 李磊. 关于500kV输电线路光纤保护通道的优化方案[J]. 齐鲁工业大学学报, 2017, 31(3):51-55.
[4]李铮, 邹长春. 关于500kV超高压输电线路的运行维护管理分析[J]. 南方农机, 2018(7):160-160.
高压架空输电线路
架空输电线路设计的优化
摘要: 本文介绍了由于电能需求的增长，使加强电网建设，发展智能电网成为电力系统的战略目标。本文将围绕电力设计人员经过多年的研究，成功设计的一套新型高级输电线路安全运行监测系统，该系统包括对传输导线、绝缘子、覆冰等进行全天候监测，同时，系统引入了远程视频监测装置，并采用先进的传感器，通过高速通讯网络，对输电线路各状态量进行在线监测。我们的设计目标是加强对输电线路运行状态的实时监测，利用监测数据进行连续的自分析、自诊断，及时发现输电线路故障隐患，并用自动控制手段将故障消灭在萌芽状态。
关键词：架空输电线路 电磁环境 高级输电运行（ATO） 在线监测 无线通信技术
1.引言
21世纪，随着人们对电能需求的快速增长，电网建设呈现严重滞后，输电能力不足，电网与电源发展不协调的矛盾十分突出，为此加强电网建设，发展智能电网已成为电力系统的战略目标。电网开发人员在设计中所面临的优化问题：①城市化进程的加快，在市区人口密集地区兴建高压变电站，以提高电网负荷输送电力的能力，这将导致高压架空输电线路的规模巨大，架空线下跨越民房众多，由于输电线路对周围环境产生一定的电磁辐射，防治电磁环境的污染成为输电线路设计的首要考虑因素。②为了确保电网运行的安全性和可靠性，确保输电线路面对各种灾害时的正常运行。随着高级传感技术、高速双路通讯、分布式计算机的电力传输和分配网络等技术逐步应用，使智能电网的实现成为可能。本文将围绕以上两点展开探讨，进而实现高级输电运行（ATO）中，输电线路设计的优化。
2.WHO关于电磁场暴露导则和标准
中国电力工业的高速发展，环境问题必须予以充分重视，作为世界卫生组织（WHO）的成员国，选择和确定与我国国情相适应的电磁环境政策和环境标准，积极顺应WHO为代表的国际主流趋势，将是符合中国国情的合理选择。
2007年WHO发布了关于《极低频场环境健康准则(EHC , No.238)》, WHO明确指出,在电力线路、电缆、民房布线和用电设备周围存在电场和磁场。目前,各国电力普遍采用50Hz或60Hz的频率运行，在高压架空电力线下方，磁场约为20微特斯拉（μT），电场约为几千伏每米（kV/m）。WHO极低频场环境健康准则（EHC）中，对于高水平磁场暴露（大大超过100μT），产生的生物影响已被确定。用生物物理机理予以解释：外部极低频磁场在人体
500kV超高压输电线路工程(施工组织设计)
500kV超高压输电线路工程(施工组织设计)
1. 项目背景
本文档旨在提供关于500kV超高压输电线路工程施工组织设计的详细信息。该工程是为了满足电力供应需求而建设的，其主要目标是将电力从发电厂输送到消费者，以满足日益增长的能源需求。
2. 施工组织设计原则
在进行500kV超高压输电线路工程施工组织设计时，需要遵循以下原则：
- 安全第一：确保工人和现场的安全是最重要的，采取必要的安全措施并执行标准作业规程。
- 环境保护：在设计和进行工程施工时，请考虑降低对周围环境的影响，并合规处理废弃物和排放物。
- 资源利用：优化资源利用，确保施工过程高效、可持续。
3. 施工组织结构
针对500kV超高压输电线路工程的施工组织结构设计如下： - 项目经理：负责整个项目的规划和管理，协调各个部门和团队之间的合作。
- 工程师队伍：包括设计工程师、施工工程师和监理工程师，负责分析和设计施工方案，并监督施工过程中的质量和安全。
- 施工人员：包括电力工人、维护人员和其他专业技术人员，负责实际的线路安装和调试工作。
4. 施工过程
500kV超高压输电线路工程的施工过程包括以下几个主要步骤：
- 地勘和设计确认：在施工之前，进行地勘工作以确定线路走向和基础设计，并确保设计的准确性。
- 材料准备：采购所需的电线、杆塔、绝缘子等材料，并进行质量检查。
- 基础施工：进行基础的挖掘和混凝土浇筑工作，为杆塔提供稳固的支撑。
- 杆塔安装：将预制的杆塔运输到工地并按照设计要求进行安装和固定。
- 线路安装：按照设计布置电线，确保电线的安全连接和正确的张力。 - 调试和测试：对安装的线路进行电气测试，确保线路符合设计和标准要求。
- 完工验收：对施工完成的线路进行验收，确保质量和安全标准的符合。
5. 施工组织设计的考虑因素
在进行500kV超高压输电线路工程的施工组织设计时，需要考虑以下因素：
- 地理条件：线路走向和土壤特性可能对施工造成影响，需针对性做出相应安排。
500kV分相电流差动保护通道监视及运行注意事项
500kV分相电流差动保护通道监视及运行注意事项
摘要：针对超高压系统内最典型的双通道分相电流差动保护，通过对超高压相关保护光纤通道回路的组成介绍以及在实际运行中对光纤通道运行情况的监视、判断，分析了在相关通道故障后对保护的影响以及处置方法。
关键词：分相电流差动保护：应用；通道；组成；监视；检查；处置
引言
分相电流差动保护目前在电力系统中越来越多的得到应用，就差动保护而言原理简单而可靠，通过对线路两端的同一时刻的电流量进行一定的计算后，判断线路是否发生了故障。但是双通道分相电流差动保护又由于其厂家和接线的不同，对于运维工作而言必须了解其通道的构成、保护的原理和运行的相关注意事项，才能更好的用好这种通道可靠性相对较高的保护。
一、双通道分相电流差动保护在南京500kV变电站的应用
分相电流差动保护目前在电力系统中越来越多的得到应用，就差动保护而言原理简单而可靠，通过对线路两端的同一时刻的电流量进行一定的计算后，判断线路是否发生了故障。对差动保护来说，传输两端数据的通道的可靠性，对保护整体的可靠性来说就显得尤为重要。目前，分相电流差动保护的通道大多都采用同杆架设的架空地线OPGW复合光缆。
以往的500kV线路分相电流差动保护与通道的配合情况：以一条500kV线路为例，配置两套分相电流差动保护，一套差动保护对应一个光纤通道，一收、一发占用两根光纤芯。另一套线路保护往往采用复用通道，即与通讯的通道复用。
目前的500kV分相电流差动保护都采用光纤双通道，双通道分相电流差动保护它的定义为：对应一套分相电流差动保护它的接收和传输数据的物理通道有2个，对应A和B通道，其中2个通道都可以为光纤专用通道，也可以为一个专用通道外加一个复用通道。或者两个同为复用通道。金龙5603线、和金王5604线配置的双通道分相电流差动保护采用的就是专用光纤通道和复用通道构成差动保护的双通道。即A通道为保护用光纤专用通道，B通道为复用光纤通道。尽管不同型号的分差保护对应不同的设备厂家，但对于双通道分相电流差动保护的基本工作原理大体上相同（不适用于保护的算法），下面就以南瑞公司RCS-931DMM超高压线路保护中分相电流差动保护双通道工作模式为例来说明一下双通道分差保护的特点。

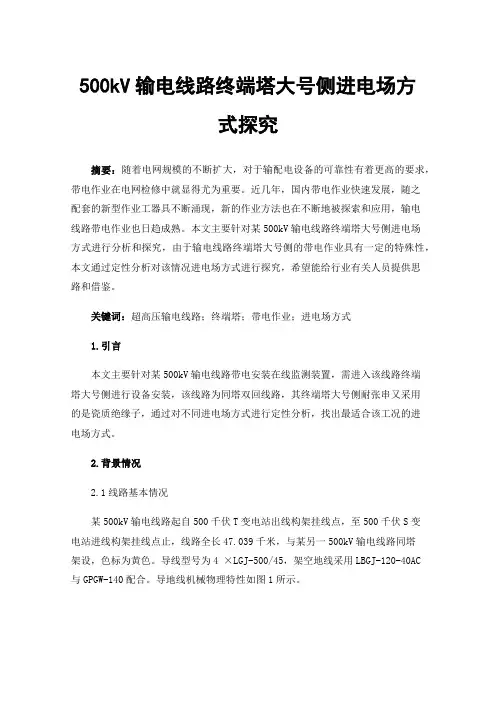

500kV输电线路终端塔大号侧进电场方式探究
