合金第二章
合金装备2：实体详细文字攻略
合⾦装备2：实体详细⽂字攻略 控制键： 考虑到本游戏原来是T V G A M E，当然使⽤⼿柄进⾏操作最为⽅便。
不过如果使⽤键盘操控，也没问题，键位对应如下： S E L E C T(键盘B a c k)：打开/关闭⽆线电通讯界⾯。
在通讯界⾯内按向下键则可列出所有已知的通讯频道 S TA RT(键盘TA B)：暂停，同时可以显⽰⼤地图 三⾓键(键盘S)：开⽕/徒⼿攻击/拖动敌⼈/空⼿时从背后胁持敌⼈ ⽅块键(键盘V)：动作键 交叉键(键盘X)：背靠墙时敲墙/游泳/狙击模式或者照相模式下拉近镜头 圆圈键(键盘Z)：切换起⾝和蹲下/使⽤物品/狙击模式或者照相模式下拉远镜头 L1键(键盘A)：装备物品/打开物品栏，必须按住再配合上下键选择 L2键(键盘W)：在第⼀⼈称模式下按住可进⾏⾃动瞄准 R1键(键盘F)：装备武器/打开武器栏 R2键(键盘空格)：按住后切换到第⼀⼈称视⾓ 难度： 不同的难度选择对游戏进程影响很⼤，通关⼀次后还会出现E x t r e m e 和E u r o p e a n E x t r e m e两种额外的难度等级。
本流程按照N o r m a l难度完成，⽽不同难度等级通常会影响到以下⽅⾯： -主要任务中所限定的时间长短 -主要战⽃中关键物品的数量(⽐如要拆除的炸弹数⽬) -敌⼈的数量以及他们⽣命值数值 -敌⼈的攻击⼒ -敌⼈所携带的物品数量 -敌⼈从昏迷状态苏醒过来的时间 -敌⼈对于声响的警觉度 -敌⼈的反抗意愿⼤⼩ -警报时间的长短 尽管上次合⾦装备危机已经过去很久了，但是出于对权利和⼒量的追求，对于合⾦装备的研究和制造仍未停⽌。
S n a k e和他的朋友O t a c o n为了将这种可能破坏世界和平的武器公布于世，因⽽决定潜⼊⼀艘属于海军陆战队的运输船，调查有关事宜。
然后他们没有想到，⼀个更⼤的阴谋也因此露出端倪。
序章-TA N K E R-P L A N T S n a k e成功登上运输船，但就在他登船之后，⼀伙怀疑为俄国雇佣兵部队也展开了他们的⾏动。
项目二相图的基本知识
三、合金的组织 合金组织的分类： 1、固熔体 固熔体是一种组元的在子深入另一组元的晶格中所形成 的均匀固相。溶入的元素称为溶质，而基体元素称为溶剂。固 溶体仍然保持溶剂的晶格类型。
1） 隙固溶体 溶质原子分布于溶剂晶格间隙之中而形成的固溶体称 为间隙固溶体。
2）置换固溶体 溶质原子置换了溶剂晶格结点上某些原子而形成的固容 体称为置换固溶体。
4、共晶白口铸铁： 合金IV：（C=4.3%） ①②室温低温莱氏体 硬度 大、脆性大、几乎没有塑性。 5、亚共晶白口铸铁： 合金V：（2.11%＜C＜4.3%） ①②③室温珠光体 （黑色相）+网状二次渗碳体（珠光体周边白色相）+低 温莱氏体（黑白相间的麻点状）硬度大、脆性大、几乎 没有塑性。 6、过共晶白口铸铁： 合金VI：（4.3%＜C＜6.69%） ①②③室温一 次渗碳体（白色条相状）+低温莱氏体 硬度大、脆性大 、几乎没有塑性。
3） 金属化合物 合金组元间发生相互作用而形成一种具有金属特性的物 质称为金属化合物。其性能物特点是熔点高，硬度高，脆性大 。金属化合物能提高合金的硬度和耐磨性，但塑性和韧性会降 低。
4）混合物 两种或两种以上的相按一定质量分类组成的物质称为混 合物。
2-2 合金的基本组织与性能
1、铁素体： 1）概念：碳溶解在α -Fe中形成的间隙固溶体称为铁素体 。 2）符号：F，体心立方晶格 3）溶解能力：溶解度很小，在727℃时，碳在α -Fe中的 最大溶碳量为0.0218%，随温度的降低逐渐减小。 4）性能：由于铁素体的含碳量低，所以铁素体的性能与 纯铁相似。即有良好的塑性和韧性，强度和硬较低。
2、奥氏体：
1）概念：碳溶解在γ －Fe中形成的间隙固溶体称为奥 氏体。 2）符号：A， 面心立方晶格 3）溶碳能力：较强。在1148℃时可溶C 为2.11%，在
铝合金应用手册(3篇)
第1篇第一章：概述1.1 铝合金的定义与特点铝合金是以铝为基础，加入其他元素制成的合金。
与纯铝相比，铝合金具有更高的强度、硬度和耐腐蚀性，同时保持了铝的轻质、导电、导热等优良性能。
铝合金广泛应用于航空、汽车、建筑、电子、包装等行业。
1.2 铝合金的分类铝合金按照合金元素的不同，可以分为以下几类：（1）纯铝：包括工业纯铝、半纯铝等。
（2）铝铜合金：包括铝青铜、铝黄铜等。
（3）铝镁合金：包括铝镁硅、铝镁锰等。
（4）铝硅合金：包括铝硅铜、铝硅镁等。
（5）铝锌合金：包括铝锌镁、铝锌锰等。
（6）铝锂合金：包括铝锂镁、铝锂铜等。
1.3 铝合金的应用领域铝合金因其优异的性能，广泛应用于以下领域：（1）航空航天：铝合金是航空航天工业的主要材料，用于制造飞机、火箭、卫星等。
（2）汽车制造：铝合金在汽车制造中的应用越来越广泛，如车身、发动机、悬挂系统等。
（3）建筑行业：铝合金门窗、幕墙、铝质装饰材料等在建筑行业中得到广泛应用。
（4）电子电器：铝合金在电子电器领域的应用主要体现在散热器、连接器、机壳等方面。
（5）包装行业：铝合金易加工、耐腐蚀，在包装行业得到广泛应用，如易拉罐、饮料瓶等。
第二章：铝合金加工工艺2.1 铝合金的熔炼铝合金的熔炼是生产过程中的关键环节，主要包括以下步骤：（1）准备熔炼设备：如熔炼炉、搅拌器等。
（2）准备原材料：按照配方要求，准备好铝锭、合金元素等。
（3）熔炼：将原材料放入熔炼炉，加热至熔化温度，进行搅拌、过滤等操作。
（4）合金化：在熔炼过程中，加入合金元素，调整成分。
（5）浇注：将熔化的合金倒入模具中，冷却固化。
2.2 铝合金的铸造铝合金的铸造是将熔化的合金倒入模具中，冷却固化成型的过程。
铸造方法包括：（1）砂型铸造：适用于形状复杂的零件。
（2）金属型铸造：适用于形状简单、精度要求较高的零件。
（3）压铸：适用于薄壁、复杂形状的零件。
2.3 铝合金的锻造铝合金的锻造是将加热后的合金在压力作用下，改变其形状和尺寸的过程。
二元合金相图
第二章二元合金相图纯金属在工业上有一定的应用，通常强度不高，难以满足许多机器零件和工程结构件对力学性能提出的各种要求；尤其是在特殊环境中服役的零件，有许多特殊的性能要求，例如要求耐热、耐蚀、导磁、低膨胀等，纯金属更无法胜任，因此工业生产中广泛应用的金属材料是合金。
合金的组织要比纯金属复杂，为了研究合金组织与性能之间的关系，就必须了解合金中各种组织的形成及变化规律。
合金相图正是研究这些规律的有效工具。
一种金属元素同另一种或几种其它元素，通过熔化或其它方法结合在一起所形成的具有金属特性的物质叫做合金。
其中组成合金的独立的、最基本的单元叫做组元。
组元可以是金属、非金属元素或稳定化合物。
由两个组元组成的合金称为二元合金，例如工程上常用的铁碳合金、铜镍合金、铝铜合金等。
二元以上的合金称多元合金。
合金的强度、硬度、耐磨性等机械性能比纯金属高许多，这正是合金的应用比纯金属广泛得多的原因。
合金相图是用图解的方法表示合金系中合金状态、温度和成分之间的关系。
利用相图可以知道各种成分的合金在不同温度下有哪些相，各相的相对含量、成分以及温度变化时所可能发生的变化。
掌握相图的分析和使用方法，有助于了解合金的组织状态和预测合金的性能，也可按要求来研究新的合金。
在生产中，合金相图可作为制订铸造、锻造、焊接及热处理工艺的重要依据。
本章先介绍二元相图的一般知识，然后结合匀晶、共晶和包晶三种基本相图，讨论合金的凝固过程及得到的组织，使我们对合金的成分、组织与性能之间的关系有较系统的认识。
2.1 合金中的相及相图的建立在金属或合金中，凡化学成分相同、晶体结构相同并有界面与其它部分分开的均匀组成部分叫做相。
液态物质为液相，固态物质为固相。
相与相之间的转变称为相变。
在固态下，物质可以是单相的，也可以是由多相组成的。
由数量、形态、大小和分布方式不同的各种相组成合金的组织。
组织是指用肉眼或显微镜所观察到的材料的微观形貌。
由不同组织构成的材料具有不同的性能。
第2章 金属及合金相的晶体结构
1. 面心立方结构
面心立方结构金属：γ-Fe, Al, Cu, Ni, Au, Ag和Pt等。
结构符号A1，Pearson符号cF4。 每个晶胞含4个原子。
面心原子shared by 2 cells: 6 x 1/2 = 3 顶角原子shared by 8 cells: 8 x 1/8 = 1
略受压缩的八面体间隙； 八面体间隙中心位于棱边中心和面心 八面体间隙半径: r=1/2(a-2R)
r≈0.155 R 晶胞含6 (6×1/2+12×1/4 )个八面体间隙。 平均1个原子3有个八面体间隙。
非正四面体间隙。 四面体间隙半径: r= (a√5/4-R)
r≈0.291 R 晶胞含12 (4 ×6 ×1/2)个四面体间隙。 平均1个原子含6个四面体间隙。
ZA, ZB 为A、B组元价电子数， VB为B组元摩尔分数。
1933年，Bernal 建议称之为电子化合物。 Massalski认为称其为电子相更恰当。
§2.12正常价化合物
正离子价电子数正好能使负离子具有稳定的电子层结构，即 AmBn化合物中，meC=n(8-eA), 结合一般是离子键。 eA和eC分别是正和负离子在非电离状态下的价电子数。
§2.13 拓扑密堆积相(TCP相)
在很多化合物结构中，原子尺寸起主要作用，并倾向于紧密堆 垛，称为拓朴密堆相，包括间隙化合物、Laves、σ相等。
间隙化合物
由原子半径r比较大的过渡金属（M）与r比较小的H, B, C, N, O, 等非金属组成的化合物，非金属原子占据金属原子结构间隙。 具有金属光泽和导电性的高熔点、高硬度较脆的化合物。
§2.9间隙固溶体
面心立方结构
r=0.414R
r=0.225R

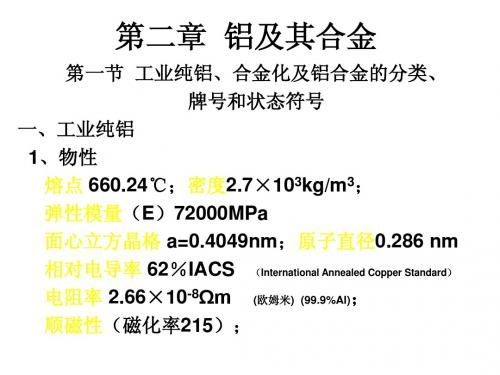

东北大学铝及其合金
4、特点
• • • • 质量轻 优秀的导电、传热和塑性变形性能 在大气中有良好的耐蚀性 强度低不适于作结构材料
二、铝的合金化
• 合金化原理主要固溶强化和时效强化
• 固溶强化：元素溶解度大，与Al原子直径差大，例如Mg 和Mn • 时效强化：所加元素或形成的中间相，高温时在Al中有较 大的溶解度，随温度降低溶解度急剧变小。
二、超硬铝
（Al-Zn-Mg-Cu系合金）
超硬铝是在Al-Zn-Mg合金基础上加Cu发展起 来的，它的强度超过硬铝，可达600～700MPa， 所以称超硬铝。第二次世界大战后，才开始大批生
产和应用。
调质的45钢：σb＝780～850 MPa
σ0.2＝450～550 MPa
1、Al-Zn-Mg系中强可焊铝合金
国产变形铝合金分五大类，常见只有四大类
名称 防锈铝 硬铝 锻铝 超硬铝 特殊铝 牌号 LF╳╳ LY╳╳ LD╳╳ LC╳╳ LT╳╳ 合金系 Al-Mn和Al-Mg Al-Cu-Mg Al-Mg-Si-(Cu) Al-Zn-Mg-Cu 其它
(2)美国变形铝合金牌号及状态
牌号： 用四位阿拉伯数字表示
5××× 6××× 7××× 8×××
Cu Mn Si
Mg Mg和Si Zn 其它
目前我国变形铝合金牌号
表示方法基本与美国相同,不同之处在于第 二位不用阿拉伯数字,而是用英文字母： 例如：7A04、7B04
状态：
F－加工态（热轧、挤压）,不控制应变硬化量
O－退火再结晶状态，强度最低、塑性最高
W－固溶处理正在自然时效过程（不稳定） H－冷作硬化状态
自然时效时间。如果这段时间在冶金学上有重要
意义的话，就应对这段时间加以控制。数字1～ 10表示处理的具体程序。
2-铁碳相图及其合金解析
第二章 铁碳相图及其合金
2020/3/2
1
电厂金属材料
2020/3/2
2
电厂金属材料
一、铁碳合金下图中各主要线的意义是：
AECF为固相线。若温度低于AECF线时，铁碳合金凝固为固体。 ECF为共晶线。若含碳量在ECF线投影范围（2.11%～6.69%）内，铁碳合金在1148℃ 时必然发生共晶反映，形成莱氏体。
13
电厂金属材料
四、合金铸铁
• 合金铸铁是在铸铁中加入合金元素，以提高其力学性能，或者提高其耐磨、 耐蚀、耐热等特殊性能，又成为特殊性能铸铁。
• 常用的合金铸铁有耐磨铸铁，耐蚀铸铁和耐热铸铁。
2020/3/2
14
电厂金属材料
（一）耐磨铸铁
• 耐磨铸铁按其工作条件大体可分为两种类型一种是在润滑条件下工作的，如 机床导轨、汽缸套、活塞环和轴承等；另一种是在屋润滑的干摩擦条件下工 作的，如火电厂煤粉制备系统中的碎煤机、磨煤机中的零件。后一种耐磨铸 铁也有称为抗磨铸铁的。
•在优质碳素结构钢中，对于专门用途的优质碳素结构钢编号，是在钢号前面或后面加一 个表示用途的汉字或汉字的拼音符号。
2020/3/2
9
电厂金属材料
• 优质碳素结构钢的应用。低碳优质碳素结构钢可用作桥梁．起重及工程机 械，钢结构件，还可渗碳后使用，制作机械零件；中碳优质碳素结构钢可经 调质后制作轴、齿轮、温度不超过450℃的汽轮机转子、联轴器和汽缸紧因 件；中、高碳优质碳素结构钢可用作各类弹簧、板黄和钢丝绳等。优质碳素 结构钢一般经热处理后使用，或在正火状态下供应。若含S、P量更低的叫 高级优质碳素结构钢，就在钢号后面加写A字(或高字)，如20 A(或20高)。 20 A广泛应用于锅炉的水冷壁管。
银汞合金
3. 蠕变 概念：在小负荷下产生的缓慢的塑性变形现象。 国际规定: 不超过3.0%。 影响蠕变值的因素: 1. 银汞合金的结构: 2相时蠕变值影响很大，它 的存在会明显增加蠕变值。 2. 粉汞比: 汞含量过多将导致蠕变值增大。 3. 时间:
4．水污染 含锌合金遇水产生延缓膨胀. 5．刻形和抛光 银汞合金加压充填后应进行刻形，但开始太早, 银汞合金的塑性太大, 刻刀可能将边缘碰掉；开始 太晚, 银汞合金硬化到一定程度很难雕刻。刻得太 深或太浅也都影响性能. 抛光应在银汞台金充分硬化后进行，一般至少在 充填24小时后。
第二章 银汞合金
第一节 概 述 银汞合金是一种特殊合金，其中一个 重要成分汞在室温下是液体, 另一成份 为固态的合金粉．有悠久的历史。虽然 银汞合金还不是十分理想的充填材料， 由于它有很多独特优良性能，所以至今 世界上许多国家仍以银汞合金作为主要 的后牙充填材料。
银合金粉的组成
合金粉 颗粒形态 组 银 锡 成 铜 锌
第五节 汞 的 防 护
汞在常温下易挥发，其蒸气剧毒，空气中最高容 许浓度为0.001mg／m3。在空气中含汞1.04mg/ m3 的场所工作三个月，可造成死亡. 汞可由修复物渗入牙齿结构中，引起牙齿变色. 对于临床医生及助手，主要危险是长期吸入汞蒸 气引起积储性中毒． FDI认为:银汞合金对患者是安全的.
二、影响银汞合金性能的因素 受多种因素影响, 大体分两大楼： 由厂方控制的因素: 银合金粉的组成及制造工艺，合金粉 的颗粒形状，大小及分布，供应方式等. 由临床医生及其助手控制的因素: 汞一合金比，调制技术 和时间，充填操作及压力；刻形和抛光操作等。 (一)合金粉组成对银汞合金性能的影响 1．铜含量的影响 高铜银汞合金的性能优于低铜银汞合金. 2. 其它成分的影响 银一锡相对银汞合金影响:当银含量不足时， 相减少; 当锡过量时, 形成相和Sn相的混合物，Sn相增加了形成 2相的可能，使银汞合金性能下降.
上海交大-材料科学基础-第二章-3
(1)点阵常数改变 置换固溶体：r质>r剂，a增大；r质<r剂，a减小。 间隙固溶体：a始终随溶质原子溶入而增大。
(2)固溶强化：溶质原子溶入,使其硬度和强度升高。 (3)物理化学性能改变
例如：硅钢片(2～4%Si)磁导率提高、不锈钢(大于 12.5%Cr
5).具有耐热特性的金属间化合物，如Ni3Al，NiAl，TiAl， Ti3Al，FeAl，Fe3Al，MoSi2，NbBe12。ZrBe12等不仅具有很好的 高温强度，并且，在高温下具有比较好的塑性； 6).耐蚀的金属间化合物，如某些金属的碳化物，硼化物、氮化 物和氧化物等在侵蚀介质中仍很耐蚀，若通过表面涂覆方法， 可大大提高被涂覆件的耐蚀性能； 7).具有形状记忆效应、超弹性和消震性的金属间化合物，如 TiNi，CuZn，CuSi，MnCu，Cu3Al等已在工业上得到应用。
σ相在常温下硬而脆
超结构 对于某些成分接近于一定原子比的无序固溶体，当
它从高温缓慢冷却到某一临界温度以下时，溶质原子 会从从统计随机分布状态过渡到占有一定位置的规则 排列状态，即发生有序化，形成有序固溶体。
类型：见表2-13和图2-50。 有序化条件：异类原子之间的相互吸引大于同类原子间 有序化影响因素：温度、冷却速度和合金成分等。
（1）电化学因素(电负性或化学亲和力因素) （2）原子尺寸因素 （3）原子价因素(电子浓度因素)
1.类型
(1)按溶质原子在点阵中所占位置分为： 置换固溶体：溶质原子置换了溶剂点阵中部分溶剂原子。 间隙固溶体：溶质原子分布于溶剂晶格间隙中。
(2)按溶质原子在溶剂原子中溶解度分类： 有限固溶体：在一定条件下,溶质原子在溶剂中的溶解
第二章压铸过程原理及常用压铸合金
压射比压的作用和影响 对压铸件力学性能的影响：压射比压大，合金结晶细，细晶层增厚。
由于填充特性改善，压射比压大，压铸件表面质量提高，气孔缺陷减轻 ，从而抗拉强度提高，但伸长率降低。
对填充条件的影响：金属液在高的压射比压作用下填充型腔，填充动 能增大，流动性改善，有利于克服浇注系统和充填薄壁压铸件型腔的阻 力，提高质量。
B
B
5
Introduction
第一篇：压铸原理及常用压铸合金
⑵ 压铸速度 压铸速度：压射速度和充填速度。 a.压射速度 压室内压射冲头推动金属液的移动速度称为压射速度。一般有二级和 三级两种。压射速度由压铸机的特性所决定。一般在0.1-7m/s。 作用：使压室内空气有充分的时间溢出，并防止金属液从浇口中溅出 （第一阶段）； 在较短的时间里充填满模具型腔（第二阶段）。
Home
B
B
21
④ 压铸铜合金
⑴ 主要特性 ☆ 铜合金的力学性能高，其绝对值均超过锌、铝和镁合金 ； ☆ 铜合金的导电性能好，并具有抗磁性能，常用来制造不允许受磁场干 扰的仪器上的零件； ☆ 铜合金具有小的摩擦系数，线膨胀系数也较小，而耐磨性、疲劳极限 和导热性都很高； ☆ 铜合金密度大、价格高、其熔点高； ☆ 压铸铜合金多采用质量分数为35%～40%的锌（Zn）黄铜，它们的结 晶间隙小，流动性、成形性良好；
（5） 注意问题 ☆ 在压铸件结构设计时，采用加强肋提高强度；铸件的壁厚变化应较平 缓过渡，不应急剧变化，更应避免尖角，主要是由于镁合金压铸件易产生缩 松和热裂。 ☆镁合金零件在装配中应避免与铝合金、铜合金、含镍钢等零件直接接 触而导致电化学腐蚀，主要是由于镁的电极电位低。 ☆在熔炼时应采取阻燃措施。方法一：加入微量铍（0.003%）阻燃。铍 以Al-5%Be中间合金方式加入，考虑到烧损，加入量一般为所需量的3倍。 但不能加入过多，易产生过多的渣。方法二：采用气体保护熔炼。SF6、 CO2、SO2、N2。
