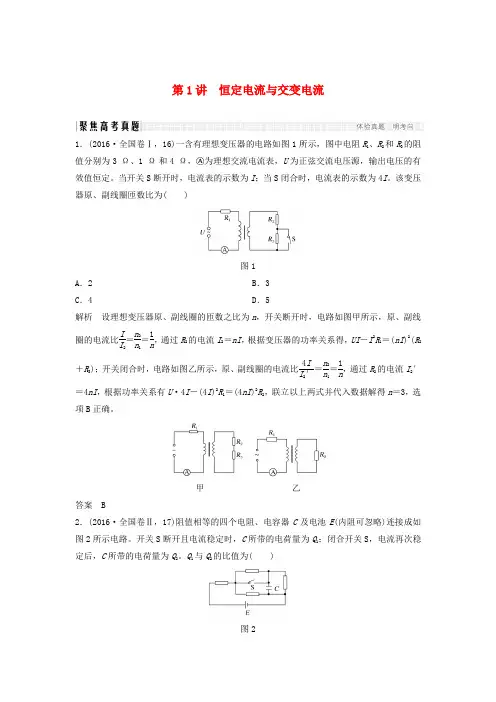

第1讲 恒定电流与交变电流
1．(2016·全国卷Ⅰ，16)一含有理想变压器的电路如图1所示，图中电阻R1、R2和R3的阻值分别为3 Ω、1 Ω和4 Ω，为理想交流电流表，U为正弦交流电压源，输出电压的有效值恒定。当开关S断开时，电流表的示数为I；当S闭合时，电流表的示数为4I。该变压器原、副线圈匝数比为(
)
图1
A．2 B．3
C．4 D．5
解析 设理想变压器原、副线圈的匝数之比为n，开关断开时，电路如图甲所示，原、副线圈的电流比II2＝n2n1＝1n，通过R2的电流I2＝nI，根据变压器的功率关系得，UI－I2R1＝(nI)2(R2＋R3)；开关闭合时，电路如图乙所示，原、副线圈的电流比4II2′＝n2n1＝1n，通过R2的电流I2′＝4nI，根据功率关系有U·4I－(4I)2R1＝(4nI)2R2，联立以上两式并代入数据解得n＝3，选项B正确。
甲 乙
答案 B
2．(2016·全国卷Ⅱ，17)阻值相等的四个电阻、电容器C及电池E(内阻可忽略)连接成如图2所示电路。开关S断开且电流稳定时，C所带的电荷量为Q1；闭合开关S，电流再次稳定后，C所带的电荷量为Q2。Q1与Q2的比值为( )
图2 A.25
B.12
C.35
D.23
解析 S断开时等效电路如图甲所示。
甲
电容器两端电压为U1＝ER＋23R×23R×12＝15E；
S闭合时等效电路如图乙所示。
乙
电容器两端电压为U2＝ER＋12R×12R＝13E，
由Q＝CU得Q1Q2＝U1U2＝35，故选项C正确。
答案 C
3．(多选)(2016·全国卷Ⅲ，19)如图3，理想变压器原、副线圈分别接有额定电压相同的灯泡a和b。当输入电压U为灯泡额定电压的10倍时，两灯泡均能正常发光。下列说法正确的是( )
图3
A．原、副线圈匝数比为9∶1
B．原、副线圈匝数比为1∶9
C．此时a和b的电功率之比为9∶1
新高考物理二轮复习专题四电路与电磁感应第1讲直流电路与交流电
新高考物理二轮复习专题四电路与电磁感应第1讲直流电路与交流电
新高考物理二轮复习专题四电路与电磁感应第1讲直流电路与
交流电路分析研究方案
知识必备
1.恒流
(1)闭合电路中的电压、电流关系：e＝u外＋u内，i＝，u＝e－ir。
（2） 闭合电路中的功率关系：P总计=EI，P内部=I2R，P外部=I2R=P总计
－p内。
（3） 直流电路中的能量关系：电功w=Qu=uit，电加热q=i2rt。
纯电阻电路中w＝q，非纯电阻电路中w>q。
2.交流电
(1)交变电流的“四值”①最大值：em＝nbsω。
② 瞬时值：反映交流电流的瞬时值，如e=EMSinωt
③有效值：正弦式交变电流的有效值与最大值之间的关系为e＝、u＝、i＝；非正弦式交变电流的有效值必须根据电流的热效应，用等效的思想来求解。计算交变电流的电功、电功率和测定交流电路的电压、电流都是指
有效值。
④平均值：反映交变电流的某物理量在t时间内的平均大小，如平均电动
-1-/14
势e＝n。
（2） 理想变压器的基本关系
①功率关系：p入＝p出；
② 电压关系：=；③ 当前关系：=。
(3)远距离输电常用关系式(如图1所示)图1 ① 功率关系：P1=P2，P3=P4，P2=P线+P3。
②输电导线上损耗的电功率：p损＝i线u损＝ir线＝r线。备考策略
1.直流电路的分析与计算是高考中一个不寻常的测试点。一般来说，串联和并联电路以及电源都要进行测试
率计算、动态过程分析等。
2、由于交流电路与工农业生产和日常生活的紧密结合，近年来高考的考试频率很高（2022个国家的三篇论文中没有考试题，2022的试题概率很高）；重点讲解交流电的“四值”和变压器的相关知识。问题的类型通常是
高考物理二轮复习 专题4 第1课 恒定电流和交变电流试
第1课 恒定电流和交变电流
考点一 直流电路
1．电功和电热：电功W＝qU＝UIt；电热Q＝I2Rt.
(1)对纯电阻电路，电功等于电热．电流流经纯电阻电路，消耗的电能全部转化为内能：W＝Q＝UIt＝I2Rt＝U2Rt.
(2)对非纯电阻电路(如电动机和电解槽)，由于W>Q，这时电功只能用W＝UIt计算，电热只能用Q＝I2Rt计算．
2．闭合电路的欧姆定律．
(1)E＝U＋Ur；
(2)I＝ER＋r(I与R之间的关系)；
(3)U＝E－Ir(U与I之间的关系)；
(4)U＝RR＋rE(U与R之间的关系)．
注意：①当外电路断开时(I＝0)，路端电压U等于电动势E，但用电压表直接测量，则读数却略小于电动势(因为有微弱电流流过电源而导致内压降)．若用理想电压表测量，则读数等于电动势，在进行断路故障分析时，常用此结论进行判断，即何处断路，何处两端电压等于电动势．
②当外电路短路时(R＝0，因而U外＝0)，电流最大，为Im＝Er(不允许出现这种情况，因为会把电源烧坏)．
3．电源的功率．
(1)电源的功率P：电源将其他形式的能转化为电能的功率．计算式：①P＝IE(普遍适用)；②P＝E2R＋r＝I2(R＋r)(只适用于外电路为纯电阻的电路)．
(2)电源内阻消耗的功率P内：电源内阻的热功率．计算式：P内＝I2r.
(3)电源的输出功率P外：外电路上消耗的功率．计算式：①P外＝IU(普遍适用)；②P外＝I2R＝E2R（R＋r）2(只适用于外电路为纯电阻的电路)．
(4)电源的输出功率(P外)与外电阻R的关系：P外＝IU＝E2R（R＋r）2＝E2（R－r）2R＋4r，P外随R变化的关系图象如图所示，当外电阻与内电阻相等时，输出功率最大．
4．含容电路的分析技巧．
电容器两极间的电压等于与电容器并联的电阻两端的电压，与电容器串联的电阻两端的电压一定为零．
考点二 交变电流
1．中性面．
(1)线圈通过中性面时，磁感线垂直于该时刻的线圈平面，所以磁通量最大，磁通量的变化率为零，感应电动势为零．
2015届高考物理二轮复习综合讲与练：专题四 电路和电磁感应(含2014高考题)

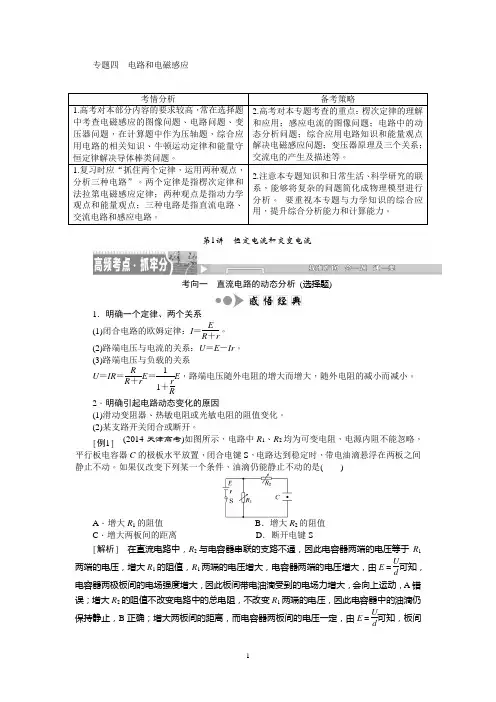

1 专题四 电路和电磁感应
考情分析
备考策略
1.高考对本部分内容的要求较高，常在选择题中考查电磁感应的图像问题、电路问题、变压器问题，在计算题中作为压轴题，综合应用电路的相关知识、牛顿运动定律和能量守恒定律解决导体棒类问题。 2.高考对本专题考查的重点：楞次定律的理解和应用；感应电流的图像问题；电路中的动态分析问题；综合应用电路知识和能量观点解决电磁感应问题；变压器原理及三个关系；交流电的产生及描述等。
1.复习时应“抓住两个定律，运用两种观点，分析三种电路”。两个定律是指楞次定律和法拉第电磁感应定律；两种观点是指动力学观点和能量观点；三种电路是指直流电路、交流电路和感应电路。 2.注意本专题知识和日常生活、科学研究的联系，能够将复杂的问题简化成物理模型进行分析。 要重视本专题与力学知识的综合应用，提升综合分析能力和计算能力。
第1讲 恒定电流和交变电流
考向一 直流电路的动态分析 (选择题)
1．明确一个定律、两个关系
(1)闭合电路的欧姆定律：I＝ER＋r。
(2)路端电压与电流的关系：U＝E－Ir。
(3)路端电压与负载的关系
U＝IR＝RR＋rE＝11＋rRE，路端电压随外电阻的增大而增大，随外电阻的减小而减小。
2〃明确引起电路动态变化的原因
(1)滑动变阻器、热敏电阻或光敏电阻的阻值变化。
(2)某支路开关闭合或断开。
[例1] (2014·天津高考)如图所示，电路中R1、R2均为可变电阻，电源内阻不能忽略，平行板电容器C的极板水平放置，闭合电键S，电路达到稳定时，带电油滴悬浮在两板之间静止不动。如果仅改变下列某一个条件，油滴仍能静止不动的是( )
A〃增大R1的阻值 B．增大R2的阻值
C〃增大两板间的距离 D．断开电键S
[解析] 在直流电路中，R2与电容器串联的支路不通，因此电容器两端的电压等于R1两端的电压，增大R1的阻值，R1两端的电压增大，电容器两端的电压增大，由E＝Ud可知，电容器两极板间的电场强度增大，因此板间带电油滴受到的电场力增大，会向上运动，A错误；增大R2的阻值不改变电路中的总电阻，不改变R1两端的电压，因此电容器中的油滴仍保持静止，B正确；增大两板间的距离，而电容器两板间的电压一定，由E＝Ud可知，板间的场强减小，油滴受到的电场力减小，油滴会向下运动，C错误；断开电键S，电容器会通过R1、R2进行放电，使板间场强减小，油滴受到的电场力减小而向下运动，D错误。 2 [答案] B
2019届高考物理二轮复习第一部分专题整合专题四电磁感应和电路第1讲恒定电流与交变电流课时检测
1
第一部分 专题四 第1讲 恒定电流与交变电流
U =亍，电容器所带的电荷量为 Q= CU= C2E开关S2闭合后的等效电路如图乙所示,
稳定时电容器两极板之间的电压为 U= E,电容器所带的电荷量为 Q= CU= CE则
答案 A
2. （2018 •福建质检）图4— 1 — 16为模拟远距离交流输电的电路，升压变压器
副线圈匝数比 m : n2= 1 : k，降压变压器T2的原、副线圈匝数比 n3: n4= k： 1,模拟输电导
线的电阻r = 3 Q, T2的负载是规格为"15 V 45 W”的灯泡 L。当T1的输入电压为16 V时
L正常发光，两个变压器可视为理想变压器，则 k的值为 4- 1 — 15所示电路。保持 S闭合，开关 &断开，电流稳定时，C所带的电荷量为 Q;闭合
开关S，电流再次稳定后, C所带的电荷量为 Q,贝U Q与Q2的比值为
■1
R
-c
► --- ----- 1— R 1
1
A. 2 3
B.2 2
C.3 1
D.3
解析 开关 S2断开时的等效电路如图甲所示，电路稳定时电容器两极板之间的电压为
电路
1 : 2,即卩Q与Q的比值为1
T的原、 1. （2018 •贵阳月考）阻值相等的三个电阻 R电容器C及电池 曰内阻不计）连接成如图
图 4— 1 —
15 2
3 A.
2 B . 3 C . 4 D . 9
解析 由变压器的工作原理可知，变压器 Ti原线圈的电压为16 V，则副线圈的输出电
压为16k V，降压变压器 T2的输出电压为15 V、输出电流为|4 = p0= 45 A = 3 A，则降压变
U0 15
3 3
压器T2原线圈两端的电压为 15kv、输入电流为k A，又16k V= (15 k+ 3X R) V,解得k= 3, B正确。
答案 B
3. (2018 •昆明质检)如图4 — 1 — 17甲所示的电路中，理想变压器输入电压 U随时间t 按正弦规律变化如图乙所示。 图甲中L1和L2为两个相同的小灯泡，小灯泡都标有“12 V,6 W” 字样，电容器 C的击穿电压为13 V，电压表和电流表均为理想交流电表。开关 S1和S2都断
高考物理二轮复习第一部分专题整合专题四电磁感应和电路第1讲恒定电流与交变电流课时检测02203280.doc
第一部分 专题四 第1讲 恒定电流与交变电流

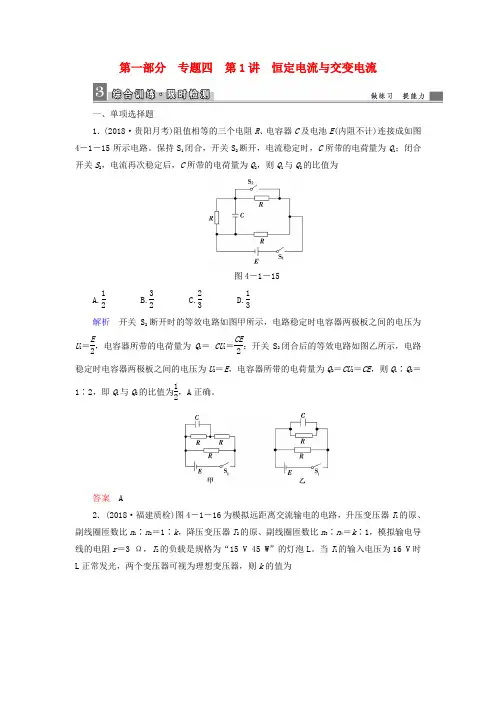

一、单项选择题
