水性聚氨酯的研究进展
中国水性聚氨酯发展现状
中国水性聚氨酯发展现状水性聚氨酯是一种绿色环保的涂料技术，具有优异的性能和广泛的应用领域。
在中国，水性聚氨酯的发展现状如下。
首先，中国的水性聚氨酯技术逐步成熟。
中国的水性聚氨酯技术起步较晚，在20世纪90年代才逐渐引入并开始研发。
经过多年的努力，中国的水性聚氨酯技术已经取得了显著的进展。
目前，国内已经形成了一批拥有自主知识产权的水性聚氨酯技术，可以满足市场对于不同性能要求的需求。
其次，水性聚氨酯在中国涂料市场的应用逐渐扩大。
随着人们环保意识的提高和涂料行业的转型升级，水性聚氨酯作为一种绿色环保的涂料技术得到了广泛关注和推广。
目前，水性聚氨酯在汽车、建筑、家具、包装等领域得到了广泛应用，并取得了显著的市场份额。
特别是在汽车涂装领域，水性聚氨酯已经成为主流涂料技术，并取得了令人瞩目的成绩。
再次，中国水性聚氨酯的生产能力和产业链不断完善。
随着水性聚氨酯市场的逐渐扩大，中国的水性聚氨酯生产能力和产业链也在快速发展。
目前，中国拥有多家大型水性聚氨酯生产企业，并且产能逐年增加。
同时，水性聚氨酯原材料的供应链也在不断完善，可以满足市场的需求。
这对于水性聚氨酯的推广和应用提供了良好的保障。
最后，中国水性聚氨酯技术研发仍需加强。
虽然中国的水性聚氨酯技术已经取得了一定的成果，但与国际先进水平相比，仍然有一定差距。
目前，中国的水性聚氨酯技术仍然以跟随和仿制为主，自主创新能力有待提升。
因此，我们需要继续加大技术研发投入，增强创新能力，提高自主知识产权的比例，以实现中国水性聚氨酯技术的领先地位。
综上所述，中国水性聚氨酯的发展现状积极向好，取得了一定的进展。
然而，仍然需要加强技术研发和产业链建设，以提高技术水平和市场竞争力。
相信在国家政策的支持下，中国水性聚氨酯技术将迎来更加美好的发展前景。
淀粉改性可生物降解水性聚氨酯的研究进展
２淀粉 改性水性聚 氨酯的生物 降解
凡 不造 成地 球生 态环境破 坏 的材料均 可称 为可循 环
外已有较 多报道” 利 用淀粉制成各种生物可降解水性聚 ２１ 。 ． 可生物降解高分子材料的降解机理及表征 氨酯材料 ，既可以减少 石油基 多元醇 的用量，降低成本 ， 又能赋予制品生物 降解性能 。无论是从社会效益和还是经 济效益上 考虑 ，淀粉将成为生产可生物降解水性聚氨酯最 有潜力的原料 之一 。
摘
要 ：介 绍 了 可生 物 降 解水 性 聚 氨酯 的降 解机
１淀粉的结构与性质
淀粉是 自然界 中最为丰富的碳水化合物之一 ，它 以微
小 的 、 水 不 溶 的颗 粒 状 态 广 泛 存 在 于 植 物 的 种 子 、 冷 叶子 、
理， 对淀粉 改性可 生物 降解水 性聚 氨酯 的 制备和 研
同 ，但 所 有 的淀 粉 都 是 以 一 － 萄 糖 为 结 构 单 元 ，通 常 Ｄ葡 可 分 为 直 链 淀 粉 与 支 链 淀 粉 ２ 种 类 型 。 直链 淀 粉 是 以
～
液 ，因其具有环保 、不易燃烧 、无毒并兼有溶剂型聚氨酯 是 只含 有均 聚葡 萄糖单元 的多糖类化合物。淀粉的来源非 的很多优异性能而被广泛应 用于涂料 、粘合剂、皮革 、纺 织 工业等领域 。 但是由于聚氨酯在 自然界中降解和 回收 利 用困难 ，其产品用途和数量与 目俱 增的同时将加重对 环 境 的污染。 目前 ，合成水性 聚氨酯的主要原料 来源仍是 石
合物 ，在 内部形成微孔 ，加速直至聚氯酯完全 降解 。
目前 常用的生物降解性表征方法大致有 ：残量及 相对 械 强度 法 ；外观法 ；霉菌法等。各种有 关生物 降解性 的分
是 由于聚酯容 易在生物体 内水解 。 用的聚酯有 Ｐ Ｌ ＰＡ 常 Ｃ 、Ｌ 、
功能水性聚氨酯的改性研究进展
产 生羟 基 ， 而使 Ａ Ｔ Ｓ 性 的Ｐ 从 ＰＥ 改 Ｕ分 子 连 接 在 一
起 ， 成 三 维 网络 结 构 （ 图 ３ ｏＡ Ｔ Ｓ 到 “ 形 见 Ｐ Ｅ 起 内交
其 外 围 由不 同 的有 机 基 团构 成 ， 以 进 行 不 同结 构 可 或性 能 的功 能化 ， 构筑 有 机 一 机 纳米 复 合材 料 的 是 无
Ｆ ｇ ｒ Ｔ ｅ ｔ ｒ ｅ ｄ ｍｅ ｓ ｏ ａ ｅ ｗ ｒ ｔｕ ｔ ｒ ｏ ｍｅ ｙ ｉｕ ｅ ３ ｈ ｅ ｉ ｎ ｉ ｎ ｌ ｔ ｏ ｋ ｓｒ ｃ ｕ ｅｆ ｒ ｄ ｂ ｈ ｎ
性 ＷＰ Ｕ乳 液 。所 得 的 改 性 ＷＰ Ｕ乳 液 非 常 稳 定 ， Ｕ Ｐ 膜 的耐水性 大大 提高 ， 是接 枝量 ６ 质量 分数 ） 但 ％（
的Ａ Ａ Ｐ Ｅ Ｐ ＤＭＳ 能 明 显 改 善 Ｐ 不 ｕ膜 的 拉 伸 性 能 。由 于 上 述 合 成 方 法 工 艺 复 杂 ， ｕ Ｆ 人 对 此进 行 了 Ｙ ｅＲ 等
Ａ Ｔ ｄｉｉ ａ ｉ ｎ ｏ Ｉ ｏ ｅ Ｈ ｅ Ｐ ＥＳｍｏ ｆｃ ｔｏ ｆＰＩ １ Ｃ 】 ｓ ｍ
杆 硬 度 可 以达 到 ４ 。 过 Ａ Ｔ Ｓ 改 性 ， Ｕ膜 的 ２通 ＰＥ 的 ＷＰ
由于 Ｐ ｕ主 链 束 缚 了 共 聚 的 Ｐ ＭＳ 移 ，与 Ｄ 迁 Ｐ ＭＳ 聚 相 比 ， ＤＭＳ Ｄ 共 Ｐ 接枝 改 性 ＷＰ Ｕ更 有利 于 硅 氧 链 段 向涂 膜 表 面 迁 移 和 增 大 ＷＰ Ｕ膜 对 水 的接 触 角 ，
２ 一对。 … ｒ Ｃ Ｈ ３ 静
…
丙烯 酸 接 枝 环 氧 树 脂 二 胺
水性聚氨酯表面活性剂的研究进展
新 型高 分子 表面 活性 剂 。
化或 破乳 、 消泡 、 溶 、 稠 、 增 增 絮凝 等作 用 ， 化 工 、 在 纺 织、 印染 、 机械 、 油 等 领域 有 广 泛 的应 用 。许 多 聚 石 合物 具有 双亲 性分 子 结 构 和 表 面 活性 ， 年来 已发 近 展为 ～类 新型 的表 面 活 性 剂 ， 中聚 氨 酯 就是 非 常 其
重要 的一类 聚合 物 。 聚氨 酯 是 一 类 分 子 链 中含 有一 Ｎ ０ 一 的 大 ＨＣ ０
１ 水性 聚氨 酯表 面活 性 剂 的分类
水性 聚 氨酯 表面 活性 剂按 照其 在反 应体 系 中所 起 的作用 不 同 ， 分为 非反 应 型和反 应 型 ； 照水性 可 按 聚氨 酯表 面活 性剂 引入 的亲 水 基 团结 构 不 同 ， 可分 为非 离 子型和 离 子型 ； 除此 之外 ， 性聚 氨酯 表 面活 水
量 的限制 ， 性 聚 氨 酯 获 得 了 广 泛 的研 究 和 应 用 。 水 水性 聚氨酯 是一 种分 子链 上含 有 亲水性 基 团 的聚氨 酯 ，０世 纪 ９ ２ ０年代后 期 ， 性 聚氨 酯 的 发展 进 入 高 水 潮 ， 多水性 聚氨酯 改性 产 品相 继 问世 ， 许 其应 用 范 围
不断拓展 ， 使用性能不断提高 ， 并逐渐应用于皮革涂 饰 、 物 整 理 、 物 涂 层 、 粘 剂 、 张 涂 饰 等 织 织 胶 纸
领 域 ～ 。
基金项 目： 南省表界面科学重点实验室开放课题基 金资助项 目； 河 河南 省第 ７ 科 资助项 目。
（ ｏ ８～ ０ ０年 ） ２０ ２ １ 省级应用化 学重点学
纳米材料改性水性聚氨酯的研究进展

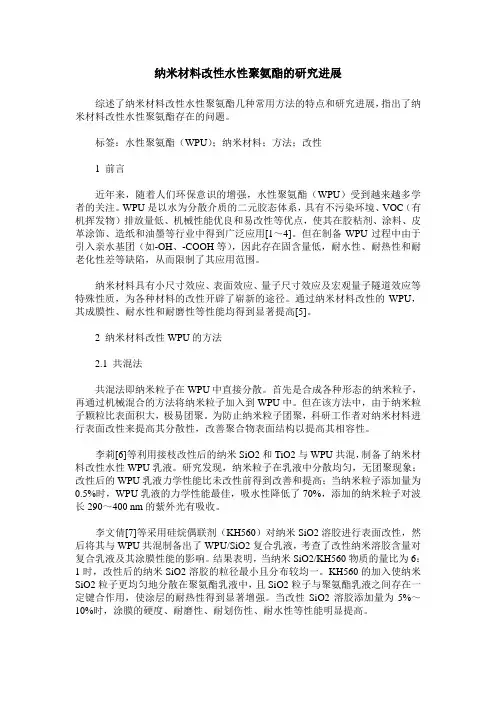

纳米材料改性水性聚氨酯的研究进展综述了纳米材料改性水性聚氨酯几种常用方法的特点和研究进展，指出了纳米材料改性水性聚氨酯存在的问题。
标签：水性聚氨酯（WPU）；纳米材料；方法；改性1 前言近年来，随着人们环保意识的增强，水性聚氨酯（WPU）受到越来越多学者的关注。
WPU是以水为分散介质的二元胶态体系，具有不污染环境、VOC（有机挥发物）排放量低、机械性能优良和易改性等优点，使其在胶粘剂、涂料、皮革涂饰、造纸和油墨等行业中得到广泛应用[1～4]。
但在制备WPU过程中由于引入亲水基团（如-OH、-COOH等），因此存在固含量低，耐水性、耐热性和耐老化性差等缺陷，从而限制了其应用范围。
纳米材料具有小尺寸效应、表面效应、量子尺寸效应及宏观量子隧道效应等特殊性质，为各种材料的改性开辟了崭新的途径。
通过纳米材料改性的WPU，其成膜性、耐水性和耐磨性等性能均得到显著提高[5]。
2 纳米材料改性WPU的方法2.1 共混法共混法即纳米粒子在WPU中直接分散。
首先是合成各种形态的纳米粒子，再通过机械混合的方法将纳米粒子加入到WPU中。
但在该方法中，由于纳米粒子颗粒比表面积大，极易团聚。
为防止纳米粒子团聚，科研工作者对纳米材料进行表面改性来提高其分散性，改善聚合物表面结构以提高其相容性。
李莉[6]等利用接枝改性后的纳米SiO2和TiO2与WPU共混，制备了纳米材料改性水性WPU乳液。
研究发现，纳米粒子在乳液中分散均匀，无团聚现象；改性后的WPU乳液力学性能比未改性前得到改善和提高；当纳米粒子添加量为0.5%时，WPU乳液的力学性能最佳，吸水性降低了70%，添加的纳米粒子对波长290～400 nm的紫外光有吸收。
李文倩[7]等采用硅烷偶联剂（KH560）对纳米SiO2溶胶进行表面改性，然后将其与WPU共混制备出了WPU/SiO2复合乳液，考查了改性纳米溶胶含量对复合乳液及其涂膜性能的影响。
结果表明，当纳米SiO2/KH560物质的量比为6：1时，改性后的纳米SiO2溶胶的粒径最小且分布较均一。
水性聚氨酯研究报告
水性聚氨酯研究报告引言水性聚氨酯（waterborne polyurethane，简称WPU）是一类具有良好环保性能的高分子材料，在涂料、胶黏剂、弹性体等领域具有广泛的应用。
本报告旨在介绍水性聚氨酯的研究进展、制备方法、特性以及应用前景，促进对水性聚氨酯的进一步研究和开发。
1. 水性聚氨酯的制备方法水性聚氨酯的制备方法主要包括亲水基团引入法、无溶剂法和乳液聚合法等。
其中，乳液聚合法是目前较为常用的方法，具体流程如下： 1. 选择合适的聚醚多元醇和二元异氰酸酯作为主要原料。
2. 在适当的温度和条件下，将聚醚多元醇和二元异氰酸酯进行预聚合反应，形成醇胺预聚体。
3. 将醇胺预聚体与水相稳定体系（包括乳化剂和乳化助剂）进行乳化，得到水性聚氨酯乳液。
4. 进行乳液的脱溶剂化，其中常用的方法有真空蒸馏法、半透膜脱溶法等。
2. 水性聚氨酯的特性水性聚氨酯具有以下几个显著特性： - 环保性：相对于传统的溶剂型聚氨酯，水性聚氨酯具有低挥发性，减少了有机溶剂的使用，符合环保要求。
- 优异的物理性能：水性聚氨酯具有良好的柔韧性、强度和耐候性等物理性能。
- 良好的附着力：水性聚氨酯能够与不同类型的基材形成牢固的结合，提供优异的附着力。
- 调控性能：水性聚氨酯可以通过调整主链结构、交联机理和配方等方式，实现对其性能的调控。
3. 水性聚氨酯在涂料领域的应用水性聚氨酯在涂料领域具有广泛的应用前景，主要体现在以下几个方面： 1. 家具涂料：水性聚氨酯具有优良的耐刮擦性、耐磨损性和耐化学药品腐蚀性，适用于家具表面的涂装。
2. 木器涂料：水性聚氨酯可用于室内外木器的装饰和保护，具有优异的抗紫外线性能和耐候性能。
3. 金属涂料：水性聚氨酯具有优异的耐蚀性和防锈性能，适用于金属表面的防腐涂料。
4. 汽车涂料：水性聚氨酯可以作为汽车涂料的基材，具有良好的附着力、耐候性和耐化学腐蚀性。
4. 水性聚氨酯在胶黏剂领域的应用水性聚氨酯在胶黏剂领域也具有广泛的应用前景，如下所示： 1. 木工胶：水性聚氨酯胶黏剂用于木工胶可以提供优良的粘接强度和耐候性。
211262213_水性聚氨酯阻燃性能研究进展
第52卷第5期 辽 宁 化 工 Vol.52，No. 5 2023年5月 Liaoning Chemical Industry May，2023收稿日期： 2021-06-05水性聚氨酯阻燃性能研究进展朱超男，张伟*，郑慧（沈阳理工大学，辽宁 沈阳 110159）摘 要： 水性聚氨酯（WPU）具有安全环保、无毒、物化性能优异、低排放VOC 等优点，在我国涂料、皮革涂饰、建筑等多个领域被广泛应用。
然而未阻燃的WPU 极易燃烧，所以提高WPU 的阻燃性能具有非常重大的意义。
阐述了WPU 的燃烧过程及阻燃机理，总结了近年来国内外阻燃技术的研究进展，分析了不同类型的阻燃剂的特点，最后展望了阻燃型WPU 的未来发展趋势。
关 键 词：水性聚氨酯；阻燃机理；阻燃剂中图分类号：TQ323.8 文献标识码： A 文章编号： 1004-0935（2023）05-0732-04聚氨酯（PU）是主链上含有聚氨基甲酸酯的高分子化合物，主要制备材料是异氰酸酯和多元醇。
WPU 是聚氨酯以水为溶剂形成的涂料，1942年德国人SHLACK 首次开发第一款阳离子型WPU。
20世纪70年代，WPU 得到工业化生产[1]。
WPU 由于具有无毒、无污染、低排放、耐化学腐蚀和良好的黏接性、耐磨性和韧性等优点，在涂料、皮革涂饰，建筑、航天、交通、日用品和胶黏剂等许多行业占有广泛市场，其需求量还在不断增加。
近年来，随着人们对环保主题的倡导和工业生产过程中环境友好性需求的不断提高，WPU 由于在制备过程中不添加或较少添加有机溶剂，所以WPU 在生产以及使用过程中比起其他涂料更加环保清洁，更符合人们对于环境保护的倡导[2]。
WPU 属于高分子聚合物弹性防水环保材料，聚氨酯本身的元素组成和化学结构决定了聚氨酯具有极易燃烧的性质[3]，未经阻燃的WPU 的极限氧指数（LOI）是16%~18%。
高分子材料的燃烧总是伴随着热降解，热降解过程中产生的挥发性小分子和自由基容易在空气中发生氧化还原反应，使温度升 高[4]。
水性聚氨酯技术的国内外最新研究进展
２）先合成含亲水基团的聚氨酯预聚体，再外加乳化剂或自乳化将其分散于水中并以此为种子 乳液，然后滴加引发剂和丙烯酸酯单体来进行乳液聚合，合成具有核一壳结构的ＰＵＡ复合乳液。 ３）两种乳液以分子线度互相渗透，然后进行反应，形成高分子互穿网络的ＰＵＡ复合乳液。这些 方法巧妙地提高了ＰＵ和ＰＡ的相容性。 ４）合成带ｃ＝Ｃ双键的不饱和氨基甲酸酯单体，然后将该大单体和其他丙烯酸酯单体进行乳
ｃＨＩ．－
ｃ鼢
每ｎ
ｐ‘
ｃＨ｜ｄ
删抖《叫黼
图１制备过程
Ｖｉｌａｓ
Ｄ．Ａｔｈａｗａｌｅ［１３］分别采用冷拼法和半连续乳液聚合法制备了聚丙烯酸酯改性水性聚氨酯杂
化乳液。研究发现采用半连续乳液聚合法制备的杂化乳液耐化学品性能和机械性能均较冷拼法所 得的共混乳液提高，且当丙烯酸酯和聚氨酯之间的比例大约为５０：５０时，对水性聚氨酯性能提高的 促进效果最佳。
１聚丙烯酸酯改性水・性聚氨酯
聚丙烯酸酯（ＰＡ）树脂具有优异的耐光性、耐候性，受紫外光照射不易黄变，耐酸、碱、盐腐蚀，柔 韧性高和对颜料极佳的润湿性。同时由于其低廉的价格和优异的性能，其在涂料工业中的地位是毋 庸置疑的。用聚丙烯酸酯改性水性聚氨酯（ＰＵＡ）可将聚氨酯较高的拉伸强度和抗冲强度、优异的耐 磨性与聚丙烯酸酯树脂良好的附着力、耐候性有机结合，是制备高固含、低成本水性树脂的好办法， 这种方法在提高水性聚氨酯树脂性能的同时又降低了成本，从而开拓了市场。国外已经在很多领域 有了广泛的应用，国内起步相对较晚。聚丙烯酸酯与水性聚氨酯共聚物薄膜的强度、断裂伸长率及耐 溶剂性均比共混物优越，因为共混只是两种树脂的机械混合，而共聚则改变了树脂的内部结构。 １．１聚丙烯酸酯改性水性聚氨酯的方法 丙烯酸酯改性水性聚氨酯的方法很多，共聚乳液的制备方法主要有以下几种： １）ＰＵ乳液和ＰＡ乳液共混，外加交联剂，形成聚氨酯一聚丙烯酸酯共混复合乳液；成膜时，聚氨 酯乳液跟聚丙烯酸酯乳液通过交联剂结合起来。这种复合乳液兼具两种纯乳液的性能，且通常介于
水性聚氨酯的合成与改性研究进展
位 聚合法 。溶胶一 凝胶法是硅烷蟮化合物 的水解生成溶胶 ， 水解后 的化 合物与聚合物缩聚形成凝胶。 该方法反应条件温和 、 分散均匀 ， 缺点 是 母 体中引人大量的硅酸烷基醋 ， 其价格昂贵且有毒 ， 并使制得 的纳米材 料 脆性增大 。共混改性 是通过机械 混合 的方法 将纳米粒 子加 入到 Ｐ Ｕ 中 ， 方法工艺简单 、 该 经济 ， 但南于纳米粒子颗粒极易 团聚， 以纳米 粒 所 子在 Ｐ Ｕ中的分散性 很差。因此 ， 成功制备纳米涂料 的关键 是选择 合适 的丁艺条件 或对 纳米粒子表 面改性 ， 使纳 米粒子能稳 定地 分散到基 料
２ ３环氧改性 ＷＰ Ｕ Ｅ 改性 ＷＰ Ｐ Ｕ的 方 法 主 要 有 两 种 ： 是 化 学 共 聚 法 ， 种 方 法 主 要 一 这 是利用 Ｅ 上 的环 氧基和仲 羟基与 Ｐ 进行共 聚反应 ， 到预聚体 后再 Ｐ ｕ 得 在水 中乳化 ， 最后得到水性 的 Ｅ Ｐ改性 Ｐ Ｕ乳液。据文献报道 ， 随着体 系 中Ｅ Ｐ含量 的不 断增 加 ， Ｕ的力 学性 能有所 提高 ， 是乳液 的稳 定 ＷＰ 但 性逐 渐变 差 ， 因此 ， Ｐ的加入量 应严格 控制 在 １％以下 ， 是 南于 当 Ｅ ０ 这 Ｗ（ ＰＪ １％时 ， 聚 体 黏 度 过 高 而 无 法 乳 化 或 在 预 聚 过 程 中 发 生 凝 Ｅ ＞０ 预 胶 。二是形 成互穿 网络 （Ｐ ， ＩＮ）该方法是先合成 Ｐ Ｕ预聚体 ， 再将～定量 的Ｅ Ｐ均 匀 分 散 到 预 聚 体 中 ， 后 将 共 混 物 倒 入 水 中 乳 化 ， 此 制 备 的 最 由 乳 液稳定性 随着 Ｅ Ｐ含量 的 增 加 而 逐 渐 变 羞 。 该 改 性 方 法 的 致 命 弱 点 足乳液储存 稳定性 差 ， 这将很大程度 Ｉ 一 限制其实 际应厢 。一般 Ｅ＇ ｌ的用 量 为４ ％时 ， 乳液的稳定性最佳。
有机硅改性水性聚氨酯的研究
有机硅改性水性聚氨酯的研究一、本文概述随着环保理念的深入人心和科学技术的不断进步，水性聚氨酯作为一种环境友好型高分子材料，在涂料、胶粘剂、皮革涂饰剂、纸张处理剂、纤维处理剂以及高分子膜等多个领域得到了广泛应用。
然而，传统的水性聚氨酯在某些性能上仍存在一定不足，如耐水性、耐溶剂性、耐候性等方面的性能有待提升。
因此，通过改性提高水性聚氨酯的性能成为了研究的热点。
有机硅材料以其独特的结构和性能，如良好的耐水性、耐候性、耐化学腐蚀性等，成为了改性水性聚氨酯的理想选择。
有机硅改性水性聚氨酯不仅继承了水性聚氨酯的环保性，还大幅提升了其耐水、耐候等性能，拓宽了其应用领域。
本文旨在深入研究有机硅改性水性聚氨酯的制备工艺、性能表征及应用性能，探讨有机硅改性对水性聚氨酯性能的影响机理。
通过系统的实验研究和理论分析，为有机硅改性水性聚氨酯的工业化生产和应用提供理论支持和技术指导。
本文也期望通过这一研究，为推动水性聚氨酯材料的发展和应用做出一定的贡献。
二、有机硅改性水性聚氨酯的制备方法有机硅改性水性聚氨酯的制备主要涉及到有机硅化合物的引入和水性聚氨酯的合成两个主要步骤。
以下将详细介绍这一制备过程。
需要选择适合的有机硅化合物进行改性。
常见的有机硅化合物包括硅烷偶联剂、聚硅氧烷等。
这些化合物具有良好的耐水、耐候和耐化学腐蚀性能，能够有效提高水性聚氨酯的性能。
在选择有机硅化合物后，需要进行适当的处理，如水解、醇解等，以使其能够更好地与水性聚氨酯反应。
水性聚氨酯的合成通常采用预聚体法。
将异氰酸酯与多元醇进行预聚反应，生成预聚体。
然后，在预聚体中加入扩链剂、催化剂、水等，进行链扩展和乳化，最终得到水性聚氨酯乳液。
在合成水性聚氨酯的过程中，将处理后的有机硅化合物引入反应体系。
有机硅化合物可以与预聚体中的异氰酸酯基团发生反应，形成硅氧键，从而将有机硅链段引入水性聚氨酯分子链中。
通过控制有机硅化合物的加入量和反应条件，可以实现对水性聚氨酯性能的调控。
