机械基础实训教案(第二天)
文档从互联网中收集，已重新修正排版，word格式支持编辑，如有帮助欢迎下载支持。
1如有帮助欢迎下载支持
宜宾职业技术学院教案 Yibin Vocational ＆Technical College
课程名称 机械基础实训 教学主题 柴油机的拆装、平面机构简图绘制
授课班级 授课时间 第二次课 授课地点 设备检修室
教学目标：
1、初步掌握根据实际机构或机构模型，绘制机构运动简图的基本方法；
2、掌握平面机构自由度的计算，和机构是否具有确定运动的判别方法。
职业技能教学点：
1、巩固所学的理论知识，培养学生理论联系实际的能力。
2、培养学生严谨的工作态度，提高学生的动手能力。
教学设计：
实训的目的和作用→讲授新课→实际操作教学→课堂测验→小结
教学手段：
讲授法、讨论法、启发式教学、实际操作与演示。
教 学 过 程
教 学 内 容 与 板 书 备 注
文档从互联网中收集，已重新修正排版，word格式支持编辑，如有帮助欢迎下载支持。
2如有帮助欢迎下载支持
组织教学：
清点人数、作好记录，强调课堂的纪律。
【讲授新课】
一、机械基础实训教学的目的和作用
机械基础实训是机械类专业的一门非常重要的综合实训课程，它的任务是拆装
柴油机、减速器、轴系组合箱并绘制零件图。
通过本实训，所要达到的目的：
1、巩固和加强机械制图课程的理论知识，为机械设计、机械制造等专业
课以及后续课程的学习奠定必要的基础；
2、使学生掌握机械总成、各零部件及其相互间的连接关系、拆装方法和
步骤及注意事项；
3、使学生懂得并能正确地使用常用机、工、量具和专门工具；
4、使学生能够熟悉和掌握安全操作常识，零部件拆装后的正确放置、分
类及清洗方法，培养文明生产的良好习惯；
5、锻炼、培养学生严谨的工作态度和良好的动手能力。
宜宾职业技术学院教案 Yibin Vocational ＆Technical College
教 学 内 容 与 板 书 备 注
文档从互联网中收集，已重新修正排版，word格式支持编辑，如有帮助欢迎下载支持。
3如有帮助欢迎下载支持
二、实践教学目标与基本要求
1、实践教学目标：
①、柴油机的拆装——要求达到：了解柴油机的组成结构和工作原理；能
够绘制机构运动简图和工作原理图；了解机器的润滑冷却系统；
②、减速器的拆装——要求达到：理解减速器的结构和各附件的作用；掌
握渐开线标注直齿轮参数的测定；
③、轴系组合箱拆装——要求达到：轴系零件的测绘能绘制一根典型的轴；
认识机器的传动系统、齿轮、蜗杆、带传动等；认识机器的常用的零件如螺栓、
键、轴承、联轴器、离合器等。
2、基本要求：
柴油机拆装的要求：
①、熟悉机构运动简图的绘制方法；
②、掌握从实际机构中测绘机构运动简图的技能；
③、巩固机构结构分析原理及自由度计算方法；
④、熟悉机器的工作原理和常用零件的结构参数确定方法；
⑤、加深理解平面四杆机构的演化过程及验证曲柄存在条件。
减速器要求：
①、了解减速器的基本结构；
②、熟悉各零件的名称、形状、用途及各零件之间的装配关系；
③、观察齿轮的轴向固定方式及安装顺序；
④、了解轴承的安装尺寸和拆装方法；
⑤、正确掌握齿轮基本参数的测绘、计算方法；
⑥、了解减速器各附件的名称、结构、安装位置及作用；
⑦、培养对减速器主要零件尺寸的目测和测量能力；
⑧、能够徒手绘制减速器的工作原理简图。
轴系组合箱拆装要求：
①、轴系组合箱中各零部件的结构特点、装配关系及其调整方法；
②、通过拆装进一步熟悉和掌握典型机械零部件结构和基本参数的确定
方法；
③、了解零部件的测绘方法，培养机械结构设计和反求设计的能力。
宜宾职业技术学院教案 Yibin Vocational ＆Technical College
文档从互联网中收集，已重新修正排版，word格式支持编辑，如有帮助欢迎下载支持。
4如有帮助欢迎下载支持
教 学 内 容 与 板 书 备 注
三、实践教学组织、场地、主要设备器材及性能简介
1、实践教学组织：将全班分成个5个小组，分别进行柴油机、减速器、轴系组合箱的实训，轮流进行几种机器的拆装实训，实训中若有需要可适当进行录像教学，作为补充，适当时候可到机原机零实验室参观各种传动的模型，补充理论知识。 2、实践教学场地：机械拆装实训室（机原机零实验室）； 3、实习主要设备及器材： ①、轴系组合箱：2台； ②、柴油机：2台； ③、减速器：2台（包括一级圆柱齿轮减速器，二级圆柱齿轮减速器，一级锥齿轮减速器，一级蜗杆减速器各2台）； ④、拆卸工具：液压或螺旋拉钩，扳手，手锤，铜棒等10套； ⑤、测量工具：钢板尺，游标卡尺，内外卡钳，公法线卡尺，齿厚游标尺，铅笔，直尺，圆规，三角板，绘图纸等各10套。 四、本次实训的原理 机构的运动取决于机构中的构件数目和运动副的数目、种类、相对位置等，与构件的形状和运动副的具体结构无关。用简单的线条或图形轮廓表示构件，以规定的符号代表能真实反映机构在某一位置时各构件间相对运动关系的简图，即机构运动简图。 五、本次实训的主要内容 1.分析实际机构或机构模型的运动和结构。 2.根据机构运动简图绘制的方法和步骤，绘制机构运动简图； 3.根据绘制的机构运动简图，计算机构的自由度， 4.根据自由度的计算判断机构是否具有确定的运动。 5.在自由的计算过程中，注意正确处理一些特殊情况。
教 学 内 容 与 板 书 备 注
文档从互联网中收集，已重新修正排版，word格式支持编辑，如有帮助欢迎下载支持。
5如有帮助欢迎下载支持
宜宾职业技术学院教案 Yibin Vocational ＆Technical College
平面机构运动简图
文档从互联网中收集，已重新修正排版，word格式支持编辑，如有帮助欢迎下载支持。
6如有帮助欢迎下载支持
宜宾职业技术学院教案 Yibin Vocational ＆Technical College
教 学 内 容 与 板 书 备 注
六、实训具体步骤
1.缓慢运动被测机构或模型，确定原动件、中间传动构件、机架及各从动
件，从原动件开始仔细观察机构中各构件的运动，分出运动单元，确定机构的
构件数目；
2.根据直接接触的两构件的联接方式和相对运动情况，确定各运动副的种
类、数目和相对位置，在相应的位置上用规定符号画出运动副，并逐个标注运
动副代号A、B、C……；
3.将位于同一构件的运动副用简单的线条连接，机架打上斜线表示，高副
构件画出构件高副联接处的外廓形状，然后逐个标注上构件上序号1、2、3……；
4.按适当的比例尺、视图平面和原动件位置，将示意图绘制成机构运动简
图。原动件要画上表示运动方向的箭头；
5.计算自由度，并与实际机构对照，观察原动件数与自由度是否相等；计
算公式：HLPPnF23
七、填写实训报告
要求学生实训报告的填写要真实，数据准确，书写工整，态度认真。
八、实训现场测验
①、要求学生在拆装的过程中拆装方法正确，顺序恰当；
②、拆装在规定的时间内完成；
③、正确使用拆装工具，工具零件摆放整齐卫生；
④、工作态度端正；
⑤、随时提问并记录成绩。
【小结】：
1.通过分析实际机构或机构模型的运动和结构，根据机构运动简图绘制的
方法和步骤，绘制机构运动简图；
2.根据绘制的机构运动简图，计算机构的自由度，并判断机构是否具有确
定的运动。在自由的计算过程中，注意正确处理一些特殊情况。
3.缓慢运动被测机构或模型，确定原动件、中间传动构件、机架及各从动
件，从原动件开始仔细观察机构中各构件的运动，分出运动单元，确定机构的
文档从互联网中收集，已重新修正排版，word格式支持编辑，如有帮助欢迎下载支持。
7如有帮助欢迎下载支持
运动简图。
宜宾职业技术学院教案 Yibin Vocational ＆Technical College
教 学 内 容 与 板 书 备 注
4.将位于同一构件的运动副用简单的线条连接，机架打上斜线表示，高副
构件画出构件高副联接处的外廓形状，然后逐个标注上构件上序号1、2、3……；
5.按适当的比例尺、视图平面和原动件位置，将示意图绘制成机构运动简
图。原动件要画上表示运动方向的箭头；
6.计算自由度，并与实际机构对照，观察原动件数与自由度是否相等；计
算公式：HLPPnF23。
课
后
小
结
文档从互联网中收集，已重新修正排版，word格式支持编辑，如有帮助欢迎下载支持。
8如有帮助欢迎下载支持
作业 布置 本次实训课没有书面作业，但要回去复习相关理论知识。课后复习《机械
基础》第一章绪论和第四章轮系。
《机械基础》教案电子教案
韶关市振华中等职业学校教案科目：_《机械基础》_____教师：__叶爱国__________班级：__19数控_________学期：2019-20120第二学期（网课）课时教案第周时间：2020年3 月4-6 日第周时间：2020年3月10日第周时间：2020年3 月13 日第周时间：2020年3 月13 日第周时间：2020年3 月17 日图1-1液压千斤顶工作原理图1—杠杆手柄2—小油缸3—小活塞4，7—单向阀5—吸油管6，10—管道8—大活塞9—大油缸11—截止阀12—油箱通过对上面液压千斤顶工作过程的分析，可以初步了解到液压传动的基本工作原理。
液压传动是利用有压力的油液作为传递动力的工作介质。
压下杠杆时，小油缸2输出压力油，是将机械能转换成油液的压力能，压力油经过管道6及单向阀7，推动大活塞8举起重物，是将油液的压力能又转换成机械能。
大活塞8举升的速度取决于单位时间内流入大油缸9中油容积的多少。
由此可见，液压传动是一个不同能量的转换过程。
1、简化模型在液压传动中，人们利用没有固定形状但具有确定体积的液体来传递力的运动。
下图是一个经过简化的液压传动模型。
图中有两个直径不同的液压缸2和4，缸内各有一个与内壁紧密配合的活塞。
如图活塞5上有重物W则当活塞1上施加的力F达到一定大小时，就能阻止重物W下降。
多媒体课件演示通过对机床工作台液压传动系统的分析使学生建立压力决定于负载的概念指出这是本章的重点：适当放慢速度，要求学生学会。
重点内容结合板书便于学生记笔记。
加深理解和记忆。
第周时间：2020年3 月20 日第周时间：2020年3 月20 日5分钟100分钟复习旧课讲解作业一、导入新课人的心脏是怎样工作的？二、新课液压泵——液压系统的动力元件，它把电动机或其他原动机输出的机械能转换成液压能。
其作用是向液压系统提供压力油。
液压泵工作原理三、液压泵的类型及图形符号1．按结构：齿轮泵、叶片泵、柱塞泵、螺杆泵2.按输油方向：单向泵、双向泵3.按输出流量：定量泵、变量泵4. 按额定压力：低压泵、中压泵、高压泵图像符号四、常用液压泵1.齿轮泵：外啮合齿轮泵和内啮合齿轮泵2. 叶片泵：单作用式叶片泵和双作用式叶片泵3. 柱塞泵：径向柱塞泵（淘汰）和轴向柱塞泵4. 螺杆泵：转子式容积泵和回转式容积泵在公屏提问视频连线学生提出自己的看法联想生活中常见泵看视频PPTPPT慕课视频复习知识点，为下讲做好铺垫引入新课通过图像了解液压泵的工作原理。
机械基础教案(中职)
机械基础教案(中职)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（机械基础教案(中职)）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为机械基础教案(中职)的全部内容。
使两物体直接接触而又能产生一定相对运动的联接,称为运动副.根据运动副中两构接触形式不同,运动副可分为低副和高副.1。
低副：低副是指两构件之间作面接触的运动副。
按两构件的相对运动情况,可分为:（1)转动副：两构件在接触处只允许作相对转动。
由滑块与导槽组成的运动副。
（2)移动副：两构件在接触处只允许作相对移动。
由滑块与导槽组成的运动副.（3）螺旋副：两构件在接触处只允许作-定关系的转动和移动的复合运动。
丝杠与螺母组成的运动副。
2。
高副：高副是两构件之间作点或线接触的运动副.二、自由度—个作空间运动的构件具有六个独立的运动,即沿X、Y、Z轴的移动和绕 X、Y、Z轴的转动，构件的这种独立的运动称为构件的自由度。
一个作平面运动的自由构件,可以产生三个独立运动，即沿X、Y、Z轴的移动及绕A点（极点)的转动，所以具有三个自由度。
当两个作平面运动的构件组成运动副之后，由于受到约束，相应的自由度也随之减少.转动副约束了沿 X、Y轴向移动的自由度,保留了-个转动的自由度。
移动副约束了沿一轴方向的移动和在平面内两个转动自由度，保留了沿另—轴方向移动的自由度。
高副则只约束了沿接触处公法线方向移动的自由度，保留了绕接触处的转动和沿接触处共切线方向移动的两个自由度。
所以在平面机构中，每个低副引入两个约束，使构件失去两个自由度。
每个高副引入一个约束，使构件失去一个自由度.三、平面机构的运动简图绘制平面机构运动简图的目的绘制平面机构运动简图的目的在于：撇开与机构运动无关的外部形态，把握机构运动性质的内在联系，揭示机构的运动规律和特性。

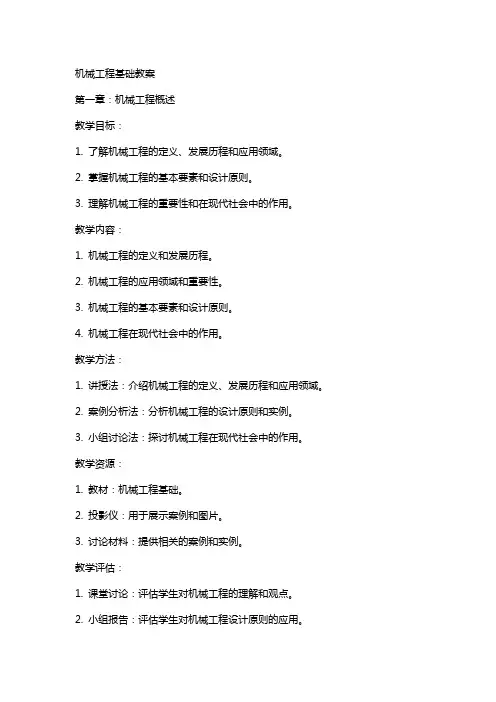

机械工程基础教案
