介绍减压系统的工作原理

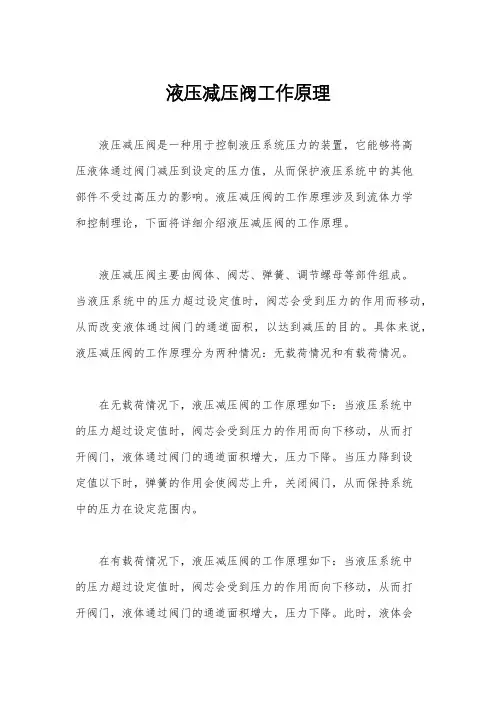

液压减压阀工作原理
液压减压阀工作原理液压减压阀是一种用于控制液压系统压力的装置，它能够将高压液体通过阀门减压到设定的压力值，从而保护液压系统中的其他部件不受过高压力的影响。
液压减压阀的工作原理涉及到流体力学和控制理论，下面将详细介绍液压减压阀的工作原理。
液压减压阀主要由阀体、阀芯、弹簧、调节螺母等部件组成。
当液压系统中的压力超过设定值时，阀芯会受到压力的作用而移动，从而改变液体通过阀门的通道面积，以达到减压的目的。
具体来说，液压减压阀的工作原理分为两种情况：无载荷情况和有载荷情况。
在无载荷情况下，液压减压阀的工作原理如下：当液压系统中的压力超过设定值时，阀芯会受到压力的作用而向下移动，从而打开阀门，液体通过阀门的通道面积增大，压力下降。
当压力降到设定值以下时，弹簧的作用会使阀芯上升，关闭阀门，从而保持系统中的压力在设定范围内。
在有载荷情况下，液压减压阀的工作原理如下：当液压系统中的压力超过设定值时，阀芯会受到压力的作用而向下移动，从而打开阀门，液体通过阀门的通道面积增大，压力下降。
此时，液体会流向载荷，从而使载荷得到所需的压力。
当载荷的压力达到设定值时，阀芯会上升，关闭阀门，从而保持系统中的压力在设定范围内。
总的来说，液压减压阀的工作原理是通过阀芯的移动来改变液体通过阀门的通道面积，从而实现对液压系统中压力的控制。
通过合理设置阀芯的参数和弹簧的弹性系数，可以实现对液压系统中压力的精确控制，从而保护系统中的其他部件不受过高压力的影响。
在液压系统中，液压减压阀扮演着非常重要的角色，它能够有效地保护系统中的其他部件不受过高压力的影响，从而延长系统的使用寿命，提高系统的安全性和稳定性。
因此，了解液压减压阀的工作原理对于液压系统的设计和维护具有重要意义。
气动减压阀的工作原理
气动减压阀的工作原理
气动减压阀是用来调节气体流量和压力的一种阀门。
它的工作原理基于流体力学和控制原理。
下面详细介绍气动减压阀的工作原理：
1. 压力调节原理：气动减压阀通过调节流体通道的截面积，改变流体通过阀门的速度和压力降，从而达到减压的目的。
2. 弹簧平衡原理：气动减压阀通常有一个弹簧，该弹簧的压力可以调节。
当流体压力超过设定的压力值时，流体的压力作用在阀门上，通过弹簧平衡力的作用，使得阀门的开度减小，从而限制流体流过阀门的速度，减小压力。
3. 调节机构原理：气动减压阀还配备了一个调节机构，用于控制阀门的开度。
调节机构一般由气动元件和电磁阀组成。
当阀门需要调节时，电磁阀接收信号，控制气动元件的动作，从而改变阀门的开度。
4. 稳态系统原理：气动减压阀还具备稳态系统，能够使阀门对压力变化有一定的适应性。
当管道中的压力变化时，阀门能够通过反馈机构及时调整开度，使得出口压力保持在设定的值附近。
综上所述，气动减压阀的工作原理主要包括压力调节原理、弹簧平衡原理、调节机构原理和稳态系统原理。
通过这些原理的相互作用，气动减压阀能够实现对气体流量和压力的准确控制。
先导式减压阀的工作原理
先导式减压阀的工作原理
先导式减压阀是一种常用的压力控制装置，它能够在系统中实现稳定的压力控制，保护管道和设备不受过高的压力影响。
其工作原理主要包括先导阀和主阀两部分，通过这两部分的协同作用，实现了减压阀的自动调节功能。
先导式减压阀的工作原理可以简单描述为，当介质压力超过设定值时，先导阀感应到压力变化，通过控制主阀的开启和关闭来调节介质的流量，从而使系统压力保持在设定范围内。
具体来说，先导式减压阀的工作原理包括以下几个方面：
1. 压力感应，当介质压力超过设定值时，先导阀感应到压力变化，并传递给主阀。
2. 控制主阀，先导阀通过控制主阀的开启和关闭，调节介质的流量，从而使系统压力保持在设定范围内。
3. 负反馈调节，一旦系统压力超出设定范围，先导式减压阀会立即做出反应，通过负反馈调节，使介质流量适时调整，从而实现
压力的稳定控制。
4. 自动调节，先导式减压阀具有自动调节的功能，能够根据系统压力的变化自动调节介质流量，保持系统压力稳定。
5. 安全保护，先导式减压阀在系统中起到了安全保护作用，当系统压力超出安全范围时，能够及时调节介质流量，避免管道和设备受到过高压力的影响。
总的来说，先导式减压阀的工作原理是通过先导阀和主阀的协同作用，实现了对系统压力的稳定控制和自动调节。
它在工业生产和设备运行中起到了重要的作用，保障了系统的安全稳定运行。
气体钢瓶减压阀工作原理及使用方法
行业资料：________ 气体钢瓶减压阀工作原理及使用方法单位：______________________部门：______________________日期：______年_____月_____日第1 页共6 页气体钢瓶减压阀工作原理及使用方法在物理化学实验中，经常要用到氧气、氮气、氢气、氩气等气体。
这些气体一般都是贮存在专用的高压气体钢瓶中。
使用时通过减压阀使气体压力降至实验所需范围，再经过其它控制阀门细调，使气体输入使用系统。
最常用的减压阀为氧气减压阀，简称氧气表。
1.氧气减压阀的工作原理氧气减压阀的高压腔与钢瓶连接，低压腔为气体出口，并通往使用系统。
高压表的示值为钢瓶内贮存气体的压力。
低压表的出口压力可由调节螺杆控制。
使用时先打开钢瓶总开关，然后顺时针转动低压表压力调节螺杆，使其压缩主弹簧并传动薄膜、弹簧垫块和顶杆而将活门打开。
这样进口的高压气体由高压室经节流减压后进入低压室，并经出口通往工作系统。
转动调节螺杆，改变活门开启的高度，从而调节高压气体的通过量并达到所需的压力值。
减压阀都装有安全阀。
它是保护减压阀并使之安全使用的装置，也是减压阀出现故障的信号装置。
如果由于活门垫、活门损坏或由于其它原因，导致出口压力自行上升并超过一定许可值时，安全阀会自动打开排气。
2.氧气减压阀的使用方法(1)按使用要求的不同，氧气减压阀有许多规格。
最高进口压力大多为，最低进口压力不小于出口压力的2.5倍。
出口压力规格较多，一般为，最高出口压力为。
(2)安装减压阀时应确定其连接规格是否与钢瓶和使用系统的接头第 2 页共 6 页相一致。
减压阀与钢瓶采用半球面连接，靠旋紧螺母使二者完全吻合。
因此，在使用时应保持两个半球面的光洁，以确保良好的气密效果。
安装前可用高压气体吹除灰尘。
必要时也可用聚四氟乙烯等材料作垫圈。
(3)氧气减压阀应严禁接触油脂，以免发生火警事故。
(4)停止工作时，应将减压阀中余气放净，然后拧松调节螺杆以免弹性元件长久受压变形。
锅炉系统减压阀结构及工作原理
活塞式蒸汽减压阀
活塞式蒸汽减压阀是采用控制阀体内的启闭件的开度来调节介质的流量，将介 质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持 在一定范围内，在进口压力不断变化的情况下，保持出口压力在设定的范围内， 保护其后的生活生产器具。
一、结构
结构
工作原理
减压阀出厂时，调节弹簧处于未压缩状态,此时主阀瓣和付阀瓣处于关闭状态,使 用时按顺时针转动调节螺钉,压缩调节弹簧,使膜瓣移顶开付阀瓣,介质由a孔通过付 阀座到b孔进入活塞上方,活塞在介质压力的作用下,向下移动推动主阀瓣离开主阀 座,使介质流向阀后.同时由c孔进入膜片下方,当阀后压力超过调定压力时,推动膜 片上移压缩调节弹簧,付阀瓣随之向关闭方向移动,使流入活塞上方的介质减小,压 力也随之下降,此时的主阀瓣在主阀瓣弹簧力的推动上下移,使主阀瓣与主阀座的 间隙减小,介质流量也随之减小,使阀后压力也随之下降到新的平衡,反之当阀后压 力低于调定压力时,主阀瓣与主阀座的间隙增大,介质流量也随之增加,使阀后压力 也随之增高达到新的平衡.
工作原理
我们知道，天然气主管道出来时为高压气体先通过进气管到达减压室，当用户关 闭燃气具的开关时，随着进入减压室的天然气增多，其压力升高，把由弹簧压着 的橡胶薄膜顶上去，存在于上气室的部分空气由呼吸孔排出阀体。这样，迫使杠 杆向上移动，利用杠杆作用使阀口关闭，切断了天然气进口的通路，减压阀出口 的压力就不再上升。当打开燃气具的开关后，天然气从减压阀内流出，使减压室 内的压力下降，橡胶薄膜下凹，带动杠杆下移，外部空气从呼吸孔进入上气室， 使阀垫向中移动，进气喷嘴变大，进气量增加，压力升高。这样反复不断的调节 过程使减压室的压力总是恒定的，即不管进气压力偏高还是偏低，出口压力总是 稳定的，从而直到降压和稳压的作用。
燃气减压阀工作原理
燃气减压阀工作原理燃气减压阀是一种用于调节和控制燃气压力的装置，它在燃气系统中起着至关重要的作用。
了解燃气减压阀的工作原理对于燃气系统的安全运行至关重要。
本文将详细介绍燃气减压阀的工作原理，以帮助读者更好地理解和应用这一关键设备。
燃气减压阀的工作原理主要包括以下几个方面，首先，燃气减压阀通过感应装置感知燃气系统中的压力变化。
当系统中的压力超过设定值时，感应装置会发出信号，引发减压阀的动作。
其次，减压阀内部的调节装置会根据感应装置的信号，调整阀门的开启程度，从而控制燃气通过阀门的流量。
通过这种方式，燃气减压阀能够稳定地将系统中的压力维持在安全范围内。
此外，燃气减压阀还通过一系列的安全装置来确保其正常工作。
例如，压力表能够实时监测系统中的压力变化，一旦发现异常情况，就会及时报警并采取相应的措施。
另外，减压阀还配备有手动切断装置，以便在紧急情况下手动关闭阀门，保障系统的安全运行。
总的来说，燃气减压阀的工作原理是通过感应装置感知压力变化，再通过调节装置调整阀门的开启程度，从而稳定地控制系统中的燃气流量和压力。
同时，减压阀还配备有一系列安全装置，以确保系统在任何情况下都能够安全可靠地运行。
在实际应用中，燃气减压阀的工作原理需要与燃气系统的其他设备配合，共同确保系统的安全运行。
因此，在选择和安装燃气减压阀时，需要根据实际情况进行综合考虑，确保其能够与系统中的其他设备协同工作，达到最佳的效果。
总之，燃气减压阀作为燃气系统中的重要设备，其工作原理的理解对于系统的安全运行至关重要。
通过本文的介绍，相信读者对燃气减压阀的工作原理有了更深入的了解，能够更好地应用于实际工程中，确保燃气系统的安全运行。
空气减压阀工作原理
空气减压阀工作原理空气减压阀是一种广泛应用于各种工业和民用领域的控制阀，它主要用于将高压气体降低到一定的工作压力范围内。
空气减压阀的工作原理是通过调节压力差，使介质的压力保持在所需范围内。
下面将详细介绍空气减压阀的工作原理。
膜片式减压阀工作原理如下：1.高压气体从进气口进入阀体。
2.进入阀体后，高压气体通过一个调压孔进入阀室。
3.阀室内的高压气体作用在膜片上，使膜片向下受力。
4.膜片下方的压力油通道通往出口，在膜片受到力的作用下，使得压力油进入膜片内部。
5.弹簧调良平衡力通过弹簧调良螺母传递给活塞，使活塞上下运动。
6.活塞上方的压力油通道通往出口，当活塞上下运动时，调节通道的开度也会发生变化。
7.高压气体经过调节通道后，进入膜片下方的阀室。
8.当阀室内的压力增大到设定值时，膜片会被推上去，阀瓣关闭，从而阻止更多的高压气体进入调节通道。
9.当阀室内的压力降低到设定值以下时，膜片会再次下压，阀瓣打开，增加调节通道的开度，允许更多的高压气体进入系统，从而使压力保持在所需范围内。
阀瓣式减压阀工作原理如下：1.高压气体从进气口进入阀体。
2.进入阀体后，高压气体通过一个调压弹簧进入阀室。
3.高压气体作用在阀瓣上，使阀瓣向下受力。
4.阀瓣下方的压力油通道通往出口，在阀瓣受到力的作用下，使得压力油进入阀瓣的腔体内部。
5.阀瓣上方的压力油通道通往出口，当阀瓣上下运动时，调节通道的开度也会发生变化。
6.高压气体经过调节通道后，进入阀瓣下方的腔体内部。
7.当阀瓣下方的腔体内的压力增大到设定值时，阀瓣会被推上去，阀瓣关闭，从而阻止更多的高压气体进入调节通道。
8.当阀瓣下方的腔体内的压力降低到设定值以下时，阀瓣会再次下压，阀瓣打开，增加调节通道的开度，允许更多的高压气体进入系统，从而使压力保持在所需范围内。
总之，无论是膜片式减压阀还是阀瓣式减压阀，它们的工作原理都是通过调节阀瓣或膜片的位置，改变调节通道的开度，从而控制进入系统的高压气体量，使系统的压力保持在所需范围内。
斯派莎克减压阀工作原理(一)
斯派莎克减压阀工作原理(一)斯派莎克减压阀工作原理介绍斯派莎克减压阀是一种常见的工业设备，用来稳定流体或气体的压力。
它通过自动调节流体流量，使系统保持稳定的工作压力。
本文将详细介绍斯派莎克减压阀的工作原理，并逐步深入解释相关技术细节。
工作原理斯派莎克减压阀的工作原理可以简单描述为：减压阀感知到进口流体的压力，并根据预设的压力差调整阀门的开度，以稳定出口流体的压力。
下面是减压阀工作的具体步骤：1.进口流体通过减压阀的进口管道进入阀体内部。
2.进口流体的压力由压力感应器测量，并传送给控制系统。
3.控制系统根据设定的压力差和阀门特性曲线，计算出阀门开度需要调整的量。
4.通过执行装置，控制系统将调整量转换为阀门开度的调整。
5.阀门的开度调整导致流体通过阀门的斜孔或闸板改变，从而调整出口流体的压力。
6.出口流体的压力再次被压力感应器测量，并通过反馈信号传送回控制系统。
7.控制系统根据反馈信号来调整阀门的开度，以使出口流体的压力接近预设的值。
8.循环以上步骤，保持减压阀的工作压力稳定。
技术细节斯派莎克减压阀的工作涉及一些关键技术细节，下面是一些常见的细节：•阀门特性曲线：斯派莎克减压阀的阀门开度和流量之间的关系可以用特性曲线表示。
这些曲线通常是根据阀门的设计和试验数据绘制的，并用于控制系统计算调整量。
•压力感应器：减压阀中的压力感应器用于测量进口和出口流体的压力。
这些传感器通常是基于压电效应或其他原理工作的，并将压力信号转换为电信号，以供控制系统使用。
•控制系统：斯派莎克减压阀通常配备一个控制系统，用于计算阀门开度的调整量，并控制阀门的执行装置。
这些控制系统通常包括传感器、计算器和执行器等组件。
•阀门执行装置：阀门的执行装置负责将控制系统计算的调整量转换为阀门的实际开度调整。
这些装置可以是电动、液动或气动驱动的，具体取决于减压阀的设计和应用场景。
应用领域斯派莎克减压阀广泛应用于各个领域，以稳定流体和气体的压力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
下面以减压阀为例，介绍减压系统的工作原理。
— —当吹灰管道系统减压站准备运行时，减压阀前的电动截止阀并未开启，程控首先
指令三通电磁阀的线圈得电，使定位器输出口与执行器隔膜腔气室相通（即三通电磁阀1、
2相通，见图2），此时，压力控制器测量值为零，与设定值之差最大，压力控制器与定位器
的输出量亦最大，减压阀全开；
— —吹灰程控然后指令开启减压阀前的电动截止阀，于是，蒸汽便迅速地通过减压阀
流向阀后的管道系统，随着减压阀后蒸汽压力的升高，压力控制器的取样测量值与设定值之
差逐渐变小，输送给执行器隔膜腔气室的气压由大变小，阀门开度也由大变小，通过减压阀
的蒸汽量随之由大变小；当阀后压力取样测量值等于定值（压力控制器内的测量针与设定针
重合）时，压力控制器输送给定位器的信号趋于稳定，阀门的开度也稳定在某一位置，通过
减压阀的蒸汽量亦趋于稳定；
— —若减压阀后系统的蒸汽耗量突然变小（或为零），则阀后压力会升高，此时，压力
控制器的取样测量值将大于设定值，它输送给定位器的信号将由稳定变小，定位器给执行器
的气压随之变小，阀门开度变小（或关闭），直至压力控制器的测量针与设定针重合（即阀
后压力取样测量值等于设定值），阀门又重新稳定在某一开度；
— —当减压阀后系统的蒸汽耗量增加，则阀后压力会降低，此时，压力控制器的取样
测量值将小于设定值，它输送给定位器的信号将由稳定变大，定位器给执行器的气压随之变
大，阀门开度变大，通过的蒸汽流量增加，直至阀后压力取样测量值与设定值相等，压力控
制器的输出信号和阀门开度又趋于稳定……。
