电动车库门调试限位
电动车库门调试限位，维修车库门控制器
电动车库门电机行程在厂家安装车库门时就已经调节好了，但是使用过程中，可能出现行电机程限位走动的问题，如果有走动，门体开不到位或者关不到位，那么需要调整电机限位。
下面紫蓝翔南宁电动车库门厂家告诉您电动车库门电机行程如何调节。
一、车库门电机调节方法： 1、按下控制板上的FUNC键，此时RUN灯开始闪亮，按住此键超过8秒，RUN灯变为常亮，此时程序进入开关门行程和过载力学习过程； 2、按INC键，此时电机开始向开门的方向运行，按住不放，电机运行速度由慢转快，同时RUN指示灯闪亮，表明电机向上运行。
到达理想的位置后松开按键，电机停止运行；如果按下DEC键，则电机由慢转快向关门方向运行，STA灯闪亮。
用这两个按键可调节上到位的位置。
3、如果上到位的位置调整合适后，按FUNC键一次，则RUN指示灯快速闪烁后熄灭，表明上到位学习完成；同时STA指示灯点亮，程序进入下到位学习过程；
4、用 INC和DEC两个按键调整下到位位置，在到达预定位置后，按FUNC键一次，此时STA灯闪亮，表明下到位学习完成；
5、上下到位位置学习完毕，程序自动进入开关门力量学习：门体首先向开门的方向运行，同时RUN灯点亮，在门体运行的过程中，程序自动测量运行中门体所受到的阻力，到达上到位后，自动停止，延时一段时间后，程序自动关门，此时STA灯点亮，程序测量关门时的力量，到达下到位后，自动停止；
6、力量学习完毕，保存所有学习到的值，同时RUN、
STA灯闪亮数次，表明程序学习完毕； 7、此时按遥控器上的按键或墙壁电动按扭开关上的按键，则车库门电机按照要求运转精心搜集整理，只。
奥玛电动门调试步骤
奥玛电动门的调试步骤
奥玛电动门的调试步骤与国产电动门的调试步骤一样，在确定了阀门的位置以后手动确认一下行程是否动作，如果行程过早或过晚动作，可作如下调整：
1：阀门全关而行程未动作，顺时针旋转关行程调节键使行程闭合为止；
2：阀门未全关而行程已动作，顺时针旋转关行程调节键使行程断开，手动或电动操作至阀门全关位置，顺时针旋转关行程调节键使行程闭合即可；
3：阀门全开而行程未动作，逆时针旋转开行程调节键使行程闭合为止；
4：阀门未全开而行程已动作，逆时针旋转开行程调节键使行程断开，手动或电动操作至阀门全开位置，逆时针旋转行程调节键使行程闭合即可；
6力矩调整，如力矩过大或过小可旋转力矩调节键以调节，开关力矩调节方向与行程相同。
车库门遥控器的对码方法
车库门遥控器的对码方法霍斯电机表面有一个S键,按1-2秒钟以后数码管闪动,离开电机一米以外,连续按4下遥控器上面按键,OK,配码成功.安麟、麒麟、百胜和所有固定码的,都按客户拿来的遥控器焊好就可以了,焊接时候注意静电.理想、门人：后盖打开后,线路板内有：“对码键”直接按下,离开电机一米以外,连续按4下遥控器上面按键,OK,配码成功.佳禾老佳禾打开电机外罩,里面有3个按键K1为配码键,实验一下,可能是其他按键,电机批次不同,按1-2秒钟以后指示灯亮,离开电机一米以外,连续按4下遥控器上面按键,灯闪动 ,OK,配码成功.昌顺\门人和安磷学习玛都是打开电机以后,看电路板上有一个按键配码键,按1-2秒钟以后指示亮,离开电机一米以外,连续按4下遥控器上面按键,灯闪动 ,OK,配码成功.杜文电机匹配方法按住电机外壳上P键,听见有咔哒声音的时候,离开电机一米半,按4下遥控器;ok车库门遥控器对码方法二一、施普雷特：对5P + — P0 0 01 按下“P”键约3秒钟,LED数码管闪烁显示“1”,松开按键;2 点按“P”键4—5下,当出现LE时去按“+”键,会出现“L”时,对码进行学习;3 用遥控器红色键,快速点按4下;先双击2下,再双击2下4 对码后,等待再次出现“5P”时,遥控可用;切记：在操作中显示屏不可乱按“+”“—”键,不然,车库门将不能使用二、门人：后盖打开后,线路板内有：“遥控键”,“对码键”直接按下学习;三、霍斯：按外边的“S”键进行学习;四、莱特：电机后面或灯罩内有一个按键;按一下进行学习;五、佳禾：K1 K2 K3 K4O O O O按K1键或K4键,其他键不动;六、玛斯特：电机后有一个红色按键,按一下进行学习;七、老施普雷特：电机侧面打开有一按键,按一下进行学习;八、理想,巨光,驰豹,森玛,昌顺,新奥诺：学习都是用电机里的学习按键进行学习;九、美国力马：早期电机后面有一个大的绿色按键,将其按下,进行学习;按新遥控器两下现在电机后面有一个红色的按键 ,将其按下,进行学习;按新遥控器两下十、索玛学习方式：按“P”键四次指示灯7闪亮,然后按“+”指示灯7常亮;这时按要匹配的遥控器任意键两秒指示灯7闪亮,按“P”键保存,其它灯常亮,匹配成功;要删除在用的遥控器,即指示灯7闪亮后,按“-”3秒,指示灯7由常亮变为闪亮,所有遥控删除,再按“P”键保存模式并退出;按P两下,遥控器4下,但是遥控器必须是同类;十一、中天800N博达的一样：长按P键约5-6秒,直至7号灯闪亮此状况下可以进行对码、消码操作1、消码：按”-“号键3秒钟左右,7号灯由闪亮到熄灭,松开按键后,待7号灯再闪亮,消码成功;2、对码：7号灯闪亮时,按”+“号键一下,7号灯由闪亮变为常亮,再按遥控器操作键一下,7号灯由常亮变为闪亮,按P键保存,对码成功;十二、中天600N：1、消码：打开机壳找到线路板上对码键及对码指示灯;按住对码键约6秒至指示灯熄灭消码完成;2、对码：按住线路板的对码键约2秒,对码指示灯常亮,然后按2下遥控器上所需对码的按键A或B、解锁键除外,对码指示灯由常亮变闪亮即可;十三、老新奥诺遥控器：主机壳圆形黑色\白色为老;兰色为新,标志:"OMNER",原手柄别克形,左下脚按键字母"R".主机位置两键分别是发射学习键和距离学习键,要增加手柄请按发射学习设置.学习方式为:5秒钟内按发射学习键两下,一米外按遥控器任意键两次,学习指示灯闪3次,学习成功.再增加,再按学习键一次,按遥控器.依次最多能配8只手柄.十四、韦斯顿：1、打开外壳2、线路板上共有5个红灯和一个按钮;3、按键按4下第四个红灯亮起长按后按键,五个灯全部亮起;4、按遥控对码;学习成功;十五、德国马克：1、电机英文名称：MARANTECM2、主机上共8个灯红灯分别是3、有三个按键：“+”“—”“P”4、长按 P 键灯全亮,连续按到7号灯亮5、按遥控器,学习成功;6、再按 P 键退出;十六、佳禾：电机共有4个按键“K1”K2“K3”“K4”按“K4”进行对码按遥控,学习成功;十七、霍斯350电机外部共有4个按键分别是“+”“—”“P”“S”遥控对码按“S”键离开电机一米半对码成功 .十八、施普雷特白色：反复按“SET”键,直到遥控学习指示灯亮,数码管显示“L”;学习：按“+”键,数码管慢速闪烁,表示学习成功;再按“+”键,可学习下一个发射器;学习完成后,按“SET”键可推出调试状态;为了安全起见,遥控器对码前一定要清除解码芯片储存记忆的原来的遥控器;如果操作人员怕对不上码,可以先不清除,能对上码之后再清除,这样的话就保险;注意,原来的遥控器也重新对码;车库门遥控器的对码方法三贝迪贝迪遥控器的匹配：按LC键然后按手中的遥控器任意键即可贝迪遥控器的清码: 按LC键不放,超过四秒清除源码贝迪开机行程的调节: 按住C键3秒以上,显示门体向下运行到位置时按C键,门体上行待合适处再按C键,显示H设定完毕;巨光遥控器的匹配方法在巨光开门机上有个很大的按键是调行程的;而遥控器的学习按键在电机的电路板上,我们需要打开开门机的外壳,就可以看到电路板上的学习遥控器的按键,按一下这个按键再连续按手中的遥控器车库门动了就说明这个遥控器已经学习上了;巨光电机688、588型行程：按住设定键J3秒直到限定灯慢闪K,这时按住开门键I门体走到合适位置松手,这时指示灯快闪几下变慢闪,再按住开门键H直到门体合适位置松手,调好后按设定键这时快闪几下变慢闪;亿德亿德遥控器的匹配：先切断电源然后再接上,按K3键然后连续按两下遥控器匹配完成;亿德的行程调节：按住K1车库门向上移动到适合的位置时按手中的遥控器上限位学习完成;然后松开k1按键;然后按住K2车库门向下移动到合适的位置时按手中的遥控器下限位学习完成;然后松开k2键;调节完成;佳典佳典遥控器的匹配：按下对码键松手然后连续按几下手中的遥控器门动学习完成;傲诺傲诺遥控器的匹配方法：打开开门机的外壳在电路板上有两个按键一个写的是LEARN一个是FUNC遥控器学习按键是LEARN我们按一下这个按键然后按几下手中的遥控器,车库门动了说明遥控器匹配成功;傲诺行程的调节：FUNC这个按键是调行程的,按一下这个按键车库门向上移动当移动到合适的位置按下手中的遥控器上限位学习完成;再按一下这个按键车库门向下移动当移动到合适的位置按下手中的遥控器下限位学习完成;西赛德西赛德遥控器的匹配：按下对码键松手然后连续按几下手中的遥控器门动学习完成;西赛德遥控器清码：按住对码键待指示灯熄灭清码完成力马力马遥控器的匹配：在开门机上有个绿色的按键按一下,然后按手中的遥控器数下门动学习完成;力马遥控器清码：按住绿色的按键不放,指示灯熄灭清码完成;耐思耐思遥控器的匹配：按下对码键松手后连续按几下手中的遥控器门动学习完成;耐思遥控器的清码：按住对码管带指示灯熄灭清码完成;思维SWIFT思维遥控器的匹配：按住遥控器后按电机的Ｓ键两秒后松手匹配成功;思维遥控器清码：按住Ｓ键指示灯熄灭待指示灯常亮后清码完成;思维开门机行程调节：按住Ｐ键黄灯常亮,按Ｂ键门向上移动到合适的位置按Ｐ键;然后按Ａ键门向下移动到合适的位置按Ｐ键黄灯闪亮两次后熄灭调节完成;渤海渤海遥控器的匹配：按下对码键松手然后连续按几下手中的遥控器门动学习完成;渤海遥控器清码：按住对码键待指示灯熄灭清码完成;马克马克遥控器的匹配：按Ｐ键数下点到７灯亮后离电机五米以上后连续数下按遥控器灯快闪后按Ｐ键保存学习完成;海通海通遥控器的匹配：先切断电源然后再接上,按开门机的Ｐ键松手,然后连续按几下手中的遥控器门动学习完成;海通遥控器清码：按住Ｐ键待指示灯熄灭清码完成;索格索格遥控器的匹配：按下对码键松手然后连续按几下手中的遥控器门动学习完成;索格遥控器清码：按住对码键待指示灯熄灭清码完成;盼安盼安遥控器的匹配：按下学习键松手然后连续按几下手中的遥控器门动学习完成;枫叶枫叶遥控器的匹配：按下对码键松手然后连续按几下手中的遥控器门动学习完成;枫叶遥控器清码：按住对码键待指示灯熄灭清码完成;ACDCACDC开门机遥控发射密码清除：一直按住控制板上的“LEARN”红色按钮,“LED1”灯由亮到灭,表示清除成功;密码清除后,遥控发射器都的能进行工作,必须重新进行学习后方可进行操作;为使您的财产更安全,请务必在安装好开门机后,对遥控密码进行清除,然后再重新进行学习;遥控发射器学习：按一下控制面板上的LEARN红色按钮,“LED1”灯亮,然后按一下遥控发射器的想要使用的按钮学习完成,此时此按钮可以进行对门体的操作了;如果想继续学习遥控发射器其他按钮,请重复上述步骤;如果要增加发射器,也请按以上步骤进行重复学习,最多可学习25只发射器;如果LED1亮1秒后就灭,则该发射器学习失败,需要重新进行学习;限位设置：按一下控制面板上的PRG红色按钮,蜂鸣器响,按住遥控发射器上的按钮,车库门执行开门,松开按钮门即会停止开门；当开门到您认为合适的开门位置时,即松开遥控器发射器的按钮,此时按一下PRG红色按钮,蜂鸣器停响,此开门位置就会自动储存在电脑芯片中,关门位置确定,并退出限位设置;如开关位置设置的不理想,可重复上述步骤重新进行设置;永嘉电动白钢伸缩门滚动码：打开室内的手动控制盒里面有一个按键,按一下这个键手动控制盒里有一个红灯常亮,按几下手中的遥控器红灯闪亮遥控器匹配完成;紫金遥控器匹配：按下对码键指示灯亮后松手连续按遥控器,门动后学习完毕;进口索玛：按遥控器学习键,指示灯亮后松手,连续按遥控器,门动后学习完成。
电动门遥控器使用、匹配、对码方法（图文详解）
做过保安门外工作的朋友们都知道，电动门的遥控器是经常出故障的，其实只要我们正确使用是可以防止故障的发生！下面帅强门业小编就为您介绍一下电动门遥控器的使用方法、匹配方法，以及对码方法。
工具/原料电动门遥控器方法/步骤电动门遥控器的使用方法A键：按A键是锁定，指纹、门内 开关键停止工作，只有用遥控器才能打开电动门B键：按B键是关门，同时也是解（按A键后锁定）锁键C键：按C键是开门注：1.每天下班时首先用遥控关上门后，按A键锁定门外指纹开关，门内开关及内红外线开关。
2.将插棍锁插入电动门右侧的地砖孔洞中3.上班开门时，需先开楼道西侧玻璃门，进入室内将电动门右侧插棍锁取出方可使用电动门。
然后用遥控按B键解锁即可正常使用。
电池更换方法电动门的遥控器在频繁使用下，电池容易出现少电、无电，直接导致电动门的遥控器失灵，从而使电动伸缩门不能正常工作等情况。
下面教你如何电动门的遥控器是否少电及更换方法:1、长按停止键，电动门遥控器上的灯暗或者闪烁、遥控距离变近、遥控器有时失灵等现象，都是因为电池电量不足。
需更换电动门的遥控器内的电池2、更换电动门遥控器电池的方法，拧开后盖螺丝，取出电池，型号为1.5V3A，更换新的电池后，试按遥控器上的开门或关门按键，正常后，盖上后盖，拧紧螺丝。
在开启或关闭电动伸缩门时，如果不是因为遥控距离太短，建议不要拉出电动门遥控器的天线，因为容易对电动伸缩门的遥控器造成损坏，而且容易进水。
电动门遥控器简单拷贝方法电动门遥控器如何拷贝？想要刚买的电动遥控器正常使用，首页要确认遥控器是不是好的，没有什么质量问题，才能正常拷贝。
此外还有了解遥控器的发射频率，专业术语叫晶振数值。
另外，需要看说明书芯片型号是多少。
具体的拷贝方法，需要清码和对拷才行，方法如下：1、清码双手同时按遥控器锁键和下行建，这时，指示灯会不停的闪动，再松开双手，即为清除成功。
那怎么判别遥控器以及清除了呢？只要简单随便按一个键，遥控器指示灯亮一下就熄灭，就表示你操作成功啦。

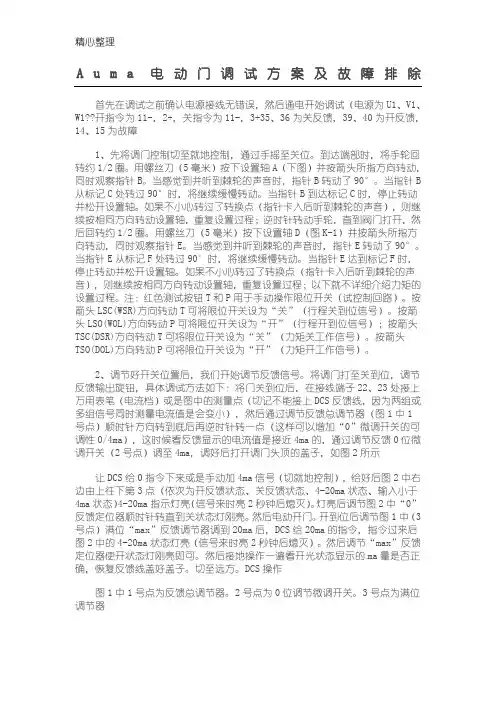

auma电动门调试作业指导
A u m a电动门调试方案及故障排除首先在调试之前确认电源接线无错误，然后通电开始调试（电源为U1、V1、W1??开指令为11-，2+，关指令为11-，3+35、36为关反馈，39、40为开反馈，14、15为故障1、先将调门控制切至就地控制，通过手摇至关位。
到达端部时，将手轮回转约1/2圈。
用螺丝刀（5毫米）按下设置轴A（下图）并按箭头所指方向转动，同时观察指针B。
当感觉到并听到棘轮的声音时，指针B转动了90°。
当指针B 从标记C处转过90°时，将继续缓慢转动。
当指针B到达标记C时，停止转动并松开设置轴。
如果不小心转过了转换点（指针卡入后听到棘轮的声音），则继续按相同方向转动设置轴，重复设置过程；逆时针转动手轮，直到阀门打开，然后回转约1/2圈。
用螺丝刀（5毫米）按下设置轴D（图K-1）并按箭头所指方向转动，同时观察指针E。
当感觉到并听到棘轮的声音时，指针E转动了90°。
当指针E从标记F处转过90°时，将继续缓慢转动。
当指针E达到标记F时，停止转动并松开设置轴。
如果不小心转过了转换点（指针卡入后听到棘轮的声音），则继续按相同方向转动设置轴，重复设置过程；以下就不详细介绍力矩的设置过程。
注：红色测试按钮T和P用于手动操作限位开关（试控制回路）。
按箭头LSC(WSR)方向转动T可将限位开关设为“关”（行程关到位信号）。
按箭头LSO(WOL)方向转动P可将限位开关设为“开”（行程开到位信号）；按箭头TSC(DSR)方向转动T可将限位开关设为“关”（力矩关工作信号）。
按箭头TSO(DOL)方向转动P可将限位开关设为“开”（力矩开工作信号）。
2、调节好开关位置后，我们开始调节反馈信号。
将调门打至关到位，调节反馈输出旋钮，具体调试方法如下：将门关到位后，在接线端子22、23处接上万用表笔（电流档）或是图中的测量点（切记不能接上DCS反馈线，因为两组或多组信号同时测量电流值是会变小），然后通过调节反馈总调节器（图1中1号点）顺时针方向转到底后再逆时针转一点（这样可以增加“0”微调开关的可调性0/4ma），这时候看反馈显示的电流值是接近4ma的，通过调节反馈0位微调开关（2号点）调至4ma，调好后打开调门头顶的盖子，如图2所示让DCS给0指令下来或是手动加4ma信号（切就地控制），给好后图2中右边由上往下第3点（依次为开反馈状态、关反馈状态、4-20ma状态、输入小于4ma状态）4-20ma指示灯亮（信号来时亮2秒钟后熄灭）。
车库门遥控器调试过程及注意事项
车库门遥控器调试过程及注意事项注意：为确保安全、正确地使用遥控车库门，请施工人员在车库门交付使用之前，必须严格按下列步骤重新调试及配置遥控器！在安装遥控车库门的过程中，施工人员通常使用一个或几个遥控器调试整个工程的所有遥控车库门；即使不是如此，在施工中也很容易将不同车库门的遥控器搞混。
因此，为确保安全，在车库门正式交付用户使用之前，施工人员和用户必须按下述的方法重新对每个遥控车库门清码和配码。
具体步骤如下：注意：在同一工地，此过程同时只能由一组人员操作，不能有两组人员同时工作，因为一组人在配码时容易被另外一组人的遥控器配上码。
第一步：清码：目的是清除遥控车库门开门机以前所配的所有遥控器代码。
操作方法：按住开门机的配码键并保持不动，配码指示灯点亮，大约5秒后，配码指示灯自动熄灭，清码成功。
在按键过程中，要注意手不能松动或抖动，否则配码指示灯会熄灭，使人误以为清码完成。
第二步：遥控器配码：配码：准备好需要配码的遥控器，按一下开门机的配码键，开门机的配码指示灯变为常亮，此时按住需配码的遥控器的按键（遥控器需距开门机天线1米以上），看到配码指示灯熄灭，则第一个遥控器配码完成，松开遥控器按键；再按一下开门机的配码键，开门机的配码指示灯变为常亮，此时按住需配码的第二个遥控器的按键，看到配码指示灯熄灭，则第二个遥控器配码完成，松开遥控器按键。
注意：如在你未按遥控器按键之前，配码指示灯熄灭，则表明开门机错误的配到了其它的遥控器编码，说明附近有其它的遥控器在操作。
在这种情况下，需消除干扰源，并重新从清码开始操作。
注意：在所有的遥控器配码完成后，检查开门机的配码指示灯，此时该灯应处于熄灭状态。
如配码指示灯亮，则开门机处于配码状态，有可能配到其它遥控器而造成车库门自动开门或者互相开门，此时应按一下配码键，使配码指示灯熄灭。
然后开门机可正常开始使用。
注意：在配码过程中，需对遥控器严格管理，以防止遥控器混乱，造成车库门互开。
西赛德s1200车库门电机说明书
西赛德s1200车库门电机说明书摘要：1.西赛德s1200 车库门电机概述2.安装与调试3.遥控器操作方法4.维护与注意事项5.故障排除正文：一、西赛德s1200 车库门电机概述西赛德s1200 车库门电机是一款高品质、高性能的车库门电机，适用于各种住宅、商业建筑和工业建筑的车库门。
它具有以下特点：1.强大的驱动力：s1200 车库门电机拥有强大的驱动力，可确保车库门在各种天气条件下正常运行。
2.安全可靠：该电机采用先进的防夹人技术，确保使用过程中的安全。
3.耐用性高：s1200 车库门电机采用高品质材料制造，具有较长的使用寿命。
4.节能环保：该电机具有较低的能耗，符合节能环保的要求。
二、安装与调试1.安装前准备：在安装s1200 车库门电机前，请确保车库门轨道平整、无砂石等杂物，并检查电机外观是否有损坏。
2.安装步骤：根据安装图纸，将电机安装到车库门上，并连接电源线。
3.调试：在安装完成后，进行以下调试工作：a.检查电机的正反转：通过按下遥控器上的按钮，观察车库门是否能够正常开启和关闭。
b.检查限位功能：在车库门开启和关闭过程中，观察限位器是否能够使车库门停在预定位置。
c.检查遥控距离和角度：在遥控器距离车库门一定距离和角度时，观察是否能够正常控制车库门。
三、遥控器操作方法1.开门：按下遥控器上的“开门”按钮。
2.关门：按下遥控器上的“关门”按钮。
3.停止：按下遥控器上的“停止”按钮。
4.灯光控制：按下遥控器上的“灯光”按钮，可控制车库门照明灯的开启和关闭。
四、维护与注意事项1.定期检查车库门电机的运行状况，如有异常声音、震动等情况，请及时进行维护。
2.保持车库门轨道的清洁和润滑，以确保车库门电机的正常运行。
3.在使用遥控器时，请勿将遥控器暴露在雨水、潮湿环境中，以免损坏。
4.在使用过程中，请勿撞击遥控器，以免损坏。
五、故障排除1.如果车库门电机不能正常工作，请检查电源线是否接触良好，电源是否正常。
电动气动执行机构调校方案(包括电动门调节阀等)
电动气动执行机构调校方案（包括电动门调节阀等）电动和气动执行机构是工业自动化过程中常用的控制设备，用于实现运动传动和位置调节。
调校这些执行机构是确保其正常运行和工作效果的关键步骤，下面将介绍一些电动和气动执行机构的调校方案。
一、电动执行机构调校方案1.电动门调校方案电动门的调校包括位置调整、速度调整和力量调整。
具体操作步骤如下：（1）位置调整：根据门的实际需求，通过调节行程开关或限位器来确定门的开启和关闭位置。
（2）速度调整：根据需要，通过调节变频器或调节电机速度控制器来调整门的开启和关闭速度。
（3）力量调整：根据门的重量和安全要求，通过调节门的弹簧力度或增加减速装置来调整开启和关闭的力量。
2.调节阀调校方案调节阀的调校主要包括定位器的调整和阀门的行程调整。
具体操作步骤如下：（1）定位器调整：根据系统对阀门的要求，调节定位器来确保阀门能够准确地控制流量。
（2）行程调整：根据流量的要求，通过调节阀门的行程开关或限位器来控制阀门的开度。
二、气动执行机构调校方案1.气动门调校方案气动门的调校主要包括位置调整、速度调整和力量调整。
具体操作步骤如下：（1）位置调整：根据门的实际需求，通过调整气缸的行程开关或限位器来确定门的开启和关闭位置。
（2）速度调整：根据需要，通过调节气缸的进气量和排气量来调整门的开启和关闭速度。
（3）力量调整：根据门的重量和安全要求，通过调整气缸的工作压力或增加减速装置来调整开启和关闭的力量。
2.调节阀调校方案调节阀的调校主要包括定位器的调整和阀门的行程调整。
（1）定位器调整：根据系统对阀门的要求，调节定位器来确保阀门能够准确地控制流量。
（2）行程调整：根据流量的要求，通过调节阀门的行程开关或限位器来控制阀门的开度。
总结：调校电动和气动执行机构的关键在于根据实际需求进行位置、速度和力量的调整。
通过调节行程开关、限位器、变频器、电机速度控制器、弹簧力度、减速装置、定位器等设备，可以确保执行机构能够按照要求进行准确的位置控制和流量调节。
电动卷闸门如何调节卷闸门的高低(中文英文双语版高分优质文档)
电动卷闸门如何调节卷闸门的高低(中文英文双语版高分优质文档)调节电动卷闸门的高低可以按照以下步骤进行：1. 确定调节方式：电动卷闸门的高低可以通过调整上限位和下限位来实现。
上限位用于控制门卷起时的最高位置，下限位用于控制门完全关闭时的最低位置。
2. 找到控制器：电动卷闸门的控制器通常安装在门的上方或旁边的控制盒中。
打开控制盒，找到上限位和下限位的调节螺丝。
3. 调节上限位：根据需要，使用一个螺丝刀或调节螺丝工具逆时针或顺时针旋转上限位调节螺丝，以调整卷闸门的最高位置。
通常，顺时针旋转将使门卷得更高，而逆时针旋转则会使门卷得更低。
逐步调整，同时观察门的卷起高度，直到达到期望的位置。
4. 调节下限位：使用相同的方法，找到下限位的调节螺丝，并逆时针或顺时针旋转以调整卷闸门的最低位置。
逐步调整，同时观察门的完全关闭情况，直到达到期望的位置。
5. 测试和微调：完成上限位和下限位的调节后，关闭控制盒并测试卷闸门的运行。
观察门的卷起和关闭情况，确保门能够顺畅运行并停在正确的位置。
如果需要微调，可以重新打开控制盒并进行适当的调整。
请注意，调节电动卷闸门的高低需要小心谨慎操作，并遵循制造商的指示和安全规范。
如果您不熟悉电动卷闸门的调节或不确定操作方法，请咨询专业技术人员或联系制造商进行帮助和指导。
How to adjust the height of the electric rolling gate (Chinese-English bilingual version high-quality document)Adjusting the height of the electric rolling gate can be carried out according to the following steps:1. Determine the adjustment method: the height of the electric rolling shutter can be realized by adjusting the upper limit and lower limit. The upper limit is used to control the highest position when the door is rolled up, and the lower limit is used to control the lowest position when the door is fully closed.2. Find the controller: The controller of the electric rolling gate is usually installed in the control box above or next to the door. Open the control box and find the adjustment screws for the upper limit and lower limit.3. Adjust the upper limit: Use a screwdriver or adjusting screw tool to turn the upper limit adjustment screw counterclockwise or clockwise as required to adjust the highest position of the rolling gate. Generally, turning clockwise will make the door roll higher, while turning counterclockwise will make the door roll lower. Adjust gradually while watching the door roll-up height until the desired position is achieved.4. Adjust the lower limit: use the same method, find the adjustment screw of the lower limit, and turn it counterclockwise or clockwise to adjust the lowest position of the rolling shutter. Adjust gradually while watching the door fully close until the desired position is achieved.5. Testing and fine-tuning: After completing the adjustment of the upper and lower limits, close the control box and test the operation of the rolling gate. Watch the door roll up and close to make sure it runs smoothly and stops in the correct position. If fine tuning is required, the control box can be reopened and the appropriate adjustments made.Please note that adjusting the height of the motorized roller shutter requires careful operation and following the manufacturer's instructions and safety regulations. If you are not familiar with the adjustment of the electric rolling gate or are not sure about the operation method, please consult a professional technician or contact the manufacturer for help and guidance.。
_电动门的接线与调试_03
摘要AI、MI系列智能型电动执行机构是在引进产品ROTORK A M系列执行执行机构的基础上，采用当今最先进的超大规模数字集成电路研制的新一代智能化、数字化、全中文数字显示，遥控操作的电动执行机构。
使用所提供的红外线遥控器，就可以无需打开电气端盖即可进行行程参数、控制方式、功能的设定、调试和查询，即使在危险地域也可安装，快捷地进行。
标准诊断功能可对控制系统、阀门和执行机构的状态进行诊断，并通过执行机构控制箱的显示屏上的图标和语言提示来显示。
关键词：电动门；执行机构；电缆；力矩开关；限位开关；行程开关《电动门的接线与调试》目录摘要关键词绪论第一章:上仪电动门的控制原理及结构1.1产品类型、结构1.2 电气控制原理说明1.3常见故障及排除方法第二章：电动门电缆的铺设计及接线2.1电缆铺设和注意问题2.2电缆的剥线2.3 端子间接线和注意问题2.4电动门接线和注意问题第三章：电动门的调试3.1手动操作3.2电动操作3.3开关机构的调试3.4电动门的校验3.5 遥控操作3.6电动门功能和参数设置3.7执行机构一级功能设置第四章：总结参考文献《电动门的接线与调试》绪论电厂中电动门用的很多，各种型号电动门都有发电厂主要用的是上仪的。
上仪系列阀门电动装置是电动阀门的驱动装置，用以控制阀门的开启和关闭，适用于闸阀、球阀、蝶阀、直通管道球阀、平行闸板、风门等。
它可以准确地按控制指令动作，是对各类阀门、风门实现远控、集控和自动控制的必不可少的驱动装置。
该厂炉侧的阀门执行机构大多采用本装置。
电动门的存在使很多繁重的工作简单化和及时化，是DCS系统的重要组成部分。
通过对电动门的安装，了解和理解电动门的工作原理，从而了解电动门的工作过程使电动门出现的故障可以及时处理并发现故障出现的原因做出防范措施。
第一章上仪电动门的控制原理及结构1.1 产品类型和结构上仪电动门的型号有A系列和M系列，执行机构根据使用要求选用普通型或隔爆型产品。
电动门调试指南勿删
电动门调试指南1rotork(机械门)接线5-34短接 4-36短接 5-33关指令 5-35开指令 6-7关反馈 15-16开反馈 41-24故障2sipos5(专业型)(小端子)X3.1 反馈1-2X3.2 指令14-15(插头型)指令11-12 反馈7-8ciosedirection(关方向) ciockwise(顺时针)anticiokwise(逆时针)cut-offmodecl(关末端位置关断模拟)travel-dependent(行程关断)torqve-dependent(力矩关断)cut-offmodeop(开末端位置关断模拟)travel-dependent(行程关断)torqve-dependent(力矩关断)max.cl.torque…cut-off force cl(关力矩)max.optorque…cut-off force op(开力矩)endpos adjust(调整末端位置)remote control(远端控制类型)poscntrcurrlnp(位置控制器模拟量)3sipos5经济型接线x3.1指令公用线3 开指令4 关指令5 停指令6 急停7x2 开反馈1-2 关反馈5-6 故障17-18x3.2 短接线18-19S1:关命令时的方向on；逆时针、off；顺时针S2:关末端位置关断模拟on；行程关断、off；力矩关断S3:开末端位置关断模拟on；行程关断、off；力矩关断S4:可选择输出信号设定。
S5:可选择输出信号设定。
S6:远控的控制模式on；保持。
off；点动。
S7:在进行末端位置调整时，用开关s7打到on，然后在打到off来确认一个末端位置点。
S8:当改变输出速度、关断力矩、关方向，关断模式、输出信号及控制模式时，必须要把s8开关打到on，然后再打到off，系统才能认可新额设定。
开始末端位置调整时末端位置调整完毕以后。
接线x1端子1-21短接 20指令公用线 3关指令 4开指令 5反馈公用线 7关反馈 9开反馈 10故障x2端子电源4 5 6对应L1 L2 L3定位(关断门)进入调试状态前上面的开关必须打到停止位置上.按住中间按钮、将下面的开关打到调试位置、等30秒左右看到开关指示灯同时闪烁。
