磷掺杂石墨烯的制备及氧还原催化性能
第十七次全国电化学大会
1磷掺杂石墨烯的制备及氧还原催化性能
李容1,2
，魏子栋1,*
，苟兴龙2,*
(1.重庆大学化学化工学院，重庆，400044，E-mail:zdwei@cqu.edu.cn;
2.西华师范大学化学化工学院，四川，南充，637000，E-mail:gouxlr@126.com)
燃料电池是一种高效新型能源转换装置，具有能量密度高、能量转换效率大、零排放、环境友
好等优点。但是，燃料电池的阴极氧还原反应（ORR）的过电位大、动力学性能差，需要大量昂贵
的铂基催化剂。而且，这类催化剂不抗甲醇氧化和一氧化碳中毒，稳定性差，限制了燃料电池的规
模化生产和应用。因此，研发成本低、活性高、稳定性好的非贵金属和非金属氧还原催化剂是当前
燃料电池技术发展与应用的关键[1]
。
杂原子（如氮、磷、硼、硫、碘等）掺杂的碳纳米材料比表面积大、活性高，可望替代铂基催
化剂，成为燃料电池氧还原催化剂的研究热点[2,3]
。石墨烯是一种由碳原子构成的单层片状结构碳材
料，其导电性、比表面积等远远优于普通碳材料[4]
。但是，鲜见报道磷掺杂石墨烯的制备及氧还原
催化性能。我们通过热解氧化石墨和1-丁基-3-甲基咪唑六氟磷酸盐离子液体混合物制备了磷掺杂石
墨烯（P-TRG）[5]
。该合成方法简单、环境友好、易于控制。所得P-TRG催化剂保持了石墨烯纳米
片的形貌（图1a），比表面积大（496.67m2
/g）、磷含量高（1.16at.%）、ORR催化活性高，起峰电位
和还原电流与商品铂碳相当（图1b），而且在抗甲醇和一氧化碳中毒、稳定性方面显著优于商品铂
碳催化剂。
图1P-TRG的TEM（a）和ORR线性伏安图（b）
Fig.1TEMimage(a)andLSVcurves(b)oftheP-TRGsample.
本研究为973计划（2012CB215500,2012CB720300）和国家自然科学基金（21176327,51071131,
20936008）资助项目。
参考文献：
[1]Cheng.F,Chen.J.Chem.Soc.Rev.,2012,41,2172.
[2]Li.Y,Zhou.W,Wang.H,Xie.L,Liang.Y,Wei.F,Dai.H.J.Nat.Nanotechnol.,2012,7,394.
[3]Shao.L.Chen.J,Bao.W,Wang.F,Xia.X.ACSNano,2011,5,4350.
[4]Sun.Y,Wu.Q,Shi.G.EnergyEnviron.Sci.,2011,4,1113.
[5]Li.R,Wei.Z.D,Gou.X.L,Xu.W.RSCAdvances2013,3,9978.
SynthesisandElectrocatalyticPerformanceofPhosphorus-Phosphorus-dd
opedGraphenefor
ApplicationinOxygenReductionReaction
RongLi,1,2
ZidongWei,1,
*XinglongGou2,
*
(1CollegeofChemistryandChemicalEngineering,ChongqingUniversity,Chongqing400044,E-mail:
zdwei@cqu.edu.cn
2CollegeofChemistryandChemicalEngineering,ChinaWestNormalUniversity,Nanchong637000,E-mail:
gouxlr@126.com)
mxene 氧化还原石墨烯 插层
一、概述
近年来，随着纳米材料领域的不断发展和研究，二维材料成为了研究人员热衷的研究对象。其中，氧化还原石墨烯（MXene）作为一种具有潜在应用前景的材料备受关注。本文旨在系统地介绍MXene的结构特点、制备方法、性质及其应用前景等方面的研究进展，以期为该领域的研究和应用提供参考。
二、MXene的结构特点
MXene是一种二维层状材料，其结构特点可以简要概括为以下几点：
1. MXene的基本结构由M（过渡金属元素）、X（碳和氮等元素）和F（氟等元素）组成，其中M为过渡金属元素，X为C和/或N元素，F为氟元素。
2. MXene的结构具有多层片状结构，具有大量的表面官能团，具有很高的表面积和活性位点。
3. MXene的层间距离较大，有利于插层化学反应和离子交换，从而使其具有优良的离子和分子吸附和储存性能。
三、MXene的制备方法
在MXene的制备方法方面，目前主要有以下几种常见的方式：
1. 较为常见的是氟化物法，利用氢氟酸或氧氟化氢等氟化物作为刻蚀剂，在高温下将氟化MXene与其它金属或合金反应，从而得到MXene。
2. 氨解法是另一种制备MXene的常见方法，通过氢氧化钠或其他碱性物质，利用氨水等溶剂进行氨解反应，并通过水洗、酸洗等处理得到MXene。
3. 还有一些新型的制备方法如高温水解法、电化学剥离法等，这些方法在制备MXene时具有一定的优势和可行性。
四、MXene的性质
MXene作为一种重要的纳米材料，具有一系列独特的物理化学性质，主要包括：
1. 电学性质：MXene具有良好的电导率和电储能性能，在超级电容器、锂离子电池等器件中具有重要的应用价值。
2. 光学性质：MXene在光学性质方面表现出较好的性能，其宽带光吸收、较高的光热转换效率等特点，使其在光催化、光热材料等领域有着广阔的应用前景。
3. 机械性能：MXene具有优越的机械性能，其高韧性、高强度等机械性能，使其在复合材料、增强材料等领域具有潜在的应用前景。

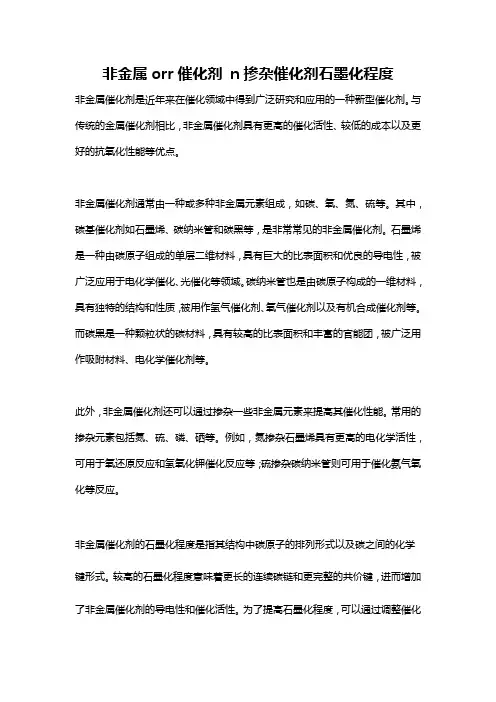

非金属orr催化剂 n掺杂催化剂石墨化程度
