涡轮增压器工作原理
汽车涡轮增压器的工作参数
汽车涡轮增压器的工作参数1.引言1.1 概述自从汽车涡轮增压器的出现，它已成为内燃机技术中不可或缺的一部分。
涡轮增压器的引入为汽车引擎注入了新的活力，并在性能和燃油经济性方面取得了显著提升。
通过提高发动机进气压力，涡轮增压器能够增加燃烧室的氧气供应量，从而提高燃烧效率，增加发动机的输出功率。
涡轮增压器的工作原理基于涡轮机和压气机的相互作用。
涡轮机利用废气流动的动能驱动涡轮转子旋转，而压气机则将空气压缩并送入汽缸。
这种压缩空气的供应方式为汽油或柴油燃料提供了更多的氧气，从而实现更加充分和高效的燃烧。
涡轮增压器的工作参数主要包括压比、增压效率和响应时间等。
压比是指进气边与出气边的绝对压力比，它决定了涡轮增压器提供给发动机的进气压力增幅大小。
较高的压比意味着更高的进气压力和更大的氧气供应量，从而提供更强的动力输出。
增压效率是衡量涡轮增压器性能的重要指标，它反映了压气机转子转动时对气体的增压能力。
增压效率的提高可以减少废气能量的损失，提高系统的能量利用率。
一般而言，增压器的增压效率越高，发动机的功率输出也会相应增加。
响应时间是指涡轮增压器从负载变化时恢复到稳定工作状态所需的时间。
较短的响应时间可以更快地满足发动机对动力输出的需求，提高车辆的加速性能和操控性。
综上所述，汽车涡轮增压器的工作参数直接影响着发动机的性能表现。
压比、增压效率和响应时间等参数的合理设置能够实现更高的动力输出和燃油经济性，为汽车行业带来更加卓越的驾驶体验和可持续发展。
1.2 文章结构文章结构部分的内容可以包括以下内容：本文主要围绕汽车涡轮增压器的工作参数展开研究，文章分为以下几个部分：第一部分是引言部分，通过概述来介绍汽车涡轮增压器的作用和重要性，以及该文章的主要目的和意义。
同时，指出文章的结构安排，以引导读者了解整篇文章的布局和思路。
第二部分是正文部分，主要分为两个小节。
第一小节是对汽车涡轮增压器的工作原理进行介绍。
通过对其结构和工作过程的详细描述，揭示涡轮增压器在汽车发动机中的作用。
涡轮增压器的故障诊断及排除
涡轮增压器的故障诊断与排除【摘要】本文主要内容是关于涡轮增压器的原理和使用、常见故障和以后的发展趋势。
涡轮增压发动机是利用发动机排出的废气作为动力来推动涡轮室内的涡轮，涡轮又带动同轴的叶轮位于进气道内，叶轮就压缩由空气滤清器管道送来的新鲜空气，再送入气缸。
当发动机转速加快，废气排出速度与涡轮转速也同步加快，空气压缩程度就得以加大，发动机的进气量就相应地得到增加，就可以增加发动机的输出功率了。
【关键词】涡轮增压；原理；故障；发展趋势。
引言目前石油燃料匮乏，浪费严重，汽油机一般汽油的利用率只有30%—35%。
未来汽车发展趋势于节能、环保、安全。
油料的不断消耗，迫使人们提高利用率减少浪费。
汽车作为石油燃料最大消耗者之一，对科学优化使用石油燃料迫在眉睫。
汽车涡轮增压技术的应用使得在相同排量发动机中获得更多的动力，增压后的空气使燃油能够燃烧更充分、更彻底，尾气排放更趋于环保。
压缩空气动力来源于废气排放时瞬间惯性冲击力，不加利用也是能量损失。
涡轮增压发动机的最大优点是它可在不增加发动机排量的基础上，大幅度提高发动机的功率和扭矩。
一台发动机装上涡轮增压器后，其输出的最大功率与未装增压器相比，可增加大约40%甚至更多。
[1]一、涡轮增压概述（一）涡轮增压定义涡轮增压器(Tubro)实际上就是一个空气压缩机。
它是利用发动机排出的废气作为动力来推动涡轮室内的涡轮(位于排气道内)，涡轮又带动同轴的叶轮位于进气道内，叶轮就压缩由空气滤清器管道送来的新鲜空气，再送入气缸。
当发动机转速加快，废气排出速度与涡轮转速也同步加快，空气压缩程度就得以加大，发动机的进气量就相应地得到增加，就可以增加发动机的输出功率了。
常见用于汽车引擎中，透过利用排出废气的热量及流量，涡轮增压器能提升内燃机的马力输出。
涡轮增压的主要作用就是提高发动机进气量，从而提高发动机的功率和扭矩，让车子更有劲。
一台发动机装上涡轮增压器后，其最大功率与未装增压器的时候相比可以增加40%甚至更高。
浅析汽车涡轮增压器原理及故障
摘要随着经济的高速发展，国内高档汽车的增加，涡轮增压器被广泛使用，通过对涡轮增压器的工作原理的了解，采取正确使用、安装及检测方法，可以增加其使用寿命。
针对影响增压器的使用寿命因素，故障和诊断加以分析，并说明使用中的注意事项，意在减少增压器的故障，延长其使用寿命，降低维护费用。
只要掌握了正确的操作方法并定期检查维护好涡轮增压器，不但会使涡轮增压器的使用寿命大大延长，提高了汽车的动力性，而且也提高了汽车使用的经济性。
关键词：涡轮增压器检查故障排除浅析汽车涡轮增压器原理及故障前言随着汽车工业的飞速发展，汽车已逐渐走进到千家万户，在满足乘坐的舒适性、使用的经济性要求后，人们对于汽车的动力性的要求也逐步提高，在现有的技术条件下，给发动机加装涡轮增压器是最好的解决办法。
一般情况下，加装增压器后，发动机的功率及扭矩要比加装前增大20％~30％。
小排量，大功率，代表着当前发动机技术的最高水平。
比普通发动机拥有更好的动力，也有更好的燃油经济性。
但在使用中常发生废气涡轮增压器早期损坏的故障，分析其原因，主要是对增压器的使用，维护不当造成的。
现对影响增压器的使用寿命因素，故障和诊断加以分析，并说明使用中的注意事项，意在减少增压器的故障，延长其使用寿命，降低维护费用。
涡轮增压器它是安装在发动机排气管道上的一台精致的空气压缩机，利用发动机排出的废气推动涡轮室内的涡轮旋转，涡轮又带动同轴的叶轮旋转，这样，叶轮就把从空气滤清器进来的空气进行压缩，使之增压进入汽缸。
由于进入气缸的空气密度增大，可使更多的燃油充分燃烧，因而大大提高了发动机的功率，降低了燃油消耗。
一、涡轮增压器的工作原理涡轮增压器的组成由涡轮，压气机，转子总成，轴承机构，中间体和密封装置等组成。
工作原理是利用发动机排出的高温高压废气驱动废气涡轮旋转，废气涡轮带动同一轴上的压气机共同旋转，压气机压缩由空气滤清器过滤后的空气，使空气被压缩后增压进入发动机气缸内，提高发动机进气量的装置，减少废气中CO、HC、CL粒等有害物的排放。

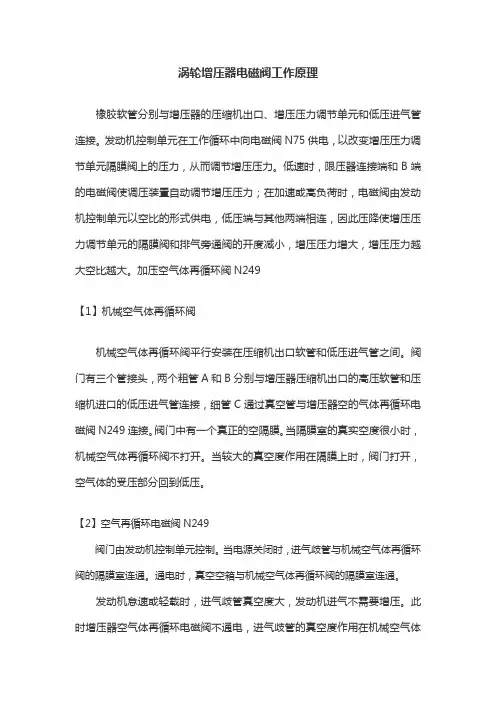

涡轮增压器电磁阀工作原理
涡轮增压器电磁阀工作原理橡胶软管分别与增压器的压缩机出口、增压压力调节单元和低压进气管连接。
发动机控制单元在工作循环中向电磁阀N75供电，以改变增压压力调节单元隔膜阀上的压力，从而调节增压压力。
低速时，限压器连接端和B端的电磁阀使调压装置自动调节增压压力；在加速或高负荷时，电磁阀由发动机控制单元以空比的形式供电，低压端与其他两端相连，因此压降使增压压力调节单元的隔膜阀和排气旁通阀的开度减小，增压压力增大，增压压力越大空比越大。
加压空气体再循环阀N249【1】机械空气体再循环阀机械空气体再循环阀平行安装在压缩机出口软管和低压进气管之间。
阀门有三个管接头，两个粗管A和B分别与增压器压缩机出口的高压软管和压缩机进口的低压进气管连接，细管C通过真空管与增压器空的气体再循环电磁阀N249连接。
阀门中有一个真正的空隔膜。
当隔膜室的真实空度很小时，机械空气体再循环阀不打开。
当较大的真空度作用在隔膜上时，阀门打开，空气体的受压部分回到低压。
【2】空气再循环电磁阀N249阀门由发动机控制单元控制。
当电源关闭时，进气歧管与机械空气体再循环阀的隔膜室连通。
通电时，真空空箱与机械空气体再循环阀的隔膜室连通。
发动机怠速或轻载时，进气歧管真空度大，发动机进气不需要增压。
此时增压器空气体再循环电磁阀不通电，进气歧管的真空度作用在机械空气体再循环阀上，打开阀门，增压器压缩机出口高压。
当车辆高速快速减速时，油门突然关闭，增压器需要瞬间卸载。
因此，进气歧管中的真空度不足以打开机械空气体再循环阀，因此发动机控制单元将立即给增压器空气体再循环电磁阀N249通电，将真空油箱与机械空气体再循环阀连接。
涡轮增压器卸荷的目的是将增压器压气机腔内存在的高压瞬间卸载到节流阀前，这样对压气机叶轮旋转的阻力就不会太大。
这样一来，首先可以减少高压气体对压缩机叶轮的冲击；其次，涡轮增压器可以保持较高的转速，使得涡轮增压器在需要的时候可以快速向发动机提供所需的增压压力，减少涡轮增压器的“迟滞”现象。
涡轮增压器的原理使用参考资料
涡轮增压器的原理和使用目录前言一、为什么要安装增压器1、柴油机增压的原理2、柴油机涡轮增压的优点二、涡轮增压器解绍1、废气涡轮增压器的结构2、废气涡轮增压器的工作原理3、废气涡轮增压器的指标和特性4、涡轮增压柴油机和自然吸气柴油机主要区别5、柴油机和涡轮增压器的匹配三、怎样使用增压器1、增压器的安装安装前的准备安装时注意事项主要螺栓扭矩和主要配合间隙2、增压器的使用起动运转停机四、怎样维护保养涡轮增压器1、日常维护保养2、定期维护保养3、折检和调整五、怎样诊断和排除涡轮增压器的故障1、噪声异常2、振动异常3、压气端漏油4、涡轮端漏油5、压气机喘振6、轴承烧损7、转子转动不灵合8、叶轮断裂9、增压压力过低10、增压压力过高一、为什么要安装涡轮增压器1、柴油机增压的原理所谓柴油机增压，就是将进入柴油机气缸内的空气，利用一种装置予先进行压缩，提高其密度，并在供油系统的合理配合下，使更多的燃料得到充分燃烧，从而使柴油机发出更大的功率。
由于空气量增加，燃烧充分，所以还可提高柴油机的经济性和减少柴油机有害成分的排放。
根据增压方式的不同，有机械增压，气波增压及废气涡轮增压及复合增压等形式。
目前应用最普遍的是废气涡轮增压。
所谓废气涡轮增压，就是利用柴油机排出的废气，来驱动涡轮高速旋转，使空气的压力提高，从而提高了空气的密度，达到了增压、提高柴油机功率的目的。
2、柴油机涡轮增压的优点（1）提高了柴油机经济性，降低油耗率在5%--10%以上。
这是因为：●涡轮增压回收了部分废气能量，所以使有效功得到提高。
由于回收废气能量可使油耗率降低3%--4%●涡轮增压后，进入柴油机的新鲜空气温度较高。
改善了燃料的蒸发，加之空气量增加，油气混合更加均匀。
使燃烧更完善充分，从而降低了燃油耗率。
●涡轮增压后，加之柴油机功率提高，机械摩擦损失相对减少，因而使机械效率提高。
从而提高了柴油机的经济性，降低了油耗率。
（2）提高了柴油机的动力性。
述说废气涡轮增压控制系统的工作原理
述说废气涡轮增压控制系统的工作原理废气涡轮增压控制系统是一种现代化的汽车动力系统，它通过利用发动机排出的废气来驱动涡轮增压器，从而提高发动机的输出功率和扭矩。
在这个系统中，控制单元是至关重要的组成部分，它负责监测和调整各种参数以确保系统能够正常工作。
下面将详细介绍废气涡轮增压控制系统的工作原理。
一、废气涡轮增压器的工作原理废气涡轮增压器是一个由涡轮和压缩机组成的装置。
当发动机运转时，排出的废气被引导到涡轮上，使其旋转并驱动压缩机。
此时，进入压缩机的空气被加速并加热，从而提高了其密度和压力。
最终，这些高温高压空气被输送到发动机中进行燃烧，并产生更多的功率和扭矩。
二、控制单元的工作原理1.传感器控制单元通过安装在发动机上的各种传感器来监测发动机运行状态。
例如，空气流量传感器可以监测进气量，发动机转速传感器可以监测发动机转速，氧气传感器可以监测排放气体中的氧气含量等。
这些传感器将收集到的数据发送给控制单元进行处理。
2.控制策略控制单元根据预设的控制策略来调整废气涡轮增压系统的工作状态。
例如，在加速时，系统需要提供更多的增压来产生更多的动力。
此时，控制单元会根据加速踏板位置、发动机转速等参数来调整涡轮增压器的工作状态，并确保增压器能够在最短时间内达到最大输出。
3.防抢油门在一些情况下，如发动机超负荷或过热等情况下，废气涡轮增压系统可能会产生过高的压力和温度。
为了避免这种情况的发生，控制单元还配备了防抢油门功能。
当系统检测到过高的压力或温度时，它会自动减少油门开度并降低涡轮增压器的输出功率。
三、废气涡轮增压系统工作原理总结废气涡轮增压控制系统的工作原理可以总结为以下几个步骤：1.发动机排出废气进入涡轮增压器2.涡轮增压器旋转并驱动压缩机3.压缩机将空气加速并加热，提高其密度和压力4.高温高压空气被输送到发动机中进行燃烧，产生更多的功率和扭矩5.控制单元通过传感器监测发动机状态，并根据预设的控制策略调整系统工作状态6.防抢油门功能可以避免系统过载或过热等情况的发生。
涡轮增压泵工作原理
涡轮增压泵工作原理
涡轮增压泵是一种常用于内燃机中的增压装置，可以提高发动机的吸气效率和动力输出。
工作原理如下：当发动机运转时，排出的废气通过涡轮增压器的进气口进入涡轮室。
在涡轮室内，排气气流的流速增加，使涡轮叶片开始旋转。
涡轮叶片与涡轮轴相连，涡轮轴的旋转带动压气机叶轮开始旋转。
压气机叶轮是另一个与涡轮叶轮相对的装置，它通过旋转提供压缩的空气。
随着压气机叶轮的旋转，空气被压缩，气体分子间的距离减小，密度增加。
压缩后的空气经过出口口离开压气机，并通过冷却器进行冷却。
冷却后的压缩空气进入内燃机的进气道，进一步提高发动机的吸气效率。
由于压气机叶轮的旋转速度由涡轮叶轮的旋转速度决定，涡轮增压器的增压效果可以通过调整涡轮叶轮的尺寸和叶片数目来控制。
涡轮增压泵还配备了废气透平装置，可以利用发动机排气的废热能量来带动涡轮叶轮的旋转，从而减少对发动机动力的消耗。
总之，涡轮增压泵通过利用排气气流的动能来提供额外的气体压缩，从而提高发动机的吸气效率和动力输出。
它是一种非常有效的增压装置，广泛应用于汽车、摩托车及其他内燃机设备中。
汽车增压器的工作原理及常见故障
汽车增压器的工作原理及常见故障汽车增压器（也称为涡轮增压器）是一种用于增加内燃机进气量和增加发动机输出功率的设备。
它的工作原理基于涡轮机和压缩机的组合。
工作原理：1.汽车增压器利用发动机排气的能量驱动涡轮机的旋转。
当发动机运转时，排气流通过涡轮机的进气入口，并转动涡轮叶片。
2.涡轮机转动后，通过轴连接到压缩机。
涡轮机的旋转推动压缩机旋转。
3.压缩机通过旋转将大量的空气吸入，并将其压缩成高压气体。
4.压缩后的空气通过增压器的出口进入发动机的进气道，与燃油混合后参与燃烧过程。
5.压缩空气的注入使发动机在相同容积下能够进入更多的空气，从而提高燃烧效率和输出功率。
常见故障：1.涡轮轴磨损：由于涡轮机在高温高速下工作，涡轮轴和叶片会受到磨损和腐蚀。
长期使用后，轴承和涡轮叶片可能会磨损，导致涡轮增压器性能下降。
2.涡轮轴封漏油：涡轮增压器的涡轮轴封密封不良或老化，可能导致涡轮轴封漏油。
这会使得涡轮增压器的润滑系统失效，可能导致增压器损坏。
3.压缩机叶片磨损：由于压缩机的高速旋转和高压工作环境，压缩机叶片可能会磨损或受到碰撞损坏。
这会导致压缩机性能下降，减少了空气压缩效果。
4.涡轮增压器堵塞：在进气系统中，涡轮增压器可能会积聚碳沉积物或油渍，导致增压器的进气和排气通道堵塞，影响增压器的正常运行。
5.涡轮增压器过热：长时间高负荷工作或不良的冷却系统可能导致涡轮增压器过热。
6.压力调节器故障：汽车增压器通常配备了压力调节器，用于控制增压器的输出压力。
如果压力调节器失效，可能导致过高或过低的增压器输出压力，影响发动机性能。
7.涡轮增压器进气泄漏：增压器进气系统的密封性失效可能导致气体泄漏，减少了增压器对发动机的增压效果。
8.冷却系统故障：涡轮增压器通常需要通过冷却系统进行冷却，以防止过热。
如果冷却系统故障或冷却液不足，可能导致涡轮增压器过热，损坏或降低性能。
9.油液问题：涡轮增压器通常需要适当的润滑和冷却油液来保持正常运行。
涡轮增压器旁通阀工作原理
涡轮增压器旁通阀工作原理涡轮增压器旁通阀是一种用于控制涡轮增压器工作状态的重要组件。
它的主要作用是在涡轮增压器工作时，通过调节压力来保护涡轮增压器和发动机的安全运行。
本文将详细介绍涡轮增压器旁通阀的工作原理。
涡轮增压器旁通阀的工作原理可以简单描述为：通过改变涡轮增压器进气流量的通路，控制涡轮增压器的工作状态。
当涡轮增压器旁通阀关闭时，进气流量完全通过涡轮增压器，增压器可以正常工作；而当旁通阀打开时，部分进气流量绕过涡轮增压器，不经过增压器的压缩作用，直接进入发动机。
涡轮增压器旁通阀通常由电磁阀控制。
当电磁阀关闭时，旁通阀关闭，进气流量全部经过涡轮增压器。
而当电磁阀打开时，旁通阀打开，部分进气流量绕过涡轮增压器，直接进入发动机。
电磁阀的开启和关闭是由发动机控制单元(ECU)根据发动机负荷和转速等参数进行控制的。
涡轮增压器旁通阀的工作原理是基于负荷需求的。
在低负荷运行时，发动机需要较少的进气量，此时打开旁通阀，部分空气绕过涡轮增压器，直接进入发动机，以减少涡轮增压器的转速，降低增压器的工作负荷。
这样可以提高发动机的燃烧效率，减少能量损失，提高燃油经济性。
在高负荷运行时，发动机需要更多的进气量来提供足够的动力。
此时关闭旁通阀，使进气流量全部通过涡轮增压器，增加压缩比，提高进气密度，增加燃烧室内的氧气含量，从而提高发动机的输出功率。
涡轮增压器旁通阀的工作原理还与涡轮增压器的转速有关。
当涡轮增压器转速较低时，压气机的压缩效率较低，此时打开旁通阀，部分空气绕过涡轮增压器，减少涡轮增压器的工作负荷。
而当涡轮增压器转速较高时，压气机的压缩效率较高，此时关闭旁通阀，进气流量全部通过涡轮增压器，以提高增压效果。
这样可以使涡轮增压器在不同工况下保持较高的效率，提高发动机的综合性能。
涡轮增压器旁通阀通过调节涡轮增压器进气流量的通路，实现对涡轮增压器工作状态的控制。
在低负荷运行时，打开旁通阀，部分进气流量绕过涡轮增压器，降低增压器的工作负荷，提高燃油经济性；而在高负荷运行时，关闭旁通阀，使进气流量全部通过涡轮增压器，增加压缩比，提高发动机输出功率。
汽车涡轮增压器工作原理
汽车涡轮增压器工作原理汽车涡轮增压器是现代化汽车引擎的重要组成部分，它可以在提高发动机动力的同时，实现更好的燃油经济性。
一、涡轮增压器的定义涡轮增压器是通过利用发动机废气的流动能量来压缩进气空气，以提高发动机进气效率，并改进发动机性能。
二、涡轮增压器的工作原理涡轮增压器由两个主要部分组成，即压气机和涡轮。
压气机通过对空气进行压缩来提高发动机进气质量。
同时，通过将废气引导到涡轮上，涡轮就可以自转并带动压气机使其运作。
具体的工作原理为：发动机的排气管末端连接着涡轮的进气口，发动机排出的废气流动到涡轮上，从而使得涡轮叶轮转动。
涡轮连接着压气机，压气机内会产生高压气体将压缩进气空气送入发动机中。
随着发动机运转，废气数量增加，涡轮叶轮也随之加速，形成正向反馈循环，最终实现提高发动机的输出功率。
三、涡轮增压器的型号涡轮增压器的种类非常多，根据不同要求和流量范围，可以分为两种类型：1.容积式涡轮增压器（VGT）。
容积式涡轮增压器是能够通过变化导流口的大小和方向来改变排气流量的。
通过这种方式，就能够确保涡轮叶轮在瞬间加速来满足更高的压缩需求。
容积式涡轮增压器的主要优点是提高了发动机的响应性能和流量特性。
2.固定几何涡轮增压器（FHT）。
固定几何涡轮增压器是一种非调节的增压系统，其涡轮叶轮和导流口尺寸都是固定的。
这种增压器在低转速下表现良好，但高速时效率则逐渐降低。
四、结论总的来说，涡轮增压器是一种同样适用于汽油和柴油发动机的高效增压系统。
涡轮增压器能够让发动机在低转速下表现更好，提高发动机的输出功率，并且通过减少引擎负载来增加燃油经济性。
涡轮增压器已经成为现代化汽车中必不可少的部件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
涡轮增压器工作原理
1.排气气流驱动涡轮转子：涡轮增压器安装在发动机排气歧管中，利用废气流经涡轮转子时的动能，驱动涡轮转子高速旋转。
2.涡轮转子带动压气机旋转：涡轮转子与压气机通过一根轴相连，当涡轮转子高速旋转时，通过轴将动力传递给压气机，使其开始旋转。
3.压气机压缩空气：随着压气机的旋转，它将大量的新鲜空气吸入，并将其压缩至更高的压力。
压气机由多个推力葉片组成，葉片被压力差驱动，使空气在葉片间产生离心压缩。
4.增压空气进入气缸：经过压缩的空气通过增压器的出口进入气缸，增加了气缸内空气的密度和压力。
这使得每次进气冲程所吸入的氧气分子数量增加，有利于更完全的燃烧。
5.更大的燃烧效果：由于涡轮增压器提供了更高的进气压力，气缸内的燃烧更为充分，使可燃混合物的热值得到充分释放，从而提供了更大的输出功率。
总结起来，涡轮增压器利用废气能量来驱动涡轮转子，通过轴将动力传递给压气机，使其将新鲜空气压缩并送入气缸，从而提高了燃烧效率和输出功率。
涡轮增压器的工作能力受到废气能量、涡轮与压气机设计参数等因素的影响。
在汽车工业中，涡轮增压器被广泛应用于实现高功率输出和动力调校。
