常见电路故障判断

家庭电路常见故障及现象

家庭电路常见故障及现象包括：

1.跳闸/断电：电路中的保险丝或断路器可能会跳闸或断电，导致电路失去供电。

2.短路：电路中的两条导线直接接触，导致电流直接流过而绕过负载，电路会短路并跳闸。

3.过载：当电路上的电器负载超过电路容量时，电路可能会过载并跳闸。

4.接地故障：电路中的导线与设备的接地之间出现故障，可能导致电流不通过预定的路径，引起漏电或电击。

5.漏电：电路中的电流通过无绝缘或部分绝缘的导线直接流入地面，导致漏电，并可能触发漏电保护器跳闸。

6.电压波动：电路中的电压可能会突然上升或下降，导致电器设备无法正常工作或损坏。

7.设备故障：电路中的电器设备可能因为老化、短路或故障而无法正常工作，导致电路中断。

8.线路断裂：电路中的导线可能会因为老化、损坏或外力作用而断裂，导致电流无法正常流通，使电路中断。

如何进行电路的故障检测和排除

电路故障检测和排除方法

电路故障是电子设备中常见的问题之一，它可能导致设备的故障、损坏甚至火灾等严重后果。因此，及时发现和解决电路故障至关重要。本文将介绍几种常用的电路故障检测和排除方法，帮助您更好地解决电路故障问题。

一、外观检查与常见故障排除

1. 外观检查：首先检查电路外观，查看是否存在烧焦、变形、气味异味等异常情况，这些往往是电路故障的明显迹象。

2. 异常灯光指示：许多电子设备的控制面板上配备了指示灯，通过观察指示灯的亮灭状况，可以初步判断故障原因。

二、工具和设备的应用

1. 万用表检测：将万用表调整到适当的量程和测试模式，逐个测量电路中的元件，例如电阻、电压和电流等。与正常数值对比，可以确定是否存在故障。

2. 示波器应用：示波器可用于显示电路中的信号波形，通过观察信号的幅值、频率和时序，可以判断电路部件是否正常工作。

三、电路元件的排查与替换

1. 初步排查：根据故障现象与电路结构，初步判断可能存在故障的元件。可以从易检查和更易发生故障的元件开始排查。 2. 替换元件：将怀疑出问题的元件进行替换，如果故障排除，则说明原来的元件存在问题。

四、逐步缩小范围排除故障

1. 分段排查：将电路分为若干个小段，通过分段检测可以缩小故障范围，最终确定故障所在的电路部分。

2. 逐步排除：在确定故障位置后，逐步检查故障部分的各个元件，直到找到具体故障元件。

五、短路和接地故障排除

1. 短路排查：使用短路探测器或者断路器等工具，逐个分段检测电路中是否存在短路现象。

2. 接地排查：通过绝缘电阻测试和地线连接测试，确定是否存在接地问题，并及时修复。

六、故障记录和总结

1. 记录问题：在故障排除过程中，及时记录故障点、排查过程和解决方法，方便后续的总结和参考。

2. 经验总结：根据多次故障排除经验，总结出一些规律和经验，使得日后的电路故障排查更加高效准确。

综上所述，电路故障检测和排除需要结合外观检查、工具与设备应用、元件排查替换、逐步缩小范围排除、短路和接地故障排除等多种方法，以保证电路的正常运行。同时，故障记录和总结也是不可忽视的步骤，有助于提高故障排除的效率和准确性。希望以上方法对您解决电路故障问题有所帮助。

家庭线路常见故障电路问题检修及注意事项

家庭线路常见故障有哪些

断路（开路）

故障原因：

可能是灯丝断了、电线接头断开了、灯座、开关、拉线盒开路、熔丝熔断或进户线开路等。

解决方法：

1、先用测电笔检查总闸刀开关处，如有电，再用校火灯头（一盏好的白炽灯，在灯座上引出两根线就成为校火灯头）并联在闸刀开关下的两个接线柱上，如灯亮，说明进户线正常（如灯不亮，说明进户线开路，只需要修复进户线即可）；

2、再用测电笔检查各个支路中的火线，如氖管不发光，表明这个支路中的火线开路，应修复接通火线；如各个支路中用测电笔时氖管都发光，则再用校火灯头分别接到各个支路中检查，发觉哪个支路的灯不亮，就表明这个支路的零线开路了，需修复这个支路的零线。

3、排出方法，线路检修，顺藤摸瓜，线路接头处、开关、插座、灯具的端子压接处、通过敲打找到断点，除去虚连打火氧化层，从新接驳好，多层绝缘胶布处理，正常使用。

短路

故障原因：

如接在灯座内两个接线柱的火线和零线相碰、插座或插头内两根接线相碰等。

解决方法： 1、打开配电箱，拆卸下负载端，用电阻档分别测量火线对地阻值、零线对地阻值。

2、测量阻值无反应，说明阻值无穷大，线路完好；如电阻档位有反应，说明线路绝缘有损坏。

3、建议客户换线、要么只能做零线使用不能再连续做火线使用。

4、短路也多发生在灯具电子元器件、各种配件电路板上，在电阻档无法测量的情况下，只有通过渐渐送电的方式，找到故障点再分拆排查。

过载

故障原因：

电路中用电器的总功率过大或单个用电器的功率过大，产生的现象和后果好像短路。

解决方法：

1、手动复位：需要按下复位按钮；

2、自动复位：过载去除，等一会儿，它冷却后自动恢复正常。

漏电

故障原因：

多发生在天气湿度大的下雨天，线路里湿气大有水分。

解决方法：

1、首先断开跳闸的漏保，拔掉这一线路上全部电器，将跳闸的漏保下口的两根线拆下，把红色检测棒夹在刚刚拆下的火线上，黑色检测棒夹在地排上，摇动手柄开始测量。 2、假如读数小于0.5兆欧，则证明这根线有漏电；无论刚刚测量的那根线有没有故障，用同样的方法测一下零线；两组数据中，读数小于0.5兆欧的，均有漏电，需要更换电线。

初中物理电路故障分析常见情况(串并联)

一、短路、断路和开路

1、短路：（1）电源短路：指导线不经过用电器而直接接到了电源的两极上。会导致电路中电流过大而烧坏电源。

（2）用电器短路：指串联的多个用电器中的一个或多个（当然不是全部）在电路中不起作用，这种情况是由于接线的原因或者电路发生故障引起的。（一般不会造成较大的破坏。）

2、断路：从电源的正极到负极，有且只有一条通路，若在某出断开，整个电路就成为断路。可能是由于接触问题或者电流过大把用电器烧毁引起的。

3、开路：一般情况下等同于断路。就是负载断开或者电路断开出现一个端口，一般是电路的干路没有连接电源正负极，也有可能是导线断了，或者是干路串联了电压表等特大电阻的元件。

二、电路故障分析

（一）针对串联电路中的断路故障

方法1：将完好的用电器与被测电路并联。若用电器正常工作，说明被测电路上发生断路；若用电器不能工作，说明未测的电路上发生断路。

方法2：用导线与被测电路并联。若未测电路正常工作，说明被测电路上发生断路；若未测电路不能工作，说明未测电路上发生断路。

（二）利用电流表的示数变化判断电路故障

1．对于电路中原有电流表的示数变化情况分析。

（1）示数增大，说明电路（或支路）中部分用电器被短路（若所有用电器都被短路，则电流表烧毁）。

（2）示数减小，说明电路（或支路）中发生断路。

2．（针对串联电路）将电流表与被测电路并联分析。

（1）有示数，说明被测电路上发生断路。（2）无示数，说明：未测电路上发生断路。

（三）利用电压表的示数变化判断电路故障

1．对于电路中原有电压表的示数变化情况分析。

（1）示数增大，说明未与电压表并联的用电器被短路。

（2）示数减小，说明：与电压表并联的被测电路上发生短路或电压表与电源正负极间发生断路。

2．将电压表与被测电路并联分析。

（1）有示数，说明：电压表与电源正负极间是通路的。

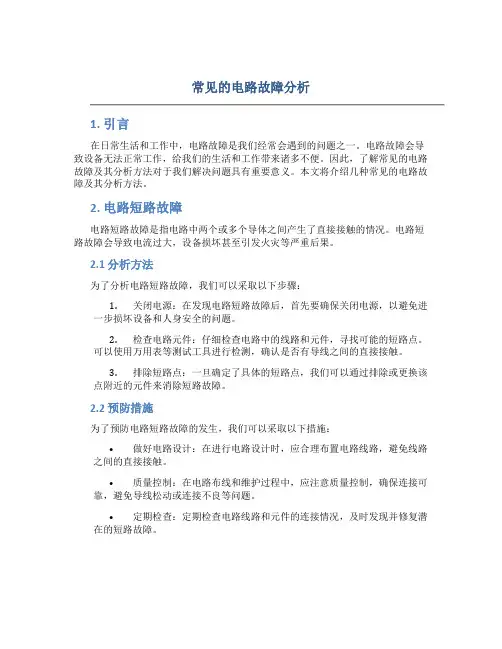

常见的电路故障分析

1. 引言

在日常生活和工作中，电路故障是我们经常会遇到的问题之一。电路故障会导致设备无法正常工作，给我们的生活和工作带来诸多不便。因此，了解常见的电路故障及其分析方法对于我们解决问题具有重要意义。本文将介绍几种常见的电路故障及其分析方法。

2. 电路短路故障

电路短路故障是指电路中两个或多个导体之间产生了直接接触的情况。电路短路故障会导致电流过大，设备损坏甚至引发火灾等严重后果。

2.1 分析方法

为了分析电路短路故障，我们可以采取以下步骤：

1. 关闭电源：在发现电路短路故障后，首先要确保关闭电源，以避免进一步损坏设备和人身安全的问题。

2. 检查电路元件：仔细检查电路中的线路和元件，寻找可能的短路点。可以使用万用表等测试工具进行检测，确认是否有导线之间的直接接触。

3. 排除短路点：一旦确定了具体的短路点，我们可以通过排除或更换该点附近的元件来消除短路故障。

2.2 预防措施

为了预防电路短路故障的发生，我们可以采取以下措施：

• 做好电路设计：在进行电路设计时，应合理布置电路线路，避免线路之间的直接接触。

• 质量控制：在电路布线和维护过程中，应注意质量控制，确保连接可靠，避免导线松动或连接不良等问题。

• 定期检查：定期检查电路线路和元件的连接情况，及时发现并修复潜在的短路故障。 3. 电路开路故障

电路开路故障是指电路中某个环节断开或失效的情况。电路开路故障会导致电流无法正常流动，从而导致设备无法正常工作。

3.1 分析方法

下面是分析电路开路故障的一般步骤：

1. 检查电源：首先，我们需要检查供电是否正常，确保电源没有问题。

2. 检查开关：检查电路中的开关，确认是否存在失效的开关导致电路无法闭合。

3. 检查连接：仔细检查电路中各个元件的连接，确保连接完好，没有断开的情况。

4. 使用测试工具：可以使用万用表等测试工具，对电路的不同部分进行测试，找出故障所在。

初中物理常见电路故障类型及原因分析

电路故障是指在电流通路中出现的异常状况，导致电路无法正常工作的情况。下面将介绍一些初中物理常见的电路故障类型及其原因分析。

1.电源故障

电源故障是电路中最常见的问题之一、常见的电源故障包括电源漏电、电源短路、电源电压不稳定等。电源漏电是指电源线与外界产生了电气接触，导致电流通过地线回路流失，通常是由于电源线绝缘劣化或者电插座接触不良造成的。电源短路是指电源内部的元件出现短路，导致电流异常增大，通常是由于元件老化、烧坏或外部短路导致的。电源电压不稳定则可能由于电压调节器故障、电源线接触不良等原因引起。

2.连接线故障

连接线故障通常包括接触不良、接线松动或断开。接触不良是指连接线与元件之间接触不紧密，导致电流无法正常通过；接线松动则是指连接线没有牢固固定，导致电流无法稳定流过；断开是指连接线被切断，导致电流无法流通。这些故障通常是由于接线不牢固、线材老化或者线路长期使用产生疲劳断裂等原因造成的。

3.开关故障

开关故障是指电路中的开关无法正常切换或控制电路的通断。开关故障通常是由于接触不良、设备老化、开关按钮坏掉等原因引起的。例如，开关无法开关时，可能是开关接触不良导致的；开关处于半开状态时，可能是按钮弹簧失效或磨损导致的。此外，过载操作、频繁开关也可能导致开关损坏。 4.元件故障

电路中的元件故障通常包括电容器漏电、电阻变化、二极管烧坏等。电容器漏电是指电容器绝缘损坏，导致电容无法储存电荷；电阻变化是指电阻值变化，使电路的阻抗发生改变；二极管烧坏是指二极管内部的PN结被烧毁。这些故障通常是由于元件老化、外界过电压、过电流等原因引起的。

5.短路故障

短路故障是电路中最常见的故障类型之一、短路故障是指电路中的两个或多个节点之间接触，导致电流绕过电路的正常路径而直接流过接触部位。短路故障通常是由于导线绝缘损坏、元件短路、电路设计错误等原因引起的。短路故障会导致电路电流急剧增大，造成线路过载、设备烧毁甚至火灾等严重后果。

电路中的故障诊断电路故障与故障排除的方法

电路中的故障诊断与故障排除的方法

电路故障是电子设备在使用和维护过程中常见的问题之一。及时准确地诊断和排除电路故障，对于确保电子设备的正常工作至关重要。本文将介绍电路中的故障诊断和故障排除的方法。

一、故障诊断

在故障排除之前，我们首先需要准确定位电路中的故障点。故障诊断是找出电路中出现问题的部分，明确故障的原因。下面是一些常用的故障诊断方法：

1. 检查电路连接：检查电路中连接的插头、插座、接线端子等，确保连接牢固并无松动。

2. 检查电路元件：检查电路中的电阻、电容、电感等元件，确保它们没有损坏或变形。可以使用万用表或示波器等测试工具进行测量。

3. 观察电路指示灯或显示屏：观察电路中的指示灯或显示屏上是否出现异常，比如闪烁、无法显示等，从而判断可能的故障点。

4. 使用电路测试仪器：使用专业的电路测试仪器，如频谱分析仪、网络分析仪等，对电路进行全面而深入的测试，以帮助确定故障点。

二、故障排除一旦确定了电路中的故障点，我们就需要进行故障排除，修复和恢复电路的正常工作。下面是一些常用的故障排除方法：

1. 更换损坏的元件：对于损坏的电阻、电容、电感等元件，需要将其更换为新的元件，确保其质量可靠。

2. 清洁和修复插头、插座：如果发现连接插头和插座存在脏污或氧化的情况，可以使用清洁剂或研磨纸进行清洁和修复。

3. 检查电源供应：电路故障有时与电源供应有关，可以检查电源线路、电源适配器等，保证电源供应的稳定和正常。

4. 重新焊接电路元件：如果发现焊点失效或松动，可以使用焊接工具重新焊接电路元件，确保连接牢固可靠。

5. 进行电路复位：对于某些数字电路或控制电路，可以尝试进行复位操作，将电路恢复到初始状态，以解决由于暂时性故障引起的问题。

总结：

电路中的故障诊断和故障排除需要耐心和技巧。正确的方法和工具使得您能够准确地定位故障点，并采取相应的措施进行排除。当然，对于复杂电路或故障较难定位的情况，需要请教专业人员的帮助。希望本文对您了解电路中的故障诊断和故障排除方法有所帮助。

判断电路故障的五种方法

朋友们，你们有没有遇到过那种按下开关，灯却像被施了魔法似的，忽明忽暗，或者干脆就不亮的情况？别急，今天我要给你们介绍五种对付电路小故障的“神操作”，保证让你轻松变身家庭电路维修大师！

咱们得学会“听声辨器”。想象一下，你正站在一片寂静的夜空下，突然，远处传来一阵“嘀嗒嘀嗒”的声音，就像有人在耳边轻轻敲着鼓。这时候，你得赶紧打开家里的电器检查一下，是不是某个小零件在跳“华尔兹”呢？记住，“耳聪目明”是解决问题的第一步哦！

接下来，咱们来点“火眼金睛”。想象一下，你面前有一堆电线和插头，它们就像一群调皮的小精灵，你一靠近，它们就躲闪、跳跃。这时候，你需要一双“慧眼”，能迅速识别出哪根线断了、哪个插座有问题。别担心，只要用心观察，再配上一点点“火眼金睛”（也就是经验啦），这些小问题就能轻松搞定！

再来说说“巧妇难为无米之炊”。如果前面的方法都不管用，那可能是时候“借力使力”了。比如，你可以找一根铁丝或者电线，像魔术师一样，把断掉的部分巧妙地接上。记住，“化腐朽为神奇”的关键在于，你得找到合适的工具和材料。

然后，咱们可以来点“心灵手巧”。如果你觉得自己动手能力有限，那就试试“求助于人”。比如，找邻居帮忙看看电视，或者请个电工上门检查一下。有时候，一个小小的“心灵手巧”就能解决问题。

别忘了“防患未然”。每次检查完电器后，记得给它们穿上“保护衣”——也就是地线。这样，即使家里来了个小“短路”，也能保证全家人的安全。

朋友们，以上就是我给大家准备的五种对付电路小故障的“魔法”方法。希望你们都能成为家里的电路维修大师，让生活变得更加美好！

电路故障口诀对联

电路故障口诀

一.常见电路故障有两种，一个是短路，一个是断路。

用电压表测断路，哪里有示数哪里断路。用导线测断路，哪里灯亮了哪里断路。用电流表测短路，哪里有示数哪里短路。

二.简单故障：

1.电源发热必然发生电源短路。

2.串联电路中若某部分用电器不能工作，那么这部分必然发生了短路。

3.并联电路中的故障大多直接利用并联电路特点就可分析得出。

电路故障判断方法：

1.通过电流表判断短路或断路

若电流表有示数，则短路；

若电流表无示数，则断路。

2.再通过电压表电流表情况判断是哪个用电器故障

当电压表与电流表一个有示数，一个无示数，则电压表所测用电器故障；当电压表与电流表两个都无示数或都有示数，则另一个非电压表所测用电器故障。

实验中常见的电路故障分析与排除

通过实验，我们可以验证电路设计的准确性和有效性。然而，在实验过程中，我们常常会遇到各种电路故障，这给实验带来了不小的困扰。因此，本文将从常见的电路故障分析与排除两个方面进行介绍，希望能为大家提供一些参考。

一、电路故障分析

1. 电源问题

电源是电路正常运行的基础，如果电路无法正常工作，首先要检查电源是否有问题。常见的电源问题包括电压输出不稳定、电流输出不足等。通过使用万用表测量电源的输出情况，我们可以初步判断电源是否存在故障。

2. 元件问题

元件是电路中最基本的构成单元，如果元件损坏或安装错误，将导致整个电路无法正常工作。例如，电阻值超出范围、电容短路、二极管极性接反等，都是常见的元件问题。通过仔细检查和更换可能存在问题的元件，我们可以逐一排除故障，并找到出现问题的元件。

3. 连接问题

电路的连接是电信号传输的桥梁，如果连接不正确或接触不良，将导致电路无法正常工作。常见的问题包括接线错误、插头松动等。因此，在排查故障时，我们应仔细检查电路的连接情况，并确保每个连接点都牢固可靠。

二、电路故障排除

1. 故障定位

当电路无法正常工作时，我们需要确定故障出现在哪个部分，即进行故障定位。通过分析电路的原理图和工作原理，我们可以初步确定故障的可能位置。例如，如果是信号处理部分出现问题，我们可能需要检查放大器和滤波器等元器件；如果是信号输入输出部分出现问题，我们可能需要检查传感器和显示器等元器件。

2. 测试与验证

故障排除过程中，测试与验证是一个非常关键的环节。我们可以使用测试仪器进行电路元件的检测，如使用示波器观察信号波形、使用信号源发出特定信号进行验证等。通过这些测试与验证，我们可以更加准确地找到故障点，并进行修复。

3. 逐步排除

在排除故障时，我们应采用逐步排除的方法。即，从整体到局部，从简单到复杂。首先检查整个电路的基本情况，包括电源、元件和连接；然后逐渐缩小范围，逐个部分排查，直到定位到具体故障点。此外，需要注意的是，每次排除故障后，都应进行验证，以确保故障已被完全排除。
