人教版八年级物理上册第四章 光现象 光学作图专题练习(无答案)
光学作图专题
光直线传播作图
1．如图所示，小华站在路灯下，请画出小华在地面上
形成影子的光路，并标出影子的范围。(保留作图痕迹)
2.“坐井观天，所见甚小”，请在图中用光路图作出井底之蛙“观天”的最大范围(用
斜线标出)．
3.如图所示，小孔前有一物体AB，请画出AB在光屏MN上所成的像A´B´的光路图。
二、光的反射作图
1．一条光线斜射在平面镜上，如图所示，请画出反射光线并标出反射角大小．
2．如图所示，有束入射光线AO经平面镜反射后沿OB的方向射出，请作出平
面镜的位置．
3.如图所示,护林员利用一块平面镜使此时的太阳光水平射向山洞中P点,请你通过
作图标出平面镜的位置,并标出反射角的度数。
三、平面镜成像作图
1．如图所示AB、CD是某一点光源S发出的两条入射光线，请画出它们的反射
光线，标出点光源的位置，并完成光路图．
2．根据平面镜成像特点，在图中画出物体AB在平面镜MN中所成的像A′B′
.
3.物体AB放在平面镜前，AB的像．
4、如图所示，S′是发光点S在平面镜中所成的像。请在图中画出另一条入射光线
和它的反射光线
四、光的折射作图
1．如图所示，一束光线从空气斜射到水面时发生
反射和折射，OB为反射光线，请作出入射光线、法线
和大致的折射光线．
2．一束光线AO以与水面成30°的角斜射到水面．试在图中画出光线AO经过
水面后的光路图．
3．如图所示，入射光线从半圆形玻璃射向空气，在玻璃和空气的界面同时发
生了反射和折射，请分别画出反射光线和折射光线(大概位置)．
4. 作出图中平行于三棱镜底部的入射光线经过两次折射后的大致方向。
空气
水
空气
酒精
水
晶
空
气
5. 画出图中对应的折射光线或入射光线的大致方向。

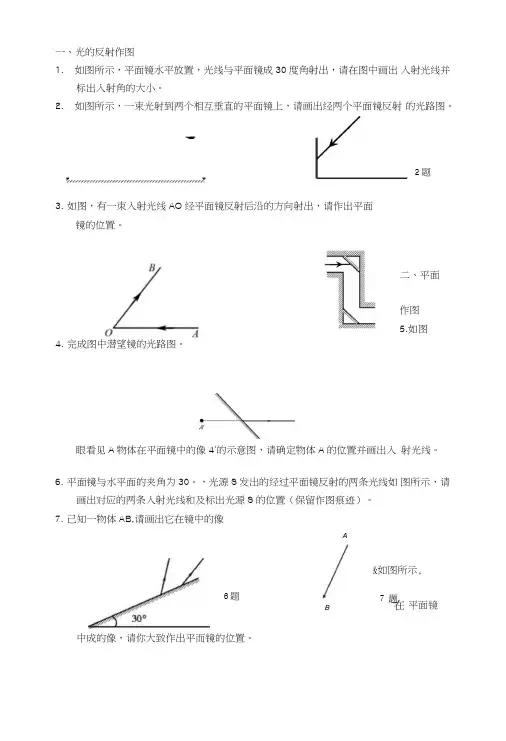

人教版八年级物理第四章《光现象》作图练习.doc
&如图所示,一、光的反射作图1. 如图所示，平面镜水平放置，光线与平面镜成30度角射出，请在图中画出 入射光线并标出入射角的大小。
2. 如图所示，一束光射到两个相互垂直的平面镜上，请画出经两个平面镜反射 的光路图。
3. 如图，有一朿入射光线AO 经平面镜反射后沿的方向射出，请作出平面镜的位置。
4. 完成图中潜望镜的光路图。
眼看见A 物体在平面镜中的像4'的示意图，请确定物体A 的位置并画出入 射光线。
6. 平面镜与水平面的夹角为30。
，光源S 发出的经过平面镜反射的两条光线如 图所示，请画出对应的两条入射光线和及标出光源S 的位置（保留作图痕迹）。
7. 己知一物体AB,请画出它在镜中的像二、平面作图5.如图2题6题中成的像，请你大致作出平而镜的位置。
AB7平面镜A r9.只给你三角尺，请你在图中画出点光源S在平面镜中所成的像S，和S发出的经镜面反射且过P点的光线。
10.请在图中画出一条眼睛能看到蜡烛S点的像£的光路图。
11.图屮，两条光线是由同一点光源S发出经平面镜反射后形成的，请完成光路图，并确定光源S的位置。
三、光的折射作图14一束光线斜射向水面，如图所示，请画出反射光线和折射光线。
15如图所示，某同学在A 点观察到水中的点光源S 所成的像处于B 点位置，请 画出由S 点发出的光经过A 点的光路图。
16小丽同学在牛日那天收到一个水晶球礼物，透过水晶球可以看到对侧球面上A 点的图案，眼睛及A 点的位置如图所示，请你画岀她看到A 点的光路图。
（注 意：球面上任一点的法线都经过球心）17如图所示为一半圆形玻璃砖，一束光线从空气中斜射到圆心O 处，请你画出 光线穿过玻璃砖进入空气的光路图。
（作图吋需标出法线）18将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示, 请画出这朿光线在水中行进最后射出水面的光路图。
19如图（1）所示，在南美原始森林的河流里有i 种射水鱼，它在水中看到水面 上方的树枝上停留的昆虫等猎物后，便向猎物射水，使猎物落在水而上后进行 捕杀，喷射出的水在空中呈抛物线形状，关于这个情景，请你在图（2）中作出 光路图表示：猎物P 反射的光线是如何进入鱼的眼睛E 的。
2020年秋季人教版八年级物理上册第四章专题训练光现象作图
第四章专题训练光现象作图1．如图所示，不透明的容器内装有水，为了使从A点发出的光照亮水面上的B点，可以在C点安装一块平面镜．请把安装在C点的平面镜画出来并完成光路图，同时大致画出这束光进入水中的折射光线．2．如图所示，在平静的湖边上方有一盏路灯，潜水员在水下E处看到了路灯的像。
图中A、B两点其中一点是路灯的发光点，另一点是路灯的像点。
请你区分发光点、像点，在图中画出水下E处的潜水员看到路灯的光路图。
3．如图所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的墙，请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图．4．如图所示是一种称为“角反射器” 的光学装置, 有一束激光沿a、b方向入射到平面镜S1上。
试在图中作出经平面镜S1、S2反射后的光路（保留必要的作图痕迹）。
5．根据光的反射定律在图中用光路作图的方法画出点光源A发出的光经过平面镜反射后照亮墙面M的范围．(请保留作图痕迹)6．如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜（保留作图痕迹）。
7．如图所示，一束光水平射入潜望镜镜口后，通过潜望镜进入小明的眼睛。
请画出光的传播路径。
8．(聊城中考)如图所示，画出物体AB在平面镜中的像A′B′。
9．(连云港中考)如图所示，小明在房间的A点通过平面镜看到了坐在客厅沙发上B点的爸爸，请画出此现象的光路图。
10．(盐城中考)在如图碗中加满水后刚好看到硬币右边缘，画出恰好看到右边缘的一条光路。
11．如图，水面下的潜水者眼睛在E处，他观察空中的小鸟S，看起来小鸟在S′处，画出一条光线表示成像原理。
12．如图所示，一束光射向玻璃三棱镜并穿过三棱镜，请画出这束光进入三棱镜和离开三棱镜后的光线(画出法线)。
13．如图所示是一条光线从透明玻璃砖的一面垂直入射的光路，玻璃砖的截面为等腰三角形，顶角为120°。
请结合几何知识画出这条光线经玻璃砖从另外两个面射出的光路图。
人教版八年级物理上光学作图专题(4套试题)
人教版八年级物理上光学作图专题（4套试题）01专题概述)光现象的作图主要包括利用光的反射规律作图、利用光的折射规律作图和平面镜成像的作图．方法技巧：(1)利用光的反射规律作图：①确定(反)入射点；②根据法线与反射面垂直，作出法线，用虚线表示；③根据反射角等于入射角，画出入射光线或反射光线．(2)关于平面镜成像的作图：①从光点引出两条光线，射到平面镜上；②作两条入射光线的法线；③根据反射定律，反射角等于入射角，作反射光线；④作反射光线的反向延.像与物连线跟镜面垂到；③画出像线，最后确定出折射角大还是入射角大，进而画出对应的光线．02专题训练类型1光的反射作图1．(上海中考)在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角的度数．第1题图第2题图2．(自贡中考)如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标出反射角的度数．3．潜望镜中两块平面镜平行放置且与水平方向成45°夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路．第3题图第4题图4．小明和小红坐在教室内两个相距不远的座位上，一束阳光照射到教室的一个玻璃窗上，小明说玻璃窗很刺眼，小红却说没感觉到．你认为这种情况可能吗？(请作图说明)类型2平面镜成像作图5．(威海中考)如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜(保留作图痕迹)．第5题图第6题图6．(崇左中考)如图所示，AB、CD是发光点S发出经平面镜反射后的两条光线，请在图中画出光路，确定发光点S的位置和它经平面镜所成的像S′.7．如图所示，O′是O在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB在该平面镜中的像．第7题图第8题图8．(茂名中考)画出图中人眼通过平面镜M看到桌底下球的光路．类型3光的折射作图9．(大连中考)如图所示，一束光从空气斜射到水面上，请画出折射光线．第9题图第10题图10．潭清疑水浅，安全记心间．如图，A是水池底某点，请大致作出光线AO的折射光线以及人从岸上看到A 的像A′.类型4综合提升11．(丹东中考)如图所示，在平静的湖边有一盏路灯标记为S，潜水爱好者在水下E处看到路灯的像为S′.请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A.第11题图第12题图12．(河南中考)如图所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的墙．请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图．13．(锦州中考)如图所示，水面上方有一发光点A1，水中另有一发光点A2.人在空气中看到A2在水中的位置就是A1在水中的像A的位置，请画出：(1)A1发出的光经水面反射进入人眼的光路图；(2)A2发出的光进入人眼的光路图．第13题图第14题图14．(贵阳中考)用如图甲所示的装置探究光的折射规律时，小晖用激光笔将光从空气斜射入水中，他在光屏上记录下如图乙所示的三条光线，为了便于研究，他还需要再画两条线，请你帮他完成．参考答案小专题(二) 光学作图1. 2. 3. 4. 5.6.或7.8.9.10.11.12.13.14.光现象复习专题训练1.下列现象中，由于光的折射形成的是（B）A．小孩在平面镜中的像B．水中的筷子向上翘C．山羊的影子D．白鹭在水中的倒影2.下列图片中的物理现象与所对应的物理知识相符的是（C）A．手影游戏﹣﹣光的色散B．小孔成像﹣﹣光的折射C．照镜子﹣﹣光的反射D．鱼在哪里﹣﹣光沿直线传播3.下列属于光的折射现象的是（B）A．坐井观天，所见甚小B．从鱼缸侧面看鱼，发现鱼会变大C．“猪八戒”照镜子，里外不是人D．漫步在巴河的滨江大道，看到岸边垂柳在水中的倒影4.下列现象中，属于光的折射现象的是（D）A．小孔成像B．晴天看见“白云在水中飘动”C．奇妙的光纤D．近视的同学戴上眼镜后能看清物体了5.太阳光通过树叶间的空隙照射在地面上形成圆形光斑，这是因为光的（A）A．直线传播B．反射C．折射D．色散6.有关光现象，以下说法正确的是（D）A．阳光透过树叶间的缝隙射到地面上，形成的光斑是倒立的虚像B．游泳池注水后，看上去好像变浅了是由于光的反射形成的C．在平静的湖面上可以看到蓝天白云是由于光的折射形成的D．太阳光经过三棱镜后可以产生彩色光带是光的色散现象7.炎热的夏天，树荫下比太阳下要凉快得多，人们总喜欢在树荫下乘凉．树荫的形成是由于（C）A．光的折射B．光的折射C．光的直线传播D．光的色散8.下列事例及现象中，由光的折射产生的是（B）A．小孔成像实验B．海市蜃楼C．在公路上急转弯处安装的“拐弯镜”能帮助司机提前知道弯道前方的情况D．城市里的一些高楼采用玻璃幕墙进行室外装潢，造成一定程度的“光污染”9.下列四种现象中，由光的直线传播形成的是（D）A．大象在水中的倒影B．太阳光经三棱镜后分解成各种色光C．钢勺在水面处“折断”D．墙上的手影10.如图所示的光现象中，可用光的反射原理解释的是（C）A．墙上手影“孔雀”B．水中“折笔”C．湖面“月影”D．树荫下“光斑”11.日晷仪是古代人们可用来计时的一种工具，通过观察直杆在太阳下的影子所在位置可知道时间，如图．日晷仪计时利用了光的（C）A．反射B．折射C．直线传播D．色散12.人站在平面镜前，当他向平面镜走近时，发生的现象是（A ）A．像不变，像到镜面的距离变小B．像不变，像到镜面的距离不变C．像变大，像到镜面的距离变大D．像变大，像到镜面的距离变小13.下列情景中，属于光的折射现象的是（C ）14.把微小放大以利于观察，这是物理学中一种重要的方法．如图是一种显示微小形变的装置．A为激光笔，B、C 是平面镜，P为台面，未放重物时，激光束反射在屏上的光斑为点D，当把重物N放在台面P上时，台面将发生微小形变，以下说法正确的是（C ）A．平面镜B上的入射角变小，光斑向D点的左侧移动B．平面镜B上的入射角变小，光斑向D点的右侧移动C．平面镜B上的入射角变大，光斑向D点的右侧移动D．平面镜B上的入射角变大，光斑向D点的左侧移动15.取一个大烧杯，里面充以烟雾，倒扣在桌上，用手电筒射出一平行光，要使射入杯中的光束发散，应在杯底放置的器材是（C ）A．平板玻璃B．平面镜C．凹透镜D．凸透镜16.如图所示为一倾斜的平面镜，当你走向平面镜时，下列描述符合事实的是（B ）A．镜中的像变大B．通过平面镜观察到的视野变大C．镜中的像将远离你D．像与你的连线与镜面不垂直17.下列有关光现象的说法正确的是（ C ）A．柳树在水中的倒影是光线折射形成的B．黑色物体能够反射黑光C．光线在电影银幕上发生的是漫反射D．影子是光反射形成的18.示的四种情景，属于光的反射现象的是（C）A．叉鱼B．手影C．看到地上的书D．凸透镜使光线会聚19.如图光现象中，由于光的折射而形成的是（ B ）20.示的四种光现象中，由于光的反射形成的是（C）A．手影B．小孔成像C．桥在水中的倒影D．直的花茎“错位”了21.如图所示为小孔成像的现象，其成像的原因是（ D ）A.光的反射B.光的折射C.光的色散D.光的直线传播22.图所示的现象中，属于光的色散现象的是（ D ）23.一束光从水中斜射入空气中时，发生了反射和折射现象．下列光路图能正确表示这一现象的是（ D ）A．B．C．D．24.晚上，小科在教室里通过窗玻璃看到自己的像，而且室内灯光越亮像就越清晰，下列对该像描述正确的是（ C ）A．所成的像是实像B．室外越亮像就越清晰C．像的形成原因是光的反射D．人越靠近窗玻璃像就越大25.如图所示，光在玻璃和空气的界面CD同时发生了反射和折射，以下说法正确的是（ C ）A．入射角为60°，界面右侧是空气B．折射角为45°，界面右侧是玻璃C．入射角为30°，界面左侧是空气D．折射角为45°，界面左侧是玻璃26.在探究树荫下光斑的综合实践活动中，为了研究孔的大小对光斑形状的影响，小华设计了四种开有不同形状孔的卡片甲，并用另一张卡片乙覆盖在甲上，如图所示。
八年级物理上册第四章光现象方法专题3光学作图习题课件新版新人教版
4.（攀枝花中考）小宇的妈妈喜欢在家中养花，为了使客厅里花盆中 的花茁壮成长，小宇想让室外太阳光照射到盆中花上的B处，如图 所示，请你在图中把光路补充完整并过A点画出放置的平面镜。
5 6 类型三 利用平面镜成像特点作图 7 8
5.（上海中考）根据平面镜成像特点，在如图中画出物体AB在平面镜 MN中所成的像A′B′。
（1）A1发出的光经水面反射进入人眼的光路图； （2）A2发出的光进入人眼的光路图。
18.（2018·河南）如图所示，一玻璃三棱镜的横截面为等腰直角三角形 ABC。一束红光平行于BC边从S点射入三棱镜，经AB面折射后，又 在BC面发生反射，然后恰好从P点折射后射出。请画出这个传播过 程的光路图。
1.光的反射作图中，已知入射光线、反射光线和反射面三个要素中的 两个，就可以利用光的反射规律画出第三个要素。
9 10 类型四 利用光的反射定律和平面镜成像特点综合作图
9.（广西中考）如图所示，AB、CD是发光点S发出经平面镜反射后的 两条光线，请在图中画出光路确定发光点S的位置和它经平面镜所 成的像S′。
10.如图所示，S′是S的像，SA是S发出的光线，试确定平面镜的位 置，并画出这条入射光线的反射光线。
16.（营口中考）如图所示，在水池里有一个点光源S，SP是它发出的 一条光线，在SP的传播方向上有一块平面镜，QM是SP经此平面 镜反射后的反射光线。请你画出平面镜的准确位置和光线QM进入 空气后的大致传播方向。
17.（锦州中考）如图所示，水面上方有一发光点A1，水中另有一发光点 A2，人在空气中看到A2在水中的位置就是A1在水中的像A的位置，请 画出：
11 类型五 利用光的折射特点作图 12 13
11.（2018·遵义）如图所示的是光从玻璃斜射入空气时入射光的光路 情况，请在图中画出该入射光线的折射光线的大致位置。

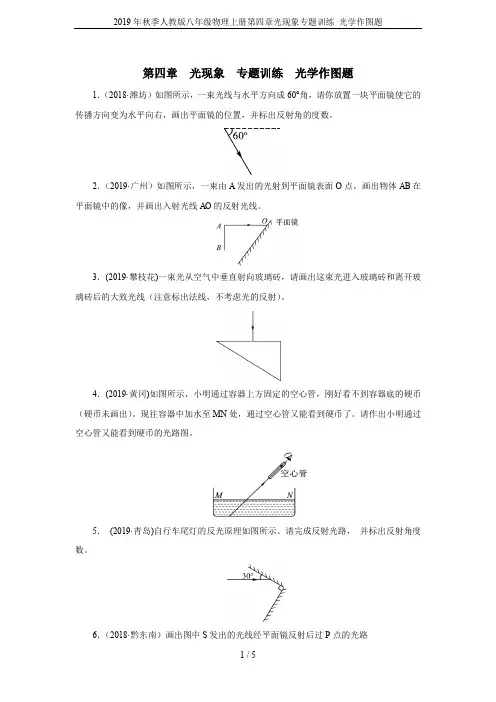

2019年秋季人教版八年级物理上册第四章光现象专题训练 光学作图题
第四章光现象专题训练光学作图题1．（2018·潍坊）如图所示，一束光线与水平方向成60°角，请你放置一块平面镜使它的传播方向变为水平向右，画出平面镜的位置，并标出反射角的度数。
2．（2019·广州）如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO的反射光线。
3．(2019·攀枝花)一束光从空气中垂直射向玻璃砖，请画出这束光进入玻璃砖和离开玻璃砖后的大致光线（注意标出法线，不考虑光的反射）。
4．(2019·黄冈)如图所示，小明通过容器上方固定的空心管，刚好看不到容器底的硬币（硬币未画出）。
现往容器中加水至MN处，通过空心管又能看到硬币了。
请作出小明通过空心管又能看到硬币的光路图。
5．(2019·青岛)自行车尾灯的反光原理如图所示。
请完成反射光路，并标出反射角度数。
6．（2018·黔东南）画出图中S发出的光线经平面镜反射后过P点的光路7．（2018·安徽）一棵小树生长在水塘中，图中用带箭头的线段AB表示小树露出水面的部分。
请在图中画出AB通过水面反射所成的像A＇B＇。
8．（2018·阜新）如图甲所示，检查视力的时候，视力表放在被测者头部的后上方，被测者识别对面墙上镜子里的像，请在乙图中画出人眼（A）看视力表（B）的光路图．9．（2018·赤峰）如图所示，画出小丑帽子顶点S发出的光线经平面镜反射后，进入小丑眼睛的光路图（画出进入一只眼睛的光线即可，保留作图痕迹）。
10．（2018·镇江）请根据平面镜成像特点作出物体AB在平面镜中所成的像。
11．（2018·黄冈）雨后晴朗的夜晚，为了不踩到地的积水，人们根据生活经验判断：迎着月光走，地上发亮的是水。
请在示意图中作图以证明此判断。
12．（2018·大连）如图所示，一束光从空气斜射入玻璃中，请画出反射光线和折射光线。
初中物理人教八年级上册第四章光现象光学作图题练习PPT
6、如图所示，光源S发出的一条光线射向 水面，在水面处发生反射和折射后，反射 光线经过A点，水中的折射光线经过P点。 请你作出入射光线、反射光线和折射光线 ，完成光路图。
7、如图所示，在暗室内有一个盛水的水槽， 水槽上方一激光束入射到平面镜（图中未画出 来）上的O点，光束经过平面镜反射后照射到 水槽中的B点。请画出平面镜并作出从O点传播 到B点的光路图。
8、将一平面镜斜放在装有水的水槽中， 有一束光线垂直射向水面，如图所示， 请画出这束光线在水中行进最后射出水 面的光路图。
