三相笼型异步电动机的降压起动控制电路(电气控制课件)
定子回路串电阻（电抗）启动
定子回路串电阻减压起动控制电路：
电动机起动时，在三相定子电路中串接电阻R，使电动 机定子绕组电压降低；待电动机转速接近额定转速时，再将 串接电阻短接，使电动机在额定电压下正常运行。
定子回路串电阻（电抗）启动
➢电气原理图 ➢工作原理
合上电源开关 按下按钮SB1 KM1、KT线圈通电
M串电阻降压启动，KT延时 KM2线圈通电，KM1、KT线
圈断电
M全压运行
L2 L3
QS
FU1
KM1
R
KM2
FR
M 3～
主电路
FR
SB2
SB1 KM1
KM2
KT KM2
KM1
KM1 KT KM2
控制电路
定子回路串电阻（电抗）启动
❖ 这种起动方式不受电动机联结方式的限制，设备简单。在机床控 制中，作点动调整控制的电动机，常用串接电阻减压起动方式来 限制起动电流。
❖ 起动电阻一般采用由电阻丝绕制的板式电阻或铸铁电阻，电阻功 率大，限流能力强，但由于起动过程中能量消耗较大，也常将电 阻改用电抗，但电抗价格高，成本大。
定子回路串电阻或电抗 器起动控制电路
课题引入：
为什么要进行降压起动？
课题引入：
降压启动的实质：
启动时减小加在定子绕组上的电压，以减小起动电流； 启动后再将电压恢复到额定值，电动机进入正常工作状态。
课题引入：
三相 笼型 异步 电动 机的 降压 起动 方法
星－三角降压起动 自耦变压器降压起动 定子回路串电阻或电抗器 软启动器降压起动

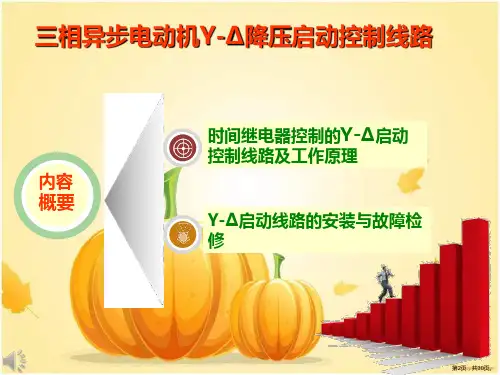

三相异步电动机Y降压启动控制线路课件
• 2、列举器材清单；
• 3、画原理图；
• 4、安装自检主电路。
第28页，共30页。
时间继电器自动控制的Y-Δ降压启动线路
课堂小结：
1.回答思考题，巩固对原理的理 解，强调重点。
2. 收 交 原 理 图 、 元 器 件 清 单 。 3.抽时间口述工作原理。
第29页，共30页。
三相异步电动机Y-△降压启动控制线路
查电路中有无漏接、错接和短接；接线 端的连接是否牢固。对主电路用万用表 的欧姆档对各连接点作通断检查 ， 检查 完毕，再接控制电路。
第26页，共30页。
电路检查--自检
时间继电器自动控制的Y-Δ降压启动线路
• 万用表打在R×1档，闭合QF开关。 • ① 按下KM，表笔分别接在L1—U1；L2—
V1；L3—W1，这时表针右偏指零。
第15页，共30页。
新课
时间继电器自动控制的Y-Δ降压启动线路图
QS L1 L2 L3
FU1
KM
Hale Waihona Puke “△”接法全压运行 “Y”接法降压启动
FR
U1 V1 W1
M 3～ PE W2 U2 V2 KMY
FU2
1
0
FR
2
SB2 3
KM△
SB1 4
KM△ 5 KT 6
KT KMY
KM KMY
7 KMY 8
KM KM△
7号线的接 线
第4页，共30页。
三、器材准备
三相异步电动机Y-Δ降压启动控制线路
交 流 接触器、 晶 体 管 式 时间继电
器、热继电器、按钮、接线 端 子 排、熔
断器、螺丝刀、尖嘴钳、万用表、导线若 干。
第5页，共30页。
• 3、画原理图；
• 4、安装自检主电路。
第28页，共30页。
时间继电器自动控制的Y-Δ降压启动线路
课堂小结：
1.回答思考题，巩固对原理的理 解，强调重点。
2. 收 交 原 理 图 、 元 器 件 清 单 。 3.抽时间口述工作原理。
第29页，共30页。
三相异步电动机Y-△降压启动控制线路
查电路中有无漏接、错接和短接；接线 端的连接是否牢固。对主电路用万用表 的欧姆档对各连接点作通断检查 ， 检查 完毕，再接控制电路。
第26页，共30页。
电路检查--自检
时间继电器自动控制的Y-Δ降压启动线路
• 万用表打在R×1档，闭合QF开关。 • ① 按下KM，表笔分别接在L1—U1；L2—
V1；L3—W1，这时表针右偏指零。
第15页，共30页。
新课
时间继电器自动控制的Y-Δ降压启动线路图
QS L1 L2 L3
FU1
KM
Hale Waihona Puke “△”接法全压运行 “Y”接法降压启动
FR
U1 V1 W1
M 3～ PE W2 U2 V2 KMY
FU2
1
0
FR
2
SB2 3
KM△
SB1 4
KM△ 5 KT 6
KT KMY
KM KMY
7 KMY 8
KM KM△
7号线的接 线
第4页，共30页。
三、器材准备
三相异步电动机Y-Δ降压启动控制线路
交 流 接触器、 晶 体 管 式 时间继电
器、热继电器、按钮、接线 端 子 排、熔
断器、螺丝刀、尖嘴钳、万用表、导线若 干。
第5页，共30页。
三相异步降压起动优质课件
动机转速升到一定数值
时，按下SB2，KM2先失
电，KM2主触点断开，
电动机作惯性运转；
KM3后得电，KM3主触点
闭合，电动机作△接额
手动控制的Y-△降压起动控制线路
定运行。
Date: 2019/9/30
Page: 3
手动控制的Y-△降压起动
特点： 起动过程需
要两次操作，并 且由Y接向△接 切换需人工完成， 切换时间不易准 确掌握。
答：KT时间继电器延时动作的时间，就是电动机接成星型接法 进行减压起动的时间。
Date: 2019/9/30
Page: 13
小结
1. 本节重点讲述了自动切换Y—△降压起动控制 的原理。 2.掌握时间继电器在电路中的应用。 3.掌握Y—△降压起动的特点。
Date: 2019/9/30
Page: 14
FU1 KM FR
FU2
FR SB2
M在星形接法下起动
KT延时时间到
KT动断触地断开， KMY线圈断电，KT 延时动合触点闭合
U1 V1 W1 M
3～ W2 U2 V2
SB1 KM△
KM KM△ KT
KMY KT
KM△线圈得电自Байду номын сангаас M按三角形接法 运行
KMY
主电路
KM KMY KT KM△
控制电路
KM△
空气阻尼时间继电器
时间继电器自动切换的Y—△降压起动线路
教学目标
重点
1.理解时间继电器在线路中的应用
难点
2.时间继电器自动控制Y—Δ降压起动电路的原理
教学方法 一体化教学
Date: 2019/9/30
Page: 6
