2020中考物理试题分类汇编专题32家庭电路与安全用电含解析
专题32 家庭电路与安全用电一．选择题（共25小题）1．（2018•南充）下列图中符合安全用电与保护原则的是（）A．将冰箱的金属外壳接地B．多个大功率用电器同时使用一个插座C．用湿抹布擦发光的灯泡D．开关接在零线上【分析】①有金属外壳的用电器，外壳要保持良好接地；②电路中电流过大的原因有两个：一是短路；二是家中使用用电器的总功率过大；③不能用湿手或湿物体去接触用电器或开关；④开关应控制火线。
【解答】解：A、洗衣机、电冰箱等家用电器都使用三孔插座，是由于这些用电器的外壳是金属，金属是导体，当用电器漏电时，会使金属外壳带电，若接上地线，电流就通过地线，流入大地，而防止了触电事故的发生，故A正确；B、电路中电流过大的原因有两个：一是短路；二是家中使用用电器的总功率过大。
故大功率用电器同时使用时，将会使电路中的电流过大，引起火灾，故B错误；C、因为湿抹布是导体，当用湿抹布接触带电体时，可能会使电源通过人体与大地形成通路，使人触电，故C错误；D、接灯时，火线首先接入开关，然后进入灯泡顶端的金属点；零线直接进入灯泡的螺旋套。
如果开关接在零线和灯泡之间，火线直接接在灯泡时，虽然断开开关，但是火线和灯泡相连，触及灯泡会发生触电事故。
所以开关要接在灯泡和火线之间，断开开关，切断火线，触及灯泡时更安全，故D错误。
故选：A。
2．（2018•天津）在使用图所示的插线板时发现：只有在开关闭合时，指示灯才能发光，插孔才可以提供工作电压：即使指示灯损坏，开关闭合时插孔也能提供工作电压。
下图中插线板电路连接符合上述现象及安全用电要求的是（）A．B． C．D．【分析】干路开关控制所有的用电器。
并联电路各用电器之间互不影响，串联电路的用电器互相影响。
【解答】解：插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全，故A正确；故选：A。
3．（2018•乐山）关于家庭用电及安全常识。
下列说法正确的是（）A．低于220V的电压对人体是安全的B．家庭电路中，各用电器都是串联在电路中的C．控制用电器的开关应该接在该用电器和零线之间D．外壳为金属的用电器，用三线插头是防止漏电而采取的安全措施【分析】（1）不高于36V的电压对人体才是安全的；（2）串联的各用电器相互影响，不能独立工作，并联的各用电器互不影响，能独立工作；（3）开关应接在用电器和火线之间；（4）三孔插座的第三个孔接地线，三脚插头的第三个脚接用电器金属外壳。
【解答】解：A、经验证明，只有不高于36V的电压对人体才是安全的，故A错误；B、在家庭电路中各用电器都互不影响，能独立工作，它们是并联的，故B错误；C、开关应接在用电器和火线之间，这样在断开开关时，用电器才不会带电，故C错误；D、外壳为金属的用电器使用三线插头都是为了防止漏电而采取的安全措施，故D正确。
故选：D。
4．（2018•咸宁）安全教育已越来越引起学校和社会各界的高度重视，并开展了一系列丰富多彩的教育活动。
在某校一次安全用电知识的“对”、“错”抢答比赛中，以下选项应叫答“对”的是（）A．有时可在电线上晾哂衣服B．熔丝烧断后，可用铜丝代替接上C．控制电灯的开关应接在零线上D．发现有人触电，应立即断开电源开关，切断电路【分析】（1）安全用电的原则：不接触低压带电体，不靠近高压带电体；（2）保险丝是用熔点较低、电阻率较大的铅锑合金制成的，当电流过大时自身熔断切断电路，从而起到保护电路安全运行的作用；（3）电灯的开关接在了零线上时，更换灯泡时易发生触电事故；（4）发现有人触电或电引起的火灾，首先切断电源，再实行救援措施。
【解答】解：A、电线中有电流通过，人接触电线容易触电，更不能在电线上凉晒衣服，故A错误；B、铜丝的熔点高，当电流过大时，不能熔断，因此不能做保险丝，故B错误；C、为了安全，电灯开关必须接在火线上，故C错误；D、发现有人触电后，应立即断开电源开关，切断电路，然后在施救，故D正确。
故选：D。
5．（2018•黄石）关于安全用电，下列说法正确的是（）A．家用电路中的保险装置应装在零线上B．冬天使用烤火器，在人离开时，应将其关闭C．可以私自将工厂的动力电路的电接到家中使用D．雷雨天气可以打着雨伞在开阔地上行走【分析】（1）火线首先进入开关，然后进入用电器；（2）不使用用电器时，应断开用电器；（3）根据电压的大小分析；（4）雷雨天气时，不能举着物体行走。
【解答】解：A、家庭电路中的开关应控制火线，当开关断开时，用电器不带电，故A错误；B、冬天使用烤火器，在人离开时，应将其关闭，否则容易引发火灾，故B正确；C、工厂用的动力电路的电压是380V，家庭电路是220V，不能混合使用，故C错误；D、雷雨天气撑着雨伞在户外行走，雷电会通过伞导入人体，造成触电，故D错误。
故选：B。
6．（2018•孝感）下列有关物理现象中说法正确的是（）A．家庭电路中电流过大时，可能是电路发生了短路B．物体内能增加时，一定是外界对物体做了功C．声控开关是利用声音的音调来控制电路的D．光可以在真空中传播，其传播速度与超声波相同【分析】（1）家庭电路中电流过大的原因有两个，即短路和总功率过大；（2）改变内能的方法有两个：做功和热传递；（3）声音的振幅越大，响度越大；（4）超声波的传播需要介质，光速远远大于声速。
【解答】解：A、家庭电路中电流过大的原因有两个，即电路发生了短路或用电器的总功率过大，故A正确；B、物体内能增加时，可能是外界对物体做了功，也可能是吸收了热量，故B错误；C、声控开关是利用声音的响度来控制电路的，故C错误；D、光可以在真空中传播，其传播速度要远大于超声波的传播速度，故D错误。
故选：A。
7．（2018•荆门）我们日常生活中离不开电。
下列有关安全用电的说法中正确的是（）A．家庭电路的开关，接在零线或火线上都可以B．放风筝时，应远离高压输电线C．空气开关跳闸后，应立即合上D．使用试电笔时，不接触笔尾金属体，会发生触电事故【分析】（1）控制电灯的开关应安装在火线与灯之间；（2）安全用电原则：不接触低压带电体，不靠近高压带电体；（3）空气开关跳闸，原因是电路有短路或功率多大，应先检修，检查没有问题后再使空气开关复位；（4）测电笔的正确使用方法，手一定接触笔尾金属体，一定不要接触笔尖金属体。
【解答】解：A、电灯的开关接在了零线上时，即使断开，电灯或其他用电器仍带电，易发生触电事故，故A错误；B、安全用电的原则：不接触低压带电体，不靠近高压带电体；在高压线附近放风筝，有可能会发生触电事故，所以应远离高压电线，故B正确；C、因为电路有短路或用电器总功率过大，空气开关才跳闸，所以应先检修，检查没有问题后再使空气开关复位，故C错误；D、如果手不接触笔尾金属体，无论笔尖金属体接触火线还是零线，氖管都不发光；故D错误。
故选：B。
8．（2018•威海）下列关于家庭电路和安全用电常识的说法，错误的是（）A．开关应该接在火线与灯泡之间B．若空气开关“跳闸”，一定是使用了大功率用电器C．使用试电笔判断火线、零线时，手要按住笔尾金属体D．使用三线插头和三孔插座的目的，是将用电器的金属外壳与大地相连【分析】（1）家庭电路中开关控制用电器时，开关要接在电灯泡和火线之间，在断开开关，切断火线，操作时不容易发生触电事故；（2）电路电流过大的原因：一是短路；二是用电器的总功率过大。
；（3）测电笔的正确使用方法：手接触笔尾金属体，笔尖接触导线，氖管发光，导线是火线；氖管不发光的是零线；（4）用电器的金属外壳必须接地。
【解答】解：A、开关接在零线和灯泡之间，断开开关时，灯泡还和火线相连，接触灯泡，容易发生触电事故，故A 正确；B、家庭电路中空气开关跳闸，可能是用电器的总功率过大，也可能是电路中发生了短路，故B错误；C、使用测电笔时，手必须接触笔尾金属体，笔尖接触导线，氖管发光，导线是火线；氖管不发光的是零线，故C正确；D、三孔插痤中有一个孔是用来连接地线的，让有金属外壳的用电器的外壳接地，可以防止因漏电导致金属外壳带电而发生触电事故，故D正确。
故选：B。
9．（2018•昆明）关于安全用电，图中错误的是（）A．使用测电笔的方法B．开关接在火线上C．螺口灯的螺旋金属接在零线上D．三孔插座应有接地线【分析】（1）使用试电笔时，手只有接触笔尾金属体，测电笔才能使用，不可接触笔尖金属体；（2）家庭电路中开关应接在火线和用电器之间，且与用电器串联；（3）灯泡的金属点接火线，螺旋套接零线；（4）针对三孔插座的结构与作用可做出判断。
【解答】解：A、使用测电笔时，手必须接触笔尾金属体，用笔尖接触被检验导线，才能辨别火线和零线，不可接触笔尖金属体，以免触电，故A错误；B、开关必须接在火线上，故B正确；C、螺口灯的螺旋金属一定要接在零线上，而灯泡顶端的金属点要接在火线上，故C正确；D、三孔插座中的接地线在使用时与三脚插头连接，并使用电器的金属外壳接线，可防止因漏电而触电，故D正确。
故选：A。
10．（2018•武汉）一种试电笔的构造如图所示，下列关于它的作用和使用描述正确的是（）A．试电笔可用来测试物体是带正电还是带负电B．试电笔通常也用来检查电气设备的外壳是否带电C．使用时手指不能碰到金属笔卡D．使用时人不会触电是因为试电笔氖管中的氖气不会导电【分析】（1）试电笔的作用是区分家庭电路中的火线和零线；（2）试电笔用来检查电气设备的外壳是否带电；（3）用试电笔时，必须用手接触到笔尾的金属体；（4）用测电笔时，必须用手接触到笔尾的金属体试电笔的内部有一个阻值很大的电阻，当人接触试电笔的笔尾金属体，人和测电笔是串联在电路中，如果两者串联在零线和大地之间，加在两者之间的电压是0V，氖管不发光；如果两者串联在火线和大地之间，加在两者之间的电压是220V，此时试电笔的阻值很大分担的电压很大，人体分担的电压很小，不会超过人体的安全电压，氖管发光，但是不会对人造成伤害。
【解答】解：A、试验电笔的作用是检验家庭电路中的火线和零线，不是测试物体带正电或负电，故A错误；B、试电笔通常也用来检查电气设备的外壳是否带电，故B正确。
C、用试电笔时，必须用手接触到笔尾的金属卡，故C错误D、在试电笔的构造中，有一个1MΩ以上的高值电阻（比人体的电阻几千欧大得多），在使用试电笔测火线时，试电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是220V，此时试电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，人不会发生触电事故，不是因为试电笔氖管中的氖气不会导电，故D错误。

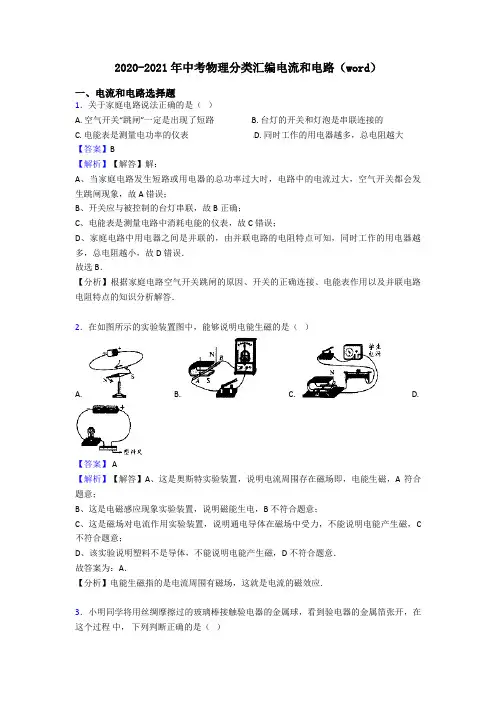

2020-2021年中考物理分类汇编电流和电路(word)
2020-2021年中考物理分类汇编电流和电路（word）一、电流和电路选择题1．关于家庭电路说法正确的是（）A. 空气开关“跳闸”一定是出现了短路B. 台灯的开关和灯泡是串联连接的C. 电能表是测量电功率的仪表D. 同时工作的用电器越多，总电阻越大【答案】B【解析】【解答】解：A、当家庭电路发生短路或用电器的总功率过大时，电路中的电流过大，空气开关都会发生跳闸现象，故A错误；B、开关应与被控制的台灯串联，故B正确；C、电能表是测量电路中消耗电能的仪表，故C错误；D、家庭电路中用电器之间是并联的，由并联电路的电阻特点可知，同时工作的用电器越多，总电阻越小，故D错误．故选B．【分析】根据家庭电路空气开关跳闸的原因、开关的正确连接、电能表作用以及并联电路电阻特点的知识分析解答．2．在如图所示的实验装置图中，能够说明电能生磁的是（）A. B. C. D.【答案】 A【解析】【解答】A、这是奥斯特实验装置，说明电流周围存在磁场即，电能生磁，A符合题意；B、这是电磁感应现象实验装置，说明磁能生电，B不符合题意；C、这是磁场对电流作用实验装置，说明通电导体在磁场中受力，不能说明电能产生磁，C 不符合题意；D、该实验说明塑料不是导体，不能说明电能产生磁，D不符合题意．故答案为：A．【分析】电能生磁指的是电流周围有磁场，这就是电流的磁效应.3．小明同学将用丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开，在这个过程中，下列判断正确的是（）A. 用丝绸摩擦玻璃棒时，有电子从丝绸转移到玻璃棒上B. 与金属球接触后，玻璃棒和金属球上带有同种电荷C. 玻璃桥和验电器都带正电荷，正电荷从玻璃棒转移到验电器上D. 金属箔张开是因为异种电荷相互排斥【答案】 B【解析】【解答】A.当丝绸和玻璃棒摩擦时，电子从玻璃棒转移到丝绸上，A不符合题意；B.当玻璃棒和金属球接触后，玻璃棒和金属球带相同的电荷，B符合题意；C.在玻璃棒和金属球接触时，电子从金属球转移到玻璃棒上，C不符合题意；D.金属箔张开角度，是因为同种电荷相排斥，D不符合题意。
【物理】中考总复习课件：第18章家庭电路与安全用电(共32张PPT)
（ C ）
用测电笔辨别火线与零线时，图1-18-2中正确的 （ D ）
操作方法是
A. ①②
B. ①③
C. ②④
D. ①④
3. 某家庭电路的部分情况如图1-18-3所示，下列说
法正确的是 （ C ）
A. 进户线分为火线和地线 B. 电能表的标定电流为20 A C. 空气开关有保险丝的功能 D. 电能表与空气开关是并联
3. 防触电： 直接 或_____ 间接 地触 触电是指由于跟地面不绝缘的人体_____ 火 线造成的. 摸到____ 注意：安全用电注意事项： ①开关接在火线上；②螺口灯头的螺旋接零线；③三 孔插座要接地线；④家用电器或线路着火，要先切断 电源，再用灭火器救火.⑤带有金属外壳的家用电器 要有接地线.
（3）开关：开关要控制用电器时，必须与用电器___ 串 联；各用电器与用电器之间要____ 并 联. 卡口 灯泡和_____ 螺口 灯泡两种类 （4）灯泡： 灯泡分为______ 型，螺口灯泡连接到家庭电路时，螺旋部分要接___ 零 线.
(5)插座: 插座分为_____ 两孔 插座和______ 三孔 插座两类，它
10. 电工维修电路有时需要带电操作，如图1-18-6所
示.以下操作不会发生触电事故的是 （ B ）
A. 甲站在绝缘凳上同时接触火线和零线
B. 乙站在绝缘凳上仅接触火线
C. 丙站在地上仅接触火线 D. 丁站在地上同时接触火线和零线
11. 根据表中所提供的数据，可以确定适宜制作保险
丝的是
金属 铅 铜
闭合后，不会引起空气开关“跳闸”的是 （D）
考点点拨：家庭电路中电流过大的原因有两个方面： 一是短路，即火线和零线直接相连，此时电路中有极 大电流通过；二是过载，即同时使用的用电器总功 率过大，导致干路上的电流超过额定值.无论是哪个 方面，由于电流过大，都会引起保险丝熔断或空气开
2020-2021中考物理一模试题分类汇编——家庭电路故障的分析问题综合附答案解析
一、初中物理家庭电路故障的分析问题 1．关于家庭电路，下列说法正确的是（ ）A ．空气开关“跳闸”的原因可能是用电器发生了短路B ．使用试电笔时，手不要接触笔尾金属体，以免触电C ．没有三孔插座时，可将三脚插头的“长脚”去掉后再使用D ．家庭电路中开关接在火线或零线上都可以 【答案】A 【解析】 【详解】A ．空气开关“跳闸”的原因可能是用电器发生了短路、也有可能是用电器总功率过大，A 正确；B ．使用试电笔时，手要接触笔尾金属体，这样才能正常使用试电笔，B 错误；C ．拥有三脚插头的用电器一般都有金属外壳，三脚插头的“长脚”是为了将用电器接入电路的同时把用电器的外壳与保护接地线连接起来，防止因外壳带电引发触电事故，所以不可将三脚插头的“长脚”去掉后再使用，C 错误；D ．根据家庭电路的连接方式，开关必须接在火线上，不能接在零线，D 错误。
2．小岗将台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，同时空气开关跳闸，造成这一故障的原因可能是_____。
将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为_____。
【答案】台灯处短路 灯丝与导线串联，由2Q I Rt =知，I 、t 相同时，灯丝电阻大于导线电阻，所以发热多 【解析】 【分析】 【详解】[1]假设台灯处短路，那么有很大的电流流过电路，这时空气开关跳闸，由于空气开关跳闸，整个电路都没有电流流过，那么室内其他电灯全部熄灭，这种情况符合题意，所以造成这一故障的原因可能是台灯处短路。
[2]将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为灯丝与导线串联，由2Q I Rt =知，流过它们的电流和经历的时间相同，灯丝电阻大于导线电阻，所以发热多。
3．电工师傅常用一只标有“220V 100W ”的白炽灯L 0作为“校验灯”取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。
中考物理复习试题分类汇编--家庭电路
中考真题物理复习试题分类汇编--家庭电路附参考答案9．【10上海】在家庭电路中，电热水器正常工作的电压为_______伏，它与家中的空调器是_______ 连接的（选填“串联”或“并联”），家庭中每月的耗电量用_________表计量。
9．220；并联；电能。
9、【10年上海毕业】教室内日光灯正常工作的电压为 （1） 伏，日光灯与电风扇之间是（2） 连接的（选填“串联”或“并联”），学校每月的耗电量用 （3） 表测量。
8．【10昆明】小茜家新购住房刚装修完毕，家中部分照明电路如图2所示。
验收工程时，小茜闭合了开关S （家中其他用电器均处于断开状态），白炽灯L 亮了一段时间后熄灭了，她用测电笔分别测试了图中插座的两个孔，发现测电笔都发光。
她断开开关S ，再次用测电笔测试插座的两个孔，她将观察到（假设故障只有一处）A ．测试两孔时测电笔都发光B ．测试两孔时测电笔都不发光C ．只有测试左面的孔时测电笔才发光D ．只有测试右面的孔时测电笔才发光3、【10年大理】随着人们生活水平的提高，家用电器不断增多，为了安全用电，以下措施中正确的是A ．更换保险丝时，越粗越好B ．发现有人触电，立即直接用手将其拉离电源C ．家庭电路中，利用测电笔可以辨别火线和零线D ．及时将生活垃圾、废旧电池装在一起，丢入垃圾桶5. 【10楚雄州】 以下说法正确的是A. 以地球同步通讯卫星为参照物，地球是运动的B. 超导技术可应用于电饭锅和远距离输电线C. 色光的三原色是红、黄、蓝D. 发现有人触电时，应首先切断电源16. 【10楚雄州】 在家庭电路中，火线与零线之间的电压是 V ，控制电灯的开关应当和电灯 联，电灯和其他用电器应当 联。
15、【10云玉溪】人体安全电压不高于36V ，当通过人体的电流接近 30 mA 时就会有生命危险。
据此可以推断，人体是 （填“导体”或“绝缘体”），人体电阻约 Ω。
3．【10云昭通】当发现有人触电，其中正确的做法是 ( )A ．立即去找电工B ．立即切断也源C ．立即直接用手把人拉开D ．立即直接用手把电线拉开11．【10年北京】小宁设计了一种照明电路图，其设计要求是：用两个开关控制一盏灯，两个开关同时闭合灯才能发光，只闭合其中任意一个开关灯都不能发光。

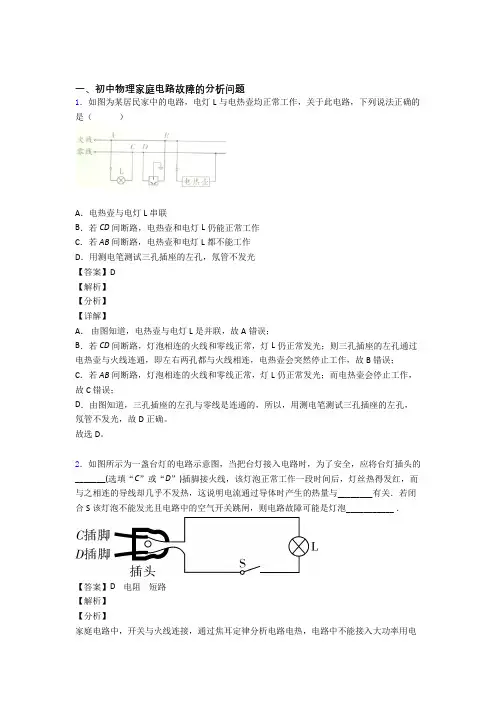

2020-2021中考物理二模试题分类汇编——家庭电路故障的分析问题综合附答案解析
一、初中物理家庭电路故障的分析问题1．如图为某居民家中的电路，电灯L与电热壶均正常工作，关于此电路，下列说法正确的是（）A．电热壶与电灯L串联B．若CD间断路，电热壶和电灯L仍能正常工作C．若AB间断路，电热壶和电灯L都不能工作D．用测电笔测试三孔插座的左孔，氖管不发光【答案】D【解析】【分析】【详解】A．由图知道，电热壶与电灯L是并联，故A错误；B．若CD间断路，灯泡相连的火线和零线正常，灯L仍正常发光；则三孔插座的左孔通过电热壶与火线连通，即左右两孔都与火线相连，电热壶会突然停止工作，故B错误；C．若AB间断路，灯泡相连的火线和零线正常，灯L仍正常发光；而电热壶会停止工作，故C错误；D．由图知道，三孔插座的左孔与零线是连通的，所以，用测电笔测试三孔插座的左孔，氖管不发光，故D正确。
故选D。
2．如图所示为一盏台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的_______(选填“C”或“D”)插脚接火线，该灯泡正常工作一段时间后，灯丝热得发红，而与之相连的导线却几乎不发热，这说明电流通过导体时产生的热量与________有关．若闭合S该灯泡不能发光且电路中的空气开关跳闸，则电路故障可能是灯泡___________ ．【答案】D 电阻短路【解析】【分析】家庭电路中，开关与火线连接，通过焦耳定律分析电路电热，电路中不能接入大功率用电器，不能出现短路情况。
【详解】(1)在家庭电路中，开关应连接在火线的一侧，因此，当把台灯接入电路时，为了安全，应将台灯插头的D插脚接火线；(2)导线与灯丝串联，根据焦耳定律，电流与通电时间相同时，灯丝的电阻大，所以产生的热量多，因此出现灯丝热的发红，而与之相连的导线却几乎不发热的原因；(3)当闭合S时，该灯泡不能发光且电路中的空气开关跳闸，出现的情况可能是接入用电器功率过大，也可能是用电器短路。
3．电工师傅常用一只标有“220V 100W”的白炽灯L0作为“校验灯”取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。

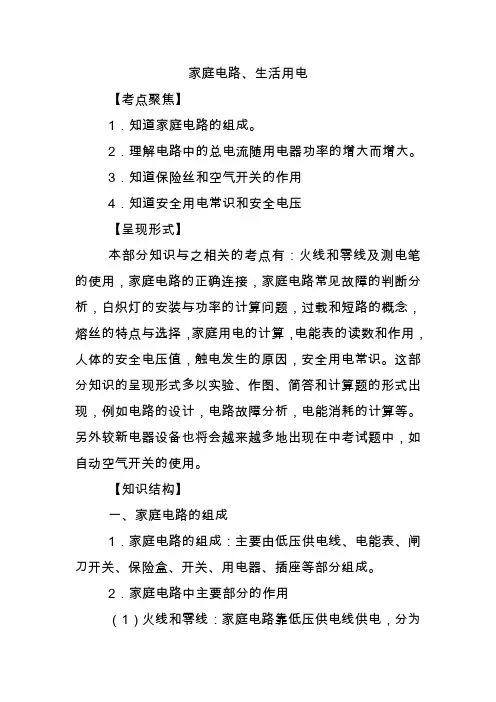

2020年中考物理考点点拨家庭电路、生活用电
家庭电路、生活用电【考点聚焦】1．知道家庭电路的组成。
2．理解电路中的总电流随用电器功率的增大而增大。
3．知道保险丝和空气开关的作用4．知道安全用电常识和安全电压【呈现形式】本部分知识与之相关的考点有：火线和零线及测电笔的使用，家庭电路的正确连接，家庭电路常见故障的判断分析，白炽灯的安装与功率的计算问题，过载和短路的概念，熔丝的特点与选择，家庭用电的计算，电能表的读数和作用，人体的安全电压值，触电发生的原因，安全用电常识。
这部分知识的呈现形式多以实验、作图、简答和计算题的形式出现，例如电路的设计，电路故障分析，电能消耗的计算等。
另外较新电器设备也将会越来越多地出现在中考试题中，如自动空气开关的使用。
【知识结构】一、家庭电路的组成1．家庭电路的组成：主要由低压供电线、电能表、闸刀开关、保险盒、开关、用电器、插座等部分组成。
2．家庭电路中主要部分的作用（1）火线和零线：家庭电路靠低压供电线供电，分为图1火线和零线，火线和零线间的低压是220V ，火线和大地之间的电压也是220V ，零线和大地之间的电压为零。
（2）电能表：用来测量用户消耗的电功（能）。
（3）保险丝：家庭电路的保险盒和闸刀都装有保险丝，当电路中的电流过大时它能自动切断电路，起到保护作用。
（4）插座：为了给家用电器供电，家庭电路中都装有插座，插座有两种。
两孔插座：一孔接火线，一孔接零线；三孔插座：一孔接火线，一孔接零线，另一孔接地。
二、家庭电路中电流过大的原因家庭电路中电流过大的原因有两种：（1）电路中发生了短路，短路是指电流没有经过用电器而直接构成通路。
这种情况下的电流将会很大，甚至远远超过保险丝的熔断电流。
（2）用电器的功率过大三、安全用电安全用电主要是指：1． 触电的含义：触电是指一定大小的电流通过人体，影响人体健康或造成伤亡的现象。
2．安全用电：只有不高于36V 的电压才是安全的。
3．触电的类型4．安全用电原则；不接触低压带电体，不靠近高压带电体【方法提示】一、家庭电路安装示意图如图1所示是家庭电路的安装示意图，要注意家庭电路中的用电器及插座均是并联在电路中，电灯与控制它的开关要串联。
中考物理作图专题《家庭电路作图》专项训练(解析版)
《家庭电路作图》一、作图题1.在图中请用笔画线代替导线，将图中的电灯、开关和配有保险丝的插座接入家庭电路中。
2.请用笔画线表示导线，将图中的卡口电灯、开关和插座（插座准备接大功率用电器）接入家庭电路中。
3.如图甲所示是小明常用的一个插线板，他在使用中发现，插线板的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压，如果指示灯损坏，开关闭合时插孔也能提供工作电压。
根据上述现象，请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通。
4.声控开关在接收到一定响度的声音时会自动闭合一段时间。
某地下通道两端的入口处各装有一个声控开关来控制同一盏螺纹灯泡，为确保行人不管从哪端进入，灯泡都能接通电源发光。
请按题意将图中的电路连接完整。
5.图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度。
请将电路图连接完整，使其符合安全用电的原则。
6.请将图中的开关、电灯和三孔插座接入家庭电路中。
要求：开关控制电灯，插座单独使用。
7.如图所示，请将下列元件连接成符合安全用电要求的家庭电路。
8.如图为家庭电路中带有开关的电灯和带有保险丝的三孔插座，请按照安全用电原则正确连接电路。
9.如图甲所示是一个常用的插线板插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压，开关闭合时指示灯发光，插孔能提供电压；如果指示灯损坏，开关闭合时插孔也能提供电压，根据上述说明，在图乙中画出左边的开关、中间的指示灯、插孔与电源线的连接方式．10.用笔画线代替导线，将图中的灯泡和三线插座正确连入家庭电路中．11.如图是安装一盏电灯和一个大功率插座的实物示意图，A、B为保险丝，请在图上画出接线。
12.小丽家中有一盏用声控开关和光控开关控制的电灯，电灯在光线昏暗并且有人经过时才发光，可以达到方便节电的目的，同时由于有不固定的家用电器，需接入一只三孔插座，请将如图所示的原理图连接完整。
2020年中考物理计算题解题攻略专题3-2 与电功、电功率有关的计算题解题策略(含答案解析)
专题3.2 与电功、电功率有关的计算题解题策略1.电功、电功率重要公式（1）电功：W＝UIt（定义式）W＝I2Rt＝2UtR(只使用于纯电阻电路)（2）电功率：P＝W/t（定义式）P=UI(计算式）P＝I2R＝2UR(只使用于纯电阻电路)2.求解电功及其电功率题的类型（1）以电能表为素材，求解电功率的相关问题（2）与滑动变阻器相关的电功率计算（3）与串并联电路特点及欧姆定律应用相关的电功率计算（4）考查与I-U图像相关的电功率计算类型1.根据电能表表盘数据信息，结合公式的计算。
【例题1】（2018•淄博）如图所示是某电能表表盘的部分数据（imp表示电能表指示灯闪烁的次数）．当电路中某用电器单独工作6min时，电能表指示灯闪烁了320次，则该用电器消耗的电能是kW•h，它的功率是W。
【答案】0.1；1000。
【解析】电能表是测量家庭电路中消耗电能多少的仪表。
3200imp/（kW•h）的含义是：电路中每消耗1kW•h的电能，指示灯闪烁3200次。
根据题目所给条件和电功率的公式P=，进行解答。
因为电路中每消耗1kW•h的电能，指示灯闪烁3200次。
知识回顾类型与典例突破所以当指示灯闪烁320次时，消耗的电能为W==0.1kW•h，t=6min=0.1h用电器的额定功率P===1kW=1000W。
类型2. 物理量的变化量计算问题【例题2】（2019四川内江）如图所示，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P从中点向b端移动一段距离，电压表V1、V2示数的变化量分别为△U1、△U2，电流表示数的变化量为△I，阻值相同的定值电阻R1、R2消耗电功率的变化量分别为△P1、△P2．则下列判断正确的是（）A．△P1+△P2＝△I2．（R1+R2）B．|△U1|＞|△U2|C．||+||＝R1+R2D．|△U1|＜|△U2|【答案】C【解析】由电路图可知，R1与R0、R2串联，电压表V1测R0与R2两端的电压之和，电压表V2测R2两端的电压，电流表测电路中的电流。
2023年中考物理复习-专题32 电学简答与阅读理解冷点问题【有答案】
第三部分中考重点命题题型专题篇电学简答与阅读理解冷点问题1.电冰箱内冷冻室的压缩机（电动机）和冷藏室的照明灯是串联的还是并联的？并说出判断的理由。
【答案】见解析【解析】压缩机与照明灯是并联的；因为它们可以独立工作，互不影响。
（或即使电动机没有工作，打开冷藏室门时，灯也可以发光、即使冷藏室的灯不发光，电动机也可工作）2.亲爱的同学，了解电荷后，认识了电流，电使人们生活丰富多彩，一些电学基本仪器或工具能更好地帮助我们了解电的世界，请你回答以下问题(1)验电器的主要作用是什么？(2)测电流时，电流表应与被测用电器如何连接，其依据是什么？(3)测电笔在家庭安全用电及电器安装中的主要作用是什么？【答案】(1)见解析；(2)见解析；(3)见解析【解析】(1)验电器的主要作用是检验物体是否带电。
(2)测量电流时，电流表应与被测用电器串联，依据是串联电路中各处的电流相等。
(3)测电笔的主要作用是辨别家庭电路中的火线和零线。
3.超导是导体电阻为零的现象，目前我们只研制出了低温下的超导材料．若我们研制出常温下的超导材料并作为输电导线，那么，还需要采用高压输电吗？为什么？【答案】见解析。
【答案】不需要．采用高压输电是为了减少电能在输电电线上的损耗；而现利用超导材料做导线，电阻为0，由焦耳定律Q=I2Rt可知，无论电流多大，输电导线上都不可能有电能损耗，所以无需高压输电．4.小明同学学习了家庭电路的知识后，在生活中更加注意观察家用电器。
(1)如图所示，他发现自己家洗衣机用的是三脚插头，其铭牌上标有“10 A250 V”字样，其中的“10 A”表示什么意思？(2)小明同学仔细观察三只插脚，又有新的发现：标有“E”字的插脚比其他两脚稍长一些。
他又查看了其他家用电器的三脚插头，也是这种情况。
他比其他两脚稍长一些有什么好处？【答案】见解析。
【解析】(1)“10A”表示允许通过的最大电流。
(2)它比其他两脚稍长一些，插插头时能使家用电器的金属外壳先接地，拔插头时能使金属外壳后离开地线，即使家用电器因绝缘不好“漏电”，人也不会触电。
初中物理中考模拟物理考点家庭电路和安全用电考试题精练及答案解析.docx
xx学校xx学年xx学期xx试卷姓名:_____________ 年级:____________ 学号:______________题型选择题填空题简答题xx题xx题xx题总分得分一、xx题（每空xx 分，共xx分）试题1:如图所示，关于家庭用电的操作或做法，正确的是（）试题2:如图所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用试电笔插进插座的两孔，氖管均发光。
造成这一现象的原因是（）A．插座发生短路了 B．进户的零线断了C．进户的火线断了 D．某盏电灯的灯丝断了试题3:某家庭电路的组成如图所示，下列说法正确的是（）评卷人得分A．图中的三个插座是串联的B．控制灯泡的开关要接在零线与灯泡之间C．彩灯接入电路后都不亮，是由于其中的一个小彩灯短路D．有金属外壳的家用电器必须用三孔插座，以确保安全试题4:下列三个现象：①灯头里的两个线头相碰；②插座中的两线头相碰；③照明电路的开关里两线头相碰。
其中可能引起保险丝熔断的是（）A. ①②③B. ①②C. ①③D. ②③试题5:用电高峰期，会看到家里的白炽灯泡比正常发光要暗一些．这是因为，用电高峰期并联用电器增多，造成（）A．电路中的总电阻增大 B．电路中的总电流减小C．白炽灯泡的实际功率减小 D．白炽灯泡的额定功率减小试题6:生命可贵，安全用电很重要。
请将图连接成符合安全用电原则的照明电路。
试题7:如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障。
电工师傅为查明故障，在保险丝处接入一只“220V 40W”的灯泡L 0．当只闭合开关S、S 1 时，灯泡L 0 和L 1 都呈暗红色（比正常发光状态暗得多）；当只闭合开关S、S 2 时，灯泡L 0 正常发光，L 2 不发光。
由此可以确定（）A．L 1 灯头接线处断路 B．L 1 灯头接线处短路C．L 2 灯头接线处断路 D．L 2 灯头接线处短路试题8:小杨家买了一个家用电吹风，如图甲所示，简化电路如图乙所示，主要参数如表格中所示。
