变压吸附技术与工艺
变压吸附技术与工艺 一、变压吸附技术的概念 变压吸附（PSA）技术是近30 多年来发展起来的一项新型气体分离与净化技术。1942年德国发表了第一篇无热吸附净化空气的专利文献。60年代初，美国联合碳化物公司首次实现了变压吸附四床工艺技术的工业化。由于变压吸附技术投资少、运行费用低、产品纯度高、操作简单、灵活、环境污染小、原料气源适应范围宽，因此，进入70年代后，这项技术被广泛应用于石油化工、冶金、轻工及环保等领域。 吸附的定义：当气体分子运动到固体表面上时，由于固体表面原子剩余引力的作用，气体中的一些分子便会暂时停留在固体表面上，这些分子在固体表面上的浓度增大，这种现象称为气体分子在固体表面上的吸附。相反，固体表面上被吸附的分子返回气体相的过程称为解吸或脱附。 被吸附的气体分子在固体表面上形成的吸附层，称为吸附相。吸附相的密度比一般气体的密度大得多，有可能接近液体密度。当气体是混合物时，由于固体表面对不同气体分子的引力差异，使吸附相的组成与气相组成不同，这种气相与吸附相在密度上和组成上的差别构成了气体吸附分离技术的基础。 吸附物质的固体称为吸附剂，被吸附的物质称为吸附质。伴随吸附过程所释放的热量叫吸附热，解吸过程所吸收的热量叫解吸热。气体混合物的吸附热是吸附质的冷凝热和润湿热之和。不同的吸附剂对各种气体分子的吸附热均不相同。 按吸附质与吸附剂之间引力场的性质，吸附可分为化学吸附和物理吸附。 化学吸附：即吸附过程伴随有化学反应的吸附。在化学吸附中，吸附质分子和吸附剂表面将发生反应生成表面络合物，其吸附热接近化学反应热。化学吸附需要一定的活化能才能进行。通常条件下，化学吸附的吸附或解吸速度都要比物理吸附慢。石灰石吸附氯气，沸石吸附乙烯都是化学吸附。 物理吸附：也称范德华（van der Waais） 吸附，它是由吸附质分子和吸附剂表面分子之间的引力所引起的，此力也叫作范德华力。由于固体表面的分子与其内部分子不同，存在剩余的表面自由力场，当气体分子碰到固体表面时，其中一部分就被吸附，并释放出吸附热。在被吸附的分子中，只有当其热运动的动能足以克服吸附剂引力场的位能时才能重新回到气相，所以在与气体接触的固体表面上总是保留着许多被吸附的分子。由于分子间的引力所引起的吸附，其吸附热较低，接近吸附质的汽化热或冷凝热，吸附和解吸速度也都较快。被吸附气体也较容易地从固体表面解吸出来，所以物理吸附是可逆的。分离气体混合物的变压吸附过程系纯物理吸附，在整个过程中没有任何化学反应发生。本工艺为物理吸附。
二、变压吸附技术 1.PSA气体提纯技术特点 与深冷、膜分离、化学吸收等气体分离与提纯技术相比，变压吸附技术之所以能得到如此迅速的发展是与其具有的下列特点分不开的。 ⑴ 产品纯度高：对于绝大多数气源，变压吸附几乎可除去其中的所有杂质，得到纯度大达90-99.999%的产品。 ⑵ 工艺流程短：对于含有多种杂质的气体，在大多数情况下变压吸附都可以一步将各种杂质脱除而获得所需产品。 ⑶ 原料气适应性强：对于杂质包括H2O、N2、O2、CO、CO2、烃类、硫化物、氮氧化物等多种组分的复杂气源，均可利用变压吸附予以提纯。 ⑷ 操作弹性大：变压吸附氢提纯装置的操作弹性一般可达30～120% ⑸ 产品纯度易调节：只需调整运行参数，变压吸附氢提纯装置即可得到各种不同纯度的产品以用于不同的目的。 ⑹ 操作简便：变压吸附装置的设备简单、运转设备少，且全部是自动化操作，开停车一般只需0.5～2小时。 ⑺ 能耗低、运行费用小：变压吸附装置一般都在常温和中、低压力下进行，且正常操作下吸附剂可与装置同寿命。 2.各气体组分在吸附剂上的吸附力减弱排列顺序示意 氦气 ☆ 弱
氢气 ☆ 氩气 ☆☆ 氧气 ☆☆ 氮气 ☆☆☆ 甲烷 ☆☆☆☆☆ 一氧化碳 ☆☆☆☆☆ 二氧化碳 ☆☆☆☆☆☆ 乙烷 ☆☆☆☆☆☆ 乙烯 ☆☆☆☆☆☆☆ 丙烷 ☆☆☆☆☆☆☆ 异丁烷 ☆☆☆☆☆☆☆☆ 丙烯 ☆☆☆☆☆☆☆☆ 硫化氢 ☆☆☆☆☆☆☆☆☆☆ 硫醇 ☆☆☆☆☆☆☆☆☆☆ 苯 ☆☆☆☆☆☆☆☆☆☆☆☆ 甲苯 ☆☆☆☆☆☆☆☆☆☆☆☆ 乙基苯 ☆☆☆☆☆☆☆☆☆☆☆☆☆☆ 苯乙烯 ☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆ 水 ☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆ 强 V3V2V1
P2吸附压力点P1解吸压力点
BV4
从上图的B→C和A→D可以看出：在压力一定时，随着温度的升高吸附容量逐渐减小。吸附剂的这段特性正是变温吸附（TSA）工艺所利用的特性。从上图的B→A可以看出：在温度一定时，随着压力的升高吸附容量逐渐增大；变压吸附过程正是利用上图中吸附剂在A-B段的特性来实现吸附与解吸的。吸附剂在常温高压(即A点)下大量吸附原料气中除氢以外的杂质组分，然后降低杂质的分压(到B点)使各种杂质得以解吸。
A杂质分压吸附容量
高温低温D
C 3.吸附平衡和等温吸附线—吸附的热力学基础
吸附刚开始时吸附剂存在大量的活性表面，被吸附的吸附质分子数大大超过离开表面的分子数。随着吸附的进行，吸附剂表面逐渐被吸附质分子遮盖，吸附剂表面再吸附的能力下降，直到吸附速度等于解吸速度时，就表示吸附达到了平衡。在密闭的容器内，吸附剂与吸附质充分接触，呈平衡时为静态吸附平衡。含有一定量吸附质的惰性气流通过吸附剂固定床，吸附质在流动状态下被吸附剂吸附，最后达到的平衡为动态平衡。 为了解释吸附过程的实质，曾提出了各式各样的理论。在这些理论中，迄今没有一个能够说明所有的吸附现象。个别理论虽然能够完善地说明吸附现象的一个方面，但是却不能用来解释这一现象的其它方面。这些理论适用与否，是取决于吸附质和吸附剂的性质，以及吸附的具体条件。不管对吸附机理的各种解释如何，他们都认为吸附剂对吸附质的吸附数量与被吸附气体的压力及吸附过程的温度有关，即： q=f(P,T) 式中：q—单位重量（或体积）吸附剂所吸附的物质量（吸附量）； P—吸附组分在气相中平衡时的分压； T—吸附过程的温度。 在此函数中，当温度（T）一定时，称为等温吸附线；当压力(P)一定时，称为等压吸附线；而当吸附量一定时，称为等量吸附线。最常用的就是等温吸附线。 布隆耐尔（Bronaner）曾将物理吸附等温吸附线分为五种类型，如图2-１所示。图中纵坐标为吸附量q，横坐标为吸附质分压P（当平衡温度在吸附质临界温度以下时，通常与该温度下饱和蒸汽压力P0的比值P/P0表示）.五种类型的吸附等温线其形状的差异是由于吸附剂和吸附质分子之间作用力不同造成的。
类型Ⅰ是平缓地趋近饱和的朗格谬而型等温吸附线。这种吸附相当于在吸附剂表面上只形成单分子层吸附。类型Ⅱ是最普通的物理吸附，能形成多分子层。类型Ⅲ比较少见，它的特点是吸附热与被吸附组分的液化热大致相等。第Ⅳ、Ⅴ种认为是由于毛细管凝结现象所致。物理吸附等温曲线不只限于这五种。例如，有的物理吸附其等温吸附线是阶梯状的，并且等温吸附线常常与解吸曲线不一致，还常有滞后的拖尾现象。 表达等温吸附线的数学式，称为等温吸附方程。由于各学者针对不同的吸附平衡现象，采用不同的假设和模型，因而推导出各种等温吸附方程。现将几种常用的等温吸附方程简单介绍如下： 亨利(Henry)方程 通常都知道，一定温度下气体在液体中的溶解度与气体的分压成正比，这就是亨利定律。而在吸附过程中，亦存在这种现象，即在吸附过程中吸附量与压力成正比。和气体在溶液中的溶解是相同的，故称为亨利吸附。其方程为： q=kh.c 式中：q—吸附剂的吸附量； kh—亨利系数； c—吸附质在气体中的浓度。 对于压力很低的气相吸附，多数情况下，能服从此定律，而且只限于吸附量占形成单分子层吸附量的10%以下，即吸附面最多只有10%大表面被吸附物质所覆盖，才能适用这个方程。 朗格谬尔（Langmair）方程 假设在等温下，对于均匀的吸附表面，吸附质分子之间没有相互作用力，形成单分子层吸附，由此推导出的等温方程称为朗格谬尔方程。在吸附速率和解吸速率相等时为： q/qm=kl.p/(1+kl.p) 式中：qm—吸附剂的最大吸附容量； p—吸附质在气体混合物中的分压； kl—朗格谬尔常数。 从上式中可知，当吸附质在气体中的分压很低时，则： q= qm.kl.p 即成为亨利方程，qm.kl相当于亨利系数kh。如果吸附剂的吸附能力很强，吸附质的分压较高，上式又为q= qm。相当于吸附剂的表面全部吸附了吸附质，成为饱和吸附状态，等温吸附线趋于一条渐进线，吸附量和分压的变化无关，成为定值。上式整理后变为： p/q=p/ qm +1/(kl. qm) 弗里德里胥（Freandlich）方程 等温下在吸附热随着覆盖率（即吸附量）的增加成对数下降的吸附平衡，弗里德里胥提出的经验方程为： q=kf.p1/n
式中：kf、n —与吸附剂的特性、温度有关的常数。 弗里德里胥方程表示吸附量与压力的指数分数成正比。压力p增大吸附量q随之增加，但压力增加到一定程度以后，吸附量饱和而不再变化。对上式两边取对数，得： log q =1/n.log p + logkf 与朗格谬尔方程接近。此方程的斜率1/n若在0.1～0.5之间，表示吸附容易进行；超过2时，则表示吸附难以进行。 B.E.T方程 由布隆耐尔（Brunaner）、埃麦特（Emmett）和特勒（Teller）三人提出的等温吸附方程简称B.E.T方程。
变压吸附技术
变压吸附技术
变压吸附技术是一种用于分离和回收低浓度混合气体的有效技术，它克服了传统吸附技术的气体分离效率低的缺点，可以有效地提高气体分离效率。
它的工作原理是将一定数量的吸附剂放入容器中，通过调节压力来改变混合气体的分布，从而达到分离和回收低浓度混合气体的目的。
变压吸附技术的优势在于它可以有效地改变混合气体的分布，从而提高气体分离效率。
此外，变压吸附技术还具有可控性强、操作简单、成本低和环保友好等优势，可以有效地减少污染物的排放量，提高能源利用率，从而降低生产成本。
变压吸附技术应用广泛，在工业生产中可以用来回收气态化合物，如乙烯、氢气、甲烷等；在燃料电池中可以用来回收水分子；在冶金工业中可以用来回收氩气、氮气等；在精细化工中可以用来回收乙醇、氯乙烯、氯丙烯等。
变压吸附技术是一种有效的气体回收技术，它可以有效地提高气体分离效率，改善生产环境，减少污染物的排放量，降低能源消耗，从而降低生产成本，值得广泛应用。
变压吸附技术在乙炔脱水工艺中的应用
变压吸附技术在乙炔脱水工艺中的应用随着工业化进程的不断推进，对乙炔等烃类气体的需求日益增加。
乙炔作为一种重要的工业原料，被广泛应用于化工、金属加工、焊接等领域。
而乙炔的生产过程中，脱水是一个至关重要的步骤。
目前，变压吸附技术在乙炔脱水工艺中的应用成为了许多工程技术人员关注的焦点。
本文将从乙炔脱水工艺的基本原理、传统方法的不足以及变压吸附技术的优势等方面来探讨变压吸附技术在乙炔脱水工艺中的应用。
一、乙炔脱水工艺的基本原理乙炔脱水是指将原料气体中的水分去除，以提高乙炔气体的纯度。
乙炔气体中的水分对后续的生产流程具有不利影响，因此需要进行脱水处理。
乙炔脱水工艺的基本原理是通过一定的方法将原料气体中的水分去除，从而得到干燥的乙炔气体。
传统的乙炔脱水方法主要包括冷凝法、吸附法、分馏法等。
其中，吸附法是一种常用的方法。
传统的吸附法通常采用固定床吸附工艺，通过吸附剂吸附原料气体中的水分，从而得到干燥的乙炔气体。
然而，传统的吸附法存在吸附剂容易受污染、吸附剂容易饱和、再生能耗大等问题，因此需要寻找更加高效的脱水方法。
二、传统脱水方法的不足传统的固定床吸附脱水工艺存在一些不足之处。
首先，吸附剂容易受污染，在长期的运行过程中需要经常更换吸附剂，增加了运行成本和生产成本。
其次，吸附剂容易饱和，当吸附剂饱和后，需要耗费大量的能源进行再生，再生能耗大，增加了生产成本。
此外，固定床吸附脱水工艺在操作上也存在一定的难度，需要人工来控制操作，不够智能化。
因此，为了解决传统脱水方法存在的问题，工程技术人员开始探索新的乙炔脱水技术。
而变压吸附技术就成为了一种备受关注的新技术。
三、变压吸附技术的优势变压吸附技术是一种利用吸附剂对气体进行吸附和解吸的过程，通过改变压力和温度条件，实现吸附剂的再生。
相比传统的固定床吸附工艺，变压吸附技术具有许多优势。
首先，变压吸附技术的操作更加简便，具有自动化程度高的优点，可以减少人工操作，降低了操作成本。
变压吸附法
变压吸附法
变压吸附法(Pressure Swing Adsorption, PSA)是催化过程中比较常用的一种技术，是气体分离技术中非常重要的一部分，把混合气体分解成单个成分，在原料供应、化学反应、制造过程、产品分离中都有重要作用。
它主要通过装有三歉分吸收塔的真空系统，利用能够与不同组分吸附有不同程度的物质进行立体分离，主要用来分离含氮气体和氮质混合气中的二氧化碳以及其它重要的物质，如氨气和氢气。
变压吸附的原理是将需要分离的混合气体进入到吸附塔内，在此过程中通过塔内不断变化的压力和吸附剂的选择性吸附作用，从而达到将混合气体中的几种成分分离的目的。
一般来说，变压吸附的装置一般以三支吸附塔组成，包括预吸附塔、释放附塔和回收附塔。
在变压吸附装置运行过程中，三支吸附塔不断进行着换气、反渗、吸附、释放等步骤，来实现不同组成成分的分离，将吸附在固体表面上的分子再释放出来，从而实现对原混合气体的分离。
由于仅靠压力的变化就能实现混合气体的分离，可大大降低油压、气体流量和电力消耗，使变压吸附技术有着广泛应用。
目前变压吸附技术已经应用于化学、电子、能源、食品、制药等诸多行业，广泛用于空气净化、污染控制等技术领域。
变压吸附技术在空气净化时不仅可以将可怕的有毒气体吸附，而且还有一定的多功能性，可以将空气中的各种微生物、挥发性有机化合物以及悬浮粒等全部净化。
变压吸附技术还可以用于污染控制，其最基本的作用就是吸附多种有机物或挥发性有机气体，从而减少污染物对环境的污染。

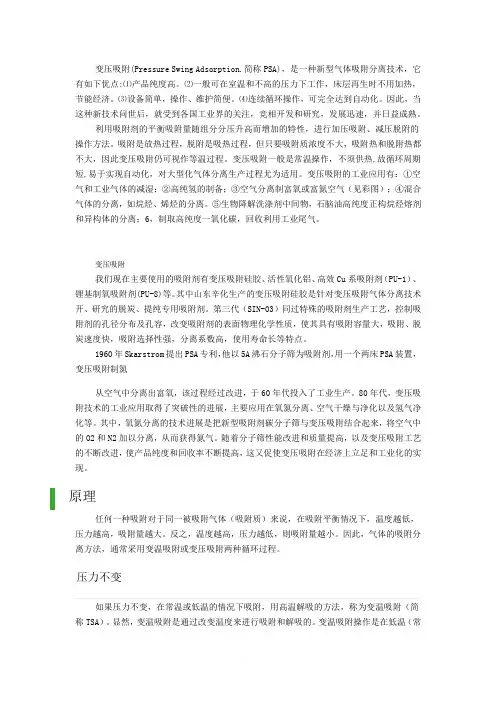

基本原理和流程变压吸附
变压吸附(Pressure Swing Adsorption.简称PSA)，是一种新型气体吸附分离技术，它有如下优点:⑴产品纯度高。
⑵一般可在室温和不高的压力下工作，床层再生时不用加热，节能经济。
⑶设备简单，操作、维护简便。
⑷连续循环操作，可完全达到自动化。
因此，当这种新技术问世后，就受到各国工业界的关注，竞相开发和研究，发展迅速，并日益成熟。
利用吸附剂的平衡吸附量随组分分压升高而增加的特性，进行加压吸附、减压脱附的操作方法。
吸附是放热过程，脱附是吸热过程，但只要吸附质浓度不大，吸附热和脱附热都不大，因此变压吸附仍可视作等温过程。
变压吸附一般是常温操作，不须供热,故循环周期短,易于实现自动化，对大型化气体分离生产过程尤为适用。
变压吸附的工业应用有：①空气和工业气体的减湿；②高纯氢的制备；③空气分离制富氧或富氮空气（见彩图）；④混合气体的分离，如烷烃、烯烃的分离。
⑤生物降解洗涤剂中间物，石脑油高纯度正构烷烃熔剂和异构体的分离；6，制取高纯度一氧化碳，回收利用工业尾气。
变压吸附我们现在主要使用的吸附剂有变压吸附硅胶、活性氧化铝、高效Cu系吸附剂（PU-1）、锂基制氧吸附剂(PU-8)等。
其中山东辛化生产的变压吸附硅胶是针对变压吸附气体分离技术开、研究的脱炭、提纯专用吸附剂。
第三代（SIN-03）同过特殊的吸附剂生产工艺，控制吸附剂的孔径分布及孔容，改变吸附剂的表面物理化学性质，使其具有吸附容量大，吸附、脱炭速度快，吸附选择性强，分离系数高，使用寿命长等特点。
1960年Skarstrom提出PSA专利，他以5A沸石分子筛为吸附剂，用一个两床PSA装置，变压吸附制氮从空气中分离出富氧，该过程经过改进，于60年代投入了工业生产。
80年代，变压吸附技术的工业应用取得了突破性的进展，主要应用在氧氮分离、空气干燥与净化以及氢气净化等。
其中，氧氮分离的技术进展是把新型吸附剂碳分子筛与变压吸附结合起来，将空气中的O2和N2加以分离，从而获得氮气。
变压吸附制氢工艺技术说明(21页)
将工艺流程设定为如下流程
分别简述其流程如下 z
(1)
压缩工序
压缩工厅 由 2 台 CI 开 l 备 ) 三级往复式压缩机组成。由于本装置的原料气中的 ，
茶含量非常低(仅为 5mg/Nm勺 ， 所以 ， 即使到 了 压缩三段也不会在三级冷却器中出现
茶结晶堵塞管道的问题。因此 ， 来自界区外的焦炉煤气首先经压缩机的 级加压至~
在变压吸附气体分离装置常用的几种吸附剂中，活性氧 化铝类属于对水杳强亲和
力的固体 ，
干燥。
般采用三水合侣或三水铝矿的热脱水或热活化法制备 ，主要用于气体的
硅胶类吸附剂属于一种合成的无定形二氧化硅 ， 它是胶态 二氧化硅球形控子的刚
性连续网络 ， 一般是 由 硅酸饷溶液和无机殴混合来制备的，硅胶不仅对水有极强的亲
附剂选择吸附的条件下一次性除去氢以外的绝大部分杂质 ， 获得纯度大于 99.9% 的
粗氢气 ， 从塔顶排出送净化工序。 当被吸附杂质的传质区 前沿(称为吸附前沿)到达床层出口预留段某
停止吸附 ， 转入再生过程。
位置时 ，
吸附剂的再生过程依次如下
a 均压阵压过程 这是在吸附过程结束后 ， 顺着吸附方向将塔内的较高压力的氢气放入其它已完
品氢
il\
O .02 MPa 解 吸气
4
3)
装置 工艺流程描述
本装置中焦炉煤气组成复杂且产品氢纯度要求高 ， 因而本装置工艺流程由压缩工
序、预处理工序 、 变压吸附工 序和净化工序组成。由 于 原料气中的硫\茶及焦油含量很 低 ， 所以在考虑工 艺流程设计时 ， 为节省用户的投资额同时又能保证装置的正常运行 ，
0.22MPa(G) ， 然后进入压缩机第二和第 三级压缩至~ 1.7讯。a(G)后进入后续预处理系
变压吸附技术原理
变压吸附技术原理变压吸附技术是一种常用于气体分离和纯化的方法。
它基于物质在不同压力下吸附性能的差异，通过调节压力来实现气体的分离和纯化。
变压吸附技术的原理可以简单概括为以下几个步骤：吸附、脱附、再生和冷却。
首先是吸附过程。
在吸附剂中，气体分子会与吸附剂表面发生相互作用，从而被吸附剂捕获。
不同气体分子与吸附剂之间的相互作用力不同，因此各种气体分子在吸附剂上的吸附量也不同。
这种差异性是变压吸附技术能够实现气体分离的基础。
接下来是脱附过程。
当吸附剂达到一定的吸附饱和度时，需要将吸附的气体分子从吸附剂上解吸出来。
这可以通过降低吸附剂的压力来实现。
由于不同气体分子的吸附性能差异，它们在不同的压力下会被逐渐解吸出来，从而实现气体的分离。
然后是再生过程。
在脱附后，吸附剂需要进行再生，以便重新使用。
再生的方法通常是通过升高吸附剂的温度来实现。
在一定的温度下，吸附剂上的残余气体分子会被蒸发或反应，从而使吸附剂恢复到初始的吸附状态。
最后是冷却过程。
在再生后，吸附剂需要冷却到适宜的工作温度。
这是为了保证吸附剂在下一轮吸附过程中能够正常工作。
变压吸附技术的应用非常广泛。
例如，在石油化工行业中，变压吸附技术可以用于天然气的脱水和脱硫，以及烃类混合物的分离。
在环境保护领域，变压吸附技术可以用于废气处理和空气净化。
此外，变压吸附技术还可以应用于制氢、气体储存和气体分析等领域。
变压吸附技术通过利用吸附剂对不同气体分子的选择性吸附能力，实现了气体的分离和纯化。
它在气体处理和纯化领域具有重要的应用价值，并且在不同行业中发挥着重要作用。
随着科学技术的不断进步，相信变压吸附技术将会得到更广泛的应用和发展。
焦炉煤气变压吸附制氢工艺流程
焦炉煤气变压吸附制氢工艺流程下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!焦炉煤气变压吸附制氢工艺流程是一项重要的能源转化技术，通过利用焦化炉产生的煤气中的一氧化碳和氢气进行吸附分离，从而获得高纯度的氢气。
vpsa 制氧 原理
vpsa 制氧原理
VPSA技术，即变压吸附技术，是现代制氧技术中广泛应用的一种方法。
这种技术是利用特定的吸附剂对空气中的氧气进行吸附，再经过脱附和分离等过程，提取出纯的氧气。
VPSA制氧的工艺流程分为以下几步：
1. 空气进料：空气经过压缩进入VPSA装置，经过滤污、除湿、降温等预处理，通过进料管道进入吸附塔。
2. 吸附：空气进入吸附塔后，被吸附剂吸附，其中主要是吸附剂与氮气的吸附能力不同，氮气在吸附剂表面被吸附，而氧气则不被吸附，这就实现了氧气的分离。
3. 压缩：吸附后的氮气需要排放出去，此时需要将吸附塔中的压力逐渐升高，以便将吸附剂上的氮气逼出。
4. 脱附：逐步加高的压力使得吸附剂释放出吸附的氮气，此时的吸附塔中既含有纯氧气，也含有大量的氮气。
5. 泄空：为了使下一步的步骤顺利进行，需要通过泄空口将吸附塔内部的气体冲走，剩余的氧气被收集起来。
6. 吸附重复：经过以上的处理，吸附塔内剩余的氮气已经排放干净，吸附剂也被释放。
此时需要将进入的空气再次经过塔体进行重复吸附。
7. 换吸附：由于吸附剂在吸附后会失去作用，需要定期更换吸附剂，以保证制氧的稳定性和可靠性。
以上就是VPSA制氧的工艺流程，通过这种方法可以快速和高效地提取氧气，为人们的生活和工业生产提供了巨大的便利。
VPSA真空变压吸附制氧机工艺流程
VPSA真空变压吸附制氧机工艺流程VPSA（Vacuum Pressure Swing Adsorption）是一种利用吸附剂吸附和脱附技术制氧的工艺流程。
以下是VPSA制氧机的一般工艺流程：1.压缩空气进气：空气从外界经过过滤系统进入压缩机，通过多级压缩对空气进行压缩，增加氧气的浓度和压力。
2.过滤系统：压缩空气进入过滤系统，去除其中的固体颗粒、水分和杂质，以保护后续操作的设备和吸附剂。
3.预冷器：压缩空气进入预冷器，通过与冷凝水交换热量使其降温，准备进入吸附塔。
4.吸附塔：预冷空气进入吸附塔进行吸附。
吸附塔内填充有吸附剂，通常为活性炭或分子筛。
吸附剂能吸附空气中的氮气和水分，而不吸附氧气。
吸附剂通过交替吸附和脱附操作实现氧气和氮气的分离。
当吸附塔中的吸附剂饱和后，需要进行脱附操作。
5.脱附塔：脱附塔是吸附塔的对称体，当一个塔进行吸附操作时，另一个塔进行脱附操作。
在脱附塔中，将它所含的吸附剂中的氮气和水分释放出来，以准备下一轮的吸附操作。
释放出来的气体被称为排放气体或废气，其中富含氮气和水分。
6.开闭气阀：吸附塔和脱附塔之间通过开关气阀的转换，实现交替操作。
吸附塔吸附时，脱附塔进行脱附操作；吸附塔脱附时，脱附塔进行吸附操作。
7.冲洗气体进气：为了更好地脱除吸附剂中的残余废气，采用冲洗气体进气，将氮气和水分彻底排除。
8.制氧气体出口：经过一系列的吸附和脱附操作后，制氧气体被收集，准备用于各种应用。
9.循环气体回收：一部分排放气体被回收，以减少浪费和节约能源。
回收的气体经过处理后，再次进入系统供吸附塔进行吸附操作。
总结起来，VPSA真空变压吸附制氧机工艺流程主要包括压缩空气进气、过滤系统、预冷器、吸附塔、脱附塔、开闭气阀、冲洗气体进气、制氧气体出口和循环气体回收等步骤。
通过吸附剂的吸附和脱附操作，实现氧气和氮气的分离，得到高纯度的制氧气体。
这种制氧技术非常适用于医疗、工业和生活等领域的氧气需求。
psa变压吸附制氢原理
psa变压吸附制氢原理变压吸附制氢是一种新型的氢气制备技术，其原理是利用吸附剂对氢气进行吸附和解吸，通过变压操作实现氢气的高效制备。
本文将对psa变压吸附制氢的原理进行详细分析，包括吸附原理、变压操作原理和氢气制备过程等方面。
一、吸附原理1.1吸附剂的选择吸附剂是psa变压吸附制氢技术的核心部件，其选择直接影响氢气制备的效果。
目前常用的吸附剂主要包括活性炭、分子筛和金属有机骨架材料等。
这些吸附剂具有高比表面积、可控孔径和良好的吸附特性，能够有效地吸附和解吸氢气。
1.2吸附过程在psa变压吸附制氢过程中，氢气会在吸附剂表面进行吸附。
吸附剂的表面具有一定的亲和力，可以吸附氢气分子。
一般来说，吸附剂对氢气的吸附能力与氢气的分压成正比，即在较高的氢气分压下可以实现较大量的吸附。
1.3解吸过程在制备氢气的过程中，需要对吸附剂进行解吸操作，将吸附的氢气释放出来。
解吸过程可以通过降低氢气的分压或提高吸附剂的温度来实现。
解吸后的氢气可以进行收集和储存，用于实际应用。
二、变压操作原理2.1变压装置psa变压吸附制氢技术通过变压操作实现氢气的高效制备。
变压操作一般包括压缩和膨胀两个过程，需要借助变压装置来实现。
变压装置可以根据实际需要采用压缩机、膨胀机和容器等设备，通过控制氢气的压力和温度来实现吸附和解吸。
2.2变压操作过程在psa变压吸附制氢过程中，变压操作是关键的步骤之一。
正常情况下，需要先通过压缩机将原始气体压缩，然后经过变压装置进行变压操作，将氢气的压力提高到吸附剂的适宜吸附压力。
在维持一定的压力情况下，吸附剂会吸附大量的氢气，从而实现氢气的富集。
2.3变压效果变压操作的效果直接影响氢气制备的效率和质量。
通过合理的变压操作可以实现氢气的高效制备，提高氢气的纯度和产量。
而且，变压操作还可以根据实际需要调整，可以灵活应对不同的氢气制备要求。
三、氢气制备过程3.1原始气体处理psa变压吸附制氢技术的氢气制备过程通常需要对原始气体进行处理。
