OptiX10G(Metro5000) V2R6系统结构
华为各传输设备介绍
名目技术建议书1引言近年来，在中国电信公司的关注和大力支持下，华为公司光网络取得了长足的开展和进步。
截至2007年底，华为OptiX光网络系列产品在全球网上应用超过70万套，在109多个国家和地区的540多个运营商获得规模应用，规模应用于全球电信50强中的28个。
据业界著名咨询公司OvumRHK统计：自2001年起华为在亚太光网络市场排名持续第一；2007年华为是全球光网络市场增长最快的设备提供商(2007年vs.2006年全球光网络市场份额年度同比增长第一)，份额到达12.8%，全球排名第二。
另外，华为公司有完整的提供链体系和质量保证措施，可保证符合标书要求的合格标的物的按时交付；还有完善的售后效劳支撑体系，可为电信公司的网络建设和运营提供有力保障。
作为中国电信公司的重要合作伙伴，华为技术不仅是一个国际知名大公司，更是一个对客户负责的公司。
在此，华为技术建议中国电信集团公司在本次采购工程中，采纳华为公司的OptiXOSN9500、OptiXOSN7500、OptiXOSN3500、OptiXOSN2500、、OptiXOSN2000、OptiX10G 〔Metro5000〕、OptiX2500+〔Metro3000〕、OptiX155/622H〔Metro1000〕设备、OptiXMetro500、OptiXMetro100。
结合电信本次集采工程及华为设备在电信网络上的应用情况，华为公司从电信公司的实际运营动身，整网考虑电信传送网络的快速调度、快速调整、快速覆盖、快速扩容的端到端响应需求，充分发扬同一厂家SDH设备、网络级网管在超大型网络中的端到端调度优势，最大限度提升电信传送网络的竞争优势，并尽可能落低业务的运营本钞票。
需要特别指出的是，本次建议采纳的OptiXOSN9500、OptiXOSN7500、OptiXOSN3500和OptiXOSN2500可向ASON智能光网络平滑演进，只需要升级设备的主控软件，并在网管系统上加载ASON智能操纵软件模块即可。
OptiX155622H系统介绍
光接口类型
发光功率标 发光功 接收灵敏度
准要求
率典型 标准要求
(dBm)
值(dBm)
(dBm)
接收灵敏度 设备典型值
(dBm)
距离典 型值
(Km)
I-1多模 1310
S-1.1单模 1310
L-1.1单模 1310
L-1.2单模 1550
-15～-8 -15～-8 -5 ～ 0 -5 ～ 0
-12.0 -12.0 -4.0 -4.0
< -25 < -28 < -34 < -34
-32
1
-32
30
-36
50
-36
90
SDH接口单元
面板标识
155M 622M I-1(4).0 S-1(4).1 L-1(4).1 L-1(4).2
表示光模块是L-1.1的光模块，速率为STM-1 右边光口上面标记代表收（IN），左边光口上面标记代表发（OUT）
辅助单元
电源滤波板
•提 供 两 路 － 48V 电 源 输 入 接 口。只需连接一路就能为电源 板提供电源，就能使两个+5V 的电源模块实现备份功能。 •BGND 、 PGND 、 GND 三 地 需合一接地。
辅助单元
电源系统
GIE4805S
•OptiX155/622H(Metro1000)-UPM （ Uninterruptible Power Modules ： 不间断电源模块）是 OptiX155/622H (Metro1000)产品专 用的电源系统，能够直接从220V交 流市电转换到传输设备需要的-48V 直流通信电压，适合新兴电信运营 商没有-48V直流电供给设备或要求 带蓄电池的需求 。
optixmetro100设备硬件结构
OptiX Metro100设备硬件构造以OptiX Metro100混合业务接入类型设备为例，按功能将系统构造划分为如图1所示的几部分：•2xSTM-1线路单元•E1支路单元•以太网单元•穿插单元•时钟单元•控制单元•电源单元•堆叠单元•外置UPM单元OptiX Metro100系统构造图OptiX Metro100设备的逻辑板位分布如表所示。
机盒介绍OptiX Metro100机盒前后面板上的接口、指示灯、按钮和开关。
OptiX Metro100机盒上的接口及按钮各标签代表的含义如表所示。
功能单元介绍OptiX Metro100各功能单元的功能和特性。
PDH单元的功能如表1所示。
SDH单元的功能如表2所示。
时钟单元的功能如表3所示。
电源单元的功能如表4所示。
以太网单元的功能如表5所示。
扩展单元的功能如表6所示。
电源集中管理单元UPM在高可靠性环境中，OptiX Metro100支持使用UPM电源盒作为电源系统，通过COM口对电源盒进展监控。
面板图UPM反面面板如下列图。
UPM的面板指示灯电源盒面板左侧的整流模块指示灯有：•整流模块故障状态灯〔ALM〕—红色指示灯•整流模块输出状态灯〔Vout〕—绿色指示灯电源盒面板上方的监控模块指示灯有：•电源系统故障状态灯〔ALM〕—红色指示灯•电源系统状态灯〔RUN〕—绿色指示灯接口电源盒面板上共有4个接口，各接口类型和用途如表1所示。
电源参数UPM的电源参数如表2所示。
光纤和线缆OptiX Metro100采用G.657A2光纤连接器，光纤连接器如下列图。
OptiX Metro100的光纤连接器电源线OptiX Metro100的设备电源线包括直流电源线和交流电源线。
分别如图1和图2所示。
图1OptiX Metro100的直流电源线缆图2 OptiX Metro100的交流电源线缆保护地线OptiX Metro100的保护地线如图3所示。
图3 OptiX Metro100的保护地线业务线缆OptiX Metro100的E1电缆如表所示。

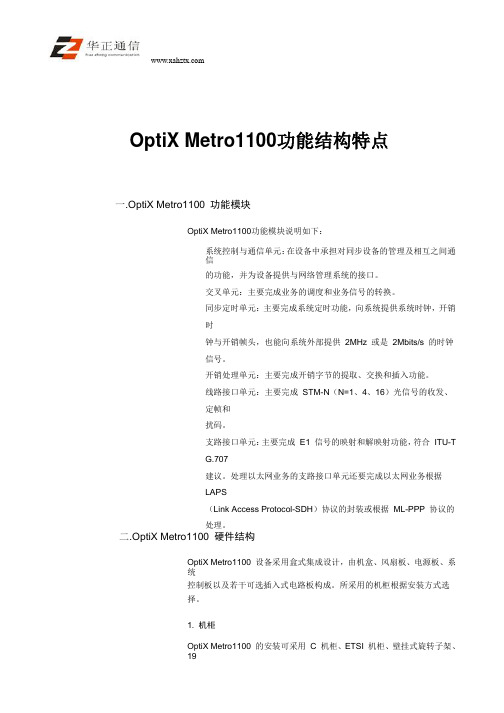

OptiX Metro1100功能结构特点
OptiX Metro1100功能结构特点一.OptiX Metro1100功能模块OptiX Metro1100功能模块说明如下：系统控制与通信单元：在设备中承担对同步设备的管理及相互之间通信的功能，并为设备提供与网络管理系统的接口。
交叉单元：主要完成业务的调度和业务信号的转换。
同步定时单元：主要完成系统定时功能，向系统提供系统时钟，开销时钟与开销帧头，也能向系统外部提供2MHz或是2Mbits/s的时钟信号。
开销处理单元：主要完成开销字节的提取、交换和插入功能。
线路接口单元：主要完成STM-N（N=1、4、16）光信号的收发、定帧和扰码。
支路接口单元：主要完成E1信号的映射和解映射功能，符合ITU-TG.707建议。
处理以太网业务的支路接口单元还要完成以太网业务根据LAPS（Link Access Protocol-SDH）协议的封装或根据ML-PPP协议的处理。
二.OptiX Metro1100硬件结构OptiX Metro1100设备采用盒式集成设计，由机盒、风扇板、电源板、系统控制板以及若干可选插入式电路板构成。
所采用的机柜根据安装方式选择。
1.机柜OptiX Metro1100的安装可采用C机柜、ETSI机柜、壁挂式旋转子架、19英寸标准机柜等安装方式，各种机柜外形尺寸如下：C机柜，机柜尺寸为：1600mm（高）×600mm（宽）×450mm（深）2000mm（高）×600mm（宽）×600mm（深）2200mm（高）×600mm（宽）×600mm（深）2600mm（高）×600mm（宽）×600mm（深）ETSI标准机柜，机柜尺寸为：2000mm（高）×600mm（宽）×300mm（深）2200mm（高）×600mm（宽）×300mm（深）2600mm（高）×600mm（宽）×300mm（深）2000mm（高）×600mm（宽）×600mm（深）2200mm（高）×600mm（宽）×600mm（深）2600mm（高）×600mm（宽）×600mm（深）19英寸标准机柜，机柜尺寸为：2200mm（高）×600mm（宽）×600mm（深）C系列集成机柜是华为公司最新推出的集OptiX Metro 1100传输设备、数字单元、光纤单元于一体的集成式机柜。
Metro1000(OptiX 155622H)设备功能
Metro1000（OptiX 155/622H）设备功能华为Metro1000（OptiX 155/622H）不仅具备传统光网络设备的特点，还具备支持多种网络保护和网管监控等功能。
集成度高Metro1000具有集成度高的特点。
Metro1000为盒式设备，盒体尺寸为436mm（宽）× 293mm（深）× 86mm（高），设备外形如图1和图2所示。
图1 OptiX 155/622H前视图图2 OptiX 155/622H后视图Metro1000支持多种业务类型的接入，可以与无线基站、以太网交换机等设备进行对接。
OptiX 155/622H支持的业务类型和接入数量如表1所示。
提供多种接口Metro1000提供SDH业务、PDH业务、以太网业务等多种业务接口。
OptiX 155/622H提供的接口类型如表1所示。
提供多种同步时钟源Metro1000提供外同步时钟源、线路同步时钟源、支路同步时钟源等多种同步时钟源。
Metro1000工作于跟踪同步方式时，可选择下列同步时钟源作为参考时钟：2048kHz或2048kbit/s的G.703外同步时钟源。
线路单板接口的同步时钟源支路单板接口的同步时钟源SCB板线路接口的同步时钟源和支路接口的同步时钟源。
支持多系统功能Metro1000的交叉容量为21.25G高阶全交叉或5G低阶全交叉，可配置为多个TM（T erminal Multiplexer）或ADM（Add/Drop Multiplexer）或MADM（Multiple Add/Drop Multiplexer）系统，并支持多系统间的业务调度和保护，大大增强了设备的组网能力和网络间业务的调度能力。
支持灵活的组网能力OptiX 155/622H能提供灵活的组网能力，支持点对点、线形、环形、枢纽形、网孔形等。
Metro1000作为接入层设备可以和华为公司的Metro系列设备、OSN系列设备进行混合组网。
OptiX Metro500V1R4系统介绍
接入层 OptiX Metro 500
GSM
PDH
DDN
Ethernet
Metro500的网络应用
组网形式
Metro500支持以下组网形式：
链形
环形
内容介绍
第1章 Metro500的网络应用 第2章 Metro500的子架结构 第3章 Metro500的单元介绍 第4章 Metro500的设备特性
OptiX iManager T2000
网络管理系统OptiX iManager T2000可对OptiX
Metro500进行集中操作、维护和管理（OAM），实现电路 的配置和调度，保证网络安全运行。
Web-LCT
只要终端计算机的Explorer浏览器的版本在5.0以上，输 入IP地址，即可实现OptiX Metro 500业务配置、告警查
OptiX Metro500 V1R4系统介绍
前言
OptiX Metro500是新一代盒式多 业务传输设备。具备集成度高、 安装简易、电源接入方法多等特 点，适合传送末端接入业务，降 低电信网运营成本。 本课程旨在使光网络工程师对 Metro500有一个全面的了解。
参考资料
220V AC / 110V AC电源板
Metro500的单元介绍
电源单元
开关
220V电源接口
拉手
OptiX Metro 500 II型设备的
220V AC / 110V AC电源板
Metro500的单元介绍
风扇
风扇位于OptiX Metro500I设备的右侧 。
风扇
Metro500的单元介绍
单元名称 SCC STG 主控板自动安装 时钟板 说明
实验十SDH设备硬件总体介绍
实验十SDH 设备硬件总体介绍一、实验目的通过对 SDH 传输设备实物的讲解，让学生对OPTIX SDH 设备具体硬件有个大致的了解。
二、实验器材1、 OPTIX 155/622H(METRO1000)设备2套。
2、 OPTIX 155/622(METRO2050)设备1套。
3、维护用终端若干台。
三、实验内容说明对实物和终端分组进行现场讲解。
四、实验步骤系统硬件介绍：1、本实验平台为华为公司最新一代SDH 光传输设备，采用多ADM 技术，根据不同的配置需求，可以同时提供E1 、64K 语音、 10M/100M 、 34M/45M等多种接口，满足现代通信网对复杂组网的需求。
根据实际需要和配置，目前提供E1、64K 语音、 10M/100M 三种接口。
2、实验终端通过局域网（LAN）采用SEVER/CLIENT方式和光传输网元通讯，并完成对网元业务的设置、数据修改、监视等来达到用户管理的目的。
3、本实验平台提供传输设备为OPTIX 155/622和OPTIX 155/622Ｈ，传输速率为STM-1（即 155M ）。
（一）、 OPTIX 155/622 （ METRO2050 ）设备介绍OPTIX155/622 网元外形如 ( 图一 ) 所示：OptiX 155/622设备由机柜、子架、风机盒以及若干可选插入式电路板等构成，可灵活配置为终端复用器（TM）、分插复用器（ADM）、再生中继器（ REG）。
系统可配置为S TM-1单系统或双系统、STM-4单系统或双系统、两者的混合系统，并可实现由 STM-1向 STM-4的在线升级，又可以通过调整配置以满足网络灵活逐级扩容的需求。
本传输实验平台采用三套OPTIX 166/622 SDH 光传输设备，因每个传输设备（也简称网元）硬件配置基本都一样，所以只需介绍其中一个即可。
图一下面就 OPTIX155/622 硬件构成做具体介绍：1.1 电源盒电源盒的外观及内部电路板的位置如( 图二 ) 所示：电源盒安装于OptiX 155/622机柜的顶部。
Metro 100产品介绍
OptiX 2500+(Metro 3000)
OptiX 2500+(Metro 3000) 汇聚层
OptiX 155/ 622H(Metro 1000)
OptiX 155/ 622H(Metro 1000) 接入层
OptiX Metro 500
OptiX Metro 500 引入层
OptiX Metro 100
保护能力 管理方式
SNC保护，线性复用段保护，电源1 SNC保护，线性复用段保护，电源1＋1保护 保护
LCD，Web-LCT， 2000， LCD，Web-LCT，T2000，Navigator
支持的新特性
硬件自检，故障诊断，单站调测工具，TP4 硬件自检，故障诊断，单站调测工具，TP4，IP OVER DCC
HUAWEI TECHNOLOGIES CO., LTD.
HUAWEI Confidential
Page 9
OptiX Metro100 系统概述 OptiX Metro100 功能单元 OptiX Metro100 业务配置及组网应用 OptiX Metro100 维护注意事项
HUAWEI TECHNOLOGIES CO., LTD.
HUAWEI TECHNOLOGIES CO., LTD.
HUAWEI Confidential
Page 2
OptiX Metro100 系统概述 OptiX Metro100 功能单元 OptiX Metro100 业务配置及组网应用 OptiX Metro100 维护注意事项
HUAWEI TECHNOLOGIES CO., LTD.
OptiX Metro 100
交换机或基站
HUAWEI TECHNOLOGIES CO., LTD. HUAWEI Confidential Page 5
OptiX Metro6100系统硬件介绍
16/-64、GE、10GE）或特殊业务（如ESCON、Fiber Channel），一般用于城域骨干网、本地网、宽频带数据网和存 储局域网，也可用于以GE业务为主的接入层。
OptiX Metro 6100系统在城域全网解决方案中的地位
设备技术特点
OptiX Metro 6100系统的单波长最高速率为10Gbit/s，能够提供
3.CLKIN 7. Serial1 11.OAM接口 15. 公务电话接口
4. CLKOUT 8. Serial2 12. POWER1
风扇区
1. 风扇（6 个） 2. 防尘网 4. 风扇运行指示灯 （6 个） 5. 告警指示灯
3. 拉手 6. 接插件
子架侧视图
接口区
出风口
单板区
虚线所表示的是散热风道和通风方向
STM-64 标准FEC功能波长转换单元LWF
将客户侧的光信号转换成符合ITU-T G.692建议标准波长的光信
号;
波长间隔为100GHz ；
LWF/LRF采用RS标准码，符合ITU-T G.709的FEC建议，支持 ITU-T G.709的协议开销；标准速率10.71Gbit/s； 提供再生段B1、J0的监测； 实现：激光器偏置电流监测、激光器制冷电流监测、激光器发 送光功率监测和入射光功率监测、工作温度的监测； 具有激光器自动关断（ALS）功能。 使用LRF作为中继单板。
ቤተ መጻሕፍቲ ባይዱ
DCM插框
HUB插框 单板
机柜结构
机柜尺寸：
2.2m×0.6m×0.3m
2.6m×0.6m×0.3m
工作电源：-48V±20% DC 整机最大功耗（满配置）：2000W
1. 后门板 5. 侧板 9. 电源盒
华为Metro1000(Optix 155 622H)设备总概
华为Metro1000（OptiX 155/622H）设备总概华为Metro1000（OptiX 155/622H）是华为metro系列中的一款设备，属于比较简单的设备，完成的业务不多，满足一般的业务情况，Metro1000（OptiX 155/622H）提供STM-1/STM-4光同步传输功能，线路速率可以从STM-1在线升级到 STM-4。
Metro1000（OptiX 155/622H）产品提供丰富的业务接口和强大的交叉能力。
Metro1000（OptiX 155/622H）设备可以通过SDH接口与OptiX 155/622、OptiX 2500+(Metro3000)、OptiX 10G等SDH传输设备组成传输网；也可以通过PDH、ATM和以太网接口与接入网设备、GSM移动蜂窝基站、ETS无线接入基站、交换机、路由器等设备配合组成通信网。
总体结构Metro1000（OptiX 155/622H）采用盒式集成设计，可以单独使用，也可以集成在220V机箱中使用。
机盒外形尺寸为：436mm（宽）×293mm（深）×86mm（高），Metro1000（OptiX 155/622H）集成在内置220V机箱后，采用电源模块代替了电源板POI/POU，其他结构不变。
Metro1000（OptiX 155/622H）单板列表和分类SDH 类单板Metro1000（OptiX 155/622H）支持的SDH 单板类型单板名称单板描述插放槽位OI16D 2路STM-16光接口板集成在SCB上OI4 1路STM-4光接口板 IU1、IU2、IU3OI4D 2路STM-4光接口板 IU1、IU2、IU3、集成在SCB上OI2S 1路STM-1光接口板 IU1、IU2、IU3OI2D 2路STM-1光接口板 IU1、IU2、IU3、集成在SCB上SL1Q 4路STM-1光接口板 IU4SL1O 8路STM-1光接口板 IU4SB2L 1路STM-1单纤双向光接口板 IU1、IU2、IU3SB2R 1路STM-1单纤双向光接口板 IU1、IU2、IU3SB2D 2路STM-1单纤双向光接口板 IU1、IU2、IU3SLE 1路STM-1电接口板 IU1、IU2、IU3SDE 2路STM-1电接口板 IU1、IU2、IU3PDH 类单板Metro1000（OptiX 155/622H）支持的PDH 单板类型单板名称单板描述插放槽位SP1S 4路E1电接口板 IU1、IU2、IU3SP1D 8路E1电接口板 IU1、IU2、IU3SP2D 16路E1电接口板 IU1、IU2、IU3、集成在SCB上PD2S 16路E1电接口板 IU4PD2D 32路E1电接口板 IU4 PD2T 48路E1电接口板 IU4SM1S 4路E1/T1电接口板 IU1、IU2、IU3SM1D 8路E1/T1电接口板 IU1、IU2、IU3PM2S 16路E1/T1电接口板 IU4PM2D 32路E1/T1电接口板 IU4PM2T 48路E1/T1电接口板 IU4PE3S 1路E3电接口板 IU1、IU2、IU3PE3D 2路E3电接口板 IU1、IU2、IU3PE3T 3路E3电接口板 IU1、IU2、IU3PT3S 1路T3电接口板 IU1、IU2、IU3PT3D 2路T3电接口板 IU1、IU2、IU3PT3T 3路T3电接口板 IU1、IU2、IU3Metro1000（OptiX 155/622H）的特点Metro1000（OptiX 155/622H）提供丰富的业务接口和辅助接口功能1.强大的多系统支持能力：单一设备可以配置成多TM和ADM；2.灵活的组网能力：由于采用大规模的交叉连接矩阵，OptiX 155/622H能提供灵活的组网能力，支持多种网络拓扑，包括点对点、线形、环形、环交叉、环相交、环带链等多种复杂组网结构；3.功能完善的网络管理系统：OptiX iManager可对OptiX 155/622H组成的复杂网络进行集中操作、维护和管理（OAM），实现电路的配置和调度，保证网络安全运行；4.强大的多系统支持能力：单一设备可以配置成多TM和ADM；5.标准结构设计，体积小，易于安装、维护和扩容；软件系统Metro1000（OptiX 155/622H）系统的软件系统为模块化结构。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
OptiX10G （Metro5000) V2R6系统结构
1.1 OptiX10G (Metro5000)功能模块
OptiX10G (Metro5000)按照ITU-T 相关建议进行设计，系统功能结构如图1-1所示。
网管单元
主备
E1
图1-1 OptiX10G (Metro5000)的系统功能结构
表1-1给出了OptiX10G (Metro5000)各系统单元所包含的单板和相应的功能。
表1-1系统单元所包括的单板及相应的功能
1.2 OptiX10G(Metro5000)硬件结构
OptiX10G(Metro5000)系统硬件结构为子架插板式设计，最基本的功能单元为单板，不同功
能的单板插在工作子架中可以配置成不同类型、不同功能的设备。
1.2.1 机柜
OptiX10G(Metro5000)光传输设备机柜分为三种，它们的区别仅在于高度不同，尺寸和重量
分别为：
●2000mm（高）×600mm（宽）×600mm（深），87kg；
●2200mm（高）×600mm（宽）×600mm（深），95kg；
●2600mm（高）×600mm（宽）×600mm（深），106kg。
1. 电源盒
2. 子架
3. 插板区
4. 光纤走线槽
5. 风扇区
图1-2OptiX10G(Metro5000)机柜
OptiX10G(Metro5000)机柜如图1-2所示。
机柜顶部安装电源盒，外部-48V电源通过电源盒
给机柜供电，支持-48V电源双路备份工作方式，同时，提供六路外部告警的接入和两
路机柜告警的输出接口，方便设备的运行管理。
1.2.2 子架
工作子架安装在机柜中，子架在机柜中的配置情况如表1-2所示。
表1-2子架在机柜中的配置方式
OptiX10G(Metro5000)子架尺寸为845mm（高）×450mm（宽）×490mm（深），空子架
重21kg。
子架分为上、下两框，采用前后插板的形式，如图1-3、图1-4所示，所有插
板统一拉手条宽度为35.56mm。
1. 线路接口板
2. 交叉连接和时钟板
3. 保护倒换发送板
4. 保护倒换接收板
图1-3OptiX10G(Metro5000)子架外形前视图
1. 主控板
2. 电接口板
3. 通信板
4. 外部时钟
接口板5. 电源接口
板
6. 公务板
图1-4OptiX10G(Metro5000)子架外形后视图
OptiX10G(Metro5000)系统子架由以下部分组成：
●风扇区：安装风扇框，以保证单板工作的环境温度；
●插板区：OptiX10G(Metro5000)前插板区有26个板位，后插板区有24个板位，前插
板的尺寸为：322.25mm×280mm，后插板的尺寸为322.25mm×120mm。
OptiX10G(Metro5000)设备的子架面板没有专门的对外接口区，对外接口全部设计在单板拉手条上；
●光纤走线槽：整个子架中间和底部各留有约44.45mm的走线空间。
由各单板拉手
条上的光口引出的光纤跳线经过走线槽后进入机柜的侧壁。
OptiX10G(Metro5000)插板区如图1-5，接口说明如表1-3。
HUAWEI
图1-5 OptiX10G (Metro5000)子架板位示意图
表1-3 OptiX10G (Metro5000)子架单板接口说明
1.3 单板列表
表1-4列出了OptiX10G (Metro5000)设备所使用的单板的中英文名称。
表1-4OptiX10G(Metro5000)单板列表。
