适用于锂离子电池的铝塑膜封装的封装封头

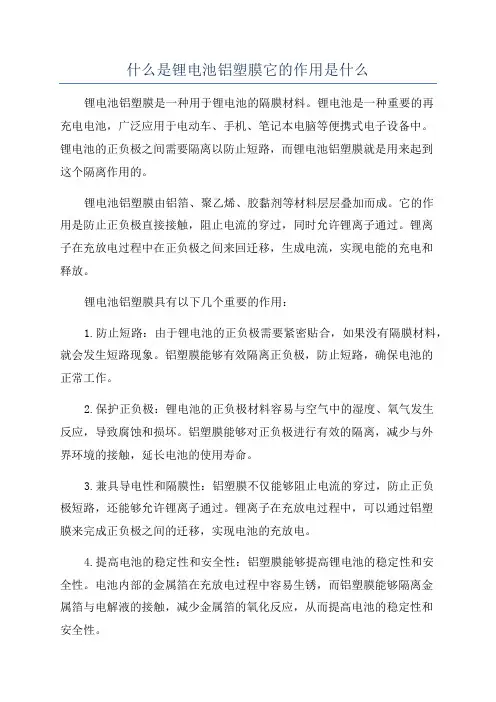

什么是锂电池铝塑膜它的作用是什么
什么是锂电池铝塑膜它的作用是什么
锂电池铝塑膜是一种用于锂电池的隔膜材料。锂电池是一种重要的再充电电池，广泛应用于电动车、手机、笔记本电脑等便携式电子设备中。锂电池的正负极之间需要隔离以防止短路，而锂电池铝塑膜就是用来起到这个隔离作用的。
锂电池铝塑膜由铝箔、聚乙烯、胶黏剂等材料层层叠加而成。它的作用是防止正负极直接接触，阻止电流的穿过，同时允许锂离子通过。锂离子在充放电过程中在正负极之间来回迁移，生成电流，实现电能的充电和释放。
锂电池铝塑膜具有以下几个重要的作用：
1.防止短路：由于锂电池的正负极需要紧密贴合，如果没有隔膜材料，就会发生短路现象。铝塑膜能够有效隔离正负极，防止短路，确保电池的正常工作。
2.保护正负极：锂电池的正负极材料容易与空气中的湿度、氧气发生反应，导致腐蚀和损坏。铝塑膜能够对正负极进行有效的隔离，减少与外界环境的接触，延长电池的使用寿命。
3.兼具导电性和隔膜性：铝塑膜不仅能够阻止电流的穿过，防止正负极短路，还能够允许锂离子通过。锂离子在充放电过程中，可以通过铝塑膜来完成正负极之间的迁移，实现电池的充放电。
4.提高电池的稳定性和安全性：铝塑膜能够提高锂电池的稳定性和安全性。电池内部的金属箔在充放电过程中容易生锈，而铝塑膜能够隔离金属箔与电解液的接触，减少金属箔的氧化反应，从而提高电池的稳定性和安全性。 总之，锂电池铝塑膜是锂电池中非常重要的隔膜材料，具有阻止正负极短路、保护正负极、兼具导电性和隔膜性、提高电池的稳定性和安全性等多种作用。它的应用促进了锂电池技术的发展，并且在现代电子设备中起到了至关重要的作用。
锂离子电池铝塑复合膜发展趋势综述
锂离子电池铝塑复合膜发展趋势综述
冯慧杰;张学建;马亚男
【摘 要】随着锂离子电池新能源产业的发展,动力软包锂离子电池在锂离子电池中占比达30％以上,3C类占比60％以上.锂离子电池铝塑复合膜是软包锂离子电池的重要组成部分,是锂离子电池结构中技术难度最高的材料之一.本文综述了锂离子电池铝塑复合膜的市场状况和技术研究进展,从结构组成、市场分析、技术要求、原材料国产化、专利分析、发展前景6个方面介绍了锂离子电池铝塑复合膜的发展趋势,阐明了铝塑复合膜技术难点,展望了发展前景.
【期刊名称】《信息记录材料》
【年(卷),期】2019(020)008
【总页数】5页(P9-13)
【关键词】锂离子电池;铝塑复合膜;软包锂离子电池;铝塑膜
【作 者】冯慧杰;张学建;马亚男
【作者单位】中国乐凯股份有限公司 河北 保定 071054;中国乐凯股份有限公司 河北 保定 071054;中国乐凯股份有限公司 河北 保定 071054
【正文语种】中 文
【中图分类】TQ13
1 引言
锂离子电池具有能量密度高(100Wh/kg)、自放电小、工作电压高（3.5V 以上）、循环寿命长（1000 次以上）、绿色环保等优点[1-4]，近几年作为储能器件的锂离子电池高速发展，主要应用于3C 类和电动汽车等领域。受政策引导、产业布局、优惠补贴等多重因素的引导，锂离子电池逐渐向高比容量、轻量化发展。而以铝塑复合膜为外壳的软包锂离子电池，具有重量轻、设计灵活、能量密度高等优点，目前在3C 领域应用率已经超过60%，并逐步应用到新能源汽车和储能领域[5-7]。虽然近几年新能源汽车自燃事件引起人们对锂离子电池安全性能的担忧，从而一定程度上限制了铝塑复合膜在动力电池中的应用，但聚合物锂离子电池或全固态电池的研究与应用，消除了电解液腐蚀泄露的风险，使用软包锂离子电池不会出现鼓气胀包现象，安全性得到很大提高[8-12]。软包锂离子电池的广泛推广大大刺激了铝塑复合膜市场，铝塑复合膜产能持续上升，进入黄金增长期。
软包锂离子电容器极耳与铝塑膜热封性能分析
软包锂离子电容器极耳与铝塑膜热封性能分析
发布时间：2023-02-07T03:16:22.202Z 来源：《中国电业与能源》2022年9月17期 作者： 肖亚斌
[导读] 随着我国新能源汽车市场的快速发展，软包锂离子电容器由于其能量密度高
肖亚斌
深圳市中基自动化股份有限公司 518100
摘要：随着我国新能源汽车市场的快速发展，软包锂离子电容器由于其能量密度高、循环寿命长、热稳定性强等优势特点，从而被广泛应用于新能源汽车当中。而极耳与铝塑膜作为软包锂离子电容器的重要组成部分，影响着电容器材料中的电解质、活性物质以及内部电荷
大小，因此采用热封极耳和铝塑膜是目前应用广泛的两种方法。基于此本文结合自身的工作经历，对软包锂离子电容器极耳与铝塑膜热封
性能进行分析研究，旨在进一步提高软包锂离子的热封稳定性，加强电容器的使用寿命，最终快速新能源汽车产业的发展。
关键词：软包锂离子电容器；极耳热封性；铝塑膜热封性
前言：目前在软包锂离子电容器的热封性能研究中，采用热封极耳和热封铝塑膜是作为常用方法。其中在极耳应用方面，一般采用高铝塑结构极耳，在铝塑膜应用方面，一般采用0.5μm铝塑膜进行热封。尤其是铝塑膜的研究中，作为一种薄膜形式的锂离子电容器铝塑胶层，
主要是由粘合剂、保护层以及隔膜所组成，而保护层中的热封胶层和耐高温胶层作一种性能良好的热封材料，能够使铝塑膜具备良好的热
封性，从而进一步提高软包锂离子电容器的使用寿命。
一、软包锂离子电容器极耳热封性能分析
（一）实验材料选择
由于目前软包锂离子电容器所用主要为石墨负极，因此首先要满足高能量密度要求。根据电池电芯质量要求，需选用容量和功率大，同时还具有良好的导电能力的材料。本人2009年2月-2012年3月，在广州友田机电设备有限公司,从事自动化焊接设备电气设计。2013年5
月-2019年5月，在深圳市海得地实业有限公司，从事动力电池切片和叠片设备，2019年5月-至今，在深圳市中基自动化股份有限公司,从事
电池铝塑膜指标
- 1 - 电池铝塑膜指标
电池铝塑膜是电池包装中的重要组成部分，其指标的好坏直接影响到电池的性能和使用寿命。本文将从电池铝塑膜的定义、分类、性能指标、应用范围和发展趋势等方面进行探讨。
一、电池铝塑膜的定义和分类
电池铝塑膜是由铝箔和塑料膜复合而成的一种薄膜材料，用于电池的包装和隔离。根据不同的材质和结构，电池铝塑膜可以分为单层铝塑膜、双层铝塑膜和三层铝塑膜。其中，单层铝塑膜主要用于干电池和一次性电池的包装，双层铝塑膜和三层铝塑膜则主要用于充电电池和锂离子电池的包装。
二、电池铝塑膜的性能指标
电池铝塑膜的性能指标主要包括厚度、拉伸强度、热封强度、气密性、阻隔性、耐温性和耐腐蚀性等。其中，厚度是指电池铝塑膜的厚度，一般为0.05~0.15mm。拉伸强度是指电池铝塑膜在拉伸时的强度，一般要求在10MPa以上。热封强度是指电池铝塑膜在热封时的强度，一般要求在0.5~1.5N/15mm。气密性是指电池铝塑膜对气体的阻隔能力，一般要求在0.1~1.0cm3/m2·24h·0.1MPa以下。阻隔性是指电池铝塑膜对水蒸气和氧气的阻隔能力，一般要求在0.1~1.0g/m2·24h以下。耐温性是指电池铝塑膜在高温环境下的稳定性能，一般要求在100℃以上。耐腐蚀性是指电池铝塑膜对电解液和其他化学物质的耐腐蚀能力，一般要求能够耐受电池中的酸碱性物质。 - 2 - 三、电池铝塑膜的应用范围
电池铝塑膜主要应用于各种电池的包装和隔离，如干电池、一次性电池、充电电池、镍氢电池、锂离子电池等。其中，锂离子电池是目前电池铝塑膜的主要应用领域之一。由于锂离子电池具有高能量密度、长寿命和轻量化等优点，因此在电动汽车、智能手机、笔记本电脑、无人机等领域得到了广泛应用。
四、电池铝塑膜的发展趋势
随着电动汽车、智能手机、笔记本电脑、无人机等市场的不断扩大，电池铝塑膜的需求量也在逐年增加。未来，电池铝塑膜的发展趋势主要体现在以下几个方面：

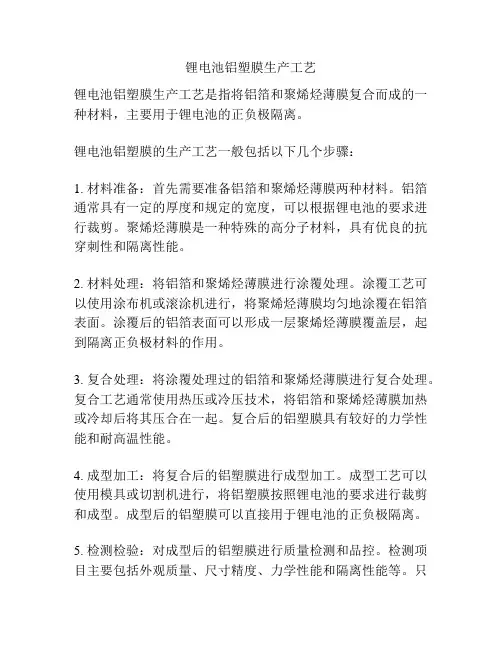

锂电池铝塑膜生产工艺
锂电池铝塑膜生产工艺
锂电池铝塑膜生产工艺是指将铝箔和聚烯烃薄膜复合而成的一种材料，主要用于锂电池的正负极隔离。
锂电池铝塑膜的生产工艺一般包括以下几个步骤：
1. 材料准备：首先需要准备铝箔和聚烯烃薄膜两种材料。铝箔通常具有一定的厚度和规定的宽度，可以根据锂电池的要求进行裁剪。聚烯烃薄膜是一种特殊的高分子材料，具有优良的抗穿刺性和隔离性能。
2. 材料处理：将铝箔和聚烯烃薄膜进行涂覆处理。涂覆工艺可以使用涂布机或滚涂机进行，将聚烯烃薄膜均匀地涂覆在铝箔表面。涂覆后的铝箔表面可以形成一层聚烯烃薄膜覆盖层，起到隔离正负极材料的作用。
3. 复合处理：将涂覆处理过的铝箔和聚烯烃薄膜进行复合处理。复合工艺通常使用热压或冷压技术，将铝箔和聚烯烃薄膜加热或冷却后将其压合在一起。复合后的铝塑膜具有较好的力学性能和耐高温性能。
4. 成型加工：将复合后的铝塑膜进行成型加工。成型工艺可以使用模具或切割机进行，将铝塑膜按照锂电池的要求进行裁剪和成型。成型后的铝塑膜可以直接用于锂电池的正负极隔离。
5. 检测检验：对成型后的铝塑膜进行质量检测和品控。检测项目主要包括外观质量、尺寸精度、力学性能和隔离性能等。只有通过检测合格的铝塑膜才能进行下一步的生产和应用。
以上就是锂电池铝塑膜生产工艺的基本步骤。随着技术的不断发展，锂电池铝塑膜生产工艺也在不断改进和创新，以提高生产效率和产品质量。
锂电池与铝塑膜绝缘标准
锂电池与铝塑膜绝缘标准
随着电子设备的快速发展，锂电池作为一种重要的能源储存装置，被广泛应用在移动通信、电动车辆、储能等领域。为确保锂电池的安全性能和使用寿命，铝塑膜作为锂电池的隔膜材料，具有绝缘作用。本文将探讨锂电池与铝塑膜绝缘的标准。
一、锂电池绝缘要求
锂电池是一种化学能转换为电能的装置，它包含正极、负极和隔膜等组成部分。隔膜能够有效地将正负极隔离，防止短路和过热，确保电池的正常工作。因此，锂电池绝缘要求非常严格。
1. 高绝缘强度：锂电池正常工作时，内部会产生较高的电压，因此需要隔膜具有足够的绝缘强度，以防止电流泄漏和短路故障的发生。
2. 低导电性：锂电池隔膜需要具备低导电性，以防止电流从正负极之间相互流动，从而影响电池的性能。
3. 耐高温性：锂电池在充放电过程中会产生热量，因此隔膜需要具备一定的耐高温性，以防止因温度过高导致隔膜变形或熔化。
二、铝塑膜绝缘标准
铝塑膜是一种常用的锂电池隔膜材料，其由多层复合薄膜构成，具有较好的绝缘性能和热稳定性。以下是铝塑膜绝缘标准的主要要求：
1. 绝缘电阻：铝塑膜的绝缘电阻应符合相关国际标准或行业标准的要求。一般来说，绝缘电阻应大于1 × 10^9 Ω。 2. 导电性：铝塑膜的导电性应符合相关标准的要求。一般来说，铝塑膜的导电性应小于1 × 10^-9 S/cm。
3. 热收缩性：铝塑膜的热收缩性应符合相关标准的要求。一般来说，热收缩率应在10%以内。
4. 耐高温性：铝塑膜需要具备一定的耐高温性能，以防止因温度过高导致膜的熔化或变形。一般来说，铝塑膜的耐高温性应在120℃以上。
5. 耐燃性：铝塑膜在受到外部火焰燃烧时，应有一定的抑制燃烧的能力，以确保电池的安全性。
三、铝塑膜选用与使用注意事项
选择合适的铝塑膜材料对于电池的安全性和性能有着重要影响。在选用铝塑膜时，需注意以下几点：
1. 符合行业标准：选用具备符合国际或国内行业标准要求的铝塑膜材料，以确保其绝缘性能和耐用性。
拉力检验作业指导书
拉力检验作业指导书 文件阶层 三阶文件 文件编号
版次 A/1 页码 1.目的
规范检验员作业手法，保证测试结果的准确性。
2.适用范围
适用于锂电池隔膜和铝塑膜的来料拉力检验，组装车间的封装拉力测试以及PACK车间的极耳焊接强度测试。
3.职责
3.1品质部:品质部负责此标准的制定并按照此标准检验；
3.2研发部:研发部负责测试异常时给予技术支持；
3.3生产部:生产部负责测试异常的产品隔离与异常措施的执行；
4.辅助工具
手套、钢尺、裁切刀、玻璃桌面
5.作业内容
5.1 隔膜拉力检验：
5.1.1 隔膜横向拉力测试：
取一段隔膜，带上手套在玻璃桌面上按隔膜放卷方向使用裁切刀取15mm长，横向取50mm宽（如隔膜宽度未达到50mm，则以隔膜实际宽度为标准，取其整个宽度），使用拉力测试仪测试其横向拉力强度。（如图1）
图1 图2
5.1.2隔膜纵向拉力测试：
取一段隔膜，带上手套在玻璃桌面上按隔膜放卷方向在中间位置取50mm长15mm宽的隔膜，使用拉力测试仪测试其纵向拉力强度。（如图2）
5.1.3 测试：
开启设备，按“拉力机下位键”将固定夹具1调整到合适位置，按（图3）示意将隔膜用“固定夹具1”和“固定夹具2”分别固定好，使物体的检测面处于平行状态，并锁紧螺丝。然后按“拉力机上位键”使拉力机“固定夹具1”上升直至隔膜被拉断，按红色“停止键”停止“固定夹具1”上升，检测结束，读取并记录拉力机显示数值。
5.2铝塑膜拉力强度测试：
取一段铝塑膜，带上手套在玻璃桌面上使用裁切刀在铝塑膜中间位置（不考虑横向或纵向）取50mm长15mm宽（图4），使用拉力机测试拉断铝塑膜所需要的拉力值。测试方法同5.1.3。
图3 图4
软包锂电池基础知识
软包锂电池基础知识
软包锂电池是一种使用铝塑膜包装的液态锂离子电池，它采用铝塑膜代替了传统的钢壳或铝壳。在结构上，软包锂电池包含正负极、隔膜、电解液及外壳等部件。正极是锂电池的重要组成部分，包括正极材料和集流体，其中集流体常采用铝金属，活性材料覆盖在集流体两侧。负极材料对电池性能也有重要影响，由铜集流体和负极材料组成，常见材料有石墨、二氧化硅等。隔膜是一种不导电的聚合物材质薄膜，在电池正极与负极之间防止电极接触短路，同时可以实现电解液中的自由锂离子通过。
软包锂电池具有一些优势。首先，它的安全性能好，因为其不会像钢壳铝壳电芯那样发生爆炸。其次，软包电池的重量较轻，较同等容量的钢壳锂电轻40%，较铝壳电池轻20%。此外，软包电池的容量较大，较同等规格尺寸的钢壳电池容量高10～15%，较铝壳电池高5～10%。而且，软包电池的内阻较小，国产软包电池芯的内阻最小可做到35mΩ以下，极大地降低了电池的自耗电。最后，软包电池的设计灵活，可根据客户的需求定制形状和开发新的电芯型号。
软包锂电池的工作电压范围是～，标称电压为。其标准放电持续电流为，工作温度范围为充电：0～45℃，放电：-20～60℃。产品尺寸为MAX
3552mm，成品内阻≤150mΩ，过放保护电压为±，过流值为2～4A。
以上内容仅供参考，如需更多信息，建议查阅相关文献或咨询相关技术人员。
铝电解电容封装名称
铝电解电容封装名称
铝电解电容是一种常见的电子元件，广泛应用于电路中。它具有高
容量、低电阻和长寿命等优点，在电子设备中起着重要的作用。然
而，对于铝电解电容封装名称的选择，很多人可能会感到困惑。本
文将介绍几种常见的铝电解电容封装名称，供读者参考。
1.直插式封装（DIP）
直插式封装是铝电解电容最常见的一种封装形式。它的引脚直接插
入电路板中的孔中，稳固且易于安装。直插式封装适用于大多数电
子设备，如电视、音响等。
2.表面贴装封装（SMD）
表面贴装封装是一种现代化的封装技术，逐渐取代了直插式封装。
它的引脚焊接在电路板的表面上，占用空间较小，适用于体积较小
的电子设备，如手机、平板电脑等。
3.轴向封装轴向封装是一种较为传统的封装形式，引脚位于电容的两端，呈直
线排列。轴向封装适用于一些特殊的电路设计，如音频放大器等。
4.微型封装
微型封装是近年来出现的一种封装形式，具有更小的体积和更高的
容量。微型封装可用于一些微型电子设备，如耳机、蓝牙设备等。
总结：
选择适合的铝电解电容封装名称对于电子设备的性能和可靠性至关
重要。在选择封装名称时，应考虑设备的体积、功耗、电路设计等
因素。以上介绍的几种常见封装名称仅供参考，读者可以根据实际
需求选择最合适的封装形式。
聚合物软包电池铝塑膜裁切尺寸设计规范
聚合物软包电池铝塑膜裁切尺寸设计规范
1. 规范目的
为方便设计新型号电池时，确定合理的铝塑膜裁切尺寸，在保证产品质量的前提下，节约铝塑膜，减少铝塑膜边角料或是零边角料。
2. 现有铝塑膜规格
目前铝塑膜三大供应厂商DNP、昭和、住友公司的铝塑膜规格尺寸主要有480mm*δμm和400mm*δμm(其中δ为铝塑膜厚度)，定制规格除外。
3.铝塑膜裁切尺寸
图1 冲盒铝塑膜相关尺寸图
3.1先论证铝塑膜裁切宽度尺寸
a．铝塑膜裁切宽度规格
为达到铝塑膜裁切时无边角料的理想状态，设计铝塑膜裁切宽度应为400或480的公约数，如50、57、66、80、96、100、120、133、160、200等10种规格。
b．冲盒拉深变形侧封边预留宽度B1
为保证铝塑膜冲盒后侧封边拉深变形后最小宽度≥6mm，对侧封边预留设计要求如下：1)模具凹坑长度≤150mm，B1=12mm；2)模具凹坑长度＞150mm，B1=15mm。
c．模具凹坑宽度尺寸B2
d．一封边宽度B3=5mm，目前一封封头宽度为5mm e．为保证一封均能被封住，一封外未封区宽度B4=1~3mm，取中间值2mm
f．为保证一封效果，一封热辐射区域宽度B5=1~3mm，取最大值3mm
g．为确保二封无电解液溅到电池主体上，二封刺刀距电芯主体的距离B6≥13mm，取最小值13mm
h．为保证二封真空除气效果二封刺刀口最小有效宽度B7≥4mm，取最小值4mm
综上，为保证二封除气效果，要求电池气袋边宽度B8=B-B1-B2=B-B2-12(15)≥B3+B4+B5+B6+B7=5+2+3+13+4=27mm,B=50、57、66、80、96、100、120、133、160、200，即设计铝塑膜裁切宽度尺寸时，只要气袋边宽度大于27mm即可满足二封除气效果。
另外，对注液量≥8.0g的电池，还要综合考虑气袋长度对注液工序的影响，避免电池注液后气袋内电解液过满溢出污染腐蚀电池，此时电池气袋边宽度B8要求≥33mm,视实际情况而定，要求注液后满足电解液液面距气袋边缘的高度≥10mm即可。
