充分考虑逃生需求 汽车门锁结构解析
2012-07-26 18:18 出处：pcauto 作者：常庆林 责任编辑：常庆林
关键词：北京 广渠门
汽车门锁 结构 技术解析
【太平洋汽车网 技术频道】7月21日，北京强降雨致使广渠门桥下一片汪洋，五辆车搁浅水中。其中一辆越野车中被困男子虽被救出，但送医抢救无效身亡。我们先不去讨论该男子的死因，我们从汽车门锁的结构来分析一下，究竟汽车的门锁能不能满足逃生需求？
● 何时能通过内部门拉手拉开车门？传播优秀Word版文档 ，希望对您有帮助，可双击去除！
说到门锁，各位车主经常打交道的就是中控锁开关。锁上中控锁，车外的人就不能通过外部的门拉手拉开车门了，而内部拉手只能通过机械解锁机构解锁后才能从内部打开车门。
所谓的“机械解锁机构”就是在们边上的那个锁销或者是门拉手上的那个带红色标记的可以拨动的机构。把机械解锁机构调整到解锁位置，就可以通过内部门拉手把门打开了。传播优秀Word版文档 ，希望对您有帮助，可双击去除！
一些车型并没有上面提到的机械解锁机构，但在车辆静止的情况下，通过两次拉动内部门拉手可以把门打开。
● 例外的情况
在静止状态下，无法打开车门的唯一一种可能就是儿童安全锁被上锁了。当然只有后门会有儿童安全锁，前门无论如何都能通过内部拉手和机械解锁机构打开车门。如果确实无法以任何方式打开前车门，就只能说是你车子的门锁坏了，要去检修了。
● 车门锁系统——门饰板内部的秘密传播优秀Word版文档 ，希望对您有帮助，可双击去除！
拆除一台车的门饰板后，我们可以大致了解到门锁的结构和基本运作过程。下面以宝马320i（E90）的门锁工作过程来说明：
1.当机械锁处于上锁状态时
此时，机械解锁机构的锁销处于较低位置。拉动一次内部门拉手，机械解锁机构锁销上移，机械锁解锁。
再拉动一下内部门拉手，门锁解锁，门就可以推开了。
2.当机械锁处于解锁状态时
此时，机械解锁机构的锁销处于较高位置。拉动一下内部门拉手，门锁解锁，门就可以推开了。
● 特工是如何破窗进入车内的？
传播优秀Word版文档 ，希望对您有帮助，可双击去除！
在电影中我们时常见到特工破窗进入车内的镜头，特工的操作方式我们可参看上图。按上述方法破窗进入车内会触发防盗系统，车辆报警且无法启动发动机，能做的就只有拿走车内物品。
● 车门锁系统——门锁模块是怎样的？
从上图中我们可以看到一双门锁模块的实物图。在没有连接任何电器线路的情况下，他可以通过拉起A，拉下B对门锁进行解锁。
● 门锁设计的重要原则：生命安全第一传播优秀Word版文档 ，希望对您有帮助，可双击去除！
门锁设计的第一原则就是保证生命安全。所以门锁必须在事故发生后能正常解锁，是汽车都得符合这一要求。所以车辆落水后任何车门都打不开的情况发生的几率是相当少的。落水车辆打不开车门的主要原因是内外压力差相差太大，而只有当车辆压力差平衡后才能顺利推开车门。详细车辆落水逃生教程可参看以下文章。
汽车电动门锁原理

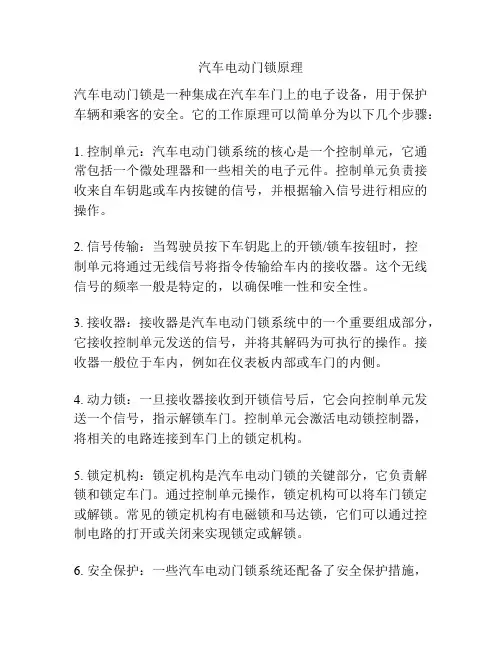

汽车电动门锁原理
汽车电动门锁是一种集成在汽车车门上的电子设备，用于保护车辆和乘客的安全。它的工作原理可以简单分为以下几个步骤：
1. 控制单元：汽车电动门锁系统的核心是一个控制单元，它通常包括一个微处理器和一些相关的电子元件。控制单元负责接收来自车钥匙或车内按键的信号，并根据输入信号进行相应的操作。
2. 信号传输：当驾驶员按下车钥匙上的开锁/锁车按钮时，控制单元将通过无线信号将指令传输给车内的接收器。这个无线信号的频率一般是特定的，以确保唯一性和安全性。
3. 接收器：接收器是汽车电动门锁系统中的一个重要组成部分，它接收控制单元发送的信号，并将其解码为可执行的操作。接收器一般位于车内，例如在仪表板内部或车门的内侧。
4. 动力锁：一旦接收器接收到开锁信号后，它会向控制单元发送一个信号，指示解锁车门。控制单元会激活电动锁控制器，将相关的电路连接到车门上的锁定机构。
5. 锁定机构：锁定机构是汽车电动门锁的关键部分，它负责解锁和锁定车门。通过控制单元操作，锁定机构可以将车门锁定或解锁。常见的锁定机构有电磁锁和马达锁，它们可以通过控制电路的打开或关闭来实现锁定或解锁。
6. 安全保护：一些汽车电动门锁系统还配备了安全保护措施，以确保车辆和乘客的安全。例如，如果车辆行驶中或车门未完全关闭时按下锁车按钮，系统可能会发出警报或防止锁定。
总的来说，汽车电动门锁系统通过信号传输、接收器、控制单元和锁定机构的协调工作来实现车门的锁定和解锁。这种系统提供了方便、安全的解锁和锁定车门的功能，提升了汽车的使用体验和安全性。
汽车机械车门锁原理
汽车机械车门锁原理
汽车机械车门锁原理是指汽车通过机械装置实现车门的打开和关闭操作。它是汽车保障乘客和车辆安全的重要组成部分。
汽车机械车门锁的原理主要包括锁芯、锁舌、锁体和开锁装置等部分。
首先，锁芯是汽车机械车门锁的核心部件，它通常采用插销锁芯或圆柱锁芯。插销锁芯通过旋转操作来实现锁门和开门的功能，而圆柱锁芯通过插入和拔出来达到锁门和开门的效果。锁芯通常由一对对称的齿轮或码盘组成，其中一只齿轮或码盘由车钥匙的形状决定，当插入正确的钥匙时，锁芯才能旋转。
其次，锁舌是与锁芯相连的零部件，通过与锁体上的对应零部件相接触，实现锁门和开门的操作。锁舌在锁芯转动时可以进入锁体或抽出锁体，从而使车门保持在关闭或打开的状态。同时，锁舌通常具有多个锁定位置，可以调整锁具的安全性。
然后，锁体是锁芯和锁舌组装在一起的部件，它是汽车车门上的一种固定部件。锁体通常由钢材料制成，具有足够的强度和刚性，以确保车门的安全性和稳定性。锁体还包括保护外壳，用于防止外界灰尘和湿气进入锁芯或锁舌。
最后，开锁装置是用于以合适的方式操作车门锁的工具或装置。它通常由车门内部的操作杆、拉杆和传动机构组成。当操作杆或拉杆受到力的作用时，它们能够改变锁芯的旋转方向或推动锁舌的进出。
总体来说，汽车机械车门锁的原理是通过钥匙操作锁芯，然后通过锁舌和锁体连接，最后通过开锁装置来实现车门的打开和关闭。锁芯、锁舌、锁体和开锁装置等部件相互配合，完成了车门锁的功能。这种机械车门锁原理简单可靠，被广泛应用于汽车生产领域。同时，随着科技的不断发展，汽车锁具的形式也在不断更新，如电子锁具和无钥匙进入系统等技术的发展，使得汽车的安全性和便利性得到了提升。
汽车车门结构详解
汽车车门结构详解
汽车车门结构详解
随着我国改革开放的飞速发展，中国的工业有了长足的进步，在此其中汽车工业的发展又成为了标志性的产业。下面是汽车车门结构详解，欢迎参考阅读！
1.车门的组成
汽车的车门，一般由车门内板、车门外板、车门框、车门加强件、车门防撞梁/杆、车门玻璃、车门铰链、车门限位器、车门玻璃、玻璃升降器、车门开启把手、车门锁、内饰板、以及音响等电器元件组成。
2.车门的设计要求
汽车车门作为白车身总成的一部分，一方面车门作为车身结构的重要部分之一，它的造型风格、强度、刚度、可靠性、工艺难度、以及成本等都必须要满足车身整体性能的要求；另一方面，车门的开关，以及上下车的方便性等人机工程方面，也要满足车身的要求。与此同时车门对乘车人的视野、安全性、密封性等都是要对车门提出的要求，而这些要求，又对车身的结构影响较大，那么如何让车门在保证车身结构强度的同时，又获得较好的视野和更加绚丽的外观，就成为了汽车设计者奋斗的目标。
3.车门的结构形式
纵观世界车坛，车门的结构形式大体分为：整体式车门、框式车门、冲压件分体式车门、以及无框式车门等。
3.1整体式车门
该形式的车门，其车门内板和外板都是由整块钢板制作的，使用大型的压力机，采用冲压成型的工艺将车门的两个主要部件制作出来，这种车门的好处在于零件的质量高，车门总成尺寸精度高，强度好等优点。此外整体式车门是对造型要求低的，可以应用在造型夸张、现代感强的车型中。但是由于车门需要有玻璃窗口的存在，所以冲压后的废料较多，材料利用率低。在德系汽车中比较常见该种形式的车门，其代表车型有：奔驰、宝来等。 3.2框式车门
框式车门的结构特点比较明显，它的车门外板下部、车门内板下部、是由汽车钢板冲压而成，而车门的上部，是运用了辊压成型的方式，将钢板辊压成特定口型的长料，再通过拉弯机，将长料制作出符合要求的形状，最后通过小的冲压件与车门内板链接。这种方式具有材料的利用率高，损耗小，生产效率高等优点。而制约该种形式发展的是整车产量，因为辊压是一种复杂的加工方式，往往需要几十组辊压轮，有时甚至会超过一百组辊压轮，这些需要较大的场地、较高的前期投入、以及较高的技术投入。当然如果该车型能有大的产量，或者可以多种产品共线生产、同一辊压条形能广泛使用，这将给生产线成本的分摊提供有力的支持。
各种汽车锁开启技术参考之一(汽车锁详解)
各种汽车锁开启技术参考之一(汽车锁详解)
各种汽车锁开启技术参考
汽车锁详解
汽车机械锁是一种弹片锁(在国外也叫层叠制栓锁和晶片锁)。汽车锁多数是由
锌合金制造，弹片也是锌合金，它不易生锈,重量轻。由于汽车总是在外奔跑，要经受
各种恶劣环境的影响。例如 风吹 雨打 太阳 下雪。。。。所以不能用太高精密的弹
珠锁。只能够用于弹片结构的锁，它还有一个重量轻原因是。因为车门很薄，车锁都
是夹在车门上，如果用重量很重的金属，例如 铜, 钢或者是不锈钢来制造车锁的话经
常用钥匙扭动开启车门很容易给很薄的车门上面安装汽车锁洞眼扩大变形,汽车锁就
会松动或掉出来。
再就是汽车锁主要是防灰尘。我们拆下汽车锁时就可以看到每个车锁特别是车门锁都
不是全封闭的，这些洞眼都是朝下的，是为了防雨水，或者是洗车时有水进车锁里面，
或者是有灰尘进车锁里面都可以从哪个洞眼流出。
所以就是再高档的汽车锁也只能用弹片结构的锁不能用弹珠锁,也许有人就不明白,问
有些汽车那么高档,却使用锌合金制造的弹片结构的锁,如是采用了高精密的锁,有了
水或灰尘进到车锁,很容易出故障,很快这个车锁就难打开了,(也有极少数的车锁点火
是弹珠结构,因为它是在车内,不受外部条件的影响),
汽车锁的锁芯是多用锌合金制作，它的锁芯比一般普通锁的锁芯要大，也是圆
柱体形。弹片的长度刚好与锁心的直
径相等大。(因为不能太精密,和公差
的原因稍有些松动)锁身为环形圆柱
体，环形的厚度只有几公厘。锁身内
环的凹背上有两对（四条）长凹槽呈
以圆心为对称设置。长凹槽的宽度与
弹片是对应关系，稍比弹片宽一点而
已。这一稍宽的宽度，是方便弹片可
弹上弹下自如进入长凹槽内。锁身套
装上锁芯后，弹片中央的方形洞孔则形成钥匙孔。就是说原装钥匙是插入弹片中央进
行扭动来开锁的。锁面壳是不锈钢片,(我们可以从锁眼的外观上看得出是什么类型的
汽车锁,一般锁眼较窄的是双面牙花的锁,如是锁眼较宽的多是内外铣槽的锁)也可以
架好Y档后用带灯别子,电筒,能够照亮锁芯来观看锁眼里面的片子来确定是什么类型
(完整word版)论电控汽车门锁常见故障诊断与排除的方法
(完整word版)论电控汽车门锁常见故障诊断与排除的方法
论电控汽车门锁常见故障诊断与排除的方法
内容摘要：简述电控汽车门锁的种类和工作原理，以凌志400型轿车电控门锁为例，介绍其故障诊断方法。
关键词：电控汽车门锁；种类；原理；故障；检查
1 电控门锁基本组成部分及其功用
电控门锁由控制部分和执行机构两大部分组成，见图 1。
1.1控制部分
控制部分由编码器、输入器、鉴别器、存储器、驱动级、抗干扰电路、显示器、报警器、保险装置、电源等组成。
a.编码器 用来输入人为设定的一组二进制数或十进制数密码。
b.输入器 在开锁时将密码经过存储器记忆后送给鉴别器。
c.鉴别器 将输入器和编码器送来的 ! 组密码进行比较，当两者完全相同时，便发出电信号，经抗干扰处理后送至驱动级和显示装置。若用户需要，还可输出报警电信号。
d.驱动级 其作用是将鉴别器送出的微弱的电信号加以放大，使之能带动执行器动作。
e.抗干扰电路 抑制来自汽车内外的电磁干扰，保证电控门锁不会自行误动作，从而提高电控门锁的可靠性和安全性。
f.显示器和报警器 用于显示鉴别结果和报警。
g.保险装置 由速度传感器、车门锁止器和紧急开启接口组成。当汽车的行驶速度超过一定(完整word版)论电控汽车门锁常见故障诊断与排除的方法
限值时，车门锁止器会将锁体锁止；当车门控制电路失灵时，通过紧急开关接口可直接将锁体开启。
h.电源 用来向电控门锁不间断地供电。
1.2执行机构
执行机构由门锁驱动装置和门锁组成。常见的门锁驱动装置有电磁铁、微电机、气动膜盒 3
种。
a.电磁铁式 由按钮操纵，按钮按下时，电磁铁线圈通电，产生磁力使铁心动作，车门开启或锁止；松开时，按钮自动复位。欧洲和日本轿车多采用这种车门锁。
b.电动机式 由可逆式电动机、传动装置和锁体总成组成。工作时，电动机带动齿轮、齿条（ 或蜗杆、蜗轮） ，驱动锁体总成。这种形式的门锁多为美国轿车采用，日本轿车也有采用。
汽车车门锁工作原理
汽车车门锁工作原理
汽车车门锁的工作原理是通过电力驱动车门锁装置的开关，实现车门的锁定和解锁。
具体而言，汽车车门锁装置通常由以下几个主要部分组成：
1. 电动锁：车门锁装置中的电动锁是负责实现锁定和解锁功能的关键部件。电动锁通常由一个电动马达、一个锁销、一个闭锁机构和一个开锁机构组成。当电动锁接收到解锁信号时，电动马达会发动并将锁销从闭锁位置抽离，使得车门可以被拉开。反之，当接收到锁定信号时，电动马达将锁销拉回闭锁位置，车门则无法被人为拉开。
2. 电源控制模块：电源控制模块是车门锁装置的控制中心，负责接收来自车内或车外的锁定和解锁信号，然后根据这些信号的不同，控制电动锁的运行。电源控制模块通常与车辆的中央控制系统相连。
3. 传感器：传感器被用于检测车门的开启和关闭状态。当车门完全关闭时，传感器会发送信号给电源控制模块，告知车门已经关闭。这样，在电动锁接收到锁定信号后，才能进行闭锁操作。
4. 锁控开关：锁控开关是位于车内的一个控制开关，它提供给车内乘客使用，使其能够通过按钮或拨动开关来控制车门的锁定和解锁。
基本工作原理如下：
当车辆的中央控制系统接收到锁定信号时，它将发送指令到电源控制模块。电源控制模块根据信号的不同，控制电动锁的运行。如果接收到解锁信号，电源控制模块会将电动锁的开关电路接通，电动锁的电动马达会运行，将锁销抽离并使车门解锁。而当接收到锁定信号时，电源控制模块会将电动锁的开关电路断开，电动锁的电动马达则会运行将锁销拉回，使车门处于锁定状态。
总的来说，汽车车门锁的工作原理就是利用电动锁装置和电源控制模块的协同工作，通过控制锁销的位置来实现车门的锁定和解锁。这样可以确保车辆在需要锁定时保持安全，并且在需要解锁时方便车辆的使用。
车门锁的原理
车门锁的原理
车门锁的原理是通过一个复杂的机械结构来保证车门的开关安全。一般来说，车门锁由两个主要部分组成：机械锁和电子锁。
机械锁是车门锁的基本组成部分，它通常由几个关键零件组成，包括锁芯、锁匙和内部机构。当车门关闭并插入锁匙时，锁芯会转动并将锁固定在门上，从而保持车门关闭状态。只有通过正确的锁匙才能旋转锁芯并解锁车门。
电子锁是现代车门锁的常见组成部分，它利用电子技术来实现车门的远程解锁和上锁功能。电子锁通常由一个中央控制模块、传感器和电机组成。当车主使用密钥控制器或车钥匙上的按钮时，中央控制模块会发送一个解锁信号到电子锁，电机会驱动机械锁释放车门。
在一些高级款车型中，车门锁还可以与车辆的安全系统集成，如防盗警报系统。这些系统可以通过车辆中的传感器检测到非法入侵，并触发警报或自动锁定车门。
总的来说，车门锁的原理是通过机械和电子技术结合，确保车门的安全打开和关闭。无论是传统机械锁还是现代电子锁，它们都起到了保护车辆安全的重要作用。
汽车门锁设计规范
汽车门锁设计规范
6 汽车门锁设计规范
1 范围
本标准规定了旋转车门门锁系统的开发，滑移车门锁系统可参考执行。
2
术语与定义
下列术语和定义适用于本文件。
2.1
门锁系统
门锁系统是锁块、锁扣、锁芯、钥匙，内外开启把手、连接拉杆/拉线联合动作，以实现车门安全开启和关闭的机电集成动能系统，是集功能性、安全性与装饰性与一体的重要的门盖系统。主要功能为：保证车主及乘客在行车、泊车过程中车主及乘客的人身、财产安全。
3 设计原则
3.1 门锁分类
3.1.1 机械式门锁：目前轿车锁均为卡板式门锁，可实现的常规功能有：内/外开启功能，内锁止/解锁功能，钥匙锁止/解锁功能，防误锁功能，后门锁儿童锁功能。这种黑匣子产品的零件大部分为钢板冲压件及甲醛制造。
3.1.2 动门锁：带电动闭锁功能的门锁的统称。这种门锁除具备机械门锁常规功能外，可以更加菜单式选择闭锁电机、卡板状态指示信号开关、防盗信号、中控信号等功能。
3.1.3 其它种类门锁：其它种类门锁如防盗门锁，无钥匙进入等属于在电动门锁基础上，结合光、磁等感应技术，在ECU对各信号检测处理后，所实现的一些譬如防盗、无钥匙进入等功能的锁系统。
3.2 门锁系统组成部件
门锁主要由锁块、锁扣、锁芯、钥匙、内/外开把手、连接拉杆/拉线、及其相应卡扣等部件组成。如下图所示：
锁块
连接拉杆 锁扣 外开把手 内开把手 锁芯
拉线
6 3.2.1 锁块
锁体是门锁系统的主要组成部分，安装在门内板与外板之间，关键件棘爪和卡板一般采用力学性能较好的20#钢制造，车门关闭时，卡板与锁扣碰撞，卡板绕卡板轴旋转，卡板弹簧储存能量，旋转到半锁或全锁定位台阶时，棘爪顶住卡板，使卡板定位，实现闭锁功能。开启时，棘爪松开卡板，卡板弹簧释放储存的能量，卡板弹开到开启状态，实现开锁功能。
一般开锁和闭锁是通过偏置连接性部件达到内外开同棘爪之间连接的的通和断来实现的。
汽车车锁原理
汽车车锁原理
汽车车锁原理
汽车车锁是一款车辆安全防护系统，通过电子和机械结合的方式，保障车辆安全和车主财产的安全。汽车车锁主要由锁芯、钥匙、门锁、车门把手等部件组成，这些部件主要起到锁定车门的作用。下面我们将详细介绍一下汽车车锁的原理。
一、普通汽车车锁原理
1.锁芯：锁芯是由锁芯芯柄、锁芯锁匠、锁锁定片、锁锁定板、锁锁盖等部件组成。当钥匙插入锁芯时，锁匠被升起，锁锁定片也被升起，锁锁定板一定程度上被升起，然后锁锁盖和锁钩旋转，车门就会被锁上。当正确的钥匙插入锁芯时，锁芯芯柄与芯柄碗口相匹配，使用力转动钥匙，将锁匠及锁锁定片向上抬起。
2.钥匙：钥匙是打开车门锁芯的重要工具之一，钥匙形状各异，可以精确地打开相应形状的锁芯。
3.门锁：门锁是由电子设备、电动机、密码键盘、车门铰链等部件组成。当正确的钥匙插入到锁芯中后，电动机就会被激活，门锁就会自动解锁，车门就能够开启。
二、智能汽车车锁原理
智能汽车车锁采用了先进的技术和设计，为车主和车辆提供了更加全面的安全保障。智能汽车车锁主要由锁芯、车门锁、钥匙、智能控制器等部件组成。智能汽车车锁有很多种类型，下面我们分别介绍。
1.手动智能车锁：手动智能车锁是由机械和电子结合而成的，主要是在车门把手内置了一个电子锁，车主不仅用钥匙还要用电子指纹或者密码，才能启动车门锁。
2.自动智能车锁：自动智能车锁是基于自动门锁，在车门铰链或其它有利地点上集成了电子锁芯，凭借人体感应或者是钥匙匹配的方式，来进行智能解锁、智能启动。
3.可远程智能车锁：可远程智能车锁通过智能控制器连接上车辆的控制系统，并通过云服务器和Internet服务，实现用户远程操作车门开关等功能，增加车辆的使用范围和便利程度。
三、汽车电子锁原理
汽车电子锁，是一款高级的汽车防盗系统，主要是利用电子芯片的芯片管，以及P点加密芯片作为钥匙。汽车电子锁与普通车锁相比，具有更加复杂的机械结构，安全性更加高。如今，汽车电子锁已经成为了现代汽车的标准配置，更高级的电子锁是将智能系统融合其中，具有更加便捷的用户体验。
车门门锁原理
车门门锁原理
汽车门锁的工作原理主要包括关门时的锁紧动作和开门时的解锁动作。
关门时，门锁系统上的棘轮受锁扣的压迫，克服回位弹簧的作用力而转动，棘爪在止动弹簧的作用下将棘轮卡住，完成锁紧车门动作。在关闭车门时，锁体与锁扣接触后会对车门的关闭产生阻力效应，车门位移和克服锁扣的阻力，在锁扣接触到门锁本体的瞬间，阻力达到最大值。随着车门与锁体之间的距离减小，当锁紧机构中的棘轮越过锁扣时，阻力又迅速减小，直到锁体机构的棘轮与锁扣配合完全，阻力又迅速增大。
解锁车门时，通过操纵内外手柄，解除棘爪对棘轮的止动作用，棘轮在回位弹簧的作用力下转动弹开，车门被打开。
此外，电动车门锁的执行器位于锁销下方。执行器向上移动锁销时，外部车门把手将和打开装置连接；锁销下移时，外部车门把手将与打开装置断开连接，从而锁定车门。解锁车门时，车身控制器将在一定的时间内为车门锁执行器提供电能。
以上是车门门锁的基本原理，建议咨询专业人士获取更全面准确的信息。
