电动机的结构和工作原理
简述三相异步电动机的主要结构、各部分的作用及工作原理。
简述三相异步电动机的主要结构、各部分的作用及工作原理。
三相异步电动机是一种常见的电动机，它由定子和转子两部分组成。
其中，定子由铁芯和绕组组成，绕组上分布着三个相位相位不同
的绕组，每个绕组上都有一路电源供电。
转子由铁芯和导体组成，导
体上引出两端，通过轴承与定子相连。
三相异步电动机的主要结构包括定子和转子。
定子由铁芯和绕组
组成，绕组上分布着三个相位不同的绕组，每个绕组上都有一路电源
供电。
转子由铁芯和导体组成，导体上引出两端，通过轴承与定子相连。
定子绕组的作用是产生旋转磁场，使转子上的导体感应电磁力，从而发生转动。
转子上的导体则通过电流产生磁场，与定子磁场相互
作用，产生转矩。
三相异步电动机的工作原理是：当三相电源给定子绕组供电时，产生旋转磁场，转子中的导体感应电磁力，从而发生转动。
由于转子
的导体中流过电流，产生磁场，与定子磁场相互作用，产生转矩，使
转子继续转动。
由于转速不同，因此称为异步电动机。
总之，三相异步电动机是由定子和转子两部分组成的，定子绕组
产生旋转磁场，转子上的导体感应电磁力，从而发生转动。
转子上的
导体通过电流产生磁场，与定子磁场相互作用，产生转矩，使转子继
续转动。
这是三相异步电动机工作的基本原理。
- 1 -。
电动机的结构与原理
定子
作用
01
定子是电动机的固定部分，主要作用是产生磁场。
组成
02
定子由铁心和绕组组成，铁心由相互绝缘的硅钢片叠成，绕组
则由绝缘导线绕在铁心上。
工作原理
03
当电流通过绕组时，会产生磁场，这个磁场与转子相互作用，
从而驱动转子转动。
转子
作用
转子是电动机的旋转部分，主要作用是产生机械 输出。
伺服电动机是一种能够实现高精度速度和位置控制 的电动机。它由定子和转子组成，其中转子多为永 磁体结构。伺服电动机的控制系统能够实时监测电 动机的转速和位置，并根据指令快速调整电动机的 运转状态，实现精确控制。伺服电动机广泛应用于 各种自动化设备和仪器中，如数控机床、纺织机械 、包装机械等。
02
电动机的结构
详细描述
步进电动机是一种将数字脉冲信号转换为旋转运动的装置。它由定子和转子组成，通常采用永磁体作 为转子。当脉冲信号施加到定子的绕组上时，转子按一定的方向和步进角旋转。步进电动机具有较高 的定位精度和响应速度，常用于数控机床、机器人等领域。
伺服电动机
总结词
具有快速响应和精确控制能力的电动机。
详细描述
磁通量与电流的关系
磁通量是磁场强度和导体在磁场中的 面积的乘积，当电流通过导体时，会 在导体周围产生磁场，改变磁通量。
电动机的转动原理
转矩的产生
当电流通过电动机的线圈时，线圈受 到磁场的作用力，产生转矩，使电动 机旋转。
转动方向的改变
改变电流的方向或磁场的极性可以改 变转矩的方向，从而改变电动机的旋 转方向。
Chapter
定期检查
01 定期检查电动机的外观，确保没有明显的破损或 变形。
同步电动机的工作原理
同步电动机的工作原理一、引言同步电动机是一种常见的交流电机，它的工作原理与异步电动机有所不同。
同步电动机在工业生产中得到广泛应用，本文将详细介绍同步电动机的工作原理。
二、同步电动机的结构同步电动机由定子和转子组成。
定子通常采用三相绕组，转子则由磁极和铁心构成。
磁极通常由永磁体或电磁体制成，铁心则是一个圆柱形的铁芯。
三、同步电动机的工作原理1. 磁场产生当三相交流电源加在定子上时，会在定子绕组中生成旋转磁场。
这个旋转磁场会与转子中的永磁体或电磁体相互作用，从而在转子中产生一个旋转力。
2. 转速控制为了使同步电动机能够正常运行，需要控制其转速。
一般情况下，可以通过改变定子上的供电频率来改变旋转磁场的频率和大小，从而控制同步电动机的转速。
3. 同步误差在实际应用中，由于各种因素（如负载变化、温度变化等），同步电动机的转速可能会发生变化，这种变化称为同步误差。
为了避免同步误差对同步电动机的正常工作造成影响，通常需要采用一些控制方法来保持其转速稳定。
四、同步电动机的优缺点1. 优点（1）转速稳定：由于旋转磁场的频率和大小可以通过改变供电频率来控制，因此同步电动机的转速非常稳定。
（2）高效节能：同步电动机在运行时没有滑差损失，因此比异步电动机更加高效节能。
2. 缺点（1）启动困难：由于同步电动机需要与供电频率完全匹配才能正常运行，因此在启动时需要特殊措施来保证其正常启动。
（2）成本高：由于同步电动机结构复杂，制造难度大，因此成本比异步电动机更高。
五、总结本文详细介绍了同步电动机的结构和工作原理。
同步电动机具有转速稳定、高效节能等优点，在工业生产中得到广泛应用。
但是它也存在启动困难、成本高等缺点，需要根据实际情况进行选择和应用。

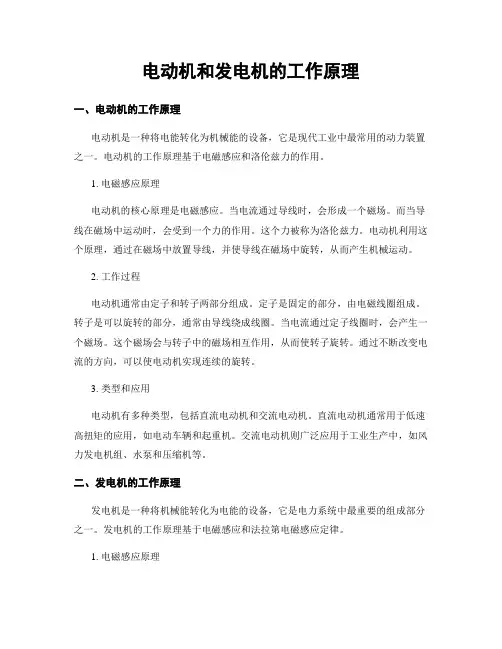

电动机和发电机的工作原理
电动机和发电机的工作原理一、电动机的工作原理电动机是一种将电能转化为机械能的设备，它是现代工业中最常用的动力装置之一。
电动机的工作原理基于电磁感应和洛伦兹力的作用。
1. 电磁感应原理电动机的核心原理是电磁感应。
当电流通过导线时，会形成一个磁场。
而当导线在磁场中运动时，会受到一个力的作用。
这个力被称为洛伦兹力。
电动机利用这个原理，通过在磁场中放置导线，并使导线在磁场中旋转，从而产生机械运动。
2. 工作过程电动机通常由定子和转子两部分组成。
定子是固定的部分，由电磁线圈组成。
转子是可以旋转的部分，通常由导线绕成线圈。
当电流通过定子线圈时，会产生一个磁场。
这个磁场会与转子中的磁场相互作用，从而使转子旋转。
通过不断改变电流的方向，可以使电动机实现连续的旋转。
3. 类型和应用电动机有多种类型，包括直流电动机和交流电动机。
直流电动机通常用于低速高扭矩的应用，如电动车辆和起重机。
交流电动机则广泛应用于工业生产中，如风力发电机组、水泵和压缩机等。
二、发电机的工作原理发电机是一种将机械能转化为电能的设备，它是电力系统中最重要的组成部分之一。
发电机的工作原理基于电磁感应和法拉第电磁感应定律。
1. 电磁感应原理发电机的核心原理也是电磁感应。
当导体在磁场中运动时，会在导体两端产生电压。
这个现象被称为电磁感应。
发电机利用这个原理，通过旋转导体或磁场，使导体在磁场中运动，从而产生电压。
2. 工作过程发电机通常由转子和定子两部分组成。
转子是旋转的部分，通常由磁场产生器（如永磁体或励磁线圈）组成。
定子是固定的部分，由线圈组成。
当转子旋转时，磁场会与定子线圈相互作用，从而在定子线圈中产生电压。
这个电压可以通过连接导线输出。
3. 类型和应用发电机有多种类型，包括直流发电机和交流发电机。
直流发电机通常用于小型应用，如手持发电机和汽车发电机。
交流发电机则广泛应用于电力系统中，如火力发电厂、水力发电厂和风力发电厂等。
总结：电动机和发电机都是基于电磁感应原理工作的设备。
电动机基本结构及工作原理
1、定子
三相异步电动机的定子主要由定子铁芯、定子绕组和基座三部分组成。
（1）、定子铁芯：定子铁芯主要是作为电动机主磁通磁路的一部分，它与转子铁芯以及定转子之间的间隙共同构成三相异步电动机主磁通的闭环回路。在定子铁芯的内圆上，开有许多平均分布的用于放置定子三相绕组的槽。为了降低铁芯中的损耗（铁损、也叫涡流损耗），铁芯一般采用厚度以下，表面涂有绝缘层的硅钢片叠装而成。如图1-2所示。
由于转子转向与旋转磁场转向一致，如果转子转速达到n=n1，则旋转磁场与转子相对静止无切割运动，此时转子导体就不能感应电势，也不能产生电流和电磁转矩。所以三相异步电动机的转速不可能等于旋转磁场的转速，故称异步电动机。
又因为三相异步电动机转子导体中电流是感应产生的，所以又称其为感应电动机。这里的感应作用依赖于转子导条对旋转磁场的切割运动。转子速度n与旋转磁场速度n1之差对旋转磁场速度n1的比值称为转差率S，即S=（n1-n）/n1。转差率S是分析三相异步电动机工作情况的一个十分重要的参数。三相异步电动机在额定工况下运行时，其额定转差率SN一般为0.02~0.06。
分析：
图1-8中，在0点位置，A相电流为0；B相电流为负、C相电流为正。其各项绕组的实际电流方向在展开图中表示为图1-9黄色箭头。
在1点位置，A相电流为正；B相电流为负、C相电流为0。其各项绕组的实际电流方向在展开图中表示为图1-9绿色箭头。
在2点位置，A相电流为正；B相电流为0、C相电流为负。其各项绕组的实际电流方向在展开图中表示为图1-9红色箭头。
2、转子
（1）、转子铁芯：转子铁芯的作用与定子铁芯相同，也是三相异步电动机主磁路的一部分。转子铁芯也是用硅钢片叠装而成，叠装好后在套装在转轴上。
电动机的工作原理超详细!
电动机的工作原理超详细!电动机是一种将电能转换成机械能的设备。
它通过电流在磁场中的作用，产生力矩使机械部件旋转。
以下是电动机的工作原理的详细说明。
1.磁场产生：电动机通常由一个定子和一个转子组成。
定子由一组线圈（称为绕组）构成，通过电源供电。
当电流通过绕组时，会在定子上形成磁场。
这种磁场被称为励磁磁场。
2.转子悬浮：转子是电动机的旋转部分，通常由一个或多个永磁体组成。
转子被安装在定子上，可以在定子上自由地旋转。
在无外部力的情况下，转子会倾向于保持静止。
这是因为转子中的永磁体受到两个磁场的作用：励磁磁场和由转子上的永磁体产生的反磁场。
3.磁场交互：当电流经过定子绕组时，形成的励磁磁场与转子上的永磁体产生相互作用。
根据洛伦兹力定律，如果在一个磁场中通过电流，就会感受到一个力。
这个力可以使转子开始旋转。
4.磁场旋转：一旦转子开始旋转，它的运动会导致永磁体与励磁磁场之间的相对运动。
这种相对运动会导致转子上的永磁体产生另一个磁场，被称为感应磁场。
感应磁场与励磁磁场相互作用，继续驱动转子旋转。
5.维持运动：为了保持电动机的旋转，电流需要持续通过定子绕组。
这可以通过接通电源来实现。
通过不断提供电流，定子绕组中的励磁磁场得到维持，使转子上的永磁体继续旋转。
总结一下，电动机的工作原理可以简单描述为：通电时，定子绕组中形成励磁磁场，与转子上的永磁体产生相互作用，使得转子开始旋转。
转子旋转产生的运动导致永磁体产生感应磁场，并与励磁磁场相互作用。
为了维持运动，需要持续提供电流供给定子绕组。
电动机的工作原理涉及电磁学和力学原理，并且在不同类型的电动机中可能会有一些额外的差异。
此外，电动机还可以根据其供电方式分为直流电动机和交流电动机两大类。
不同类型的电动机具有不同的特性、应用和工作原理。
电机的构造及工作原理
电机的构造及工作原理
电机是一种将电能转换为机械能的设备，在现代社会生产和生活中广泛应用。
本文将详细介绍电机的构造及工作原理。
一、电机的构造
电机是由定子、转子、电枢、磁极、轴等部分组成。
1. 定子
定子一般由铁芯和绕组组成。
铁芯通常由硅钢片组成，绕组则包括多根线圈，通过这些线圈将电能导入电机，以产生磁场。
2. 转子
转子是电动机内旋转的部分，通常由铜制的导体材料构成，以实现电磁感应。
3. 电枢
电枢是直流电机特有的部分，它通过用直流电源加电来产生磁场。
4. 磁极
磁极是电机内部的重要部分，它由多个磁铁组成，用于引导和控制电机内部的磁场。
5. 轴
轴是电机内部转动部分的支架，由轴承等组件支撑，以确保电机的稳定运转。
二、电机的工作原理
电机的工作原理基本上是通过电流在导体中的运动产生磁场，这个磁场将产生力矩，使转子开始旋转。
当电子在导体中流动时，它们会创造出磁场。
如果引导和控制这个磁场使得它可以绕转子旋转，就会形成一个强大而持久的力矩，这种力矩可以使电机旋转。
在电机开始旋转后，定子内绕组的磁场也将产生作用。
这个作用连续地将电机旋转，并将转子带到定子的另一个位置。
总的来说，电机的运行过程是通过不同的部分协同工作，使得电能转换为机械能，从而达到不同的运作目的。
以上便是本文对电机的构造及工作原理的详细介绍。
初中物理电动机的结构及工作原理
初中物理电动机的结构及工作原理电动机在我们的日常生活中随处可见，从小小的电动玩具到大型的工业设备，都离不开它的身影。
那初中物理所涉及到的电动机，它的结构和工作原理可是相当有趣的呢。
先来说说电动机的结构吧。
电动机主要由定子和转子两大部分组成。
定子就像是电动机的“家”，它是固定不动的部分。
定子里面有定子铁芯，这铁芯可是由许多硅钢片叠压而成的哟，为什么要用硅钢片呢？这是因为硅钢片具有良好的导磁性，可以让磁场更好地在其中分布。
在定子铁芯上还缠绕着定子绕组，这就好比是给“家”里面装上了电线，当电流通过这些绕组的时候，就会产生磁场。
再看看转子，转子是电动机中转动的部分。
转子也有铁芯，同样是由硅钢片叠压而成。
转子铁芯上也有绕组，不过这里的绕组和定子绕组的作用可有所不同呢。
还有一种转子是永磁体的，这种情况下就不需要转子绕组啦。
永磁体的转子本身就带有磁场，就像一个小小的磁源。
那电动机到底是怎么工作的呢？这就涉及到电磁感应原理啦。
当定子绕组接通电源后，电流就会流过定子绕组，根据安培定则，就会在定子周围产生一个磁场。
如果此时转子是永磁体的，那么定子产生的磁场就会和转子的磁场发生相互作用。
同性相斥、异性相吸，这个道理大家都懂吧。
于是呢，转子就会在这种磁力的作用下开始转动起来。
要是转子是有绕组的那种呢？当定子产生磁场后，由于电磁感应，会在转子绕组中产生感应电流。
这个感应电流又会产生一个磁场，这个磁场和定子的磁场相互作用，也会使得转子转动起来。
而且，为了让转子能够持续不断地转动，我们还会采用一些特殊的装置，比如换向器。
换向器就像是一个小小的“指挥家”，它能够及时改变电流的方向，这样就能保证转子一直按照我们想要的方向持续转动啦。
想象一下，如果没有电动机，我们的生活会变成什么样呢？家里的风扇就不能转啦，只能靠手摇，那得多累呀；工厂里的大型机器也不能运转，很多产品就生产不出来。
电动机的出现，真的是给我们的生活和生产带来了极大的便利。
电动机的工作原理是什么
电动机的工作原理是什么
电动机的工作原理是利用电流通过导线产生的磁场与永磁体或电磁体之间的相互作用，使电动机产生力和转矩。
电动机包括定子和转子两部分。
定子是由绕组和磁场产生器（可以是永磁体或电磁体）组成的，而转子是包含导体的旋转部分。
当电流通过定子绕组时，会在定子内产生磁场。
如果磁场产生器是永磁体，那么磁场是恒定的；如果磁场产生器是电磁体，那么磁场的方向和大小可以通过控制电流进行调节。
当电流通过定子绕组时，产生的磁场与旋转的转子之间会发生相互作用。
如果转子是一个永磁体，那么它会受到定子磁场的作用而旋转。
如果转子是一个包含导体的结构，那么导体内的电流会受到定子磁场的作用而产生力和转矩，从而使转子旋转。
通过控制电流的方向和大小，可以改变定子磁场的极性和强度，进而控制电动机的运行状态和速度。
总结来说，电动机的工作原理就是利用电流产生的磁场与永磁体或电磁体之间的相互作用，通过传递力和转矩使转子旋转。
电动机工作原理详解
电动机工作原理详解电动机是一种将电能转化为机械能的装置，广泛应用于各个行业和领域。
了解电动机的工作原理对于使用和维护电动机至关重要。
本文将详细介绍电动机的工作原理，包括其结构组成、工作过程和普遍应用等方面。
一、电动机的结构组成电动机由定子、转子、励磁装置和传动装置等多个组成部分构成。
定子是电动机的固定部分，通常由铁心、绕组和端部盖组成。
转子则是电动机的旋转部分，通常由铁芯、导体绕组和轴等组成。
励磁装置用于为电动机提供磁场，常见的有直流励磁和交流励磁两种形式。
传动装置则用于将电动机的转动传递给机械设备。
二、电动机的工作过程电动机的工作过程可以分为磁路过程、电路过程和机械过程三个方面。
1. 磁路过程在电动机工作时，励磁装置会产生一个强磁场，这个磁场将定子和转子连接起来。
定子的绕组中通有电流，形成定子磁场。
定子磁场与转子磁场作用产生力矩，使转子开始旋转。
2. 电路过程电动机的电路过程中，定子绕组通有外部直流电源提供的电流。
电流通过定子绕组形成电流磁场，并且与转子磁场相互作用产生力矩。
力矩的大小和转子上的导体数量和分布有关。
3. 机械过程电动机的机械过程是指在定子和转子之间形成的转动运动。
电动机的工作原理是利用磁场力矩使转子旋转，进而带动机械设备的转动。
三、常见应用场景电动机应用广泛，几乎涵盖了所有机械设备的动力来源。
以下是一些常见的应用场景：1. 工业领域：电动机广泛应用于制造业、矿山等，如电动机驱动的机床、输送带等机械设备。
2. 农业领域：电动机在农业生产中有着重要的作用，如农用水泵、喂料机等。
3. 家庭领域：电动机在家庭中也有许多应用，如洗衣机、电风扇、空调等家电设备。
4. 交通运输：电动机在交通工具中起到了至关重要的作用，如电动汽车、电动自行车等。
5. 医疗领域：电动机在医疗设备中有重要应用，如电动手术床、医疗器械等。
四、电动机分类根据工作原理和结构特点，电动机可以分为直流电动机和交流电动机两大类。
