高考物理动态平衡专题
动态平衡专题
一、动态平衡问题
在有关物体平衡的问题中，有一类涉及动态平衡。
这类问题中的一部分力是变力，是动态力，力的大小和方向均要发生变化，故这是力平衡问题中的一类难题。
解决这类问题的一般思路是：把“动”化为“静”，“静”中求“动”。
根据现行高考要求，物体受到往往是三个共点力问题，利用三力平衡特点讨论动态平衡问题是力学中一个重点和难点。
二、解决动态平衡问题的常用方法
1、方法一：动态矢量三角形法
特点：该方法适用于物体所受的三个力中，有一力的大小、方向均不变（通常为重力，也可能是其它力），另一个力的方向不变，大小变化，第三个力则大小、方向均发生变化的问题。
方法：先正确分析物体所受的三个力，将三个力的矢量首尾相连构成闭合三角形。
然后将方向不变的力的矢量延长，根据物体所受三个力中二个力变化而又维持平衡关系时，这个闭合三角形总是存在，只不过形状发生改变而已，比较这些不同形状的矢量三角形，各力的大小及变化就一目了然。
例1、 如图所示，光滑小球静止放置在光滑半球面的底
端，小球所受重力为G,用竖直放置的光滑挡板水平向右
缓慢地推动小球，则在小球运动的过程中(该过程小球未
脱离球面),木板对小球的推力F ₁、半球面对小球的支持
力F ₂的变化情况正确的是( )
A.F ₁增大,F ₂减小
B.F ₁增大,F ₂增大
C.F ₁减小,F ₂减小
D.F ₁减小,F ₂增大
例2、 如图所示，在拉力F 作用下，小球A 沿光滑的斜面缓
慢地向上移动，在此过程中，小球受到的拉力F 和支持力N F 、
的大小变化是（ ）
A.F 增大,N F 减小
B.F 和N F 均减小
C.F 和N F 均增大
D.F 减小,N F 不变
例3、(2016·全国卷Ⅱ，14)质量为m 的物体用轻绳AB 悬挂于天花上。
用水平
向左的缓慢拉动绳的中点O ，如图所示。
用T 表示绳OA 段拉力的
大小，在O 点向左移动的过程中( )
A ．F 逐渐变大，T 逐渐变大
B ．F 逐渐变大，T 逐渐变小
C ．F 逐渐变小，T 逐渐变大
D ．F 逐渐变小，T 逐渐变小
2、方法二：相似三角形法。
特点：相似三角形法适用于物体所受的三个力中，一个力大小、方向不变，其它二个力的方向均发生变化，且三个力中没有二力保持垂直关系，但可以找到力构成的矢量三角形相似的几何三角形的问题。
方法：先正确分析物体的受力，画出受力分析图，将三个力的矢量首尾相连构成闭合三角形，再寻找与力的三角形相似的几何三角形，利用相似三角形的对应边成比例性质，建立比例关系，把力的大小变化问题转化为几何三角形边长的大小变化问题进行讨论。
例4、如图所示，固定在水平面上的光滑半球，球心‘O 的正
上方固定一小定滑轮，细线一端拴一小球( 可视为质点)A,
另一端绕过定滑轮.今将小球从图中所示的初位置缓慢地拉至
B 点，在小球到达B 点前的过程中,小球对半球的压力N F 、及
细线的拉力F ₁的大小变化是( ).
A.N F 变大,F ₁变小
B.N F 变小,F ₁变大
C.N F 不变,F ₁变小
D.N F 变大,F ₁变大
例5、一轻杆BO ，其O 端用光滑铰链固定在竖直轻杆AO 上， B 端挂一重物，且系一细绳，细绳跨过杆顶A 处的光滑小滑
轮，用力F 拉住，如图2-1所示。
现将细绳缓慢往左拉，使
杆BO 与杆AO 间的夹角θ逐渐减少，则在此过程中，拉力F
及杆BO 所受压力F N 的大小变化情况是( )
A ．F N 先减小，后增大
B .F N 始终不变
C ．F 先减小，后增大 D.F 始终不变
例6、如图，光滑的四分之一圆弧轨道AB 固定在竖直平面内，A
端与水平面相切．穿在轨道上的小球在拉力F 作用下，缓慢地由A
向B 运动，F 始终沿轨道的切线方向，轨道对球的弹力为N .在运动
过程中( )
A.F 增大,N 减小
B.F 减小，N 减小
C.F 增大,N 增大
D.F 减小，N 增大
3、方法三：作辅助圆法
特点：作辅助圆法适用的问题适用情况：物体所受的三个力中，其中一个力大小、方向不变，另两个力大小、方向都在改变，但动态平衡时两个力的夹角不变。
方法：先正确分析物体的受力，画出受力分析图，将三个力的矢量首尾相连构成闭合三角形，第一种情况以不变的力为弦作个圆，在辅助的圆中可容易画出两力夹角不变的力的矢量三角形，从而轻易判断各力的变化情况。
该情况下还可以利用正玄定理进行定量分析
例7.(多选)如图所示,将两块光滑平板OA 、OB 固定连接，构成顶角为60°的楔形槽，楔形槽内放置一重为G 的光滑小球,整个装置保持静止,0A 板与水平面夹角为15°。
现使楔形槽绕0点顺时针缓慢转动至OA 板竖直，则转动过程中
( )
A. OA 板对小球的作用力A N 一直在减小
B. OB 板对小球的作用力B N 一直在增大
C.0A 板对小球作用力A N 的最大值为G 3
32 D.OB 板对小球的作用力B N 大小为G 时,OA
板对小球的作用力大小也为G
例8.【2017·新课标Ⅰ卷】如图，柔软轻绳ON 的一端O 固定，其中间某点M 拴一重物，用手拉住绳的另一端N 。
初始时，OM 竖直且MN 被拉直，OM 与MN 之间 的夹角为α（π2α>
）。
现将重物向右上方缓慢拉起，并保持夹角α不变。
在OM
由竖直被拉到水平的过程中（ ）
A ．MN 上的张力逐渐增大
B ．MN 上的张力先增大后减小
C ．OM 上的张力逐渐增大
D ．OM 上的张力先增大后减小
例9.如图所示，物体G 用两根绳子悬挂，开始时绳OA 水平，现将两绳同时顺时针转过90°，且保持两绳之间的夹角α不变)90(0>α，物体保持静止状态，在旋转过程中，设绳OA 的拉力为F 1，绳OB 的拉力为F 2，则（ ）。
A.F 1先减小后增大
B.F 1先增大后减小
C.F 2逐渐减小
D.F 2最终变为零
4、方法四：解析法
特点：解析法适用的类型为一根绳挂着光滑滑轮，三个力中其中两个力是绳的拉力，由于是同一根绳的拉力，两个拉力相等，另一个力大小、方向不变的问题。
方法：先正确分析物体的受力，画出受力分析图，设一个角度，利用三力平衡得到拉力的解析方程式，然后作辅助线延长绳子一端交于题中的界面，找到所设角度的三角函数关系。
当受力动态变化是，抓住绳长不变，研究三角函数的变化，可清晰得到力的变化关系。
例10.【2017·天津卷】如图所示，轻质不可伸长的晾衣绳两端分别固定在竖直杆M 、N 上的a 、b 两点，悬挂衣服的衣架钩是光滑的，挂于绳上处于静止状态。
如果只人为改变一个条件，当衣架静止时，下列说法
正确的是（ ）
A ．绳的右端上移到b '，绳子拉力不变
B ．将杆N 向右移一些，绳子拉力变大
C．绳的两端高度差越小，绳子拉力越小
D．若换挂质量更大的衣服，则衣架悬挂点右移
例11.如图所示，在水平天花板与竖直墙壁间，通过不计质量的柔软绳子和光
滑的轻小滑轮悬挂重物G=40N，绳长L=2.5m，OA=1.5m，求绳中张力的大小，并
（1）当B点位置固定，A端缓慢左移时，
绳中张力如何变化？
（2）当A点位置固定，B端缓慢下移时，
绳中张力又如何变化？。

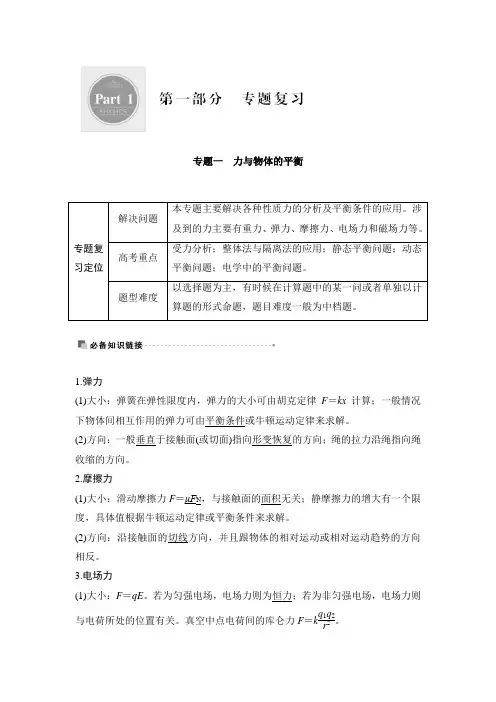

高中物理-专题一 力与物体的平衡
专题一力与物体的平衡专题复习定位解决问题本专题主要解决各种性质力的分析及平衡条件的应用。
涉及到的力主要有重力、弹力、摩擦力、电场力和磁场力等。
高考重点受力分析；整体法与隔离法的应用；静态平衡问题；动态平衡问题；电学中的平衡问题。
题型难度以选择题为主，有时候在计算题中的某一问或者单独以计算题的形式命题，题目难度一般为中档题。
1.弹力(1)大小：弹簧在弹性限度内，弹力的大小可由胡克定律F＝kx计算；一般情况下物体间相互作用的弹力可由平衡条件或牛顿运动定律来求解。
(2)方向：一般垂直于接触面(或切面)指向形变恢复的方向；绳的拉力沿绳指向绳收缩的方向。
2.摩擦力(1)大小：滑动摩擦力F＝μF N，与接触面的面积无关；静摩擦力的增大有一个限度，具体值根据牛顿运动定律或平衡条件来求解。
(2)方向：沿接触面的切线方向，并且跟物体的相对运动或相对运动趋势的方向相反。
3.电场力(1)大小：F＝qE。
若为匀强电场，电场力则为恒力；若为非匀强电场，电场力则与电荷所处的位置有关。
真空中点电荷间的库仑力F＝k q1q2 r2。
(2)方向：正电荷所受电场力方向与场强方向一致，负电荷所受电场力方向与场强方向相反。
4.安培力(1)大小：F＝BIL，此式只适用于B⊥I的情况，且L是导线的有效长度，当B∥I 时，F＝0。
(2)方向：用左手定则判断，安培力垂直于B、I决定的平面。
5.洛伦兹力(1)大小：F＝q v B，此式只适用于B⊥v的情况。
当B∥v时，F＝0。
(2)方向：用左手定则判断，洛伦兹力垂直于B、v决定的平面，洛伦兹力不做功。
6.共点力的平衡(1)平衡状态：物体静止或做匀速直线运动。
(2)平衡条件：F合＝0或F x＝0，F y＝0。
(3)常用推论①若物体受n个作用力而处于平衡状态，则其中任意一个力与其余(n－1)个力的合力大小相等、方向相反。
②若三个共点力的合力为零，则表示这三个力的有向线段首尾相接组成一个封闭三角形。
1.解题基本思路确定平衡状态(加速度为零)→巧选研究对象(整体法或隔离法)→受力分析→建立平衡方程→求解或作讨论。
2020年高考物理2.5 动态平衡问题(能力篇)(含解析)
五．动态平衡问题(能力篇)一．选择题1.（6分)（2019石家庄二模)如图,轻绳l1一端固定在O点，另一端与质量为m的物体相连。
轻绳l2跨过固定在B点的定滑轮，一端连接物体，另一端由力F控制。
在力F的作用下，物体从处于O点正下方的A点缓慢地运动到B点的过程中l1一直处于伸直状态。
O、B 两点在同一水平线上,不计一切阻力,重力加速度大小为g。
下列说法正确的是（）A．物体从A点到B点过程中，拉力F一直变小B．物体从A点到B点过程中，轻绳l1的拉力一直变大C．物体从A点到B点过程中，轻绳l2对物体拉力可能大于mg D．当轻绳l1与竖直方向的夹角为30°时，拉力F大小为mg 【参考答案】D【名师解析】对物体受力分析如图所示，绳l1的拉力为F1，与竖直方向的夹角为θ，绳l2的拉力为F2，与竖直方向的夹角为α。
根据几何知识知:θ+2α＝90°，由正弦定理可得＝＝，α减小,θ增大，则F1减小，F2增大，故AB错误;当物体拉到B时轻绳l2对物体拉力最大，此时θ＝90°，α＝0°，轻绳l2对物体拉力F2＝mg，不可能大于mg，故C错误；α＝30°时，θ＝30°，则2F2cos30°＝mg,可得F2＝mg，故D正确。
2。
（2019湖北名校联盟信息卷2）如图所示，一条细线的一端与水平地面上的物体B相连，另一端绕过一轻质定滑轮与小球A相连，定滑轮用另一条细线固定在天花板上的O′点，细线与竖直方向所成的夹角为α，则以下说法错误的是（）A．无论物体B在地板上左移还是右移,只要距离足够小，α角将不变B．增大小球A的质量,若B仍保持不动，α角不变C．若OB绳与地面夹角为30°，则α＝30°D．将B向右移动少许，若B仍保持不动，则B与地面的摩擦力变大【参考答案】A【名师解析】对小球A受力分析，受重力和拉力，根据平衡条件，有：T＝mg；如果将物体B在水平地面上向右移动稍许，AB仍保持静止，绳子的拉力不变，则∠AOB增加;对滑轮分析，受三个拉力，如图所示，根据平衡条件可知,∠AOB＝2α，故α一定增加，故A错误；增大小球A的质量，若B仍保持不动，系统平衡，则α不变，故B正确；若OB绳与地面夹角为300，则∠AOB＝2α＝60°，α＝300，故C正确；将B向右移动少许,若B仍保持不动，OB绳与水平方向的夹角减小，绳子拉力大小不变，拉力的水平分力等于地面的摩擦力,则B与地面的摩擦力变大，故D正确。
2020届高考物理必考经典专题 专题02 共点力的平衡(含解析)
2020届高考物理必考经典专题专题2: 共点力的平衡考点一平衡条件的应用1.解决平衡问题的常用方法合成法物体受三个共点力的作用而平衡,则任意两个力的合力一定与第三个力大小相等,方向相反物体受三个共点力的作用而平衡,将某一个力按力的效果分解,则其分力和其他两个力满足平效果分解法衡条件物体受到三个或三个以上力的作用时,将物体所受的力分解为相互垂直的两组,每组力都满足正交分解法平衡条件对受三力作用而平衡的物体,将表示力的矢量平移使三力组成一个首尾依次相接的矢量三角力的三角形法形,然后根据数学知识求解未知力考点二“死结”与“活结”“动杆”与“定杆”问题1.“死结”可理解为把绳子分成两段,且不可以沿绳子移动的结点.“死结”两侧的绳因结而变成了两根独立的绳,因此由“死结”分开的两段绳子上的弹力不一定相等.2.“活结”可理解为把绳子分成两段,且可以沿绳子移动的结点.“活结”一般是由绳跨过滑轮或者绳上挂一光滑挂钩而形成的.绳子虽然因“活结”而弯曲,但实际上是同一根绳,所以由“活结”分开的两段绳子上弹力的大小一定相等,两段绳子合力的方向一定沿这两段绳子夹角的平分线.3.“动杆”:轻杆用转轴或铰链连接,可以绕轴自由转动.当杆处于平衡时,杆所受到的弹力方向一定沿着杆,否则会引起杆的转动.4.“定杆”:轻杆被固定不发生转动.则杆所受到的弹力方向不一定沿杆的方向.杆所受到的弹力方向可以沿着杆,也可以不沿杆.考点三动态平衡问题1.动态平衡平衡物体所受某力发生变化,使得其他力也发生变化的平衡问题.2.基本思路化“动”为“静”,“静”中求“动”.3.分析动态平衡问题的两种方法方法步骤解析法(1)列平衡方程求出未知量与已知量的关系表达式(2)根据已知量的变化情况来确定未知量的变化情况图解法(1)根据已知量的变化情况,画出力的平行四边形(或三角形)边、角的变化(2)确定未知量大小、方向的变化考点四平衡中的临界极值问题1.“临界状态”:可理解为“恰好出现”和“恰好不出现”某种现象的状态.2.三种临界条件(1)两接触物体脱离与不脱离的临界条件:相互作用力为0(主要体现为两物体间的弹力为0).(2)绳子断与不断的临界条件:绳中的张力达到最大值;绳子绷紧与松弛的临界条件为绳中的张力为0.(3)存在摩擦力作用的两物体间发生相对滑动或相对静止的临界条件:静摩擦力达到最大静摩擦力. 3.突破临界和极值问题的三种方法解析法根据物体的平衡条件列方程,在解方程时采用数学知识求极值.通常用到的数学知识有二次函数求极值、讨论分式求极值、三角函数求极值以及几何法求极值等图解法根据物体的平衡条件作出力的矢量关系图,作出平行四边形或者矢量三角形进行动态分析,确定最大值或最小值极限法是指通过恰当选取某个变化的物理量将问题推向极端(“极大”“极小”“极右”“极左”等),从而把比较隐蔽的临界现象暴露出来,使问题明朗化,便于分析求解.典例精析★考点一：平衡条件的应用◆典例一：【2019·新课标全国Ⅲ卷】用卡车运输质量为m 的匀质圆筒状工件，为使工件保持固定，将其置于两光滑斜面之间，如图所示。
高考物理：求解共点力作用下的动态平衡问题!
高考物理：求解共点力作用下的动态平衡问题！共点力作用下的平衡问题是力学中常见的一种题型，解决共点力作用下的平衡问题的基本思路是对物体进行受力分析，根据平衡条件来求解。
而共点力作用下的动态平衡问题是指通过控制某些物理量的变化，使物体的状态发生缓慢变化，“缓慢”指物体的速度很小，可认为速度为零，所以物体在变化过程中处于平衡状态，所以把物体的这种状态称为动态平衡状态，求解共点力作用下的动态平衡问题的常见方法有：例1、如图所示，轻绳的一端系在质量为m的物体上，另一端系在一个轻质圆环上，圆环套在粗糙水平杆MN上，现用水平力F拉绳上一点，使物体处于图中实线位置，然后改变F的大小使其缓慢下降到图中虚线位置，圆环仍在原来的位置不动，则在这一过程中，水平拉力F、环与杆的摩擦力和环对杆的压力的变化情况是（）A. F逐渐增大，F摩保持不变，F N逐渐增大；B. F逐渐增大，F摩逐渐增大，F N保持不变；C. F逐渐减小，F摩逐渐增大，F N逐渐减小；D. F逐渐减小，F摩逐渐减小，F N保持不变。
解析：以环、绳及物体整体为研究对象，受力如图所示，根据平衡条件有：在物体缓慢下降的过程，系统仍然在此四个力的作用下处于平衡状态，仍然有关系式mg=F N，由牛顿第三定律可知：物体缓慢下降过程中环对杆的压力F N保持不变，F与F摩仍满足大小相等，方向相反，所以两个力同时发生改变，关键是判断物体在下降过程中F的变化规律。
方法一：计算法（解析法）以物体为研究对象，受力如图所示，由平衡条件可知：mg与F的合力与绳子的拉力F T等大反向，F大小满足关系式，在物体缓慢下降过程中，物体的受力情况及平衡状态保持不变，所以关系式仍然成立，但θ逐渐减小，所以F也随之减小，F摩也随之减小，D答案正确。
小结：此题为高中阶段最常见的三力平衡问题，而力的合成法（这儿用的是力的合成思想，当然也可用力的正交分解来求解）与正交分解法是进行力的运算时最基本的方法。
高中物理 共点力动态平衡问题常见题型总结
高中物理共点力动态平衡问题常见题型总结一、共点力平衡的概念所谓共点力平衡，讲的就是在共点力的作用下，物体处于静止或者匀速直线运动的状态，当物体处于静止状态的时候，叫做静态平衡，而当物体处于匀速直线运动状态的时候，叫做动态平衡。
这两种状态都是平衡状态，所以物体受到的合外力都是零。
共点力平衡的题型也可以分为静态平衡和动态平衡两类。
其中静态平衡主要是通过力的合成和分解进行求解，这里不多赘述；而动态平衡问题是学生普遍错的比较多，也比较难以理解的，接下来将主要分析这类问题的题型和解法。
二、共点力动态平衡问题的解法一：解析法解析法是对研究对象进行受力分析，画出受力分析图，并根据物体的平衡条件列出方程，得到力与力之间的函数关系，一般会涉及到一个变化角度的三角函数。
解析法比较适合题目中有明显角度变化的题型，比如：【例1】如图所示，小船用绳牵引靠岸，设水的阻力不变，在小船匀速靠岸的过程中，有（）A．绳子的拉力不断减小B．绳子的拉力不断增大C．船受的浮力减小D．船受的浮力不变这个题是比较常见的拉小船的问题，解题的时候可以先对小船进行受力分析，小船受到重力mg，水的浮力Fn，拉力F以及水的阻力f，在这四个力中，重力mg和水的阻力f是不变的，Fn方向不变，大小改变，F大小和方向都在变。
由于小船处于匀速直线运动中，所以受力平衡，设拉力与水平方向的夹角为θ，有：Fcosθ=f ①；Fn+Fsinθ=mg ②；再根据小船在靠岸过程中θ增大，则cosθ减小，sinθ增大，由①得F=f/cosθ，F增大；由②得Fn=mg-Fsinθ，F和sinθ都在增大，所以Fn减小。
最后答案选BC。
三、共点力动态平衡问题的解法二：图解法图解法是对研究对象进行受力分析，再根据平行四边形法则或是三角形定则画出不同情况下的矢量图，然后根据有向线段的长度与方向变化，判断各个力的大小和方向的变化。
图解法比较常用，尤其适合受到三个力作用处于平衡状态的题型。
高中物理《动态平衡之图解法》课件ppt
高考调研 ·二轮重点讲练 ·物理
四、相似三角形法
【例题】如图所示，固定在水平面上的光滑半球，球心O的 正上方固定一个小定滑轮，细绳的一端拴一个小球,小球置于半 球面上的A点，另一端绕过定滑轮．今缓慢拉绳使小球从A点滑 向半球顶点（未到顶点），则此过程中，小球对半球的压力FN 大小及细绳的拉力FT大小的变化情况是( )．
D．F始终不变
第11页
高考调研 ·二轮重点讲练 ·物理
【练习6】如图所示，两球A、B用劲度系数为k1的轻弹簧相 连，球B用长为L的细绳悬于O点，球A固定在O点正下方，且 点O、A之间的距离恰为L，系统平衡时，弹簧弹力为F1，绳 子拉力为T1；现把A、B间的弹簧换成原长相同但劲度系数较 大为k2的轻弹簧，仍使系统平衡，此时弹簧弹力为F1，绳子所 受的拉力为T2，则F1、F2、T1、T2大小之间的关系为（ ）
三、矢量三角形法动态分析
【例题】如图所示，在固定斜面上用竖直挡板挡着一重量为G 的光滑
小球．在挡板沿逆时针方向缓慢转到水平位置的过程中，斜面和挡板
对小球的弹力大小F1、F2各如何变化？
受力特点：1.一个力大小方向不变 （大小方向） 2.另一个力方向不变，大小不确定
3.第三个力大小方向不确定
解题思路: 1.受力分析 2.构建初始位置力的矢量三角形 3.物理
【练习5】一轻杆BO，其O端用光滑铰链铰固定于竖直 杆AO上，B端挂一重物，且系一细绳，细绳跨过杆顶A处 的光滑小滑轮，用力F拉住，如图所示，现将细绳缓慢往 左拉，使杆BO与杆AO间的夹角逐渐 减小，则在此过程 中，拉力F及杆BO所受压力FN的大小变化情况是（ ） A．FN先减小，后增大 B．FN始终不变 C．F先减小，后增大
第13页
高考调研 ·高三总复习 ·英语
高考物理一轮复习 第二章 专题强化四 动态平衡问题 平衡中的临界、极值问题
个状态均可视为平衡状态.
2.做题流程 受力分析 —化—“—动—”—为—静→画不同状态平衡图构造矢量三角形 —“—静—”—中—求—动→
—定—性—分—析→ 根据矢量三角形边长关系确定矢量的大小变化
三角函数关系
—定—量—计—算→ 正弦定理
找关系求极值
相似三角形
3.三力平衡、合力与分力关系 如图，F1、F2、F3共点平衡，三力的合 力 为 零 ， 则 F1 、 F2 的 合 力 F3′ 与 F3 等 大 反 向 ， F1 、 F2 、 F3′ 构 成 矢 量 三 角 形 ， 即F3′为F1、F2的合力，也可以将F1、F2、 F3直接构成封闭三角形.
√A.MN上的张力逐渐增大
B.MN上的张力先增大后减小
C.OM上的张力逐渐增大
√D.OM上的张力先增大后减小
以重物为研究对象分析受力情况，受重力mg、OM绳上拉力F2、MN上 拉力F1，由题意知，三个力的合力始终为零，矢量三角形如图所示， F1、F2的夹角为π－α不变，在F2转至水平的过程中， 矢量三角形在同一外接圆上，由图可知，MN上的 张力F1逐渐增大，OM上的张力F2先增大后减小， 所以A、D正确，B、C错误.
以结点B为研究对象，分析受力情况，作出力的合成图如图，根据平 衡条件知，F、FN的合力F合与G大小相等、方向相反. 根据三角形相似得AFC合 ＝AFB＝BFCN 又 F 合＝G 得 F＝AACB G，FN＝BACC G ∠BCA缓慢变小的过程中，AB变小，而AC、BC 不变，则F变小，FN不变，故杆BC所产生的弹 力大小不变，故选A.
2.一力恒定(如重力)，另一力与恒定的力不垂直但方向不变，作出不同状 态下的矢量三角形，确定力大小的变化，恒力之外的两力垂直时，有极 值出现. 基本矢量图，如图所示
2017年高考物理(热点+题型全突破)专题2.5 动态平衡问题的分析方法(含解析)
专题2.5 动态平衡问题的分析方法1.动态平衡：指通过控制某些物理量使物体的状态发生缓慢变化。
在这个过程中物体始终处于一系列平衡状态中。
2. 动态平衡特征：一般为三力作用，其中一个力的大小和方向均不变化，一个力的大小变化而方向不变，另一个力的大小和方向均变化。
3. 平衡物体动态问题分析方法：解动态问题的关键是抓住不变量，依据不变的量来确定其他量的变化规律，常用的分析方法有解析法和图解法。
方法一：三角形图解法。
特点：三角形图象法则适用于物体所受的三个力中，有一力的大小、方向均不变（通常为重力，也可能是其它力），另一个力的方向不变，大小变化，第三个力则大小、方向均发生变化的问题。
方法：先正确分析物体所受的三个力，将三个力的矢量首尾相连构成闭合三角形。
然后将方向不变的力的矢量延长，根据物体所受三个力中二个力变化而又维持平衡关系时，这个闭合三角形总是存在，只不过形状发生改变而已，比较这些不同形状的矢量三角形，各力的大小及变化就一目了然了。
图解法的基本程序是：对研究对象的状态变化过程中的若干状态进行受力分析，依据某一参量的变化(一般为某一角)，在同一图中作出物体在若干状态下的平衡力图(力的平形四边形或三角形)，再由动态的力的平行四边形或三角形的边的长度变化及角度变化确定某些力的大小及方向的变化情况。
【典例1】如图所示，一个重力G的匀质球放在光滑斜面上，斜面倾角为α，在斜面上有一光滑的不计厚度的木板挡住球，使之处于静止状态。
今使板与斜面的夹角β缓慢增大，问：在此过程中，挡板和斜面对球的压力大小如何变化？【答案】见解析【解析】取球为研究对象，如图甲所示，球受重力G、斜面支持力F1、挡板支持力F2。
因为球始终处于平衡状态，故三个力的合力始终为零，将三个力矢量构成封闭的三角形。
F1的方向不变，但方向不变，始终与斜面垂直。
F2的大小、方向均改变，随着挡板逆时针转动时，F2的方向也逆时针转动，动态矢量三角形图乙中一画出的一系列虚线表示变化的F2。
高考名师推荐物理--动态平衡分析(带答案与解析)解答解析、考点详解.doc
高考名师推荐物理--动态平衡分析（带答案与解析）的正确答案、解答解析、考点详解姓名:_____________ 年级:____________ 学号:______________题型选择题填空题解答题判断题计算题附加题总分得分1.【题文】如图所示，AC是上端带定滑轮的固定竖直杆，质量不计的轻杆BC一端通过铰链固定在C点，另一端B悬挂一重为G的重物，且B端系有一根轻绳并绕过定滑轮A，用力F拉绳，开始时∠BCA＞90°。
现使∠BCA缓慢变小，直到杆BC接近竖直杆AC。
此过程中，杆BC所受的力A、大小不变B、逐渐增大C、先减小后增大D、先增大后减小【答案】A【解析】2.【题文】如图所示，轻绳的两端分别系在圆环A和小球B上，圆环A套在粗糙的水平直杆MN上。
现用水平力F拉着绳子上的一点O，使小球B从图中实线位置缓慢上升到虚线位置，但圆环A始终保持在原位置不动。
则在这一过程中，环对杆的摩擦力Ff和环对杆的压力FN的变化情况是( )A．Ff不变，FN不变B．Ff增大，FN不变C．Ff增大，FN减小D．Ff不变，FN减小【答案】 B【解析】评卷人得分以结点O为研究对象进行受力分析如图(a)。
由题可知，O点处于动态平衡，则可作出三力的平衡关系图如图(a)。
由图可知水平拉力增大。
以环、绳和小球构成的整体作为研究对象，作受力分析图如图(b)。
由整个系统平衡可知：FN=(mA+mB)g；Ff=F。
即Ff增大，FN不变，故B正确。
3.【题文】一物体静止在斜面上如图所示，当斜面的倾角θ逐渐增大而物体仍静止在斜面上时A．物体所受重力和静摩擦力的合力逐渐增大B．物体所受重力和支持力的合力逐渐增大C．物体所受支持力和静摩擦力的合力逐渐增大D．物体所受重力、支持力和静摩擦力的合力逐渐增大【答案】 A【解析】只要物体还是静止的，就存在三力平衡（重力、支持力、静摩擦力，而重力是竖直向下、大小不变的=N=Gcosθ、f=Gsinθ），任两个力的合力大小上等于第三个力。
专题11 共点力的平衡问题(解析版)-2024年高考物理一轮综合复习
2024年高考物理一轮大单元综合复习导学练专题11共点力的平衡问题导练目标导练内容目标1整体法和隔离法在平衡问题中的应用目标2平衡中的临界和极值问题目标3解析法在动态平衡问题中的应用目标4图解法在动态平衡问题中的应用目标5相似三角形法在动态平衡问题中的应用目标6拉密定理在动态平衡问题中的应用【知识导学与典例导练】一、整体法和隔离法在平衡问题中的应用整体法和隔离法应用十六字原则：外整内分，力少优先，交替使用，相互辅助。
【例1】为庆祝全国两会胜利召开，某景区挂出34个灯笼（相邻两个灯笼之间用轻绳等距连接），灯笼上依次贴着“高举中国特色社会主义伟大旗帜，为全面建设社会主义现代化国家而团结奋斗”的金色大字，从左向右依次标为1、2、3、……、34。
无风时，灯笼均自然静止，与“全”字灯笼右侧相连的轻绳恰好水平，如图所示。
已知每个灯笼的质量均为1kg m =，取重力加速度210m/s =g ，悬挂灯笼的轻绳最大承受力m 340N T =，最左端悬挂的轻绳与竖直方向的夹角为θ。
sin 370.6︒=，cos370.8︒=。
下列说法正确的是（）A ．夹角θ的最大值为45°B ．当夹角θ最大时，最底端水平轻绳的拉力大小为C ．当37θ=︒时，最底端水平轻绳的拉力大小为204ND ．当37θ=︒时，第4个灯笼与第5个灯笼之间的轻绳与竖直方向的夹角为45°【答案】B【详解】A ．分析可知，当绳子拉力达到最大时，夹角θ的值最大，以整体为研究对象，根据平衡条件竖直方向有m m 2cos 34T mg θ=解得m 1cos 2θ=可得m 60θ=︒，A 错误；B ．当夹角θ最大时，以左边17个灯笼为研究对象，水平方向m m sin T T θ=解得T =，B 正确；C ．当37θ=︒时，以左边17个灯笼为研究对象，根据几何关系可得tan 3717T mg︒='解得127.5N T ='，C 错误；D ．当37θ=︒时，以左边第5个灯笼到17个灯笼为研究对象，根据几何关系可得tan 13T mgα'=解得tan 0.981α=≠可知第4个灯笼与第5个灯笼之间的轻绳与竖直方向的夹角不为45°，D 错误。
