2016电子测量技术复习题含答案
2016年电子测量技术复习题 一、选择题 1. 下列描述不属于测量误差来源的是（B） A. 仪器误差和（环境）影响误差 B. 满度误差和分贝误差 C. 人身误差和测量对象变化误差 D. 理论误差和方法误差 2. 在规定的条件下同等级仪表测量值的比较通常称为（B ）。 A.计量 B.比对 C.检定 D.校准。 3下列各项中不属于国际单位制基本单位的是（ D） A 、坎德拉（ cd ） B 、开尔文（ K ） C 、摩尔（ mol ） D 、千米（ km ） 4从测量手段上看，伏安法测电阻是（B ） A、直接测量 B、间接测量 C、组合测量 D、比较测量 5用高一等级准确度的计量器具与低一等级的计量器具进行比较，以全面判定该低一等级的计量器具是否合格，称为( B ) A、比对 B、检定 C、校准 D、跟踪 6测量一个±12V双电源供电的反相比例放大器uo=-10ui的输出电压，当输入为3V时，测量值为-10V，则在数据处理时，该误差应作为（C ）处理 A、随机误差 B、系统误差 C、粗大误差 D、仪器误差 7. 判别测量数据中是否存在周期性系统误差应采用(A ) A. 阿贝一赫梅特判据 B.马利科夫判据 C. 莱特准则 D. 肖维纳准则 8.正态分布的置信因子k仪表为（ A ）
A. 2~3 B. 2 C. 6 D. 3 9.根据测量误差的性质和特点，可以将其分为三大类（ C ） A.绝对误差、相对误差、引用误差 B.固有误差、工作误差、影响误差 C.系统误差、随机误差、粗大误差 D.稳定误差、基本误差、附加误差 10.以下不属于电子测量仪器的主要性能指标的是（ D ） A.精度 B.稳定度 C.灵敏度 D.速度 11.在削弱系统误差的典型技术中，使被测量对指示器的作用与标准量对指示器的作用相互平衡，以使指示器示零的比较测量法称（ A ） A.零示法 B.替代法 C.对照法 D.微差法 12.在粗大误差的检验法则中，理论最严密，实验证明也是较好的方法是（ B ） A莱特检验法 B.格拉布斯检验法 C.中位数检验法 D.肖维纳准则 13.由一系列观测数据的统计分析来评定的不确定度是（ A ） A.A类不确定度 B.B类不确定度 C.合成不确定度 D.扩展不确定度 14 用指针式万用表测电压时因未调零而产生的测量误差属于（ B ） A、随机误差 B、系统误差 C、粗大误差 D、人身误差 15 现要测一个实际值约为9V的电压，以下电压表选哪个较合适（A ） A、1.0级10V量程 B、1.0级100V量程 C、0.5级100V量程 D、0.5级5V量程 16 若测量次数较少时，理论上严密，实验证明效果也较好的粗大误差判据是（ B ） A、莱特检验法 B、格拉布斯检验法 C、中位数检验法 D、肖维纳检验法 17 下列方法中可能判定出恒定系差的是（ C ） A、剩余误差观察法 B、马利科夫判据 C、用高档仪器比对、校准 D、阿贝-赫梅特判据 18在实际测量中，选择何种测量方法，主要取决于（ D ）等因素。 A. 所用仪表价格的高低 B.使用仪表的要求和对误差的要求 C. 所用仪表价格的高低和使用的便利程度 D. 测量方法使用的便利程度和对误差的要求 19系统误差越小，测量结果（ A ） A. 越准确 B. 越不准确 C. 越不一定准确 D.与系统误差无关 20要准确测量电压，要求（ B ） A.电压表的量程等于或大于被测电压的最大值 B.电压表的量程大于被测电压的最大值 C.电压表的量程等于被测电压的最大值 D.电压表的量程小于被测电压的最大值 21为做好电子测量仪器的日常维护，错误的是（ D ） A.禁止使用湿布抹擦仪器 B.使用吹风筒经常给仪器吹气通风 C.远离酸、碱性物质 D.经常将仪器搬到太阳底下晒，使其干燥 22电子测量仪器的特点，主要表现在以下几个方面： (1)灵敏度高、( A )； (2)频率范围宽；(3)测量( )； (4)测量结果精确、易读；(5)易于实现测量系统的自动化、智能化。(选择适合填入上面空格的一组) A.量程广、速度快 B.量程高、速度快 C.量程高、速度准确 D.量程广、速度准确 23测量误差的来源主要有以下几个方面： (1)仪器误差； (2)( 方法 )误差； (3)理论误差； (4)( 影响 )误差； (5)人身误差。 24在实际测量中，选择何种测量方法，主要取决于（ ）等因素。 25电工仪表的准确度等级常分为几个级别？(B) A. 6个 B. 7个 C. 8个 D.9个 26被测量的实际大小，称为：(B) A.示值 B.真值 C.实际值 D.满度值 27下列测量中属于电子测量的是（ C ） A、用天平测量物体的质量 B、用水银温度计测量温度 C、用数字温度计测量温度 D、用游标卡尺测量圆柱体的直径 28下列测量中属于间接测量的是（ B ） A、用万用欧姆挡测量电阻 B、用电压表测量已知电阻上消耗的功率 C、用逻辑笔测量信号的逻辑状态 D、用电子计数器测量信号周期 29低频信号发生器的主振级多采用（ B ） A..三点式振荡器 B.RC文氏电桥振荡器 C.电感反馈式单管振荡器 D.三角波振荡器 30高频信号发生器的主振级多采用（ A ） A.LC三点式振荡器 B.RC文氏电桥振荡器 C.电感反馈式单管振荡器 D.三角波振荡器 31下列直接模拟合成信号发生器的特点中不正确的是（D ） A、频率分辨率高 B、频率切换快 C、电路庞大复杂 D、频谱纯度高 32信号发生器指示电压表的读数为20V，衰减分贝数为20dB时，输出电压为（C ） A、0.02V B、0.2V C、2V D、1V 33正弦信号发生器的三大性能指标不包括（A ） A、输入特性 B、输出特性 C、调制特性 D、频率特性 34将XD-22A型低频信号发生器的“输出衰减”旋钮置于60dB时，调节“输出细调”旋钮使指示电压表的读数为5V，则实际输出电压为（ A ） A、5mV B、50mV C、5V D、500mV 35高频信号发生器的工作频率一般为（ C ） A、1Hz~1MHz B、0.001Hz~1kHz C、200kHz~30MHz D、300MHz以上 36通用计数器测量周期时由石英晶体振荡器引起的误差主要是（ C ） A.随机误差 B.量化误差 C.标准频率误差 D.转换误差 37在目前的电子测量中，( D )的测量准确度是最高的，成为其他量测量的重要手段。 A.电压 B.电流 C. 阻抗 D.频率 38下面哪种方法不能够减小计数器测周的误差（ D ） A.采用多周期测量 B.提高标准频率 C.提高信噪比 D.保留更多的有效数字位数 39在用等精度计数器测频的过程中，有同学发现显示结果尤其是末几位会随时间变化，不可能是以下（ C ）原因。 A、被测信号的稳定度不够 B、计数器晶振的稳定度不够 C、脉冲计数最大绝对误差不是±1 D、被测信号的信噪比太小 40使用通用计数器测周时，以下方法不能减小测量误差的是（ D ） A、采用多周期测量 B、提高标准频率 C、提高信噪比 D、对被测信号进行倍频 41在通用计数器测量低频信号的频率时，采用倒数计数器是为了（C ） A、测量低频周期 B、克服转换误差 C、减小测频时的量化误差影响 D、测量低频失真 42在通用计数器测量低频信号的频率时，采用倒数计数器是为了( D ) A.测量低频周期 B.克服转换误差 C.测量低频失真 D.减小测频时的量化误差影响 43模拟式多用电压、电流表又称：(C) A.数字式电压表 B.数字式万用表 C.模拟式万用表 D.电子电压表 44模拟式电压表的表头是一个： （C ） A.微安级的直流电压表B.微伏级的直流电压表 C.微安级的直流电流表D.微伏级的直流电流表 45逐次比较型DVM的准确度主要决定于（ B ）。 A.时钟频率的精确度 B.D/A的位数 C.被测电压的大小 D.逼近节拍大小 46 以下不属于数字电压表相对于模拟电压表的优点的是（ B ） A、准确度和分辨力高 B、测量频率范围宽 C、输入阻抗高 D、测量速度快 47以下不属于积分式A/D转换器的优点的是（ D ） A、抗串模干扰能力强 B、测量灵敏度高 C、对积分元件和时钟信号的稳定性和准确度要求低 D、测量速度快 48数字电压表厂家说明书上给出误差表示式为±(0.006%Ux+0.002%Um)，其分析所得的测量不确定度为（ B ） A、A类不确定度 B、B类不确定度 C、扩展不确定度 D、合成不确定度 49指针式万用表的交流电压档实质上是（ C ） A、均值电压表 B、峰值电压表 C、有效值电压表 D、分贝电压表 50 以下不属于比较式A/D转换器的优点的是（ B ） A、测量速度快 B、抗串模干扰能力强 C、分辨率高 D、适用于实时性要求高的场合 51 某积分式数字电压表可选择工作在四位半、五位半和六位半三种方式，现要用于高速工作的自动测试系统，对测量误差的要求不太严格，则应选（ A ）较合适。 A、四位半 B、五位半 C、六位半 D、以上没有差别 52( C )电压表的一个缺点是对信号波形的谐波失真所引起的波形误差非常敏感。 A.平均值 B.有效值 C.峰值 D.选频电平 53数字多用表中，电阻的测量通常采用( A )来实现。 A.恒流源通过电阻测电压 B.恒压源加于电阻测电流 C.R-T变换法 D.电桥平衡法 54直流数字电压表的核心（ B ） A、数字逻辑控制电路 B、A/D转换器 C、显示器 D、积分器 55用数字万用表测量正常的硅二极管时，黑表笔接二极管的正极，红表笔接二极管的负极，则表的示值为（ D ） A、1 B、0.7 C、0.3 D、0 56实验中，利用同一块峰值电压表测量幅度相同的正弦波、方波、三角波，读数时（ D ） A、方波最大 B、正弦波最大 C、三角波最大 D、一样大 57用3 1/2位数字万用表测量一个10K欧姆的电阻，挡位为2K，结果表上显示值为“1”， 则表明（ B ） A、表以损坏 B、超过量程 C、电阻值过小 D、表的精确度不够 58用全波均值电压表测量某三角波信号，读数为10V，则该三角波的峰值电压为（C ） A、10V B、9V C、18V D、14.13V 59要测量一个10V左右的电压，手头有两块电压表，其中一块量程为150V，1.5级，另一块为15V，2.5级，问选用哪一块合适？ 答：（ C ） A、两块都一样 B、150V，1.5级 C、15V，2.5级 D、无法进行选择 60示波器是（ B ）测量仪器。 A.频域 B.时域 C.数据域 D.调制域 61测一个10MHz的正弦波信号，为使失真小应选用带宽（D ）以上的示波器。 A.10MHz B.20MHz C.25MHz D.50MHz 62以下不属于数字示波器优点的是（ C ） A.多通道同时采样 B.波形存储 C.垂直分辨率高 D.自动测量 63示波器所需带宽，是被测信号的最高频率成分的（ B ）倍。 A. 2 B. 5 C. 10 D. 1 64调节示波器的聚焦是控制示波管的（ C ）电位。 A.第一栅极 B.第二栅极 C.第一阳极 D.第三阳极 65用示波器测信号频率包括测周期法和李沙育图形法，其实质上是（ B ） A、频响法 B、比较法 C、直读法 D、计数法 66已知加在Y垂直和X水平偏转板上的电压如图所示，则示波器显示的图形为（ ）
电子测量技术试题与答案
一、什么是电子测量？举例说明。
二、举例说明量值、影响量、量的真值、读数、测得值。
三、电子测量包括哪些内容？它有哪几个明显的特点？四、电子测量仪器的发展大体经历了几个阶段？请详细阐述。
五、什么是电子仪器？举一个典型电子仪器的例子，说明其功能、技术指标等。
六、计量基准划分为几大类？每一类计量基准的作用是什么。
七、计量器具的特征包括哪些内容？八、什么是测量误差？为什么要研究测量误差？九、测量误差的表示方法划分为几种？每一种测量误差的作用是什么？十、根据误差的性质，测量误差划分为几大类？其各自的定义是什么？举例说明。
十一、举例说明等精密度测量。
十二、随机误差呈何种分布？并采用哪一种数字表达式？十三、判断系统误差有几种方法？减小系统误差有几种措施？十四、什么是不确定度？什么是坏值？坏值的剔除准则是什么？十五、常用函数的合成误差有几种？写出其数学表达式。
十六、在设计测量方案时应从哪几个方面考虑？十七、设计一台数字万用表。
要求：1、画出原理框图。
2、根据原理框图详细阐述其工作过程。
3、任意选择峰值式、平均值式及有效值式三种类型之中的一种数字电压表。
十八、详细阐述失真度测量仪的基本工作原理。
十九、采用何种分离法测量阻抗？并详细说明其工作原理。
二十、设计一台实用的数字频率计。
要求：1、画出工作原理框图。
2、详细阐述其工作过程。
二十一、模拟测量和数字测量各有何优缺点？为什么测量仪器的发展方向是数字化、智能化和虚拟化？二十二、数字存储示波器有哪几种功能特点？二十三、模拟示波器Y轴输入端的衰减器是阻容（RC）衰减器而不是电阻（R）衰减器，为什么？其中RC衰减器中的一个电容为什么是可调的？二十四、扫频仪中的关键器件是何种器件？为什么采用这种器件？二十五、什么是频标？结合工作原理框图阐述单一频标产生的工作原理。
二十六、举出一个逻辑分析仪的应用实例。
二十七、设计一个非电量测量的应用电路。
要求：1、画出工作原理电路图。
2、说明每一个元器件的作用。
电子测量试题及答案
电子测量试题及答案一、单项选择题（每题2分，共20分）1. 在测量电阻时，下列哪种操作是正确的？A. 将待测电阻直接与万用表的电流表头相连B. 将待测电阻与万用表的电压表头相连C. 将待测电阻与万用表的欧姆档相连D. 将待测电阻与万用表的电容档相连答案：C2. 以下哪种信号不是模拟信号？A. 正弦波B. 锯齿波C. 方波D. 数字信号答案：D3. 电子测量中，频率计的作用是什么？A. 测量电压B. 测量电流C. 测量电阻D. 测量频率答案：D4. 在使用示波器时，下列哪项操作是错误的？A. 调整扫描速度B. 调整触发电平C. 调整亮度D. 将示波器的探头直接接地答案：D5. 以下哪种测量方法可以测量晶体管的放大倍数？A. 电压测量法B. 电流测量法C. 电阻测量法D. 频率测量法答案：B6. 测量电路中的电流时，应该使用哪种仪器？A. 电压表B. 电流表C. 欧姆表D. 功率表答案：B7. 电子测量中，示波器的Y轴表示什么？A. 时间B. 电压C. 电流D. 电阻答案：B8. 以下哪种仪器不能测量电容？A. 万用表B. 电容表C. 示波器D. 频率计答案：C9. 在测量电路的功率时，应该使用哪种仪器？A. 电压表B. 电流表C. 功率表D. 欧姆表答案：C10. 以下哪种波形不是周期性波形？A. 正弦波B. 矩形波C. 随机噪声D. 三角波答案：C二、多项选择题（每题3分，共15分）1. 以下哪些仪器可以测量电阻？A. 万用表B. 示波器C. 欧姆表D. 电容表答案：AC2. 在电子测量中，示波器的X轴通常表示什么？A. 时间B. 电压C. 电流D. 电阻答案：A3. 以下哪些信号是数字信号？A. 正弦波B. 方波C. 锯齿波D. 随机噪声答案：B4. 以下哪些操作是使用示波器时的正确操作？A. 调整扫描速度B. 调整触发电平C. 将探头接地D. 调整亮度答案：ABD5. 以下哪些仪器可以测量电流？A. 电压表B. 电流表C. 欧姆表D. 功率表答案：BD三、填空题（每题3分，共15分）1. 在电子测量中，__________是用来测量电压的仪器。

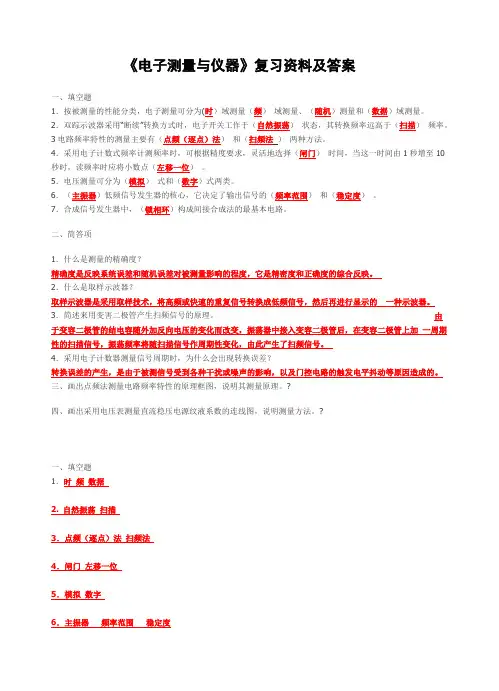

电子测量与仪器复习资料及答案
《电子测量与仪器》复习资料及答案一、填空题1．按被测量的性能分类，电子测量可分为(时）域测量（频）域测量、（随机）测量和（数据）域测量。
2．双踪示波器采用“断续”转换方式时，电子开关工作于（自然振荡）状态，其转换频率远高于（扫描）频率。
3电路频率特性的测量主要有（点频（逐点）法）和（扫频法）两种方法。
4．采用电子计数式频率计测频率时，可根据精度要求，灵活地选择（闸门）时间，当这一时间由1秒增至10秒时，读频率时应将小数点（左移一位）。
5．电压测量可分为（模拟）式和（数字）式两类。
6．（主振器）低频信号发生器的核心，它决定了输出信号的（频率范围）和（稳定度）。
7．合成信号发生器中，（锁相环）构成间接合成法的最基本电路。
二、简答项1．什么是测量的精确度？精确度是反映系统误差和随机误差对被测量影响的程度，它是精密度和正确度的综合反映。
2．什么是取样示波器？取样示波器是采用取样技术，将高频或快速的重复信号转换成低频信号，然后再进行显示的一种示波器。
3．简述来用变害二极管产生扫频信号的原理。
由于变容二极管的结电容随外加反向电压的变化而改变，振荡器中接入变容二极管后，在变容二极管上加一周期性的扫描信号，振荡频率将随扫描信号作周期性变化，由此产生了扫频信号。
4．采用电子计数器测量信号周期时，为什么会出现转换误差？转换误差的产生，是由于被测信号受到各种干扰或噪声的影响，以及门控电路的触发电平抖动等原因造成的。
三、画出点频法测量电路频率特性的原理框图，说明其测量原理。
?四、画出采用电压表测量直流稳压电源纹液系数的连线图，说明测量方法。
?一、填空题1．时频数据2. 自然振荡扫描3．点频（逐点）法扫频法4．闸门左移一位5．模拟数字6．主振器频率范围稳定度7．锁相环二、简答题（每小题6分，共36分）1.精确度是反映系统误差和随机误差对被测量影响的程度，它是精密度和正确度的综合反映。
2.取样示波器是采用取样技术，将高频或快速的重复信号转换成低频信号，然后再进行显示的一种示波器。
电子测量技术复习答案
《电子测量技术》复习指南第一部分复习要求第一章绪论本章主要介绍电子测量的意义、内容、特点、方法和分类，以及测量仪器的主要性能指标、计量的基本概念。
本章的基本要求是：1、了解电子测量的意义、内容及特点；2、了解电子测量方法的分类及测量方法选择的基本原则；3、掌握测量仪器的基本功能及性能指标；4、了解计量的基本概念。
第二章测量误差和测量结果处理本章主要介绍误差的基本概念；误差的表示方法；测量误差的来源；误差的分类；随机误差和系统误差分析；系统误差的合成；测量数据的处理。
本章的基本要求是：1、正确理解真值、实际值、测量值、绝对误差、相对误差和容许误差等基本概念；2、掌握测量误差的来源及分类方法；3、了解随机误差的特点；4、掌握测得值的算术平均值、测量值的标准差和测量平均值值的标准差的计算方法；5、掌握系统误差合成及常用函数误差合成的计算公式；6、掌握有效数字的处理方法；7、掌握有限次测量测量数据的处理方法。
第三章信号发生器本章介绍了信号发生器的功用和分类，正弦信号发生器的性能指标，对标准的低频信号发生器和高频信号发生器的组成和工作原理作了详细阐述，对扫频信号发生器、脉冲信号发生器和噪声信号发生器的基本组成和工作原理作了概括介绍。
本章的基本要求是：1、了解正弦信号发生器的性能指标；2、掌握低频信号发生器的组成及各部分的作用；3、掌握文氏桥振荡器、函数信号发生器的结构及工作原理；5、掌握调谐信号发生器、锁相信号发生器和合成信号发生器的结构及工作原理；6、了解线性电路幅频特性的测量方法；7、掌握扫频仪的原理框图及基本工作原理；8、了解变容二极管和磁调电感法扫频的基本原理；第4章电子示波器电子示波器是电子测量中最常用的仪器，它可测多种电量，配传感器后还能对各种非电量进测量．重点介绍电子示波器波形显示原理、基本组成、多个波形显示方式，以及取样示波器和存取示波器。
本章的基本要求是：1、掌握示波器的特点及用途；2、掌握示波管的结构及波形显示的原理；3、掌握单踪示波器的组成和各组成部分的作用；4、掌握使用双踪示波器测量电压、时间、频率和相位差的方法；5、掌锦双踪示波器8、了解取样示波器的工作原理；第五章频率时间测量本章重点介绍了电子计数法测量频率、周期时间间隔的基本原理及测量误差分析，简要介绍了其它测量频率的方法，本章的基本要求是：1、掌握电子计数法测量频率的基本原理，误差计算及外差法扩大测频范围的基本原理；2、掌握电子计数法测量周期的基本原理、误差及中介频率计算4、了解电子计数法测量时间间隔的基本原理及误差的计算方法；5、掌握频率计的使用方法6、了解电桥法、谐振法、频率－电压转换法和示波器法测量频率的基本原理计算方法。
电子测量技术基础题库
电子测量技术基础题库第一章绪论一、填空1、计量的主要特征是____________ 、__________ 和_____________ 。
2、计量器具按用途可分为___________________________________________ 、和_____________ 。
3、计量基准一般分为 _____________ 、____________ 禾廿 __________ 。
4、计量标准是按国家规定的_____________________ 作为检定依据用的或_________ ，它的量值由_____________ 传递。
5、计量标准有两类：一类是 _____________ ，一类是 ______________ 。
6、电子测量通常包括 _____________ 的测量，______________ 的测量以及的测量。
7、目前利用电子仪器对 _______________ 进行测量精确度最高。
8目前，电压测量仪器能测出从_____________ 级到_________ 的电压，量程达______ 个数量级。
9、智能仪器的核心是____________ 。
10、仪器中采用微处理器后，许多传统的硬件逻辑可用 ________________ 取代，其实质是实现了_____________ 。
11、智能仪器有两个特点：其一是____________________________ ，其二12、虚拟仪器实质上是_____________ 和______________ 相结合的产物13、 虚拟仪器的硬件部分通常应包括 _______________ 及 _____________ 和变换器。
14、 虚拟仪器的软、硬件具有 _____________ 、 _________ 、 _________ 及等特点。
15、 LabVIEW 是一种 ______________________ 软件开发平台。
电子测量的考试及答案
电子测量的考试及答案一、单项选择题（每题2分，共20分）1. 电子测量中，测量信号的频率范围通常分为哪三个频段？A. 低频、中频、高频B. 极低频、低频、高频C. 低频、中频、超高频D. 低频、高频、超高频答案：C2. 在电子测量中，下列哪个设备主要用于测量电压？A. 频率计B. 示波器C. 万用表D. 信号发生器答案：C3. 电子测量中，下列哪个参数是示波器不能直接测量的？A. 频率B. 幅度C. 相位D. 时间答案：C4. 电子测量中，数字万用表与模拟万用表的主要区别是什么？A. 数字万用表可以测量数字信号，模拟万用表只能测量模拟信号B. 数字万用表使用数字显示，模拟万用表使用指针显示C. 数字万用表更精确，模拟万用表更耐用D. 数字万用表可以存储数据，模拟万用表不能答案：B5. 在电子测量中，哪种类型的测量仪器通常用于测量电流？A. 电压表B. 电流表C. 功率计D. 电阻计答案：B6. 电子测量中，下列哪个设备主要用于测量电阻？A. 频率计B. 示波器C. 万用表D. 信号发生器答案：C7. 在电子测量中，下列哪个参数是示波器可以直接测量的？B. 幅度C. 相位D. 时间答案：B8. 电子测量中，数字存储示波器与模拟示波器的主要区别是什么？A. 数字存储示波器可以存储波形，模拟示波器不能B. 数字存储示波器使用数字显示，模拟示波器使用指针显示C. 数字存储示波器更精确，模拟示波器更耐用D. 数字存储示波器可以进行频谱分析，模拟示波器不能答案：A9. 在电子测量中，下列哪个设备主要用于测量功率？A. 电压表C. 功率计D. 电阻计答案：C10. 电子测量中，下列哪个设备主要用于测量频率？A. 电压表B. 示波器C. 频率计D. 电阻计答案：C二、多项选择题（每题3分，共15分）1. 电子测量中，下列哪些设备可以用于测量电压？A. 万用表C. 频率计D. 电压表答案：A, B, D2. 在电子测量中，下列哪些参数是示波器可以直接测量的？A. 频率B. 幅度C. 相位D. 时间答案：B, D3. 电子测量中，下列哪些设备可以用于测量电流？A. 电压表B. 电流表C. 功率计D. 电阻计答案：B, C4. 电子测量中，下列哪些设备可以用于测量电阻？A. 万用表B. 示波器C. 频率计D. 电阻计答案：A, D5. 在电子测量中，下列哪些参数是示波器不能直接测量的？A. 频率B. 幅度C. 相位D. 时间答案：A, C三、填空题（每题2分，共20分）1. 电子测量中，测量信号的频率范围通常分为低频、中频和________。
电子测量技术试题及参考答案
《电子测量技术》课程期末考核试题1、（10分）某单极放大器电压增益的真值A0为100，某次测量时测得的电压增益A=95，求测量的相对误差和分贝误差。
2、（20分）测量电阻R消耗的功率时，可间接测量电阻值R、电阻上的电压V、流过电阻的电流I，然后采用三种方案来计算功率：(1)请给出三种方案；(2)设电阻、电压、电流测量的相对误差分别为γR=±1%, γv=±2%, γI±2.5%,问采用哪种测量方案较好?3、（20分）欲用电子计数器测量一个fX=200Hz的信号频率，采用测频(选闸门时间为1s)和测周(选时标为0.1μs)两种方法。
(1)试比较这两种方法由±1误差所引起的测量误差；（2）从减少±1误差的影响来看，试问fX在什么频率范围内宜采用测频方法，什么范围内宜采用测周方法？4、（15分）利用正弦有效值刻度的均值表测量正弦波、方波和三角波，读数均为1V，试求三种波形信号的有效值分别为多少?5、（15分）已知示波器偏转灵敏度Dy=0.2V/cm，荧光屏有效宽度10cm。
(1)若扫描速度为0.05ms/cm(放“校正”位置)，所观察的波形高度为6div，一个周期的宽度为5div，求被测信号的峰—峰值及频率；(2)若想在屏上显示10个周期该信号的波形，扫描速度应取多大?6、（20分）（1）设计并画出测量电感（采用串联等效电路）的电桥。
（和被测电感相邻两臂分别为R2和R4，标准电容和标准电阻分别为Cs和Rs）（2）写出电桥平衡方程式。
（3）推导出被测元件参数（L、R和Q）的表达式。
参考答案1、解：△A=A-A0=95-100=-5ν=-5%ν［dB］=20lg(1+ν)dB=20lg(1-0.05)dB=0.446dB2、解：(8分)方案1：P=VIνP=νI+νV=±(2.5%+2%)=±4.5%方案2：P=V2/RνP=2νV —νR=±(2×2%+1%)=±5%方案3：P=I2RνP=2νI+νR=±(2×2.5%+1%)=±6%∴选择第一种方案P=VI比较合适。
电子测量技术及仪器试题及答案
电子测量技术及仪器试题及答案您的姓名： [填空题] *_________________________________1. 用电子示波器观测正弦波，出现了下图所示波形，则应该调节（）才能正常读数[单选题] *时基因数偏转因数(正确答案)X位移Y位移2. 在下图所示数字多用表组成框图中，将直流电压转换成数字量的电路是 [单选题] *信号调节器A/D转换器(正确答案)逻辑控制电路显示电路3. 用电子示波器测量正弦波的图形如下图所示，已知偏转因数置于0.5v/div，使用10:1探头，则被测信号的Up-p为 [单选题] *30v(正确答案)15v3v1.5v4. 电子示波器的偏转因数开关置于1V/div，微调旋转钮置于校准位置。
示波器显示图形如下图所示，2为示波器的零电平线，则三角波的直流成分电压1为 [单选题] *7V5v(正确答案)4v3v5. 电子示波器不能直接测量的参数有 [单选题] *A.周期信号的电压B.周期信号的电流(正确答案)C.周期信号的频率D.周期信号的周期6. 交流电流表的标尺是按照 [单选题] *A.有效值刻度的(正确答案)B.平均值刻度的C.瞬时值刻度的D.最大值刻度的7. 使用万用表时，把电池装入电池夹内，把两根测试表棒分别插入插座中，则 [单选题] *A.红的插入“+”插孔，黑的插入“*”插孔内(正确答案)B.黑的插入“+”插孔，红的插入“*”插孔内C.红的插入“+”插孔，黑的插入“-”插孔内D.黑的插入“+”插孔，红的插入“-”插孔内8. 用万用表RX100档测电阻，当读数为50Q时，实际被测电阻为 [单选题] *100欧姆5000欧姆(正确答案)50欧姆500欧姆9. 有一只内阻为50欧、满刻度为100uA的磁电系测量机构，如果要将其改制成50v量程的直流电压表，应串的分压电阻是 [单选题] *499500(正确答案)49900049000040000010. 欧姆表在测量前要用两个特殊的阻值进行校对，这两个特殊点一个是无穷大，一个是零电阻，前者校对的实现方法是 [单选题] *A.机械调零(正确答案)B.电表的正确放置C.欧姆调零D.选择合适的档位11. 将某低频信号发生器的“输出衰减”旋钮置于40dB时，调节“输出细调”旋钮使指示电压表的读数为20V，平衡式输出，则实际输出电压为 [单选题] *A.20VB.2VC.0.4V(正确答案)D.0.2V12. 信号发生器按其频率可分为 [单选题] *A.低频信号发生器、高频信号发生器(正确答案)B.正弦信号发生器、非正弦信号发生器C.普通信号发生器、标准信号发生器D.函数信号发生器、扫频信号发生器13. 若要观察两个高频正弦波信号，应选用 [单选题] *A.单踪高频示波器B.单踪低频示波器C.双踪高频示波器(正确答案)D.双踪低频示波器14. 以下关于指针式万用表使用的表述正确的是 [单选题] *A.使用结束，转换开关应打到最高交流电压档或“OFF”档。
