电子产品结构设计过程
电子产品的结构设计过程 一个完整产品的结构设计过程 1.ID造型; a.ID草绘............ b.ID外形图............ c.MD外形图............ 2.建模; a.资料核对............ b.绘制一个基本形状............ c.初步拆画零部件............
1.ID造型; 一 个完整产品的设计过程,是从ID造型开始的，收到客户的原始资料（可以是草图，也可以是文字说明），ID即开始外形的设计；ID绘制满足客户要求的外形图 方案，交客户确认，逐步修改直至客户认同；也有的公司是ID绘制几种草案，由客户选定一种，ID再在此草案基础上绘制外形图；外形图的类型，可以是2D 的工程图，含必要的投影视图；也可以是JPG彩图；不管是哪一种，一般需注名整体尺寸，至于表面工艺的要求则根据实际情况，尽量完整；外形图确定以后，接 下来的工作就是结构设计工程师（以下简称MD）的了； 顺便提一下，如果客户的创意比较完整，有的公司就不用ID直接用MD做外形图； 如果产品对内部结构有明确的要求，有的公司在ID绘制外形图同时MD就要参与进来协助外形的调整； MD开始启动，先是资料核对，ID给MD的资料可以是JPG彩图，MD将彩图导入PROE后描线；ID给MD的资料还可以是IGES线画图，MD将IGES线画图导入PROE后描线，这种方法精度较高;此外，如果是手机设计，还需要客户提供完整的电子方案，甚至实物； 2。建摸阶段， 以我的工作方法为例，MD根据ID提供的资料，先绘制一个基本形状（我习惯用BASE作为文件名）；BASE就象大楼的基石，所有的表面元件都要以BASE的曲面作为参考依据； 所以MD做3D的BASE和ID做的有所不同，ID侧重造型，不必理会拔模角度，而MD不但要在BASE里做出拔模角度，还要清楚各个零件的装配关系，建议结构部的同事之间做一下小范围的沟通，交换一下意见，以免走弯路； 具体做法是先导入ID提供的文件，要尊重ID的设计意图，不能随意更改； 描线，PROE是参数化的设计工具，描线的目的在于方便测量和修改； 绘制曲面，曲面要和实体尽量一致，也是后续拆图的依据，可以的话尽量整合成封闭曲面局部不顺畅的曲面还可以用曲面造型来修补； BASE完成，请ID确认一下，这一步不要省略建摸阶段第二步，在BASE的基础上取面，拆画出各个零部件，拆分方式以ID的外形图为依据； 面/底壳，电池门只需做初步外形，里面掏完薄壳即可； 我做MP3，MP4的面/底壳壁厚取1.50mm，手机面/底壳壁厚取2.00mm，挂墙钟面/底壳壁厚取2.50mm，防水产品面/底壳壁厚可以取3.00mm； 另外面/底壳壁厚4.00mm的医疗器械我也做过，是客人担心强度一再坚持的，其实3.00mm 已经非常保险了，壁厚太厚很容易缩水，也容易产生内应力引起变形，担心强度不足完全 可以通过在内部拉加强筋解决，效果远好过单一的增加壁厚； 建摸阶段第三步，制作装配图，将拆画出各个零部件按装配顺序分别引入，选择参考中心 重合的对齐方式；放入电子方案，如LCD，LED，BATTERY，COB。。。将各个零部件引入装配图时，根据需要将有些零部件先做成一个组件，然后再把组件引入装配图时。 例如做翻盖手机时，总装配图里只有两个组件，上盖是一个组件，下盖是一个组件。上盖组件里面又分为A壳组件，B壳组件和LCD组件。下盖组件里面又分为C壳组件，D壳组件，主板组件和电池组件等。还可以再往下分 3、初始造型阶段：分三个方面； A：由造型工程师设计出产品的整体造型(ODM)；可由客户选择方案或自主开发。 B: 客户提供设计资料，例如：IGS档（居多）或者是图片(OEM)。 C: 由原有的外形的基础上更改；可由客户选择方案或自主开发。
4 建摸阶段第四步，位置检查，一般元件的摆放是有位置要求的。 例 如：LCD的位置可以这样思考，镜片厚度1.50mm,双面帖厚度0.20mm，面壳局部掏薄厚度0.60mm，则LCD到最外面的距离就是 2.30mm；元件之间不能干涉，且有距离要求。如电波钟设计时,为保障接收效果，接收天线到电池之间的距离要求大于20mm;为了设计方便，装配图内的 元件最好设置为不同颜色，以便区分；所有大元件摆放妥当之后，我还是建议，为保险起见，请ID再确认一次外形效果；
5 谈一下自主设计方式，就是上面的A方案： a、 由造型工程师做出油泥模型或用三维软件模拟出造型并做一个发泡的实物模型，由多方进行评估（按照UL或EN的标准确定用什么材料，检查并确定进出风口通道 的结构，进出风口的结构，出线窗的形式，开关和卷线按钮的机构，风量管的机构等。）后造型的方案确定，这阶段大约需要一到两个月左右的时间。 b、 进行结构的设计：由上面得到的外形（油泥模型需要抄数，做好面）薄壳后做内部的结构；真空室的设计，真空室门锁的设计；进风过滤装置的设计，电机室的设 计；出风结构的设计，卷线器室的设计等，这期间要与造型工程师，供应商和模具工程师要经常探讨一 下，例如：外形与结构的冲突，材料的选用及结构方面是否与模具有冲突等并可以用软件进行一些相关的分析。 c、以上设计经过评审合格后进行手板的制作，手板完成后按照安规要求做相关的测试，包括：性能，装配，结构，噪音，跌落等测试，并与设计输入对比后进行设计变更。 d、投模！经过40~50天后（这期间要与模厂经常沟通，保证结构尺寸的准确性并及时掌握进度。）模具完成。进行样品制作并发样给客户，而且还要测试。通过信息的反馈后在进行第二次及第三次的设计变更后可以量产。
6 我们公司的实际情况： a.客户给出他自己的idea，一张JPG图片格式或者是扫描出来的手绘图 b.在AutoCAD里描线，产生产品各个角度的视图和剖截面以及尺寸 c.在三维软件如PRO/E里画出基本的外形，然后逐渐完善细节，拆分零件 d.将三维图挡交给模具厂加工
7 建模完成，就象大楼的框架已经构建好了，现在可以依托框架由下而上，完善每一个楼层了；以一款电子产品为例，介绍一下一个完整产品的结构设计过程； 这款电子产品的设计，我的做法是: LENS结构-----LCD结构-----夜光结构-----通关柱结构-----防水结构------按键结构------ PCB结构-----电池结构-----辅助结构-----尺寸检查------手板跟进------模具跟进 LENS结构: 一 般镜片要求1.5mm，条件不足也可以是1.0mm，手机镜片还可以再薄点；(注意：如果要丝印尽量把丝印面做成平面；手机镜片受外形影响，两侧都是曲面 的，可以用模内转印)镜片要固定，通常用双面胶，双面胶需预留0.15-0.20mm的空间，也有镜片做扣固定的；如果有防水要求，镜片还可以用超声波 焊接，不过结构上要预留超声波线； LCD结构: 对 电子产品来说，LCD（液晶显示屏）就象她的眼睛，结构的好坏直接影响到显示的效果；LCD通常做成方形，必要时可以切角，做成多边形；LCD厚度通常是 2.70mm，超薄的也有1.70mm；单块的LCD需和主板（以下称COB）相连才能显示，常用连接方式有导电胶条和热压斑马纸；其中导电胶条要有预 压量，通常预压量为10%-15%，预压量太少LCD容易缺画，预压量太多LCD容易被顶绿；热压斑马纸不需预压，但成本较高，连接时要用到热压啤机， PITCH脚位密的还要用到精密热压啤机；LCD与LENS不能直接贴合，贴合容易产生水纹.也有LCD直接固定在LENS上的情况,我在LENS的VA 显示区开了一个方形凹槽,间隙留足0.30mm；通常LENS外装，LCD内装，中间用面壳隔开，面壳局部掏胶至少0.50mm；LENS到LCD之间也 要保持洁净,通常做成封闭结构,数码产品中LCD常做成组件，用铁框或塑料框包成一个整体，内有PCB，IC，信号由一片软性PCB输出，末端有插头，装 拆方便.数码产品中LCD组件与面壳之间留0.30mm的间隙,用0.50mm的海绵隔开,也可以防尘； 夜光结构: 常 用的夜光光源有LAMP（灯），LED（发光二极管），EL片，常用的夜光结构有反光罩，反光片，EL支架等；LAMP光较散，通常配合反光罩使用，反光 罩成锅状，内喷白油，LAMP套上不同颜色的灯套，可得到红绿蓝等彩色效果．LAMP也可配合反光片使用；LED光路较为集中，通常配合反光片使用，为 有效提高亮度,反光片厚度最好大于2.0.反光片可做成楔型(横截面),背面喷白油,光线从侧面进入,可均匀反射到前面,如果想提高亮度,可在侧面也喷上 白油(入光口除外),以减少光线流失.LED本身有红,橙,绿,蓝,紫等彩色供选择;EL片的发光效果比较均匀,配合EL支架和EL导电胶条使用,有绿 色,蓝色可供选择,通常做成与LCD显示区域一样形状,一样大小,EL片使用时,需用火牛升压供电,故成本较高; 笔 记本电脑的反光结构较特殊,我见过一款笔记本的反光结构,是用圆形的LED射入一根长的玻璃棒,玻璃棒均匀发亮再从反光片侧边均匀进入,得到相当不错的背 光效果.反光片的背面还有一些圆形结构的小凸点,光线在小凸点位置发生漫射,就象一个小光源一样亮,在靠近玻璃棒位置小凸点比较疏,而远离玻璃棒位置小 凸点比较密,这样整个反光片的亮度都比较均匀了.手机和MP3的夜光结构直接做到OLED组件里面了,设计时省事不少;另外,投影钟把时间直接投影到墙 上,其结构是用高亮的红色LED圆灯,照射反 白的LCD,得到时间的显示,然后通过两个凸透镜放大射到墙上,至于清晰度则是调节两个凸透镜间的距离实现的;最后提一点,要用到夜光结构的LCD通常是 半透明的或超透明的,
电子产品装配工艺规范
电子产品装配工艺规范电子产品总装工艺规范整机装配就是将机柜、设备、组件以及零、部件按预定的设计要求装配在机箱、车厢、平台，再用导线将它们之间进行电气连接，它是电子产品生产中一个重要的工艺过程。
1整机装配的顺序和基本要求图1整机结构树状图1.1整机装配的基本顺序电子设备的整机装配有多道工序，这些工序的完成顺序是否合理，直接影响到设备的装配质量、生产效率和操作者的劳动强度。
电子设备整机装配的基本顺序是：先轻后重、先小后大、先铆后装、先装后焊、先里后外、先平后高，上道工序不得影响下道工序。
1.2整机装配的基本要求电子设备的整机装配是把半成品装配成合格产品的过程。
对整机装配的基本要求如下：1）整机装配前，对组成整机的有关零部件或组件必须经过调试、检验，不合格的零部件或组件不允许投入生产线。
检验合格的装配件必须保持清洁。
2）装配时要按照整机的结构情形，应用合理的安装工艺，用经济、高效、先进的装配技术，使产品到达预期的效果，满足产品在功能、技术目标和经济目标等方面的要求。
3）严格遵循整机装配的顺序要求，注意前后工序的衔接。
4）装配过程中，不得损伤元器件和零部件，避免碰伤机壳、元器件和零部件的外表涂敷层，不得破损整机的绝缘性。
包管安装件的方向、位置、极性的精确，包管产品的电机能稳定，并有充足的机械强度和稳定度。
5）小型机大批量生产的产品，其整机装配在流水线上按工位进行。
每一个工位除按工艺要求操作外，要求工位的操作人员熟悉安装要求和熟练掌握安装技术，包管产品的安装质量，严厉执行自检、互检与专职调试检查的“三检”原则。
装配中每一个阶段的工作完成后都应进行检查，分段把好质量关，从而进步产品的率。
2整机装配中的流水线2.1流水线与流水节拍装配流水线就是把一部整机的装连、调试等工作划分成若干简单操作，每一个装配工人完成指定操作。
在划分时要注意到每人操作所用的时间应相等，这个时间称为流水的节拍。
装配的设备在流水线上挪动的体式格局有好多种。
《电子产品整机装配》课件
04
电子产品整机装配中的质 量控制
焊接质量检测
焊接质量检测是确保电子产 品整机装配质量的重要环节 ，主要检测焊点的外观、机
械性能和导电性能。
外观检测通过目视或光学仪 器检查焊点表面是否光滑、 无气泡、无杂质，以及焊点 的大小和位置是否符合要求
。
机械性能检测包括拉力测试 、推力测试和扭力测试等， 以检验焊点的机械强度是否
03
2. 使用质量合格的元器件。
元器件损坏
3. 优化装配工艺，确保元器件不受机械应力或温度过高的影 响。
4. 在装配过程中对元器件进行筛选和检测，确保其性能和质 量。
性能不稳定
• 性能不稳定表现为电子产品整机装配完成后，其 功能、性能参数等不符合设计要求或不稳定。
性能不稳定
•·
1. 原因分析： 性能不稳定可能是由于 电路设计缺陷、元器件性能不稳定、 装配工艺不规范等原因造成的。
《电子产品整机装配》ppt课 件
目录
• 电子产品整机装配概述 • 电子产品整机装配前的准备 • 电子产品整机装配工艺流程 • 电子产品整机装配中的质量控制
目录
• 电子产品整机装配中的常见问题及解 决方案
• 电子产品整机装配案例分析
01
电子产品整机装配概述
定义与特点
01
02
定义
特点
电子产品整机装配是将电子元器件、电路板、结构件等按照设计要求 进行组装、连接、调试，最终形成完整电子产品的过程。
详细描述
在焊接元器件时，要使用适当的焊接温度和时间，确保焊点光滑、圆润，无虚焊 、假焊现象。焊接完成后，需要进行焊接质量检查，确保无短路、断路等问题。
整机的调试与检测
总结词
调试和检测是保证电子产品整机性能 的重要环节。
电子行业智能电子产品设计与制造方案
电子行业智能电子产品设计与制造方案第一章智能电子产品设计概述 (2)1.1 设计原则 (2)1.2 设计流程 (2)1.3 设计方法 (3)第二章市场调研与分析 (3)2.1 市场需求分析 (3)2.2 竞品分析 (4)2.3 用户需求分析 (4)第三章硬件系统设计 (4)3.1 电路设计 (4)3.2 元器件选型 (5)3.3 电路板设计 (5)第四章软件系统设计 (6)4.1 操作系统选择 (6)4.2 应用程序开发 (6)4.3 系统集成 (7)第五章用户体验设计 (7)5.1 界面设计 (7)5.2 交互设计 (7)5.3 用户体验评估 (8)第六章智能电子产品制造工艺 (8)6.1 制造流程 (8)6.1.1 设计与仿真 (8)6.1.2 材料准备 (8)6.1.3 SMT贴片工艺 (8)6.1.4 DIP插件工艺 (9)6.1.5 组装与调试 (9)6.1.6 包装与发货 (9)6.2 设备选型 (9)6.2.1 设备功能 (9)6.2.2 设备兼容性 (9)6.2.3 设备可靠性 (9)6.2.4 设备售后服务 (9)6.3 制造管理 (9)6.3.1 质量控制 (9)6.3.2 生产计划 (9)6.3.3 设备管理 (10)6.3.4 人员培训 (10)6.3.5 环境管理 (10)第七章质量控制与测试 (10)7.1 质量标准 (10)7.2 测试方法 (10)7.3 故障分析与处理 (11)第八章产品安全与认证 (11)8.1 安全标准 (11)8.2 认证流程 (12)8.3 安全防护措施 (12)第九章市场推广与销售 (12)9.1 市场推广策略 (12)9.2 渠道建设 (13)9.3 销售策略 (13)第十章售后服务与产品迭代 (13)10.1 售后服务体系建设 (13)10.2 产品迭代更新策略 (14)第一章智能电子产品设计概述智能电子产品作为电子行业的重要组成部分，其设计与制造已成为当前技术发展的重要方向。
电子设备结构总体设计
电子设备结构总体设计提纲：第一章：绪论1.1 选题背景和意义1.2 研究目的和意义1.3 国内外研究现状及发展趋势1.4 论文结构安排第二章：电子设备结构设计原理2.1 结构设计基本原则2.2 设计要点和关键技术2.3 结构设计的优化方式2.4 常见电子设备的结构设计案例分析第三章：电子设备结构设计流程3.1 品质目标确定3.2 设计方案分析与选择3.3 结构设计细节实现3.4 结构设计评估和验证第四章：电子设备结构设计案例分析4.1 智能手机设计案例分析4.2 平板电脑设计案例分析4.3 笔记本电脑设计案例分析4.4 其他电子设备设计案例分析第五章：结论与展望5.1 结论总结5.2 设计优化方向展望5.3 实践应用前景参考文献第一章：绪论1.1 选题背景和意义随着电子技术的不断发展，电子设备已经成为了我们生活中不可或缺的一部分，融入了我们的工作、生活与娱乐。
电子设备的性能、品质以及操作体验等，取决于其所搭载的电路系统和结构设计，其中结构设计是保障设备稳定运行的关键所在。
目前，随着市场竞争的加剧和客户需求的不断提高，制造商们也越来越重视电子设备的结构设计，以达到更出色的性能和体验，更好的用户体验。
因此，电子设备自身的结构设计就成为了电子商务行业的重要研究内容之一。
1.2 研究目的和意义电子设备结构设计是一个涉及多学科知识的复杂过程，如何设计出满足用户需求、稳定可靠、高效便捷、易维护升级、高品质工业设计均衡的电子设备结构，是电子商务行业需要探索的重点问题。
因此，本研究的目的是探索电子设备结构设计的原理、流程，以及电子设备结构设计的案例分析，为高性能电子设备的优化设计和改进提供参考依据。
本研究的意义在于：1）深入挖掘和分析电子设备结构设计的内涵和外延，从而为电子设备制造商提供更可行和实用的设计方案；2）总结和分析市场上流行的一些电子设备的结构设计，了解顾客的需求和反馈，及时进行优化和改进；3）加强电子设备制造商对设计过程的把握，提高工业设计的水平，进一步提升产品竞争力。
电子产品装配工艺流程
电子产品装配工艺流程
《电子产品装配工艺流程》
电子产品装配是指将各种电子元件和部件组装成完整的电子产品的过程。
在电子产品制造过程中，装配工艺的流程非常重要，它直接影响到产品的质量和效率。
下面，将介绍一般电子产品装配的工艺流程。
1. 材料准备：在装配工艺的第一步，需要准备好各种电子元件和部件，包括电路板、芯片、电阻、电容、连接器等。
这些材料需要经过严格的品质检验和分类，确保其符合产品要求。
2. 表面贴装：接下来是表面贴装的过程，这是将各种电子元件焊接到电路板上的环节。
通过自动贴装设备，将元件精确地贴合到电路板上，并进行焊接。
这个过程需要高度精密的设备和技术支持。
3. 焊接工艺：接下来是进行焊接工艺，包括波峰焊接和回流焊接。
波峰焊接是将整个电路板浸入熔化的焊料中，使焊料充分润湿焊接点，而回流焊接则是通过加热熔化焊料，使其粘合焊接点。
这些工艺需要严格控制温度和时间。
4. 组装与调试：在完成焊接工艺后，需要进行电子产品的组装与调试。
这包括将各个部件组装到产品外壳上，并进行电路连接测试。
通过严格的测试流程，确保产品的各项功能和性能符合要求。
5. 包装与出厂：最后一步是产品的包装与出厂。
在这个环节，需要设计合适的包装方案，以确保产品在运输和储存过程中不受损坏。
同时，产品的出厂需要进行全面的质量检验，确保产品符合相关标准和要求。
总结来说，电子产品装配工艺流程包括材料准备、表面贴装、焊接工艺、组装与调试以及包装与出厂等环节。
在每个环节都需要严格控制质量，并配合先进的设备和技术支持，才能保证产品的质量和效率。
电子产品连体塑料按键结构设计

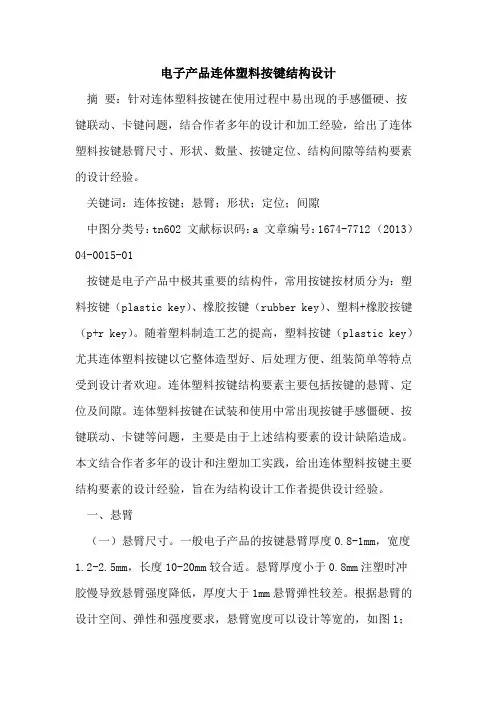

电子产品连体塑料按键结构设计摘要：针对连体塑料按键在使用过程中易出现的手感僵硬、按键联动、卡键问题，结合作者多年的设计和加工经验，给出了连体塑料按键悬臂尺寸、形状、数量、按键定位、结构间隙等结构要素的设计经验。
关键词：连体按键；悬臂；形状；定位；间隙中图分类号：tn602 文献标识码：a 文章编号：1674-7712 （2013）04-0015-01按键是电子产品中极其重要的结构件，常用按键按材质分为：塑料按键（plastic key）、橡胶按键（rubber key）、塑料+橡胶按键（p+r key）。
随着塑料制造工艺的提高，塑料按键（plastic key）尤其连体塑料按键以它整体造型好、后处理方便、组装简单等特点受到设计者欢迎。
连体塑料按键结构要素主要包括按键的悬臂、定位及间隙。
连体塑料按键在试装和使用中常出现按键手感僵硬、按键联动、卡键等问题，主要是由于上述结构要素的设计缺陷造成。
本文结合作者多年的设计和注塑加工实践，给出连体塑料按键主要结构要素的设计经验，旨在为结构设计工作者提供设计经验。
一、悬臂（一）悬臂尺寸。
一般电子产品的按键悬臂厚度0.8-1mm，宽度1.2-2.5mm，长度10-20mm较合适。
悬臂厚度小于0.8mm注塑时冲胶慢导致悬臂强度降低，厚度大于1mm悬臂弹性较差。
根据悬臂的设计空间、弹性和强度要求，悬臂宽度可以设计等宽的，如图1；也可以设计渐变宽度的，如图3。
悬臂长度大于10mm弹性较好，小于10mm会感觉按键手感僵硬。
为提高短悬臂弹性，在悬臂与按键体连接处进行变壁厚处理，局部最薄壁厚0.5～0.6mm，变壁厚悬臂连接处一定采用圆角过渡，注塑浇口宜设计在悬臂附近，否则容易出现注塑不全缺陷。
当然悬臂越薄，长度越长弹力越好，但长度超过20mm会给注塑走胶带来困难，同时出模、包装、运输极易变形，因此设计时要综合考虑上述因素。
（二）悬臂形状。
以直臂设计最简单，如图1，如果悬臂不能伸的很长，可以做成s形或弧形悬臂，以增加悬臂长度，如图2、3。
电子产品设计开发管理流程（必收藏）
电子产品设计开发管理流程（必收藏）1、目的保证公司产品的设计与开发有计划、有控制地进行，确保开发规范，达到产品的预期要求2、适用范围适用于公司自主产品的开发设计。
3、角色和职责4、项目启动准则项目立项：输出《项目立项报告》在立项报告中，需要包含如下内容：应用背景，立项的目的，产品预售价格，成本预算，竞争对手的产品对比，产品开发周期；项目成员组成等；5、流程图6、开发流程此过程主要包括以下活动：市场需求定位、嵌入式软件设计与开发、硬件设计与开发、结构设计与开发、样机联调、测试、验收等。
6.1、市场需求定位目的是通过调查与分析，获取用户需求并定义产品需求，包括：需求获取，需求分析和需求定义。
目的是在用户与项目组之间建立对产品的共同理解。
6.1.1 需求获取需求获取的目的是通过各种途径获取用户的需求信息，结合自身的开发环境输出《产品需求规格说明书》。
需求来源，获取技术包括但不限于：行业标准；竞争对手的产品说明书、技术说明书、宣传手册等资料；用户访谈与用户调查；可由公司市场部产品组负责组织、实施，并反馈给研发部门。
6.1.2 需求分析在完成需求获取资料的分析与整理后，项目经理组织进行产品的需求分析工作。
建立需求之间的关系，明确分配给产品的需求（包括嵌入式软件、硬件及结构）。
6.1.3 需求变更无论最初的需求分析有多么明确，开发过程中的需求变化也还是不可避免的。
6.1.4 需求跟踪需求跟踪的目的是保证在产品开发过程中每个需求都被实现，且项目的其它工作产品与需求保持一致6.2、嵌入式软件设计与开发该过程主要包括设计与开发两个活动。
设计是指设计软件系统的体系结构、数据结构、模块等，在需求和代码之间建立桥梁；开发是指软件工程师按照系统设计去编码开发，并进行单元测试、代码检查优化等。
6.2.1、设计原则设计工作应遵循以下原则：1)正确、完整地反映《产品需求规格说明书》的各项要求，充分考虑其功能、性能、安全保密、出错处理及其它需求。
计算机和手机的制作流程
计算机和手机的制作流程计算机和手机是人们日常生活和工作中使用最多的两种电子产品，它们的制作流程是非常复杂且精密的。
在这篇文章中，我们将重点介绍计算机和手机的制作流程，其中包括材料的选择、零部件的制造、装配和测试等各个环节。
计算机的制作流程1. 材料选择：计算机的制作材料通常包括金属、塑料、硅等。
其中，金属用于主机箱和散热器的制作，塑料用于外壳和零部件的制作，硅用于芯片的制作。
2. 零部件制造：计算机的各个零部件都需要经过精密的加工和生产过程。
例如，主板需要经过印制电路板（PCB）制造、电子元件贴片、焊接等工序；芯片需要经过硅片制备、刻蚀、包装封装等工序；硬盘需要经过机械加工、磁盘片镀膜、组装封装等工序。
3. 装配：计算机的装配过程包括主机箱的安装、主板和电源的连接、CPU和散热器的安装、硬盘和内存条的安装等。
在装配过程中，要确保各个零部件之间的连接和安装正确无误。
4. 调试和测试：计算机在装配完成后需要进行调试和测试，以确保整机的正常运行。
调试和测试包括系统软件的安装、硬件的自检、性能测试、稳定性测试等。
5. 包装和出厂：经过调试和测试后，计算机将进行最后的包装，包括外箱包装、内部防震、保护填充等。
然后，计算机将出厂并运往销售渠道。
手机的制作流程1. 材料选择：手机的制作材料主要包括金属、塑料、玻璃等。
其中，金属用于手机框架的制作，塑料用于外壳和零部件的制作，玻璃用于手机屏幕的制作。
2. 零部件制造：手机的各个零部件需要经过精密的加工和生产过程。
例如，屏幕需要经过玻璃切割、显示面板安装、触控屏安装等工序；电池需要经过电芯制造、包装封装等工序；摄像头需要经过镜头组装、光学调试等工序。
3. 装配：手机的装配过程包括框架的组装、屏幕和电池的安装、摄像头和主板的连接等。
在装配过程中，要确保各个零部件之间的连接和安装正确无误。
4. 软件制作与加载：手机在装配完成后需要进行软件的加载和测试，以确保系统的正常运行。
一种折叠式LED显示屏结构的制作方法
一种折叠式LED显示屏结构的制作方法随着科技的进步和人们生活水平的提高，电子产品已经成为人们生活中必不可少的一部分。
其中，LED显示屏作为一种高清晰度、高亮度、高色彩纯度、超长寿命和远距离可视效果好的电子显示器材，已经成为各种设备的标配。
但是，在某些场合下，常规的LED显示屏无法满足需求，比如需要便携、折叠或可变形等功能。
针对这种情况，设计一款折叠式LED显示屏结构，可以满足现代人移动计算的需要，提高电子设备的可携带性和易操作性。
一、设计方案折叠式LED显示屏结构采用了将多个显示屏互相连通的方式组合成一个大屏幕。
具体设计方案如下：1.1 折叠式支架设计为了使得多个显示屏能够组成一个完整屏幕，需要设立一个支架，支架上安装多个屏幕，在使用时将支架进行展开或折叠即可。
支架由多个可伸缩的金属骨架组成，金属骨架之间采用磁扣连接，可自由拆卸和安装方便携带。
支架的外部采用硬质塑料或金属板材包裹，使结构坚固牢固，而且不易受到外力震动的影响。
1.2 显示模块设计显示模块采用LED点阵屏幕设计，每个显示模块的尺寸统一，在拼接时可以自由地拼接成各种形状，比如长方形、正方形、圆形和三角形等。
这样可以满足各种不同场合携带需求。
每个模块在硬件方面都拥有智能管理系统，控制灯光的相互协调工作，进而实现同步播放。
二、材料和工具为了制作折叠式LED显示屏结构，我们需要以下材料和工具。
2.1 材料•LED显示屏模块•金属骨架和塑料外盖材料•合适的电源线和接头插头•磁扣连接系统2.2 工具•剪切机•焊接工具•电源钳•计算机•电线控制板三、制作步骤3.1 制作金属骨架和塑料外盖材料金属骨架是支架的核心部分。
我们需要测量每个屏幕模块的尺寸，然后按照这些尺寸制作金属骨架的长度与宽度。
同时，为了防止金属骨架接触空气而锈蚀，我们需要将其表面喷涂一层耐用漆。
接着，制作塑料外盖材料。
我们需要采用硬质塑料或金属板材制作，同时要考虑保护LED屏幕和金属骨架，最好使用防水、防尘材料进行包裹。
一个完整产品的结构设计过程
一个完整产品的结构设计过程产品的结构设计过程是一个非常关键的阶段，它决定了产品的功能、外观和性能。
在这个过程中，需要考虑多个因素，如用户需求、技术可行性、成本效益、制造可行性等。
下面是一个完整产品的结构设计过程的示例，帮助您理解该过程的一般步骤和重要注意事项。
第一步：理解用户需求产品结构设计的第一步是理解用户的需求和期望。
这可以通过访谈真实用户、进行市场调研和分析竞争产品来实现。
在这个阶段，需要搜集尽可能多的信息，包括用户喜好、痛点、使用场景等。
这些信息将指导后续的设计决策。
第二步：确定技术要求根据产品的功能需求和用户需求分析的结果，确定产品的技术要求。
这包括产品的尺寸、材料、性能指标等。
在这一阶段，需要考虑到技术可行性、设计可行性和成本效益。
通过与工程团队的合作，评估不同技术方案的优劣，选择最合适的技术方案。
第三步：制定设计方案根据用户需求和技术要求，制定产品的设计方案。
这包括产品的整体结构、功能模块、部件布局等。
在这个阶段，需要进行详细设计，绘制草图、3D模型或原型，以便更好地理解产品的外观和结构。
第四步：进行设计验证在设计方案制定之后，需要进行设计验证。
这可以通过多种方式进行，如计算机模拟、实验测试、用户反馈等。
目的是验证设计方案的可行性和性能。
如果存在问题，需要及时进行修改和优化。
第五步：优化设计在设计验证的基础上，对产品的结构进行优化。
优化的目标是提高产品的性能、降低成本、简化制造和提高用户体验。
在优化过程中，需要综合考虑不同因素，并进行多次迭代，直至满足产品要求和用户期望。
第六步：确定最终设计在经过多次迭代和优化之后，确定最终的产品设计。
这包括产品的外观和结构。
在确定最终设计之前，需要再次进行设计验证，以确保设计的合理性和性能的可靠性。
第七步：制定制造方案在最终设计确定之后，需要制定产品的制造方案。
这包括确定制造工艺、选材、制造流程等。
在制定制造方案的过程中，需要与制造商进行沟通和协商，确保设计可以实现制造和组装。
