如何绘制建筑施工图-绘制建筑施工图的步骤与方法
如何绘制建筑施工图-绘制建筑施工图的步骤与方
法
如何绘制建筑施工图-绘制建筑施工图的步骤与方法
1.确定绘制图样的数量根据房屋的外形、层数、平面布置和构造
内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表
达内容既不重复也不遗漏。图样的数量在满足施工要求的条件下以
少为好。
2.选择适当的比例。
3.进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表
达清楚，尽可能保持各图之间的投影关系。同类型的、内容关系密
切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。
4.施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图
━━立面图━━剖面图━━详图顺序来进行的。先用铅笔画底稿，
经检查无误后，按“国标”规定的线型加深图线。铅笔加深或描图
上墨时，一般顺序是：先画上部，后画下部;先画左边，后画右边;
先画水平线，后画垂直线或倾斜线;先画曲线，后画直线。
室内设计中除去漂亮的效果图，非常重要却容易被忽略的6个
方面有：
1、提供符合使用要求的室内声、光、热效应，以满足室内环境
物质功能的需要;
2、具有造型优美的空间构成和界面处理，宜人的光、色和材质
配置，符合建筑物性格的环境气氛，以满足室内环境精神功能的需
要;
3、采用合理的装修构造和技术措施，选择合适的装饰材料和设
施设备，使其具有良好的经济效益;
4、符合安全疏散、防火、卫生等设计规范，遵守与设计任务相
适应的有关定额标准;
5、随着时间的推移，考虑具有适应调整室内功能、更新装饰材
料和设备的可能性;
6、联系到可持续性发展的要求，室内环境设计应考虑室内环境
的节能、节材、防止污染，并注意充分利用和节省室内空间。
建筑施工图画法举例
1.建筑平面图的画法步骤
1)画所有定位轴线，然后画出墙、柱轮廓线。
2)定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。
3)经检查无误后，擦去多余的图线，按规定线型加深。
4)标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号
以及书写其他文字说明。在底层平面图中，还应画剖切符号以及在
图外适当的位置画上指北针图例，以表明方位。
最后，在平面图下方写出图名及比例等。
2.建筑立面图的画法步骤建筑立面图一般应画在平面图的上方，
侧立面图或剖面图可放在所画立面图的一侧。
1)画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。
2)根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中
门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。
3)画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做
法(如门窗立面和开启形式)可以只详细画出其中的一个，其余的只
画外轮廓。
4)检查无误后加深图线，并注写标高、图名、比例及有关文字说
明。
3.剖面图的画法步骤
1)画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙
身轮廓线。
2)画出楼板、屋顶的构造厚度，再确定门窗位置及细部(如梁、
板、楼梯段与休息平台等)。
3)经检查无误后，擦去多余线条。按施工图要求加深图线，画材
料图例。注写标高、尺寸、图名、比例及有关文字说明。
4.楼梯详细的画法步骤
(1)楼梯平面图
1)首先画出楼梯间的开间、进深轴线和墙厚、门窗洞位置。确定
平台宽度、楼梯宽度和长度。
2)采用两平行线间距任意等分的方法划分踏步宽度。
3)画栏杆(或栏板)，上下行箭头等细部，检查无误后加深图线，
注写标高、尺寸、剖切符号、图名、比例及文字说明等。
(2)楼梯剖面图的.画法步骤
1)画轴线、定室内外地面与楼面线、平台位置及墙身，量取楼梯
段的水平长度、竖直高度及起步点的位置。
2)用等分两平行线间距离的方法划分踏步的宽度、步数和高度、
级数。
3)画出楼板和平台板厚，再画楼梯段、门窗、平台梁及栏杆、扶
手等细部。
4)检查无误后加深图线，在剖切到的轮廓范围内画上材料图例，
注写标高和尺寸，最后在图下方写上图名及比例等。
装饰工程施工图
概论
装饰工程施工图是按照装饰设计方案确定的空间尺度、构造做
法、材料选用、施工工艺等，并遵照建筑及装饰设计规范所规定的
要求编制的用于指导装饰施工生产的技术文件。装饰工程施工图同
时也是进行造价管理、工程监理等工作的主要技术文件。装饰工程
施工图按施工范围分室内装饰施工图和室外装饰施工图。
建筑施工图的绘制
建筑施工图的绘制绘图提示：学习本章应着重理解建筑施工图中的平面图、立面图、剖面图和楼梯剖面图的绘制内容、绘制要求以及方法和步骤。
一般按平面图→立面图→剖面图→详图的顺序来绘制建筑施工图。
建筑施工图的一般绘图过程：设置绘图环境或直接调用已设置好的模板、绘制轴线、绘制墙体、绘制门窗、细部绘制、尺寸与文字标注、标高等。
【本章思考题】1．绘制建筑施工图时应遵守哪些标准？2．简述建筑平面图的绘制内容和绘制方法。
3．简述建筑立面图的绘制内容和绘制方法。
4．简述建筑剖面图的绘制内容和绘制方法。
5．简述楼梯剖面图的绘制内容和绘制方法。
绘制建筑平面图一、建筑平面图的绘制内容建筑平面图是房屋各层的水平剖面图，表达了房屋的平面形状、大小和房间的布置，墙和柱的位置、厚度和材料，门窗的位置和大小等。
建筑平面图是重要的施工依据，在绘制前首先应清楚需绘制的内容。
建筑平面图的主要内容如下：（1）图名、比例。
（2）纵横定位轴线及其标号。
（3）建筑的内外轮廓、朝向、布置、空间与空间的相互联系、入口、走道、楼梯等，首层平面图需绘制指北针表达建筑的朝向。
（4）建筑物的门窗开启方向及其编号。
（5）建筑平面图中的各项尺寸标注和高程标注。
（6）建筑物的造型结构、室内布置、施工工艺、材料搭配等。
（7）剖面图的剖切符号及编号。
（8）详图索引符号。
（9）施工说明等。
二、建筑平面图的绘制要求1. 图纸幅面A3图纸幅面是297×420?mm2，A2图纸幅面是420×594?mm2，A1图纸幅面是594×841?mm2，其图框的尺寸见相关的制图标准。
2. 图名及比例建筑平面图的常用比例是1∶50、1∶100、1∶150、1∶200、1∶300。
图样下方应注写图名，图名下方应绘一条短粗实线，右侧应注写比例，比例字高宜比图名的字高小一号或二号。
3. 图线（1）图线宽度。
图线的基本宽度b可从下列线宽系列中选取：0.18、0.25、0.35、0.5、0.7、1.0、1.4、2.0mm。
建筑CAD课件图文-绘制建筑结构施工图平面图
绘制建筑平面图
操作步骤-文字标注、尺寸标注
二、尺寸标注 1.定义标注样式
绘制建筑平面图
操作步骤-文字标注、尺寸标注
绘制建筑平面图
操作步骤-文字标注、尺寸标注
2. 标注尺寸 先用线性标注标注一个尺寸，然后且连续标注标注同一道的其他尺
寸
绘制建筑平面图
操作步骤-文字标注、尺寸标注
三、轴线编号绘制 画一个直径为800的圆，要轴线的端点处画一长为500的直线，输入
返回
作业
绘制建筑平面图
1、绘制如图所示单层厂房平面图。
返回
240（墙厚），对正为无（轴线为墙体的中心线）。
绘制建筑平面图
操作步骤-绘制墙线
二、修剪汇交处的多余墙线 修剪汇交处的多余墙线有两种方法，一种是使用修改选项卡中的多线，另
一种是先分解所有墙线，再用修剪命令修剪多余部分。此处使用第二种方法。
绘制建筑平面图
操作步骤-绘制柱子
一、绘制构造柱 • 绘制240X240的矩形 • 图案填充 • 镜像对称柱子
轴线序号（文字高度500），用复制命令将其他轴线编号复制出来，再 双击编号文字进行修改。
绘制建筑平面图
操作步骤-制作楼梯间
一、绘制左上角处的楼梯 1.将下端轴线向上偏移120 2.阵列踏步线：13行，行间距280 3.绘制楼梯扶手：梯井宽60，扶手厚60
绘制建筑平面图
操作步骤-制作楼梯间
4.加剖断线 5.画上下行方向线 6.修改成一层楼梯
绘制建筑结构施工图
绘制建筑结构施工图
建筑结构施工图绘制的基础知识 任务一 任务一操作步骤 任务二 任务二操作步骤 作业
绘制建筑结构施工图
建筑结构施工绘制的基础知识
结构施工图的内容 ➢ 结构设计说明：以文字叙述为主，主要说明工程概况、设计的依据、

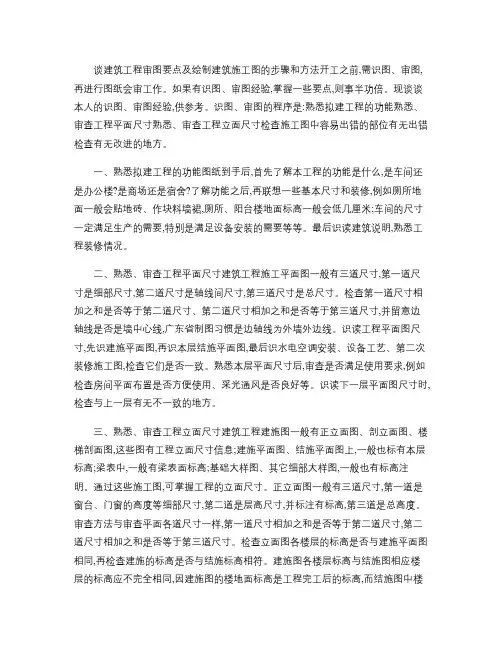

谈建筑工程审图要点及绘制建筑施工图的步骤和方法.
谈建筑工程审图要点及绘制建筑施工图的步骤和方法开工之前,需识图、审图,再进行图纸会审工作。
如果有识图、审图经验,掌握一些要点,则事半功倍。
现谈谈本人的识图、审图经验,供参考。
识图、审图的程序是:熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。
一、熟悉拟建工程的功能图纸到手后,首先了解本工程的功能是什么,是车间还是办公楼?是商场还是宿舍?了解功能之后,再联想一些基本尺寸和装修,例如厕所地面一般会贴地砖、作块料墙裙,厕所、阳台楼地面标高一般会低几厘米;车间的尺寸一定满足生产的需要,特别是满足设备安装的需要等等。
最后识读建筑说明,熟悉工程装修情况。
二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸,第一道尺寸是细部尺寸,第二道尺寸是轴线间尺寸,第三道尺寸是总尺寸。
检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸,并留意边轴线是否是墙中心线,广东省制图习惯是边轴线为外墙外边线。
识读工程平面图尺寸,先识建施平面图,再识本层结施平面图,最后识水电空调安装、设备工艺、第二次装修施工图,检查它们是否一致。
熟悉本层平面尺寸后,审查是否满足使用要求,例如检查房间平面布置是否方便使用、采光通风是否良好等。
识读下一层平面图尺寸时,检查与上一层有无不一致的地方。
三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图,这些图有工程立面尺寸信息;建施平面图、结施平面图上,一般也标有本层标高;梁表中,一般有梁表面标高;基础大样图、其它细部大样图,一般也有标高注明。
通过这些施工图,可掌握工程的立面尺寸。
正立面图一般有三道尺寸,第一道是窗台、门窗的高度等细部尺寸,第二道是层高尺寸,并标注有标高,第三道是总高度。
审查方法与审查平面各道尺寸一样,第一道尺寸相加之和是否等于第二道尺寸,第二道尺寸相加之和是否等于第三道尺寸。
CAD快速绘制工程施工图的关键步骤
CAD快速绘制工程施工图的关键步骤CAD（Computer Aided Design）是一种常用的计算机辅助设计软件，广泛应用于各个工程领域。
利用CAD软件可以快速、准确地绘制工程施工图，提高绘图效率和质量。
本文将介绍CAD快速绘制工程施工图的关键步骤，帮助读者更好地运用CAD软件进行工程设计。
1. 收集所需资料在绘制工程施工图之前，首先需要收集所需的相关资料。
这些资料包括设计图纸、技术要求、标准规范以及其他与工程相关的数据资料。
只有充分了解工程的要求和要点，才能更好地进行绘图工作。
2. 设定CAD绘图模板在CAD软件中，可以根据工程要求设定绘图模板。
绘图模板包括纸张大小、图层设置、标尺刻度、文字样式等等。
通过设定好的绘图模板，可以快速创建符合规范的施工图。
3. 绘制基本框架在CAD软件中，需要先绘制工程施工图的基本框架，包括项目名称、比例尺、图例、图框等等。
这些基本元素可以根据实际需要进行调整和设置，使得绘制的施工图更加清晰明了。
4. 绘制建筑平面图根据收集到的设计图纸和技术要求，可以开始绘制建筑平面图。
在CAD软件中，可以使用直线、圆弧、多边形等基本绘图工具进行绘制。
同时，可以使用CAD软件提供的辅助功能，如捕捉点、镜像、对称等，使得绘图过程更加便捷和高效。
5. 绘制建筑剖面图和立面图在绘制建筑平面图的同时，还需要绘制建筑的剖面图和立面图。
这些图纸可以在建筑平面图的基础上进行绘制，通过选择性地显示和隐藏不同图层，可以快速生成所需的剖面图和立面图。
6. 添加文字和标注在绘制工程施工图时，需要添加文字和标注，以清晰表达各个构件的尺寸、标高、材料等信息。
CAD软件提供了丰富的文字样式和标注工具，可以根据需要选择适合的方式进行标注。
同时，可以通过设置图层和文字样式，使得文字和标注与绘图保持一致的风格。
7. 详图设计与修订完成初步绘图后，需要进行详图设计和修订。
这一阶段主要包括对绘图内容和要求进行全面的检查和审核，确保绘制的施工图符合设计要求和标准规范。
工程施工图绘制步骤
工程施工图绘制步骤
一、工程资料汇总：
1、搜集资料：包括设计图纸、规划图纸、技术标准、规范及要求等相关资料。
2、对各种资料进行比对分析，并进行分类、汇总整理。
二、平面布置设计：
1、根据设计要求，在平面图上设置标高、建筑结构、设备位置、管线走向、道路等要素。
2、进行图层设置，不同要素按照不同的图层进行绘制，便于后续工序的识别。
3、进行建筑、结构、设备、道路等要素的布置、尺寸测量和勾正。
三、各种专业图纸的绘制：
1、建筑设计图纸绘制：包括平面图、立面图、剖面图、局部放大图、结构图等。
2、结构设计图纸绘制：包括结构平面、柱、梁、板、基础等详图。
3、给排水设计图纸绘制：包括给水、排水、通风、消防等设计图纸。
4、电气设计图纸绘制：包括电气走线图、电气设备布置图、电气接线图等。
四、图纸复核和审核：
1、绘制完成后，根据设计要求进行内部复核。
2、经过内部复核后，提交给上级部门或主管机构进行审核。
五、施工图的输出：
1、将审核通过的图纸进行归档，制作成电子版和纸质版。
2、向施工单位发布施工图，指导施工人员进行施工。
总的来说，工程施工图的绘制是一个复杂的过程，需要设计人员不断地积累经验并提高技
术水平。
只有通过认真细致的工作，才能绘制出符合设计要求的施工图，确保工程的质量
和安全。
在实际工程中，工程施工图还会根据具体的工程需求进行一些特殊的绘制工作。
但总的来说，以上的步骤是绘制工程施工图的核心内容。
通过对这些步骤的认真执行，可以保障工
程施工图的准确性和有效性，确保工程的顺利实施。
房屋建筑施工图的画图步骤
D
C
6240 1800 3300
在加深图线之前 , 一定 接待室 ﹢图 它们分别表 要整理和清洁 面!!
M-3
0.000 3060
休息室
500
1010 500
值班室
C-1 M-2
240
示什么门?
1420 120 500 1000
1000
A
240
380
370
1300
7600
-0.150
2
120 600 2100 3300 8640 600 1350 2400 5100
150
5、画楼梯平面图底稿图作图步骤:
①将各层平面图对齐，根据楼梯间的开间、进深画定位轴线;
②画墙身厚度、门窗洞位置线及门的开启线;
③画楼梯平台宽度、梯段长度及梯井宽度等位置线； ④用等分平行线间距的几何作图方法,画楼梯的踏面线（n-1） 等分梯段长度,画出踏面，注意踏面步数为（n-1），n为楼梯 步级数,并画出上下行箭头线； ⑤画出梯井:注意底层平面、标准层平面、顶层平面中的区别; ⑥检查底稿并布置标注(尺寸标注及标高标注); ⑦加深及加粗图线,标注剖切位置符号及名称;
1000
1800
±0.000
－0.150
150
－0.150
1
①－③立面图
1:50
3
在加深图线之前 , 一定 要整理和清洁图面!!
4、剖面图的绘图步骤
⑴ 画室内外地坪线、被剖切到的和首尾定位轴线、各层楼面、屋面等；
⑵ 根据房屋的高度尺寸，画所有被剖切到的墙体断面及未剖切到的墙体等 轮廓 ⑶ 画被剖切到的门窗洞口、阳台、楼梯平台、屋面女儿墙、檐口、各种梁 如门窗洞口上面的过梁、可见的或剖切到的承重梁等的轮廓或断面及其它可 见细部轮廓 ⑷ 画楼梯、室内固定设备、室外台阶、花池及其它可见的细部
第13章绘制建筑施工图
13.2建筑平面图的绘制
13.3建筑立面图的绘制
13.3.1 立面图概述 建筑立面图是沿建筑物不同立面方向得到的正投 影图。建筑立面图是表示建筑物的外部造型、立 面装修及其作法的图样。 建筑制图标准中规定立面图上应选用不同的线型， 习惯上地平线用特粗线，屋脊和外墙的最外轮廓 线采用粗实线，勒脚、门窗、阳台等凹洞和凸台 部分的外轮廓线用中粗线；门窗扇、雨水管、栏 杆、墙面分格线用细实线。
13.4建筑剖面图的绘制
13.4.2 建筑剖面图绘制的步骤 1、绘制建筑的室内外地坪线，定位轴线及各层的 楼面、屋面，并根据轴线绘出所有被剖切到的墙 体断面轮廓及剖切到的可见墙体轮廓。 2、绘出剖面门窗洞口位置、楼梯平台、楼层、女 儿墙、檐口以及其它的可见轮廓线。 3、绘出各种梁的轮廓断面。 4、绘制楼梯、室内的固定设备、室外的台阶、花 池及其它一切见到的细节。 5、标注尺寸和标高。 6、绘制索引符号及书写必要的文字说明。
13.1建筑总平面图的绘制
13.2建筑平面图的绘制
13.2.1 建筑平面图概述 建筑平面图是将房屋从门窗口处平剖切后所作的 俯视图，即将剖切平面以下部分向水平面投影所 得到的图形，平面图反映了房屋的平面形状、大 小和房间的布置、墙（或柱）的位置、门窗的位 置及各种尺寸。 凡是承重墙柱等主要承重构件的定位轴线均应用 细点画线来表示；图中被剖的墙、柱的断面轮廓 线用粗实线来绘制；门的开启线用中粗线来绘制， 其余的可见轮廓线用细实线来绘制，尺寸线、标 高符号、定位轴线等用细实线来绘制。
13.1建筑总平面图的绘制
13.1.2 绘制总平面图的一般步骤 1、建立绘图环境。 2、画出道路和各种建筑物和构筑物。 3、画出建筑物局部和绿化的细节。 4、尺寸标注、文字说明和图例。 5、加图框和标题。 6、打印输出。
装配式建筑施工中的施工图绘制
装配式建筑施工中的施工图绘制装配式建筑是当今建筑行业的新兴领域，其高效、绿色、灵活等特点吸引了越来越多的关注。
而装配式建筑施工图绘制是实现高质量装配式建筑施工的重要环节。
本文将从施工图绘制的流程、技术要求和注意事项等方面进行论述。
一、施工图绘制流程装配式建筑施工图绘制的流程主要分为设计前准备、方案设计、详图设计和出图四个阶段。
1. 设计前准备：在开始进行装配式建筑施工图绘制之前，需要进行相关资料收集和整理，包括基础数据、设计任务书以及项目需求等。
同时，还需要对现场条件进行实际勘测，并根据勘测结果进行初步设计准备。
2. 方案设计：在方案设计阶段，需要根据项目需求和设计任务书，确定装配式建筑的总体布局和形态风格。
通过选择合适的结构类型和模块化组件，优化结构形势并保证安全可靠性。
3. 详图设计：在详图设计阶段，需要具体明确每一个模块化构件的大小、形状、连接方式等参数，并进行空间布局和尺寸优化。
同时，还需要考虑材料的选择和加工方式，确保施工过程中的顺利进行。
4. 出图：在完成详图设计后，需要进行相应的出图工作。
出图内容包括施工平面图、剖面图、细部构造图等，以及对接口处和节点的特殊处理方法。
此外，还需要将相关计算书、标志表等技术文件整理完善。
二、设计要求装配式建筑施工图绘制需要满足以下技术要求：1. 精确：施工图中所包含的尺寸、形状和构造应该准确无误。
各个模块化构件之间的连接方式和安装方法也需要清晰明确。
2. 易读性强：施工图应简洁明了，具备良好的可读性。
可以通过符号、文字说明等方式让人们快速了解针对每个模块化构件所要采取的措施。
3. 安全可靠：在绘制施工图时，需要充分考虑装配式建筑结构的稳定性和抗震能力等安全因素。
各个构件之间的连接点必须牢固可靠，并避免潜在隐患。
4. 适应性强：装配式建筑施工图绘制要考虑到不同项目的需求，具备一定的适应性和可拓展性。
能够兼容不同材料、不同规格尺寸的模块化构件。
三、注意事项在装配式建筑施工图绘制过程中，需要注意以下几个方面：1. 数据准备：施工图绘制前，需要确保所使用的基础数据准确完整。
建筑工程施工图范例：标准施工图纸的绘制要点
建筑工程施工图范例：标准施工图纸的绘制要点1. 简介在建筑工程项目中，施工图是承载着设计意图的重要文件。
标准施工图纸的绘制要点是确保施工过程顺利进行、质量得到保障的关键。
本文将详细介绍标准施工图纸的绘制要点。
2. 施工图纸类型和常用符号2.1 施工图纸类型•建筑平面图•剖面图•立面图•基础及结构平面与剖面图•水电暖布置平面与剖面图•地下管网布置平面与剖面图2.2 常用符号•尺寸标注符号•符号代表材料或构件的表示方式•符号代表不同种类或功能设备的表示方式3. 标准施工图纸的绘制流程3.1 确定绘制比例和格式在绘制之前需要确定适当的比例和选择合适的纸张格式，以便能够清晰地呈现设计意图。
3.2 绘制基础图层使用绘图软件或手绘将基础图层绘制出来，包括建筑平面、剖面和立面图。
3.3 定义符号和标注在施工图纸中应确保符号和标注的准确性和一致性，并采用常见的标准符号进行表示。
3.4 绘制材料及设备布置图根据设计方案，绘制材料及设备布置图，包括水电暖的管线布置以及各种设备的位置。
3.5 标注尺寸和距离施工图纸上需要准确标注建筑物各个构件的尺寸和距离，以便施工人员能够按照要求进行施工。
4. 施工图纸质量控制要点4.1 图纸完整性确保所有所需信息都在图纸上得到正确的呈现，如尺寸、标注、符号等。
4.2 易读性图纸应具有良好的可读性，文字清晰可辨、线条精确清晰。
4.3 准确性保证绘制出来的施工图与设计意图一致，并且与其他相关专业中所做的分析计算相互协调。
4.4 符合规范和标准施工图纸应符合相关建筑、结构、设备等方面的规范和标准要求。
5. 施工图纸的重要性标准施工图纸是建筑项目施工过程中必不可少的基础文件，它能够提供各个专业之间协调、施工计划制定、施工过程控制等方面的重要依据。
6. 总结本文详细介绍了标准施工图纸的绘制要点，包括常用符号和绘制流程。
同时也强调了质量控制要点以及施工图纸在建筑项目中的重要性。
严格按照标准绘制并保证其质量，有助于确保建筑工程顺利进行，并为保障质量提供支持。
教你使用天正建筑CAD快速绘制建筑施工图详细步骤
教你使用天正建筑CAD快速绘制建筑施工图详细步骤天正绘制建筑施工图的步骤及方法1．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。
图样的数量在满足施工要求的条件下以少为好。
2．选择适当的比例。
3．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系。
同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。
4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。
先用铅笔画底稿，经检查无误后，按“国标”规定的线型加深图线。
铅笔加深或描图上墨时，一般顺序是：先画上部，后画下部；先画左边，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。
建筑施工图画法举例1．建筑平面图的画法步骤1）画所有定位轴线，然后画出墙、柱轮廓线。
2）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。
3）经检查无误后，擦去多余的图线，按规定线型加深。
4）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。
在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。
最后，在平面图下方写出图名及比例等。
2．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方，侧立面图或剖面图可放在所画立面图的一侧。
1）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。
2）根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。
3）画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法（如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。
4）检查无误后加深图线，并注写标高、图名、比例及有关文字说明。
3．剖面图的画法步骤1）画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。
