CAD制图规范及技巧整理
CAD制图规范及技巧整理关键信息项1、制图目的2、适用范围3、软件版本4、图层设置规则5、字体与标注样式6、图形比例与精度7、图纸布局与打印设置8、图框与标题栏规范9、绘图基本技巧10、图形文件管理与保存11 制图目的本协议旨在确立统一的 CAD 制图规范和技巧，以提高制图效率、保证图纸质量、增强图纸的可读性和可理解性，便于不同人员之间的交流与协作。
111 确保图纸能够准确传达设计意图，减少误解和错误。
112 遵循行业标准和最佳实践，使图纸符合相关规范和要求。
12 适用范围本协议适用于所有使用 CAD 软件进行制图的项目和任务，包括但不限于建筑设计、机械设计、电气设计等领域。
121 涵盖从初步设计到最终施工图的整个制图过程。
122 适用于内部团队协作以及与外部合作伙伴的图纸交流。
13 软件版本指定使用的 CAD 软件版本，以确保功能的一致性和兼容性。
131 明确所支持的最低版本和推荐使用的版本。
132 说明在不同版本之间转换图纸时的注意事项。
14 图层设置规则建立清晰合理的图层分类体系，便于对图形元素进行管理和控制。
141 定义不同类型图形元素所属的图层，如轮廓线、中心线、标注等。
142 规定图层的颜色、线型、线宽等属性设置。
143 强调图层的开关、冻结、锁定等操作的规范使用。
15 字体与标注样式统一字体和标注样式，使图纸表达清晰、规范。
151 选择适合的字体类型和大小，确保在不同比例下的可读性。
152 制定标注的格式、精度、箭头样式等。
153 明确尺寸标注、文字注释、引线标注等的规范要求。
16 图形比例与精度根据实际需要选择合适的图形比例，保证图形的准确性和精度。
161 确定常用的图形比例，如 1:1、1:5、1:10 等。
162 规定图形的精度设置，包括小数位数、角度精度等。
163 说明在不同比例下图形尺寸的标注方法。
17 图纸布局与打印设置合理布局图纸，优化打印效果。
171 确定图纸的图幅大小、方向和边框尺寸。
城市规划图绘制方法优质课件
设置辨别率 轮廓边线加粗：【编辑】 →【描边】，设置“宽度”像素值
城市规划CAD
Photoshop后期处理技巧
制作路面
选择路面，先填充白色 选择路面，增长杂色：【滤镜】 →【杂色】 →【添加杂色】
道路网
中心线→道路网→交叉口修剪
地块分界线、创建各类用地地块面（region) 计算各类用地并检验用地平衡情况 用地色块填充、地块文字标注 城市规图划C例AD、图框、图鉴制作
要点，注意事项
地形图
矢量（以便，数据量大）；栅格（速度快，pcx格式）；拼贴
绘图单位
一般采用m，以便背面旳面积计算
水面绘制
用Pline勾绘水面边界，然后Pedit编辑边界——样条曲线
草地
勾绘草地边界，PS中填充颜色/图案
灌木
“云线”绘制灌木或CAD设计中心图库引用
欣赏植物、行道树
CAD设计中心引用图库中旳欣赏植物，或PS再插入欣赏植物 行道树：等距离插入块 Measure/ 【绘图】→【点】→【定距等分】/【定数等分】
与图“CAD 线型库”
城市规划CAD
总规绘图技术2：导入光栅图
栅格地形图、遥感影像···
只是引用链接，栅格图不存储在dwg文件中 可剪裁边界，设置亮度、对比度等，可移动，缩放
插入图像
菜单【插入】→【光栅图像】 Imageattach 地形图配准-缩放百分比 地形图配准-位置:地形图右下角点旳坐标值（x，y）
栅格图像编辑
裁剪：【修改】→【剪裁】→【图像】/ imageclip 调整图像亮度等：
【修改】→【对象】→【图像】→【调整】 /imageadjust

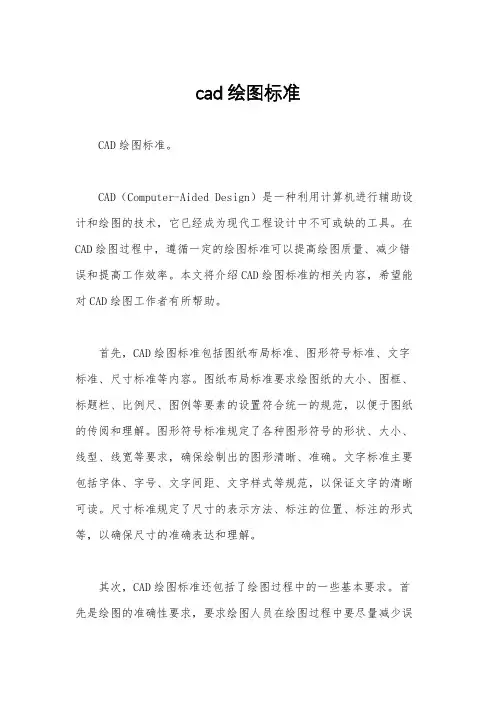

cad绘图标准
cad绘图标准CAD绘图标准。
CAD（Computer-Aided Design）是一种利用计算机进行辅助设计和绘图的技术，它已经成为现代工程设计中不可或缺的工具。
在CAD绘图过程中，遵循一定的绘图标准可以提高绘图质量、减少错误和提高工作效率。
本文将介绍CAD绘图标准的相关内容，希望能对CAD绘图工作者有所帮助。
首先，CAD绘图标准包括图纸布局标准、图形符号标准、文字标准、尺寸标准等内容。
图纸布局标准要求绘图纸的大小、图框、标题栏、比例尺、图例等要素的设置符合统一的规范，以便于图纸的传阅和理解。
图形符号标准规定了各种图形符号的形状、大小、线型、线宽等要求，确保绘制出的图形清晰、准确。
文字标准主要包括字体、字号、文字间距、文字样式等规范，以保证文字的清晰可读。
尺寸标准规定了尺寸的表示方法、标注的位置、标注的形式等，以确保尺寸的准确表达和理解。
其次，CAD绘图标准还包括了绘图过程中的一些基本要求。
首先是绘图的准确性要求，要求绘图人员在绘图过程中要尽量减少误差，确保绘图的准确性。
其次是绘图的规范性要求，要求绘图人员要严格按照标准规范进行绘图，确保绘图的规范性。
再次是绘图的一致性要求，要求不同绘图人员绘制相同或相似图纸时，要保持一致的风格和规范，以便于相互之间的理解和交流。
最后，CAD绘图标准的遵循对于工程设计和制造具有重要意义。
遵循CAD绘图标准可以提高绘图质量，减少错误，提高工作效率，有利于图纸的传阅和理解，有利于工程设计和制造的顺利进行。
因此，CAD绘图人员在进行绘图工作时，应该严格遵循CAD绘图标准，确保绘图质量和工作效率。
综上所述，CAD绘图标准是CAD绘图工作中必须遵循的重要规范，它涵盖了图纸布局、图形符号、文字、尺寸等多个方面的要求，对于提高绘图质量、减少错误、提高工作效率具有重要意义。
因此，CAD绘图人员应该深入理解和严格遵循CAD绘图标准，以确保工程设计和制造的顺利进行。

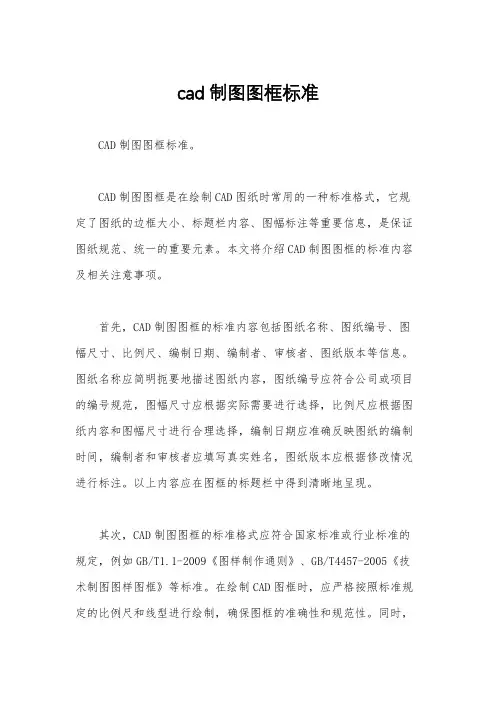

cad制图图框标准
cad制图图框标准CAD制图图框标准。
CAD制图图框是在绘制CAD图纸时常用的一种标准格式，它规定了图纸的边框大小、标题栏内容、图幅标注等重要信息，是保证图纸规范、统一的重要元素。
本文将介绍CAD制图图框的标准内容及相关注意事项。
首先，CAD制图图框的标准内容包括图纸名称、图纸编号、图幅尺寸、比例尺、编制日期、编制者、审核者、图纸版本等信息。
图纸名称应简明扼要地描述图纸内容，图纸编号应符合公司或项目的编号规范，图幅尺寸应根据实际需要进行选择，比例尺应根据图纸内容和图幅尺寸进行合理选择，编制日期应准确反映图纸的编制时间，编制者和审核者应填写真实姓名，图纸版本应根据修改情况进行标注。
以上内容应在图框的标题栏中得到清晰地呈现。
其次，CAD制图图框的标准格式应符合国家标准或行业标准的规定，例如GB/T1.1-2009《图样制作通则》、GB/T4457-2005《技术制图图样图框》等标准。
在绘制CAD图框时，应严格按照标准规定的比例尺和线型进行绘制，确保图框的准确性和规范性。
同时，应注意图框中的文字、符号、线条等要清晰、美观、整齐，便于阅读和识别。
此外，CAD制图图框的标准应根据不同的图纸内容和用途进行合理选择和设置。
例如，对于机械制图、建筑制图、电气制图等不同类型的图纸，其图框的设置应根据各自的特点进行调整，确保图框的实用性和适用性。
此外，对于特殊要求的图纸，如大幅图纸、小幅图纸、多视图图纸等，也应根据实际情况进行特殊处理，确保图框的完整性和美观性。
最后，CAD制图图框的标准应得到相关部门或人员的审查和确认。
在绘制CAD图框后，应及时进行内部审查，确保图框的准确性和规范性。
同时，应加强对CAD制图图框标准的宣传和培训，提高相关人员的标准意识和执行能力，确保图框标准得到有效执行和落实。
综上所述，CAD制图图框标准是CAD制图过程中的重要内容，它直接关系到图纸的规范性、统一性和美观性。
只有严格按照标准规定进行设置和执行，才能保证CAD图框的质量和效果。
CAD图纸绘制规范与标准
CAD图纸绘制规范与标准在工程设计和制造领域中，CAD（计算机辅助设计）软件被广泛应用于绘制图纸和完成设计任务。
为了确保图纸的可读性、准确性和一致性，制定了一些图纸绘制规范与标准。
本文将介绍一些常见的CAD图纸绘制规范与标准，帮助读者更好地使用CAD软件进行图纸绘制。
1. 绘图单位：在开始绘制图纸之前，需要确定绘图单位。
常见的单位有毫米、厘米和英尺等。
选择合适的单位是为了方便计量和尺寸标注。
2. 图层设置：图层是CAD软件中非常重要的概念，通过为不同的图元（如线条、文字、尺寸等）分配不同的图层，可以对图元进行分类管理和控制显示。
在进行图层设置时，应尽量遵循以下原则：- 命名规范：图层的命名应具有一定的规范性，例如"墙体"、"窗户"等，避免使用无意义或重复的名称。
- 颜色和线型：可以根据需要为图层设置不同的颜色和线型，以区分不同的图元。
- 不要过多图层：尽量避免创建过多的图层，以免混乱和管理不当。
3. 尺寸标注：在CAD图纸中，尺寸标注是非常重要的，它能够准确描述构件的尺寸和位置。
在进行尺寸标注时，应注意以下几点：- 标注位置：尺寸标注应尽可能放置在图纸的正视图上，并避免遮挡关键的构件细节。
- 标注线和箭头：标注线应直接指向所描述的尺寸，箭头应清晰可见且与标注线相连。
- 尺寸单位：标注应使用合适的单位，通常是与绘图单位一致的单位。
4. 坐标和比例尺：CAD软件提供了坐标系统和比例尺的设置功能，通过设置合适的坐标和比例尺，可以精确绘制图纸和测量构件尺寸。
在进行坐标和比例尺设置时，应注意以下几点：- 坐标原点：应选择合适的坐标原点，使其易于理解和应用。
- 比例尺的选择：根据图纸的实际大小和显示需求，选择合适的比例尺，例如1:100、1:50等。
5. 图纸布局：图纸布局是指在纸张上合理分配图纸的位置和比例，以及添加必要的边框和标题信息。
在进行图纸布局时，应注意以下几点：- 图纸大小：选择合适的纸张尺寸，以便在图纸上能够容纳所需的构件和标注信息。

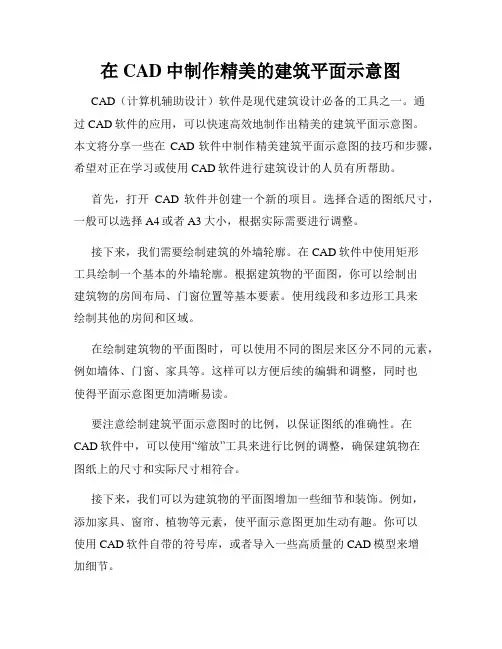

在CAD中制作精美的建筑平面示意图
在CAD中制作精美的建筑平面示意图CAD（计算机辅助设计）软件是现代建筑设计必备的工具之一。
通过CAD软件的应用，可以快速高效地制作出精美的建筑平面示意图。
本文将分享一些在CAD软件中制作精美建筑平面示意图的技巧和步骤，希望对正在学习或使用CAD软件进行建筑设计的人员有所帮助。
首先，打开CAD软件并创建一个新的项目。
选择合适的图纸尺寸，一般可以选择A4或者A3大小，根据实际需要进行调整。
接下来，我们需要绘制建筑的外墙轮廓。
在CAD软件中使用矩形工具绘制一个基本的外墙轮廓。
根据建筑物的平面图，你可以绘制出建筑物的房间布局、门窗位置等基本要素。
使用线段和多边形工具来绘制其他的房间和区域。
在绘制建筑物的平面图时，可以使用不同的图层来区分不同的元素，例如墙体、门窗、家具等。
这样可以方便后续的编辑和调整，同时也使得平面示意图更加清晰易读。
要注意绘制建筑平面示意图时的比例，以保证图纸的准确性。
在CAD软件中，可以使用“缩放”工具来进行比例的调整，确保建筑物在图纸上的尺寸和实际尺寸相符合。
接下来，我们可以为建筑物的平面图增加一些细节和装饰。
例如，添加家具、窗帘、植物等元素，使平面示意图更加生动有趣。
你可以使用CAD软件自带的符号库，或者导入一些高质量的CAD模型来增加细节。
在绘制建筑物的平面图时，还可以利用CAD软件中的一些高级工具来增加效果和细节。
例如，你可以使用渐变工具为房间墙面添加阴影效果，使平面示意图显得更加立体和真实。
你还可以使用阴影、灯光效果等来增加场景的渲染效果。
最后，在完成建筑物的平面图后，可以根据需要进行一些细节的调整和修改。
CAD软件通常提供了丰富的编辑工具，例如移动、旋转、缩放等，可以方便地对平面图进行调整。
你还可以调整图层的显示顺序、添加标注、制作图例等，使平面图更加完善和专业。
总结起来，在CAD软件中制作精美建筑平面示意图的关键是准确性和细节。
在绘制平面示意图时，要注意比例、尺寸和准确性，并注重细节的表达和装饰。
CAD画图技巧大全
Word 文档1 / 1CAD 画图技巧大全CAD 画图技巧大全CAD 技巧内容包括模版文件，图层的使用，文字与文字样式，标注及标注样式，比例，布局和模型空间，图框及页面设置，利用布局出图，视口的应用等，超级全面，以AutoCAD2021为例，以布局出图为出发点，抓紧学起来吧。
四、标注及标注样式1、使用布局(图纸空间)出图的状况，标注样式只设一种就行了。
见以下图：这里的关键是设全局比例Dimscale=0，在标注样式中表示为："将标注缩放到布局'，即勾选此项。
见以下图：2、使用模型空间出图的状况，没方法，要么预先把全部的或经常用的标注样式设置好，或者随用随设，依个人爱好，总之很繁琐，鉴于标注是CAD 里很关键的一点，建议作图方式使用布局。
3、标注样式中的各种数量(指箭头大小、基线间距、文字高度等)设置，无论是布局(图纸空间)出图，还是模型空间出图，均接受实际图纸(指打印出来的A2、A3图纸)中的大小。
比方说实际图纸中文字高3.5mm ，那就设3.5。
我的习惯设置，见以下连续贴图：注：关于标注样式的设置，我建议只设一种，一是简洁，只有一个标注样式，就基本上可以解决全部的标注状况，一劳永逸，二是不需要换算那厌烦人的比例，不简洁出错。
有的人宠爱把这里设置成按比例换算后的大小，例照实际图纸中3mm 的字高设成300mm ，坚决不是一种好习惯。
对于模型空间，字高应当使用全局比例来调整，对于布局，直接设置成实际大小。
关于标注的方式，我建议在图纸空间中标注(包括引线标注、其它解释文字等)，其实这也是AutoCAD 公司使用图纸空间的本意。
大家可以看看AutoCAD2021关怀里关于图纸空间的解释："图纸空间是图纸布局环境，可以在这里指定图纸大小、添加标题栏、显示模型的多个视图以及创建图形标注和解释'。
当然这里并没有强制规定。
另外，在图纸空间标注时可以有两种状况，一种是在激活的视口里标注，一种是在图纸空间中标注。
CAD最全的制图规范技巧（大院告诉你图是怎么画出来的）
CAD最全的制图规范技巧（⼤院告诉你图是怎么画出来的）制图规范制图基本规定--图纸幅⾯和格式《技术制图图纸幅⾯和格式》（GB/T 14689－1993）对图纸幅⾯和格式作了规定。
1、图纸幅⾯尺⼨图纸幅⾯尺⼨是指绘制图样所采⽤的纸张的⼤⼩规格。
为了便于管理和合理使⽤纸张，绘制图样时应优先采⽤表1－1所规定的基本幅⾯。
表1－1 图纸基本图⾯尺⼨必要时也允许选⽤与基本幅⾯短边成正整数倍增加的加长幅⾯。
图1－1中，粗实线所⽰为基本幅⾯，细实线和虚线所⽰为加长幅⾯。
图1－1 图纸幅⾯2、图框格式格式分留装订边（图1－2a）和不留装订边（图1－2b）两种，但同⼀产品的图样只能采⽤同⼀种格式，并均应画出图框线及标题栏。
（a）留有装订边的图纸格式（b）不留装订边的图纸格式图1－2 图纸格式图框线⽤粗实线绘制，⼀般情况标题栏位于图纸右下⾓，也允许位于图纸右上⾓。
标题栏中⽂字书写⽅向即为看图⽅向。
标题栏的基本要求、内容、尺⼨和格式在国家标准GB/T 10609.1-1989《技术制图标题栏》中有详细规定，各设计单位根据各⾃需求格式亦有变化，这⾥不作介绍。
在学习本课程时可暂⽤图1-3所⽰格式。
（a）零件图⽤（b）装配图⽤图1－3 学习⽤标题栏格式制图基本规定--⽐例《技术制图⽐例》GB/T 14690－1993对⽐例的选⽤作了规定。
1、⽐例的概念⽐例为图样中机件要素的线性尺⼨与实际机件相应要素的线性尺⼨之⽐。
2、⽐例的选⽤绘制图样时应优先选取表1－2中所规定的⽐例。
表1-2 ⽐例系列表1-3 必要时允许采⽤的规定⽐例3、⽐例的标注绘制同⼀物体的各视图时，应采⽤相同⽐例，并将采⽤的⽐例统⼀填写在标题栏的"⽐例"项内。
当某视图须采⽤不同⽐例绘制时，可在视图名称的下⽅进⾏标注，如：。
制图基本规定--字体《技术制图字体》GB/T 14691－1993规定了图样中汉字、数字、字母的书写格式。
1、基本要求图样中书写字体必须做到：字体端正、笔划清楚、间隔均匀、排列整齐。
CAD中的图形排布和标注技巧指南
CAD中的图形排布和标注技巧指南在使用CAD软件进行图形设计和排布时，掌握一些技巧可以帮助我们更高效地完成工作。
本文将介绍一些在CAD中常用的图形排布和标注技巧。
1. 对齐和约束：对齐和约束是CAD软件中非常重要的功能，可以帮助我们将图形元素精确地排布在指定位置。
通过选择图形元素并应用对齐和约束命令，我们可以使它们在水平、垂直或斜向上对齐，并确保它们的间距和尺寸符合要求。
2. 图层管理：在进行图形排布和标注时，合理地使用图层可以提高绘图的清晰度和可读性。
通过将不同类型的图形元素放置在不同的图层上，并设置合适的显示属性，我们可以更好地组织和管理图形。
3. 多重复制：当需要重复排列相同的图形元素时，可以使用多重复制命令。
通过选择一个基准对象和一个复制数目，CAD软件可以自动将该对象按照指定的方向和间距进行复制，从而快速完成图形排布。
4. 数组命令：数组命令是CAD软件中非常强大的工具，可以用来创建多个相同或不同的图形元素。
通过选择一个或多个对象，并指定行和列的数量以及间距，我们可以快速生成一个图形数组。
此外，数组命令还可以在后续操作中自动更新，方便我们进行调整和修改。
5. 标注和尺寸：在CAD设计中，标注和尺寸是非常重要的，可以帮助我们清楚地表示图形元素的尺寸和位置。
通过选择图形元素并应用标注和尺寸命令，我们可以自动绘制标注线、加上文字说明，并确保其与相关图形元素的关联性。
6. 字体和样式：选择适当的字体和样式可以提高图形标注的可读性和美观度。
CAD软件通常提供了各种字体和样式供选择，我们可以根据需要进行调整和修改。
此外，还可以通过设置文字的大小、对齐方式和角度来满足不同的标注要求。
7. 图案填充和渐变：在图形设计中，有时需要给图形元素填充一些颜色或纹理以增加视觉效果。
CAD软件通常提供了图案填充和渐变工具，我们可以选择适当的填充类型，并自定义填充的颜色和尺寸。
8. 图形导出和打印：完成图形排布和标注后，我们通常需要将其导出为其他格式或打印出来。
CAD详细图纸绘制技巧
CAD详细图纸绘制技巧CAD（计算机辅助设计）软件是现代设计领域中的重要工具，可以帮助设计师快速、精确地完成各种图纸的绘制任务。
在CAD软件中，详细图纸的绘制是其中的一个重要环节，它要求设计师准确地表达设计意图，并保证图纸的准确性和易读性。
下面，我们将介绍一些CAD 详细图纸绘制的技巧，希望能够对读者有所帮助。
首先，CAD软件提供了丰富的绘图工具和功能，为绘制详细图纸提供了方便。
在开始之前，设计师应该熟悉所使用的CAD软件的操作界面和工具栏，了解各种绘图命令和快捷键的用法，并熟悉绘图过程中的常见操作，例如选择、移动、复制、旋转等操作。
绘制详细图纸时，设计师要注意以下几点。
首先，准确使用尺寸和比例。
详细图纸通常需要以标准尺寸或特定比例绘制，设计师可以根据实际情况选择适合的比例。
然后，使用图层功能。
CAD软件中的图层功能可以帮助设计师对不同的图元进行分类和管理，使得图纸更加清晰易读。
设计师可以根据需要创建不同的图层，并将不同类型的图元置于不同的图层中。
此外，应该养成良好的命名和注释习惯，以便于他人理解和修改图纸。
在绘制详细图纸时，设计师还要注意图纸的排版和布局。
图纸的排版可以通过界面设置和打印设置来实现。
设计师可以设置页面大小、边距和页眉页脚等参数，使得图纸在打印时具有良好的视觉效果。
在图纸布局方面，设计师应该将不同的图元按照逻辑和顺序进行排列，使得图纸更加清晰易读。
需要注意的是，图纸中的文字应该使用统一的字体和字号，并注意文字和图形之间的对齐和间距。
此外，设计师还可以通过CAD软件的图形库和样式库来提高绘图效率。
图形库中存储了大量的常用图元和符号，设计师可以通过库中的图元直接插入到图纸中，省去了重复绘制的麻烦。
样式库中存储了图形的样式信息，例如线型、线宽和填充等，设计师可以根据需要选择合适的样式应用到图纸中，提高绘图效果。
最后，设计师在绘制详细图纸时应该保持细心、耐心和细致。
图纸的细节决定了设计的质量和可读性，所以设计师要仔细检查每一个细节，确保图纸的准确性和完整性。
