滤芯应用相关知识
过滤的基本知识
适用于处理流量大、悬浮 物颗粒小，含量低的场合。 如自来水的净化。
一般采用颗粒固体如：石 英砂、硅藻土、陶瓷颗粒 等为介质。
悬浮物水源
大颗粒杂质 过滤填料
小颗粒、胶 体等杂质
过滤后洁净 水
过滤基本知识介绍
1.3水中颗粒杂质的过滤
3、表面+深床过滤：盘片式过滤 他以一组带沟槽的盘片相互叠 加而形成的滤芯为过滤介质。
高
很 慢
不容易
大
表面+深 盘片过滤
度
器
简单
中 快 简单彻底 小
过滤基本知识介绍
1.1 水中的颗粒杂质
水中的物质含量相当丰富，但按照颗粒大小分类主要可 分为三大类：
1、悬浮物：水中0.1 m以上的颗粒，造成浑浊；在 重力作用下容易自然下沉。颗粒直径大于40 m肉 眼可见。
2、胶体：0.001~0.1 m的颗粒；他为某些低分子的 集合体。比表面积大、且带电荷。虽经长期静止也 不自然下
过滤基本知识介绍
1.3 水中颗粒杂质的过滤
过滤方式：工业上传统的过滤操作主要分 为两大类，即表面过滤和深床 过滤。
1、表面过滤：又称饼层过滤，过滤时颗 粒物质在过滤介质上形成滤饼层；
“架桥”现象。
介质采用玻璃丝、金属丝等织成的 网，一般能拦截5-65μ的颗粒。
过滤基本知识介绍
1.3 水中颗粒杂质的过滤
他的过滤效果结合表面过滤度深床过滤的优点。 特点：高效过滤、自动化程度高、过滤精度可选。过 滤效果介于表面过滤和深床过滤之间。
过滤基本知识介绍
1.4、不同过滤方式性能比较
过滤方式 代表设备 运行
过滤 流 精度 速
过滤器基础知识
采用高分子材料
采用高分子材料如聚丙烯、聚乙 烯等，具有耐腐蚀、耐高温、耐 氧化等优点。
使用金属过滤材料
使用金属过滤材料如不锈钢、钛 合金等，具有高强度、耐高温、 耐腐蚀等优点。
采用陶瓷和玻璃纤维 过滤材料
陶瓷和玻璃纤维过滤材料具有高 强度、高精度、耐高温等优点， 可用于特殊场合。
加强过滤器的维护与保养
06
提高过滤器的性能与效率的建议
提高过滤器的设计水平
01
优化过滤器结构设计
02
选用高效的过滤元件
根据实际工况，优化过滤器的结构设 计，提高过滤效率、流量和寿命。
选用高效的过滤元件，如深层过滤、 超滤、纳滤等，提高过滤精度和效果 。
03
合理布置过滤器
合理布置过滤器，减小流体阻力，提 高过滤效率。
采用新型的过滤材质
过滤器需要与通风系统配合使用，如何合理配置通风系统以提高过滤效率是需要解决的问题。
过滤器的成本挑战01Fra bibliotek0203
购买成本
高质量的过滤器通常价格 较高，会增加建筑物的初 始投资成本。
运行成本
过滤器在使用过程中需要 定期更换或清洗，会产生 一定的运行成本。
维护成本
过滤器需要定期清洗或更 换，需要投入人力、物力 进行维护，会增加维护成 本。
过滤器设计
涉及进出口管径、滤芯直径、滤芯高度、滤芯孔径等参数，需根据实际应用进行 选择和设计。
过滤器的性能指标
过滤精度
指过滤器能够去除的最小颗粒直径 ，精度越高，过滤效果越好。
压力损失
指液体流经过滤器时受到的阻力， 压力损失越小，过滤效率越高。
流量
指单位时间内通过过滤器的液体流 量，流量越大，过滤效率越高。
净水器基础知识
净水器基础知识净水器也称净水机。
按滤芯组成结构：分为RO反渗透净水机、超滤膜净水机、能量净水机和陶瓷净水器等。
RO反渗透净水机标配的是5级过滤，即：PP棉、颗粒炭、压缩炭、RO反渗透膜、后置活性炭（也称小T33）5级；超滤净水器是以超滤膜为主，其它滤芯如活性炭（不包括能量滤芯）为辅，超滤净水器按照安装方式分为立式与卧式两种，立式超滤净水器由PP棉、颗粒活性碳、压缩活性炭、外压超滤膜、T33组成；卧式超滤净水器由不锈钢外壳、内压超滤膜、KDF组成。
欧帝达净水器按管路设计等级划分可分为渐紧式净水器和自洁式净水器两大类。
传统净水器是渐紧式又称渐进式净水器，它的内部管路设计滤芯前松后紧，由PP棉、颗粒炭、压缩炭、后置活性炭、RO反渗透膜或超滤膜。
一般是此5级依次首尾相连组成，机内管路仅此一条通路，污物则沉积于滤芯内部，需要定期人工拆洗，以确保机器正常运作。
另一类是更为先进的自洁式净水器，机内设计两条通道，增加了一条洗涤水通路，洗涤水和净化水各有一条完整的通道，两者各行其道并让水流动起来。
作为平常普通生活用水的洗涤水经过通路时对机内滤芯特别是膜滤芯的原水侧起到冲刷以达到自行清洁的作用，并利用开闭洗涤水龙头的瞬间即头尾两段本来就流掉的水将截留的污物及时并快速的排出，此结构设计得合理，省去人工拆洗的麻烦，免除机构本身的再次污染，同时，又降低了能耗费用。
请消费者注意识别，自洁式净水器不同于市面上所见到的自动排污净水器、电脑自动冲洗净水器和自动反冲洗净水器，前者是整机自洁，也就是说对机器内部的所有滤芯都有一定的自行清洁功能，属国发明专利独家生产，欧帝达“自洁式”三个字直接冠于经国家核准的产品名称前，而非仅仅体现在宣传资料等其它地方；后三者仅是对机内某一支滤芯起到排污或冲洗作用，其它滤芯特别是作为预处理的前三级滤芯依然要靠人工拆机清洗。
通俗的讲，自洁式净水器相当于在管路上安了垃圾处理器，污物随时清理出去，不在机内停留。
保安过滤器知识详解
保安过滤器知识详解一、保安过滤器概述保安过滤器能够对水处理系统起到保护作用，同时确保出水水质符合标准。
它的内部使用装线绕蜂房式滤芯或熔喷滤芯，用于饮用水、生活用水、电子、印染、纺织、环保等行业的生产用水过滤、酒精过滤、药业过滤、酸碱过滤、反渗透RO膜前保安过滤，通量大、耗材成本低、外表抛光或亚光，内表面酸洗钝化处理。
进出口、排污管道配自动控制阀、控制器、可自动反冲冼。
二、保安过滤器主要技术参数工作压力：0.05MPa－0.6MPa工作温度：5℃－40℃（特殊温度可定做）滤芯接口：平压式、插入式过滤精度：3μm－100μm滤芯数量：1芯－180芯滤芯长度：10－50寸单台流量：0.1m3/h－300m3/h筒体材质：304、316L、Q235衬胶三、保安过滤器的工作原理保安过滤是采用成型的滤材，原液通过滤材，滤渣留在滤材壁上，滤液透过滤材流出，从而达到过滤的目的。
成型的滤材有：滤布、滤网、滤片、烧结滤管、线绕滤芯、熔喷滤芯、微孔滤芯及多功能滤芯。
因滤材的不同，过滤孔径也不相同。
精密过滤是介于砂滤(粗滤)与超滤之间的一种过滤，过滤孔径一般在0.1-120μm范围。
同种形式的滤材，按外形尺寸又分为不同的规格。
线绕滤芯(又称蜂房滤芯)有两种：一种是聚丙烯纤维-聚丙稀骨架滤芯，最高使用温度60℃;另一种是脱脂棉纤维-不锈钢骨架滤芯，最高使用温度120℃。
保安过滤器四、保安过滤器特征1、材质及结构圆柱形壳体，304、316L不锈钢，可选炭钢及树脂壳体;配以单支或多支滤芯。
2、规格滤芯数量：单支或多支滤芯。
滤芯长度：单节、二节、三节、四节(每10″为一节)。
滤芯安装形式：国际通用平压式、卡入式和插入式。
筒体与底座联接方式：快开型、法兰型。
介质进、出口连接方式：快开型、螺纹型、和法兰型。
可过滤介质：液体、气体。
3、性能特点(1)过滤精度高，滤芯孔径均匀;(2)过滤阻力小，通量大、截污能力强，使用寿命长;(3)滤芯材料洁净度高，对过滤介质无污染;(4)耐酸、碱等化学溶剂;(5)强度大，耐高温，滤芯不易变形;(6)价格低廉，运行费用低，易于清洗，滤芯可更换。
过滤基本知识
深层过滤基本原理
污染液体
过滤介质
洁净液体
直接碰撞附着
1um以上
惯性碰撞捕捉
0.3um到1um
扩散捕捉
0.3um以下
该机理适用于所有过滤器类型,深层过滤和薄膜过滤
深层过滤基本原理
➢ 机械截留
• 木质纤维和硅藻土助滤剂形成的渐紧结构能够将 杂质按大小均匀排布
定的溶液条件下显现正电性从而捕捉带负电的杂质。 带电滤材可以去除比孔径小的颗粒。
平面纸板
医药级深层过滤介质
滤 堆
深层过滤滤器
滤堆
平面纸板
同样体积，打 褶设计可以增 加过滤面积近
5－13倍
介质组成
深层过滤纸板的结构组成
纤维
- 磨碎的纸纤维构成过滤纸板
的支撑体
硅藻土 - 增大内表面 - 增强过滤纸板的筛分作用
蛋白 / 酶
S沙an粒d
Human Hair
人发
颗粒尺寸
( 微米)
平均分子量
10-4
100
10-3
200
10-2
20,000
10-1
1.0
500,000
10
102
103
过滤与超滤的区别
在过滤的定义中，其含义涵盖了超滤这个 概念，也就是说超滤是过滤的一种，过滤 除了超滤之外还包括微滤和钠滤等形式。
径，只是一个指定的号码，并不表示膜孔的实际尺寸（直径），如一个厂 家的0.1um，可能相当于另一个厂家的0.2/0.22um，标识的孔径实际上更像 一个产品编号。
过滤精度单位是um，通常在过滤领域，我们使用公称精度（Normial）和绝对 精度（Absolute）两种。

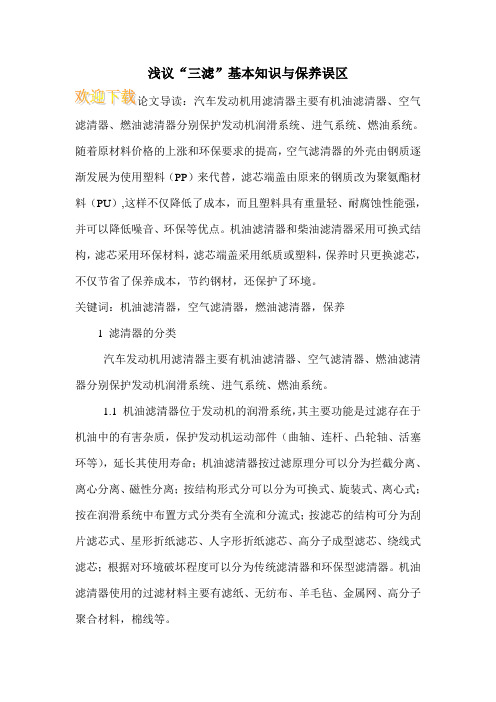

浅议“三滤”基本知识与保养误区
浅议“三滤”基本知识与保养误区滤清器、燃油滤清器分别保护发动机润滑系统、进气系统、燃油系统。
随着原材料价格的上涨和环保要求的提高，空气滤清器的外壳由钢质逐渐发展为使用塑料（PP）来代替，滤芯端盖由原来的钢质改为聚氨酯材料（PU）,这样不仅降低了成本，而且塑料具有重量轻、耐腐蚀性能强，并可以降低噪音、环保等优点。
机油滤清器和柴油滤清器采用可换式结构，滤芯采用环保材料，滤芯端盖采用纸质或塑料，保养时只更换滤芯，不仅节省了保养成本，节约钢材，还保护了环境。
关键词：机油滤清器，空气滤清器，燃油滤清器，保养1 滤清器的分类汽车发动机用滤清器主要有机油滤清器、空气滤清器、燃油滤清器分别保护发动机润滑系统、进气系统、燃油系统。
1.1 机油滤清器位于发动机的润滑系统，其主要功能是过滤存在于机油中的有害杂质，保护发动机运动部件（曲轴、连杆、凸轮轴、活塞环等），延长其使用寿命；机油滤清器按过滤原理分可以分为拦截分离、离心分离、磁性分离；按结构形式分可以分为可换式、旋装式、离心式；按在润滑系统中布置方式分类有全流和分流式；按滤芯的结构可分为刮片滤芯式、星形折纸滤芯、人字形折纸滤芯、高分子成型滤芯、绕线式滤芯；根据对环境破坏程度可以分为传统滤清器和环保型滤清器。
机油滤清器使用的过滤材料主要有滤纸、无纺布、羊毛毡、金属网、高分子聚合材料，棉线等。
1.2 空气滤清器位于发动机或汽车的进气系统，其主要功能滤除进气中的灰尘，为系统提供清洁的空气，保护发动机的气缸、活塞及活塞环，延长发动机的使用寿命。
空气滤清器按过滤机理可以分为离心分离、惯性分离、过滤拦截、吸附；按过滤程度可分为粗滤器、精滤器；按过滤材料不同可以分为干式和湿式；按结构可分为单级、多极（含双级）；1.3 燃油滤清器燃油滤清器位于发动机或汽车燃油系统，其作用是滤除燃油系统中的杂质和水，向燃油系统提供清洁的燃油，保护喷嘴、柱塞等精密偶件减少磨损，避免堵塞。
燃油滤清器根据过滤介质可分为柴油滤清器、汽油滤清器、天然气滤清器；1.3.1 柴油滤清器根据结构形式可以分为可换式和旋装式；根据产品功能可以分为沉淀器、粗滤、精滤滤、油水分离器；柴油滤清器的滤材一般采用滤纸、高分子材料等。
空压机三滤知识
空压机三滤空压机“三滤”指的是油滤，空滤和油分。
1、油滤芯：油滤芯的作用是滤除空压机专用油中的金属颗粒、杂质等，使进入主机的油是非常干净的，以保护主机安全运行。
油滤芯的材料：高精度滤纸。
油滤芯的更换标准：实际使用时间达到设计寿命时间后更换。
油滤芯设计使用寿命通常为2000小时。
到期后必须予以更换。
空压机环境状况较差的应缩短使用时间。
设计使用寿命期限内堵塞报警后立即予以更换，油滤芯堵塞报警设定值通常为1.0-1.4bar。
油滤芯超期使用的危害：堵塞后回油量不足导致排气温度过高，缩短油和油分芯使用寿命；堵塞后回油量不足主机润滑不足，导致主机寿命严重缩短；滤芯破损后未经过滤的含大量金属颗粒杂质的油进入主机，导致主机损坏。
2、空滤芯：空滤芯是空压机的一道重要的保护屏障！滤除空压机吸入的空气中的粉尘杂质，吸入的空气越洁净则油滤芯、油气分离芯和油的使用寿命就能越有保障；防止其他异物进入主机，因为主机的部件是非常精密的，重要的配合间隙为30-150µ，因此异物进入必然会对主机造成损伤，导致空压机主机“抱死”甚至报废。
空滤芯的材料：高精度滤纸。
空滤芯的更换标准：空滤芯的更换标准是根据空滤芯设计使用寿命和空压机环境空气质量状况决定的，因此空滤芯需要更换的情况有以下两种：实际使用时间达到设计寿命时间后更换。
空滤芯设计使用寿命通常为2000小时，到期后应该予以更换，如果实际的空气质量较好也可以根据滤芯实际状况延长，但最多延长使用时间不超过1000小时。
空压机环境状况较差的应缩短使用时间。
设计使用寿命期限内堵塞报警后立即予以更换，空滤芯堵塞报警设定值通常为-0.05bar。
空滤芯超期使用的危害：机组排气量不足，影响生产；滤芯压阻过大，机组负荷增大，主机寿命降低；机组实际压缩比增大，主机负荷增大，主机寿命降低；滤芯破损导致异物进入主机，发生主机抱死甚至报废的情况3、油气分离芯（油分）：分离压缩空气和油份。
油气分离芯的材料：高精度玻璃纤维。
过滤器基本知识
基本知识一、过滤器可实现的功能1、过滤：除去液体或气体等流体中的杂质。
2、混合：按要求将不同的流体混合在一起。
3、油气分离：除去气体中的油污等杂质。
4、缓冲：保护测量仪器免遭高压脉动压力的破坏。
5、发泡：使空气或气体在液体中均匀产生所需要的气泡。
6、消音：消除排气装置中的噪音。
二、过滤器适用范围1、石油、化工系统2、化纤、纺织系统3、工程机械系统4、电子、电力系统5、冶金系统6、感光材料系统7、制药系统8、烟草、食品、饮料、造酒系统9、矿山、能源系统三、过滤器种类及主要性能1、油气分离过滤器主要用于空气压缩机。
当螺杆压缩机工作时，靠油液密封。
油气混合物在高速旋转的螺杆挤压下产生雾化、气化，从而使螺杆出气口的压缩空气中含有较多的油分。
为使油液回收循环使用及净化压缩空气，必须使用油气分离器。
规格：处理风量0、1~40 M3 /min（米3 /分钟）过滤精度：1、3、5、10、25、40、50μm（微米）分离率：99、9%~99、999%２、空气过滤器 用在空气压缩机入口。
用于洁净厂房空调系统、气体送料 系统、自动喷漆房、车船发动机进气口等空气净化领域。
效率：４５％～９９、９９％３、高、中、低压过滤器带有外壳体，适用于有压力的液压系统。
一般带有压差指示器。
滤芯采用不锈钢超细纤维烧结毡，强度高，耐高温，耐腐蚀，纳污量大，过滤性能好，滤芯可反复清洗。
（１） ＹＰＨ系列高压过滤器 工作压力：４２Ｍpa （４２０公斤／平方厘米） 温度：－１０℃～＋１００℃ 精度：５、１０、２０μm 滤芯耐压差：２１Ｍpa工作介质：一般液压油 电讯号压差指示器指示压差：０、７±０、０７Ｍpa电讯号压差指示器工作电压：２４V 电讯号压差指示器工作电流：０、２Ａ（２）ＹＰＭ系列中压过滤器 工作压力：２１ＭＰa温度：—１０℃～＋１００℃精度：３～４０μm流量：６０～６６０Ｌ／min工作介质：一般液压油 电讯号压差指示器指示压差： 电讯号压差指示器工作电压：２４Ｖ 电讯号压差指示器工作电流：０、２Ａ（３）ＹＰＬ系列低压过滤器 工作压力：１、６ＭＰa温度：－１０℃～＋１００℃ 精度：１０～２５μm流量：６０～６６０Ｌ／min 工作介质：一般液压油电讯号压差指示器指示压差０、２±０、０２ＭＰa电讯号压差指示器工作电压：２４Ｖ 电讯号压差指示器工作电流：０、２Ａ四、粉末冶金多空过滤器特点：强度高，抗震性能好，耐腐蚀性强。
除菌过滤技术及应用指南培训试题及答案
除菌过滤技术及应用指南培训试题及答案除菌过滤技术及应用指南本文将介绍除菌过滤技术的相关知识和应用指南。
该技术可以有效地去除微生物污染，是制药和生物技术行业中必不可少的技术手段之一。
培训试题及答案以下是除菌过滤技术的相关试题及答案。
一、单选题（每题4分，共20分）1.除菌过滤器的孔径涵盖哪些范围？（C）A。
10μmB。
0.65μmC。
0.45μmD。
0.22μm2.过滤器（0.22微米）的完整性试验（起泡点试验）的可接受标准是多少？（C）A。
大于等于1400mbarB。
大于等于2400mbarC。
大于等于3400mbarD。
小于等于3400mbar3.为了获得可接受的微生物污染水平，减菌过滤系统不应采用哪种孔径？（B）A。
0.45微米B。
10微米C。
0.22微米D。
0.1微米4.对无菌药品生产的全过程进行微生物控制，避免微生物污染。
最终除菌过滤前，待过滤介质的微生物污染水平一般小于等于多少cfu/100ml？（D）A。
25B。
20C。
15D。
10二、多选题（每题4分，共24分）1.一般认为“液体除菌级过滤器的重复使用”可以定义为什么？以下哪些属于液体过滤器重复使用情况？（ABC）A。
批次间进行冲洗B。
批次间冲洗和灭菌C。
批次间冲洗、清洗和灭菌D。
批次间不进行冲洗2.根据过滤孔径大小，过滤的方式包括哪些？（ABCD）A。
粗虑B。
微滤C。
超滤D。
反渗透3.药液过滤系统验证项目包括哪些？（ABCD）A。
过滤器的完整性B。
药液可见异物检查、微生物检查C。
药液不溶性微粒检查D。
药液细菌内毒素检查4.用于去除内毒素的过滤装置包括哪些？（AB）A。
电荷微孔滤膜B。
超滤膜C。
0.22µm除菌级过滤器D。
钛棒过滤器5.影响细菌截留的因素包括哪些？（ABCD）A。
过滤器类型、结构B。
孔径分布和过滤膜的厚度C。
流体组分D。
流体性质、工艺条件6.化学兼容性试验检测项目一般包括哪些？（ABCD）A。
过滤器接触待过滤介质前后的目视检查B。
旋装滤基本知识
• 滤芯是滤清器的心脏，决定了产品的过 滤性能，不能有破损，不能受到污染
接头的作用
• 接组件是滤清器与发动机的连接部件， 同时也是滤清器的外观件，因此螺纹及 外观不能有碰伤现象
旁通活门的作用
• 滤芯经长时间使用后，受到严重污染发 生堵塞，活门受到压力打开，保证了发 动机的正常运转，避油滤清器和燃油滤清器的类别分类。
机油滤清器
• 主要有：额定流量、滤清效率、原始阻 力、滤芯堵塞寿命、密封性。
燃油滤清器
• 主要有：额定流量、过滤效率、原始阻 力、滤油/水分离效率（专指油水分离 器）、密封性。
分厂的主要产品。
• 1、机油滤清器：分全流滤、旁通滤及复 合滤三种。 • 2、燃油滤清器：分油水分离器和非油 水分离器两种。
滤芯组件的构成
• 滤芯由滤层（包括滤纸、合缝片两部 分）、骨架、上下端盖（部分机油滤产 品有活门）。
接头组件的构成
• 由法兰盘、封圈两部分组成 。
机油滤活门的构成
• 一般由活门盖、活门弹簧、活门片、活 门胶片组成
旋装滤主要组成部分的作用
• 主要包括滤芯组件、接头组件、旁通活 门三部分
滤芯的作用
分厂的主要产品。
• 1、机油滤清器：分全流滤、旁通滤及复 合滤三种。 • 2、燃油滤清器：分油水分离器和非油 水分离器两种。
旋装滤的分类
• 分机油滤清器和燃油滤清器两种。
旋装滤清器总成的构成
• 主要由接头组件（法兰盘）、滤芯、壳 体、外密封胶圈、内密封垫、支承弹簧， 部分机油滤产品有止回阀系统、油水分 离器增加有放水旋塞 。
